第 1 页，共 16 页序号桩基编号桩径(m)桩基类别地质柱状图设计桩顶标高(m)设计桩底标高(m)设计桩长(m)变更桩顶标高(m)变更桩底标高(m)变更设计桩长(m)桩长增减(m)钢筋笼长度(m)主筋直径(mm)护筒标高(m)终孔标高(m)开钻日期终孔日期混凝土灌注日期检测日期检测方式
1左0#-11.3摩擦桩4S1Z0-139.6819.320.38039.681524.684.325.650B2540.9215.922013.11.52013.11.102013/11/11动测
2左0#-21.3摩擦桩参考4S1Z0-339.50619.320.20639.50613.126.4066.227.376B2540.9132013.11.262013.12.102013/12/11声测
3左0#-31.3摩擦桩4S1Z0-339.33219.320.03239.33213.126.2326.227.202B2541.2112.812013.12.122013.12.152013/12/20动测
4左1#-11.5摩擦桩4S1Z1-132.119.3512.75032.1-3.735.823.0536.770B25动测
5左1#-21.5摩擦桩参考4S1Z1-132.119.3512.75032.1-3.735.823.0536.770B25声测
6左2#-11.5摩擦桩4S1Z2-13319.3513.65033-5.838.825.1539.770B25声测
7左2#-21.5摩擦桩参考4S1Z2-13319.3513.65033-5.838.825.1539.770B25动测
8左3#-11.5摩擦桩4S1Z3-133.1-12.245.30033.1-8.641.7-3.642.670B2535.45-8.752013.12.82013.12.102013/12/12动测
9左3#-21.5摩擦桩参考4S1Z3-133.1-12.245.30033.1-8.641.7-3.642.670B2536.22-8.682013.12.132013.12.182013/12/20声测

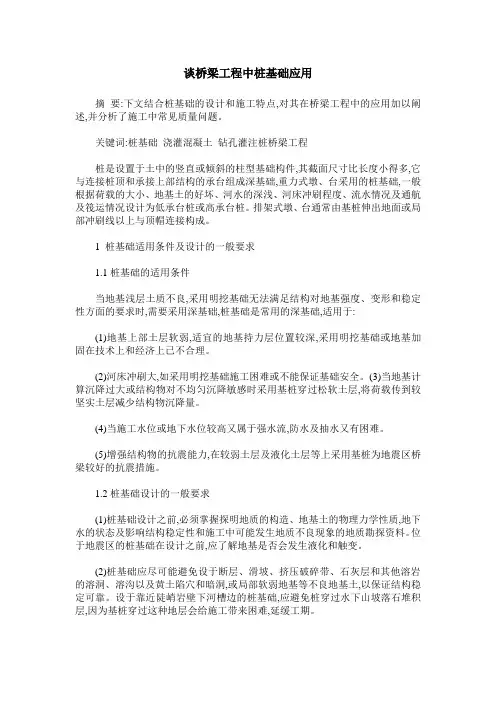

谈桥梁工程中桩基础应用
摘 要:下文结合桩基础的设计和施工特点,对其在桥梁工程中的应用加以阐述,并分析了施工中常见质量问题。
关键词:桩基础 浇灌混凝土 钻孔灌注桩桥梁工程
桩是设置于土中的竖直或倾斜的柱型基础构件,其截面尺寸比长度小得多,它与连接桩顶和承接上部结构的承台组成深基础,重力式墩、台采用的桩基础,一般根据荷载的大小、地基土的好坏、河水的深浅、河床冲刷程度、流水情况及通航及筏运情况设计为低承台桩或高承台桩。排架式墩、台通常由基桩伸出地面或局部冲刷线以上与顶帽连接构成。
1 桩基础适用条件及设计的一般要求
1.1桩基础的适用条件
当地基浅层土质不良,采用明挖基础无法满足结构对地基强度、变形和稳定性方面的要求时,需要采用深基础,桩基础是常用的深基础,适用于:
(1)地基上部土层软弱,适宜的地基持力层位置较深,采用明挖基础或地基加固在技术上和经济上已不合理。
(2)河床冲刷大,如采用明挖基础施工困难或不能保证基础安全。(3)当地基计算沉降过大或结构物对不均匀沉降敏感时采用基桩穿过松软土层,将荷载传到较坚实土层减少结构物沉降量。
(4)当施工水位或地下水位较高又属于强水流,防水及抽水又有困难。
(5)增强结构物的抗震能力,在较弱土层及液化土层等上采用基桩为地震区桥梁较好的抗震措施。
1.2桩基础设计的一般要求
(1)桩基础设计之前,必须掌握探明地质的构造、地基土的物理力学性质,地下水的状态及影响结构稳定性和施工中可能发生地质不良现象的地质勘探资料。位于地震区的桩基础在设计之前,应了解地基是否会发生液化和触变。
(2)桩基础应尽可能避免设于断层、滑坡、挤压破碎带、石灰层和其他溶岩的溶洞、溶沟以及黄土陷穴和暗洞,或局部软弱地基等不良地基土,以保证结构稳定可靠。设于靠近陡峭岩壁下河槽边的桩基础,应避免桩穿过水下山坡落石堆积层,因为基桩穿过这种地层会给施工带来困难,延缓工期。
(3)桩基础设计应保证基桩所承受的荷载,能由桩周土安全可靠地承受,确保基桩本身具有足够的强度、屈曲稳定性和抗裂性,还要求桩基础周围土,能保证基桩侧向稳定性。桩基础采用的基桩类型应根据经济、技术比较来确定。

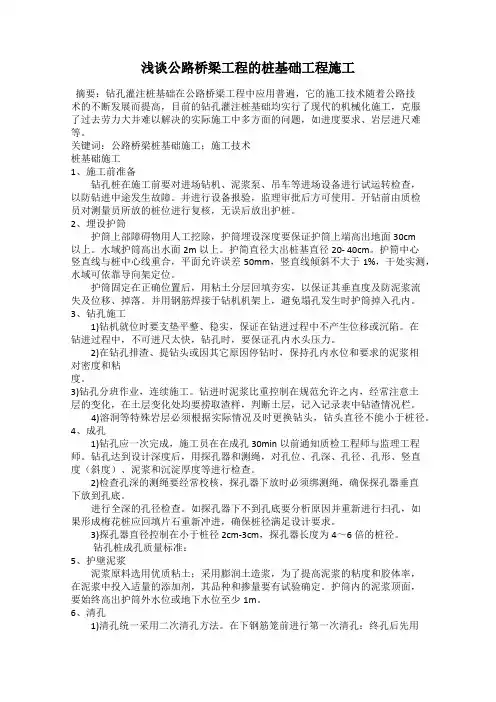

浅谈公路桥梁工程的桩基础工程施工
摘要：钻孔灌注桩基础在公路桥梁工程中应用普遍，它的施工技术随着公路技术的不断发展而提高，目前的钻孔灌注桩基础均实行了现代的机械化施工，克服了过去劳力大并难以解决的实际施工中多方面的问题，如进度要求、岩层进尺难等。
关键词：公路桥梁桩基础施工；施工技术
桩基础施工
1、施工前准备
钻孔桩在施工前要对进场钻机、泥浆泵、吊车等进场设备进行试运转检查，以防钻进中途发生故障。并进行设备报验，监理审批后方可使用。开钻前由质检员对测量员所放的桩位进行复核，无误后放出护桩。
2、埋设护筒
护筒上部障碍物用人工挖除，护筒埋设深度要保证护筒上端高出地面30cm以上。水域护筒高出水面2m以上。护简直径大出桩基直径20- 40cm。护筒中心竖直线与桩中心线重合，平面允许误差50mm，竖直线倾斜不大于1%，干处实测，水域可依靠导向架定位。
护筒固定在正确位置后，用粘土分层回填夯实，以保证其垂直度及防泥浆流失及位移、掉落。并用钢筋焊接于钻机机架上，避免塌孔发生时护筒掉入孔内。
3、钻孔施工
1)钻机就位时要支垫平整、稳实，保证在钻进过程中不产生位移或沉陷。在钻进过程中，不可进尺太快，钻孔时，要保证孔内水头压力。
2)在钻孔排渣、提钻头或因其它原因停钻时，保持孔内水位和要求的泥浆相对密度和粘
度。
3)钻孔分班作业，连续施工。钻进时泥浆比重控制在规范允许之内，经常注意土层的变化，在土层变化处均要捞取渣样，判断土层，记入记录表中钻渣情况栏。
4)溶洞等特殊岩层必须根据实际情况及时更换钻头，钻头直径不能小于桩径。
4、成孔
1)钻孔应一次完成，施工员在在成孔30min以前通知质检工程师与监理工程师。钻孔达到设计深度后，用探孔器和测绳，对孔位、孔深、孔径、孔形、竖直度（斜度）、泥浆和沉淀厚度等进行检查。
2)检查孔深的测绳要经常校核，探孔器下放时必须绑测绳，确保探孔器垂直下放到孔底。

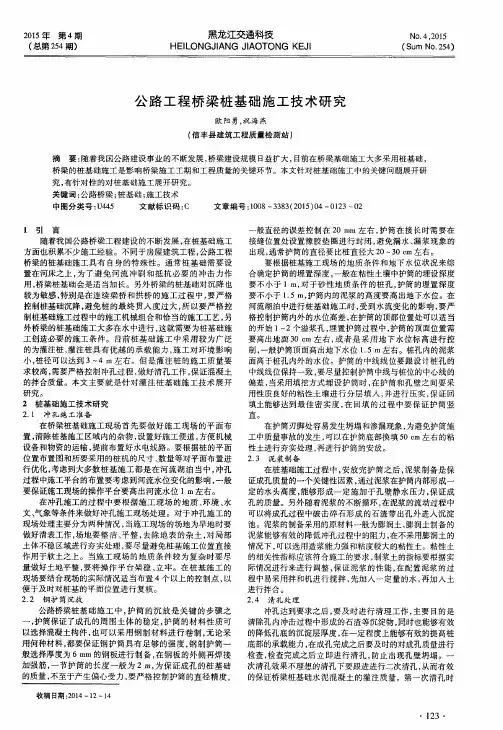

２０１５年第４期 （总第２５４期） 黑龙江交通科技
ＨＥＩＬＯＮＧＪｌＡＮＧ ＪｌＡＯＴＯＮＧ ＫＥＪ Ｎｏ．４，２０１５ （Ｓｕｍ Ｎｏ．２５４）
公路工程桥梁桩基础施工技术研究
欧阳勇，祝海燕
（信丰县建筑工程质量检测站）
摘要：随着我国公路建设事业的不断发展，桥梁建设规模日益扩大，目前在桥梁基础施工大多采用桩基础，
桥梁的桩基础施工是影响桥梁施工工期和工程质量的关键环节。本文针对桩基础施工中的关键问题展开研
究，有针对性的对桩基础施工展开研究。
关键词：公路桥梁；桩基础；施工技术
中图分类号：Ｕ４４５ 文献标识码：Ｃ 文章编号：１００８—３３８３（２０１５）０４—０１２３～０２
１引 言 随着我国公路桥梁工程建设的不断发展，在桩基础施工
方面也积累不少施工经验。不同于房屋建筑工程，公路工程
桥梁的桩基础施工具有自身的特殊性。通常桩基础需要设
置在河床之上，为了避免河流冲刷和抵抗必要的冲击力作
用，桥梁桩基础会是适当加长。另外桥梁的桩基础对沉降也
较为敏感，特别是在连续梁桥和拱桥的施工过程中，要严格 控制桩基础沉降，避免桩的最终贯入度过大，所以要严格控
制桩基础施工过程中的施工机械组合和恰当的施工工艺，另
外桥梁的桩基础施工大多在水中进行，这就需要为桩基础施
工创造必要的施工条件。目前桩基础施工中采用较为广泛
的为灌注桩，灌注桩具有优越的承载能力，施工对环境影响
小，桩径可以达到３～４ ｍ左右。但是灌注桩的施工质量要
求较高，需要严格控制冲孑Ｌ过程，做好清孑Ｌ工作，保证混凝土
的拌合质量。本文主要就是针对灌注桩基础施工技术展开 研究。
２桩基础施工技术研究
２．１冲孔施工准备
在桥梁桩基础施工现场首先要做好施工现场的平面布
置，清除桩基施工区域内的杂物，设置好施工便道，方便机械
设备和物资的运输，提前布置好水电线路。要根据桩的平面
位置布置图和所要采用的桩机的尺寸、数量等对平面布置进
行优化，考虑到大多数桩基施工都是在河流湖泊当中，冲孔
