SHL型系列锅炉说明:

SHL型系列散装工业锅炉系双锅筒横向布置自然循环燃煤水管锅炉。横置上、下锅筒与水冷壁管形成竖井式炉膛,与对流管束集箱等组成锅炉本体。尾部设有省煤器,空气预热器;如需可在炉膛内设置过热器,燃烧设备为鳞片式炉排,无级调速控制.散装出厂,现场组装砌筑.烟气流程为多回程

相关参数

名称\数据\型号 ★SHL20-1.6-AII

SHL20-2.5-AII ★SHL25-1.25-AII

SHL25-1.6-AII ★SHL35-1.6-AII

SHL35-2.5-AII

额定蒸发量 t/h 20 25 35

额定工作压力 MPa 1.6/2.5 1.6/2.5 1.6/2.5

额定蒸汽温度 ℃ 204/226 204/226 204/226

给水温度 ℃ 105 105 105

锅炉

受热

面积 幅射受热面 m2 107.86 96.582 130.7

对流管束 m2 215.7 235.32 388

省煤器 m2 198.7 230.68 255

空气预热器 m2 410 409.43 640

炉排有效面积 m2 24.52 28.9 35.2

适用燃料 设计煤种 Ⅱ类烟煤 Ⅱ类烟煤 Ⅱ类烟煤

应用基低位发热值 KJ/Kg 17693 17693 17693

锅炉燃料消耗量 kg/h 3500 4396.7 5320 锅炉热效率 % 80.24 80.1 82.2

热空气温度 ℃ 150 127 145

排烟温度 ℃ 160 158.6 160

锅炉安装后主机外型尺寸

（长×宽×高） m 13.15×8.4×12.2 13.15×8.8×12.5 13.2×9.5×12.1

辅机参数

名称 型号及参数 型号及参数 型号及参数

引风机 Y5-47 No.12.4D

右0° H=3736Pa

Q=50548m3/h Y4-73-11No.16

右0° H=2293Pa

Q=85571m3/h GY35-15 H=3540Pa

Q=90000m3/h

电机Y280M-4 N=90Kw 电机Y315M1-4 N=110Kw 电机Y315M1-4 N=132Kw

鼓风机 G4-73-11No.10D

右225° H=3166pa

Q=44004m3/h G4-73-11No.10D

右225° H=2683pa

Q=51400m3/h G4-73-11No.10.5D

右225° H=2819pa

Q=64735m3/h

电机Y250M-4 N=55Kw 电机Y250M-4 N=55Kw 电机Y280S-4 N=75Kw

电动

给水泵 DG25-30×7 H=210m

Q=25m3/h DG46-30×6 H=204m

Q=30m3/h DG46-30×7 H=210m

Q=46m3/h

电机Y200L1-2 N=30Kw 电机Y200L2-2 N=37Kw 电机Y225M-2 N=45Kw

调速箱 GL-20P/Ⅱ 无极调速 GL-30P 无极调速 GL-40P 无极调速

电机YCT132-4B N=1.5Kw 电机YCT132-4B N=2.2Kw 电机YCT160-4B N=3Kw

出渣器 马丁式 / 马丁式 / 马丁式 /

除尘器 多管式XD-25 / 麻石水膜式 / 麻石水膜式 / 详细介绍

SHL型系列锅炉说明:

SHL型系列散装工业锅炉系双锅筒横向布置自然循环燃煤水管锅炉。横置上、下锅筒与水冷壁管形成竖井式炉膛,与对流管束集箱等组成锅炉本体。尾部设有省煤器,空气预热器;如需可在炉膛内设置过热器,燃烧设备为鳞片式炉排,无级调速控制.散装出厂,现场组装砌筑.烟气流程为多回程。

该型锅炉具有如下优特点：

锅炉具有超出力能力，升温快，热效率高，占地小；炉排采用鳞片式不漏煤炉排，运行可靠性极大提高。适用煤种广；炉拱炉墙可采用浇筑方式，密封性能好，着火条件改善，环保节能，燃烧强烈；自动化程度高，运行平稳，安全可靠，使用寿命极高。

DHL型系列锅炉说明:

DHL型系列锅炉是单锅筒横置式水管散装锅炉。燃烧设备采用鳞片式不漏煤炉排，该锅炉采用"Π"型布置，在水平烟道内布置对流管束，锅炉尾部布置钢管式省煤器和管式空气预热器。炉膛水冷壁为自然循环，省煤器和对流管束的水为强制流动。锅炉散装形式出厂，工

地总装。

该型锅炉具有出力足，热效率高；煤种适应性强；安全可靠，消烟除尘好等特点。广泛应用于人民生活集中供热的领域。 名称\数据\型号 ★SZL25-1.25-AII

SZL25-1.6/350-AII

SZL25-2.5/400-AII SZL30-1.6-AII SZL35-1.6-AII

额定蒸发量 t/h 25 30 35

额定工作压力 MPa 1.25 1.6 1.6

额定蒸汽温度 ℃ 194 204 204

给水温度 ℃ 105 105 105

锅炉

受热

面积 幅射受热面 m2 90.5 95 115

对流管束 m2 482.5 413.5 477

省煤器 m2 125.3 202.8 221.1

炉排有效面积 m2 24.52 28.9 35.2 适用燃料 设计煤种 Ⅱ类烟煤 Ⅱ类烟煤 Ⅱ类烟煤

应用基低位发热值 KJ/Kg 18757 18757 18757

锅炉燃料消耗量 kg/h 4518.8 5174

5830

锅炉热效率 % 78 77.64 79.8

热空气温度 ℃ 85 76.9 87

排烟温度 ℃ 168 168 167

锅炉安装后主机外型尺寸 （长×宽×高） m 17×6.5×8.5 12.4×7.1×9.29 13.0×7.6×9.5

配套辅机

名称 型号及参数 型号及参数 型号及参数

引风机 GY20-15 右0° H=3515Pa GY35-15 右0° H=3628Pa Y4-73-11No.14D H=4011Pa Q=73308m3/h Q=8000m3/h 右0° Q=97777m3/h

电机Y315S-4 N=90Kw 电机Y315M1-4 N=132Kw 电机Y315M1-4 N=185Kw

鼓风机 G4-73-11No.10D

右225° H=3166pa

Q=44004m3/h G4-73-11No.10D

右225° H=2683pa

Q=51400m3/h G4-73-11No.11D

右225° H=2819pa

Q=64735m3/h

电机Y250M-4 N=55Kw 电机Y250L-4 N=55Kw 电机Y280S-4 N=75Kw

电动

给水泵 DG25-30×7 H=210m

Q=25m3/h DG46-30×7 H=210m

Q=46m3/h DG46-30×7 H=210m

Q=46m3/h

电机Y200L1-2 N=30Kw 电机Y225M-2 N=45Kw 电机Y225M1-2 N=45Kw

调速箱 GL-30P 无极调速 GL-40P 无极调速 GL-40P 无极调速

电机YCT160-4A N=2.2Kw 电机YCT160-4A N=2.2Kw 电机YCT160-4B N=3Kw

出渣器 GBC-35B刮板式 电机N=1.5Kw GBC-35B刮板式 电机N=2.2Kw GBC-35B刮板式 电机N=3Kw 除尘器 多管式XD-25 / 麻石水膜式 / 麻石水膜式 /

注：表中数据均为带★号型号锅炉。

本公司奉行不断完善之原则，数据如有更新恕不另行通知，敬请谅解!

名称\数据\型号 ★SHL20-1.6-AII

SHL20-2.5-AII SHL25-1.25-AII

★SHL25-1.6-AII ★SHL35-1.6-AII

SHL35-2.5-AII

额定蒸发量 t/h 20 25 35

额定工作压力 MPa 1.6 1.6 1.6

额定蒸汽温度 ℃ 204 204 204

给水温度 ℃ 105 105 105

锅炉

受热 幅射受热面 m2 107.86 96.582 130.7

对流管束 m2 215.7 235.32 388 面积 省煤器 m2 198.7 230.68 255

空气预热器 m2 410 409.43 640

炉排有效面积 m2 24.52 28.9 35.2

适用燃料 设计煤种 Ⅱ类烟煤 Ⅱ类烟煤 Ⅱ类烟煤

应用基低位发热值 KJ/Kg 17693 17693 17693

锅炉燃料消耗量 kg/h 3500 4396.7 5320

锅炉热效率 % 80.24 80.1 82.2

热空气温度 ℃ 150 127 145

排烟温度 ℃ 160 158.6 160

锅炉安装后主机外型尺寸 （长×宽×高） m 13.15×8.4×12.2 13.15×8.8×12.5 13.2×9.5×12.1

配套辅机 名称 型号及参数 型号及参数 型号及参数

引风机 Y5-47 No.12.4D

右0° H=3736Pa

Q=50548m3/h Y4-73-11No.16

右0° H=2293Pa

Q=85571m3/h GY35-15 H=3540Pa

Q=90000m3/h

电机Y280M-4 N=90Kw 电机Y315M1-4 N=110Kw 电机Y315M1-4 N=132Kw

鼓风机 G4-73-11No.10D

右225° H=3166pa

Q=44004m3/h G4-73-11No.10D

右225° H=2683pa

Q=51400m3/h G4-73-11No.10.5D

右225° H=2819pa

Q=64735m3/h

电机Y250M-4 N=55Kw 电机Y250M-4 N=55Kw 电机Y280S-4 N=75Kw

电动

给水泵 DG25-30×7 H=210m

Q=25m3/h DG46-30×6 H=204m

Q=30m3/h DG46-30×7 H=210m

Q=46m3/h

电机Y200L1-2 N=30Kw 电机Y200L2-2 N=37Kw 电机Y225M-2 N=45Kw

调速箱 GL-20P/Ⅱ 无极调速 GL-30P 无极调速 GL-40P 无极调速

合集下载

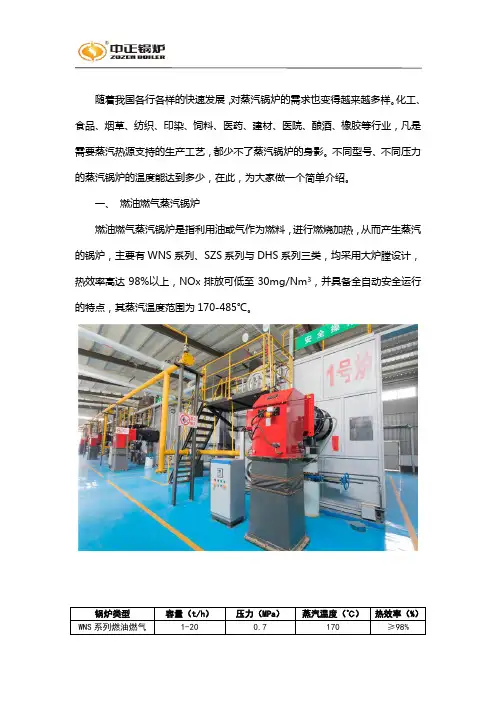

蒸汽锅炉的温度能达到多少

蒸汽锅炉的温度能达到多少

随着我国各行各样的快速发展，对蒸汽锅炉的需求也变得越来越多样。化工、食品、烟草、纺织、印染、饲料、医药、建材、医院、酿酒、橡胶等行业，凡是需要蒸汽热源支持的生产工艺，都少不了蒸汽锅炉的身影。不同型号、不同压力的蒸汽锅炉的温度能达到多少，在此，为大家做一个简单介绍。

一、 燃油燃气蒸汽锅炉

燃油燃气蒸汽锅炉是指利用油或气作为燃料，进行燃烧加热，从而产生蒸汽的锅炉，主要有WNS系列、SZS系列与DHS系列三类，均采用大炉膛设计，热效率高达98%以上，NOx排放可低至30mg/Nm3，并具备全自动安全运行的特点，其蒸汽温度范围为170-485℃。

锅炉类型 容量（t/h） 压力（MPa） 蒸汽温度（℃） 热效率（%）

WNS系列燃油燃气1-20 0.7 170 ≥98%

蒸汽锅炉 1.0 184 ≥98%

1.25 194 ≥98%

1.6 204 ≥98%

SZS系列燃油燃气饱和蒸汽锅炉 20-110 1.25 194 ≥98%

1.6 204 ≥98%

2.5 225 ≥98%

SZS系列燃油燃气过热蒸汽锅炉 20-75 1.25 250 ≥98%

1.6 300 ≥98%

2.5 400 ≥98%

DHS系列中温中压蒸汽锅炉 35-100 3.82 450 ≥98%

5.3 485 ≥98%

二、 燃煤蒸汽锅炉

燃煤蒸汽锅炉是指以各类煤种为燃料，煤炭热量经转化后，产生蒸汽的工业锅炉。燃煤蒸汽锅炉主要分成链条式锅炉和循环流化床锅炉两种炉型。

其中，链条炉排燃煤蒸汽锅炉选用特制的炉排片，确保炉排平稳运行；底座采用独立风仓和科学的密封结构，并通过合理的调风装置达到精准配风，燃烧效率可达82%以上，锅炉设备投资较低。循环流化床蒸汽锅炉的特点则在于，燃料适用性广，可适用于烟煤、无烟煤、贫煤、褐煤等各类煤种，并在燃烧过程中直接控制污染排放，实现了劣质煤的清洁化利用，效率可达89%以上，且低氮环保。总的来说，燃煤蒸汽锅炉的温度能达到184-485℃。

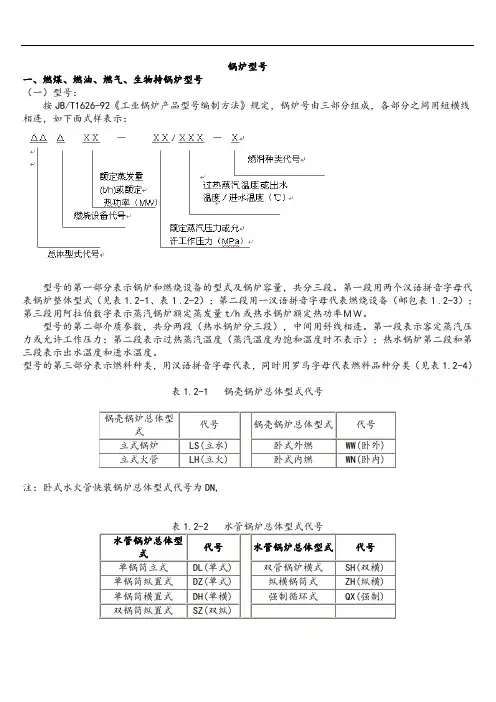

锅炉型号及命名规则

锅炉型号及命名规则

锅炉型号

一、燃煤、燃油、燃气、生物持锅炉型号

（一）型号：

按JB/T1626-92《工业锅炉产品型号编制方法》规定，锅炉号由三部分组成，各部分之间用短横线相连，如下面式样表示：

型号的第一部分表示锅炉和燃烧设备的型式及锅炉容量，共分三段。第一段用两个汉语拼音字母代表锅炉整体型式（见表1.2-1、表１.2-2）；第二段用一汉语拼音字母代表燃烧设备（邮包表１.2-3）；第三段用阿拉伯数字表示蒸汽锅炉额定蒸发量t/h或热水锅炉额定热功率ＭＷ。

型号的第二部介质参数，共分两段（热水锅炉分三段），中间用斜线相连。第一段表示客定蒸汽压力或允许工作压力；第二段表示过热蒸汽温度（蒸汽温度为饱和温度时不表示）；热水锅炉第二段和第三段表示出水温度和进水温度。

型号的第三部分表示燃料种类，用汉语拼音字母代表，同时用罗马字母代表燃料品种分类（见表1.2-4）

表1.2-1 锅壳锅炉总体型式代号

锅壳锅炉总体型式 代号

锅壳锅炉总体型式 代号

立式锅炉 LS(立水) 卧式外燃 WW(卧外)

立式火管 LH(立火) 卧式内燃 WN(卧内)

注：卧式水火管快装锅炉总体型式代号为DN,

表1.2-2 水管锅炉总体型式代号

水管锅炉总体型式 代号

水管锅炉总体型式 代号

单锅筒立式 DL(单式) 双管锅炉横式 SH(双横)

单锅筒纵置式 DZ(单式) 纵横锅筒式 ZH(纵横)

单锅筒横置式 DH(单横) 强制循环式 QX(强制)

双锅筒纵置式 SZ(双纵)

表1.2-3 燃烧设备代号

燃烧设备 代号

燃烧设备 代号

固定炉排 G(固) 抛煤机 P(抛)

固定双层炉排 C(层) 振动炉排 Z(振)

活动手摇炉排 H(活) 下饲炉排 A(下)

链条炉排 L(链) 沸腾炉 F(沸)

往复炉排 W(往) 室燃炉 S(室)

注：煤粉炉和燃油燃气锅炉属室燃炉，烯烧设备代号为S。

表1.2-4 燃料品种代号

SZL型快装组装系列锅炉安装使用说明书

SZL型快装组装系列锅炉安装使用说明书

0

青岛华泰锅炉热电设备有限公司

SZL型快装、组装系列锅炉

安装使用说明书

中国机械工业第四建设工程有限公司

1

目 录

产 品 介 绍

一、结构及工作流程

二、主要特点及参数

三、出厂简况

四、型号含义

安 装 说 明

一、安装前的准备工作

二、锅炉大件的安装

三、引风机的安装

四、烟囱和烟道连接管的安装

五、鼓风机的安装

六、炉排调速箱的安装

七、除渣机的安装

八、电气控制箱的安装

九、管道、阀门、仪表的安装

十、省煤器、除尘器的安装

十一、水压试验

使 用 说 明

一、烘炉和煮炉前的检查

二、烘炉和煮炉

三、升 火

四、调整安全阀

五、热工运行参数的整定

六、供热、供气及试运行

七、正常运行操作

㈠锅炉的给水调节

㈡锅炉的燃烧调节

㈢锅炉的出渣及清灰

㈣炉内水质调节

㈤日常运行中操作注意事项

八、停炉

九、维护保养

十、受压元件的检验和水压试验 1 说 明

产 品 介 绍

一、结构及工作流程

SZL型系列锅炉是双锅筒纵置式水管锅炉，具有结构合理、性能可靠、安装方便等优点。该型锅炉前部装有光管水冷壁组成的炉膛，后部上下锅筒之间布置对流管束，蒸汽锅炉上锅筒内装有汽水分离和连续排污装置，热水锅炉上锅筒内装有配水装置，下锅筒及下集箱均装有定期排污装置，锅炉尾部装有省煤器及除尘器。

燃烧设备采用轻型链条炉排，由多级或无级调速机构传动，操作方便调节灵活，由于沿锅炉纵向不同燃烧区段的燃烧强度不同，所需风量也不同，所以沿纵向炉排下设有独立风室，空气由鼓风机鼓入总风道后，经过调风机构进入炉排下部各风室，各风室独立配风，锅炉容量6吨/时及以上时采用双侧进风。配风调节精确、燃烧控制合理。

燃料经上煤装置加入煤斗，落在炉排上进入炉膛燃烧，高温烟气经过后拱上部燃烬室，经过各级对流管束进入省煤器，经除尘器除尘后，由引风机抽引，通过烟囱排向大气。蒸汽锅炉的给水经钠离子交换器软化处理后汇集于软水箱内，通过离心泵送入省煤器，经省煤器预热后进入锅筒。（如用户要求给水除氧可配置除氧器）。热水锅炉的回水由循环泵将其全部或部分经省煤器预热后进入上锅筒。

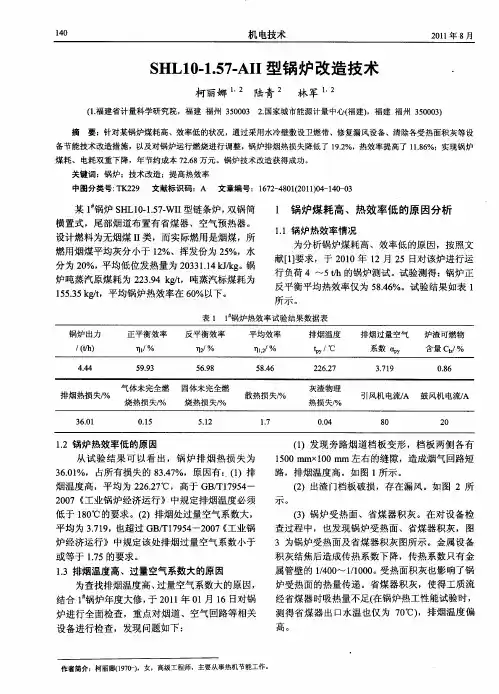

SHL10-1.57-AII型锅炉改造技术
