shl锅炉工作原理

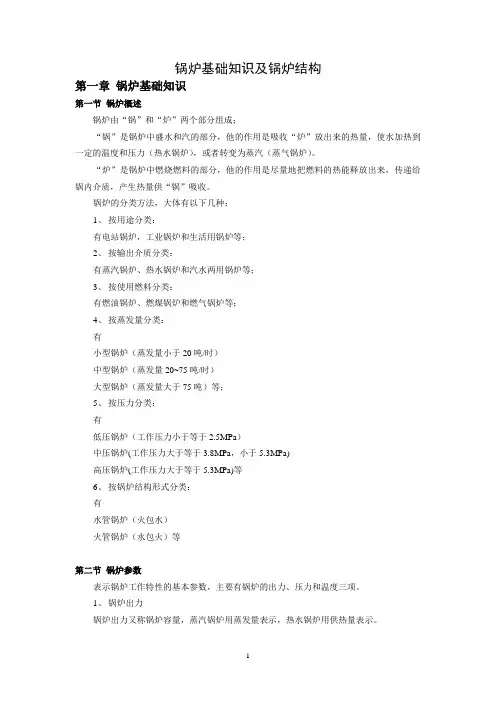

1 锅炉基础知识及锅炉结构

第一章 锅炉基础知识

第一节 锅炉概述

锅炉由“锅”和“炉”两个部分组成；

“锅”是锅炉中盛水和汽的部分，他的作用是吸收“炉”放出来的热量，使水加热到一定的温度和压力（热水锅炉），或者转变为蒸汽（蒸气锅炉）。

“炉”是锅炉中燃烧燃料的部分，他的作用是尽量地把燃料的热能释放出来，传递给锅内介质，产生热量供“锅”吸收。

锅炉的分类方法，大体有以下几种：

1、 按用途分类：

有电站锅炉，工业锅炉和生活用锅炉等；

2、 按输出介质分类：

有蒸汽锅炉、热水锅炉和汽水两用锅炉等；

3、 按使用燃料分类：

有燃油锅炉、燃煤锅炉和燃气锅炉等；

4、 按蒸发量分类：

有

小型锅炉（蒸发量小于20吨/时）

中型锅炉（蒸发量20~75吨/时）

大型锅炉（蒸发量大于75吨）等；

5、 按压力分类：

有

低压锅炉（工作压力小于等于2.5MPa）

中压锅炉(工作压力大于等于3.8MPa，小于5.3MPa)

高压锅炉(工作压力大于等于5.3MPa)等

6、 按锅炉结构形式分类：

有

水管锅炉（火包水）

火管锅炉（水包火）等

第二节 锅炉参数

表示锅炉工作特性的基本参数，主要有锅炉的出力、压力和温度三项。

1、 锅炉出力

锅炉出力又称锅炉容量，蒸汽锅炉用蒸发量表示，热水锅炉用供热量表示。 2 1.1 蒸发量

蒸汽锅炉连续运行时每小时所产生蒸汽的数量。用符号“D”表示，

常用单位：吨/小时（t/h）。锅炉马力（BHP），千瓦（Kw）；

1吨/时=64马力=628Kw

1.2 供热量

热水锅炉连续运行时每小时出水有效带热量，用符号Q“表示”，

常用单位：万大卡/时（104kal/h），千瓦（Kw），英热单位/时Btu/h；

1万大卡/时=0.01163 Kw=39.7英热单位/时

2、 压力

垂直均匀作用在物体表面上的力，称为压力。用符号“F”表示，单位是牛顿；

垂直作用在物体单位面积上的压力，称为压强，用符号“P”表示，单位是兆帕（MPa）。

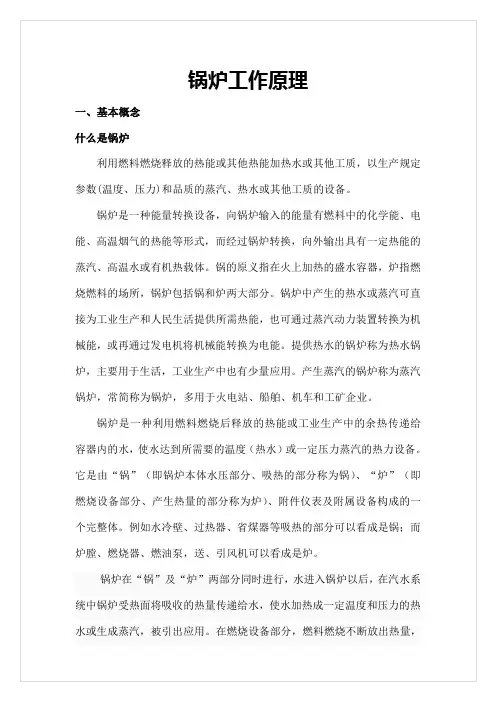

锅炉工作原理

一、基本概念

什么是锅炉

利用燃料燃烧释放的热能或其他热能加热水或其他工质，以生产规定参数(温度、压力)和品质的蒸汽、热水或其他工质的设备。

锅炉是一种能量转换设备，向锅炉输入的能量有燃料中的化学能、电能、高温烟气的热能等形式，而经过锅炉转换，向外输出具有一定热能的蒸汽、高温水或有机热载体。锅的原义指在火上加热的盛水容器，炉指燃烧燃料的场所，锅炉包括锅和炉两大部分。锅炉中产生的热水或蒸汽可直接为工业生产和人民生活提供所需热能，也可通过蒸汽动力装置转换为机械能，或再通过发电机将机械能转换为电能。提供热水的锅炉称为热水锅炉，主要用于生活，工业生产中也有少量应用。产生蒸汽的锅炉称为蒸汽锅炉，常简称为锅炉，多用于火电站、船舶、机车和工矿企业。

锅炉是一种利用燃料燃烧后释放的热能或工业生产中的余热传递给容器内的水，使水达到所需要的温度（热水）或一定压力蒸汽的热力设备。它是由“锅”（即锅炉本体水压部分、吸热的部分称为锅）、“炉”（即燃烧设备部分、产生热量的部分称为炉）、附件仪表及附属设备构成的一个完整体。例如水冷壁、过热器、省煤器等吸热的部分可以看成是锅；而炉膛、燃烧器、燃油泵，送、引风机可以看成是炉。

锅炉在“锅”及“炉”两部分同时进行，水进入锅炉以后，在汽水系统中锅炉受热面将吸收的热量传递给水，使水加热成一定温度和压力的热水或生成蒸汽，被引出应用。在燃烧设备部分，燃料燃烧不断放出热量，燃烧产生的高温烟气通过热的传播，将热量传递给锅炉受热面，而本身温度逐渐降低，最后由烟囱排出。

锅炉的主要工作过程：

1) 燃料燃烧过程：层燃：煤→煤斗→炉排—（完成燃烧）→高温烟气

2) 烟气向工质传热过程：高温烟气—（辐射）→水冷壁—（辐射对流）→凝渣管—（辐射对流）→过热、再热管—（对流）→省煤器—（除尘脱硫）→低温烟气排向大气

3) 工质的加热汽化过程：给水（系统用水补给水）→给水箱→泵→省煤器→锅筒—（下降管）→下集箱→水冷壁管束—（辐射对流 汽水混合物）→分离器→饱和蒸汽→过热器→过热蒸汽→用户

随着我国各行各样的快速发展，对蒸汽锅炉的需求也变得越来越多样。化工、食品、烟草、纺织、印染、饲料、医药、建材、医院、酿酒、橡胶等行业，凡是需要蒸汽热源支持的生产工艺，都少不了蒸汽锅炉的身影。不同型号、不同压力的蒸汽锅炉的温度能达到多少，在此，为大家做一个简单介绍。

一、 燃油燃气蒸汽锅炉

燃油燃气蒸汽锅炉是指利用油或气作为燃料，进行燃烧加热，从而产生蒸汽的锅炉，主要有WNS系列、SZS系列与DHS系列三类，均采用大炉膛设计，热效率高达98%以上，NOx排放可低至30mg/Nm3，并具备全自动安全运行的特点，其蒸汽温度范围为170-485℃。

锅炉类型 容量（t/h） 压力（MPa） 蒸汽温度（℃） 热效率（%）

WNS系列燃油燃气1-20 0.7 170 ≥98%

蒸汽锅炉 1.0 184 ≥98%

1.25 194 ≥98%

1.6 204 ≥98%

SZS系列燃油燃气饱和蒸汽锅炉 20-110 1.25 194 ≥98%

1.6 204 ≥98%

2.5 225 ≥98%

SZS系列燃油燃气过热蒸汽锅炉 20-75 1.25 250 ≥98%

1.6 300 ≥98%

2.5 400 ≥98%

DHS系列中温中压蒸汽锅炉 35-100 3.82 450 ≥98%

5.3 485 ≥98%

二、 燃煤蒸汽锅炉

燃煤蒸汽锅炉是指以各类煤种为燃料，煤炭热量经转化后，产生蒸汽的工业锅炉。燃煤蒸汽锅炉主要分成链条式锅炉和循环流化床锅炉两种炉型。

其中，链条炉排燃煤蒸汽锅炉选用特制的炉排片，确保炉排平稳运行；底座采用独立风仓和科学的密封结构，并通过合理的调风装置达到精准配风，燃烧效率可达82%以上，锅炉设备投资较低。循环流化床蒸汽锅炉的特点则在于，燃料适用性广，可适用于烟煤、无烟煤、贫煤、褐煤等各类煤种，并在燃烧过程中直接控制污染排放，实现了劣质煤的清洁化利用，效率可达89%以上，且低氮环保。总的来说，燃煤蒸汽锅炉的温度能达到184-485℃。

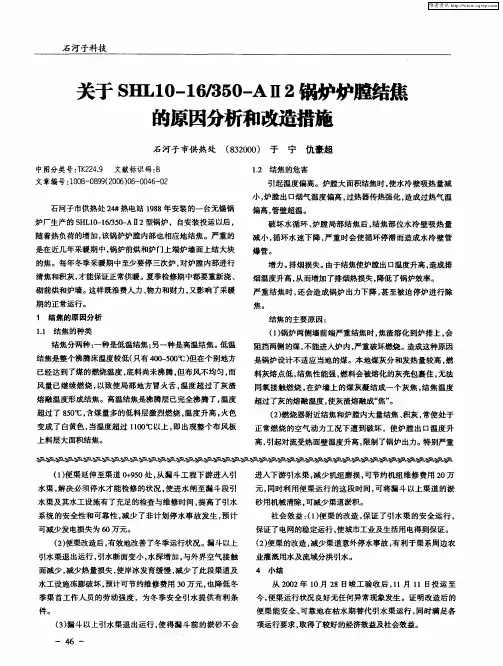

石河子科技　关于ＳＨＬ１０—１６／３５０一Ａ　ｌｌ　２锅炉　
