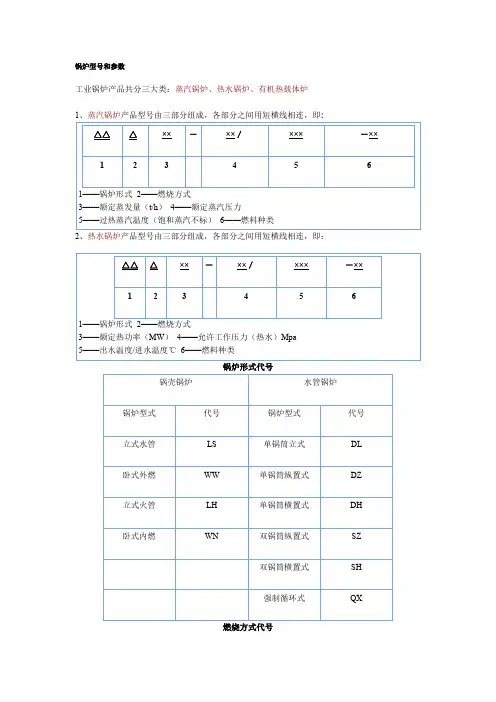

锅炉型号

锅炉型号和参数

工业锅炉产品共分三大类：蒸汽锅炉、热水锅炉、有机热载体炉

1、蒸汽锅炉产品型号由三部分组成，各部分之间用短横线相连，即:

△△

△

××

－

××／

×××

－××

1

2

3

4

5

6

1——锅炉形式 2——燃烧方式

3——额定蒸发量（t/h） 4——额定蒸汽压力

5——过热蒸汽温度（饱和蒸汽不标） 6——燃料种类

2、热水锅炉产品型号由三部分组成，各部分之间用短横线相连，即：

△△

△

××

－

××／

×××

－××

1

2

3

4

5

6

1——锅炉形式 2——燃烧方式

3——额定热功率（MW） 4——允许工作压力（热水）Mpa

5——出水温度/进水温度℃ 6——燃料种类

锅炉形式代号

锅壳锅炉

水管锅炉

锅炉型式

代号

锅炉型式

代号

立式水管

LS

单锅筒立式

DL

卧式外燃

WW

单锅筒纵置式

DZ

立式火管

LH

单锅筒横置式

DH

卧式内燃

WN

双锅筒纵置式

SZ

双锅筒横置式

SH

强制循环式

QX

燃烧方式代号 燃烧方式

代号

燃烧方式

代号

固定炉排

G

振动炉排

Z

固定双层炉排

C

下饲炉排

A

活动手摇炉排

H

沸腾炉排

F

链条炉排

L

半沸腾炉排

B

往复炉排

W

室燃炉

S

抛煤机

P

旋风炉

X

倒转炉排加抛煤机

D

燃料种类代号

燃料种类

代号

燃料种类

代号

Ⅰ类劣质煤

LⅠ

木柴

M

Ⅱ类劣质煤

LⅡ

稻糠

D

Ⅰ类无烟煤

WⅠ

甘蔗渣

G

Ⅱ类无烟煤

WⅡ

柴油

YC

Ⅲ类无烟煤

WⅢ

重油

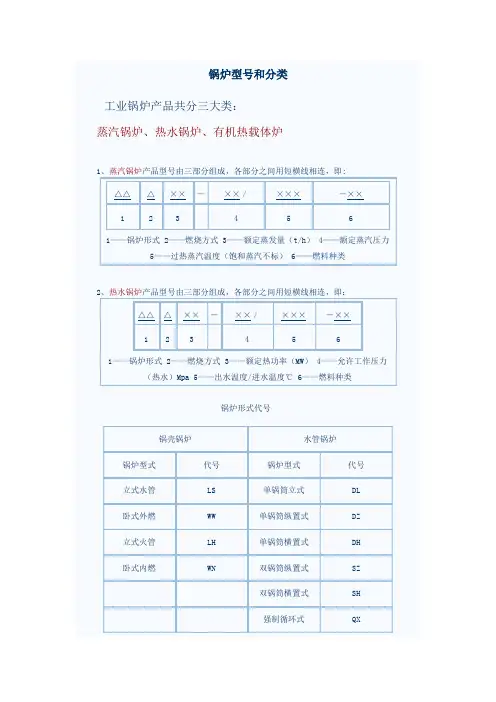

锅炉型号和分类

工业锅炉产品共分三大类：

蒸汽锅炉、热水锅炉、有机热载体炉

1、蒸汽锅炉产品型号由三部分组成，各部分之间用短横线相连，即:

△△ △ ×× － ××／ ××× －××

1 2 3 4 5 6

1——锅炉形式 2——燃烧方式 3——额定蒸发量（t/h） 4——额定蒸汽压力 5——过热蒸汽温度（饱和蒸汽不标） 6——燃料种类

2、热水锅炉产品型号由三部分组成，各部分之间用短横线相连，即：

△△ △ ×× － ××／ ××× －××

1 2 3 4 5 6

1——锅炉形式 2——燃烧方式 3——额定热功率（MW） 4——允许工作压力（热水）Mpa 5——出水温度/进水温度℃ 6——燃料种类

锅炉形式代号

锅壳锅炉 水管锅炉

锅炉型式 代号 锅炉型式 代号

立式水管 LS 单锅筒立式 DL

卧式外燃 WW 单锅筒纵置式 DZ

立式火管 LH 单锅筒横置式 DH

卧式内燃 WN 双锅筒纵置式 SZ

双锅筒横置式 SH

强制循环式 QX 燃烧方式代号

燃烧方式 代号 燃烧方式 代号

固定炉排 G 振动炉排 Z

固定双层炉排 C 下饲炉排 A

活动手摇炉排 H 沸腾炉排 F

链条炉排 L 半沸腾炉排 B

往复炉排 W 室燃炉 S

抛煤机 P 旋风炉 X

倒转炉排加抛煤机 D

燃料种类代号

燃料种类 代号 燃料种类 代号

Ⅰ类劣质煤 LⅠ 木柴 M

Ⅱ类劣质煤 LⅡ 稻糠 D

Ⅰ类无烟煤 WⅠ 甘蔗渣 G

Ⅱ类无烟煤 WⅡ 柴油 YC

Ⅲ类无烟煤 WⅢ 重油 YY

Ⅰ类烟煤 AⅠ 天然气 QT

Ⅱ类烟煤 AⅡ 焦炉煤气 QJ

Ⅲ类烟煤 AⅢ 液化石油气 QY

褐煤 H 油母页岩 YM

贫煤 P 其他燃料 T

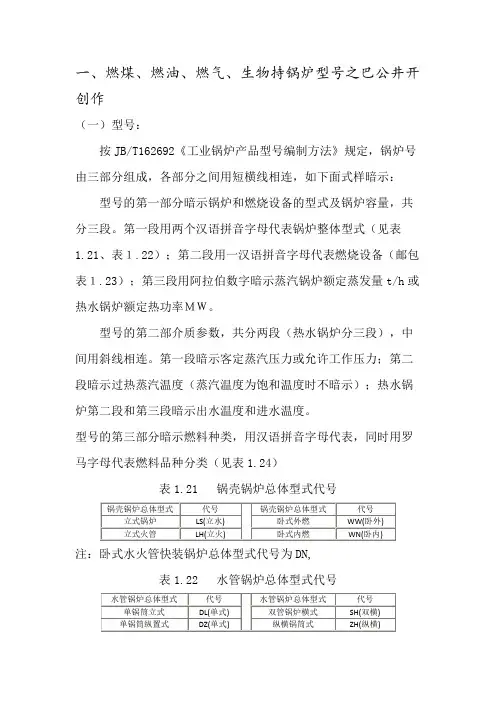

一、燃煤、燃油、燃气、生物持锅炉型号之巴公井开创作

（一）型号：

按JB/T162692《工业锅炉产品型号编制方法》规定，锅炉号由三部分组成，各部分之间用短横线相连，如下面式样暗示：

型号的第一部分暗示锅炉和燃烧设备的型式及锅炉容量，共分三段。第一段用两个汉语拼音字母代表锅炉整体型式（见表1.21、表１.22）；第二段用一汉语拼音字母代表燃烧设备（邮包表１.23）；第三段用阿拉伯数字暗示蒸汽锅炉额定蒸发量t/h或热水锅炉额定热功率ＭＷ。

型号的第二部介质参数，共分两段（热水锅炉分三段），中间用斜线相连。第一段暗示客定蒸汽压力或允许工作压力；第二段暗示过热蒸汽温度（蒸汽温度为饱和温度时不暗示）；热水锅炉第二段和第三段暗示出水温度和进水温度。

型号的第三部分暗示燃料种类，用汉语拼音字母代表，同时用罗马字母代表燃料品种分类（见表1.24）

表1.21 锅壳锅炉总体型式代号

锅壳锅炉总体型式 代号

锅壳锅炉总体型式 代号

立式锅炉 LS(立水) 卧式外燃 WW(卧外)

立式火管 LH(立火) 卧式内燃 WN(卧内)

注：卧式水火管快装锅炉总体型式代号为DN,

表1.22 水管锅炉总体型式代号

水管锅炉总体型式 代号

水管锅炉总体型式 代号

单锅筒立式 DL(单式) 双管锅炉横式 SH(双横)

单锅筒纵置式 DZ(单式) 纵横锅筒式 ZH(纵横) 单锅筒横置式 DH(单横) 强制循环式 QX(强制)

双锅筒纵置式 SZ(双纵)

表1.23 燃烧设备代号

燃烧设备 代号

燃烧设备 代号

固定炉排 G(固) 抛煤机 P(抛)

固定双层炉排 C(层) 振动炉排 Z(振)

活动手摇炉排 H(活) 下饲炉排 A(下)

链条炉排 L(链) 沸腾炉 F(沸)

往复炉排 W(往) 室燃炉 S(室)

注：煤粉炉和燃油燃气锅炉属室燃炉，烯烧设备代号为S。

表1.24 燃料品种代号

燃料品种 代号

如何识别锅炉型号？

锅炉是工业中常用的设备之一，其用途是将水加热为蒸汽，以供工业生产或供暖等用途。因为不同的锅炉有着不同的用途和技术参数，所以在使用、维护和维修锅炉的时候，准确确定锅炉的型号是非常重要的。那么，如何识别锅炉型号呢？

1. 查看锅炉的外观

首先，我们可以从锅炉的外观来判断它的型号。通常情况下，锅炉的制造商或销售商会在产品表面粘贴或刻写锅炉型号信息。如果找不到型号信息，我们可以根据锅炉的规格、特性和外观特征来推断其型号。

2. 翻阅锅炉的手册

每个锅炉制造商都会配备锅炉的使用说明和维护手册。如果我们默认收到了锅炉的手册，我们可以从中查找型号信息并了解锅炉的相关技术参数。如果我们没有收到锅炉的手册，我们可以在制造商的官网上下载相关资料。

3. 寻求专业人员的帮助

如果我们始终无法确定锅炉的型号，我们可以寻求制造商或专业的售后服务人员的帮助。我们可以拍摄锅炉的图片，并将图片上传给专业人员，他们可以快速识别出锅炉的型号和其他相关问题。

4. 在线查找

如果锅炉制造商不方便提供售后服务，我们也可以在线查找。在互联网上有许多锅炉型号的信息，我们可以通过输入锅炉的特性、规格、外观等特征来查找，往往可以找到相关的资料和信息。

总之，准确了解锅炉的型号和相关技术参数是维护和保持锅炉正常运转的前提。我们需要从以上几个方面来寻找锅炉的型号信息，如果有最终无法确定型号，我们可以选择寻求专业人员的帮助。
