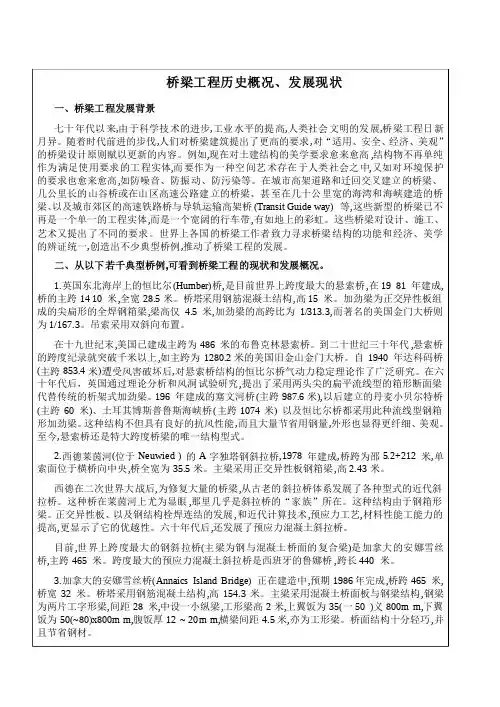

桥梁工程历史概况、发展现状

一、桥梁工程发展背景

七十年代以来,由于科学技术的进步,工业水平的提高,人类社会文明的发展,桥梁工程日新月异。随着时代前进的步伐,人们对桥梁建筑提出了更高的要求,对“适用、安全、经济、美观”的桥梁设计原则赋以更新的内容。例如,现在对土建结构的美学要求愈来愈高,结构物不再单纯作为满足使用要求的工程实体,而要作为一种空间艺术存在于人类社会之中,又如对环境保护的要求也愈来愈高,如防噪音、防振动、防污染等。在城市高架道路和迁回交叉建立的桥梁、几公里长的山谷桥或在山区高速公路建立的桥梁、甚至在几十公里宽的海湾和海峡建造的桥梁、以及城市郊区的高速铁路桥与导轨运输高架桥(Transit Guide way) 等,这些新型的桥梁已不再是一个单一的工程实体,而是一个宽阔的行车带,有如地上的彩虹。这些桥梁对设计、施工、艺术又提出了不同的要求。世界上各国的桥梁工作者致力寻求桥梁结构的功能和经济、美学的辨证统一,创造出不少典型桥例,推动了桥梁工程的发展。

二、从以下若千典型桥例,可看到桥梁工程的现状和发展概况。

1.英国东北海岸上的恒比尔(Humber)桥,是目前世界上跨度最大的悬索桥,在19 81 年建成,桥的主跨14 10 米,全宽28.5米。桥塔采用钢筋混凝土结构,高15 米。加劲梁为正交异性板组成的尖扁形的全焊钢箱梁,梁高仅4.5米,加劲梁的高跨比为1/313.3,而著名的美国金门大桥则为1/167.3。吊索采用双斜向布置。

在十九世纪末,美国已建成主跨为486 米的布鲁克林悬索桥。到二十世纪三十年代,悬索桥的跨度纪录就突破千米以上,如主跨为1280.2米的美国旧金山金门大桥。自1940 年达科码桥(主跨853.4米)遭受风害破坏后,对悬索桥结构的恒比尔桥气动力稳定理论作了广泛研究。在六十年代后，英国通过理论分析和风洞试验研究,提出了采用两头尖的扁平流线型的箱形断面梁代替传统的析架式加劲梁。196 年建成的塞文河桥(主跨987.6米),以后建立的丹麦小贝尔特桥(主跨60 米)、土耳其博斯普鲁斯海峡桥(主跨1074米) 以及恒比尔桥都采用此种流线型钢箱形加劲梁。这种结构不但具有良好的抗风性能,而且大量节省用钢量,外形也显得更纤细、美观。至今,悬索桥还是特大跨度桥梁的唯一结构型式。

1、从建筑施工的角度，可将土石分为八类的根据是［开挖的难易程度］。

2、场地平整土方的计算方法有［ ]和［ ］两种。当场地地形较为平坦时,

宜采用［ ］；当场地地形起伏较大、断面不规则时，宜采用［ ］。

3、土壁支护依据[ ]、[ ］ 、［ ] 和［ ] 的情况综合进行选择和设计，要求支护牢固可靠、安全方便.

4、影响基坑边坡稳定因素主要有[ ］、[ ] 、[ ] 、[ ］ 、[ ］ 等五个方面。

5、某管沟宽度为8m，降水轻型井点在平面上宜采用［ ]布置形式。

6、影响填土压实质量的因素主要有［ ］、［ ]及［ ].

7、按按承载性状桩可分为桩分为［ ］和[ ]

8、大模板角部连接方案采用［ ]、［ ］和［ ］。

9、当柱钢筋混凝土独立基础的边长和墙下钢筋混凝土条形基础的宽度时，［ ］底板受力钢筋的长度可取边长或宽度的0。9倍,并宜［ ］。

10、施打群桩时，应根据［ ]、[ ］ 、[ ] 等正确选择打桩顺序以保证施工质量和进度。

11、为保证无筋扩展基础内的拉应力及剪应力不超过基础的允许抗拉、抗剪强度，

一般基础的刚性角及台阶宽高比应满足规范要求，同时，基础底面宽度b应符合［ ］要求。

12、泥浆护壁成孔灌注桩施工中,泥浆具有［ ］、［ ］和[ ］的作用，另外还有对钻机钻头［ ］和［ ］的作用。

13、高大截面梁模板的安装，可在侧板中上位置用铁丝或螺栓相互撑拉，当梁的跨度[ ]时，底模应起拱，如设计无要求时，起拱高度宜为全跨长度的［ ].

14、模板设计的主要内容包括［ ］ 、［ ]、［ ]、[ ］和［ ]。

《土木工程施工技术与组织》题库

一、填空题

1、 施工组织设计分为：__ 、__、―

答案：施工组织总设计、单位工程施工组织设计、分部分项工程施工组织设计

2、 施工组织设计的内容有： ____________ 、 ________ 、 _______ 、 ________ 、_

答案：建设项目的工程概况和施工条件、施工部署及施工方案、施工总平面图、

施工进度计划、保证工程质量和安全的技术措施、施工组织设计的主要经济指标。

3、 流水施工的时间参数有 __________ 、 _______ 、 ________ 。

答案：流水节拍、工期、流水步距。

4、 确定各项目的施工持续时间的方法主要有 ______________ 、 ________ 和 _______

三种。

答案：经验估计法、定额计算法、倒排计划法

5、 砖墙采用分段流水施工时，其分段位置宜设在变形缝、防震缝或

处。

答案：结构缝

6、 在网络图的绘制过程中，我们考虑的网络逻辑关系主要有 _______________ 和—

答案：工艺逻辑关系、组织逻辑关系

7、 单代号网络图是由—、—、—三个要素组成。

答案：箭线、节点、线路

8、 网络优化分为： 、 、 o

答案：工期优化、费用优化、资源优化 9、 施工组织总设计是以 _________ 为研究对象，根据初设图纸和有关资料及现

场施工条件编制，用以指导全工地各项施工准备和组织施工的技术经济综合性文 件。

答案：整个建设项目或建筑群

10、 坡度系数是指边坡的_ _ — 与—的比值。

答案：底宽度B 高度H

11、 土木工程施工中，按 ___________ 将土划分为八类。

答案：土的开挖难易程度

12、 若回填土所用土料的渗透性不同，应将渗透系数小的土料填在_ — _ 部

答案：上

13、 按受力特点，桩分为一 _ _和一 _ _，前者靠_ — _承受桩顶竖

向荷载，后者靠一 __承受桩顶竖向荷载。

西南大学 培训与继续教育学院

课程代码： 0762 学年学季：20201

判断题

1、梁底模板起拱高度一般为结构跨度的l/l000～2/l000。

. A.√

. B.×

2、关键线路上肯定没有非关键工作。

. A.√

. B.×

3、直径大于12mm 的钢筋轧成6～12m长一根。

. A.√

. B.×

4、制备类施工过程应列入施工进度计划。

. A.√

. B.×

5、边坡系数越大，边坡稳定性越好。

. A.√

. B.×

6、混凝土在钢筋混凝土柱和墙中自由倾落高度不宜超过3m。

. A.√

. B.×

7、水泥混凝土垫层强度等级不低于C15。

. A.√

. B.×

8、装饰抹灰的底层一般采用1：2的水泥砂浆打底。

. A.√

. B.×

9、砌筑砖墙时灰缝的厚度控制在8～12mm。 . A.√

. B.×

10、悬臂浇筑施工是利用挂篮在墩柱两侧对称平衡地每次浇筑2～5m长梁段混凝土。

. A.√

. B.×

11、柱基施工时，杯底标高一般比设计标高低50mm。

. A.√

. B.×

12、柱子应在柱身的4 个面上弹出安装中心线，并与基础杯口顶面弹的定位线相适应。

. A.√

. B.×

13、正铲挖土机的挖土特点是前进向下，强制切土。

. A.√

. B.×

14、起重臂轴线与已安装好结构之间的水平距离至少取1m。

. A.√

. B.×

15、对于一级防水的屋面，其防水层的耐用年限为20年。

. A.√

. B.×

16、地下工程防水设计时，应遵循“防排结合，刚柔并用，多道防水，综合治理”原则。

. A.√

. B.×

17、虚箭线的作用是帮助正确表达各工作间的先后关系，避免逻辑错误。

. A.√

. B.×

18、双代号网络图中，严禁出现交叉箭线

. A.√

. B.×

19、工作的总时差大于其自由时差。 . A.√
