桥梁工程施工资料桥梁由基础及下部构造、上部构造预制和安装、总体桥面和附属工程、防护工程和引道等分部工程构成。
第一节施工试验报告1、水泥混凝土和砂浆配合比试验报告。
其混合料应按《公路工程水泥混凝土试验规程》的规定进行试验。
报告应包括配合比设计计算书，试验室确定的配合比及强度试验报告，所用原材料试验报告。
试验报告按单位工程组卷。
要求监理审批意见在前，试验报告在后。
2 、锚具、夹具、连接器和千斤顶检验报告：1）锚具、夹具、连接器。
预应力筋锚具、夹具、连接器验收批的划分：在同种材料和同一生产工艺条件下，锚具、夹具应以不超过1000套组为一个验收批；连接器以不超过500套组为一个验收批。
（1）外观检查：应从每批中抽取10％的锚具且不少于10套，检查其外观和尺寸。
如有一套表面裂纹或超过产品标准及设计图纸规定尺寸的允许偏差，则应另取双倍数量的锚具重做检查，如仍有一套不符合要求，则应逐套检查，合格者方可使用。
（2）硬度检验：应从每批中抽取5％的锚具且不少于5套，对其中有硬度要求的零件作硬度试验，对多孔夹片式锚具的夹片每套至少抽取5片。
每个零件测试3点，其硬度应在设计要求范围内，如有一个零件不合格，则应另取双倍数量的锚具重做试验，如仍有一个零件不合格，则应逐个检查。
合格者方可使用。
（3）静载锚固性能试验：对大桥等重要工程，经上述两项试验合格后，应从同批中抽取6套锚具（夹具或连接器）组成3个预应力筋锚具组装件，进行静载锚固性能试验，如有一个试件不符合要求，则应另取双倍数量的锚具（夹具或连接器）重做试验，如仍有一个试件不符合要求，则该批锚具（夹具或连接器）为不合格品。
2）千斤顶检验。
当千斤顶使用超过6个月或200次，或在使用过程中出现不正常现象，检修后均须重新检验。
3）检验报告组卷要求。
预应力用锚具、夹具和连接器、千斤顶等的检验报告按器具种类、检验时间顺序组卷。
3、桥梁支座和伸缩装置检验报告。
进场的桥梁支座和伸缩装置必须有生产厂家的合格证和产品质量检验报告，并应按图纸和规范要求进行检验，检验报告按生产厂家、材料种类、检验时间顺序组卷。
二级公路建设项目第四部分公路工程施工原始记录表（D类表）水泥混凝土路面施工原始记录表施工单位：合同号：第页共页检测：复核：质检负责人项目总工日期：路缘石铺设现场检查记录表施工单位：合同号：第页共页监理单位：编号：施－102检测：复核：质检负责人项目总工日期：路肩现场检查记录表施工单位：合同号：第页共页监理单位：编号：施－103检测：复核：质检负责人项目总工日期：二级公路建设项目路面厚度检查记录施工单位：合同号：第页共页监理单位：编号：施－104路面宽度检查记录施工单位：合同号：第页共页编号：施－105监理单位：路面面层压实度检查记录施工单位：合同号：第页共页监理单位：编号：施－106水泥砼路面相邻板高差检测记录表施工单位：合同号：第页共页监理单位：编号：施－107检测：复核：质检负责人：项目总工：日期：水泥砼路面纵、模缝顺直度检测记录表施工单位：合同号：第页共页监理单位：编号：施－108垂直度或坡度检测记录表施工单位：合同号：第页共页检测：复核：质检负责人：项目总工：日期：路面构造深度检测(砂铺法)记录表施工单位：合同号：第页共页检测：复核：质检负责人：项目总工：日期：路面摩擦系数检测记录表施工单位：合同号：第页共页检测：复核：质检负责人：项目总工：日期：宽度检测记录表施工单位：合同号：第页共页检测：复核：质检负责人：项目总工：日期：基坑开挖现场检查记录表施工单位：合同号：第页共页检测：复核：质检负责人项目总工日期：地基处理检查记录表施工单位：合同号：第页共页检测：复核：质检负责人：项目总工：日期：地基静力触探检测记录表施工单位：合同号：第页共页检测：复核：质检负责人：项目总工：日期：大中桥桥位放样原始记录表施工单位：合同号：第页共页桥梁总体现场检查记录表施工单位：合同号：第页共页监理单位：编号：施－117检测：复核：质检负责人: 项目总工: 日期:钢筋安装现场检查记录表施工单位：合同号：第页共页监理单位：编号：施－118检测：复核：质检负责人: 项目总工: 日期:钢筋网现场检验记录表施工单位：合同号：第页共页监理单位：编号：施－119检测：复核：质检负责人: 项目总工: 日期:预制桩钢筋安装现场检查记录表施工单位：合同号：第页共页监理单位：编号：施－120检测：复核：质检负责人: 项目总工: 日期:钢丝、钢绞线先张法现场检验记录表施工单位：合同号：第页共页监理单位：编号：施－121检测：复核：质检负责人: 项目总工: 日期:粗钢筋先张法现场检验记录表施工单位：合同号：第页共页监理单位：编号：施－122检测：复核：质检负责人: 项目总工: 日期:后张法现场检验记录表施工单位：合同号：第页共页监理单位：编号：施－123检测：复核：质检负责人: 项目总工: 日期:基础砌体现场检查记录表施工单位：合同号：第页共页监理单位：编号：施－124检测：复核：质检负责人: 项目总工: 日期:墩、台身砌体现场检查记录表施工单位：合同号：第页共页监理单位：编号：施－125检测：复核：质检负责人: 项目总工: 日期:侧墙砌体现场检查记录表施工单位：合同号：第页共页监理单位：编号：施－126检测：复核：质检负责人: 项目总工: 日期:明挖（扩大）基础现场现场检查记录表施工单位：合同号：第页共页监理单位：编号：施－127二级公路建设项目钻孔桩埋设护筒原始记录施工单位：合同号：第页共页监理单位：编号：施－128检测：记录：复核：日期：二级公路建设项目冲击钻成孔记录表施工单位：合同号：第页共页监理单位：编号：施－129检测：复核：质检负责人: 项目总工: 日期:二级公路建设项目回旋钻成孔记录表施工单位：合同号：第页共页监理单位：编号：施－130检测：复核：质检负责人: 项目总工: 日期:钻孔桩泥浆比重和砂率测试原始记录施工单位：合同号：第页共页监理单位：编号：施－131检测：复核：质检负责人项目总工日期：钻孔桩泥浆粘度测试原始记录施工单位：合同号：第页共页监理单位：编号：施－132检测：复核：质检负责人项目总工日期：二级公路建设项目钻孔灌注桩现场检查记录表施工单位：合同号：第页共页监理单位：编号：施－133检测：复核：质检负责人: 项目总工: 日期:钻孔灌注桩桩基成桩记录表施工单位：合同号：第页共页检测：复核：质检负责人项目总工日期：钻（挖）孔桩地质柱状图现场检查记录表施工单位：合同号：第页共页监理单位：编号：施－135检测：复核：质检负责人: 项目总工: 日期：水下混凝土灌注记录施工单位：合同号：第页共页编号：施－136监理单位：钻孔桩施工记录表（终孔后灌注混凝土前）施工单位：合同号：第页共页检测：复核：质检负责人: 项目总工: 日期:挖孔桩现场检查记录表施工单位：合同号：第页共页监理单位：编号：施－138检测：复核：质检负责人: 项目总工: 日期:钻（挖）孔桩钢筋现场检查记录表施工单位：合同号：第页共页监理单位：编号：施－139检测：复核：质检负责人: 项目总工: 日期:承台、系梁现场检验记录表施工单位：合同号：第页共页监理单位：编号：施－140检测：复核：质检负责人: 项目总工: 日期:大体积混凝土结构现场检查记录表施工单位：合同号：第页共页监理单位：编号：施－141检测：复核：质检负责人: 项目总工: 日期:小型预制件现场检验记录表施工单位：合同号：第页共页监理单位：编号：施－142检测：复核：质检负责人: 项目总工: 日期:管柱现场检查记录表施工单位：合同号：第页共页监理单位：编号：施－143检测：复核：质检负责人: 项目总工: 日期:墩、台身现场检验记录表施工单位：合同号：第页共页监理单位：编号：施－144检测：复核：质检负责人: 项目总工: 日期:柱或双壁墩现场检查记录表施工单位：合同号：第页共页监理单位：编号：施－145墩、台帽或盖梁现场检验记录表施工单位：合同号：第页共页监理单位：编号：施－146检测：复核：质检负责人: 项目总工: 日期:台背填土现场检查记录表施工单位：合同号：第页共页监理单位：编号：施－147检测：复核：质检负责人: 项目总工: 日期:二级公路建设项目桥涵背回填检查记录表施工单位：合同号：第页共页检测：复核：质检负责人项目总工日期：二级公路建设项目梁（板）预制现场检验记录表施工单位：合同号：第页共页检测：复核：质检负责人: 项目总工: 日期:。

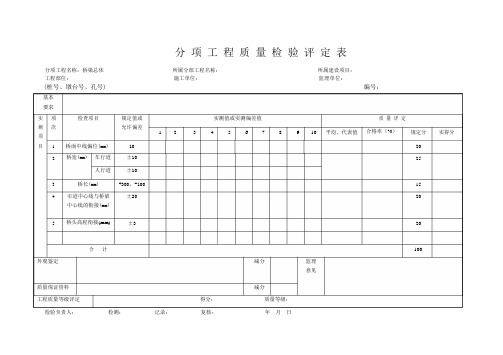

分项工程质量检验评定表分项工程名称：桥梁总体所属分部工程名称：所属建设项目：工程部位：施工单位：监理单位：(桩号、墩台号、孔号) 编号：基本要求实项检查项目规定值或实测值或实测偏差值质量评定测次允许偏差1 2 3 4 5 6 7 8 9 10 平均、代表值合格率（%）规定分实得分项目 1 桥面中线偏位(mm) 10 202 桥宽(mm) 车行道±1025人行道±103 桥长(mm) +300，-100 154 引道中心线与桥梁±2020中心线的衔接(mm)5 桥头高程衔接(mm) ±320合计100外观鉴定减分监理意见质量保证资料减分工程质量等级评定得分：质量等级：检验负责人：检测：记录：复核：年月日分项工程质量检验评定表分项工程名称：桥面铺装(沥青混凝土) 所属分部工程名称：所属建设项目：工程部位：施工单位：监理单位：(桩号、墩台号、孔号) 编号：基本要求实项检查项目规定值或实测值或实测偏差值质量评定测次允许偏差1 2 3 4 5 6 7 8 9 10 平均、代表值合格率（%）规定分实得分项目 1 强度或压实度在合格35标准内2 厚度(mm) +10，-5 203 平IRI(m/km) 2.5 20整σ(mm) 1.5度4 横坡±0.3%155 抗滑构造深度符合设10计要求合计100外观鉴定减分监理意见质量保证资料减分工程质量等级评定得分：质量等级：检验负责人：检测：记录：复核：年月日分项工程质量检验评定表分项工程名称：桥面铺装(水泥混凝土) 所属分部工程名称：所属建设项目：工程部位：施工单位：监理单位：(桩号、墩台号、孔号) 编号：基本要求实项检查项目规定值或实测值或实测偏差值质量评定测次允许偏差1 2 3 4 5 6 7 8 9 10 平均、代表值合格率（%）规定分实得分项目 1 强度或压实度在合格35标准内2 厚度(mm) +10，-5 253 平IRI(m/km) 3.0 25整σ(mm) 1.8度4 横坡±0.15%15合计100外观鉴定减分监理意见质量保证资料减分工程质量等级评定得分：质量等级：检验负责人：检测：记录：复核：年月日分项工程质量检验评定表分项工程名称：现浇连续段所属分部工程名称：上部构造预制、安装或浇筑所属建设项目：工程部位：施工单位：湖北省路桥公司监理单位：铁四院监理咨询公司(桩号、墩台号、孔号) 编号：基本所用的水泥、砂、石、水、粉煤灰及添加剂的质量规格必须符合有关规范的要求，按规定的配合比施工不得出现现露筋和空洞现象，要求钢筋砼结构在自重荷载下，不允许出现受力裂缝实项检查项目规定值或实测值或实测偏差值质量评定测次允许偏差1 2 3 4 5 6 7 8 9 10 平均、代表值合格率（%）规定分实得分项目 1 混凝土强度(MPa) 在合格35标准内2 断面尺寸(mm) +8,-5 153 长度(mm) +0,-10 204 轴线偏位(mm) 10 155 平整度(mm) 8 56 支座板平面高差 2 10(mm)合计100外观鉴定减分监理意见质量保证资料符合《公路工程质量检评定标准》减分工程质量等级评定不小于85分为优良；小于85而不小于70分者为合格；小于70分者为不合格得分：质量等级：分项工程质量检验评定表分项工程名称：预应力筋的加工和张拉所属分部工程名称：上部构造预制和安装所属建设项目：工程部位：施工单位：监理单位：(桩号、墩台号、孔号) 编号：基本要求实项检查项目规定值或实测值或实测偏差值质量评定测次允许偏差1 2 3 4 5 6 7 8 9 10 平均、代表值合格率（%）规定分实得分项目 1 管道坐梁长方向30 15 标(mm) 梁高方向102 管道间同排10 10距上下层10（mm）3 张拉应力值符合设计要求304 张拉伸长率±6％155 断丝滑钢束每束 1 根，且每断面30丝数不超过钢丝总数的 1％钢筋不允许合计100外观鉴定减分监理意见质量保证资料减分工程质量等级评定得分：质量等级：检验负责人：检测：记录：复核：年月日分项工程质量检验评定表分项工程名称：明挖基础混凝土浇筑所属分部工程名称：基础及下部构造所属建设项目：沪蓉西高速公路宜长段工程部位：施工单位：湖北省路桥公司监理单位：铁四院工程监理咨询公司(桩号、墩台号、孔号) 编号：基本要求实项检查项目规定值或实测值或实测偏差值质量评定测次允许偏差1 2 3 4 5 6 7 8 9 10 平均、代表值合格率（%）规定分实得分项目 1 混凝土强度(MPa) 在合格35标准内2 平面尺寸(mm) ±50203 基础底面土质±5010标高(mm)石质+50，-2004 基础顶面标高(mm) ±30155 轴线偏位(mm) 25 20合计 100外观鉴定减分监理意见质量保证资料符合《公路工程质量检验评定标准》减分工程质量等级评定得分：质量等级：检验负责人：检测：记录：复核：年月日分项工程质量检验评定表分项工程名称：台身混凝土浇筑所属分部工程名称：基础及下部构造所属建设项目：工程部位：施工单位：监理单位：(桩号、墩台号、孔号) 编号：基本要求实项检查项目规定值或实测值或实测偏差值质量评定测次允许偏差1 2 3 4 5 6 7 8 9 10 平均、代表值合格率（%）规定分实得分项目 1 混凝土强度(MPa) 在合格35标准内2 断面尺寸(mm) ±20153 竖直度或斜度(mm) 0.3%H且不10(15)大于 204 顶面高程(mm) ±10155 轴线偏位(mm) 10 156 大面积平整度(mm) 5 57 预埋件位置(mm) 10 5(0)注：H为台身高度，无预埋件时按括弧内规定分评定。
各工程项目需填表格及部分表格填写注意事项一、总体要求：1、工程（项目）名称：喀什至伊尔克什坦口岸公路项目第KY-1标（KY-2标）2、施工（承包）单位：中铁十一局集团有限公司、新疆交通建设集团有限公司3、监理单位：广东虎门技术咨询有限公司4、施检-21表中单项工程名称填写桥梁名称，小桥填写里程；段落填写中心里程。
施检-09表中单项工程名称：涵洞、挡墙、桥台等填写相关的名称，路基填写里程、处理方式（翻松碾压、换填、超挖回填等），施工部位填写里程。
5、施检-05、施检-23等表格，“工程名称”中必须写明具体的部位时，可分两行填写，上一行写上面的大名称，下一行写具体桩号、工程类别、具体部位。
二、每个路基分项应包括的资料：1、土方路基分层填筑划分表（表格自制，施工过程中控制填筑层次，不进入竣工资料。
填坑、局部找平不计入填筑层次，若有挖除换填，则换填厚度范围内单独编层次，如“换填一层”）2、监表-1 施工放样报验单（附件：施工放样表，每分项）3、监表-2 工程分项开工申请批复单（每分项，承包人填写，监理检查开工前各项准备工作包括安全制度、安全措施、环保措施等的落实和到位情况，符合要求后批复）4、监表-5 检验申请批复单（分项工程完成，经自检合格后，由承包人填写，注意“检验内容”一项必须按质量评定标准的实测项目全部填写）5、监表-11 中间交工证书（须写明下一步工作内容，工程内容中应写“经自检，桩号+工程项目+质评中相应的主要实测技术指标名称+符合设计及+相应规范的编号+相应规范的名称+的要求，申请中间交工。
”）6、施检-05 高程测量记录表（原地面、填筑前、正常填筑后每三层。
应写明测量层次、部位；禁止使用单个水准点进行测量；每次测量完成后，必须按照要求以测距长度或测站点数进行精度计算，小于允许误差才能认定本次测量符合要求，否则，应重测或对水准点进行检查）7、施检-06 施工增设水准点记录表（如有）8、施工放样表9、施检-07 路基（路面）宽度、高程、横坡、中线偏位检测断面位置随机选取计算表（根据计算出来的断面位置，进行施检08、43表的检测）10、施检-07-1 原地面处理检查记录表11、施检-08 路基、路面宽度、中线平面位置、边坡检测记录（每三层）12、施检-08-1 土方路基分层填筑厚度检查表（施检08—2填石路堤施工检查表）13、施检-09 地基处理检查表（如有换填、超挖回填、翻松碾压）14、施检-09-3 土方路基清表及填前碾压检查表（“压实度检查评定结果情况”一栏应写出实测点数、合格点数、代表值是否满足要求、极值是否满足要求等，最后认定结论“此路段压实度合格”等内容）15、施检-10-1土工合成材料铺设检查表（如有）16、施检-14 工序交验表（工序内容应填写：桩号+工程项目+工序名称+已完成。

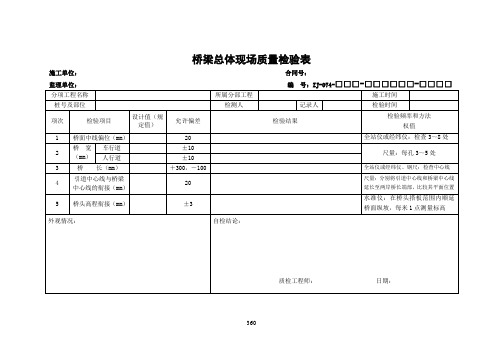

桥梁总体现场质量检验表施工单位：合同号：监理单位：编号：ZJ-074-360钢筋检查记录表施工单位：合同号：监理单位：编号：ZJ-075-□□□-□□□□□□-□□□□检验：日期：记录：日期：钢筋安装质量交验单施工单位：合同号：监理单位：编号：ZJ-076-钢筋网质量交验单施工单位：合同号：363预制桩钢筋安装质量交验单施工单位：合同号：364钢丝、钢绞线先张法质量交验单施工单位：合同号：365粗钢筋先张法质量交验单施工单位：合同号：366后张法预应力管道质量交验单施工单位：合同号：监理单位：编号：ZJ-081367预应力张拉记录表（一）施工单位：合同号：监理单位：编号：ZJ-082-368预应力张拉记录表（二）施工单位：合同号：监理单位：编号：ZJ-083-369混凝土施工原始记录表施工单位：合同号：监理单位：编号：ZJ-084-□□□-□□□□□□-□□□□后张法质量检验表施工单位：合同号：371基础砌体质量检验表施工单位：合同号：372墩、台身砌体质量检验表施工单位：合同号：监理单位：编号：ZJ-087-373侧墙砌体质量检验表施工单位：合同号：374施工单位：合同号：监理单位：编号：ZJ-089-□□□-□□□□□□-□□□□施工单位：合同号：监理单位：编号：ZJ-090-□□□-□□□□□□-□□□□明挖（扩大）基础质量检验表施工单位：合同号：377钻孔记录表施工单位：合同号：监理单位：编号：ZJ-092-□□□-□□□□□□-□□□□记录员：日期：质检员：日期：378钻孔桩成孔交验单施工单位：合同号：监理单位：编号：ZJ-093379钻孔桩终孔后灌注混凝土前检查记录表施工单位：合同号：监理单位：编号：ZJ-094-□□□-□□□□□□-□□□□水下混凝土灌注记录表施工单位：合同号：--监理单位：编号：ZJ-095-钻孔灌注桩质量检验表施工单位：合同号：监理单位：编号：ZJ-096-382挖孔记录表施工单位：合同号：监理单位：编号：ZJ-097-记录员：日期：质检员：日期：383挖孔桩护壁检查记录表施工单位：合同号：384挖孔桩成孔交验单施工单位：合同号：监理单位：编号：ZJ-099-□□□-□□□□□□-□□□□385挖孔桩终孔后灌注混凝土前检查记录表施工单位：合同号：监理单位：编号：ZJ-100施工单位：合同号：监理单位：编号：ZJ-101-387施工单位：合同号：监理单位：编号：ZJ-102-388沉桩质量检验表施工单位：合同号：389地下连续墙质量检验表施工单位：合同号：390沉井质量检验表施工单位：合同号：监理单位：编号：ZJ-105-391双壁钢围堰的制作拼装质量检验表施工单位：合同号：392沉井或钢围堰封底混凝土质量检验表施工单位：合同号：393承台（系梁）质量检验表施工单位：合同号：394大体积混凝土结构质量检验表施工单位：合同号：395墩、台身质量检验表施工单位：合同号：396柱或双壁墩质量检验表施工单位：合同号：397墩、台身安装质量检验表施工单位：合同号：398墩、台帽或盖梁质量检验表施工单位：合同号：399台背填土质量检验表施工单位：合同号：监理单位：编号：ZJ-114-400台背填土施工记录表施工单位：监理单位：合同号：编号：ZJ-114-1-注：台背填土须分层分侧填表（每层每侧一张）。
桥梁工程质量检验单（编号C—2）桥梁工程现场质量检验单目录1、桥梁工程现场质量检验单使用说明2、桥梁总体现场质量检验报告单————————————C-2-13、钻孔桩桩孔现场质量检验报告单———————————C-2-24、挖孔桩现场质量检验报告单—————————————C-2-35、钻孔桩钢筋现场质量检验报告单———————————C-2-46、钻孔灌注桩现场质量检验报告单———————————C-2-57、混凝土浇筑申请报告单———————————————C-2-68、桥涵基坑现场质量检验报告单————————————C-2-79、浆砌片石基础现场质量检验报告单——————————C-2-810、现浇混凝土结构模板现场质量检验单—————————C-2-911、混凝土基础现场质量检验报告单———————————C-2-1012、承台现场质量检验报告单——————————————C-2-1113、墩、台身现场质量检验报告单————————————C-2-1214、墩、台身砌体现场质量检验报告单——————————C-2-1315、侧墙砌体现场质量检验报告单————————————C-2-1416、柱式墩或双壁墩现场质量检验报告单—————————C-2-1517、墩、台帽或盖梁现场质量检验报告单—————————C-2-1618、预制梁、板现场质量检验报告单———————————C-2-1719、就地浇筑梁（板）现场质量检验报告单————————C-2-1820、悬臂浇筑现场质量检验报告单————————————C-2-1921、悬臂拼装现场质量检验报告单————————————C-2-2022、钢筋加工及安装现场质量检验报告单—————————C-2-2123、钢丝、钢绞线先张法现场质量检验报告单———————C-2-2224、粗钢筋先张法现场质量检验报告单——————————C-2-2325、后张法现场质量检验报告单—————————————C-2-2426、千斤顶施加预应力与放松记录表———————————C-2-2527、构件压浆记录表——————————————————C-2-2628、千斤顶施加预应力记录表——————————————C-2-2729、支座安装现场质量检验报告单————————————C-2-2830、梁、板安装现场质量检验报告单———————————C-2-2931、护栏安装现场质量检验报告单————————————C-2-3032、桥面铺装现场质量检验报告单————————————C-2-3133、伸缩缝装置现场质量检验报告单———————————C-2-32桥梁工程现场质量检验单使用说明1、本表为桥梁工程和交通安全设施现场质量检验报告单，是将分项工程检验结果汇于本表内，由承包人填写。
桥梁总体质检表
承包单位：路港集团有限公司合同号：06 监理单位：中国公路工程咨询集团有限公司编号：
灌注桩钢筋加工及安装质检表
承包单位：山东沂蒙交通工程有限公司合同号：08
监理单位：中国公路工程咨询集团有限公司编号：
注:假如加劲筋共4根，钢筋直径Φ25，制成箍径D=119mm，则记作“内4Φ25D119” 保护层按耳筋焊接后突出主筋外的数值来记录。
洞新高速公路
挖孔灌注桩质检表
承包单位：山东沂蒙交通工程有限公司 合同号：08 监理单位：中国公路工程咨询集团有限公司 编 号： ZJ607
钢筋网检查表
承包单位：山东沂蒙交通工程有限公司合同号：08 监理单位：中国公路工程咨询集团有限公司编号：
现浇砼构造物模板安装质检表
承包单位：山东沂蒙交通工程有限公司合同号：08 监理单位：中国公路工程咨询集团有限公司编号：
注：使用的模板及底座须事先申报。
允许偏差见“桥涵施工规范”。
预制砼梁、箱、板模板质检表
承包单位：山东沂蒙交通工程有限公司合同号：08 监理单位：中国公路工程咨询集团有限公司编号：。
