沥青路面裂缝检测方法及评价指标

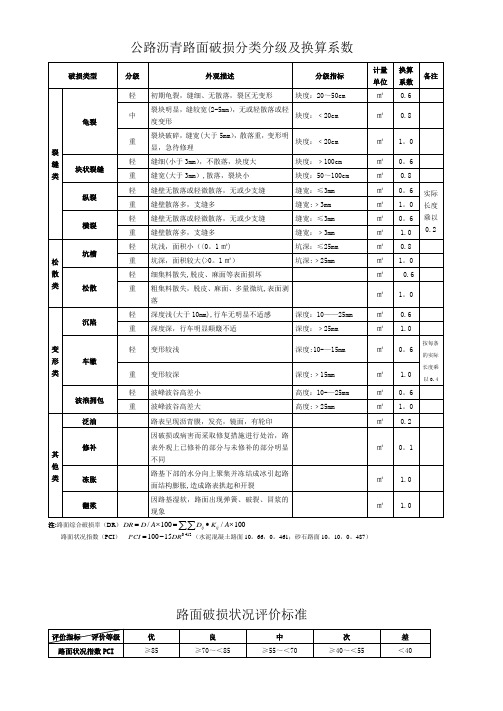

公路沥青路面破损分类分级及换算系数注:路面综合破损率（DR ）100/100/⨯•=⨯=∑∑A K DA D DR ij ij路面状况指数（PCI ） 412.015100DR PCI -=（水泥混凝土路面10。

66，0。

461；砂石路面10。

10，0。

487）路面破损状况评价标准一、公路沥青路面养护质量标准1。

沥青路面养护质量标准（1)沥青路面平整度、抗滑性能及路面状况的养护质量标准应符合表4—1 的规定。

平整度、抗滑性能及破损状况的养护质量标准表4-1注:(1)对于其他等级公路的平整度方差б:沥青碎石、贯入式应取低值4.5，沥青表面处治取中值5.5，碎砾石及其它粒料类路面取高值7.0；（2）对于其他等级公路的平整度三米直尺指标:沥青碎石、贯入式应取低值10,沥青表面处治取中值12,碎砾石及其它粒料类路面取高值15;(3)二级公路沥青混凝土路面可参照高速,一级公路的质量标准.（2）沥青路面强度的养护质量标准应符合表4—2 的规定。

沥青路面强度的养护质量标准表4—2（3）沥青路面车辙养护质量标准应符合表4—3 的规定。

沥青路面车辙养护质量标准表4—3注：对于其他等级公路不对车辙深度作要求。

(4）沥青路面应保持横坡适度，以利排水,各种路面类型的路拱坡度宜符合表4—4 的规定。

沥青路面横坡度表4—4注：对于高速、一级公路路拱横坡的养护标准可视情况比表列值低0。

5% ，其他等级公路的路拱横坡可视公路等级的情况比《公路工程技术标准》（JTJ001)中相应得设计值低0。

5% 作为养护标准.2.大修、中修、改建、专项工程的质量标准(1）对沥青路面采取大修补强、中修罩面、改建及实施专项养护工程时,除参照本技术规定外，还应参照《公路工程质量检查评定标准》（JTJ071）规定执行。

（2）沥青路面平整度、抗滑性能、路面状况、强度、车辙及路拱横坡度的养护，若达不到表4—1~表4-4的规定标准时，应采取适当的措施对其进行处治予以修复，以达到规定的要求。

沥青路面质量标准及检验方法
1检查数量：
1）厚度抽检每1000m2道路，1点。

2）高程：每20m抽检1点。

3）中线偏位：每100m抽检1点。

4）宽度：每40m检测1点。

5）抗滑摩擦系数和构造深度：每200m抽检1点。

6）每100m平整度标准差。

检测：路宽小于9m检查1点；路宽9m〜15m检查2点；路宽大于15m检查3点。

7）每20m平整度最大间隙检测：路宽小于9m检查1点;路宽9m〜15m检查2点;路宽大于15m检查3点。

8）横坡:每20m,路宽小于9m检查2点；路宽9m〜15m检查4点；路宽大于15m检查6点。

9）井框：每座均检查。

10）弯沉值：每车道、每20m测1点。

2质量标准和检验方法：
注：1 测平仪为全线每车道连续检测每100m计算标准差。

，无测平仪时可采用3m
直尺检测。

2平整度、抗滑性能也可采用自动检测设备进行检测。

3底基层表面、下面层应按设计规定用量撒泼透层油、黏层油。

4中面层、底面层仅进行中线偏位、平整度、宽度、横坡的检测。

5改性（再生）沥青混凝土路面可根据此表进行检验。

6十字法检查井框与路面高差，每座检查井均应检查。

十字法检查中，以平行于
道路中线，过检查井盖中心的直线作为基线，另一条线与基线垂直，构成检查用十字线。

沥青路面质量标准和检验方法（冷拌）
沥青路面质量标准和检验方法（贯入式）。

沥青路面破损检测沥青路面的破损类型(1)裂缝。

包括龟裂、块裂及各类单根裂缝等。

龟裂也称网裂，指裂缝与裂缝相连接成龟甲纹状的不规则裂缝，且其短边长度不大于40cm。

在路面纵向有平行密集的裂缝，虽未成网，但其距离不大于30cm者，也属龟裂。

块裂为沥青路面的不规则裂缝，裂缝与裂缝连接成网，其短边长度大于40cm、但长边长度小于3m o龟裂与块裂测定均以面积(rrf)计。

单根裂缝是指裂缝之间互不连接，或虽有连接但距离在三米以上者，可以细分为横向裂缝、纵向裂缝、路面与桥涵构造物的接头裂缝、施工裂缝、水泥板接缝的反射裂缝等。

裂缝测定以长度(m)计。

边缘裂缝(啃边)是指靠路肩边缘由于冻胀、基层或路基的承载力不足引起的纵向局部性开裂，根据严重程度计算长度或面积。

(2)变形。

包括车辙、沉陷、壅包、波浪。

(3)松散。

包括掉粒、松散、剥落、脱皮等引起的集料散失现象、坑槽等。

(4)其他。

包括泛油、磨光(抗滑性能差)及各类修补等沥青路面破损严重程度可分为轻微、中度、严重三种对强度不足或疲劳引起的沥青路面荷载性裂缝(龟裂)，宜在春季或雨季最不利季节之后调查。

对由于温度收缩引起的非荷载性裂缝(块裂及横裂缝)，宜在冬季以后观测。

对于车辙、壅包、波浪等热稳定性变形，宜在夏季观测，对松散类破损宜在雨季观测。

也可在规定的同一时间观测。

需要时还可定期观测，以了解破损情况。

以便于裂缝观测，宜选择在雨后(或预先洒水)路表已干燥但尚有水迹的时机观测。

检测器具与材料(1)量尺。

钢卷尺、皮尺、钢尺等(2)破损记录纸(毫米方格纸)(3)高速摄影车或其他高效测试设备。

(4)其他。

粉笔、扫帚、小红旗及安全标志等。

准备工作(1)选择测试路段，并量测其路面的长度及宽度，计算测试路段总面积（八）(2)在毫米方格纸上按比例绘制破损记录方格，填好里程桩号(3)若路面不清洁妨碍观测时，应用扫帚清扫路面。

(4)观测前应通报有关交通管理部门，观测时应有专人指挥交通(必要时可封闭交通)，并设置交通安全标志等以确保观测车及观测者的安全。

公路沥青路面检测项目
公路沥青路面检测是确保道路质量与安全的重要环节，涉及多个关键项目和指标。

以下是公路沥青路面检测的主要项目及其重要性：
破损检测：此项目旨在评估沥青路面的损坏程度。

通过定期巡查，检查员可以记录路面上的裂缝、坑洼和其他形式的损坏，进而确定修复和养护的需求。

平整度检测：平整度是衡量路面行驶舒适性和安全性的重要指标。

通过专业的平整度仪器，可以测量路面的起伏和颠簸程度，从而评估路面的维护状况。

摩擦系数检测：摩擦系数反映了路面与车辆轮胎之间的摩擦力，直接影响行车安全。

通过专门的摩擦系数测试设备，可以测量路面的抗滑性能，确保路面在湿滑条件下仍能提供足够的摩擦力。

压实度检测：压实度是评估沥青路面密实程度的关键指标。

通过核子密度仪等设备，可以测量路面的压实度，从而判断路面的承载能力和耐久性。

沥青含量检测：沥青含量决定了沥青路面的柔性和耐久性。

通过取芯和实验室分析，可以检测沥青路面的沥青含量，确保其符合设计要求。

路面结构强度检测：通过弯沉试验等方法，可以评估沥青路面的结构强度，判断其是否能够承受车辆荷载和自然环境的影响。

综上所述，公路沥青路面的检测项目繁多而重要，涉及破损、平整度、摩擦系数、压实度、沥青含量和结构强度等多个方面。

这些检测项目共同构成了公路沥青路面质量与安全的重要保障，为道路使用者提供了更加舒适、安全的行车环境。

沥青路面水稳基层裂缝检测方法和处治措施摘要：沥青路面水稳基层裂缝的形成对道路使用和维护带来了诸多问题。

本文综合分析了沥青路面水稳基层裂缝的形成原因，并详细阐述了非破坏性检测和破坏性检测两类常用的裂缝检测方法。

此外，针对裂缝的修复与加固，探讨了预防措施和修复技术，包括材料选择、施工工艺优化和环境控制等。

通过合理的预防措施和科学的修复与加固技术，可以降低沥青路面水稳基层裂缝的形成风险，并提高道路的耐久性和安全性。

关键词：沥青路面；水稳基层；裂缝检测；预防措施；修复与加固1引言在道路交通中，沥青路面是常见的路面类型之一，而水稳基层是支撑沥青路面的重要组成部分。

然而，沥青路面水稳基层裂缝的产生给道路的使用和维护带来了诸多问题。

裂缝的存在会导致路面结构的损坏和功能下降，甚至引发事故。

沥青路面水稳基层需要进行定期养护，而在养护阶段最为重要的就是对道路的路面状态进行检测，通过应用合理的检测方法，明晰路面的使用情况，进而有效开展对路面病害的预防工作。

所以，相关工作人员应对路面检测方法进行研究，使其能够更加直观地反映路面问题。

沥青路面水稳基层裂缝的检测方法和处治措施已经得到广泛的研究和应用。

在非破坏性检测方面，地面雷达技术、红外成像技术和声波检测技术等被广泛运用于裂缝的识别和定位[1]。

这些方法具有快速、准确、无损的特点，可以实现对路面裂缝的大面积检测。

而破坏性检测方法主要通过钻孔取样与实验室试验以及人工剖面观察等手段，获取更详细的裂缝信息[2]。

此外，已经有很多关于预防和修复水稳基层裂缝的研究，包括材料选择、施工工艺优化和加固措施的应用。

这些研究为我们提供了丰富的经验和方法。

本论文旨在探讨沥青路面水稳基层裂缝的检测方法和处治措施，以提高道路的耐久性和安全性。

通过综合分析已有的研究成果，以及结合非破坏性和破坏性检测方法，寻求有效的裂缝检测手段，并提出针对性的处治方案。

2沥青路面水稳基层裂缝的形成原因2.1定义和分类水稳层是水泥稳定碎石层的简称，采用水泥固结级配碎石，通过压实、养护而成。

沥青路面养护技术一、路面调查路面调查是运用各种仪器设备对路面状况进行检测,并据以评定路面的使用功能,确定养护工程的类别和工程量的大小,为进行养护工程设计、制定养护生产方案和养护处治方案供应依据,并为建立路面管理系统积累数据,以便进行科学的管理。

下面介绍几种常见病害的调查方法。

(一)路面裂缝的调查方法1.实地测量法。

测量路段以百米桩之间为一区间,进行测量、汇总。

对于沥青(渣油)路面和碎(砾)石路面的裂缝,凡成块(网)状者则直接量测其面积(m2),属于单条的裂缝,则测其实际长度(m),均按其计算宽度0.2m折算成面积(m2)。

62.裂缝测定车(连续摄影)法。

按每条车道连续具体检测数十公里裂缝,测定车速为30-50km/h。

摄影时间最佳选择:在雨后路面表面已干,但裂缝尚湿未干的夜晚,裂缝清楚,车辆少;在白天每条车道洒水约1000—2000kg后进行。

(二)路面纵向凹凸(波浪)搓板的调查方法1.实地量测法(水平线绳量测法)。

将调查路段按路面全宽顺纵向分成50m间隔,在间隔段落内进行测定;当多间隔存在有连续纵向凹凸(波浪)搓板时,用此类间隔的多少乘以间隔的长度和车道的宽度记录面积;量测纵向凹凸(波浪)的波峰与波谷的深度中的较大值:对于水泥混凝土,由于相邻混凝土板的折曲产生的纵向凹凸,对接缝部分进行水准测量(与构造物连接部位产生折曲的状况也同样处理),读取D、L值,记录时D以mm计,L以cm计。

一般采纳直尺、测绳、木水准尺测定。

2.测定车(连续摄影)法。

连续检测数十厘米的波浪、搓板;测定车时速50-60km/h;按每条车道进行测量;以最小间隔5m,连续对波浪、搓板进行摄影;摄影时间最佳选择:沥青路面和水泥混凝土路面宜在晴朗的晚上,波浪、搓板最为清楚;砂石路面最宜在晴朗的晚上,路面处于半干状态,峰谷特殊清楚;照片摄影结果使用电算处理,将D1、D2算出并记录下来。

(三)路面松散、坑槽、沉陷、啃边的调查方法1.实地量测法(水平线绳量测法)。

精心整理公路沥青路面破损分类分级及换算系数=⨯∙=∑∑A/⨯100/100DRDDAKijij路面状况指数（PCI）412.0=（水泥混凝土路面10.66，0.461;砂石路面10.10，0.487）15PCI-100DR路面破损状况评价标准一、公路沥青路面养护质量标准1.沥青路面养护质量标准（1）沥青路面平整度、抗滑性能及路面状况的养护质量标准应符合表4-1 的规定。

平整度、抗滑性能及破损状况的养护质量标准表4-15.5，（3）沥青路面车辙养护质量标准应符合表4-3 的规定。

沥青路面车辙养护质量标准表4-3注：对于其他等级公路不对车辙深度作要求。

（4）沥青路面应保持横坡适度，以利排水，各种路面类型的路拱坡度宜符合表4-4 的规定。

沥青路面横坡度表4-4注：对于高速、一级公路路拱横坡的养护标准可视情况比表列值低0.5% ，其他等级公路的路拱横坡可视公路等级的情况比《公路工程技术标准》（JTJ001）中相应得设计值低0.5% 作为养护标准。

2.大修、中修、改建、专项工程的质量标准（1）对沥青路面采取大修补强、中修罩面、改建及实施专项养护工程时，除参照本技术规定外，还应参照《公路工程质量检查评定标准》（JTJ071）规定执行。

（2）沥青路面平整度、抗滑性能、路面状况、强度、车辙及路拱横坡度的养护，若达不到表4-1～表4-4的规定标准时，应采取适当的措施对其进行处治予以修复，以达到规定的要求。

二、养护材料要求1.基本要求沥青材料，耐久性和2.技术要求），《公路沥规程》（JTJ052）（JTJ058）的规定执行。

1.包括：路面破损状况、平整度、强度及抗滑性能。

各项评价内容所用的指标及其关系如图4-1所示。

指 标 调查内容 评价指标 综合指标图4-1评价指标关系图2.路面状况指数（PCI ） 路面破损状况的评价标准根据路面破损情况，可将路面质量分为优、良、中、次、差五个等级。

评价标准宜符合表4-9的规定，各地可根据当地的使用要求、经济条件、自然条件对此标准作适当的调整。

沥青路面质量评估报告一、引言沥青路面作为城市交通建设中的重要组成部分，承担着车辆行驶、人员出行等重要功能。

因此，对沥青路面的质量进行评估至关重要。

本报告旨在对一些城市的沥青路面质量进行评估，为相关部门提供参考，以便进行维修和改进。

二、评估方法本次评估采用了综合评价法，综合考虑了以下几个指标：1.沥青路面的平整度：通过测量路面的波浪度来评估其平整度，波浪度越小，平整度越好；2.沥青路面的耐久性：通过检查路面的裂缝、坑洼等病害来评估其耐久性，病害越少，耐久性越好；3.沥青路面的密实度：通过取样实验来评估沥青路面的密实度，密实度越高，路面质量越好；4.沥青路面的抗滑性：通过湿滑系数的测定来评估沥青路面的抗滑性，湿滑系数越大，抗滑性越好。

三、评估结果根据实地测量和数据分析，本次评估得出以下结果：1.沥青路面的平整度评估结果：经过GPS测量，发现有部分路段存在波浪度较大的状况，特别是道路中心线附近。

整体来说，有4%的路段波浪度超过了标准要求，需要进行平整度改善工作。

2.沥青路面的耐久性评估结果：通过对路面进行检查，发现约有5%的路段存在裂缝、坑洼等病害。

这些病害主要集中在车辆经过频率较高的路段，需要进行及时维修。

3.沥青路面的密实度评估结果：通过取样实验，发现部分路段的密实度达不到标准要求，主要原因是施工过程中未严格控制沥青混凝土的配合比例和施工工艺。

对于这些路段，需要进行重新施工。

4.沥青路面的抗滑性评估结果：通过湿滑系数测定，发现整体抗滑性较好，但还存在部分路段在雨天或者结冰天气下容易发生打滑现象。

这些路段需要加强防滑措施，提高路面的抗滑性。

四、改进措施根据评估结果，提出以下改进建议：1.针对波浪度较大的路段，可采取磨平或重新施工的方法，以提高路面的平整度。

同时，加强对施工过程的管理和监控，确保施工质量。

2.针对存在裂缝、坑洼等病害的路段，及时进行维修，修复路面的病害，以延长路面的使用寿命。

3.针对密实度不达标的路段，需要重新施工，确保沥青混凝土的配合比例和施工工艺符合标准要求。

沥青路面裂缝检测方法及评价指标一、前言沥青路面裂缝是常见的路面病害之一，对路面的使用寿命和行车安全都会产生影响。

及时检测和评价沥青路面裂缝的情况是非常必要的。

本文将介绍沥青路面裂缝检测方法及评价指标。

二、沥青路面裂缝检测方法1. 目视法目视法是最简单、最常用的沥青路面裂缝检测方法。

通过人工巡视路面，观察是否有明显的裂缝出现。

这种方法适用于小范围、低速道路或停车场等场所。

2. 手持式摄像机法手持式摄像机法是利用高清摄像机对整个道路进行拍摄，并通过特定软件进行处理和分析，以便得到更准确的数据和图像。

3. 激光扫描法激光扫描法是一种高精度、高效率的沥青路面裂缝检测方法。

它利用激光扫描仪对道路表面进行扫描，然后通过计算机图像处理技术得到道路表面三维图像，并进一步分析出裂缝的位置、宽度和深度等信息。

4. 微波辐射法微波辐射法是一种非接触式的沥青路面裂缝检测方法。

它利用微波辐射器对道路表面进行扫描，通过测量微波反射信号的强度和时间延迟等参数，进而分析出道路表面的裂缝情况。

三、沥青路面裂缝评价指标1. 裂缝密度裂缝密度是指单位长度内的裂缝数量。

通常用米/公里表示，也可以用每平方米的裂缝数量来表示。

一般来说，裂缝密度越大，说明路面状况越差。

2. 裂缝宽度裂缝宽度是指沥青路面上裂缝的最大宽度。

通常以毫米为单位表示。

裂缝宽度越大，说明路面状况越严重。

3. 裂缝深度裂缝深度是指沥青路面上裂缝的最大深度。

通常以毫米为单位表示。

裂缝深度越大，说明路面状况越严重。

4. 裂缝长度裂缝长度是指沥青路面上裂缝的总长度。

通常用米表示。

裂缝长度越长，说明路面状况越差。

四、结论通过以上介绍，我们知道了沥青路面裂缝的检测方法及评价指标。

在实际工作中，应根据具体情况选择合适的检测方法，并结合评价指标对路面进行全面评估，以便及时采取有效措施维护道路安全和使用寿命。
