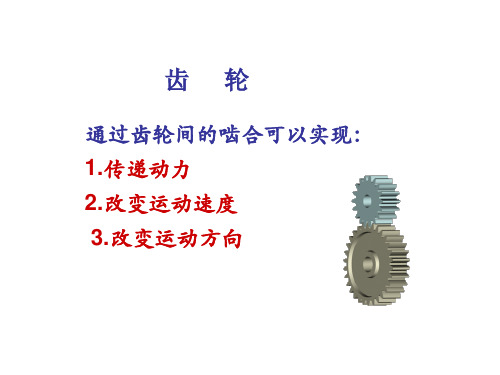

齿轮
通过齿轮间的啮合可以实现：
1.传递动力
2.改变运动速度
3.改变运动方向
常见的齿轮传动的形式有：
1.圆柱齿轮传动——两齿轮轴线平行
2.圆锥齿轮传动——两齿轮轴线相交
3.蜗轮蜗杆传动——两齿轮轴线交叉
（点击图形演示动画）齿轮传动的基本知识
齿轮传动的形式还有：
1.齿轮齿条传动——将旋转运动变为直线运动
2.内啮合齿轮传动——适用于轴间距离小，结构更
紧凑的传动
（点击图形演示动画）齿轮传动的基本知识
圆柱齿轮的轮齿均匀分布在圆柱面上，有直齿、斜齿和人字齿。
（点击图形演示动画）
圆柱齿轮的轮齿有标准与变位之分，凡轮齿符合标准规定的为标准齿轮。
在标准基础上轮齿作某些改变的即为变位齿轮。
1.直齿圆柱齿轮的规定画法
⑴单个齿轮的画法
齿顶圆（齿顶线）—粗实线
分度圆（分度线）—细点画线
齿根圆—细实线（可省略）
轮齿按不剖绘制齿轮其余部分按其投影绘制
⑵啮合齿轮的画法
齿轮啮合画法同单个的画法类似，作图时只是注意以下两点：
1.两啮合齿轮的分度圆应相切
2.啮合区中有一齿轮的齿顶线为虚线
2、斜齿圆柱齿轮的画法：
斜齿轮的画法和直齿轮相同，只是用三条与齿向相同的细实线表示螺旋线的方向。
斜齿圆柱齿轮的啮合画法：。
机械制图齿轮的画法(课堂PPT)
一、齿轮的定义和分类
齿轮是机械传动中常用的一种元件，可以把动力沿着轴
线传递到另一个轴上，实现功率传输、速度变换和转矩变换等功能。
齿轮可以分为直齿轮、斜齿轮、内齿轮、齿条和蜗轮等几种类型，其中直齿轮和斜齿轮应用最为广泛。
二、齿轮的基本参数
1. 基本齿形参数：这是指齿轮齿形的几何参数，包括齿高、齿宽、齿顶高等。
这些参数在制图时需要根据实际情况进行选择和绘制。
2. 齿轮模数：齿轮模数是指齿轮齿轮齿数和它的分度圆
直径之比。
它是齿轮设计和制造的重要参数，通常用正整数来表示。
3. 齿隙系数：齿隙系数是指齿轮每对齿间的间隙与模数
的比值。
它的大小对齿轮啮合的精度和传动性能有影响。
4. 顶隙和底隙：齿轮上的顶隙和底隙分别指顶圆和根圆
处齿轮齿面与齿面之间的间隙，通常用来保证齿轮之间的啮合，以避免出现卡顿。
5. 齿轮材料：齿轮通常是用高强度的合金钢或者灰铸铁
制成的。
三、齿轮的绘制
1. 直齿轮绘制
直齿轮的绘制首先需要确定它的模数和齿数等参数，然
后按照以下步骤进行：
步骤1：画出齿轮的分度圆和齿数。
步骤2：通过分度圆绘制出齿槽和齿宽。
步骤3：从分度圆向外画出顶圆和顶高。
步骤4：从分度圆向内画出底圆和根高。
步骤5：连接齿面和齿间曲线。
步骤6：在齿槽中间画出斜齿嵌接和啮合点的圆弧。
步骤7：根据实际情况绘制添加齿轮键槽和轴孔等构件。
2. 斜齿轮绘制
斜齿轮的绘制和直齿轮类似，只需将齿面的等距线和分
度圆上的等距线都按一定比例进行斜置即可。
注意，斜齿轮的齿面曲线的中线应该始终与两个轮齿的贴合点垂直。
四、齿轮的注意事项
1. 齿数的选择：齿数的多少影响齿轮的直径大小和精度
要求，一般情况下，齿数越多直径越小，精度要求越高。
2. 齿轮啮合：齿轮与齿轮之间的啮合应该保持良好的配合，否则会影响传动效率和噪音。
3. 齿面加工：齿面加工需要较高的精度和技术要求，加
工质量对齿轮传动性能和使用寿命有很大影响。
4. 材料选择：齿轮的制造材料应具有较高的强度和耐磨性，以保证长期稳定的传动性能和寿命。
五、齿轮的应用领域
齿轮广泛应用于机械、电力、汽车、冶金、石化等行业中，是实现大功率传输和速度变换的重要元件。
除此之外，齿轮还被应用于各种大型机械设备中，如轮式挖掘机、钢铁机械、码头机械等。
