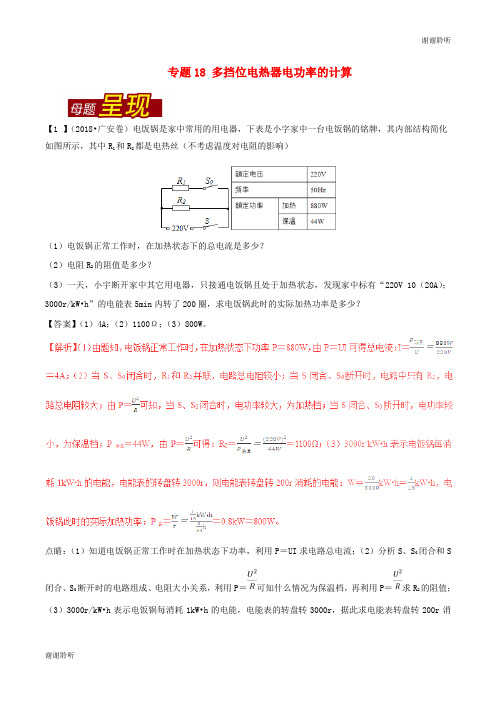

专题18 多挡位电热器电功率的计算【1 】（2018•广安卷）电饭锅是家中常用的用电器，下表是小字家中一台电饭锅的铭牌，其内部结构简化如图所示，其中R1和R2都是电热丝（不考虑温度对电阻的影响）（1）电饭锅正常工作时，在加热状态下的总电流是多少？（2）电阻R2的阻值是多少？（3）一天，小宇断开家中其它用电器，只接通电饭锅且处于加热状态，发现家中标有“220V 10（20A）；3000r/kW•h”的电能表5min内转了200圈，求电饭锅此时的实际加热功率是多少？【答案】（1）4A；（2）1100Ω；（3）800W。
点睛：（1）知道电饭锅正常工作时在加热状态下功率，利用P＝UI求电路总电流；（2）分析S、S0闭合和S闭合、S0断开时的电路组成、电阻大小关系，利用P＝可知什么情况为保温档，再利用P＝求R2的阻值；（3）3000r/kW•h表示电饭锅每消耗1kW•h的电能，电能表的转盘转3000r，据此求电能表转盘转200r消耗的电能，再利用P＝求电饭锅此时的实际加热功率。
【2】（2018•重庆A卷）小峻家中有一个浴足盆,其部分铭牌信息如图甲所示,如图乙为溶足盆的工作电路,R1、R2均为电热丝,当开关S接a、b触点时,溶足盆的挡位不同。
求：(1)额定加热电流(2)R1和R2的阻值各为多少欧?(3)在用电高峰期,小峻关闭家中其它用电器,只让浴足盆通电,使其处于加热状态1min电能表(如图丙所示)的圆盘转了30转,则浴足盆加热的实际电功率为多少瓦?【答案】见解析所示【解析】(1)解额定加热电流I加＝＝4A;由图可知当s接a时处于加热状态，此时电路中只有R2，所以R2＝＝55，R串＝＝484,所以R1＝R串-R2＝484-55＝429(3)圆盘转了30转消耗的电能W＝＝0.01kw t＝1min＝h所以P＝0.6kw＝600W.【3】（2018•天津卷）图为某电热器的电路原理图，通过将开关S置于不同的位置，可以实现“加热”和“保温”两种状态的变换，对应的额定功率分别为800W和40W。
专题18 多挡位电热器电功率的计算【1 】（2018•广安卷）电饭锅是家中常用的用电器，下表是小字家中一台电饭锅的铭牌，其内部结构简化如图所示，其中R1和R2都是电热丝（不考虑温度对电阻的影响）（1）电饭锅正常工作时，在加热状态下的总电流是多少？（2）电阻R2的阻值是多少？（3）一天，小宇断开家中其它用电器，只接通电饭锅且处于加热状态，发现家中标有“220V 10（20A）；3000r/kW•h”的电能表5min内转了200圈，求电饭锅此时的实际加热功率是多少？【答案】（1）4A；（2）1100Ω；（3）800W。
点睛：（1）知道电饭锅正常工作时在加热状态下功率，利用P＝UI求电路总电流；（2）分析S、S0闭合和S闭合、S0断开时的电路组成、电阻大小关系，利用P＝可知什么情况为保温档，再利用P＝求R2的阻值；（3）3000r/kW•h表示电饭锅每消耗1kW•h的电能，电能表的转盘转3000r，据此求电能表转盘转200r消耗的电能，再利用P＝求电饭锅此时的实际加热功率。
【2】（2018•重庆A卷）小峻家中有一个浴足盆,其部分铭牌信息如图甲所示,如图乙为溶足盆的工作电路,R1、R2均为电热丝,当开关S接a、b触点时,溶足盆的挡位不同。
求：(1)额定加热电流(2)R1和R2的阻值各为多少欧?(3)在用电高峰期,小峻关闭家中其它用电器,只让浴足盆通电,使其处于加热状态1min电能表(如图丙所示)的圆盘转了30转,则浴足盆加热的实际电功率为多少瓦?【答案】见解析所示【解析】(1)解额定加热电流I加＝＝4A;由图可知当s接a时处于加热状态，此时电路中只有R2，所以R2＝＝55，R串＝＝484,所以R1＝R串-R2＝484-55＝429(3)圆盘转了30转消耗的电能W＝＝0.01kw t＝1min＝h所以P＝0.6kw＝600W. 【3】（ 2018•天津卷）图为某电热器的电路原理图，通过将开关S置于不同的位置，可以实现“加热”和“保温”两种状态的变换，对应的额定功率分别为800W和40W。
中考物理总复习《“电热器挡位”分类计算》专项测试卷（含答案）学校:___________班级：___________姓名：___________考号：___________（一）串联类型：1.如图所示，图甲是某种电热饮水机的简化电路示意图，图乙是其有关参数，它有加热和保温两种工作状态（由机内温控开关S0自动控制）。
则：（1）温控开关S0断开时饮水机处于什么状态？（2）R1、R2的阻值是多大？（3）若在用电高峰期，该饮水机实际工作电压只有200V，则其实际加热功率多大？2.肠粉是一种广东非常出名的汉族传统小吃，属于粤菜系，源于唐朝的泷洲。
如图甲所示的迷你电热肠粉机，通过加热水，产生大量水蒸气，两分钟就可以将米浆固化成肠粉。
此肠粉机有工作和待机两个模式，其内部简化电路如图乙所示，将该机器单独接入装有如图丙所示电能表的家庭电路中正常工作。
正常工作8min，电能表指示灯闪烁800次，刚好将1.5kg 的水从20℃加热到100℃，产生高温水蒸气。
已知该机待机功率为22W，R1、R2用于发热的定值电阻，水的比热容为4.2×103J/(kg·℃)。
（1）肠粉机正常工作8min所消耗的电能；（2）肠粉机正常工作时的热效率；（3）R1的阻值。
3.下表是某款两挡位电火锅的有关参数，如图甲是其简化电路图，R1和R2为阻值额定电压U/V电火锅挡位额定功率P/W低温250220高温8801（2）电火锅正常工作时，用低温挡将2kg的水从60℃加热到70℃，求此过程中水吸收的热量。
（3）电火锅正常工作时，分别用低温挡和高温挡将质量为2kg的水加热，绘制的水温随时间变化的图像如图乙所示。
请通过计算比较使用高温挡还是低温挡更节能。
4.图甲是某型号的梳妆防雾镜，玻璃背面粘有等大的电热膜，接通电路时镜面升温，驱除水雾，便于成像，该防雾镜的相关数据如表：【c＝0.75×103J/（kg•℃）】（1）求防雾镜正常工作时的电流；（2）正常工作250s，可使玻璃镜面平均温度升高22℃，求电热膜的加热效率；（3）如图乙所示，小明给防雾镜电路连接了一个滑动变阻器R，能使电热膜的功率在原功率的25%～100%之间变化，以满足不同季节使用的需要，请求出R的最大阻值。
例1．（6 分）图10 是某电热烘干箱的简化电路图，S 是温探开关，电源电压为220V，R1是发热电阻丝，R2是阻值为110Ω的电阻。
开关S 接“2”时是高温挡，R1的电功率是110W；开关S 接“1”时是低温挡。
试求：（1）R1的阻值是多大？（2）低温挡时，电路中的电流是多大？（3）高温挡时，通电10min，R1消耗的电能是多少？1-1（8分）图9是某电火锅加热器的简化电路图，已知电源电压是220 V，R1、R2是发热电阻，开关接“1”时为低温挡，此时R1的功率是11 W，R2的功率是99 W；开关接“2”时为高温挡，试求：（1）低温挡工作时，电路中的电流是多少？（2）低温挡工作10 min，消耗的电能是多少？（3）高温挡的功率是多少？1-2（8分）图9是某课外活动小组设计的小台灯电路图。
S为单刀双掷开关，电源电压为12V且保持不变。
小灯泡的额定功率是6W，电阻R的阻值为６Ω。
当开关S接“２”时，小灯泡恰好正常发光。
若灯丝电阻不变，试求：（1）小灯泡的额定电流是多少？灯丝的电阻是多少？（2）小灯泡正常发光５min，电流通过小灯泡所做的功是多少？（3）开关S接“1”时，电阻R的功率是多少？例2．（7分）某食堂的电热蒸饭柜的简化电路如图ll所示。
R1和R2均为电热丝，R2电阻为45Ω，电热蒸饭柜的额定电压为220 V。
只闭合S，是保温状态，同时闭合S1、S2是加热状态，加热功率是4 840 W。
试求：（1）R 1的电阻是多少?（2）保温状态时，电路中的电流是多少?（3）该电热蒸饭柜保温lO min，R 1和R 2所产生的总热量。
2-1图10是某实验小组设计的加热器的简化电路图。
R1、R2是发热电阻，R2阻值是15Ω，电源电压是12 V。
该加热器有高温和低温两个挡位，低温挡的电功率是6 W。
试求：(1)低温挡时，电路中的电流是多少?(2)R1 的电阻是多少? (3)高温挡时的电功率是多少? 2-2. (8分）图9甲是用来焊接塑料管的热熔器，两个塑料管的接头部分在热熔器中熔化，再被紧压、冷却，结合为一体。
复习多档位电热器功率计算教案复多档位电热器功率计算》教案教学目标:1.能够根据给定的电阻R1,R2(R1＞R2)画出多档位电路图，并比较不同档位R总的大小。
2.能够根据Q=U2t/R和P=U2/R判断不同温档，并解释不同档位R总变化时Q和P的变化。
教学重难点:重点：理解不同档位的电阻大小关系，正确判断多档位用电器的电路图，计算不同档位的电功率。
难点：综合所学知识解答生活中的实际问题。
中考考点分析:多挡位电加热器问题属于电学中的串、并联电路问题，是中考必考内容。
学情分析:对于准备迎接中考的九年级学生，对电学问题已经有一定的基础。
对于一些稍简单的多挡位电加热器问题能够轻易解决，对于一些稍综合的多挡位电加热器问题还需要引导和训练。
教学过程:一、多档位电热器功率计算的重要性。
1.多媒体介绍多挡位电热器问题的综合性和在中考中的分值和题型。
2.引导学生思考多档位电热器问题的重要性。
二、设计电路图，比较不同电路图中R总的大小及判断档位。
1.问题一：现有两只电阻R1和R2(R1＞R2)，一个电压为U的电源，你可以组装出几种连接方式不同的电路？2.问题二：根据组内交流结果，确定电阻大小和电功率大小的排列顺序。
3.问题三：讲解如何判断功率大小，引导学生理解电路中总电阻越小，加热总功率越大，总电阻越大，加热总功率越小的规律。
三、设计多档位的电热器，并表示出功率的表达式。
1.问题四：给定两根阻值已知的电阻丝R1、R2，设计一个多档位的用电器，画出电路图，并表示出各档位的功率表达式。
2.小组合作讨论完成并进行展示、补充和评价。
四、教师总结规律并利用学案把三种类型的电路图画出来，要求学生通过开关的通断组成不同的档位。
1.介绍常见的加热电路有串联型、并联型和串、并联可互换型三种类型。
2.利用多媒体展示三种类型的电路图，并要求学生通过开关的通断组成不同的档位。
五、提升。
1.学生在学案上完成提升部分，巩固所学知识。
2.教师对学生的提升部分进行评价和反馈，帮助学生进一步掌握所学知识。
中考物理一轮复习专题练习——家用电热器（多档位问题）电功率综合计算1．图甲为某款新型电饭煲，额定电压为220V，它采用了“聪明火”技术，智能化地控制不同时间段的烹饪温度，以得到食物最佳的营养和口感。
图乙为其电路原理图，R1和R2为电阻不变的电热丝，S是自动控制开关。
将电饭煲接入220V电路中，在电饭煲工作的30min内，它消耗的电功率随时间的变化如图丙所示。
求（1）5～10min，电饭煲的功率。
（2）20～30min，电饭煲产生的总热量2．如图是电饭锅工作原理的简化电路图，电饭锅有两档，分别是高温烧煮和低温焖饭，S1为档位自动控制开关，R0和R均为电热丝，R0的阻值为1210Ω，该电饭锅铭牌技术参数如表所示（低温焖饭档额定功率模糊不清）．求：（1）电饭锅高温烧煮0.5h消耗的电能；（2）电饭锅低温焖饭时的额定功率；（3）电热丝R的阻值．3．我国北方冬天比较寒冷，许多家庭安装了一种利用电来取暖的床﹣﹣“韩式电热坑”．其工作电路可简化为如图所示，其中K为保护开关，平常处于闭合状态，当温度超过某一警戒温度时自动断开，扇形导体S为旋转型选档开关，可绕0点旋转，每次都和相邻的两触点同时接触，从而实现关、低、中、高四个档位的转换（档位顺序未知，电功率越大档位越高）．小明在家里利用所学的物理知识来测量该电热炕的电功率．他先关闭家里其它所有的用电器，然后将S旋转到与触点1、2连接，观察发现家里标有“3000r/（kW•h）”的电能表的转盘在1min内刚好转了20转．已知R1和R2是发热电阻，R2的阻值是R1的2倍，其它电阻忽略不计，小明家电压恒为220V．完成下列问题：(1)当S与触点1、2接触时，电热炕功率是多少？(2)当电热坑处于低档时，电路中通过O点的电流是多少？(3)当该电热炕处于低档，且正常工作30min，所消耗的电能可使1.8L水从25℃升高到多少摄氏度？[无热损失，c水=4.2×103J/（kg•℃），结果保留1位小数]4．某型号的电饭煲有两档开关，如图所示，其中两个电阻分别为044R=Ω，2156R=Ω．档“2”是高温烧煮模式，档“1”是保温模式，电源电压为220V．（1）当电饭煲在档“2”模式下工作时，求电路消耗的总功率．（2）当电饭煲在档“1”模式下工和时，求通过R的电流．5．图甲是芳芳家某型号电热加湿器的原理图,下表丙为其部分技术参数．R1、R2为发热电阻,不考虑温度对电阻的影响,且R2=3R1,S为旋转型开关,1、2、3,4为触点,，通过旋转开关S可实现“关”“低档”高档”之间的切换（低档为小功率加热，高档为大功率加热）（1）求加湿器处于低档位置时的发热功率;（2）某次使用加温器工作时,加湿器注水仓中加注冷水已达到最大注水量．如图乙所示是该次使用加湿器工作30min的图象,请计算加湿器在高档正常工作时消耗的电能．如果电阻R1在此次高档加热时产生的热量全部被水吸收,可以使注水仓中冷水的温度升高多少℃?[计算结果保留整数,水的比热容为4.2×10３J/（kg·℃]（3）一天,芳芳断开家中其他所有用电器,只接通加湿器在低加热,发现家中如图丁所的电能表的转盘在5min内转了27圈,求此时电阻R１的实际加热功率是多少?26．下图是普通家用两档电取暖器内部简化电路图，R 1、R 2为电热丝，且电阻阻值相同，高温档位功率为1100W ，低温档位功率为440W ，家庭电路电压U =220V ，求：（1）电取暖器处于高温档位时电路中的电流强度；（2）电路中R 1的阻值；（3）如果普通家庭生活用电的电费价格为每度0.55元，试计算用该电取暖器的低温档位取暖4小时需要缴纳的电费。
专题18 多挡位电热器电功率的计算【1 】（2018•广安卷）电饭锅是家中常用的用电器，下表是小字家中一台电饭锅的铭牌，其内部结构简化如图所示，其中R1和R2都是电热丝（不考虑温度对电阻的影响）（1）电饭锅正常工作时，在加热状态下的总电流是多少？（2）电阻R2的阻值是多少？（3）一天，小宇断开家中其它用电器，只接通电饭锅且处于加热状态，发现家中标有“220V 10（20A）；3000r/kW•h”的电能表5min内转了200圈，求电饭锅此时的实际加热功率是多少？【答案】（1）4A；（2）1100Ω；（3）800W。
点睛：（1）知道电饭锅正常工作时在加热状态下功率，利用P＝UI求电路总电流；（2）分析S、S0闭合和S闭合、S0断开时的电路组成、电阻大小关系，利用P＝可知什么情况为保温档，再利用P＝求R2的阻值；（3）3000r/kW•h表示电饭锅每消耗1kW•h的电能，电能表的转盘转3000r，据此求电能表转盘转200r消耗的电能，再利用P＝求电饭锅此时的实际加热功率。
【2】（2018•重庆A卷）小峻家中有一个浴足盆,其部分铭牌信息如图甲所示,如图乙为溶足盆的工作电路,R1、R2均为电热丝,当开关S接a、b触点时,溶足盆的挡位不同。
求：(1)额定加热电流(2)R1和R2的阻值各为多少欧?(3)在用电高峰期,小峻关闭家中其它用电器,只让浴足盆通电,使其处于加热状态1min电能表(如图丙所示)的圆盘转了30转,则浴足盆加热的实际电功率为多少瓦?【答案】见解析所示【解析】(1)解额定加热电流I加＝＝4A;由图可知当s接a时处于加热状态，此时电路中只有R2，所以R2＝＝55，R串＝＝484,所以R1＝R串-R2＝484-55＝429(3)圆盘转了30转消耗的电能W＝＝0.01kw t＝1min＝h所以P＝0.6kw＝600W. 【3】（ 2018•天津卷）图为某电热器的电路原理图，通过将开关S置于不同的位置，可以实现“加热”和“保温”两种状态的变换，对应的额定功率分别为800W和40W。
220V S R 1 S 1 R 2 多档位用电器的工作状态问题 （一）、多档位用电器的工作原理通常家用多档位用电器是通过改变开关状态来改变接入电路的电阻的大小而改变工作电路，从而改变用电器消耗的电功率，达到改变工作效果的目的。
如常见的电饭锅、电热水器加热时用消耗电功率较大的档；保温时用消耗电功率较小的档。
（二）、多档位用电器工作时所处的状态的判断方法由于家庭电路中电源电压不变（220V),电路中用电器的电阻一般不变，所以通常用公式P=U 2/R 进行判断。
1、电热器加热时（高温档），电功率P=U 2/R 较大，由于电压U 一定，则R 较小；2、电热器保温时（低温档），电功率P=U 2/R 较小，由于电压U 一定，则R 较大。
准备题：1、在下图电路中R 1>R 2，电源电压相同且恒定。
四电路总功率P 甲、P 乙、P 丙、P 丁由大到小的顺序是 。
2、分析各电路能实现几档？说出各档开关状态和相应的等效电路。
（电路中R 1《R 2，电源电压恒定）（1）在图甲中，当开关S 1 时，开关S 2 时，是低档工作状态；当开关S 1 时，开关 S 2 时，是中档工作状态；当开关S 1 时，开关S 2 时，是高档工作状态。
(2)在图乙中，当开关S 时，是低档工作状态；当开关S 时，是高档工作状态。
关键：判断电路中总电阻的大小，从而判断电路中总功率的大小。
典型例题例1、小明家买了一台电烤箱，有低、中、高三个档位的发热功率。
如图，是其内部简化电路图，开关S 1可分别与触点a 、b 接触。
已知：R 1=60Ω，R 2=180Ω，电源电压保持不变。
请分析和解答以下问题： (1)当开关S 1，置于b 端、S 2断开时，电烤箱处于什么档位? (2)电烤箱在中档位工作时，消耗的电功率是多少?(3)电烤箱在高档位工作时，对食物加热6min ，消耗的电能为多少?例2、如图是额定电压为220V 的理发用电吹风的典型电路．其中电热丝通电后可以发热，电动机通电后可以送风，正常工作时： (1)要送热风，选择开关应放在 间．(填"AB”、“BC”或“CD'’) (2)已知电动机的额定功率是120W,，当送冷风时，通电5min ，电流所做的功是多少? （3）如果电热丝电阻是55Ω，当送热风时，电路消耗的总功率是多少？例3、电饭煲的原理图如图所示，它有高温烧煮和焖饭、保温两档，通过单刀双掷开关S 进行调节，R 0为电热丝。
专项训练(十) 电热器多挡位问题
一、填空题
1．[2017·成都]某款迷你电饭煲有加热和保温两挡。
其电路如图ZX10－1所示。
已知R1＝88Ω，R2＝2112Ω，开关S滑至于________(选填“1”或“2”)时是保温挡，保温10min产生的热量_______J。
图ZX10－1
2．图ZX10－2甲是某款电热水龙头，即开即热，冷热兼用，图乙是它的原理电路，下表给出了它的部分参数，R1、R2为电热丝，通过旋转手柄带动开关S接通对应的电路，从而实现冷水、温水、热水之间切换，不考虑温度对电阻丝的影响，请回答下列问题：
甲乙
(1)开关仅与1接触时，放出的水是________(选填“冷”“温”或“热”)水，此时电路中的电流是________A。
(2)R2的电阻是________Ω。
3．如图ZX10－3所示是电热水器的原理示意图，闭合开关S，热水器处于________(选填“加热”或“保温”)状态。
电热水器使用三脚插头是为了使电热水器的____________接地。
向电热水器的蓄水箱中装入10kg的水，把这些水由20℃加热到70℃时需吸收________J的热量；如果用热效率为70%的锅炉燃烧焦炭来提供这些热量，则需要完全燃烧________kg焦炭。
[已知水的比热容为4.2×103J/(kg·℃)，焦炭的热值为3.0×107J/kg]
图ZX10－3
二、计算题
4．[2017·盐城]在综合实践活动中，小峰设计了一种煮饭电路，如图ZX10－4甲所示。
图中R1和R2均为电热丝，S1是自动控制开关，煮饭时将该电路接入220V的电路中，在20min内，电路总功率随时间变化的图像如图乙所示。
求：
(1)0～5min内通过R1的电流。
(2)30min内电路消耗的电能。
(3)10～15min内R1的电功率。
图ZX10－4
5．如图ZX10－5所示是某型号电压力锅工作电路简图，下表是其部分参数。
接通电路后，开关S自动与触点a、b 接通，1挡加热器开始加热。
当锅内混合物质温度达到102℃时，开关S自动与a、b断开，并与触点c接通，2挡加热器工作，此时锅内混合物质温度不变，保持锅内压强不变，进入保压状态。
现将质量为2.0kg、初温为36℃的混合物质放入压力锅中，接通电路使其正常工作20min。
假设加热器产生的热量全部被混合物质吸收，混合物质的比热容为c ＝4.0×103J/(kg·℃)。
求：
ZX10－5
额定电压
(1)R1、R2的阻值。
(2)电压力锅加热多少秒后开始进入保压状态。
(3)电压力锅最后2min内消耗的电能。
6．[2017·重庆]B卷如下表所示为某电烤箱的铭牌，高温挡额定功率模糊不清。
如图ZX10－6所示的虚线框内是电烤箱内部的简化电路图。
R1和R2均为电热丝，R2＝72.6Ω。
电烤箱开关接1时是低温挡，接2时是高温挡。
求：
(1)电烤箱在低温挡正常工作10min
(2)R1的阻值。
(3)在某用电高峰期，若家庭电路中只有电烤箱在高温挡工作，发现标有“3000imp/(kW·h)”的电能表的指示灯在2min内闪烁了81次，求此时家庭电路两端的实际电压。
图ZX10－6
参考答案
1．2 1.32×104
2．(1)温10 (2)60.5
[解析] (1)由题图乙可知，开关仅与1接触时，电阻R1单独接入电路；开关与1、2接触时，电阻R1和电阻R2并
联接入电路，总电阻比开关仅与1接时小。
综上，开关与1、2接触时，电路中总电阻小，功率大，放出来的是热水；开关仅与1接触时，电路中电阻比开关与1、2接触时电阻大，功率小，放出来的是温水；放温水时的电流I 1＝P 温水U ＝
2200 W
220 V ＝10 A 。
(2)开关与1、2接触时，放出来的是热水，两电阻并联，总电流I ＝P 热水U ＝3000 W 220 V ＝150
11A ，
R 2支路的电流I 2＝I －I 1＝15011A －10 A ＝40
11 A ，
R 2的电阻R 2＝U I 2＝220 V
40
11 A ＝60.5 Ω。
3．加热 金属外壳 2.1×106
0.1
[解析] 闭合开关时，电路中的电阻最小，由功率公式P ＝U
2
R 可知，当电压不变时，电阻越小，功率越大，所以此
时电热水器处于加热状态；当有金属外壳的用电器漏电时，可能会发生触电事故，故要使用三脚插头和三孔插座，使
金属外壳与大地相连，电流通过地线导入大地，防止触电事故的发生；水吸收的热量Q 吸＝c 水m 水(t －t 0)＝4.2×103
J/(kg·℃)×10 kg×(70 ℃－20 ℃)＝2.1×106
J ，燃烧焦炭需放出的热量Q 放＝Q 吸η＝2.1×106
J 70%
＝3×106
J ，要产生
这么多热量，需要完全燃烧的焦炭质量m 焦炭＝Q 放q 焦炭＝3×106
J
3.0×107
J
＝0.1 kg 。
4．解：(1)依题意可知0～5 min 内，S 1处于闭合状态，此时的电功率P 1＝1100 W ， 电路中的电流I 1＝P 1U ＝1100 W
220 V
＝5 A 。
(2)30 min 内电路消耗的电能W ＝W 1＋W 2＝P 1t 1＋P 2t 2＝1.1 kW×2060 h ＋0.44 kW×1060 h ＝0.44 kW·h＝1.584×106
J 。
(3)由(1)题可知R 1＝U I 1＝220 V
5 A
＝44 Ω。
依题意可知10～15 min 内，S 1处于断开状态，R 1与R 2串联，此时电路总电功率为P 2＝440 W ，I′1＝P 2U ＝440 W
220 V ＝2
A ，10～15 min 内R 1的电功率为P′1＝I′12R 1＝(2 A)2
×44 Ω＝176 W 。
5．解：(1)1挡加热器加热时，P 1＝550 W ，U 2R 1＋U
2
R 2＝P 1①，
2挡加热器加热时，P 2＝110 W ，U
2
R 2＝P 2②，
联立①②得：
R 1＝110 Ω，R 2＝440 Ω。
(2)P 1t 1＝cm Δt ，
t 1＝cm Δt P 1＝4.0×103
J/（kg·℃）×2.0 kg×（102 ℃－36 ℃）550 W
＝960 s 。
(3)由(2)题知20 min 内1挡加热16 min ，故后4 min 为2挡加热器工作，所以最后2 min 内电压力锅消耗的电能
为W ＝P 2t 2＝110 W×120 s＝1.32×104
J 。
6．解：(1)电烤箱在低温挡正常工作10 min 电流做的功W ＝P 低t ＝400 W×10×60 s＝2.4×105
J 。
(2)由题图可知，开关接1时，R 1与R 2串联，总电阻最大，总功率最小，电烤箱处于低温挡；开关接2时，只有R 1
接入电路，总电阻最小，总功率最大，电烤箱处于高温挡。
处于低温挡时，电路的总电阻R ＝U 2P 低＝（220 V ）
2
400 W ＝121 Ω，
则R 1的阻值R 1＝R －R 2＝121 Ω－72.6 Ω＝48.4 Ω。
(3)指示灯闪烁81次，电烤箱消耗的电能 W′＝
81 imp
3000 imp/（kW·h）
＝0.027 kW·h，
工作时间t′＝2 min ＝1
30
h ，
则电烤箱在高温挡的实际功率P 实＝W′t′＝0.027 kW·h
1
30 h ＝0.81 kW ＝810 W ；
此时家庭电路两端的实际电压U 实＝P 实R 1＝810 W×48.4 Ω＝198 V 。
