专业理论知识1 选择题（30）1.多级离心给水泵安装时，第一级叶轮出口与导叶轮间隙大于第二级的，依次下去是考虑到运行时的（转子和静止部分相对热膨胀）2.测量轴弯曲时，如果是多段异向弯曲，则应分别根据各个方位的测量值绘制弯曲曲线，这时各段的最大弯曲点在（不同方位的不同）断面上3.当室内温为25摄氏度时，所有高温管道、容器等设备的保温层表面温度不超过（50摄氏度）4.安装有机械密封的普通型泵，其最大轴向窜动量不允许超过（0.5）mm5.联轴器找中心时，当转子相邻二端中心线重合时，在转过四个测量位置后回到起始位置，则（四个测点外圆测量值相同）6.阀门的阀芯、阀座研磨工艺的步骤有粗磨、中磨（细磨、精磨）7.高压电气设备是指设备对地电压在（250V）以上者8.4BA-8型泵属于（离心式）水泵9.凝结水泵的盘根密封用水应选用（凝结水）10.多级给水泵拆下推力瓦后，应在（0度、180度）两个方向测量工作窜动11.凡是在离地面（3）米以上的地点进行工作都应视为高处作业12.移动式照明中行灯电压一般不超过（36）V13.发现有人触电应立即（切断电源）14.水泵叶轮表面应无严重磨损，叶片无严重冲刷及（汽蚀）15.联轴器与轴的组装宜采用（热装与紧压）法16.冷直轴时，锺打范围约为120度，应当（从弯曲凹点中心向两边、左右相间、交替锺打）17.当水泵输送水的压力一定时，输送水的温度越高、对应的汽化压力（越高、水就越容易汽化）18.循环水泵运行中入口真空异常升高的原因是（循环水入口水位过低或滤网被堵）19.发电厂对转速高、精度高的联轴器找中心广泛采用（双桥架百分表）的方法20.大型调速给水泵的电动机与主给水泵的连接方式为（液力）联轴器连接21.给水泵总装配完毕，为确定转子在静子内的中心位置，抬轴试验规定，当转子静挠度在0.2mm以上时，上抬起量为总抬量的45%，其目的是保持（转子比静子中心略高）22.给水泵转子做动平衡时，按扇形的弧度不能超过圆周的（10%）23.多级泵转子预组装从（低压侧）开始24.轴瓦顶部间隙的测量方法是用（压铅丝法）25.凝结水泵轴弯曲时，如轴的材料为中碳合金钢，可用捻打法冷直，采用4-6磅重的手锤利用手锤自然落下的惯性力冲打，冲打部位为（非轴颈段凹面）26.滑动轴承（圆筒瓦）的上瓦顶间隙应不轴颈直径的（0.15%-0.2%）27.泵轴弯曲的测量，是沿整根轴长装若干只百分表，测量出每个方位，各个百分表所在断面的（晃动值）的1/2，即不该方位对应断面处的弯曲值28.联轴器找中心时，每次塞尺塞入的深度、方向、位置及松紧程度应相同、塞尺片不应过多、塞尺片数以（≤3）片为宜，且塞尺片不应有拆纹29.联轴器找中心时，根据测量结果，记录在图中，由求出中心偏差值，当B/2-D/2＞0时，。

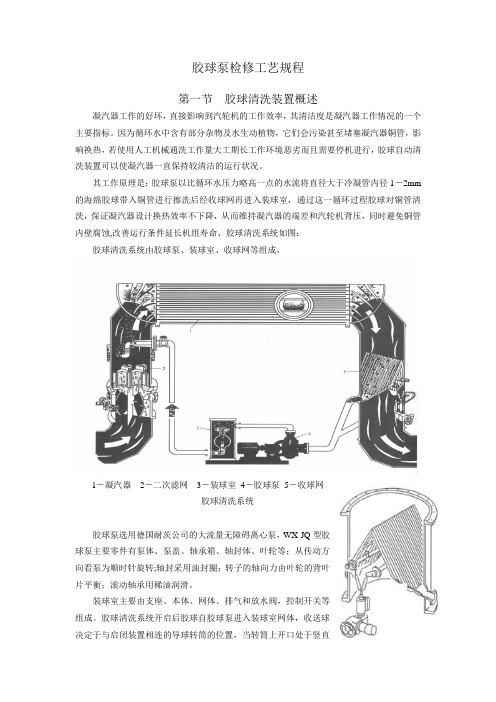

胶球泵检修工艺规程第一节胶球清洗装置概述凝汽器工作的好坏，直接影响到汽轮机的工作效率，其清洁度是凝汽器工作情况的一个主要指标。
因为循环水中含有部分杂物及水生动植物，它们会污染甚至堵塞凝汽器铜管，影响换热，若使用人工机械通洗工作量大工期长工作环境恶劣而且需要停机进行，胶球自动清洗装置可以使凝汽器一直保持较清洁的运行状况。
其工作原理是：胶球泵以比循环水压力略高一点的水流将直径大于冷凝管内径1－2mm 的海绵胶球带入铜管进行擦洗后经收球网再进入装球室，通过这一循环过程胶球对铜管清洗，保证凝汽器设计换热效率不下降，从而维持凝汽器的端差和汽轮机背压，同时避免铜管内壁腐蚀,改善运行条件延长机组寿命、胶球清洗系统如图：胶球清洗系统由胶球泵、装球室、收球网等组成，1－凝汽器2－二次滤网3－装球室4－胶球泵5－收球网胶球清洗系统胶球泵选用德国耐茨公司的大流量无障碍离心泵，WX-JQ型胶球泵主要零件有泵体、泵盖、轴承箱、轴封体、叶轮等；从传动方向看泵为顺时针旋转;轴封采用油封圈；转子的轴向力由叶轮的背叶片平衡；滚动轴承用稀油润滑。
装球室主要由支座、本体、网体、排气和放水阀，控制开关等组成。
胶球清洗系统开启后胶球自胶球泵进入装球室网体，收送球决定于与启闭装置相连的导球转筒的位置，当转筒上开口处于竖直位置时装球室处于送球状态，当转筒上的开口处于水平位置时，装球室收球状态。
收球网为双叶推拉护翼式漏斗形，由收球机构、执行机构、传动机构、控制单元组成，当启动胶球清洗系统时，收球网处于关闭状态，胶球经漏斗形收球网汇集于收球管处，在水流冲击作用下进入胶球泵；传动机构由传动丝杠，滑动部件导向板等组成，当传动丝杠传动时通过丝杠上的正反螺纹带动左右两个滑块做相反运动，从而通过导向板实现半收球网的开启或闭合。
胶球清洗系统装置安装、操作及运行维护说明书兰州宏祥电力技术开发有限责任公司2005年10月地址：兰州·东岗·嘉峪关南路38# 电话：8650380 8672277 邮政编码：730020目录一、系统简介二、系统安装要求三、系统操作说明四、系统故障分析五、系统检修维护一、系统简介我公司生产的凝汽器胶球清洗装置，适用于50～600MW汽轮机发电机组，胶球清洗装置主要由胶球泵、收球网、装球室、电控柜以及附属件等设备组成。
其工作原理是：胶球泵启动，借助水流的作用将直径大于冷凝管内径的海绵胶球挤进凝汽器冷凝管，经收球网收球再进入装球室。
通过这一过程，胶球对冷凝管进行清洗，维持冷凝管内壁清洁，保证凝汽器设计换热效率不下降，从而维持凝汽器的端差和汽轮机背压；同时避免冷凝管内壁腐蚀，改善运行条件，延长机组寿命。
胶球清洗装置系统图二、系统安装要求1、胶球泵与收球网收球管接口位置2、胶球泵收球管接口位置性能图图2 最佳性能接口方式图3 一般性能接口方式3、管道弯头形式4、胶球泵安装注意事项（1）安装检查安装前应检查泵和电机有无损伤，检查紧固件紧固情况。
管道重量不应加在水泵上，以免使泵变形。
安装时必须拧紧地脚螺栓。
安装后拨动电机风叶，叶轮应无摩擦声或卡死现象。
（2）启动点动电机，检查转向，从电机叶轮侧看，应为顺时针方向。
关闭出口管路上的阀门和压力表。
启动电机，并开启压力表，待转速正常后，慢慢打开出口管路阀门到所需流量。
（注意：不能长时间在阀门关闭的情况下运转。
）（3）停车慢慢关闭出口阀门，关闭压力表，停止电动机。
长期停车时，应将泵卸下，清理重装，妥善保管。
三、系统操作说明1、系统操作说明根据双叶推拉护翼式胶球清洗系统的工艺要求，控制系统有手动、自动和定时三种操作方式。
（1）在手动操作方式下可执行每台设备的独立运行。
主要在系统调试、设备检修、处理事故时使用。
（2）在自动操作方式下，按照清洗工艺流程由PLC控制各台设备自动运行，设有就地控制和远程控制系统。

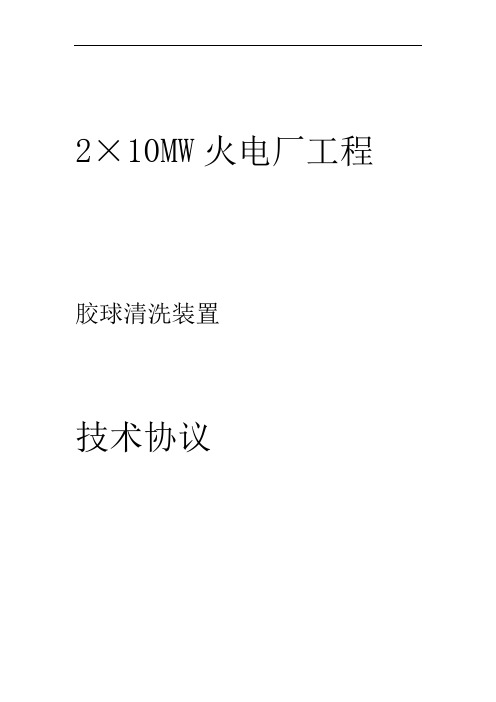

2×10MW火电厂工程胶球清洗装置技术协议2010年8月技术协议目录1、总则2、现场条件3、技术要求4、胶球清洗装置技术特点5、技术要求6、供货范围及随机备件和专有工具7、两年备件清单8、检验与试验9、性能试验10、噪声检验11、保证12、技术资料提交13、服务14、其它2技术协议**************公司国际项目部(以下简称甲方)委托-----------(下称乙方)，承担甲方印尼2×10MW火电站配套设备胶球清洗装置的制造任务,现就所需上述设备的设计、制造、试验及验收等事宜，经充分协商并达成本协议。
1、总则1.1本协议书用于印尼2×10MW火电站配套设备工程。
包括胶球清洗装置的设计、结构、性能、安装和试验等方面的技术要求。
1.2本协议书提出的是最低限度的技术要求，并未对一些技术细节做出规定，也未充分引述有关标准和规范条文，乙方提供的产品应为符合本协议书和有关工业标准的优质产品。
1.3如果乙方没有以书面形式对本协议书的条文提出异议，则甲方可以认为供方提出的产品完全满足本协议书的要求。
1.4本协议书所使用的标准如遇与乙方所执行的标准发生矛盾时，应按较高标准执行，如甲方提出协议外的变更要求，由买卖双方协商解决。
1.5本协议书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等效力。
2.现场条件2.1电站运行环境及使用条件设计大气压力 1013 mbar设计环境温度 30 ℃环境温度范围 25-35 ℃相对湿度 87%相对湿度范围 80%-90%年平均降雨量 300 mm/月设计风速 32.0 m/s地震加速度 G=0.30（8.5级地震烈度）所在地区印尼沿海地区2.2主机配置情况2.2.1本工程安装2台12MW中温中压凝汽式汽轮机。
型号：N12—3.43 12MW;额定功率:12000KW;额定转速:3000r/min制造厂家：南京汽轮电机有限责任公司3技术协议2.2.2本工程安装2台60t/h中压、倒转链条炉排锅炉。
胶球清洗设备技术规范书1 总则1.1 本技术规范适用于燃煤发电机组工程的凝汽器胶球清洗装置，本次供货范围为两台机组所配套的4台胶球清洗装置，它包括本体及辅属设备的功能设计、结构、制造、性能、安装和试验等方面的技术要求。
1.2 本技术规范提出的是最低限度的技术要求，并未对一切技术要求作出详细规定，也未充分引述有关标准及规范的条文。
卖方应保证提供符合本技术规范和相关的国际、国内工业标准的优质产品。
1.3 如买方有除本技术规范以外的其他要求，应以书面形式提出，经供、需双方讨论、确认后，载于本技术规范。
1.4 本技术规范所引用的标准若与卖方所执行的标准发生矛盾时，按较严格的标准执行。
1.5 本技术规范经买、卖双方共同确认和签字后作为订货合同的技术附件，与订货合同正文具有同等效力。
1.6 卖方对胶球清洗装置的成套系统设备（含辅属系统与设备）负有全责，即包括分包（或采购）的产品。
分包（或采购）的产品制造商应事先征得买方的认可。
1.7 在合同签定后，买方有权因规范、标准、规程发生变化而提出一些补充要求。
1.8 产品应在同容量机组工程或相似条件下有1－2台运行并经过两年，已证明安全可靠。
1.9 本工程采用KKS编码系统，卖方应根据买方提供的原则对设备及其辅助系统的零部件进行KKS编码。
2 设计与环境条件2.1 工程条件及设备运行环境本工程位于江苏长江北岸苏中地区的本市，位于本市东南方向距市中心12km的斜桥镇境内。
2.1.1 运输电厂进厂公路由在建的沿江高等级公路引接，本项目建设期间大件设备运输以水运为主，运行期间电厂燃煤运输采用长江水运来煤，石灰石粉采用水运进厂，灰渣综合利用以汽车公路运输为主。
2.1.2 气象条件累年平均气压101630(2) 气温（℃）累年平均气温15.3累年极端最高气温39.1（2001.07.02）累年极端最低气温－14.1（1977.01.31）累年平均最高气温19.9累年平均最低气温11.7累年最热月平均气温27.7（7月）累年最冷月平均气温 2.6（1月）(3) 相对湿度（％）累年平均相对湿度79累年最小相对湿度9 （1987.02.08）(4) 绝对湿度（Pa）累年平均绝对湿度1610累年最大绝对湿度4170（1962.07.16）累年最小绝对湿度 10（1964.02.13）(5) 降水量（mm）累年平均降水量1063.4累年最大年降水量1790.0（1991）累年最大月降水量 411.4（1999.08）累年最大日降水量 219.4（1962.09.06）累年最大1小时降水量71.1（1975.09.26）(6) 蒸发量（mm）累年年平均蒸发量1387.9累年最大年蒸发量1731.9（1994）累年最小年蒸发量1104.6（1999）(7) 日照（h）累年年平均日照时数2078.3累年平均日照百分率46.9％累年年平均雷暴日数34累年年最多雷暴日数 62（1963）(9) 积雪（cm）累年最大积雪深度22（1984.01.19）(10) 冻土（cm）累年最大冻土深度13（1967.12.30-31）(11) 风速（m/s）累年平均风速 2.9累年自记10min平均最大风速17.0（1977.09.11、1983.04.28）五十年一遇10m高10min平均设计风速：25.4(12) 风向累年全年主导风向ESE （13％）累年夏季主导风向ESE （16％）累年冬季主导风向NNW （10％）2.1.3 地震烈度根据《工程场地地震安全性评价工作报告》，厂址地区50年超越概率为10%的基岩地震动水平向峰值加速度分别为0.042g和0.065g，相应的地震基本烈度均为VI度。
凝汽器胶球清洗系统检修工艺规程1.1 设备简介我公司#10、#11机组使用的凝汽器胶球清洗系统是由河北电力设备厂生产制造的，型号：SF1800。
每台机组配用两套胶球清洗装置，两套胶球清洗装置共用一套微机程序控制系统(一台机组设一台控制柜)。
在设计工况下，使用湿态直径比凝汽器不锈钢管内径大1~2mm的清洗用海棉球，每次清洗4小时后，收球率应不低于95%。
胶球投运时，收球网运行正常时水阻不大于300mmH2O。
胶球再循环泵（胶球泵）为电动机驱动，卧式，单级，端部吸入式，垂直中分面，泵的叶轮和壳体之间的间隙能够满足胶球的通流。
收球网为倒“V”型结构，水平安装在凝汽器冷却水出口管上，收球网长度为2750 mm，收球结构为格栅式，网板采用组装式结构。
两只收球网对称布置。
加球室的进出口连接管采用法兰连接，并配有球阀，装球室设有排水和放气阀门，容积约27升。
胶球清洗装置配有供用来控制胶球的发送和停止的电动驱动装置。
每个收球网应有两端的法兰，带铰链的人孔门，测量压差的接头，带法兰的出球口网板及电动驱动装置。
收球网收球格栅网板设置反冲洗装置，收球装置设置人孔以便于检修。
收球网及壳体有足够的刚度、不变形，各转动部件保证转动灵活不卡死。
胶球清洗装置大修周期为5年，除胶球外所有设备部件寿命均大于5年。
凝汽器胶球清洗系统的组成：a) 具有电动驱动装置的胶球加球室（装球室）和电动再循环泵（胶球泵）。
b) 具有电动执行机构的收球网及压差测量和控制系统。
c) 具有电动和手动的阀门、附件，胶球分汇器及附件。
d) 海绵胶球。
e) 微机程序控制柜及与之相关的控制设备胶球清洗系统（图17－01）图中：胶球清洗系统：1、收球网；2、压差测量装置；3、闸阀；4、三通器；5、胶球泵；6、电动球阀；7、装球室；8、放水门；9、放气门；10、胶球管路；1.2 设备主要材料：（表17－01）1.3 设备参数性能：（表17－02）收球网（图17－02）1.4 胶球系统装置的检修检修工作开始前，首先检查检修工作流程、所使用的工器具等符合安全规程的要求，确认无误后，方可准许开始检修工作。
凝汽器胶球清洗系统1设备简介我公司1#、2#机组使用的凝汽器胶球清洗系统是由河北电力设备厂生产制造的，型式为倒“V”型，型号：SF2200。
每台机组配用两套胶球清洗装置，两套胶球清洗装置共用一套微机程序控制系统(一台机组设一台控制柜)。
在设计工况下，使用湿态直径比凝汽器不锈钢管内径大1—2mm的清洗用海棉球，每次清洗4小时后，收球率应不低于95%。
胶球投运时，收球网运行正常时水阻不大于300mmH2O。
胶球再循环泵（胶球泵）为电动机驱动，卧式、单级，端部吸入式，垂直中分面，泵的叶轮和壳体之间的间隙能够满足胶球的通流。
收球网为倒“V”型结构，水平安装在凝汽器冷却水出口管上，收球网长度为2750 mm，收球结构为格栅式，网板采用组装式结构。
两只收球网对称布置。
加球室的进出口连接管采用法兰连接，并配有球阀，装球室设有排水和放气阀门，容积约27升。
胶球清洗装置配有供用来控制胶球的发送和停止的电动驱动装置。
每个收球网应有两端的法兰，带铰链的人孔门，测量压差的接头，带法兰的出球口网板及电动驱动装置。
收球网收球格栅网板设置反冲洗装置，收球装置设置人孔以便于检修。
收球网及壳体有足够的刚度、不变形，各转动部件保证转动灵活不卡死。
胶球清洗装置大修周期为5年，除胶球外所有设备部件寿命均大于5年。
凝汽器胶球清洗系统的组成:(1) 具有电动驱动装置的胶球加球室（装球室）和电动再循环泵（胶球泵）。
(2) 具有电动执行机构的收球网及压差测量和控制系统。
(3) 具有电动和手动的阀门、附件，胶球分汇器及附件。
(4) 海绵胶球。
(5) 微机程序控制柜及与之相关的控制设备凝汽器胶球清洗系统布置图：图中：胶球清洗系统：1、收球网；2、压差测量装置；3、闸阀；4、胶球泵；5、电动球阀；6、装球室切换阀；7、装球室；8、放水门；9、放气门；10、胶球管路；循环水二次过滤系统：11、二次滤网；12、排污蝶阀；13排污管路。
2 设备主要材料:3 设备参数性能8.4胶球系统装置的检修检修工作开始前，首先检查检修工作流程、所使用的工器具等符合安全规程的要求，确认无误后，方可准许开始检修工作。
600MW发电机组胶球清洗装置大修作业文件包批准：审定：审核：编写：XXXX公司XX发电分公司2011年3月XXXXXX分公司# 机胶球清洗装置检修作业文件包版次：3目录序号内容页码1 前言2-32 概述 43 检修文件包附件目录 44 修前设备状态检查与诊断 55 工作所需工作人员计划76 工作所需备品配件准备77 工作所需消耗性材料准备78 检修所需工器具准备89 检修所需测量用具准备810 检修所需试验器具及电动工器具准备911 检修所需参考图纸资料1012 反事故技术措施计划1113 质量检验验收及技术监督计划 1214 安全风险分析以及预防措施 13-1415 检修程序 15-1716 设备品质再鉴定单1817 检修报告 19-2018 检修情况说明 2119 更换备品配件统计2220 消耗材料统计2221 检修实际所用工时 2322 检修记录清单 2423 检修记录 2524 检修文件包附件26-30前言为认真贯彻执行《发电企业设备检修导则》、《中国XX集团公司燃煤机组检修管理办法（A版）》，落实“预防为主，计划检修”的方针，强化检修过程控制，实现检修作业标准化、规范化、程序化、高效化的要求，以全面提升检修管理水平，特制定本检修作业文件包。
1. 编制说明：1.1 本检修作业文件包包括了“前言、概述、检修资源准备、质量检验验收及技术监督计划、安全风险分析与预防措施、检修工序及质量要求、设备再鉴定、检修报告、设备质量缺陷报告、不符合项报告”等内容，为检修实现全过程规范化管理提供支持材料。
1.2本检修作业文件包适用于600MW机组#X机胶球清洗装置的标准大修及类似于大修性质的抢修。
1.3 本检修作业文件包的消耗材料计划根据《发电设备标准大修材料消耗》并结合设备修前状态诊断编制。
1.4 本检修作业文件包的危险点分析以及防范措施根据《电业安全工作规程》、《现场安全规程》、《火力发电厂危险点分析及预控措施》，并结合现场实际情况编制而成。
1.5 本检修作业文件包的设备检修工序及质检点、技术监督设置参考《发电机组大修标准项目和验收质量标准600MW机组汽机专业》，并结合中国XX集团公司部分企业相关资料编制而成。
1、1.6 本检修作业文件包由点检员编制，安监部、生技部专工审核，维护部、安监部、生技部主任审定，总工批准。
2．编制目的：2.1有利于检修项目管理，规范检修作业行为，便于检修管理全过程控制，确保#X胶球清洗装置修后符合质量要求。
2.2有利于检修方执行，提供完善、标准、规范的检修作业程序。
2.3有利于检修资料归档。
3.确保目标：3.1 确保胶球清洗装置检修全过程无不安全因素发生。
3.2 确保胶球清洗装置检修项目的验收率、合格率为100％，质量评价为“优秀”。
3.3 实现胶球清洗装置修后试运合格，达到修后运行100天无故障。
3.4 确保胶球清洗装置修后技术参数达到目标值。
4. 胶球清洗装置结构概述：胶球清洗装置主要由胶球泵、装球室、收球网及管道阀门组成。
用比重与水相近的海绵胶球投放进装球室，启动胶球泵，打开装球室两端的球阀而形成通路。
胶球混合在略高于循环水压力的水流中，由低压侧凝汽器的两个循环水进水室进入凝汽器钛管。
海绵胶球是一个多微孔柔软的弹性体，在较小的压差作用下，就可穿过内径比它直径小1—2㎜的钛管。
胶球每通过钛管一次，就等于对钛管内壁抹擦一次而清除钛管壁上的污垢。
来到低压凝汽器XXXXXX分公司# 机胶球清洗装置检修作业文件包版次：3出口水室后又通过高低压凝汽器循环水联接管进入高压侧凝汽器，再通过高压侧凝汽器钛管、出口水室随水流向循环水管进入收球网。
胶球在网板阻拦下进入网底，由于胶球泵进口负压的作用而又进入胶球泵，随后重新回到装球室，完成一次循环，不断重复上述循环运行，就可对钛管内壁进行连续清洗劫而保证凝汽器的清洁度XXXXXX分公司# 机胶球清洗装置检修作业文件包版次：3概述检修文件包编号检修计划名称# 机组胶球清洗装置级检修检修等级级检修检修项目类型标准项目技术监督项目实际完成质检点设置W点计划1个H点计划1个实际完成反措项目有□个，无□实际完成设备异动项目有□个，无□实际完成项目变更情况有□个，无□实际完成不符合项统计有□个，无□质量缺陷报告统计有□个，无□是否需要再鉴定品质再鉴定有□个，无□；功能再鉴定有□个，无□工作票号检修工作描述# 机组胶球清洗装置大修检修工作内容检查收球网、解体检修胶球泵设备型号150SS-30型设备编码检修地理位置# 机组汽机0米胶球清洗装置计划开工时间计划完成时间实际开工时间实际完成时间工作接受单位工作负责人XXXXXX分公司# 机胶球清洗装置检修作业文件包版次：3检修文件包附件目录序号项目内容（工序描述）附件目录1.反事故技术措施计划1.质量检验验收与技术监督计划2.设备品质在鉴定3.检修情况说明4.胶球清洗装置试运检查记录表5.设备质量缺陷报告（QDR）6.不符合项报告单7.设备试运申请单8.反事故技术措施回执单2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.22.23.24.25.检修作业文件包修前设备状态检查与诊断设备状态：检修建议：检查人：日期：检修作业文件包资源准备工作所需工作人员计划检修人员和配合人员需用人数需用工时统计工时专责工130 30作业工 2 30 30临时工 1 30 30电焊工 1 10 10架子工0 0 0试验工 1 10 10备注统计工时=需用人数*工时工作负责人确认以上准备完成后签字：日期：工作所需备品配件准备序号名称规格型号单位数量单价编码1 叶轮150SS-30 个 12 叶轮密封环150SS-30 个 13 轴150SS-30 个 14 轴承6210 个 25 胶球泵梅花减震垫圈Φ150个16 胶球泵骨架油封Φ72×50×12个 1工作负责人确认以上准备完成后签字：日期：工作所需消耗性材料准备序号名称规格型号数量序号名称规格型号数量1 青壳纸1张9 二硫化钼膏1瓶2 石棉板1张3 密封胶1瓶4 铜棒1根5 破布0.5公斤6 清洗剂1瓶7 润滑油0.5公斤8 砂布5张工作负责人确认以上准备完成后签字：日期：XXXXXX分公司版次：3检修作业文件包资源准备检修所需工器具准备序号工具名称型号数量序号工具名称型号数量1 十字螺丝刀 1 15 布剪刀 12 一字螺丝刀 13 铁柄改锥 14 铜棒 15 平锉 16 手锤 17 三角锉 18 活络扳手 19 管子钳 110 三角锉 111 撬棍 212 刮刀 113 梅花扳手1套14 敲击扳手 1工作负责人确认以上准备完成后签字：日期：XXXXXX分公司版次：3检修作业文件包资源准备检修所需测量用具准备序号工具名称型号数量序号工具名称型号数量1 外径千分尺 12 塞尺 13 百分表架 24 百分表 25 深度尺 16 游标卡尺 17 外径千分尺 1工作负责人确认以上工器具准备齐全、可用后签字：日期：检修所需试验器具及电动工器具准备序号工具名称型号数量序号工具名称型号数量1 角磨机1个2 220V拖线盘1盘3 内墨机1个工作负责人确认以上工器具准备齐全、可用后签字：日期：检修作业文件包资源准备检修所需参考图纸资料序资料名称资料图号号1 胶球清洗装置结构图2 胶球泵说明书3 600MW汽机检修规程检修作业文件包反事故技术措施计划序号反事故技术措施计划名称标准要求执行结果执行负责人1. 2. 3. 4. 5. 6. 7. 8. 9.10.11.12.13.14.15.检修作业文件包质量检验验收与技术监督计划序号工序名称工时质检点技术监督项目标准要求1.胶球清洗装置回装8 W1 内部清洁、干净2.胶球清洗装置窜轴量，联轴器找中心8 H1 按质量要求检修作业文件包安全风险分析以及预防措施工作名称胶球清洗装置C级检修序号工作内容危险点分析应采取的预防措施措施执行人1 隔离措施除氧器内部压力降至0，方可工作检查各进气门是否关闭，泄压阀是否打开，压力表是否降0.防止走错位置、间隔，引起错误工作。
除氧器隔离措施不完善，易造成人员伤害核对检修设备名称，确认设备与工作票内容相符合，确认隔离措施已经执行，并放尽余汽余水防止人身触电进行电器设备作业时，防止电动工具漏电造成人身触电事故、拖线盘应有漏电保护装置。
2 着装装备工作人员戴帽、着装不当，易造成自身保护、防护能力不够。
工作人员必须按规定戴好安全帽，合格的工作服和防砸皮鞋。
使用电动工具时，着装不当易发生触电。
使用电动工具时，要戴绝缘手套，并穿绝缘鞋。
3 作业环境防止滑跌、碰伤工作现场照明充足材料、工器具、零部件乱放材料、工器具、零部件定置管理，防止高空落物；并且做到每天工完料尽场地清。
防止高空坠落现场脚手架应搭设牢固，施工人员佩戴安全带。
4 临时电源防止人身触电。
现场使用的临时性电源盘要有合格证，并在电源开关处悬挂标示牌。
电源插座、插头完整，固定牢固，电源线完整无接头。
电源由专职人员接、拆线。
5 设备检修防止窒息在水箱内工作应加强通风，工作人员应轮换工作和休息，监护人应站在能看到或听到工作人员的地方，水箱内进行除锈等工作时，应进行强力通风。
检修作业文件包安全风险分析以及预防措施工作名称胶球清洗装置C级检修序号工作内容危险点分析应采取的预防措施措施执行人6 工作终结人员受伤及工器具遗留在除氧器内工作终结后及时检查人员撤出及工器具遗留情况。
7 文明检修防止检修现场污染按检修设备摆放图将检修场地面铺垫隔离塑料布并用护拦封闭,并悬挂警告牌.工作完毕后,工作负责人终结工作票，检修现场做到工完、料净、场地清。
学习人员签字：主持人：日期：XXXXXX分公司版次：3检修作业文件包检修程序1概述：本程序是根据厂家资料、胶球清洗装置安装资料、设备技术标准、设备维护保养标准及同类型机组的相关资料，并参照国家和行业的各种规程、标准编写；适用于XX发电有限责任公司600MW机组胶球清洗装置的大修；本程序需由点检员编制，安监部、生技部专工审核，维护部、安监部、生技部主任审定，总工批准后方可使用；检修工作应严格按照本程序执行，确保修后各项指标符合程序的检修质量标准要求和检修工作，保质、保量、按期完成。
2开工前的准备工作确认2.1安全预防措施□办理工作票，工作票内所列安全、隔离措施应全面、准确、完善。
□三方确认工作票所列安全措施及系统隔离措施得到可靠落实后，方可开工。
2.2作业区□工作现场照明充足,通风良好。
□工作作业区域围栏已围设整齐、布置完备；出、入口设置合理，警示明显。
□作业区信息牌悬挂规范。
□检修区域胶皮铺设整齐、卫生清洁。
2.3工器具□工器具已按计划准备齐全，满足使用。
