水利水电工程启闭机设计规范样本

水利水电工程启闭机制造、安装及验收规范DL/T5019-94主编单位：电力部水利部中南勘测设计研究院批准部门：中华人民共和国电力工业部1994-09-26发布1995-02-01实施1 主题内容与适用范围2 引用标准3 一般规定4 连接5 固定卷扬式启闭机6 螺杆启闭机7 移动式启闭机8 液压启闭机9 验收规则10 标志、包装、运输与存放附录A 桥架和门架及桥机和门机跨度的检测条件（补充件）附加说明关于发布《水利水电工程启闭机制造、安装及验收规范》电力行业标准的通知电技［1994]573号《水利水电工程启闭机制造、安装及验收规范》电力行业标准，经部审查通过，批准为推荐性标准，现予发布。

该标准编号为DL／T5019－94，自1995年2月1日起实施，同时SLJ、DLJ201-80《水工建筑物金属结构制造、安装及验收规范》废止。

请将执行中的问题和意见告电力工业部水电站金属结构标准化技术委员会秘书处（挂靠在北京勘测设计研究院）。

该标准由电力出版社出版发行。

一九九四年九月二十六日1 主题内容与适用范围本规范规定了水利水电工程启闭机制造、安装的技术要求，试验方法，验收规则和标志、包装、运输与存放的有关规定。

本规范适用于以电力驱动为主的水利水电工程启闭机，包括固定卷扬式启闭机，螺杆启闭机，移动式启闭机和液压启闭机。

2 引用标准GB 699 优质碳素结构钢技术条件GB 700 碳素结构钢GB 1591 低合金结构钢GB 3077 合金结构钢技术条件GB ll352 一般工程用铸造碳钢件GB 5680 高锰钢铸件技术条件JB／ZQ 4297 合金铸钢GB 9439 灰铸铁件ZBJ 74003 压力容器用钢板超声波探伤GB 5117 碳钢焊条GB 5118 低合金钢焊条GB 983 不锈钢焊条GB 5293 碳素钢埋弧焊用焊剂GB 12470 低合金钢埋弧焊剂GB 8110 二氧化碳气体保护焊用钢焊丝GB 1300 焊接用焊丝GB 8923 涂装前钢材表面锈蚀等级和除锈等级GB 3181 漆脱颜色标准样本JB 2299 矿山、工程起重运输机械产品涂漆和安全标志GB 9286 色漆和清漆漆膜的划格试验GB 985 气焊、手工弧焊及气体保护焊坡口基本型式和尺寸GB 986 埋弧焊坡口基本型式和尺寸SL 36 水工金属结构焊接通用技术条件GB 3223 钢熔化焊接接头射线照相和质量分级GB ll345 钢焊缝手工超声波探伤方法和探伤结果分析GB 3O981 螺栓、螺钉和螺柱的性能等级和材料GB 3098.2 螺母的性能等级和材料GB／T 1228－1231 钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件GB 3632－3633 钢结构用扭剪型高强度螺栓连接副型式尺寸与技术条件GB 1102 圆股钢丝绳GB 5972 起重用钢丝绳检验和报废实用规范GB 6067 起重机械安全规程GB 1801 公差与配合GB 5014 弹性柱销联轴器JB／ZQ 4382 齿式联轴器技术条件GB 1184 形状和位置公差数值GB 10095 渐开线圆柱齿轮精度SD 315 固定卷扬式启闭机通用技术条件GB 5796.4 梯形螺纹公差GB 10089 圆柱蜗杆、蜗轮精度JB 2854 铸铁讲机械加工余量尺寸公差和重量偏差GB 197 普通螺纹公差带GB 4628 桥式起重机圆柱车轮GB 1235 O形橡胶密封圈SJD 81 电力建设施工及验收技术规范GB 1497 低压电器基本标准JB 8 产品标牌GB 4879 防锈包装3 一般规定3．1 设计原则3．1．1 启闭机的设计应技术先进、经济合理、安全可靠、安装维修方便，应符合国家有关设计规范的规定。

金属结构及启闭机械安装工程 SDJ249.2-88 （试行）长江委信息研究中心馆藏1中华人民共和国能源部水利部部标准水利水电基本建设工程单元工程质量等级评定标准金属结构及启闭机械安装工程SDJ 249.2-88（试行）主编部门：原水利电力部水利水电建设局批准部门: 中华人民共和国水利部能源部试行日期：1989年4月1日水 利 电 力 出 版 社1989 北 京中华人民共和国能源部水利部部标准关于颁发《水利水电基本建设工程单元工程质量等级评定标准》SDJ249－88（试行）的通知能源水电[1988]10号为了加强水利水电基本建设工程的质量管理，搞好工程质量的控制、检查、评定和工程验收、工程评优等方面的工作，提高工程质量，充分发挥工程效益, 能源部与水利部联合颁发《水利水电基本建设工程单元工程质量等级评定标准》（试行）SDJ249－88。

现将有关事项通知如下：一、原水电部（88）水电水建字第5号通知的单元工程质量等级评定标准（一）作为SDJ249.1－88 《水工建筑工程》继续有效。

二、现颁发SDJ249.2－88《金属结构及启闭机械安装工程》、SDJ249.3－88《水轮发电机组安装工程》、SDJ249.4－88《水力机械辅助设备安装工程》、SDJ249.5-88《发电电气设备安装工程》、SDJ249.6－88 《升压变电电气设备安装工程》等。

本标准自1989年4月1日起试行。

各单位在试行本标准过程中，如发现问题，请将意见函告能源部水电开发司或水利部建设开发司。

1988年12月10日 长江委信息研究中心馆藏 2金属结构及启闭机械安装工程 SDJ249.2-88 （试行）目 录说明第一章 压力钢管安装工程第二章 平面闸门埋件安装工程第三章 平面闸门门体安装工程第四章 弧形闸门埋件安装工程第五章 弧形闸门门体安装工程第六章 人字闸门埋件安装工程第七章 人字闸门门体安装工程第八章 活动式拦污栅安装工程第九章 启闭机械轨道安装工程第十章 桥式启闭机（或起重机）安装工程第十一章 门式启闭机安装工程第十二章 固定卷扬式后闭机安装工程第十三章 螺杆式启闭机安装工程第十四章 油压启闭机安装工程附录1 压力钢管制作工程附录2 质量等级评定表长江委信息研究中心馆藏 3说 明一、为了加强水利水电基本建设工程质量管理，统一质量检验评定方法，搞好工程质量的评比工作，特制订本标准。

DLT5019-94水利水电工程启闭机制造、安装及验收规范水利水电工程启闭机制造、安装及验收规范 DL/T5019—94 主编单位：电力部水利部中南勘测设计研究院批准单位：中华人民共和国电力工业部1994-09-26发布1995-02-01实施中华人民共和国电力工业部发布关于发布《水利水电工程启闭机制造、安装及验收规范》电力行业标准的通知电技[1994]573号《水利水电工程启闭机制造、安装及验收规范》电力行业标准，经部审查通过，批准为推荐性标准，现予发布。

该标准编号为DL/T5019—94，自1995年2月1日起实施，同时SLJ、DLJ201—80《水工建筑物金属结构制造、安装及验收规范》废止。

请将执行中的问题和意见告电力工业部水电站金属结构标准化技术委员会秘书处(挂靠在北京勘测设计研究院)。

该标准由电力出版社出版发行。

一九九四年九月二六日1 主题内容与适用范围本规范规定了水利水电工程启闭机制造、安装的技术要求，试验方法，验收规则和标志、包装、运输与存放的有关规定。

本规范适用于以电力驱动为主的水利水电工程启闭机，包括固定卷扬式启闭机，螺杆启闭机，移动式启闭机和液压启闭机。

2 引用标准 GB699 优质碳素结构钢技术条件 GB700 碳素结构钢 GB1591 低合金结构钢 GB3077 合金结构钢技术条件GB11352 一般工程用铸造碳钢件 GB5680 高锰钢铸件技术条件JB/ZQ4297 合金铸钢 GB9439 灰铸铁件 ZBJ74003 压力容器用钢板超声波探伤 GB5117 碳钢焊条 GB5118 低合金钢焊条 GB983 不锈钢焊条 GB5293 碳素钢埋弧焊用焊剂 GB12470 低合金钢埋弧焊剂 GB8110 二氧化碳气体保护焊用钢焊丝 GB1300 焊接用焊丝GB8923 涂装前钢材表面锈蚀等级和除锈等级 GB3181 漆脱颜色标准样本 JB2299 矿山、工程起重运输机械产品涂漆和安全标志GB9286 色漆和清漆漆膜的划格试验 GB985 气焊、手工弧焊及气体保护焊坡口基本型式和尺寸 GB986 埋弧焊坡口基本型式和尺寸SL36 水工金属结构焊接通用技术条件 GB3223 钢熔化焊接接头射线照相和质量分级 GB11345 钢焊缝手工超声波探伤方法和探伤结果分析 GB3098、1 螺栓、螺钉和螺柱的性能等级和材料 GB3098、2 螺母的性能等级和材料 GB/T1228—1231 钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件 GB3632—3633 钢结构用扭剪型高强度螺栓连接副型式尺寸与技术条件 GB1102 圆股钢丝绳 GB5972 起重用钢丝绳检验和报废实用规范 GB6067 起重机械安全规程 GB1801 公差与配合 GB5014 弹性柱销联轴器JB/ZQ4382 齿式联轴器技术条件 GB1184 形状和位置公差数值GB10095 渐开线圆柱齿轮精度 SD315 固定卷扬式启闭机通用技术条件 GB5796、4 梯形螺纹公差 GB10089 圆柱蜗杆、蜗轮精度 JB2854 铸铁件机械加工余量尺寸公差和重量偏差 GB197 普通螺纹公差带GB4628 桥式起重机圆柱车轮 GB1235 O形橡胶密封圈 SJD81 电力建设施工及验收技术规范 GB1497 低压电器基本标准 JB8 产品标牌 GB4897 防锈包装3 一般规定3、1 设计原则3、1、1 启闭机的设计应技术先进、经济合理、安全可靠、安装维修方便，应符合国家有关设计规范的规定。

启闭机安装施工基本安全技术规定范本一、安全管理1.遵守施工现场安全管理制度，执行相关安全操作规程和安全技术规范；2.严格遵守施工安全生产法规和规章制度，加强对施工人员的安全教育和培训；3.开展安全隐患排查和整改工作，及时消除和报告施工现场的安全隐患；4.配备必要的安全防护设施和设备，并按要求进行使用和维护。

二、施工场所安全规范1.施工现场的道路、通道和作业区域必须保持干净整洁，道路及设备安全通畅；2.施工现场必须进行合理划分，并建立明确的警示标识和遮挡措施；3.施工现场应配备必要的安全设施，如灭火器、安全警示标志等；4.施工现场应进行防尘、防火、防雷、防暴等安全防护工作；5.严禁在施工现场吸烟、使用明火和进行其他违禁行为。

三、机械设备安全规范1.机械设备必须具备合格的检测合格证明，施工前必须进行必要的检查和试运行；2.机械设备必须按照操作规程进行操作，禁止超负荷工作和违规操作；3.机械设备必须配备有效的安全保护措施，如防护罩、限位器、保险装置等；4.机械设备使用前必须进行检修和保养，并定期进行设备巡检和维护；5.机械设备使用时必须注意保持清洁，及时清除设备周围的杂物和积尘。

四、作业人员安全规范1.作业人员必须具备相关岗位证书，并接受必要的安全培训和考核；2.作业人员必须佩戴符合要求的安全防护用品，如安全帽、安全鞋等；3.作业人员必须遵守施工现场安全规定和各类安全操作指南；4.作业人员必须严禁酒后作业和疲劳作业，确保身心健康的状态；5.作业人员在作业现场发现安全隐患时，应立即向负责人报告并采取相应措施。

五、电气设备安全规范1.施工现场电气设备必须符合安全规定，并经专业人员验收合格；2.电气设备使用前必须进行漏电保护、接地保护等安全措施检查；3.施工过程中禁止携带大功率电器设备进入施工现场；4.施工现场电气设备充电时应有专人监督，禁止临时线路和临时插座；5.电气设备操作时必须关注电气安全操作规程和设备操作说明。

水利工程施工规范中的水闸启闭机安装指南水闸启闭机是水利工程中常见的设备之一，其安装对于水利工程的运行和管理具有重要意义。

水利工程施工规范中，关于水闸启闭机的安装有一系列的指南和要求，本文将详细介绍水闸启闭机的安装指南，并分析其在水利工程施工中的重要性。

1. 水闸启闭机安装前的准备工作水闸启闭机的安装需要提前进行一系列的准备工作。

首先，需要对施工地点进行勘测，确定设备的安装位置和周围环境。

其次，根据设计要求和现场实际情况，制定详细的安装方案，包括施工工艺、安装步骤和材料要求等。

同时，准备所需的材料和设备，并进行验收和检查，确保其符合相关技术标准和规范要求。

2. 水闸启闭机的基础施工水闸启闭机的基础是其安装的重要基础，是保证设备稳定和安全运行的关键。

首先，需要根据设计要求进行基础的施工和浇筑，确保基础的均匀性和强度。

在施工过程中，需要对基础进行严密的质量检查和控制，以确保基础质量符合要求。

3. 水闸启闭机的设备安装设备安装是水闸启闭机的重要环节，对其正确安装和调试直接影响设备的正常运行。

在设备安装过程中，需要保证安装的准确性和精度。

首先，根据设计要求和安装方案，进行设备的安装和固定。

安装过程中，需要特别注意设备的水平度和垂直度，确保设备的运行平稳和安全。

4. 水闸启闭机的电气接线安装水闸启闭机的电气接线安装是保证设备正常运行和控制的重要环节。

在接线安装过程中，需要根据设备的电气图纸进行正确的接线和连接。

同时，需要对接线和连接进行严密的检查和测试，确保设备的电气系统正常运行。

5. 水闸启闭机的试运行和调试设备安装完成后，需要进行试运行和调试。

首先，进行设备的空载试运行，观察设备的运行情况和运行参数，确保设备运行平稳。

其次，进行设备的负载试运行，测试设备的负载能力和稳定性。

同时，对设备的控制系统进行调试，确保设备的正常操作和控制。

综上所述，水闸启闭机的安装是水利工程施工中不可或缺的一环。

合理、准确地按照规范和指南进行安装，对于保障水利工程的正常运行和管理具有重要意义。

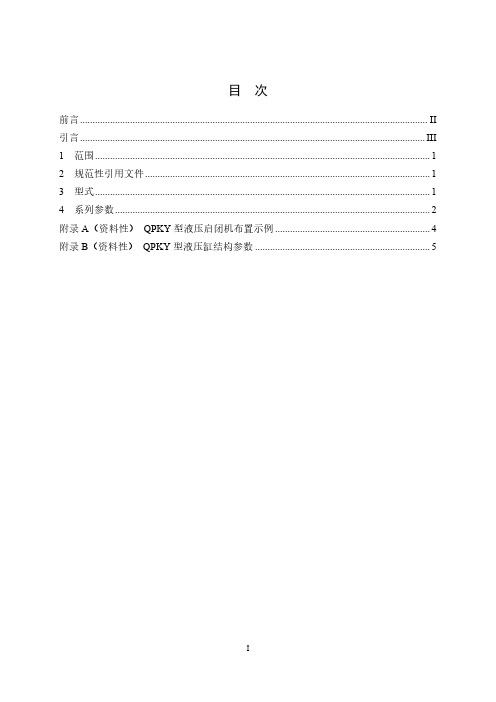

目次前言 (II)引言 (III)1 范围 (1)2 规范性引用文件 (1)3 型式 (1)4 系列参数 (2)附录A（资料性）QPKY型液压启闭机布置示例 (4)附录B（资料性）QPKY型液压缸结构参数 (5)IQPKY型液压启闭机系列参数1 范围本文件规定了水电工程平面快速闸门液压启闭机的型式和系列参数。

本文件适用于持住力范围为63 kN～16 000 kN的水电工程平面快速闸门的液压启闭机。

2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。

其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 321 优先数和优先数系NB/T 35020 水电水利工程液压启闭机设计规范3 型式3.1 QPKY型液压缸为立式布置，支承型式为浮动式、固定式。

3.2 型号表示方法如下所示：Q P K Y —□□□□/ □□□□—□□最大行程（m）启门力（kN）持住力（kN）液压传动快速平面闸门启闭机示例：持住力为8000 kN，启门力为5000 kN，最大行程为18.0 m的液压启闭机表示为：QPKY-8000/5000-18.0。

4 系列参数4.1 QPKY型液压启闭机系列参数宜符合表1的规定，布置示例见附录A。

表1QPKY型液压启闭机系列参数表1 QPKY型液压启闭机系列参数（续）4.2 QPKY型液压缸结构参数见附录B。

4.3 液压启闭机布置及液压缸参数计算应符合NB/T 35020的有关规定。

附录A（资料性）QPKY型液压启闭机布置示例A.1 浮动支承式液压启闭机布置示例见图A.1。

图A.1 浮动支承式液压启闭机布置A.2 固定支承式液压启闭机布置示例见图A.2。

水流图A.2 固定支承式液压启闭机布置附录B（资料性）QPKY型液压缸结构参数B.1 液压缸结构简图示例见图B.1。

a) 浮动支承液压缸结构b) 固定支承液压缸结构符号说明：D ——液压缸内径；d ——活塞杆直径；D1——液压缸外径；D0——液压缸最大外径；L max——设计最大行程；d k——吊轴直径；d2——吊头螺纹段外径；B ——吊头宽度；H ——吊头厚度；a ——受力方向吊轴中心至边缘最小距离；l ——下吊轴中心至吊头螺纹段边缘距离；L1——下吊轴中心至下端盖端面距离；L2——活塞端面与上端盖端面距离。

水利水电工程启闭机设计规范SL41—93条文说明序言为了提高我国水利水电工程启闭机的设计水平，从总结建国以来启闭机的选用、布置、设计、制造、科研和教学经验着手，由原水利电力部水利水电建设总局于1985年下达任务，由西北勘测设计院(主编单位)和成都勘测设计院负责编制水利水电工程启闭机设计规范《行业标准》正文和附录，1987年以水利水电(前期)科技项目专项合同又加以明确。

1988年11月由水利水电规划设计总院主持，在西安召开了《启闭机设计规范》(讨论稿)第一稿小型审查会，会议邀请了部分水电系统设计院、水工机械厂和高等院校的专家和代表参加，会上提出了不少有益的意见和建议。

我们根据专家和代表的意见，对讨论稿进行修改和补充，并作为征求意见稿于1989年4月寄发给水利水电系统设计院、水工机械厂、研究所和高等院校等单位，请他们提出修改意见和建议，到1989年10月共收到25个单位和个人寄来的意见。

根据这些意见，我们再一次修改了征求意见稿并作为送审稿提出。

1990年11月水利水电规划设计总院邀请45个单位55位专家和代表在四川夹江水工机械厂召开《水利水电工程启闭机设计规范》(送审稿)审查会。

与会专家和代表一致肯定本规范是符合我国国情并总结了我国多年来启闭机设计、制造、安装等多方面经验，同时提出了不少宝贵意见和经验，使之更加完善。

1991年6月水利水电规划设计总院，邀请了水利水电系统部分专家在三门峡水工机械厂召开“启闭机设计规范统稿工作会议”，对规范进行最后定稿，参加会议的专家有：(以姓氏笔画排列)王守运、卢希静、行少阜、李毓芬、李元吉、沈德民、陆长生、陈文洪、张志宏、杨达夫、赵志伟、赵辅鑫、薛瑞宝。

本规范是在不断完善的过程中完成的。

本规范的编制工作遵循下列原则：(1)本规范的内容包含水利水电工程的启闭机设计和布置。

(2)本规范的编写尽量总结和反映水利水电行业启闭机的布置和设计的经验及技术水平，也适当吸取当今世界的先进水平。

水利水电工程启闭机制造安装及验收规范SL381－2007 2007－07－14发布2007－10－14实施4.1设计原则4.1.1 启闭机的设计应符合SL41的要求，技术先进、经济合理、安全可靠、安装维修方便，并符合国家有关规定。

4.2技术资料4.2.1启闭机制造前应具备下列资料：1）水利部颁发的启闭机产品使用许可证；2）产品设计图样、计算书、技术要求和制造工艺文件；3）主要材料质量证明书。

4.2.2启闭机出厂验收前，应具备下列资料：1）外购件出厂合格证及使用维护说明书；2）主要零件及结构件的材质证明文件、化学成分、力学性能的测试报告；3）焊接件的焊缝质量检验记录与无损探伤报告；4）大型铸、锻件的探伤检验报告；5）主要零件的热处理试验报告；6）主要部件的装配检查记录；7）零部件的重大缺陷处理办法与返工后的检验报告；8）零件材料的代用通知单；9）设计修改通知单；10）产品的预装检查报告；11）出厂试验大纲；12）出厂检验报告。

4.2.3启闭机安装前，应具备下列资料：1）出厂验收资料；2）启闭机产品合格证；3）制造正式图样、安装图样和技术文件、产品使用和维护说明书；4）产品发货清单；5）现场到货交接清单。

4.2.4启闭机设计计算书、技术文件和图样应经技术成熟、有设计经验或相应设计资质的部门提供或确认。

4.6电气4.6.2应有短路保护、过流保护、失压保护、零位保护、缺相保护、限位保护、过载保护、紧急开关等装置。

5固定卷扬式启闭机5.2.1.4产品组装后，出厂前应进行试验，试验内容应包括起升机构连续正反转运行的性能、电气控制和传动机构操作的可靠性。

空载运行时间不少于30min。

5.2.1.5配置高度指示装置和荷载控制装置的启闭机，应提供产品安装、校验及调试说明。

5.2.2.5启闭机的安装应根据起吊中心线找正，其纵横向中心线偏差不应超过±3mm。

5.2.2.6当吊点在下极限时，钢丝绳留在卷筒上的缠绕圈数应不少于4圈，其中2圈作为固定用，另外2圈为安全圈，当起吊点处于上极限位置时，钢丝绳不得缠绕到卷筒绳以外。
