触发器练习(答案)

触发器试题
1、下列有关触发器的描述，错误的是（B）
A、触发器是一种特殊的存储过程，用户不能直接调用
B、触发器inserted表和deleted表有共同记录
C、触发器可以用来定义比check约束更复杂的规则
D、删除触发器可以哟弄DROP TRIGGER命令，也可以用管理平台操作
2、关于触发器的正确说法是（D）
A、D ML触发器控制表记录
B、DDL触发器实现数据库管理
C、D ML触发器不能控制所有数据完整性
D、触发器中的T-SQL代码在事件产生时执行
3、关于触发器的错误说法是（C）
A、游标一般用于存储过程
B、游标也可以用于触发器
C、应用程序也可以调用触发器
D、触发器一般是针对表
4、当触发器执行时，系统会创建临时表保存用户操作更改的行的新值和旧值，UPDATE操
作所涉及的旧值会被临时保存在（C）
A、u pdate表
B、inserted表
C、d eleted表
D、i nserted表和update表
5、如果有两个事物同时对数据库中同一数据进行操作，不会引起冲突的是（D）
A、一个DELETE和一个SELECT
B、一个SELECT和一个DELETE
C、两个UPDATE
D、两个SELECT
判断题
6、触发器基于一个表创建，但是可以针对多个表进行操作（对）
7、触发器（trigger）是一种特殊的存储过程（对）
8、触发器被定义以后，只有当用户调用它时才触发，用户不调用时，触发器不起作用（错）
9、可以根据完整性的需要，对某一个表定义SELECT触发器（错）
10、触发器主要是通过表操作事件进行触发而被执行的（对）。

第五章触发器5.1画出如题图5.1所示的基本RS触发器输出端Q、Q的电压波形图。

宁和★的电压波形如图5.1(b) 所示。

解：波形如图:5.2或门组成的基本RS触发器电路如题图5.2(a)所示，己知S和R的波形如题图5.2(b)所示。

试画出Q、3的波形图。

设触发器的初态Q = 0。

题图解：波形如图：5.3题图5.3所示为一个防抖动输出开关电路。

当拨动开关K 时，由于开关接通瞬间发生振颤，R 和S 的波形如图中所示，请画出Q 和Q 端的对应波形。

解：波形如图: 5.4有一时钟RS 触发器如题图5.4所示，试画出它的输出端。

的波形。

初态Q =0-解：波形如图：(b题图(a) (b)题图5.45.5设具有异步端的主从JK 触发器的初始状态Q =0,输入波形如题图5.5所示，试画出输出端Q 的波形。

CLKk题图5.5解：波形如图:CLK5.6设题图5.6的初始状态为0 21 Qo =000,在脉冲CLK 作用下，画出0、0、0的波形（所用 器件都是CD4013）o S D 、R D 分别是CD4013高电平有效的异步置1端，置。

端。

题图5.6解：波形如图:I II I I II I I I(-1__L-. I I --I_L-I I —I__L-1 1 1 1 1 1 0 1 1 1 Illi 1 -J_L- 1 Illi Illi —r i i H — i i i 1(-J__L- 1 1 1 1 1 1 -Hi i /III K I 1 1 1 1 1 1 1 1 o : | | IIII IIII i -i―i - i IIII i i i U_ i i i i i ii -i —i — i i i i i i t; ; 1 1 1 1 1 01 I IIII i [ i i i i —i i—i i ii i.1 1」 1 1 1 IIII IIII IIII1 1 11 1 1 1 1 1 oljiiii i i i i iiiii i ! i i i , 1 1 1——1tnmjwwi.,r -: ~: ~: : ~: ~: ~: ~: ~: ~: ~: ~: ~: ~~: ~: t5.7设题图5.7电路两触发器初态均为0,试画出0、0波形图。

第4章 触发器4.3 若在图4.5电路中的CP 、S 、R 输入端，加入如图4.27所示波形的信号，试画出其Q 和Q 端波形，设初态Q =0。

SRCP图4.27 题4.3图解：图4.5电路为同步RS 触发器，分析作图如下：S RQ4.5 设图4.28中各触发器的初始状态皆为Q =0，画出在CP 脉冲连续作用下个各触发器输出端的波形图。

Q 11CPQ 3CPCPQ 2Q 6Q 4Q 5CP图4.28 题4.5图解：Q Q nn 111=+ Q Q n n 212=+ Q Q nn 313=+Q Q n n 414=+ Q Q n n 515=+ Q Q nn 616=+Q 1CP Q 2Q 3Q 4Q 5Q64.6 试写出 图4.29(a)中各触发器的次态函数（即Q 1 n+1 、 Q 2 n+1与现态和输入变量之间的函数式），并画出在图4.29（b ）给定信号的作用下Q 1 、Q 2的波形。

假定各触发器的初始状态均为Q =0。

1A BCP＞1D C1=1A BQ 1Q 2Q 2(a)BA(b)图4.29题4.6图解：由图可见：Q B A AB Q n n 111)(++=+ B A Q n ⊕=+12B A Q 2Q 14.7 图4.30（a ）、（b ）分别示出了触发器和逻辑门构成的脉冲分频电路，CP 脉冲如图4.30（c ）所示，设各触发器的初始状态均为0。

（1）试画出图（a ）中的Q 1、Q 2和F 的波形。

（2）试画出图（b ）中的Q 3、Q 4和Y 的波形。

Y（b ）（c ）CPQ 1Q 2（a ）图4.30 题4.7图解： （a ）Q Q nn 211=+ QQ nn 112=+ Q F 1CP ⊕= R 2 = Q 1 低电平有效CPQ 1Q 2F（b ）Q Q Q n n n 4313=+ Q Q Q n n n 4314=+ Q Q Y nn43=CP 3= CP 上降沿触发 CP 4= CP 下降沿触发CPQ 3Q 4Y4.8 电路如图4.31所示，设各触发器的初始状态均为0。

触发器复习题及答案班级： 姓名： 学号：4.1 分析图题4.1所示RS 触发器的功能，并根据输入波形画出Q 和Q 的波形。

4.2 边沿触发器接成图题4.3(a)、 (b)、 (c)、 (d)所示形式，设初始状态为0，试根据图(e)所示的CP 波形画出Q a 、Q b 、Q c 、Q d 的波形。

QQR S“1”(a )(b )(c )1234CP“0”4.3 维持阻塞D 触发器接成图题4.3(a)、 (b)、 (c)、 (d)所示形式，设触发器的初始状态为0，试根据图(e)所示的CP 波形画出Q a 、Q b 、Q c 、Q d 的波形。

(e)4.4 下降沿触发的JK 触发器输入波形如图题4.4所示，设触发器初态为0，画出相应输出波形。

DQ aDCPQ bDQ cDQ CP“0”(a )(b )(c )(d )CP JK“1”“0”“0”4.5 边沿触发器电路如图题4.5所示，设初状态均为0， 试根据CP 波形画出Q 1、Q 2的波形。

4.6 边沿触发器电路如图题4.6所示，设初状态均为0，试根据CP 和D 的波形画出Q 1、 Q 2的波形。

2CP“0”2CPD “0”4.7 边沿T 触发器电路如图题4.7所示，设初状态为0，试根据CP 波形画出Q 1、Q 2的波形。

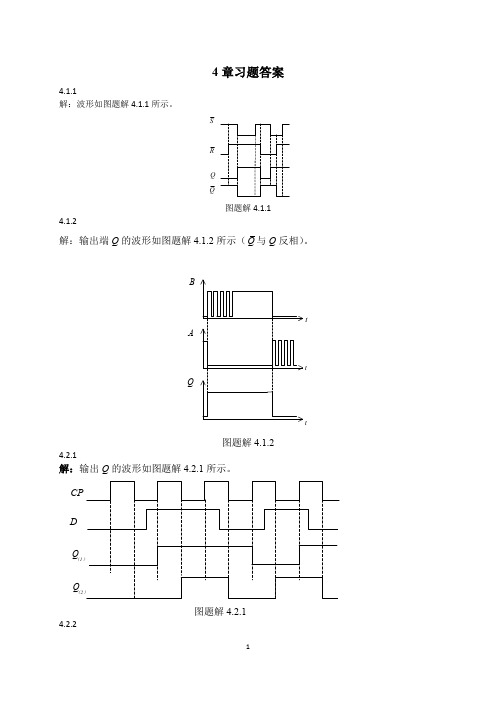

Q Q 1234CP“0”习题答案4.1 输出波形如图题K4.1所示。

图题K 4.14.2 输出波形如图题K4.2所示。

图题K 4.24.3 输出波形如图题K4.3所示。

图题K 4.34.4 输出波形如图题K4.4所示。

CPJKQ图题K 4.44.5 输出波形如图题K4.5所示。

CPQ1Q2图题K 4.5 4.6 输出波形如图题K4.6所示。

图题K4.64.7 输出波形如图题K4.7所示。

图题K4.7。

电工技术rs触发器试题及答案作文题目：电工技术RS触发器试题及答案电工技术RS触发器是电子工程中常见的逻辑门电路，它具有存储和控制信号的功能。

下面将给出一些关于电工技术RS触发器的试题及答案，以供学习和参考。

一、选择题1. RS触发器中的R和S分别代表什么？A. Reset（复位）和 Set（置位）B. Register（寄存器）和 Switch（开关）C. Real（真）和 Simulation（模拟）D. Reverse（反转）和 Sequential（时序）正确答案：A2. RS触发器的输入信号可以是什么形式？A. 电流B. 电压C. 频率D. 光强度正确答案：B3. RS触发器的输出信号可以是什么形式？A. 电流B. 电压C. 频率D. 光强度正确答案：B4. 在RS触发器中，当R和S同时为1时，会出现什么情况？A. 触发器处于复位状态B. 触发器处于置位状态C. 触发器处于不稳定状态D. 触发器不受影响正确答案：C二、填空题1. RS触发器的输出状态取决于________和________的输入状态。

正确答案：R，S2. RS触发器有________个稳定的输出状态。

正确答案：2（置位和复位状态）3. RS触发器可以通过对________和________信号进行操作来实现状态的改变。

正确答案：R，S4. RS触发器可以用于________和________等应用。

正确答案：时序电路，计算机存储器三、简答题1. 请简要解释RS触发器的工作原理。

答：RS触发器由两个输入端（R和S）和两个输出端（Q和Q'）组成。

当R和S的输入状态变化时，根据其真值表，触发器的输出状态会发生相应的改变。

具体而言，当R=0，S=0时，触发器保持上一个状态；当R=0，S=1时，触发器复位，输出Q=0；当R=1，S=0时，触发器置位，输出Q=1；当R=1，S=1时，触发器不稳定，输出状态不确定。

2. RS触发器有哪些应用领域？答：RS触发器可以用于时序电路中，例如计数器、移位寄存器等。

第十二章 触发器习题及答案一、填空题1、 触发器有_____个稳态，存储8位二进制信息要______个触发器。

2、 一个基本RS 触发器在正常工作时，它的约束条件是R + S =1，则它不允许输入S =____且R =____的信号。

3、 触发发有两个互补的输出端Q 、Q ，定义触发器的1状态为Q=___________，0状态为_________可见，触发器的状态指的是______端的状态。

4、 一个基本RS 触发器在正常工作时，不允许输入R=S=1的信号，因此它的约束条件是___________。

5、 在一个CP 脉冲作用下，引起触发器两次或多次翻转的现象称为触发器的__________ ，触发方式为__________式或_____________的触发器不会出现这种现象。

6、 触发器是一种由门电路构成并具有两个稳定状态的电路，两个稳定状态分别用来表示和寄存二进制数码______和______。

7、按逻辑功能不同可分为_______触发器______触发器______触发器_____触发器和_____触发器等。

8、按电路结构不同，可分为______触发器，________触发器，________触发器，________触发器等。

9、描述触发器功能的方法有：__________、____________、__________、______________和________________。

10、电路在没有外加信息触发时保持某一状态不变，而这种状态叫____________。

11、防止空翻的触发器结构有_________________________。

12、触发器的基本性质有_____________________________________________。

13、从结构上看，时钟同步R-S 触发器是在R-S 触发器的基础上增加了____________构成的。

14、比结构上看主从结构的触发器是由主触发器和___________组成。

第5章 锁存器与触发器 习题与参考答案[题5-1] 画出图题5-1所示的SR 锁存器输出端Q 、Q 端的波形，输入端S 与R 的波形如图所示。

（设Q 初始状态为0）S RSRSRQQ....图题5-1解：SR.QQ....[题5-2] 画出图题5-2所示的SR 锁存器输出端Q 、Q 端的波形，输入端S 与R 的波形如图所示。

（设Q 初始状态为0）S RS RQQ...SR....图题5-2解：SR.Q Q......[题5-3] 画出图题5-3所示的电平触发SR 触发器输出端Q 、Q 端的波形，输入端S 、R 与CLK 的波形如图所示。

（设Q 初始状态为0）C1S RSRQQ....CLKS RCLK...图题5-3解：S RCLK..Q Q..[题5-4] 画出图题5-4所示的电平触发D 触发器输出Q 端的波形，输入端D 与CLK 的波形如图所示。

（设Q 初始状态为0）C1D DQQ....CLKDCLK..图题5-4解：DCLK..QQ....[题5-5] 画出图题5-5所示的边沿触发D 触发器输出端Q 端的波形，输入端D 与CLK 的波形如图所示。

（设Q 初始状态为0）C11DD QQ....CLKDCLK ...DQQ....CLKDCLK...C11D （1）（2）图题5-5解：DCLK ...DCLK...（1）（2）QQ....[题5-6] 画出图题5-6所示的边沿D 触发器输出Q 端的波形，CLK 的波形如图所示。

（设Q 初始状态为0）C11D Q 1CLK....CLK.1C11D Q 2CLK .CLK .图题5-6解：CLK....Q1Q2Q3...[题5-7] 试画出图题5-7所示电路输出端Q 1、Q 0端的波形，CLK 的波形如图所示。

（设Q 初始状态为0）CLK.....图题5-7解：..CLK...Q0Q1[题5-8] 画出图题5-8所示的JK 触发器输出Q 端的波形，输入端J 、K 与CLK 的波形如图所示。

第5章触发器5.1 RS触发器自测练习1．或非门构成的基本RS触发器的输入S=1、R=0，当输入S变为0时，触发器的输出将会（）。

（a）置位（b）复位（c）不变2．与非门构成的基本RS触发器的输入S=1，R=1，当输入S变为0时，触发器输出将会（）。

（a）保持（b）复位（c）置位3．或非门构成的基本RS触发器的输入S=1，R=1时，其输出状态为（）。

（a）Q=0，Q=1 （b）Q=1，Q=0（c）Q=1，Q=1 （d）Q=0，Q=0 （e）状态不确定4．与非门构成的基本RS触发器的输入S=0，R=0时，其输出状态为（）。

（a）Q=0，Q=1 （b）Q=1，Q=0（c）Q=1，Q=1 （d）Q=0，Q=0 （e）状态不确定5．基本RS触发器74LS279的输入信号是（）有效。

（a）低电平（b）高电平6．触发器引入时钟脉冲的目的是（）。

（a）改变输出状态（b）改变输出状态的时刻受时钟脉冲的控制。

7．与非门构成的基本RS触发器的约束条件是（）。

（a）S+R=0 （b）S+R=1（c）SR=0 （d）SR=18．钟控RS触发器的约束条件是（）。

（a）S+R=0 （b）S+R=1（c）SR=0 （d）SR=19．RS触发器74LS279中有两个触发器具有两个S输入端，它们的逻辑关系是（）。

（a）或（b）与（c）与非（d）异或10．触发器的输出状态是指（）。

（a）Q （b）Q答案：1．c 2．c 3．d 4．c 5．A 6．b 7．b 8．c 9．b10．a5.2 D 触发器自测练习1．要使电平触发D 触发器置1，必须使D=（ ）、CP=（ ）。

2．要使边沿触发D 触发器直接置1，只要使S D ＝（ ）、R D ＝（ ）即可。

3．对于电平触发的D 触发器或D 锁存器，（ ）情况下Q 输出总是等于D 输入。

4．对于边沿触发的D 触发器，下面（ ）是正确的。

（a ）输出状态的改变发生在时钟脉冲的边沿 （b ）要进入的状态取决于D 输入 （c ）输出跟随每一个时钟脉冲的输入 （d ）（a ）（b ）和（c ） 5．“空翻”是指（ ）。

第五章触发器习题解答【题5.4】画出图 P5.4(a) 中电平触发SR触发器Q和Q’ 端的电压波形。

时钟脉冲CLK和输入S、R的电压波形如图P5.4(b) 所示。

设触发器的初始状态为Q=0。

解：由电平触发器的特性表，可得如上图所示的电压波形。

注意：有不符合SR触发器约束条件的情况，故Q和Q’有一处并不相反！【题5.7】画出图P5.7(a) 中脉冲触发JK触发器输出端Q和Q’的电压波形。

时钟脉冲CLK和输入J、K的电压波形如图P5.7(b) 所示。

设触发器的初始状态为Q=0。

解：由脉冲触发JK触发器的特性表，可得如上图所示的电压波形。

【题5.8】画出图P5.8(a) 中脉冲触发JK触发器输出端Q和Q’的电压波形。

时钟脉冲CLK和输入J、K的电压波如图P5.8(b) 所示。

设触发器的初始状态为Q=0。

解：同脉冲触发JK触发器特性表，可得如上图所示的电压波形。

【题5.11】图P5.11(a) 是带有异步清零端的上升沿触发D触发器，CLK和D 端的电压波形如图P5.11(b) 中所给出。

试画出触发器输出端Q对应的电压波形。

解：Rd=1时，触发器被置0，即Q=0时，由边沿触发D触发器的特性表，可得如上图所示的电压波形。

【题5.13】画出图P5.13(a) 中两个D触发器FF1和FF2的输出端Q1’和Q2’的电压波形。

时钟脉冲CLK和输入端D的电压波形如图P5.13(b)所示。

设触发器的初始状态均为Q=0。

解：FF1触发器发生在CLK下降沿触发；FF2触发器发生在CLK上升沿触发，则电压波形如上图所示。

【题5.14】画出图P5.14(a) 中两个JK触发器FF1和FF2的输出端Q1和Q2的电压波形。

时钟脉冲CLK和输入端J、K的电压波形如图P5.14(a) 所示。

设触发器的的初始状态均为Q=0。

解：FF1触发器发生在CLK下降沿触发；FF2触发器发生在CLK上升沿触发，则Q1、Q2的电压波形如上图所示。
