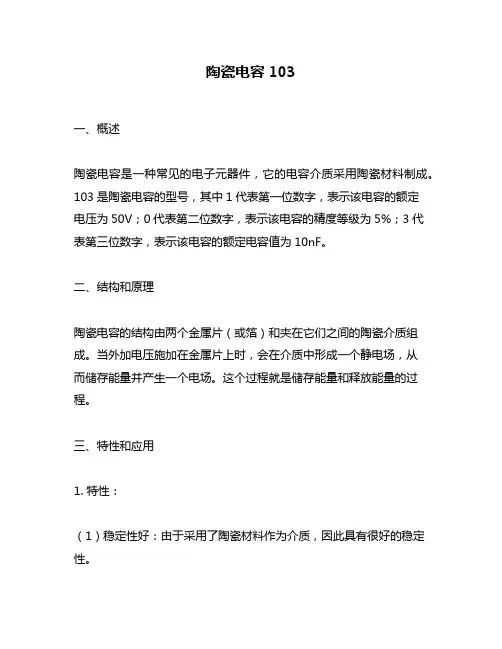

陶瓷电容103一、概述陶瓷电容是一种常见的电子元器件，它的电容介质采用陶瓷材料制成。
103是陶瓷电容的型号，其中1代表第一位数字，表示该电容的额定电压为50V；0代表第二位数字，表示该电容的精度等级为5%；3代表第三位数字，表示该电容的额定电容值为10nF。
二、结构和原理陶瓷电容的结构由两个金属片（或箔）和夹在它们之间的陶瓷介质组成。
当外加电压施加在金属片上时，会在介质中形成一个静电场，从而储存能量并产生一个电场。
这个过程就是储存能量和释放能量的过程。
三、特性和应用1. 特性：（1）稳定性好：由于采用了陶瓷材料作为介质，因此具有很好的稳定性。
（2）频率响应良好：因为其内部没有极化现象发生，所以具有良好的频率响应特性。
（3）温度系数小：由于其内部没有极化现象发生，所以温度系数较小。
2. 应用：（1）陶瓷电容广泛应用于电子电路中，如滤波、耦合、维持等。
（2）在高频电路中，陶瓷电容也可以作为调节器件使用。
（3）在消费类电子产品中，如手机、平板电脑等，陶瓷电容也是必不可少的元器件之一。
四、103型号的参数103型号的参数包括额定电压、精度等级和额定电容值。
1. 额定电压：50V2. 精度等级：5%3. 额定电容值：10nF五、选型注意事项1. 选择合适的精度等级：根据具体使用场景选择合适的精度等级，以满足实际需求。
2. 考虑工作温度范围：根据实际工作环境和要求选择合适的工作温度范围。
3. 考虑使用寿命：根据实际使用寿命要求选择合适的品牌和质量等级。
4. 注意防静电措施：由于陶瓷材料易受静电影响，因此在使用时需要注意防静电措施。
六、结论103型号的陶瓷电容具有稳定性好、频率响应良好、温度系数小等特点，广泛应用于电子电路中。
在选型时需要注意精度等级、工作温度范围、使用寿命和防静电措施等方面的考虑。
顺电陶瓷电容顺电陶瓷电容是一种常见的电子元件，广泛应用于各种电子设备中。
它的主要特点是体积小、质量轻、频率响应范围广、电容稳定性好等。
下面将从不同方面对顺电陶瓷电容进行介绍。
一、顺电陶瓷电容的基本概念顺电陶瓷电容是一种使用电介质材料制成的电容器。
它的主要材料是陶瓷，因为陶瓷具有良好的绝缘性能和稳定的电容特性。
顺电陶瓷电容的结构主要由两个导体层和夹在中间的电介质层组成，其中电介质层就是由陶瓷材料制成的。
1. 体积小、质量轻：顺电陶瓷电容的体积和重量都相对较小，这使得它在电子设备中的应用更加方便。
2. 频率响应范围广：顺电陶瓷电容的频率响应范围广，可以适应不同频率的信号传输需求。
3. 电容稳定性好：顺电陶瓷电容的电容值相对稳定，不会因外界环境的变化而发生明显的波动，保证了电子设备的正常运行。
4. 耐高温性能好：顺电陶瓷电容具有良好的耐高温性能，可以在高温环境下长时间工作而不损坏。
三、顺电陶瓷电容的应用领域顺电陶瓷电容广泛应用于各种电子设备中，如手机、电视、电脑、音响等。
它可以用于电路的滤波、耦合、隔直流等功能，起到提高电路性能、稳定电信号传输的作用。
此外，顺电陶瓷电容还可以用于储能、电源管理等领域。
四、顺电陶瓷电容的选择和使用注意事项在选择顺电陶瓷电容时，需要考虑电容值、工作电压、尺寸等因素，以满足具体的应用需求。
在使用顺电陶瓷电容时，要注意避免超过其工作电压范围，以免损坏电容器。
此外，还要注意避免过度振荡、温度过高等情况，以确保顺电陶瓷电容的正常工作和寿命。
顺电陶瓷电容是一种常见且重要的电子元件，具有体积小、质量轻、频率响应范围广、电容稳定性好等特点。
它在各种电子设备中的应用广泛，起到提高电路性能、稳定电信号传输等作用。
在选择和使用顺电陶瓷电容时，需要考虑多个因素，并注意遵守相关的使用注意事项，以确保其正常工作和寿命。
陶瓷电容器特性范文首先，陶瓷电容器具有小尺寸的特点。
由于陶瓷材料具有高度的绝缘性能，所以在相对较小的尺寸下，可以实现较大的电容值。
这使得陶瓷电容器在电子设备中的应用非常广泛。
其次，陶瓷电容器具有较大的容量。
容量是指电容器存储电荷的能力，是衡量电容器性能的重要指标之一、陶瓷电容器的容量通常在皮法律（pF）的量级，可以满足不同应用的需求。
另外，陶瓷电容器具有良好的稳定性。
稳定性是指电容器随时间和环境变化而变化的程度。
陶瓷电容器通常具有较低的温度系数，即在不同温度下，容量变化较小。
同时，在相对湿度、振动等环境变化下，陶瓷电容器的容量变化也较小。
这使得陶瓷电容器在各种恶劣环境下都能够稳定工作。
此外，陶瓷电容器具有快速充放电能力。
由于陶瓷材料的导电性较好，陶瓷电容器的充放电速度较快，可以迅速储存和释放电荷。
这使得陶瓷电容器在需要高速响应的电路中得到广泛应用，如通信设备、计算机等。
还有，陶瓷电容器具有较低的损耗。
损耗是指电容器在工作过程中由于内部电阻引起的能量损失。
陶瓷电容器的内部电阻较低，因此在传输和储存电荷时能够减少能量损失。
此外，陶瓷电容器还具有较高的工作温度范围。
由于陶瓷材料具有良好的热稳定性，陶瓷电容器可以在较高的工作温度下长时间稳定工作。
这使得陶瓷电容器在高温环境中得到广泛应用，如汽车电子、工业控制等领域。
此外，陶瓷电容器具有较高的电压承受能力。
电压承受能力是指电容器能够承受的最大电压。
陶瓷电容器具有较高的绝缘性能和较小的内部电阻，因此能够承受较高的电压。
这使得陶瓷电容器在高压电路中得到广泛应用，如电源、放大器等领域。
最后，陶瓷电容器具有较长的使用寿命。
陶瓷材料具有良好的耐久性和化学稳定性，因此陶瓷电容器的使用寿命较长。
这减少了更换元件的频率，提高了电子设备的可靠性和稳定性。
总之，陶瓷电容器具有小尺寸、大容量、稳定性、快速充放电能力、低损耗、高工作温度范围、高电压承受能力和长使用寿命等特性。
这使得陶瓷电容器在各种电子设备中得到广泛应用，如通信设备、计算机、汽车电子等领域。
104陶瓷电容是电子电路中常见的一种电容器，其全称为104兆皮法（104 pF）陶瓷电容器。
在此，我们将详细介绍104陶瓷电容的特性、参数以及应用。
一、特性参数1. 容量与误差：104陶瓷电容的实际电容量为100000皮法（pF），即0.1微法（μF）。
其容量误差通常为J级5%，K级10%，M级20%。
这意味着在实际使用过程中，104陶瓷电容的容量可能会在一定范围内波动。
2. 额定工作电压：104陶瓷电容在电路中能够长期稳定、可靠工作，所承受的最大直流电压称为耐压。
对于结构、介质、容量相同的器件，耐压越高，体积越大。
3. 温度系数：在一定温度范围内，温度每变化1°C，电容量的相对变化值。
104陶瓷电容的温度系数越小越好，这有助于保持电容的稳定性。
4. 绝缘电阻：绝缘电阻用来表明漏电大小。
一般而言，小容量的电容，绝缘电阻很大，在几百兆欧姆或几千兆欧姆。
而电解电容的绝缘电阻一般较小。
相对而言，绝缘电阻越大越好，漏电也小。
二、应用104陶瓷电容广泛应用于各种电子电路中，如滤波、耦合、振荡、延时等。
其优点包括高频性能好、电容稳定性好、工作温度范围广等。
然而，钽电容的价格较高，容易出现烧毁现象，因此在一些应用场合，104陶瓷电容可以替代钽电容。
三、测试要测试104陶瓷电容的耐压值，可以使用绝缘电阻表与直流电压表配合的方法进行测量。
具体操作如下：将直流电压表和被测电容器并联到绝缘电阻表的两个端钮上，接好后缓慢加速摇动绝缘电阻表手柄，察看电压表指示值，如指针不再上升或上升又降低，此时测出的即是该电容器的最高耐压值，也是它的临界击空值。
各种电容器的分类及特点电容器是一种储存电荷的基本电子元器件，其功能是在电子设备中提供电能储存和释放的能力。
根据不同的特性，电容器可以被分为多个不同的分类。
下面将介绍几种主要的电容器分类及其特点。
1.固定电容器-陶瓷电容器：具有较小的容量和较高的工作电压，由氧化物陶瓷材料制成。
特点是尺寸小、价格低廉、启动能力强，适用于高频电路。
-线性电容器：由金属箔与绝缘纸层叠构成，可以轻松实现较大的电容量。
特点是自感高、损耗小，适用于高频电路。
-电解电容器：由铝箔与电解液构成。
具有较大的电容量和良好的电化学特性，适用于大容量的电池和直流电源滤波电路。
2.变值电容器-可变电容器：具有可调节电容值的特点，可通过旋钮或其他操作方式进行调整。
适用于需要动态调节电容的电路，如无线电调谐器等。
-可变介质电容器：通过改变介质的电感值来改变电容值，常用的可变介质有气体、液体或固体。
适用于需要非常精确的电容调节的电路。
3.效应电容器-电容耦合电容器：通过隔离交流信号和直流信号，使其只通过交流信号，用于放大器的耦合电容。
特点是能够削弱低频信号的损失，适用于音频放大器等电路。
-压控电容器：通过改变外加电压来改变电容大小的特性的电容器，适用于电压控制振荡器、频率合成器等电路。
4.特殊电容器-超级电容器：也称为超级电池或电双层电容器，具有高电容量和快速充放电特性。
适用于需要短时间大功率输出的电子设备，如电动车辆。
-无极电容器：有两个电极，通过改变激励电压的极性来改变电容特性，适用于高精度测量设备。
-固态电容器：利用界面电荷分布在特殊的固态电介质上的电容效应，具有体积小、工作电压高、内电阻低、无极性等特点，适用于高频通信和高精度测量装置。
在实际应用中，电容器的选择取决于需要的电容量、工作电压、尺寸、价格和特殊要求等因素。
不同类型的电容器具有特定的特性，可以满足各种不同的应用需求。
瓷片电容特点
1. 体积小：瓷片电容采用陶瓷材料作为介质，相比其他类型的电容器，它的体积通常较小，因此在电路板上占用的空间也较小。
2. 高稳定性：由于瓷片电容采用的是高稳定性的陶瓷材料，所以它具有较好的温度稳定性和频率特性，能够在较宽的温度范围和频率范围内保持稳定的电容值。
3. 低损耗：瓷片电容的介质损耗较低，因此在高频电路中能够提供较好的性能，降低信号衰减和失真。
4. 高耐压：瓷片电容的耐压能力较高，可以承受较高的电压，适用于一些需要高电压工作的电路。
5. 绝缘性能好：瓷片电容的陶瓷介质具有良好的绝缘性能，能够有效地阻止电流泄漏，提高电路的可靠性。
6. 价格低廉：相比其他高性能电容器，瓷片电容的生产成本较低，因此价格相对较为低廉，适合大规模应用。
7. 多种容量可选：瓷片电容的容量范围较广，可以提供从几个皮法到数千微法的不同容量选择，以满足不同电路的需求。
总之，瓷片电容因其体积小、稳定性好、低损耗、高耐压、绝缘性能好、价格低廉和多种容量可选等特点，而被广泛应用于电子电路中，特别是在高频电路和精密电路中具有重要的应用价值。
在选择瓷片电容时，需要根据具体的电路需求来选择合适的参数和规格。

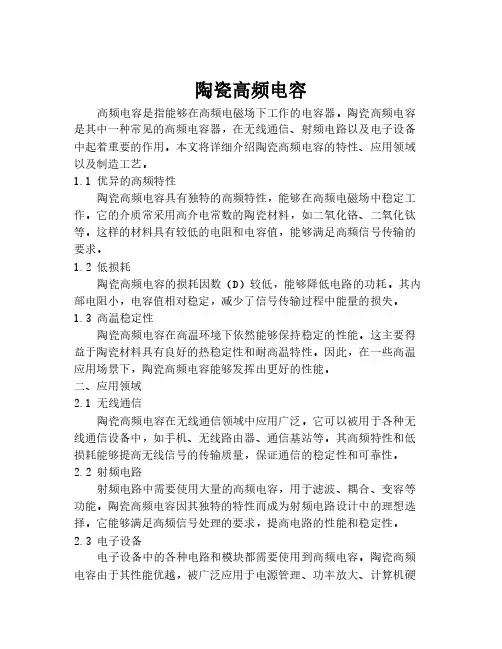

陶瓷高频电容高频电容是指能够在高频电磁场下工作的电容器。
陶瓷高频电容是其中一种常见的高频电容器，在无线通信、射频电路以及电子设备中起着重要的作用。
本文将详细介绍陶瓷高频电容的特性、应用领域以及制造工艺。
1.1 优异的高频特性陶瓷高频电容具有独特的高频特性，能够在高频电磁场中稳定工作。
它的介质常采用高介电常数的陶瓷材料，如二氧化铬、二氧化钛等。
这样的材料具有较低的电阻和电容值，能够满足高频信号传输的要求。
1.2 低损耗陶瓷高频电容的损耗因数（D）较低，能够降低电路的功耗。
其内部电阻小，电容值相对稳定，减少了信号传输过程中能量的损失。
1.3 高温稳定性陶瓷高频电容在高温环境下依然能够保持稳定的性能。
这主要得益于陶瓷材料具有良好的热稳定性和耐高温特性。
因此，在一些高温应用场景下，陶瓷高频电容能够发挥出更好的性能。
二、应用领域2.1 无线通信陶瓷高频电容在无线通信领域中应用广泛。
它可以被用于各种无线通信设备中，如手机、无线路由器、通信基站等。
其高频特性和低损耗能够提高无线信号的传输质量，保证通信的稳定性和可靠性。
2.2 射频电路射频电路中需要使用大量的高频电容，用于滤波、耦合、变容等功能。
陶瓷高频电容因其独特的特性而成为射频电路设计中的理想选择。
它能够满足高频信号处理的要求，提高电路的性能和稳定性。
2.3 电子设备电子设备中的各种电路和模块都需要使用到高频电容。
陶瓷高频电容由于其性能优越，被广泛应用于电源管理、功率放大、计算机硬件等领域。
它能够提高电路的工作效率和稳定性，保证设备的正常运行。
三、制造工艺陶瓷高频电容制造工艺主要包括材料选择、成型、烧结以及封装等环节。
首先，根据电容的工作频率需求选择合适的陶瓷材料。
然后，采用成型工艺将陶瓷材料成型为所需形状，如片状、圆柱状等。
接下来，通过烧结过程将成型后的材料加热，使其结合成坚固的电容体。
最后，将电容体封装成标准的电容外壳，以保护电容体不受外界环境的干扰。
i类陶瓷电容
I类陶瓷电容，也被称为高频陶瓷电容器，是一种采用非铁电（顺电）配方的电容器，主要成分为TiO2（介电常数小于150），因此具有非常稳定的性能。
此外，通过添加少量的其他（铁电体）氧化物，如CaTiO3或SrTiO3，可以形成“扩展型”的温度补偿陶瓷，显示出近似线性的温度系数，同时介电常数也可以增加到500。
这两种介质具有低损耗、高绝缘电阻和良好的温度特性。
I类陶瓷电容器的特性包括：
1. 线性温度系数：其电容随温度线性变化。
2. 无电压依赖性：其电容量不依赖于所施加的电压。
3. 无老化：由于制造过程中使用的材料是顺电位材料，因此不会经历严重的老化过程。
由于这些特性，I类陶瓷电容器特别适用于振荡器、谐振回路、高频电路中的耦合电容和其他小损耗和稳定电容量的电路中，或用于温度补偿。
然而，需要注意的是，I类陶瓷电容的容量一般较小。
在封装形式上，I类陶瓷电容可以按照插件和贴片式进行分类。
而在介质材料上，NPO、SL0、COG等通常被认为是I类瓷介电容。
这
些电容器具有极高的容量稳定性，其值基本不随温度、电压、时间的变化而变化。
总的来说，I类陶瓷电容器是一种性能稳定、适用于特定电路应用的电容器。
1.金属化纸介质电容器：体积较小；具有一定的自我恢复能力；高频损耗较大；纸张厚度的均匀性较差，厚处绝缘电阻较大，耐压较高，薄处耐压较低；高频损耗较大，不宜在高频电路中使用。
2.瓷介质电容器：价格低廉；陶瓷绝缘性强，可制成高耐压的电容器；陶瓷地容器具有耐高温的特点，可在高达500～600℃的条件下正常工作；温度系数教广；耐酸、碱、盐及水的侵蚀；陶瓷材料正切值tgδ与频率的关系很小，因此，陶瓷电容器广泛应用于高频电路中，陶瓷的介电系数ε很大，可使得瓷介质电容器的体积可以做得很小，但由于陶瓷没有卷曲性，只能做成板式电容器，所以总的电容不大，但也有叠层的陶瓷电容器；应为陶瓷介质电容器不可卷曲，故电容器本省不带电感性，高频特性较高，瓷介质电容器的电容都比较小，一般在几pF到零点几μF之间；机械强度低，易破裂。
3.云母电容器：损耗较小；频率稳定性好，一般工作在1000HZ 20～25℃时，tgδ值也只有5×10-5～30×10-5（高频特性好），绝缘电阻较高，可高达数吉欧，一般为1000～7500M Ω；耐压最高可承受几十千伏特的高压，通常工作电压为50～5000V；电容值范围为几皮法到几微法，多为10～30000pF；体积小，几乎不存在霉、潮、湿影响电容参数的现象；工作稳定。
4.玻璃釉电容器：由于玻璃釉粉的配方不同，介质的性质也不同，总体来说，这种电容器有绝缘强度高，抗湿性能也比其他电容器好，漏电极小；损耗角正切值tgδ较小，故高频特性好；结构坚实，能耐受较高的工作温度。
5.有机薄膜（即塑料薄膜）电容器：有机薄膜电容器常用的介质材料5.1 聚苯乙烯电容器：聚苯乙烯电容器的种类有很多，有以CB11型、CB10型为代表的普通聚苯乙烯电容器；以CB14型、CB15型为代表的精密聚苯乙烯电容器；以CB40型为代表的密封金属化聚苯乙烯电容器；以CB80型为代表的高压聚苯乙烯电容器等……有很宽的耐压范围，一般耐压在30V～15kV范围内，普通聚苯乙烯电容器的额定电压一般为100V，高压可达10～40kV；聚苯乙烯的绝缘电阻很高，一般大于或等于Ω，所以漏电流很小；储电能力很强，充电后静置1000小时，仍能保持电荷量的95%；在电容器的损耗上，通常tgδ=（5～15）×，在高频工作时，损耗角的正切值将大大增加，使高频损耗加重，同时绝缘电阻大大下降，所以不宜在高频电路中使用；电容值一般为100pF～100μF；聚苯乙烯易于加工，可做成精度很高的电容器，可控制在±0.3%、±0.1%，常有误差等级为±1%、±2%、±5%、±10%、±20%等；温度系数很小，一般为-(70～200)×(1/℃)，但工作温度不应超过+70℃，生产累计温度高的电路中不宜使用这种电容器；化学性质比较稳定，介质吸收系数小于0.1%，抗酸碱腐蚀性强，耐潮湿侵蚀性好；有一定的自愈能力，能避免击穿造成的短路。

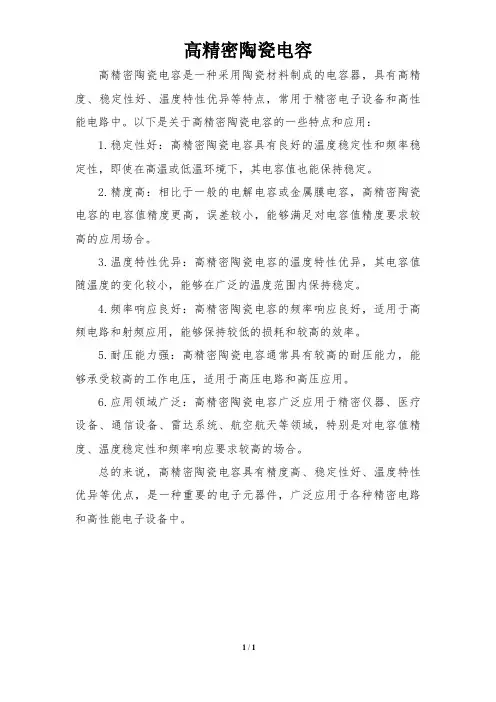

高精密陶瓷电容
高精密陶瓷电容是一种采用陶瓷材料制成的电容器，具有高精度、稳定性好、温度特性优异等特点，常用于精密电子设备和高性能电路中。
以下是关于高精密陶瓷电容的一些特点和应用：
1.稳定性好：高精密陶瓷电容具有良好的温度稳定性和频率稳定性，即使在高温或低温环境下，其电容值也能保持稳定。
2.精度高：相比于一般的电解电容或金属膜电容，高精密陶瓷电容的电容值精度更高，误差较小，能够满足对电容值精度要求较高的应用场合。
3.温度特性优异：高精密陶瓷电容的温度特性优异，其电容值随温度的变化较小，能够在广泛的温度范围内保持稳定。
4.频率响应良好：高精密陶瓷电容的频率响应良好，适用于高频电路和射频应用，能够保持较低的损耗和较高的效率。
5.耐压能力强：高精密陶瓷电容通常具有较高的耐压能力，能够承受较高的工作电压，适用于高压电路和高压应用。
6.应用领域广泛：高精密陶瓷电容广泛应用于精密仪器、医疗设备、通信设备、雷达系统、航空航天等领域，特别是对电容值精度、温度稳定性和频率响应要求较高的场合。
总的来说，高精密陶瓷电容具有精度高、稳定性好、温度特性优异等优点，是一种重要的电子元器件，广泛应用于各种精密电路和高性能电子设备中。
1 / 1。
陶瓷电容钽电容陶瓷电容和钽电容是两种常见的电子元件，它们在电子电路中起着重要的作用。
本文将分别介绍陶瓷电容和钽电容的特点、应用以及优缺点。
一、陶瓷电容陶瓷电容是一种以陶瓷介质为基础制成的电容器。
它具有体积小、重量轻、价格低廉的特点，因此在电子设备中得到广泛应用。
1. 特点陶瓷电容的最大优点是体积小，可以在紧凑的电路板上方便地安装。
此外，陶瓷电容的频率响应范围广，能够在高频电路中稳定工作。
它还具有快速充放电的特性，适用于一些需要快速响应的电路。
2. 应用陶瓷电容广泛应用于各种电子设备中，如手机、平板电脑、电视机等。
在这些设备中，陶瓷电容被用来存储和释放电荷，以实现信号的传输和处理。
此外，陶瓷电容还常用于直流电源滤波、耦合和终端耦合等电路中。
3. 优缺点陶瓷电容的优点包括体积小、价格低廉、频率响应范围广、快速充放电等。
然而，陶瓷电容也存在一些缺点。
首先，其容量相对较小，无法满足一些大容量需求。
其次，陶瓷电容的温度稳定性较差，在高温环境下容易失效。
此外，陶瓷电容的电介质常常含有铁、锰等杂质，可能对电路性能产生一定影响。
二、钽电容钽电容是一种以钽金属为电极的电容器。
它具有高容量、稳定性好的特点，被广泛应用于高性能电子设备中。
1. 特点钽电容的最大特点是高容量。
相比于陶瓷电容，钽电容的容量可以达到几百甚至几千微法。
此外，钽电容的温度稳定性和频率响应也较好，能够在较宽的温度范围和频率范围内稳定工作。
2. 应用钽电容在高性能电子设备中得到广泛应用。
例如，它常用于存储器电路、滤波电路、耦合电路等。
由于其高容量和稳定性好的特点，钽电容能够提供稳定的电压和电流，保证电子设备的正常运行。
3. 优缺点钽电容的优点主要体现在高容量、稳定性好等方面。
然而，钽电容也存在一些缺点。
首先，钽电容的价格相对较高，成本较陶瓷电容更高。
其次，钽电容的极性较强，如果使用不当可能会引发安全问题。
此外，钽电容的电介质层较薄，对过电压和过电流较为敏感。
陶瓷介质电容陶瓷介质电容是一种常见的电子元件，具有许多优点和应用领域。
本文将从定义、特性、制造工艺和应用等方面详细介绍陶瓷介质电容的相关知识。
一、定义陶瓷介质电容是一种以陶瓷作为介质的电容器。
它的主要特点是体积小、重量轻、稳定性好、频率响应范围广等。
陶瓷介质电容根据其介质材料和结构形式的不同，可以分为多种类型，如片式电容、插件式电容、贴片式电容等。
二、特性1. 体积小：陶瓷介质电容相比其他介质电容器，体积更小巧，适合在空间有限的电路板上使用。
2. 重量轻：陶瓷介质电容的重量较轻，可以降低整个电路的重量，适用于便携式电子设备。
3. 稳定性好：陶瓷介质电容的电容值稳定性较高，能够在不同温度和频率下保持相对稳定的性能。
4. 高频响应好：陶瓷介质电容的响应频率范围广，适用于高频电路。
5. 绝缘性能优异：陶瓷介质电容的绝缘性能好，能够有效隔离电路中的信号，提高电路的稳定性和可靠性。
三、制造工艺陶瓷介质电容的制造工艺主要包括以下几个步骤：1. 选择陶瓷材料：根据电容器的要求，选择适合的陶瓷材料作为介质。
2. 制备陶瓷片：将陶瓷材料研磨成细粉，然后通过压制、干燥、烧结等工艺制备成陶瓷片。
3. 制作电极：在陶瓷片上制作电极，通常采用金属薄膜或导电胶浆进行涂覆和烧结。
4. 组装封装：将制作好的陶瓷片与电极通过焊接或粘接等方式组装封装成电容器。
四、应用领域陶瓷介质电容具有广泛的应用领域，常见的应用有：1. 通信设备：陶瓷介质电容可用于手机、电视、无线路由器等通信设备中，起到信号传输和滤波的作用。
2. 汽车电子：陶瓷介质电容可用于汽车电子设备中，如发动机控制单元(ECU)、制动系统、中央控制器等，提高汽车电子系统的性能和可靠性。
3. 工业控制：陶瓷介质电容可用于工业控制设备中，如机器人、PLC等，用于信号处理和电路保护。
4. 电源管理：陶瓷介质电容可用于电源管理电路中，如DC-DC变换器、稳压器等，提高电源的稳定性和效率。
陶瓷电容、钽电容和电解电容都是电子电路中常用的三种类型的电容器，它们在电路中的应用和性质有所不同：
陶瓷电容（Ceramic Capacitor）：
材料：通常由陶瓷材料制成，如氧化铝或钛酸钡。
特性：陶瓷电容具有高频响应能力，适用于高频电路，具有良好的温度稳定性和长寿命。
应用：常用于耦合、滤波、维持电容、定时和调谐电路等。
钽电容（Tantalum Capacitor）：
材料：由钽金属制成的氧化物。
特性：钽电容具有较高的电容密度，较低的ESR（等效串联电阻），适用于高性能电路。
它们也比陶瓷电容更稳定。
应用：常用于稳压电路、功率供应、射频电路和移动设备中，尤其是需要高性能的应用。
电解电容（Electrolytic Capacitor）：
材料：包括铝电解电容和钽电解电容。
电解电容使用电解质来增加电容值。
特性：电解电容具有较高的电容密度，但ESR较高，适用于低频和电源滤波应用。
铝电解电容和钽电解电容在性能和应用上有所不同。
应用：铝电解电容常用于电源滤波和电机启动电路中，而钽电解电容常用于射频和高性能电路中。
选择电容类型取决于具体的应用要求，包括电容值、工作频率、ESR、工作温度范围和可用的预算。
不同类型的电容器在电路设计中有其独特的优势和限制，因此工程师需要根据具体情况进行选择。
陶瓷电容的材料全文共四篇示例，供读者参考第一篇示例：陶瓷电容是一种广泛应用于电子产品中的常见元器件，其主要作用是存储和释放电荷，用来稳定电路的工作状态。
陶瓷电容具有体积小、重量轻、稳定性好等特点，适用于各种电子设备中，如手机、电脑、平板等。
陶瓷电容的性能取决于其材料的选择，下面我们来了解一下陶瓷电容的主要材料。
一、电容材料的分类根据材料的性质和用途，电容可分为陶瓷电容、聚合物电容、铝电解电容等。
陶瓷电容是一种常见的电容器，具有高频特性好、耐高温、抗湿度等优点，因此在电子产品中得到广泛应用。
2. Z5U电容Z5U电容是一种陶瓷电容，具有温度系数小、电容量大的特点。
Z5U电容主要用于耦合、绕组等领域，能够提供稳定的容量值和频率响应，适用于各种电子产品中。
三、陶瓷电容的特性1. 高频特性好陶瓷电容具有高频特性好的优点，能够在高频电路中提供稳定的容量值和频率响应，适用于各种高性能的电子设备。
2. 耐高温陶瓷电容具有耐高温的特点，能够在高温环境下保持稳定的性能，适用于各种工业电子产品中。
四、结语陶瓷电容是一种稳定性好、性能优越的电容器，适用于各种电子产品中。
通过选择合适的材料，可以确保陶瓷电容在高频、高温、潮湿等复杂环境下保持稳定的性能，提高电子设备的可靠性和性能。
希望以上内容能够帮助大家更加了解陶瓷电容的材料及其特性，为电子产品的设计和应用提供参考。
第二篇示例：陶瓷电容是一种广泛应用于电子电路中的passiv器件，它主要由陶瓷材料制成。
陶瓷电容以其优异的性能和稳定性而被广泛应用于各种电子设备中，如通讯设备、计算机设备、家用电器等。
那么，陶瓷电容的材料都有哪些呢？一、氧化铝陶瓷电容氧化铝陶瓷电容是目前用得最多的一种陶瓷电容，它采用氧化铝作为基材，并在其表面涂覆一层金属电极，通过介质极化实现电容效应。
氧化铝陶瓷电容具有体积小、容量大、失真小、温度稳定性好等优点，因此被广泛应用于各种高频电路和射频电路中。
三、复合陶瓷电容复合陶瓷电容是陶瓷电容的一种特殊类型，它由多种陶瓷材料混合而成，以获得更好的性能。
mlcc陶瓷电容MLCC陶瓷电容是一种高性能的电子元件，广泛用于电子产品中的分立电路中，尤其在计算机和通讯设备中应用广泛。
它是一种采用环保材料制造的电容器，有耐电压、高频特性优异，广泛应用于电子产品中的稳定电源、高压、大电流、高频率等多个领域，是现代电子工业中不可或缺的元件。
一、 MLCC陶瓷电容的材料及结构MLCC陶瓷电容的外形尺寸小、体积轻、结构简单，一般由陶瓷制成，发散性、热稳定性和电子学性质好，且价格适中，使用方便，是一种高性价比的电子元器件。
二、 MLCC陶瓷电容的性能特点1、小体积：它的体积小，重量轻，可以轻松装入各种微型电子产品中，非常方便。
2、高稳定性：MLCC陶瓷电容的使用寿命长，且电容值稳定性高，能长时间保持其电容及参数的稳定性，不易受到温度及频率等因素的影响。
3、高耐压：这种电容器不仅具有良好的电容值稳定性，还能承受高电压值，为电路提供更大的保护。
4、高频性能：由于陶瓷材料的特性，MLCC陶瓷电容的高频性能优越，可以很好地工作在高频率的电路中，为高速数据传输和导频稳定性提供保障。
5、高温性能：MLCC陶瓷电容对高温和极端条件下的工作能力非常优秀，因此广泛应用于汽车电子、机器人工业、无人机、石油化工等各种环境极端的工业领域。
6、阻值高：MLCC陶瓷电容的阻值比普通电容器高，因此在具有较高阻值的电路中的应用更加广泛。
三、 MLCC陶瓷电容的应用MLCC陶瓷电容广泛应用于通信、计算机、信息家电、汽车电子、医疗仪器等领域。
在手机、平板电脑、笔记本电脑、电视机等消费品电子产品中，它被广泛应用在稳定电源、信号处理、滤波、耦合等方面。
在医疗领域中，MLCC陶瓷电容也具有广泛应用。
例如，在心脏起搏器和其他医疗设备中，它被用作电路平衡、稳定的关键元件。
总之，MLCC陶瓷电容是电子工业中重要而不可或缺的元件，具有良好的性能和稳定性能，广泛应用于各种高科技领域。
随着科技的不断进步，它的应用范围也将进一步扩大，为人们的生活和工作带来更多的便利。
无感电容陶瓷电容如下：
无感电容和陶瓷电容是电子电路中常用的两种不同类型的电容器，它们在结构和用途上有所区别。
具体分析如下：
1、无感电容：无感电容通常指的是那些在特定频率下表现出极低电感的电容器。
这类电容器的特点是具有较小的电感值，因此在高频应用中不会产生太大的电感效应，从而避免了由于电感引起的电压尖峰和振铃现象。
无感电容常用于高频电路和开关电源中，以减少电磁干扰和提高电路的稳定性。
2、陶瓷电容：陶瓷电容是以陶瓷材料作为电介质的电容器。
陶瓷电容器因其体积小、稳定性好、耐高温、成本低廉等优点，在电子工业中得到了广泛应用。
它们通常用于去耦、滤波、振荡电路等多种电子电路中。
陶瓷电容器有多种类型，包括半导体陶瓷电容器、高压陶瓷电容器和多层陶瓷电容器等。
总的来说，无感电容主要强调的是其在高频应用中低电感的特性，而陶瓷电容则侧重于其稳定的电气性能和广泛的应用范围。
在选择电容器时，需要根据具体的电路要求和应用场景来确定使用哪种类型的电容器。
陶瓷电容 1206陶瓷电容是一种常见的电子元器件，其中1206指的是其尺寸规格。
本文将介绍陶瓷电容1206的基本特点、应用领域以及相关注意事项。
一、陶瓷电容1206的基本特点陶瓷电容1206是一种多层结构的电容器，由内部的陶瓷层和外部的金属电极组成。
它的尺寸规格为12mm×6mm，是一种中等尺寸的电容器。
陶瓷电容1206具有以下几个基本特点：1. 高稳定性：陶瓷电容1206具有较高的稳定性，能够在宽温度范围内保持其电容值不变。
这使得它在各种环境条件下都能正常工作。
2. 低损耗：陶瓷电容1206的损耗因数较低，能够有效减少能量的损耗，提高电路的效率。
3. 耐高温：由于采用了陶瓷材料，陶瓷电容1206能够在高温环境下正常工作，具有良好的热耐性。
4. 良好的频率特性：陶瓷电容1206具有较宽的频率范围，能够满足不同频率电路的需求。
二、陶瓷电容1206的应用领域陶瓷电容1206广泛应用于电子设备中的各种电路中，主要用于以下几个方面：1. 滤波电路：陶瓷电容1206能够有效滤除电路中的杂波和噪声信号，提高信号的纯净度。
2. 耦合电容器：陶瓷电容1206可用作耦合电容器，将信号从一个电路传递到另一个电路，实现信号的传输和隔离。
3. 绕组电容器：陶瓷电容1206可用于电感器的绕组中，提高电感器的性能和稳定性。
4. 衰减电路：陶瓷电容1206可用于衰减电路中，控制信号的幅度和频率范围。
三、陶瓷电容1206的注意事项在使用陶瓷电容1206时，需要注意以下几个问题：1. 电压等级：选择适合的电压等级的陶瓷电容1206，以免电压过高造成电容器损坏或短路。
2. 容值选择：根据电路需求，选择合适的容值范围，以满足电路的工作要求。
3. 温度系数：由于陶瓷电容1206的电容值会随温度的变化而变化，因此在高温环境下，需要考虑其温度系数，选择合适的陶瓷电容1206。
4. 安装注意：在安装陶瓷电容1206时，需要注意正确的极性和焊接温度，以避免电容器损坏。
陶瓷电容器特性特别说明：本文档所有内容来气村田制作所网站，作者仅将所需要的内容总结在一起方便阅读查阅，Q ：高介电常数型（X5R/B、X7R/R特性等）与温度补偿型（CH、C0G特性等）的特征和用途有哪些区别？A : 请参阅下表。
Q:陶瓷电容器的静电容量会不会随时间而变化？此外，对于随时间变化有哪些注意事项？A: 陶瓷电容器中，尤其是高诱电率系列电容器(B/X5R、R/X7R特性)，具有静电容量随时间延长而降低的特性。
当在时钟电路等中使用时，应充分考虑此特性，并在实际使用条件及实际使用设备上进行确认。
例如，如下图所示，经过的时间越长，其实效静电容量越低。
(在对数时间图上基本呈直线线性降低)＊下图横轴表示电容器的工作时间(Hr)，纵轴表示的是相对于初始值的静电容量的变化率的图表。
如图中所示，静电容量随着时间延长而降低的特性称为静电容量的经时变化(老化)。
此外，对于老化特性，不仅仅限于本公司的产品，在所有高诱电率型电容器中都有此现象，在温度补偿用电容器中没有老化特性。
另外，因老化而导致静电容量变小的电容器，当由于工序中的焊接作业等使温度再次被加热到居里温度(约125°C)以上时，静电容量将得到恢复。
而且，当电容器温度降至居里温度以下时，将再一次开始老化。
关于老化特性的原理陶瓷电容器中的高诱电率系列电容器，现在主要使用以BaTiO3(钛酸钡)作为主要成分的电介质。
BaTiO3具有如下图所示的钙钛矿(perovskite)形的晶体结构，在居里温度以上时，为立方晶体(cubic)，Ba2+离子位于顶点，O2-离子位于表面中心，Ti4+离子位于立方体中心的位置。
上图是在居里温度(约125℃)以上时的立方体(cubic)的晶体结构，在此温度以下的常温领域，为一个轴(C轴)伸长，其他轴略微缩短的正方晶系(tetragonal)晶体结构。
此时，作为Ti4+离子在结晶单位的延长方向上发生了偏移的结果，产生极化，不过，这个极化即使在没有外部电场或电压的情况下也会产生，因此，称为自发极化(spontaneous polarization)。
像这样，具有自发极化，而且可以根据外部电场转变自发极化的朝向的特性，被特称为强诱电型。
（有时将菱面体晶系称为三方晶系，把斜方晶系称为单斜晶系。
）另外，当将BaTiO3加热到居里温度以上时，晶体结构将从正方晶体向立方晶体进行相转移。
伴随此变化自发极化将消失，并且畴也将不存在。
当将其冷却到居里温度以下时，在居里温度附近，从立方晶体向正方晶体发生相转移，并且C轴方向将延长约1%，其他轴将略微缩短，自发极化及畴将生成。
同时晶粒将受到因变形而产生的压力。
在此时，晶粒内生成多个微小的畴，各个畴所具有的自发极化处于即使在低电场的情况下也很容易发生相转变的状态。
如果在居里温度以下，以无负载的状态放置，随着时间的延长，朝着随机方向生成的畴将具有更大的尺寸，并且向着能量更趋稳定的形态(图90°domain)逐渐进行再配列，从而释放由于晶体的变形而带来的压力。
除此之外，晶界层的空间电荷(移动缓慢的离子及空隙点等)将发生移动，并产生空间电荷的极化。
空间电荷的极化将对自发极化产生作用，阻碍自发极化的相转变。
所以，自发极化从生成开始随着时间的延长，逐渐向着自发极化趋于稳定的状态进行再配列，与此同时，在晶界层产生空间电荷极化，并使自发极化的相转变受到阻碍。
在这种状态下，为了使各畴所具有的自发极化发生相转变，必需要有更强的电场。
与单位体积内的自发极化的相转变相同的是电容率，因此如果减少在弱电场下发生相转变的畴，静电容量将降低。
上述内容被普遍认为是老化特性的原理。
Q:请说明片状多层陶瓷电容器的绝缘阻抗值的规定和单位。
A: 独石陶瓷电容器的绝缘电阻表示当在电容器端子之间施加直流电压(无纹波) 时，在设定时间(比如60秒) 之后施加电压和漏电流之间的比率。
当一个电容器绝缘电阻的理论值无穷大时，因为实际电容器的绝缘电极之间的电流流量很小，实际电阻值是有限的。
上述电阻值称为"绝缘电阻"，并用兆欧[MΩ]和欧法拉[ΩF]等单位表示。
绝缘电阻值的性能当直流电压直接施加在电容器后，突入电流(也称充电电流) 的流量如下图1所示。
随着电容器逐渐被充电，电流呈指数降低。
图1电流I (t) 随时间的增加而分为三类(如方程(1) 所示)，即充电电流Ic (t)、吸收电流Ia (t) 和漏电电流Ir。
I (t)=Ic (t)+Ia (t)+Ir 方程(1)充电电流表明电流通过一个理想的电容器。
与充电电流相比，吸收电流有一个延迟过程，并且在低频范围内伴随有介电损耗、造成高介电常数电容器(铁电性电容器) 极性相反并在陶瓷与金属电极界面上发生肖特基障垒。
漏电电流是在吸收电流的影响降低后，在一定阶段出现的常数电流。
因此，下述电流值随施加在电容器上的时间电压量而变化。
这意味着，只有在指定电压用途下的定时测量才能确定电容器的绝缘电阻值。
如上表所示，电容值越高，其绝缘电阻值越低。
其原因解释如下: 考虑到独石陶瓷电容器可以看作是一个导体，根据施加在其上的电压和电流，利用欧姆定律可以计算出绝缘电阻。
绝缘电阻值R可以用方程(2) 表示，导体的长度为L，导体的横截面面积为S，电阻率为ρ。
R=ρ•L/S 方程(2)同样，电容量C可以用方程(3) 表示，独石陶瓷电容器两个电极之间的距离(电介质厚度) 用L表示，内部电极的面积用S表示，介电常数为ε。
C ∝ε•S/L 方程(3)方程(4) 由方程(2) 和方程(3) 得出，由方程(4) 可知R与C成反比。
R ∝ρ•ε/C 方程(4)绝缘电阻越大表明直流电压下的漏电电流越小。
一般情况下，绝缘电阻值越大，电路的准确性越高。
Q:希望能将电容器串联连接使用，是否存在问题？A: 以自动防故障为目的的串联连接使用方法是可行的。
但请确保电路电压分别能够满足两个电容器各自的规格参数要求。
请注意确保串联的每个电容器额定电压都高于电路电压。
Q: 请告知电容器的使用年数。
A: 一般来说，陶瓷电容器的加速度实验是通过对电压和温度的加速来进行的。
并以实验中测定的温度电压等数据作为参数运用下面的加速公式推算出产品在实际使用环境下的使用寿命。
下面的加速公式是基于阿列纽斯法，利用电压加速系数（※1）及反应活化能（※2）推算。
在此公式的基础上，通过在更为严苛的条件(更高温、更高电压)下进行加速试验，可推算出产品在实际使用环境下的使用寿命。
为了简化计算，我们也会通过如下的加速计算公式进行计算。
在试验温度为T A 时的故障率是标准温度T N 时的故障率的1/2（或者是2 倍），我们将其温度差θ（=T A -T N ）称作温度加速系数。
我们把加载电压固定，将温度设为参数来进行MlCC 的试验样本的寿命试验，把各个温度条件下的试验结果（故障率）通过计算公式计算出温度加速系数。
这样，我们即可通过在85°C、施加20V电压的环境下进行了1000h的耐久试验，推算出在65°C、施加5V电压的环境下产品使用年限为362039h（≒41年！）。
计算中使用的电压加速系数、温度加速系数会由陶瓷材料的种类及构造产生不同，但通过加速计算公式可在相对较短的时间内利用试验结果来验证长时间的实际使用环境中的产品使用寿命。
※1 电压加速系数的推算方法的相关说明在推算陶瓷电容的产品寿命时，我们把实验温度固定，将加载电压设为参数来进行MlCC的试验样本的寿命试验。
把各个加载电压下的试验结果（平均寿命MTTF）通过韦伯分析方法近似推算加载电压对数与平均寿命对数的斜率，并将其作为电压加速系数。
※2 反应活化能的推算方法的相关说明和上述温度加速系数的推算方法类似，我们把加载电压固定，将实验温度设为参寿命MTTF）通过韦伯分析方法近似推算温度（绝对温度）的倒数与平均寿命对数的斜率，并将其作为反应活化能。
Q: 温度特性中，B1特性与R1 , R6 , R7特性有什么不同？A: 如下表所示，B1 , R1 , R6 , R7特性有以下几个不同点。
1.认证标准2.温度特性的标准温度3.温度特性的温度范围4.温度特性的静电容量变化率5.使用温度范围Q: 电容器静电容量怎么决定？A: 电容器的静电容量值，由以下数值的step（Estep）决定。
Estep具有E3step、E6step、E12step、E24step......，JIS标准有如下规定。
(JISC5063)-----------------------------------------------------------------------------------------E6标准数列的理论数值为四舍五入值，为E12值之一E3标准数列的理论数值为四舍五入值，为E6值之一-----------------------------------------------------------------------------------------例如，E3step时，有1，2.2，4.7，10，22，47，100，位数多一位，就有3个step。
我公司多层陶瓷电容器标准step如下所示。
10pF以下......每0.1pF10pF~1μF......E6step1μF以上......E3step※根据温度特性及系列也采用E12，E24step。
Q: 请告知直流的漏电流标准值。
A: 直流的漏电流标准值并非规定的，但绝缘电阻值为规定值。
可通过绝缘电阻的规定值及产品额定电压，利用算式I=V/R推算漏电流。
但是，依据我公司规定的绝缘电阻标准值计算出值，所谓保障也只限绝缘电阻产品。
1. 绝缘电阻标准值计算漏电流的方法例：GRM155B31H103KA88(1) 确认GRM155B31H103KA88的保证性能的绝缘电阻标准值。
(2) GRM155B31H103KA88的容量小于0.047μF，绝缘电阻的标准值则大于10000MΩ。
(3) I=V/R中代入绝缘电阻标准值的10000MΩ及型号GRM155B31H103KA88的额定电压50V。
(4) I=50/10000M(5) I（漏电流）=0.0005μA以下2. 由ΩF推算绝缘电阻的标准值，计算漏电流的方法例：GRM188B30J106ME47(1) 确认GRM188B30J106ME47型号的保证性能的绝缘电阻标准值。
(2) 根据下表GRM188B30J106ME47的绝缘电阻标准值为50ΩF以上。
(3) 单位ΩF为电阻及静电容量的乘积，50ΩF除以型号的静电容量值得绝缘电阻标准值。
(4) 绝缘电阻=50ΩF/10μF(5) 绝缘电阻=5MΩ（μ=10-6、M=106）(6) I=V/R中代入绝缘电阻标准值的5MΩ及型号GRM188B30J106ME47的额定电压6.3V。
