AVX/松下/华亚/国巨/TDK ,TAIYO,村田(不是春田啊),AVX单片陶瓷电容器(通称贴片电容)是目前用量比较大的常用元件，就AVX公司生产的贴片电容来讲有NPO、X7R、Z5U、Y5V等不同的规格，不同的规格有不同的用途。
下面我们仅就常用的NPO、X7R、Z5U和Y5V来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意。
不同的公司对于上述不同性能的电容器可能有不同的命名方法，这里我们引用的是AVX公司的命名方法，其他公司的产品请参照该公司的产品手册。
NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同。
在相同的体积下由于填充介质不同所组成的电容器的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同。
所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。
一NPO电容器NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。
它的填充介质是由铷、钐和一些其它稀有氧化物组成的。
NPO电容器是电容量和介质损耗最稳定的电容器之一。
在温度从-55℃到+125℃时容量变化为0±30ppm/℃，电容量随频率的变化小于±0.3ΔC。
NPO电容的漂移或滞后小于±0.05%，相对大于±2%的薄膜电容来说是可以忽略不计的。
其典型的容量相对使用寿命的变化小于±0.1%。
NPO电容器随封装形式不同其电容量和介质损耗随频率变化的特性也不同，大封装尺寸的要比小封装尺寸的频率特性好。
下表给出了NPO电容器可选取的容量范围。
容量精度在5％左右，但选用这种材质只能做容量较小的，常规100PF以下，100PF-1000PF也能生产但价格较高介质损耗最大0。
15%封装DC=50V DC=100V0805 0.5---1000pF 0.5---820pF1206 0.5---1200pF 0.5---1800pF1210 560---5600pF 560---2700pF2225 1000pF---0.033μF 1000pF---0.018μFNPO电容器适合用于振荡器、谐振器的槽路电容，以及高频电路中的耦合电容。
陶瓷贴片电容陶瓷贴片电容是一种常见的电子元件，广泛应用于各种电路中。
它具有小巧轻便、稳定可靠、耐高温等优点，因此在电子产品中扮演着重要的角色。
我们来了解一下陶瓷贴片电容的基本结构和工作原理。
陶瓷贴片电容由一层或多层陶瓷片组成，其中夹有金属电极。
当外加电压作用在电容两端时，电容器内部会产生电场，使得电容器存储电荷。
在电路中，陶瓷贴片电容主要用于滤波、耦合、解耦等功能，起到稳定电压、提高信噪比的作用。
陶瓷贴片电容具有许多优点，使得它成为电子产品中不可或缺的元件之一。
首先是体积小巧轻便，适合在小型电子产品中使用，比如智能手机、平板电脑等。
其次是稳定可靠，具有良好的温度特性和频率特性，能够在各种环境条件下稳定工作。
此外，陶瓷贴片电容还具有耐高温、耐腐蚀等特点，适合在苛刻的工作环境中使用。
除了优点，陶瓷贴片电容也存在一些缺点。
比如其介电常数较大，会影响电路的频率响应特性；另外，陶瓷贴片电容的温度稳定性较差，随温度变化而变化。
因此，在一些对频率响应和温度稳定性要求较高的电路中，可能会选择其他类型的电容来替代。
在使用陶瓷贴片电容时，需要注意一些问题。
首先是正确选型，根据电路的要求选择合适的电容值和额定电压；其次是正确安装，要避免电容器与其他元件短路或接反；最后是注意电容器的工作环境，避免受潮、受热等情况，影响电容器的性能。
总的来说，陶瓷贴片电容作为一种常见的电子元件，在各种电路中都有着重要的应用。
它的小巧轻便、稳定可靠等优点，使得它成为电子产品中不可或缺的一部分。
在使用时，需要注意选型、安装和工作环境等问题，以确保电容器的正常工作。
希望通过本文的介绍，读者对陶瓷贴片电容有了更深入的了解。

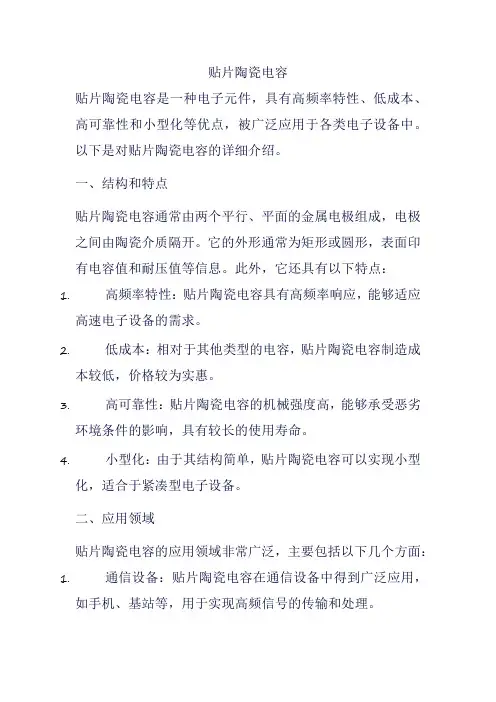

贴片陶瓷电容贴片陶瓷电容是一种电子元件，具有高频率特性、低成本、高可靠性和小型化等优点，被广泛应用于各类电子设备中。
以下是对贴片陶瓷电容的详细介绍。
一、结构和特点贴片陶瓷电容通常由两个平行、平面的金属电极组成，电极之间由陶瓷介质隔开。
它的外形通常为矩形或圆形，表面印有电容值和耐压值等信息。
此外，它还具有以下特点：1.高频率特性：贴片陶瓷电容具有高频率响应，能够适应高速电子设备的需求。
2.低成本：相对于其他类型的电容，贴片陶瓷电容制造成本较低，价格较为实惠。
3.高可靠性：贴片陶瓷电容的机械强度高，能够承受恶劣环境条件的影响，具有较长的使用寿命。
4.小型化：由于其结构简单，贴片陶瓷电容可以实现小型化，适合于紧凑型电子设备。
二、应用领域贴片陶瓷电容的应用领域非常广泛，主要包括以下几个方面：1.通信设备：贴片陶瓷电容在通信设备中得到广泛应用，如手机、基站等，用于实现高频信号的传输和处理。
2.计算机和存储设备：贴片陶瓷电容在计算机和存储设备中用于滤波、去耦和储能等。
3.消费电子产品：贴片陶瓷电容在消费电子产品中得到广泛应用，如电视、音响、相机等，用于电源滤波、音频信号处理等。
4.工业控制和自动化设备：贴片陶瓷电容在工业控制和自动化设备中用于电源滤波、信号传输等。
5.汽车电子：贴片陶瓷电容在汽车电子中用于电源滤波、安全气囊触发等。
三、性能参数贴片陶瓷电容的性能参数主要包括电容值、耐压值、温度系数和介质损耗等。
其中，电容值表示电容器能够存储的电荷量；耐压值表示电容器能够承受的最大电压；温度系数表示电容器电容值随温度变化的比率；介质损耗表示电容器在交流电作用下能量损失的大小。
四、生产工艺贴片陶瓷电容的生产工艺主要包括以下几个步骤：1.配料：将金属电极材料、陶瓷介质和添加剂等按一定比例混合。
2.制膜：将混合料制成薄膜状。
3.印字：在电容器表面印上电容值和耐压值等信息。
4.切割：将制好的电容器切割成所需形状。
5.排版：将电容器排列成一定形状的阵列。

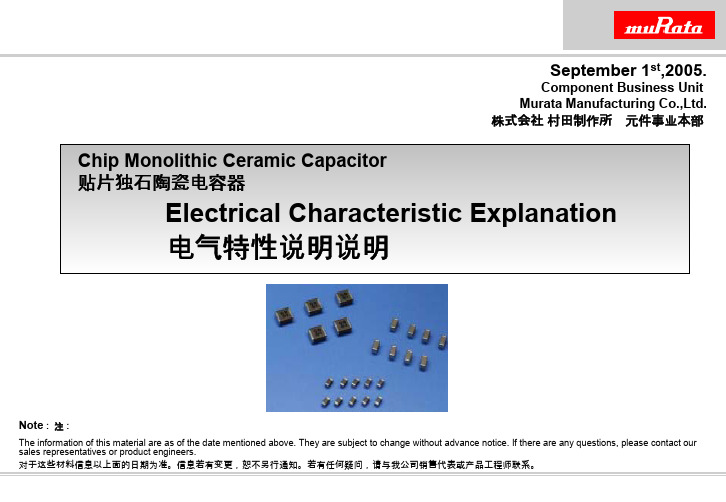

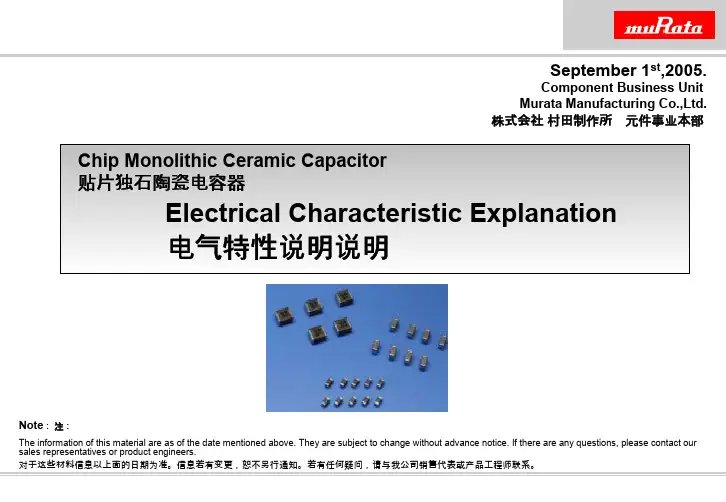

Chip Monolithic Ceramic Capacitor 贴片独石陶瓷电容器 Electrical Characteristic Explanation电气特性说明说明September 1st ,2005.Component Business Unit Murata Manufacturing Co.,Ltd.株式会社村田制作所 元件事业本部Note : 注:The information of this material are as of the date mentioned above. They are subject to change without advance notice. If there are any questions, please contact our sales representatives or product engineers.1.Material of Capacitor 电容器的材料2.Ceramic material (Class 1, Class 2) 陶瓷材料3.Electrical Characteristic (Class 1, Class 2) 陶瓷电容器的电气特性4. Function of Ceramic Capacitor 陶瓷电容器的功能5.Rated Voltage Explanation (Ceramic Capacitor) 额定电圧说明(陶瓷电容器)Contents内容Fixed Capacitor 固定电容器Film 薄膜Ceramic 陶瓷Aluminum 铝Glass 玻璃Mica 云母ElectrolyticDouble Layer双倍电解层Using plastic film as the dielectric , thin metal film metal as inner electrodes ,stacked and rolled up together.Non polarized organic film capacitor.Using Ceramic as the dielectric , metal baked with ceramic as innerelectrodes , non-polarized and non-organic capacitors.Using high purity conductive material as positive electrodes , oxidizedlayers on the electrodes , either liquid or solid electrolyte contactingoxidized layers as the negative electrodes.Using glass film or glass powder as the dielectric , metallic foil ormetallic paste as electrodes.Using natural Mica as the dielectric , metallic foil as inner electrodes.Impregnated collecting electrode with liquid electrolyte , dividedinto positive / negative / by a porous separator as polarized capacitors.Material of Capacitor 电容器的材料100fF 1pF 10pF 100pF 1nF 10nF 100nF 1µF 10µF 100µF 1mF 10mFAluminum Electrolytic Capacitor铝电解电容器Glass Capacitor 玻璃电容器Mica Capacitor 云母电容器Semi-conductive Capacitor 半导体电容器Monolithic Ceramic Capacitor 贴片陶瓷电容器Disc Ceramic Capacitor (Disk-type) 陶瓷电容器（圆盘状）Film Capacitor 薄膜电容器Tantalum Electrolytic Capacitor钽电解电容器Capacitance Range by Material电容器的材料Fixed Capacitor 固定的电容器Film 薄膜Ceramic 陶瓷Aluminum 铝Glass 玻璃Mica 云母ElectrolyticDouble Layer 双倍电解层Polyester Capacitor (Mylar)聚酯电容器Polypropylene 聚丙烯Polycarbonate 聚碳酸酯Polyethylene 聚乙烯Relatively small.Higher resistance , better TC Large / ExpensiveHigher resistance , better TC Higher BDV , LargeVariety of TCs , suitable for Temp. compensating Higher C/V per unit volume.Or Higher ‘k’.Small size for disc cap , lower BDVLarge cap , small size Polarized / Low BDV Large cap. Polarity Higher BDV , Better TC Low cap. Expensive Higher BDV , Better TC Low cap. ExpensiveExtremely large cap. Backup for batteryClass 1 系列1Class 2 系列2Class 3系列3TANTAL ALMaterial of Capacitor电容器的材料Ceramic Material & Characteristic陶瓷材料和特性[ Classification by Temperature Characteristic ]Class 1 : C0G, U2J Class 2 : X7R, X5R, Y5VClass Ceramic Material Ceramic CharacterTemp. Char.Capacitance Range Recommended Circuit 分类陶瓷材料陶瓷特性温度特性容量範囲推荐电路Class 1Temperature Capacitance A ccuracy <EIA >CHIP0.1pF - 0.1uF In Band Pass Filter Circuit 分类1Compensation for temperature C0G,U2J 片状独石(0R1 - 104)带通滤波电路温度補償用対温度容量値精度大<EIA-J>In Coupling Circuit(TC 系)CH,UJ,SLLEAD 1pF - 680nF 耦合电路挿脚(010 - 683)In Temp. Compensasion Circuit 温度補償电路Class2High Dielectric Hi Capacitance Value <EIA >CHIP100pF - 100uF In By-Pass Circuit分类2高介电系列大容量X7R,Y5V,片状独石(101 - 107)旁路电路(Hi-K 系)X5R,X6S In Decoupling Circuit<EIA-J>LEAD 220pF - 4.7uF 去耦电路B, R, F挿脚(221 - 475)In Resonance Circuit 振荡电路Temp. Characteristic (Class 1 & Class 2)温度特性（例）-100-80-60-40-2002040-75-50-25255075100125150TEMPERATURE (deg. C)C A P . C H A N G E (%)C0G (Class1)U2J (Class1)X7R (Class2)X5R (Class2)Y5V (Class2)[ Temp. Char. Specification ]C0G : 0±60 ppm/℃(-55 ～+ 125℃)U2J : 750±120 ppm/℃(-55 ～+ 85℃)X7R : ±15 % (-55 ～+ 125℃)X5R : ±15 % (-55 ～+ 85℃)Y5V : + 22, -82 % (-55 ～+ 85℃)-100-80-60-40-2002040-60-40-2020406080100120140Temperature (deg)C a p a c i t a n c e C h a n g e r a t e (%)MLCC 陶瓷0805 X5R 10uF 6.3V(Class 2)MLCC 陶瓷1206 Y5V 10uF 6.3V(Class 2)Ta 钽10uF 16VAL 铝10uF 16VTemp. Characteristic (AL/TAN-CAP Comparison)温度特性（例）MLCC 陶瓷0402 C0G 1000pF 50V(Class 1)Bias Characteristic (Class 1 & Class 2)电圧特性（例）-100-80-60-40-20201020304050DC VOLTAGE (VDC)C A P . C H A N G E (%)C0G/50V (Class1)U2J/50V (Class1)X7R/50V (Class2)Y5V/50V (Class2)Y5V/50VC0G/50VU2J/50VX7R/50VBias Characteristic (AL/TAN-CAP Comparison)电圧特性（例）-100-75-50-2525-11357911131517Voltage (V.DC)C a p a c i t a n c e c h a n g e r a t e (%)MLCC 0805 X5R 10uF 6.3V(Class 2)MLCC 1206 Y5V 10uF 6.3V(Class 2)Ta 10uF 16VAL 10uF 16VMLCC 陶瓷0402 C0G 1000pF 50V(Class 1)Freq. Characteristic (Class 1 & Class 2)频率特性（例）0.0010.010.111010010000.1110100100010000FREQUENCY [MHz]I M P E D A N C E /E S R [o h m ]X7R/1000pF X7R/10000pF X7R/0.1uF C0G/1000pF C0G/10000pF C0G/0.1uFX7R/1000pFX7R/0.1uFX7R/10000pFC0G/1000pFC0G/0.1uFC0G/10000pFFRS : Class 1FRS : Class 2Freq. Characteristic (Capacitance Value)频率特性（例）0.00010.0010.010.11101000.00010.0010.010.1110100100010000FREQUENCY [MHz]I M P E D A N C E /E S R [o h m ]X7R/1000pF X7R/10000pF X7R/0.1uF X5R/1uF X5R/10uF X5R/100uFX7R/1000pFX7R/0.1uFX7R/10000pF X5R/1uF X5R/10uFX5R/100uF0.0010.010.11101001000100100010000100000100000010000000Frequency (Hz)I m p e d a n c e (o h m )MLCC 0805 X5R 10uF 6.3VMLCC 1206 Y5V 10uF 6.3VTa 10uF 16VAL 10uF 16VFreq. Characteristic (AL/TAN-CAP Comparison)频率特性（例）Freq. Characteristic Explanation频率特性说明Z = R 2+ (ωL -1/ωC)2 (微量) (微量)= R 2+(2πfL -1/2πfC)2(频率ｆ→大) (2πfL →大) (1/2πfL →少)(容量C→大) (1/2πfL→少)Equivalent capacitor circuit相等的电容电流Capacitance 容量ESL等系列电感ESR等系列电阻ABSTRACT 摘要-Every capacitor has ESR(equivalent series resistance) and ESL.每个电容器都有ESR （等系列电阻）和ESL( 等系列电感)。
独石电容和瓷片电容独石电容和瓷片电容是电子元器件中常见的两种电容器。
它们在内部结构、工作原理、性能参数等方面有所不同，适用于不同的电子电路应用。
一、独石电容独石电容，也称作单晶电容，是以单晶硅片作为电介质制成的电容器。
它的内部结构由一片单晶硅、两片金属电极和一层氧化膜组成。
独石电容常见的封装形式为SMD电容。
独石电容的工作原理是由于单晶硅具有良好的介电性能，同时在制造过程中形成同一平面的PN结，从而在反向偏置下形成电容。
由于单晶硅的晶体结构稳定，独石电容可以实现高精度和高频响应，是高性能电路中的关键元器件之一。
在性能参数方面，独石电容具有较高的电容密度、稳定性和可靠性，可用于高压、高温、高频和精密测量等领域。
但是，由于单晶硅的价格较高和制造过程的复杂性，独石电容的成本较高，一般用于高端电子产品中。
二、瓷片电容瓷片电容的工作原理是由于陶瓷材料具有良好的介电性能，同时在制造过程中形成同一平面的电极，从而在电场作用下形成电容。
由于陶瓷材料价格低廉，制造过程简单，瓷片电容成本相对较低，是较为常用的电容器之一。
在性能参数方面，瓷片电容具有较高的电容密度、稳定性和可靠性，但频率特性和串扰噪声较差，适用于一些简单的电路应用。
同时，瓷片电容在高压、高温环境下可能会失效或损坏，在使用时需要注意其工作条件。
总结独石电容和瓷片电容是电子电路中较为常用的电容器，它们的选择应根据电路应用的要求进行考虑。
一般而言，独石电容适用于高精度、高频响应的电路中，而瓷片电容适用于低频、低成本的电路中。
同时，在使用中要注意保持良好的工作条件和工作环境，以提高电容器的使用寿命和稳定性。

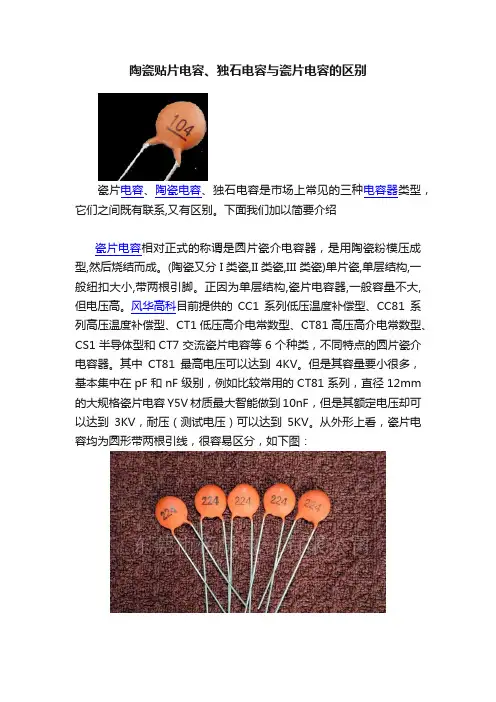

陶瓷贴片电容、独石电容与瓷片电容的区别瓷片电容、陶瓷电容、独石电容是市场上常见的三种电容器类型，它们之间既有联系,又有区别。
下面我们加以简要介绍瓷片电容相对正式的称谓是圆片瓷介电容器，是用陶瓷粉模压成型,然后烧结而成。
(陶瓷又分I类瓷,II类瓷,III类瓷)单片瓷,单层结构,一般纽扣大小,带两根引脚。
正因为单层结构,瓷片电容器,一般容量不大,但电压高。
风华高科目前提供的CC1系列低压温度补偿型、CC81系列高压温度补偿型、CT1低压高介电常数型、CT81高压高介电常数型、CS1半导体型和CT7交流瓷片电容等6个种类，不同特点的圆片瓷介电容器。
其中CT81最高电压可以达到4KV。
但是其容量要小很多，基本集中在pF和nF级别，例如比较常用的CT81系列，直径12mm 的大规格瓷片电容Y5V材质最大智能做到10nF，但是其额定电压却可以达到3KV，耐压（测试电压）可以达到5KV。
从外形上看，瓷片电容均为圆形带两根引线，很容易区分，如下图：叠层陶瓷贴片电容（MLCC）：也有人称为贴片独石电容，风华高科的官方名称是多层片式陶瓷电容器，总之都是指同一种东西。
采用多层结构，往往一个MLCC内部多达几十层，甚至更多。
其中，每一单层都相当于一个电容，几十层就相当于几十个电容器并联。
所以MLCC容量做的很大,但电压不高。
一般都是表面贴装(SMD)。
目前风华提供的常规贴片电容额定电压都是6.3V~50V。
因为其用途广泛，市场上所提到的贴片电容大多是指MLCC，而不是贴片钽电容或贴片铝电解电容器。
目前陶瓷贴片电容已经成为市场上的主流，其容量越做越大，在某些场合已经可以替代价格昂贵的钽电容器，于此同时，贴片电容的规格越来越趋向小型化，0402封装已经越来越成为市场中的主流规格之一。
下图是贴片电容的外观图片：独石电容：完全是MLCC的一个变种,在MLCC上焊接两根引线,用环氧树脂封装而成。
随着电子产品小型化的趋势不断发展，独石电容的使用将不断减少，而被MLCC所取代。

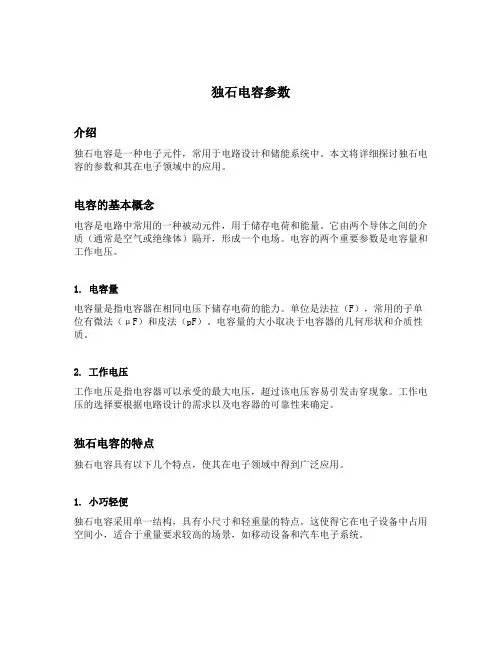

独石电容参数介绍独石电容是一种电子元件，常用于电路设计和储能系统中。
本文将详细探讨独石电容的参数和其在电子领域中的应用。
电容的基本概念电容是电路中常用的一种被动元件，用于储存电荷和能量。
它由两个导体之间的介质（通常是空气或绝缘体）隔开，形成一个电场。
电容的两个重要参数是电容量和工作电压。
1. 电容量电容量是指电容器在相同电压下储存电荷的能力。
单位是法拉（F），常用的子单位有微法（μF）和皮法（pF）。
电容量的大小取决于电容器的几何形状和介质性质。
2. 工作电压工作电压是指电容器可以承受的最大电压，超过该电压容易引发击穿现象。
工作电压的选择要根据电路设计的需求以及电容器的可靠性来确定。
独石电容的特点独石电容具有以下几个特点，使其在电子领域中得到广泛应用。
1. 小巧轻便独石电容采用单一结构，具有小尺寸和轻重量的特点。
这使得它在电子设备中占用空间小，适合于重量要求较高的场景，如移动设备和汽车电子系统。
2. 低ESRESR（Equivalent Series Resistance）是指电容器在交流电路中产生的等效电阻。
独石电容由于结构简单，ESR通常较低，对电路性能的影响较小。
3. 快速充放电能力独石电容由于结构简单，充放电速度快，具有较低的内阻和良好的高频特性。
这使得它在高速数据传输和运算等应用中起到重要作用。
独石电容的参数独石电容的参数决定了其在电路设计中的具体应用和性能表现。
下面将详细介绍几个重要的参数。
1. 电容量独石电容的电容量决定了其储存电荷的能力。
一般来说，电容量越大，其储能能力越强。
在电路设计中，根据需求选择适当的电容量，以确保电路的正常运行。
2. 工作电压工作电压是指独石电容可以承受的最大电压。
在选择独石电容时，需要确保其工作电压能够满足电路设计的需求，以避免电容器过压而发生故障。
3. 等效串联电阻（ESR）独石电容的ESR是指电容器在交流电路中产生的等效电阻。
ESR值越低，说明电容器在交流场合下的性能越好。
