2018年高考数学一轮复习 课标通用 第八章立体几何8.1空间几何体的结构特征三视图直观图学案理

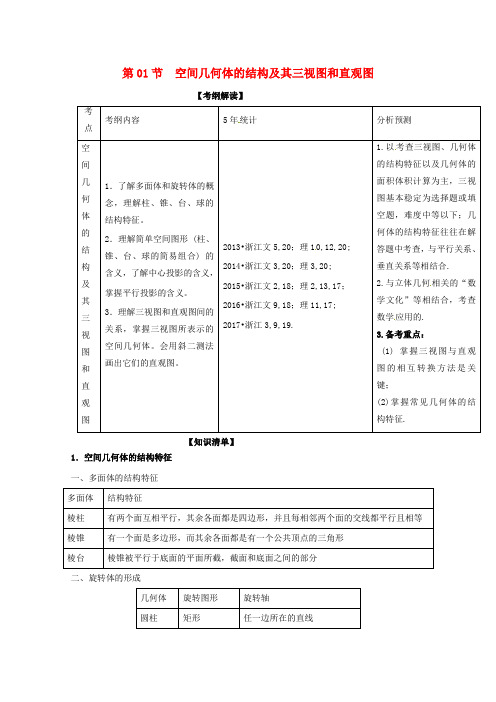

第01节空间几何体的结构及其三视图和直观图【考纲解读】考点考纲内容5年统计分析预测空间几何体的结构及其三视图和直观图1．了解多面体和旋转体的概念，理解柱、锥、台、球的结构特征。

2．理解简单空间图形 (柱、锥、台、球的简易组合) 的含义，了解中心投影的含义，掌握平行投影的含义。

3．理解三视图和直观图间的关系，掌握三视图所表示的空间几何体。

会用斜二测法画出它们的直观图。

2013•浙江文5,20；理10,12,20;2014•浙江文3,20；理3,20;2015•浙江文2,18；理2,13,17；2016•浙江文9,18；理11,17;2017•浙江3,9,19.1.以考查三视图、几何体的结构特征以及几何体的面积体积计算为主，三视图基本稳定为选择题或填空题，难度中等以下；几何体的结构特征往往在解答题中考查，与平行关系、垂直关系等相结合.2.与立体几何相关的“数学文化”等相结合，考查数学应用的.3.备考重点：(1) 掌握三视图与直观图的相互转换方法是关键；(2)掌握常见几何体的结构特征.【知识清单】1．空间几何体的结构特征一、多面体的结构特征多面体结构特征棱柱有两个面互相平行，其余各面都是四边形，并且每相邻两个面的交线都平行且相等棱锥有一个面是多边形，而其余各面都是有一个公共顶点的三角形棱台棱锥被平行于底面的平面所截，截面和底面之间的部分二、旋转体的形成几何体旋转图形旋转轴圆柱矩形任一边所在的直线圆锥直角三角形一条直角边所在的直线圆台直角梯形垂直于底边的腰所在的直线球半圆直径所在的直线三、简单组合体简单组合体的构成有两种基本形式：一种是由简单几何体拼接而成；一种是由简单几何体截去或挖去一部分而成，有多面体与多面体、多面体与旋转体、旋转体与旋转体的组合体．对点练习：有下列四个命题：①底面是矩形的平行六面体是长方体；②棱长相等的直四棱柱是正方体；③有两条侧棱都垂直于底面一边的平行六面体是直平行六面体；④对角线相等的平行六面体是直平行六面体．其中真命题的个数是( )A．1 B．2 C．3 D．4【答案】A2空间几何体的直观图简单几何体的直观图常用斜二测画法来画，基本步骤是：(1)画几何体的底面在已知图形中取互相垂直的x轴、y轴，两轴相交于点O，画直观图时，把它们画成对应的x′轴、y′轴，两轴相交于点O′，且使∠x′O′y′＝45°或135°，已知图形中平行于x轴、y轴的线段，在直观图中平行于x′轴、y′轴．已知图形中平行于x轴的线段，在直观图中长度不变，平行于y轴的线段，长度变为原来的一半．(2)画几何体的高在已知图形中过O点作z轴垂直于xOy平面，在直观图中对应的z′轴，也垂直于x′O′y′平面，已知图形中平行于z轴的线段，在直观图中仍平行于z′轴且长度不变．对点练习：【2017年福建省数学基地校高三复习试卷】一水平放置的平面图形，用斜二测画法画出了它的直观图，此直观图恰好是一个边长为2的正方形，则原平面图形的面积为( )A. 23B. 22C. 43D. 82【答案】D3.空间几何体的三视图三视图几何体的三视图包括正视图、侧视图、俯视图，分别是从几何体的正前方、正左方、正上方观察几何体画出的轮廓线．对点练习：【2017北京，理7】某四棱锥的三视图如图所示，则该四棱锥的最长棱的长度为（A）2（B）3（C）2（D）2【答案】B【解析】【考点深度剖析】三视图是高考重点考查的内容，考查内容有三视图的识别；三视图与直观图的联系与转化；求与三视图对应的几何体的表面积与体积．命题形式为用客观题考查识读图形和面积体积计算，解答题往往以常见几何体为载体考查空间想象能力和推理运算能力，期间需要灵活应用几何体的结构特征．【重点难点突破】考点1：空间几何体的结构特征【1-1】如图几何体中是棱柱的有( )A．1个 B．2个 C．3个 D．4个【答案】C【1-2】下列命题中正确的有__________．①有两个面互相平行，其余四个面都是等腰梯形的六面体是棱台；②存在一个四个侧面都是直角三角形的四棱锥；③如果棱柱有一个侧面是矩形，则其余各侧面也都是矩形；④圆台的任意两条母线所在直线必相交；【答案】②④【解析】①不正确，因为不能保证等腰梯形的各个腰延长后交与一点．②如右图的四棱锥，底面是矩形，一条侧棱垂直底面，那么它的四个侧面都是直角三角形，故②正确；③如图所示的棱柱有一个侧面是矩形，则其余各侧面不是矩形；故③错误④根据圆台的定义和性质可知，命题④正确．所以答案为②④【领悟技法】系或增加线、面等基本元素，然后再依据题意判定．三棱柱、四棱柱、正方体、长方体、三棱锥、四棱锥是常见的空间几何体，也是重要的几何模型，有些问题可用上述几何体举特例解决．【触类旁通】【变式1】一个棱柱是正四棱柱的条件是( )．A．底面是正方形，有两个侧面是矩形B．底面是正方形，有两个侧面垂直于底面C．底面是菱形，具有一个顶点处的三条棱两两垂直D ．每个侧面都是全等矩形的四棱柱 【答案】C【解析】 A ，B 两选项中侧棱与底面不一定垂直，D 选项中底面四边形不一定为正方形，故选C.【变式2】【2018届云南省名校月考一】已知长方体1111ABCD A B C D 的所有顶点在同一个球面上，若球心到过A 点的三条棱所在直线的距离分别是3,5,6，则该球的半径等于__________． 【答案】7考点2 空间几何体的直观图【2-1】利用斜二测画法得到的以下结论，正确的是________(写出所有正确的序号)． ①三角形的直观图是三角形；②平行四边形的直观图是平行四边形；③正方形的直观图是正方形；④圆的直观图是椭圆；⑤菱形的直观图是菱形． 【答案】①②④【解析】①正确；由原图形中平行的线段在直观图中仍平行可知②正确；但是原图形中垂直的线段在直观图中一般不垂直，故③错；④正确；⑤中原图形中相等的线段在直观图中不一定相等，故错误．【2-2】在如图所示的直观图中，四边形O ′A ′B ′C ′为菱形且边长为2 cm ，则在xOy 坐标系中，四边形ABCO 为________，面积为________ cm 2.【答案】矩形 8【领悟技法】按照斜二测画法得到的平面图形的直观图，其面积与原图形的面积有以下关系：S 直观图＝24S 原图形，S 原图形＝22S 直观图． 【触类旁通】【变式1】如果一个水平放置的图形的斜二测直观图是一个底角为45°，腰和上底均为1的等腰梯形，那么原平面图形的面积是( ) A ．22+ B. 122+ C. 222+ D ．12+【答案】A【解析】由题意画出斜二测直观图及还原后原图，由直观图中底角均为45°，腰和上底长度均为1，得下底长为12+，所以原图上、下底分别为1, 12+，高为2的直角梯形． 所以面积S ＝12(12+＋1)×2＝22+.故选A.【变式2】如图，矩形O ′A ′B ′C ′是水平放置的一个平面图形的直观图，其中O ′A ′＝6 cm ，O ′C ′＝2 cm ，则原图形是( )A ．正方形B ．矩形C ．菱形D ．一般的平行四边形【答案】C【解析】将直观图还原得▱OABC ，如图， ∵O ′D ′＝2O ′C ′＝2 2 (cm)，OD ＝2O ′D ′＝4 2 (cm)，C ′D ′＝O ′C ′＝2 (cm)，∴CD ＝2 (cm)， OC ＝CD 2＋OD 2＝22＋422＝6 (cm)，OA ＝O ′A ′＝6 (cm)＝OC ，故原图形为菱形．综合点评：解决有关“斜二测画法”问题时，一般在已知图形中建立直角坐标系，尽量运用图形中原有的垂直直线或图形的对称轴为坐标轴，图形的对称中心为原点，注意两个图形中关键线段长度的关系.考点3 空间几何体的三视图【3-1】【2018届河南省新乡市第一中学高三8月月考】一几何体的直观图如右图，下列给出的四个俯视图中正确的是（）【答案】B【3-2】【江西卷】将长方体截去一个四棱锥，得到的几何体如图所示，则该几何体的侧视图为( )【答案】(1)D (2)D【解析】 (1)球、正方体的三视图形状都相同，大小均相等，首先排除选项A和C.对于如图所示三棱锥OABC,当OA、OB、OC两两垂直且OA＝OB＝OC时，其三视图的形状都相同，大小均相等，故排除选项B.不论圆柱如何放置，其三视图的形状都不会完全相同，故答案选D.(2)如图所示，点D1的投影为C1，点D的投影为C，点A的投影为B，故选D.【3-3】【2018届广东省广州市海珠区高三综合测试一】如图，点,M N 分别是正方体1111ABCD A B C D 的棱1111,A B A D 的中点，用过点,,A M N 和点1,,D N C 的两个截面截去正方体的两个角后得到的几何体的正（主）视图、侧（左）视图、俯视图依次为（ ）A. ①③④B. ②④③C. ①②③D. ②③④ 【答案】D【领悟技法】三视图中的数据与原几何体中的数据不一定一一对应，识图要注意甄别. 揭示空间几何体的结构特征，包括几何体的形状，平行垂直等结构特征，这些正是数据运算的依据.还原几何体的基本要素是“长对齐，高平直，宽相等”.简单几何体的三视图是该几何体在三个两两垂直的平面上的正投影，并不是从三个方向看到的该几何体的侧面表示的图形．在画三视图时，重叠的线只画一条，能看见的轮廓线和棱用实线表示，挡住的线要画成虚线．【触类旁通】【变式1】一个长方体去掉一个小长方体，所得几何体的正(主)视图与侧(左)视图分别如图所示，则该几何体的俯视图为( )【答案】C【变式2】如图，多面体ABCD－EFG的底面ABCD为正方形，FC＝GD＝2EA，其俯视图如下，则其正视图和侧视图正确的是( )．【答案】D【变式3】【武汉市部分学校2016 届高三调研】）一个简单几何体的正视图、侧视图如右图所示，则其俯视图不可能为（．．．．．）．①长方形；②正方形；③圆；④椭圆.中的A.①②B.②③C.③④D.①④【答案】B【解析】若俯视图为正方形，则正视图中的边长3不成立；若俯视图为圆，则正视图中的边长3也不成立.综合点评：三视图中，正视图和侧视图一样高，正视图和俯视图一样长，侧视图和俯视图一样宽.即“长对正，宽相等，高平齐”.【易错试题常警惕】易错典例：一个几何体的主视图为一个三角形，则这个几何体可能是下列几何体中的________(填入所有可能的几何体前的编号)．①三棱锥；②四棱锥；③三棱柱；④四棱柱；⑤圆锥；⑥圆柱．【错解】①②⑤【错因】忽视几何体的不同放置对三视图的影响，漏选③.【正解】①三棱锥的主视图是三角形；②当四棱锥的底面是四边形放置时，其主视图是三角形；③把三棱柱某一侧面当作底面放置，其底面正对着我们的视线时，它的主视图是三角形；④对于四棱柱，不论怎样放置，其主视图都不可能是三角形；⑤当圆锥的底面水平放置时，其主视图是三角形；⑥圆柱不论怎样放置，其主视图也不可能是三角形．故正确答案为①②③⑤.【学科素养提升之思想方法篇】数形结合百般好，隔裂分家万事休——数形结合思想数形结合是一种重要的数学思想方法，包含“以形助数”和“以数辅形”两个方面，其应用大致可以分为两种情形：或者是借助形的生动和直观性来阐明数之间的联系，即以形作为手段，数为目的，比如应用函数的图像来直观地说明函数的性质；或者是借助于数的精确性和规范严密性来阐明形的某些属性，即以数作为手段，形作为目的，如应用曲线的方程来精确地阐明曲线的几何性质.数形结合的思想，其实质是将抽象的数学语言与直观的图像结合起来，关键是代数问题与图形之间的相互转化，它可以使代数问题几何化，几何问题代数化.在运用数形结合思想分析和解决问题时，要注意三点：第一要彻底明白一些概念和运算的几何意义以及曲线的代数特征，对数学题目中的条件和结论既分析其几何意义又分析其代数意义；第二是恰当设参、合理用参，建立关系，由数思形，以形想数，做好数形转化；第三是正确确定参数的取值范围.在解答三视图、直观图问题中，主要是通过图形的恰当转化，明确几何元素的数量关系，进行准确的计算．如：【典例】【2017届河北省石家庄市二模】如图是一个底面半径为1的圆柱被平面截开所得的几ABB A为何体，截面与底面所成的角为45 ，过圆柱的轴的平面截该几何体所得的四边形'' AA将其侧面剪开，其侧面展开图形状大致为（）矩形，若沿'A. B.C. D.【答案】A。

第•八章.立体几何与空间向虽第1讲空间几何体的结构、三视图和直观图最新考纲I•认识柱、锥、台、球及其简单组合体的结构特征，并能运用这些特征描述现实生活中简单物体的结构；2.能画出简单空间图形（长方体、球、圆柱、圆锥、棱柱等的简易组合）的三视图，能识别上述三视图所表示的立体模型，会用斜二测画法画出它们的直观图；3•会用平行投影方法画岀简单空间图形的三视图与直观图，了解空间图形的不同表示形式.椅理自测，理绥记忆知识梳理1•简单多面体的结构特征(1) 棱柱的侧棱都丫巾II相等,上、下底面是全等一且平行的多边形：(2) 棱锥的底面足任总多边形，侧面足有•个公共顶点的三角形：(3) 棱台可由JliLT-底面的平面截棱锥得到，其上、卜•底面是相似多边形.2.旋转体的形成3•三视图(1) 几何体的三视图包括正视图、侧视图、俯视图，分别足从儿何体的也方、生生方、生上方观察几何体画出的轮廓线.(2) 三视图的画法①基木要求：长对正，髙丫齐,宽相等.②在画三视图时，重叠的线只训一条，挡住的线要画成虚线.4. 直观图空间儿何体的直观图常用红二割画法來画，氏规则是:(I)原图形屮x轴、y轴、z轴两两垂fl，ft观图中，疋轴、轴的夹角为45°(或135°), z'轴与f轴、y，轴所在平面逢鱼.(2) 原图形中卩行J：坐标轴的线段，直观图中仍分别V仃「坐标轴.平行厲轴和2轴的线段在直观图中保持原长度不变, 平行于曲II的线段长度在直观图中变为原来的一半.诊断自测1 •判断正课(在括号内打“ J ”或“ X ”)斫精彩PPT展示(1) 有两个面平行，其余各面都是平行四边形的几何体是棱柱・()(2) 自一个面是多边形，其余各面都是三角形的儿何体是棱锥・()(3) 用斜二测画法画水平放置的ZA时，若Z4的两边分别平行于x轴和y轴，且ZA = 90° ,则在直观图中，ZA = 45° .()(4) 正方体、球、圆锥各自的三视图屮，三视图均相同・()解析(1)反例：由两个平行六面体上下组合在一起的图形满足条件，但不是棱柱.(2)反例：如图所示不是棱锥.(3)用斜二测画法画水平放置的Z人时，把川y轴画成相交成45。

第八章⎪⎪⎪ 立 体 几 何第一节空间几何体的三视图、直观图、表面积与体积突破点(一) 空间几何体的三视图和直观图1．空间几何体的结构特征 (1)多面体的结构特征(1)三视图的名称几何体的三视图包括：正视图、侧视图、俯视图． (2)三视图的画法①在画三视图时，能看见的轮廓线和棱用实线表示，重叠的线只画一条，不能看见的轮廓线和棱用虚线表示．②三视图的正视图、侧视图、俯视图分别是从几何体的正前方、正左方、正上方观察几何体的正投影图．3．空间几何体的直观图空间几何体的直观图常用斜二测画法来画，其规则是：(1)原图形中x 轴、y 轴、z 轴两两垂直，直观图中，x ′轴，y ′轴的夹角为45°或135°，本节主要包括3个知识点：1.空间几何体的三视图和直观图；2.空间几何体的表面积与体积；3.与球有关的切、接应用问题.z′轴与x′轴和y′轴所在平面垂直．(2)原图形中平行于坐标轴的线段，直观图中仍分别平行于坐标轴；平行于x轴和z轴的线段在直观图中保持原长度不变；平行于y轴的线段在直观图中长度为原来的一半．考点贯通抓高考命题的“形”与“神”空间几何体的结构特征[例1] (1)用任意一个平面截一个几何体，各个截面都是圆面，则这个几何体一定是( )A．圆柱 B．圆锥C．球体 D．圆柱、圆锥、球体的组合体(2)下列说法正确的是( )A．有两个平面互相平行，其余各面都是平行四边形的多面体是棱柱B．四棱锥的四个侧面都可以是直角三角形C．有两个平面互相平行，其余各面都是梯形的多面体是棱台D．棱台的各侧棱延长后不一定交于一点[解析] (1)截面是任意的且都是圆面，则该几何体为球体．(2)A错，如图(1)；B正确，如图(2)，其中底面ABCD是矩形，PD⊥平面ABCD，可证明∠PAB，∠PCB，∠PDA，∠PDC都是直角，这样四个侧面都是直角三角形；C错，如图(3)；D 错，由棱台的定义知，其侧棱的延长线必相交于同一点．[答案] (1)C (2)B[方法技巧]解决与空间几何体结构特征有关问题的三个技巧(1)把握几何体的结构特征，要多观察实物，提高空间想象能力；(2)紧扣结构特征是判断的关键，熟悉空间几何体的结构特征，依据条件构建几何模型，如例1(2)中的A，C两项易判断失误；(3)通过反例对结构特征进行辨析．空间几何体的三视图1.画三视图的规则长对正、高平齐、宽相等，即俯视图与正视图一样长；正视图与侧视图一样高；侧视图与俯视图一样宽．2．三视图的排列顺序先画正视图，俯视图放在正视图的下方，侧视图放在正视图的右方．[例2] (1)(2017·贵州七校联考)如图所示，四面体ABCD的四个顶点是长方体的四个顶点(长方体是虚拟图形，起辅助作用)，则四面体ABCD的三视图是(用①②③④⑤⑥代表图形，按正视图，侧视图，俯视图的顺序排列)( )A．①②⑥ B．①②③ C．④⑤⑥ D．③④⑤(2)(2016·天津高考)将一个长方体沿相邻三个面的对角线截去一个棱锥，得到的几何体的正视图与俯视图如图所示，则该几何体的侧(左)视图为( )[解析] (1)正视图应该是边长为3和4的矩形，其对角线左下到右上是实线，左上到右下是虚线，因此正视图是①；侧视图应该是边长为5和4的矩形，其对角线左上到右下是实线，左下到右上是虚线，因此侧视图是②；俯视图应该是边长为3和5的矩形，其对角线左上到右下是实线，左下到右上是虚线，因此俯视图是③.(2)先根据正视图和俯视图还原出几何体，再作其侧(左)视图．由几何体的正视图和俯视图可知该几何体为图①，故其侧(左)视图为图②.[答案] (1)B (2)B[方法技巧]三视图问题的常见类型及解题策略(1)由几何体的直观图求三视图注意正视图、侧视图和俯视图的观察方向；注意能看到的部分用实线表示，不能看到的部分用虚线表示．(2)由几何体的部分视图画出剩余的视图解决此类问题，可先根据已知的一部分视图，还原、推测直观图的可能形式，然后再找其剩下部分视图的可能形式．当然作为选择题，也可将选项逐项代入检验．(3)由几何体的三视图还原几何体的形状要熟悉柱、锥、台、球的三视图，明确三视图的形成原理，结合空间想象将三视图还原为实物图．空间几何体的直观图直观图与原图形面积的关系按照斜二测画法得到的平面图形的直观图与原图形面积的关系：(1)S直观图＝24S原图形．(2)S原图形＝22S直观图．[例3] 用斜二测画法画一个水平放置的平面图形的直观图为如图所示的一个正方形，则原来的图形是( )[解析] 由直观图可知，在直观图中多边形为正方形，对角线长为2，所以原图形为平行四边形，位于y轴上的对角线长为2 2.[答案] A1．[考点一]如果四棱锥的四条侧棱都相等，就称它为“等腰四棱锥”，四条侧棱称为它的腰，以下四个命题中，假命题是( )A．等腰四棱锥的腰与底面所成的角都相等B．等腰四棱锥的侧面与底面所成的二面角都相等或互补C．等腰四棱锥的底面四边形必存在外接圆D．等腰四棱锥的各顶点必在同一球面上解析：选B 因为“等腰四棱锥”的四条侧棱都相等，所以它的顶点在底面的射影到底面的四个顶点的距离相等，故A，C是真命题；且在它的高上必能找到一点到各个顶点的距离相等，故D是真命题；B是假命题，如底面是一个等腰梯形时结论就不成立．2．[考点二]一几何体的直观图如图，下列给出的四个俯视图中正确的是( )解析：选B 由直观图可知，该几何体由一个长方体和一个截角三棱柱组成．从上往下看，外层轮廓线是一个矩形，矩形内部是一条水平线段连接两个三角形．3．[考点二]已知三棱锥的俯视图与侧视图如图所示，俯视图是边长为2的正三角形，侧视图是有一条直角边为2的直角三角形，则该三棱锥的正视图可能为( )解析：选C 当正视图为等腰三角形时，则高应为2，且应为虚线，排除A，D；当正视图是直角三角形时，由条件得一个直观图如图所示，中间的线是看不见的线PA形成的投影，应为虚线，故答案为 C.4．[考点三]用斜二测画法画出的某平面图形的直观图如图，边AB平行于y轴，BC，AD平行于x轴．已知四边形ABCD的面积为2 2 cm2，则原平面图形的面积为( )A．4 cm2 B．4 2 cm2C．8 cm2 D．8 2 cm2解析：选C 依题意可知∠BAD ＝45°，则原平面图形为直角梯形，上下底面的长与BC ，AD 相等，高为梯形ABCD 的高的22倍，所以原平面图形的面积为8 cm 2.5．[考点二](2017·南昌模拟)如图，在正四棱柱ABCD ­A 1B 1C 1D 1中，点P 是平面A 1B 1C 1D 1内一点，则三棱锥P ­BCD 的正视图与侧视图的面积之比为( )A ．1∶1B ．2∶1C ．2∶3D ．3∶2解析：选A 根据题意，三棱锥P ­BCD 的正视图是三角形，且底边为正四棱柱的底面边长、高为正四棱柱的高；侧视图是三角形，且底边为正四棱柱的底面边长、高为正四棱柱的高．故三棱锥P ­BCD 的正视图与侧视图的面积之比为1∶1.突破点(二) 空间几何体的表面积与体积1．圆柱、圆锥、圆台的侧面展开图及侧面积公式圆柱、圆锥、圆台侧面积间的关系：S 圆柱侧＝2πrl ――→r ′＝r S 圆台侧＝π(r ＋r ′)l ――→r ′＝0S 圆锥侧＝πrl .2．空间几何体的表面积与体积公式[例1] 其中侧视图的下半部分曲线为半圆弧，则该几何体的表面积为( )A ．4π＋16＋4 3B ．5π＋16＋4 3C ．4π＋16＋2 3D ．5π＋16＋2 3(2)一个四面体的三视图如图所示，则该四面体的表面积是( )A ．1＋ 3B ．2＋ 3C ．1＋2 2D ．2 2[解析] (1)由三视图可知该几何体是一个正三棱柱和一个半圆柱的组合体，三棱柱的两个侧面面积之和为2×4×2＝16，两个底面面积之和为2×12×2×3＝23；半圆柱的侧面积为π×4＝4π，两个底面面积之和为2×12×π×12＝π，所以几何体的表面积为5π＋16＋23，故选D.(2)根据三视图还原几何体如图所示，其中侧面ABD ⊥底面BCD ，另两个侧面ABC ，ACD为等边三角形，则有S 表面积＝2×12×2×1＋2×34×(2)2＝2＋ 3.[答案] (1)D (2)B[方法技巧]求空间几何体表面积的常见类型及思路(1)求多面体的表面积，只需将它们沿着棱“剪开”展成平面图形，利用求平面图形面积的方法求多面体的表面积．(2)求旋转体的表面积，可以从旋转体的形成过程及其几何特征入手，将其展开后求表面积，但要搞清它们的底面半径、母线长与对应侧面展开图中的边长关系．(3)求不规则几何体的表面积时，通常将所给几何体分割成基本的柱体、锥体、台体，先求出这些基本的柱体、锥体、台体的表面积，再通过求和或作差，求出所给几何体的表面积．空间几何体的体积柱体、锥体、台体体积间的关系[例2] (1)(2016·北京高考)某三棱锥的三视图如图所示，则该三棱锥的体积为( )A.16B.13C.12D ．1 (2)某几何体的三视图如图所示，则该几何体的体积为( )A.13＋2π B.13π6 C.7π3 D.5π2[解析] (1)通过三视图可还原几何体为如图所示的三棱锥P ­ABC ，通过侧视图得高h ＝1，通过俯视图得底面积S ＝12×1×1＝12，所以体积V ＝13Sh ＝13×12×1＝16.(2)由三视图可知，该几何体是一个圆柱和半个圆锥组合而成的几何体，其体积为π×12×2＋12×13π×12×1＝13π6.[答案] (1)A (2)B [方法技巧]求空间几何体体积的常见类型及思路(1)若所给定的几何体是柱体、锥体或台体等规则几何体，则可直接利用公式进行求解．其中，等积转换法多用来求三棱锥的体积．(2)若所给定的几何体是不规则几何体，则将不规则的几何体通过分割或补形转化为规则几何体，再利用公式求解．(3)若以三视图的形式给出几何体，则应先根据三视图得到几何体的直观图，然后根据条件求解．能力练通抓应用体验的“得”与“失”1．[考点二](2016·山东高考)一个由半球和四棱锥组成的几何体，其三视图如图所示，则该几何体的体积为( )A.13＋23π B.13＋23π C.13＋26π D ．1＋26π 解析：选C 由三视图知，四棱锥是底面边长为1，高为1的正四棱锥，结合三视图可得半球半径为22，从而该几何体的体积为13×12×1＋12×4π3×⎝ ⎛⎭⎪⎫223＝13＋26π.故选C. 2．[考点二]已知一个几何体的三视图如图所示，则该几何体的体积为( )A.5π3 cm 3 B ．2π cm 3 C.7π3cm 3 D ．3π cm 3解析：选 C 该几何体为一个圆柱挖去半个球得到的几何体，其体积V ＝π×12×3－12×4π×133＝7π3(cm 3)．3.[考点一]某几何体的三视图如图所示，则它的表面积为( )A ．125＋20B ．242＋20C ．44D ．12 5解析：选A 由三视图得，这是一个正四棱台，且上、下底面的边长分别为2,4，则侧面梯形的高h ＝ 22＋⎝⎛⎭⎪⎫4－222＝5，所以该正四棱台的表面积S ＝ 2＋4 ×52×4＋22＋42＝125＋20.4．[考点一]某几何体的三视图如图所示，则该几何体的表面积等于( )A ．8＋2 2B ．11＋2 2C ．14＋2 2D ．15解析：选B 由三视图知，该几何体是一个直四棱柱，上、下底面为直角梯形，如图所示．直角梯形斜腰长为12＋12＝2，所以底面周长为4＋2，侧面积为2×(4＋2)＝8＋22，两底面的面积和为2×12×1×(1＋2)＝3，所以该几何体的表面积为8＋22＋3＝11＋2 2.5．[考点二]中国古代数学名著《九章算术》中记载了公元前344年商鞅督造一种标准量器——商鞅铜方升，其三视图如图所示(单位：寸)：若π取3，其体积为12.6(立方寸)，则图中的x 的值为________．解析：由三视图知，商鞅铜方升由一圆柱和一长方体组合而成，由题意得：(5.4－x )×3×1＋π·⎝ ⎛⎭⎪⎫122x ＝12.6，解得x ＝1.6.答案：1.6突破点(三) 与球有关的切、接应用问题1.球的表面积和体积是每年高考的热点，且多与三视图、多面体等综合命题，常以选择题、填空题的形式出现.解决此类问题时，一是要善于把空间问题平面化，把平面问题转化到直角三角形中处理；二是要将变化的模型转化到固定的长方体或正方体中.2.与球有关的组合体问题主要有两种，一种是内切问题，一种是外接问题.解题时要认真分析图形，明确切点和接点的位置，确定有关“元素”间的数量关系，并作出合适的截面图.考点贯通抓高考命题的“形”与“神”多面体的内切球问题[例1] 若一个正四面体的表面积为S 1，其内切球的表面积为S 2，则S 1S 2＝________. [解析] 设正四面体棱长为a ， 则正四面体表面积为S 1＝4×34·a 2＝3a 2，其内切球半径为正四面体高的14， 即r ＝14×63a ＝612a ，因此内切球表面积为S 2＝4πr 2＝πa 26，则S 1S 2＝3a 2π6a2＝63π. [答案] 63π[方法技巧]处理与球有关内切问题的策略解答此类问题时首先要找准切点，通过作截面来解决．如果内切的是多面体，则作截面时主要抓住多面体过球心的对角面来作．多面体的外接球问题处理与球有关外接问题的策略把一个多面体的几个顶点放在球面上即为球的外接问题．解决这类问题的关键是抓住外接的特点，即球心到多面体的顶点的距离等于球的半径．[例2] (1)(2017·抚顺模拟)已知直三棱柱ABC ­A 1B 1C 1的6个顶点都在球O 的球面上，若AB ＝3，AC ＝4，AB ⊥AC ，AA 1＝12，则球O 的半径为( )A.3172B ．210C.132D ．310(2)正四棱锥的顶点都在同一球面上，若该棱锥的高为4，底面边长为2，则该球的表面积为( )A.81π4B ．16πC ．9πD.27π4(3)一个正方体削去一个角所得到的几何体的三视图如图所示(图中三个四边形都是边长为2的正方形)，则该几何体外接球的体积为________．[解析] (1)如图所示，由球心作平面ABC 的垂线，则垂足为BC的中点M .又AM ＝12BC ＝52，OM ＝12AA 1＝6，所以球O 的半径R ＝OA ＝⎝ ⎛⎭⎪⎫522＋62＝132.(2)如图所示，设球半径为R ，底面中心为O ′且球心为O ，∵正四棱锥P ­ABCD 中AB ＝2， ∴AO ′＝ 2.∵PO ′＝4，∴在Rt △AOO ′中，AO 2＝AO ′2＋OO ′2， ∴R 2＝(2)2＋(4－R )2， 解得R ＝94，∴该球的表面积为4πR 2＝4π×⎝ ⎛⎭⎪⎫942＝81π4. (3)依题意可知，新的几何体的外接球也就是原正方体的外接球，球的直径就是正方体的体对角线，∴2R ＝23(R 为球的半径)，∴R ＝3， ∴球的体积V ＝43πR 3＝43π.[答案] (1)C (2)A (3)43π [方法技巧]与球有关外接问题的解题规律(1)直棱柱外接球的球心到直棱柱底面的距离恰为棱柱高的12.(2)正方体外接球的直径为正方体的体对角线的长．此结论也适合长方体，或由同一顶点出发的两两互相垂直的三条棱构成的三棱柱或三棱锥．(3)求多面体外接球半径的关键是找到由球的半径构成的三角形，解三角形即可．能力练通抓应用体验的“得”与“失”1．[考点一]一块石材表示的几何体的三视图如图所示，将该石材切削、打磨、加工成球，则能得到的最大球的半径等于( )A ．1B ．2C ．3D ．4解析：选B 该几何体为直三棱柱，底面是边长分别为6,8,10的直角三角形，侧棱长为12，故能得到的最大球的半径等于底面直角三角形内切圆的半径，其半径为r ＝2Sa ＋b ＋c＝2×12×6×86＋8＋10＝2，故选B.2．[考点二]如图是某几何体的三视图，则该几何体的外接球的表面积为( )A ．200πB ．150πC ．100πD ．50π解析：选D 由三视图知，该几何体可以由一个长方体截去4个角后得到，此长方体的长、宽、高分别为5,4,3，所以外接球半径R 满足2R ＝42＋32＋52＝52，所以外接球的表面积为S ＝4πR 2＝4π×⎝⎛⎭⎪⎫5222＝50π，故选D. 3．[考点二](2016·太原模拟)如图，平面四边形ABCD 中，AB ＝AD ＝CD ＝1，BD ＝2，BD ⊥CD ，将其沿对角线BD 折成四面体A ′­BCD ，使平面A ′BD ⊥平面BCD ，若四面体A ′­BCD的顶点在同一个球面上，则该球的表面积为( )A ．3πB.32π C ．4π D.34π 解析：选A 由图示可得BD ＝A ′C ＝2，BC ＝3，△DBC 与△A ′BC 都是以BC 为斜边的直角三角形，由此可得BC 中点到四个点A ′，B ，C ，D 的距离相等，即该三棱锥的外接球的直径为3，所以该外接球的表面积S ＝4π×⎝⎛⎭⎪⎫322＝3π. 4．[考点二]设一个球的表面积为S 1，它的内接正方体的表面积为S 2，则S 1S 2的值等于( ) A.2πB.6πC.π6D.π2解析：选D 设球的半径为R ，其内接正方体的棱长为a ，则易知R 2＝34a 2，即a ＝233R ，则S 1S 2＝4πR26×⎝⎛⎭⎪⎫233R 2＝π2.[全国卷5年真题集中演练——明规律]1．(2016·全国甲卷)如图是由圆柱与圆锥组合而成的几何体的三视图，则该几何体的表面积为( )A ．20πB ．24πC ．28πD ．32π解析：选C 由三视图知该几何体是圆锥与圆柱的组合体，设圆柱底面圆半径为r ，周长为c ，圆锥母线长为l ，圆柱高为h .由图得r ＝2，c ＝2πr ＝4π，h ＝4，由勾股定理得，l ＝22＋ 23 2＝4，S 表＝πr 2＋ch ＋12cl ＝4π＋16π＋8π＝28π.2．(2016·全国丙卷)在封闭的直三棱柱ABC ­A 1B 1C 1内有一个体积为V 的球．若AB ⊥BC ，AB ＝6，BC ＝8，AA 1＝3，则V 的最大值是( )A ．4πB.9π2 C ．6π D.32π3解析：选B 设球的半径为R ，∵△ABC 的内切圆半径为6＋8－102＝2，∴R ≤2.又2R ≤3，∴R ≤32，∴V max ＝43×π×⎝ ⎛⎭⎪⎫323＝9π2.故选B.3．(2015·新课标全国卷Ⅱ)一个正方体被一个平面截去一部分后，剩余部分的三视图如下图，则截去部分体积与剩余部分体积的比值为( )A.18B.17C.16D.15解析：选D 由已知三视图知该几何体是由一个正方体截去了一个“大角”后剩余的部分，如图所示，截去部分是一个三棱锥．设正方体的棱长为1，则三棱锥的体积为V 1＝13×12×1×1×1＝16，剩余部分的体积V 2＝13－16＝56.所以V 1V 2＝1656＝15，故选D.4．(2015·新课标全国卷Ⅱ)已知A ，B 是球O 的球面上两点，∠AOB ＝90°，C 为该球面上的动点．若三棱锥O ­ABC 体积的最大值为36，则球O 的表面积为( )A ．36πB ．64πC ．144πD ．256π解析：选C 如图，设球的半径为R ，∵∠AOB ＝90°，∴S △AOB ＝12R 2.∵V O ­ABC ＝V C ­AOB ，而△AOB 面积为定值，∴当点C 到平面AOB 的距离最大时，V O ­ABC 最大，∴当C 为与球的大圆面AOB 垂直的直径的端点时，体积V O ­ABC最大，为13×12R 2×R ＝36，∴R ＝6，∴球O 的表面积为4πR 2＝4π×62＝144π.故选C.5．(2015·新课标全国卷Ⅰ)圆柱被一个平面截去一部分后与半球(半径为r )组成一个几何体，该几何体三视图中的正视图和俯视图如图所示．若该几何体的表面积为16＋20π，则r ＝( )A ．1B ．2C ．4D ．8解析：选B 如图，该几何体是一个半球与一个半圆柱的组合体，球的半径为r ，圆柱的底面半径为r ，高为2r ，则表面积S ＝12×4πr 2＋πr 2＋4r 2＋πr ·2r ＝(5π＋4)r 2.又S ＝16＋20π，∴(5π＋4)r 2＝16＋20π，∴r 2＝4，r ＝2，故选B.6．(2015·新课标全国卷Ⅰ)《九章算术》是我国古代内容极为丰富的数学名著，书中有如下问题：“今有委米依垣内角，下周八尺，高五尺．问：积及为米几何？”其意思为：“在屋内墙角处堆放米(如图，米堆为一个圆锥的四分之一)，米堆底部的弧长为8尺，米堆的高为5尺，问米堆的体积和堆放的米各为多少？”已知1斛米的体积约为1.62立方尺，圆周率约为3，估算出堆放的米约有( )A ．14斛B ．22斛C ．36斛D ．66斛解析：选B 设米堆的底面半径为r 尺，则π2r ＝8，所以r ＝16π，所以米堆的体积为V ＝14×13π·r 2·5＝π12×⎝ ⎛⎭⎪⎫16π2×5≈3209(立方尺)．故堆放的米约有3209÷1.62≈22(斛)．故选B. 7．(2014·新课标全国卷Ⅱ)如图，网格纸上正方形小格的边长为1(表示1 cm)，图中粗线画出的是某零件的三视图，该零件由一个底面半径为3 cm ，高为6 cm 的圆柱体毛坯切削得到，则切削掉部分的体积与原来毛坯体积的比值为( )A.1727B.59C.1027D.13解析：选C 原毛坯的体积V ＝(π×32)×6＝54π(cm 3)，由三视图可知该零件为两个圆柱的组合体，其体积V ′＝V 1＋V 2＝(π×22)×4＋(π×32)×2＝34π(cm 3)，故所求比值为1－V ′V ＝1027. 8．(2013·新课标全国卷Ⅰ)某几何体的三视图如图所示，则该几何体的体积为( )A ．16＋8πB ．8＋8πC ．16＋16πD ．8＋16π解析：选A 根据三视图可以判断该几何体由上、下两部分组成，其中上面部分为长方体，下面部分为半个圆柱，所以组合体的体积为2×2×4＋12×22×π×4＝16＋8π，故选A.9．(2012·新课标全国卷)已知三棱锥S ­ABC 的所有顶点都在球O 的球面上，△ABC 是边长为1的正三角形，SC 为球O 的直径，且SC ＝2，则此棱锥的体积为( )A.26B.36 C.23 D.22 解析：选A 由于三棱锥S ­ABC 与三棱锥O ­ABC 底面都是△ABC ，O 是SC 的中点，因此三棱锥S ­ABC 的高是三棱锥O ­ABC 高的2倍，所以三棱锥S ­ABC 的体积也是三棱锥O ­ABC 体积的2倍．在三棱锥O ­ABC 中，其棱长都是1，如图所示，S △ABC ＝34×AB 2＝34，高OD ＝12－⎝⎛⎭⎪⎫332＝63，所以V S ­ABC ＝2V O ­ABC ＝2×13×34×63＝26.[课时达标检测]重点保分课时——一练小题夯双基，二练题点过高考[练基础小题——强化运算能力]1．下列结论正确的是( )A ．各个面都是三角形的几何体是三棱锥B ．以三角形的一条边所在直线为旋转轴，其余两边绕旋转轴旋转形成的曲面所围成的几何体叫圆锥C ．棱锥的侧棱长与底面多边形的边长都相等，则该棱锥可能是六棱锥D ．圆锥的顶点与底面圆周上的任意一点的连线都是母线解析：选D A 错误，如图①是由两个相同的三棱锥叠放在一起构成的几何体，它的各个面都是三角形，但它不是三棱锥；B 错误，如图②，若△ABC 不是直角三角形，或△ABC 是直角三角形但旋转轴不是直角边，所得的几何体都不是圆锥；C 错误，若该棱锥是六棱锥，由题设知，它是正六棱锥．易证正六棱锥的侧棱长必大于底面边长，这与题设矛盾．2.如图是一个空间几何体的三视图，其中正视图、侧视图都是由边长为4和6的矩形以及直径等于4的圆组成，俯视图是直径等于4的圆，该几何体的体积是( )A.41π3 B.62π3C.83π3D.104π3解析：选D 由题意得，此几何体为球与圆柱的组合体，其体积V ＝43π×23＋π×22×6＝104π3. 3．某空间几何体的三视图如图所示，则该几何体的表面积为( )A ．12＋4 2B ．18＋8 2C ．28D ．20＋8 2解析：选D 由三视图可知该几何体是底面为等腰直角三角形的直三棱柱，如图．则该几何体的表面积为S ＝2×12×2×2＋4×2×2＋22×4＝20＋82，故选D.4．《九章算数》中，将底面是直角三角形的直三棱柱称为“堑堵”，已知某“堑堵”的三视图如图所示，俯视图中虚线平分矩形的面积，则该“堑堵”的侧面积为( )A ．2B ．4＋2 2C ．4＋4 2D ．6＋4 2解析：选C 由题可知，该几何体的底面为等腰直角三角形，等腰直角三角形的斜边长为2，腰长为2，棱柱的高为2.所以其侧面积S ＝2×2＋22×2＝4＋42，故选C.5．已知一个正方体的所有顶点在一个球面上，若球的体积为9π2，则正方体的棱长为________．解析：设正方体棱长为a ，球半径为R ，则43πR 3＝9π2，∴R ＝32，∴3a ＝3，∴a ＝ 3.答案： 3[练常考题点——检验高考能力]一、选择题1．已知圆锥的表面积为a ，且它的侧面展开图是一个半圆，则这个圆锥的底面直径是( )A.a2 B.3πa3πC.23πa3πD.23a 3π解析：选C 设圆锥的底面半径为r ，母线长为l ，由题意知2πr ＝πl ，∴l ＝2r ，则圆锥的表面积S 表＝πr 2＋12π(2r )2＝a ，∴r 2＝a 3π，∴2r ＝23πa 3π.2．在梯形ABCD 中，∠ABC ＝π2，AD ∥BC ，BC ＝2AD ＝2AB ＝2.将梯形ABCD 绕AD 所在的直线旋转一周而形成的曲面所围成的几何体的体积为( )A.2π3B.4π3C.5π3D ．2π解析：选C 过点C 作CE 垂直AD 所在直线于点E ，梯形ABCD 绕AD 所在直线旋转一周而形成的旋转体是由以线段AB 的长为底面圆半径，线段BC 为母线的圆柱挖去以线段CE 的长为底面圆半径，ED 为高的圆锥，如图所示，该几何体的体积为V ＝V圆柱－V圆锥＝π·AB 2·BC －13·π·CE 2·DE ＝π×12×2－13π×12×1＝5π3，故选C. 3．一个几何体的三视图如图所示，则该几何体的体积为( )A.163B.203C.152D.132解析：选D 该几何体可视为正方体截去两个三棱锥所得，如图所示，所以其体积为23－13×12×2×2×2－13×12×1×1×1＝132.故选D.4．已知正四面体的棱长为2，则其外接球的表面积为( )A ．8πB ．12π C.32π D ．3π解析：选D 如图所示，过顶点A 作AO ⊥底面BCD ，垂足为O ，则O 为正三角形BCD 的中心，连接DO 并延长交BC 于E ，又正四面体的棱长为2，所以DE ＝62，OD ＝23DE ＝63，所以在直角三角形AOD 中，AO ＝AD 2－OD 2＝233.设正四面体外接球的球心为P ，半径为R ，连接PD ，则在直角三角形POD 中，PD 2＝PO 2＋OD 2，即R 2＝⎝ ⎛⎭⎪⎫233－R 2＋⎝ ⎛⎭⎪⎫632，解得R ＝32，所以外接球的表面积S＝4πR 2＝3π.5．(2017·郑州质检)如图所示是一个几何体的三视图，则这个几何体外接球的表面积为( )A ．8πB ．16πC ．32πD ．64π解析：选C 还原三视图可知该几何体为一个四棱锥，将该四棱锥补成一个长、宽、高分别为22，22，4的长方体，则该长方体外接球的半径r ＝ 22 2＋ 22 2＋422＝22，则所求外接球的表面积为4πr 2＝32π.6．已知四棱锥P ­ABCD 的三视图如图所示，则四棱锥P ­ABCD 的四个侧面中面积的最大值是( )A ．6B ．8C ．2 5D ．3解析：选A 四棱锥如图所示，作PN ⊥平面ABCD ，交DC 于点N ，PC ＝PD ＝3，DN ＝2，则PN ＝32－22＝5，AB ＝4，BC ＝2，BC ⊥CD ，故BC ⊥平面PDC ，即BC ⊥PC ，同理AD ⊥PD .设M 为AB 的中点，连接PM ，MN ，则PM ＝3，S △PDC ＝12×4×5＝25，S △PBC ＝S △PAD ＝12×2×3＝3，S △PAB ＝12×4×3＝6，所以四棱锥P ­ABCD 的四个侧面中面积的最大值是6.二、填空题7．在棱长为3的正方体ABCD ­A 1B 1C 1D 1中，P 在线段BD 1上，且BP PD 1＝12，M 为线段B 1C 1上的动点，则三棱锥M ­PBC 的体积为________．解析：∵BP PD 1＝12，∴点P 到平面BC 1的距离是D 1到平面BC 1距离的13， 即三棱锥P ­MBC 的高h ＝D 1C 13＝1.M 为线段B 1C 1上的点，∴S △MBC ＝12×3×3＝92，∴V M ­PBC ＝V P ­MBC ＝13×92×1＝32.答案：328．一个几何体的三视图如图所示(单位：m)，则该几何体的体积为________m 3.解析：由三视图可得该几何体是组合体，上面是底面圆的半径为2 m 、高为2 m 的圆锥，下面是底面圆的半径为1 m 、高为4 m 的圆柱，所以该几何体的体积是13×4π×2＋4π＝20π3(m 3)．答案：20π39.如图，正方形O ′A ′B ′C ′的边长为a ，它是一个水平放置的平面图形的直观图，则原图形OABC 的周长是________．解析：由斜二测画法的规则可知，原图形OABC 是一个平行四边形． 在原图形OABC 中OB ＝22a ，OA ＝a ， 且OA ⊥OB ，∴AB ＝3a ，∴原图形OABC 的周长为2(a ＋3a )＝8a .答案：8a10．我国古代数学名著《数书九章》中有“天池盆测雨”题：在下雨时，用一个圆台形的天池盆接雨水．天池盆盆口直径为二尺八寸，盆底直径为一尺二寸，盆深一尺八寸．若盆中积水深九寸，则平地降雨量是________寸．(注：①平地降雨量等于盆中积水体积除以盆口面积；②一尺等于十寸)解析：由题意知，圆台中截面圆的半径为十寸，圆台内水的体积为V ＝13πh (r 2中＋r 2下＋r中r 下)＝π3×9×(102＋62＋10×6)＝588π(立方寸)，降雨量为V142π＝588π196π＝3(寸)． 答案：3 三、解答题11．已知球的半径为R ，在球内作一个内接圆柱，这个圆柱的底面半径与高为何值时，它的侧面积最大？侧面积的最大值是多少？解：如图为其轴截面，令圆柱的高为h ，底面半径为r ，侧面积为S ，则⎝ ⎛⎭⎪⎫h 22＋r 2＝R 2， 即h ＝2R 2－r 2.因为S ＝2πrh ＝4πr ·R 2－r 2＝ 4πr 2· R 2－r 2≤4πr 2＋R 2－r 2 24＝2πR 2，当且仅当r 2＝R 2－r 2， 即r ＝22R 时，取等号， 即当内接圆柱底面半径为22R ，高为2R 时，其侧面积的值最大，最大值为2πR 2. 12．一个几何体的三视图如图所示．已知正视图是底边长为1的平行四边形，侧视图是一个长为3、宽为1的矩形，俯视图为两个边长为1的正方形拼成的矩形．(1)求该几何体的体积V ； (2)求该几何体的表面积S .。

第01节空间几何体的结构及其三视图和直观图【考纲解读】考点考纲内容5年统计分析预测空间几何体的结构及其三视图和直观图1．了解多面体和旋转体的概念，理解柱、锥、台、球的结构特征。

2．理解简单空间图形 (柱、锥、台、球的简易组合) 的含义，了解中心投影的含义，掌握平行投影的含义。

3．理解三视图和直观图间的关系，掌握三视图所表示的空间几何体。

会用斜二测法画出它们的直观图。

2013•浙江文5,20；理10,12,20;2014•浙江文3,20；理3,20;2015•浙江文2,18；理2,13,17；2016•浙江文9,18；理11,17;2017•浙江3,9,19.1.以考查三视图、几何体的结构特征以及几何体的面积体积计算为主，三视图基本稳定为选择题或填空题，难度中等以下；几何体的结构特征往往在解答题中考查，与平行关系、垂直关系等相结合.2.与立体几何相关的“数学文化”等相结合，考查数学应用的.3.备考重点：(1) 掌握三视图与直观图的相互转换方法是关键；(2)掌握常见几何体的结构特征.【知识清单】1．空间几何体的结构特征一、多面体的结构特征多面体结构特征棱柱有两个面互相平行，其余各面都是四边形，并且每相邻两个面的交线都平行且相等棱锥有一个面是多边形，而其余各面都是有一个公共顶点的三角形棱台棱锥被平行于底面的平面所截，截面和底面之间的部分二、旋转体的形成几何体旋转图形旋转轴圆柱矩形任一边所在的直线圆锥直角三角形一条直角边所在的直线圆台直角梯形垂直于底边的腰所在的直线球半圆直径所在的直线三、简单组合体简单组合体的构成有两种基本形式：一种是由简单几何体拼接而成；一种是由简单几何体截去或挖去一部分而成，有多面体与多面体、多面体与旋转体、旋转体与旋转体的组合体．对点练习：有下列四个命题：①底面是矩形的平行六面体是长方体；②棱长相等的直四棱柱是正方体；③有两条侧棱都垂直于底面一边的平行六面体是直平行六面体；④对角线相等的平行六面体是直平行六面体．其中真命题的个数是( )A．1 B．2 C．3 D．4【答案】A2空间几何体的直观图简单几何体的直观图常用斜二测画法来画，基本步骤是：(1)画几何体的底面在已知图形中取互相垂直的x轴、y轴，两轴相交于点O，画直观图时，把它们画成对应的x′轴、y′轴，两轴相交于点O′，且使∠x′O′y′＝45°或135°，已知图形中平行于x轴、y轴的线段，在直观图中平行于x′轴、y′轴．已知图形中平行于x轴的线段，在直观图中长度不变，平行于y轴的线段，长度变为原来的一半．(2)画几何体的高在已知图形中过O点作z轴垂直于xOy平面，在直观图中对应的z′轴，也垂直于x′O′y′平面，已知图形中平行于z轴的线段，在直观图中仍平行于z′轴且长度不变．对点练习：【2017年福建省数学基地校高三复习试卷】一水平放置的平面图形，用斜二测画法画出了它的直观图，此直观图恰好是一个边长为2的正方形，则原平面图形的面积为( )A.【答案】D3.空间几何体的三视图三视图几何体的三视图包括正视图、侧视图、俯视图，分别是从几何体的正前方、正左方、正上方观察几何体画出的轮廓线．对点练习：【2017北京，理7】某四棱锥的三视图如图所示，则该四棱锥的最长棱的长度为3（C）2（D）2（A）（B）【答案】B【解析】【考点深度剖析】三视图是高考重点考查的内容，考查内容有三视图的识别；三视图与直观图的联系与转化；求与三视图对应的几何体的表面积与体积．命题形式为用客观题考查识读图形和面积体积计算，解答题往往以常见几何体为载体考查空间想象能力和推理运算能力，期间需要灵活应用几何体的结构特征．【重点难点突破】考点1：空间几何体的结构特征【1-1】如图几何体中是棱柱的有( )A．1个 B．2个 C．3个 D．4个【答案】C【1-2】下列命题中正确的有__________．①有两个面互相平行，其余四个面都是等腰梯形的六面体是棱台；②存在一个四个侧面都是直角三角形的四棱锥；③如果棱柱有一个侧面是矩形，则其余各侧面也都是矩形；④圆台的任意两条母线所在直线必相交；【答案】②④【解析】①不正确，因为不能保证等腰梯形的各个腰延长后交与一点．②如右图的四棱锥，底面是矩形，一条侧棱垂直底面，那么它的四个侧面都是直角三角形，故②正确；③如图所示的棱柱有一个侧面是矩形，则其余各侧面不是矩形；故③错误④根据圆台的定义和性质可知，命题④正确．所以答案为②④【领悟技法】系或增加线、面等基本元素，然后再依据题意判定．三棱柱、四棱柱、正方体、长方体、三棱锥、四棱锥是常见的空间几何体，也是重要的几何模型，有些问题可用上述几何体举特例解决．【触类旁通】【变式1】一个棱柱是正四棱柱的条件是( )．A ．底面是正方形，有两个侧面是矩形B ．底面是正方形，有两个侧面垂直于底面C ．底面是菱形，具有一个顶点处的三条棱两两垂直D ．每个侧面都是全等矩形的四棱柱【答案】C【解析】　A ，B 两选项中侧棱与底面不一定垂直，D 选项中底面四边形不一定为正方形，故选C.【变式2】【2018届云南省名校月考一】已知长方体1111ABCD A B C D 的所有顶点在同一个球面上，若球心到过A 3,5,6，则该球的半径等于__________．7考点2 空间几何体的直观图【2-1】利用斜二测画法得到的以下结论，正确的是________(写出所有正确的序号)．①三角形的直观图是三角形；②平行四边形的直观图是平行四边形；③正方形的直观图是正方形；④圆的直观图是椭圆；⑤菱形的直观图是菱形．【答案】①②④【解析】①正确；由原图形中平行的线段在直观图中仍平行可知②正确；但是原图形中垂直的线段在直观图中一般不垂直，故③错；④正确；⑤中原图形中相等的线段在直观图中不一定相等，故错误．【2-2】在如图所示的直观图中，四边形O ′A ′B ′C ′为菱形且边长为2cm ，则在xOy 坐标系中，四边形ABCO 为________，面积为________ cm 2.【答案】矩形　8【领悟技法】按照斜二测画法得到的平面图形的直观图，其面积与原图形的面积有以下关系：S 直观图2S 原图形，S 原图形＝2S 直观图．【触类旁通】【变式1】如果一个水平放置的图形的斜二测直观图是一个底角为45°，腰和上底均为1的等腰梯形，那么原平面图形的面积是( )A．2+12+22+ D ．12+【答案】A【解析】由题意画出斜二测直观图及还原后原图，由直观图中底角均为45°，腰和上底长度均为1，得下底长为1+1, 12+，高为2的直角梯形．所以面积S ＝(121)×2＝22故选A.12【变式2】如图，矩形O′A′B′C′是水平放置的一个平面图形的直观图，其中O′A′＝6 cm，O′C′＝2 cm，则原图形是( )A．正方形 B．矩形 C．菱形 D．一般的平行四边形【答案】C【解析】将直观图还原得▱OABC，如图，22∵O′D′＝O′C′＝2 (cm)，2OD＝2O′D′＝4 (cm)，C′D′＝O′C′＝2 (cm)，∴CD＝2 (cm)，CD2＋OD222＋ 42 2OC＝＝＝6 (cm)，OA＝O′A′＝6 (cm)＝OC，故原图形为菱形．综合点评：解决有关“斜二测画法”问题时，一般在已知图形中建立直角坐标系，尽量运用图形中原有的垂直直线或图形的对称轴为坐标轴，图形的对称中心为原点，注意两个图形中关键线段长度的关系.考点3　空间几何体的三视图【3-1】【2018届河南省新乡市第一中学高三8月月考】一几何体的直观图如右图，下列给出的四个俯视图中正确的是（）【答案】B【3-2】【江西卷】将长方体截去一个四棱锥，得到的几何体如图所示，则该几何体的侧视图为( )【答案】　(1)D　(2)D【解析】 (1)球、正方体的三视图形状都相同，大小均相等，首先排除选项A和C.对于如图所示三棱锥OABC,当OA、OB、OC两两垂直且OA＝OB＝OC时，其三视图的形状都相同，大小均相等，故排除选项B.不论圆柱如何放置，其三视图的形状都不会完全相同，故答案选D.(2)如图所示，点D1的投影为C1，点D的投影为C，点A的投影为B，故选D.【3-3】【2018届广东省广州市海珠区高三综合测试一】如图，点,M N 分别是正方体1111ABCD A B C D 的棱1111,A B A D 的中点，用过点,,A M N 和点1,,D N C 的两个截面截去正方体的两个角后得到的几何体的正（主）视图、侧（左）视图、俯视图依次为（ ）A. ①③④B. ②④③C. ①②③D. ②③④【答案】D【领悟技法】三视图中的数据与原几何体中的数据不一定一一对应，识图要注意甄别. 揭示空间几何体的结构特征，包括几何体的形状，平行垂直等结构特征，这些正是数据运算的依据.还原几何体的基本要素是“长对齐，高平直，宽相等”.简单几何体的三视图是该几何体在三个两两垂直的平面上的正投影，并不是从三个方向看到的该几何体的侧面表示的图形．在画三视图时，重叠的线只画一条，能看见的轮廓线和棱用实线表示，挡住的线要画成虚线．【触类旁通】【变式1】一个长方体去掉一个小长方体，所得几何体的正(主)视图与侧(左)视图分别如图所示，则该几何体的俯视图为( )【答案】C【变式2】如图，多面体ABCD－EFG的底面ABC D为正方形，FC＝GD＝2EA，其俯视图如下，则其正视图和侧视图正确的是( )．【答案】D【变式3】【武汉市部分学校2016 届高三调研】）一个简单几何体的正视图、侧视图如右图所示，则其俯视图不可能为（）①长方形；②正方形；③圆；④椭圆.中的A.①②B.②③C.③④D.①④【答案】B【解析】若俯视图为正方形，则正视图中的边长3不成立；若俯视图为圆，则正视图中的边长3也不成立.综合点评：三视图中，正视图和侧视图一样高，正视图和俯视图一样长，侧视图和俯视图一样宽.即“长对正，宽相等，高平齐”.【易错试题常警惕】易错典例：一个几何体的主视图为一个三角形，则这个几何体可能是下列几何体中的________(填入所有可能的几何体前的编号)．①三棱锥；②四棱锥；③三棱柱；④四棱柱；⑤圆锥；⑥圆柱．【错解】①②⑤【错因】忽视几何体的不同放置对三视图的影响，漏选③.【正解】①三棱锥的主视图是三角形；②当四棱锥的底面是四边形放置时，其主视图是三角形；③把三棱柱某一侧面当作底面放置，其底面正对着我们的视线时，它的主视图是三角形；④对于四棱柱，不论怎样放置，其主视图都不可能是三角形；⑤当圆锥的底面水平放置时，其主视图是三角形；⑥圆柱不论怎样放置，其主视图也不可能是三角形．故正确答案为①②③⑤.【学科素养提升之思想方法篇】数形结合百般好，隔裂分家万事休——数形结合思想数形结合是一种重要的数学思想方法，包含“以形助数”和“以数辅形”两个方面，其应用大致可以分为两种情形：或者是借助形的生动和直观性来阐明数之间的联系，即以形作为手段，数为目的，比如应用函数的图像来直观地说明函数的性质；或者是借助于数的精确性和规范严密性来阐明形的某些属性，即以数作为手段，形作为目的，如应用曲线的方程来精确地阐明曲线的几何性质.数形结合的思想，其实质是将抽象的数学语言与直观的图像结合起来，关键是代数问题与图形之间的相互转化，它可以使代数问题几何化，几何问题代数化.在运用数形结合思想分析和解决问题时，要注意三点：第一要彻底明白一些概念和运算的几何意义以及曲线的代数特征，对数学题目中的条件和结论既分析其几何意义又分析其代数意义；第二是恰当设参、合理用参，建立关系，由数思形，以形想数，做好数形转化；第三是正确确定参数的取值范围.在解答三视图、直观图问题中，主要是通过图形的恰当转化，明确几何元素的数量关系，进行准确的计算．如：【典例】【2017届河北省石家庄市二模】如图是一个底面半径为1的圆柱被平面截开所得的几何体，截面与底面所成的角为45 ，过圆柱的轴的平面截该几何体所得的四边形''ABB A 为矩形，若沿'AA 将其侧面剪开，其侧面展开图形状大致为（ ）A. B. C. D. 【答案】A。

第八章⎪⎪⎪立 体 几 何 第一节空间几何体的三视图、直观图、表面积与体积突破点(一) 空间几何体的三视图和直观图1．空间几何体的结构特征 (1)多面体的结构特征(1)三视图的名称几何体的三视图包括：正视图、侧视图、俯视图． (2)三视图的画法①在画三视图时，能看见的轮廓线和棱用实线表示，重叠的线只画一条，不能看见的轮廓线和棱用虚线表示．②三视图的正视图、侧视图、俯视图分别是从几何体的正前方、正左方、正上方观察几何体的正投影图．3．空间几何体的直观图空间几何体的直观图常用斜二测画法来画，其规则是：(1)原图形中x 轴、y 轴、z 轴两两垂直，直观图中，x ′轴，y ′轴的夹角为45°或135°，本节主要包括3个知识点：1.空间几何体的三视图和直观图；2.空间几何体的表面积与体积；3.与球有关的切、接应用问题.z′轴与x′轴和y′轴所在平面垂直．(2)原图形中平行于坐标轴的线段，直观图中仍分别平行于坐标轴；平行于x轴和z轴的线段在直观图中保持原长度不变；平行于y轴的线段在直观图中长度为原来的一半．考点贯通抓高考命题的“形”与“神”空间几何体的结构特征[例1](1)用任意一个平面截一个几何体，各个截面都是圆面，则这个几何体一定是()A．圆柱B．圆锥C．球体D．圆柱、圆锥、球体的组合体(2)下列说法正确的是()A．有两个平面互相平行，其余各面都是平行四边形的多面体是棱柱B．四棱锥的四个侧面都可以是直角三角形C．有两个平面互相平行，其余各面都是梯形的多面体是棱台D．棱台的各侧棱延长后不一定交于一点[解析](1)截面是任意的且都是圆面，则该几何体为球体．(2)A错，如图(1)；B正确，如图(2)，其中底面ABCD是矩形，PD⊥平面ABCD，可证明∠PAB，∠PCB，∠PDA，∠PDC都是直角，这样四个侧面都是直角三角形；C错，如图(3)；D错，由棱台的定义知，其侧棱的延长线必相交于同一点．[答案](1)C(2)B[方法技巧]解决与空间几何体结构特征有关问题的三个技巧(1)把握几何体的结构特征，要多观察实物，提高空间想象能力；(2)紧扣结构特征是判断的关键，熟悉空间几何体的结构特征，依据条件构建几何模型，如例1(2)中的A，C两项易判断失误；(3)通过反例对结构特征进行辨析．1.长对正、高平齐、宽相等，即俯视图与正视图一样长；正视图与侧视图一样高；侧视图与俯视图一样宽．2．三视图的排列顺序先画正视图，俯视图放在正视图的下方，侧视图放在正视图的右方．[例2](1)(2017·贵州七校联考)如图所示，四面体ABCD的四个顶点是长方体的四个顶点(长方体是虚拟图形，起辅助作用)，则四面体ABCD的三视图是(用①②③④⑤⑥代表图形，按正视图，侧视图，俯视图的顺序排列)()A．①②⑥B．①②③C．④⑤⑥D．③④⑤(2)(2016·天津高考)将一个长方体沿相邻三个面的对角线截去一个棱锥，得到的几何体的正视图与俯视图如图所示，则该几何体的侧(左)视图为()[解析](1)正视图应该是边长为3和4的矩形，其对角线左下到右上是实线，左上到右下是虚线，因此正视图是①；侧视图应该是边长为5和4的矩形，其对角线左上到右下是实线，左下到右上是虚线，因此侧视图是②；俯视图应该是边长为3和5的矩形，其对角线左上到右下是实线，左下到右上是虚线，因此俯视图是③.(2)先根据正视图和俯视图还原出几何体，再作其侧(左)视图．由几何体的正视图和俯视图可知该几何体为图①，故其侧(左)视图为图②.[答案](1)B(2)B[方法技巧]三视图问题的常见类型及解题策略(1)由几何体的直观图求三视图注意正视图、侧视图和俯视图的观察方向；注意能看到的部分用实线表示，不能看到的部分用虚线表示．(2)由几何体的部分视图画出剩余的视图解决此类问题，可先根据已知的一部分视图，还原、推测直观图的可能形式，然后再找其剩下部分视图的可能形式．当然作为选择题，也可将选项逐项代入检验．(3)由几何体的三视图还原几何体的形状要熟悉柱、锥、台、球的三视图，明确三视图的形成原理，结合空间想象将三视图还原为实物图．空间几何体的直观图直观图与原图形面积的关系按照斜二测画法得到的平面图形的直观图与原图形面积的关系：(1)S直观图＝24S原图形．(2)S原图形＝22S直观图．[例3]用斜二测画法画一个水平放置的平面图形的直观图为如图所示的一个正方形，则原来的图形是()[解析]由直观图可知，在直观图中多边形为正方形，对角线长为2，所以原图形为平行四边形，位于y轴上的对角线长为2 2.[答案] A1．[考点一]如果四棱锥的四条侧棱都相等，就称它为“等腰四棱锥”，四条侧棱称为它的腰，以下四个命题中，假命题是()A．等腰四棱锥的腰与底面所成的角都相等B．等腰四棱锥的侧面与底面所成的二面角都相等或互补C．等腰四棱锥的底面四边形必存在外接圆D．等腰四棱锥的各顶点必在同一球面上解析：选B因为“等腰四棱锥”的四条侧棱都相等，所以它的顶点在底面的射影到底面的四个顶点的距离相等，故A，C是真命题；且在它的高上必能找到一点到各个顶点的距离相等，故D是真命题；B是假命题，如底面是一个等腰梯形时结论就不成立．2．[考点二]一几何体的直观图如图，下列给出的四个俯视图中正确的是()解析：选B由直观图可知，该几何体由一个长方体和一个截角三棱柱组成．从上往下看，外层轮廓线是一个矩形，矩形内部是一条水平线段连接两个三角形．3．[考点二]已知三棱锥的俯视图与侧视图如图所示，俯视图是边长为2的正三角形，侧视图是有一条直角边为2的直角三角形，则该三棱锥的正视图可能为()解析：选C 当正视图为等腰三角形时，则高应为2，且应为虚线，排除A ，D ；当正视图是直角三角形时，由条件得一个直观图如图所示，中间的线是看不见的线PA 形成的投影，应为虚线，故答案为C.4．[考点三]用斜二测画法画出的某平面图形的直观图如图，边AB 平行于y 轴，BC ，AD 平行于x 轴．已知四边形ABCD 的面积为2 2 cm 2，则原平面图形的面积为( )A ．4 cm 2B ．4 2 cm 2C ．8 cm 2D ．8 2 cm 2解析：选C 依题意可知∠BAD ＝45°，则原平面图形为直角梯形，上下底面的长与BC ，AD 相等，高为梯形ABCD 的高的22倍，所以原平面图形的面积为8 cm 2.5．[考点二](2017·南昌模拟)如图，在正四棱柱ABCD -A 1B 1C 1D 1中，点P 是平面A 1B 1C 1D 1内一点，则三棱锥P -BCD 的正视图与侧视图的面积之比为( )A ．1∶1B ．2∶1C ．2∶3D ．3∶2解析：选A 根据题意，三棱锥P -BCD 的正视图是三角形，且底边为正四棱柱的底面边长、高为正四棱柱的高；侧视图是三角形，且底边为正四棱柱的底面边长、高为正四棱柱的高．故三棱锥P -BCD 的正视图与侧视图的面积之比为1∶1.突破点(二) 空间几何体的表面积与体积1．圆柱、圆锥、圆台的侧面展开图及侧面积公式圆柱、圆锥、圆台侧面积间的关系：S 圆柱侧＝2πrl ――→r ′＝rS 圆台侧＝π(r ＋r ′)l ――→r ′＝0S 圆锥侧＝πrl . 2．空间几何体的表面积与体积公式[例1]分曲线为半圆弧，则该几何体的表面积为()A．4π＋16＋4 3 B．5π＋16＋4 3C．4π＋16＋2 3 D．5π＋16＋2 3(2)一个四面体的三视图如图所示，则该四面体的表面积是()A ．1＋ 3B ．2＋ 3C ．1＋2 2D ．2 2[解析] (1)由三视图可知该几何体是一个正三棱柱和一个半圆柱的组合体，三棱柱的两个侧面面积之和为2×4×2＝16，两个底面面积之和为2×12×2×3＝23；半圆柱的侧面积为π×4＝4π，两个底面面积之和为2×12×π×12＝π，所以几何体的表面积为5π＋16＋23，故选D.(2)根据三视图还原几何体如图所示，其中侧面ABD ⊥底面BCD ，另两个侧面ABC ，ACD 为等边三角形，则有S 表面积＝2×12×2×1＋2×34×(2)2＝2＋ 3. [答案] (1)D (2)B[方法技巧]求空间几何体表面积的常见类型及思路(1)求多面体的表面积，只需将它们沿着棱“剪开”展成平面图形，利用求平面图形面积的方法求多面体的表面积．(2)求旋转体的表面积，可以从旋转体的形成过程及其几何特征入手，将其展开后求表面积，但要搞清它们的底面半径、母线长与对应侧面展开图中的边长关系．(3)求不规则几何体的表面积时，通常将所给几何体分割成基本的柱体、锥体、台体，先求出这些基本的柱体、锥体、台体的表面积，再通过求和或作差，求出所给几何体的表面积．空间几何体的体积柱体、锥体、台体体积间的关系[例2] (1)(2016·北京高考)某三棱锥的三视图如图所示，则该三棱锥的体积为( )A.16B.13C.12D ．1 (2)某几何体的三视图如图所示，则该几何体的体积为( )A.13＋2π B.13π6 C.7π3D.5π2[解析] (1)通过三视图可还原几何体为如图所示的三棱锥P -ABC ，通过侧视图得高h ＝1，通过俯视图得底面积S ＝12×1×1＝12，所以体积V ＝13Sh ＝13×12×1＝16.(2)由三视图可知，该几何体是一个圆柱和半个圆锥组合而成的几何体，其体积为π×12×2＋12×13π×12×1＝13π6.[答案] (1)A (2)B [方法技巧]求空间几何体体积的常见类型及思路(1)若所给定的几何体是柱体、锥体或台体等规则几何体，则可直接利用公式进行求解．其中，等积转换法多用来求三棱锥的体积．(2)若所给定的几何体是不规则几何体，则将不规则的几何体通过分割或补形转化为规则几何体，再利用公式求解．(3)若以三视图的形式给出几何体，则应先根据三视图得到几何体的直观图，然后根据条件求解．能力练通 抓应用体验的“得”与“失”1．[考点二](2016·山东高考)一个由半球和四棱锥组成的几何体，其三视图如图所示，则该几何体的体积为( )A.13＋23πB.13＋23πC.13＋26π D ．1＋26π 解析：选C 由三视图知，四棱锥是底面边长为1，高为1的正四棱锥，结合三视图可得半球半径为22，从而该几何体的体积为13×12×1＋12×4π3×⎝⎛⎭⎫223＝13＋26π.故选C. 2．[考点二]已知一个几何体的三视图如图所示，则该几何体的体积为( )A.5π3 cm 3 B ．2π cm 3 C.7π3cm 3 D ．3π cm 3解析：选C 该几何体为一个圆柱挖去半个球得到的几何体，其体积V ＝π×12×3－12×4π×133＝7π3(cm 3)．3.[考点一]某几何体的三视图如图所示，则它的表面积为( )A ．125＋20B ．242＋20C ．44D ．12 5解析：选A 由三视图得，这是一个正四棱台，且上、下底面的边长分别为2,4，则侧面梯形的高h ＝ 22＋⎝ ⎛⎭⎪⎫4－222＝5，所以该正四棱台的表面积S ＝(2＋4)×52×4＋22＋42＝125＋20.4．[考点一]某几何体的三视图如图所示，则该几何体的表面积等于( )A ．8＋2 2B ．11＋2 2C ．14＋2 2D ．15解析：选B 由三视图知，该几何体是一个直四棱柱，上、下底面为直角梯形，如图所示．直角梯形斜腰长为12＋12＝2，所以底面周长为4＋2，侧面积为2×(4＋2)＝8＋22，两底面的面积和为2×12×1×(1＋2)＝3，所以该几何体的表面积为8＋22＋3＝11＋2 2.5．[考点二]中国古代数学名著《九章算术》中记载了公元前344年商鞅督造一种标准量器——商鞅铜方升，其三视图如图所示(单位：寸)：若π取3，其体积为12.6(立方寸)，则图中的x 的值为________．解析：由三视图知，商鞅铜方升由一圆柱和一长方体组合而成，由题意得：(5.4－x )×3×1＋π·⎝⎛⎭⎫122x ＝12.6，解得x ＝1.6.答案：1.6突破点(三) 与球有关的切、接应用问题1.球的表面积和体积是每年高考的热点，且多与三视图、多面体等综合命题，常以选择题、填空题的形式出现.解决此类问题时，一是要善于把空间问题平面化，把平面问题转化到直角三角形中处理；二是要将变化的模型转化到固定的长方体或正方体中.2.与球有关的组合体问题主要有两种，一种是内切问题，一种是外接问题.解题时要认真分析图形，明确切点和接点的位置，确定有关“元素”间的数量关系，并作出合适的截面图.考点贯通 抓高考命题的“形”与“神”多面体的内切球问题[例1] 若一个正四面体的表面积为S 1，其内切球的表面积为S 2，则S 1S 2＝________.[解析] 设正四面体棱长为a ， 则正四面体表面积为S 1＝4×34·a 2＝3a 2，其内切球半径为正四面体高的14， 即r ＝14×63a ＝612a ，因此内切球表面积为S 2＝4πr 2＝πa 26，则S 1S 2＝3a 2π6a 2＝63π.[答案] 63π[方法技巧]处理与球有关内切问题的策略解答此类问题时首先要找准切点，通过作截面来解决．如果内切的是多面体，则作截面时主要抓住多面体过球心的对角面来作．多面体的外接球问题处理与球有关外接问题的策略把一个多面体的几个顶点放在球面上即为球的外接问题．解决这类问题的关键是抓住外接的特点，即球心到多面体的顶点的距离等于球的半径．[例2] (1)(2017·抚顺模拟)已知直三棱柱ABC -A 1B 1C 1的6个顶点都在球O 的球面上，若AB ＝3，AC ＝4，AB ⊥AC ，AA 1＝12，则球O 的半径为( )A.3172 B ．210 C.132D ．310(2)正四棱锥的顶点都在同一球面上，若该棱锥的高为4，底面边长为2，则该球的表面积为( )A.81π4 B ．16π C ．9πD.27π4(3)一个正方体削去一个角所得到的几何体的三视图如图所示(图中三个四边形都是边长为2的正方形)，则该几何体外接球的体积为________．[解析] (1)如图所示，由球心作平面ABC 的垂线，则垂足为BC的中点M .又AM ＝12BC ＝52，OM ＝12AA 1＝6，所以球O 的半径R ＝OA ＝⎝⎛⎭⎫522＋62＝132. (2)如图所示，设球半径为R ，底面中心为O ′且球心为O ，∵正四棱锥P -ABCD 中AB ＝2， ∴AO ′＝ 2. ∵PO ′＝4，∴在Rt △AOO ′中，AO 2＝AO ′2＋OO ′2， ∴R 2＝(2)2＋(4－R )2， 解得R ＝94，∴该球的表面积为4πR 2＝4π×⎝⎛⎭⎫942＝81π4.(3)依题意可知，新的几何体的外接球也就是原正方体的外接球，球的直径就是正方体的体对角线，∴2R ＝23(R 为球的半径)，∴R ＝3， ∴球的体积V ＝43πR 3＝43π.[答案] (1)C (2)A (3)43π [方法技巧]与球有关外接问题的解题规律(1)直棱柱外接球的球心到直棱柱底面的距离恰为棱柱高的12.(2)正方体外接球的直径为正方体的体对角线的长．此结论也适合长方体，或由同一顶点出发的两两互相垂直的三条棱构成的三棱柱或三棱锥．(3)求多面体外接球半径的关键是找到由球的半径构成的三角形，解三角形即可．能力练通 抓应用体验的“得”与“失”1．[考点一]一块石材表示的几何体的三视图如图所示，将该石材切削、打磨、加工成球，则能得到的最大球的半径等于( )A ．1B ．2C ．3D ．4解析：选B 该几何体为直三棱柱，底面是边长分别为6,8,10的直角三角形，侧棱长为12，故能得到的最大球的半径等于底面直角三角形内切圆的半径，其半径为r ＝2Sa ＋b ＋c ＝2×12×6×86＋8＋10＝2，故选B.2．[考点二]如图是某几何体的三视图，则该几何体的外接球的表面积为( )A ．200πB ．150πC ．100πD ．50π解析：选D 由三视图知，该几何体可以由一个长方体截去4个角后得到，此长方体的长、宽、高分别为5,4,3，所以外接球半径R 满足2R ＝42＋32＋52＝52，所以外接球的表面积为S ＝4πR 2＝4π×⎝⎛⎭⎫5222＝50π，故选D. 3．[考点二](2016·太原模拟)如图，平面四边形ABCD 中，AB ＝AD ＝CD ＝1，BD ＝2，BD ⊥CD ，将其沿对角线BD 折成四面体A ′-BCD ，使平面A ′BD ⊥平面BCD ，若四面体A ′-BCD 的顶点在同一个球面上，则该球的表面积为( )A ．3π B.32π C ．4π D.34π 解析：选A 由图示可得BD ＝A ′C ＝2，BC ＝3，△DBC 与△A ′BC 都是以BC 为斜边的直角三角形，由此可得BC 中点到四个点A ′，B ，C ，D 的距离相等，即该三棱锥的外接球的直径为3，所以该外接球的表面积S ＝4π×⎝⎛⎭⎫322＝3π. 4．[考点二]设一个球的表面积为S 1，它的内接正方体的表面积为S 2，则S 1S 2的值等于( )A.2πB.6πC.π6D.π2解析：选D 设球的半径为R ，其内接正方体的棱长为a ，则易知R 2＝34a 2，即a ＝233R ，则S 1S 2＝4πR 26×⎝⎛⎭⎫233R 2＝π2.[全国卷5年真题集中演练——明规律] 1．(2016·全国甲卷)如图是由圆柱与圆锥组合而成的几何体的三视图，则该几何体的表面积为( )A ．20πB ．24πC ．28πD ．32π解析：选C 由三视图知该几何体是圆锥与圆柱的组合体，设圆柱底面圆半径为r ，周长为c ，圆锥母线长为l ，圆柱高为h .由图得r ＝2，c ＝2πr ＝4π，h ＝4，由勾股定理得，l ＝22＋(23)2＝4，S 表＝πr 2＋ch ＋12cl ＝4π＋16π＋8π＝28π.2．(2016·全国丙卷)在封闭的直三棱柱ABC -A 1B 1C 1内有一个体积为V 的球．若AB ⊥BC ，AB ＝6，BC ＝8，AA 1＝3，则V 的最大值是( )A ．4πB.9π2C ．6πD.32π3解析：选B 设球的半径为R ，∵△ABC 的内切圆半径为6＋8－102＝2，∴R ≤2.又2R ≤3，∴R ≤32，∴V max ＝43×π×⎝⎛⎭⎫323＝9π2.故选B. 3．(2015·新课标全国卷Ⅱ)一个正方体被一个平面截去一部分后，剩余部分的三视图如下图，则截去部分体积与剩余部分体积的比值为()A.18 B.17 C.16 D.15解析：选D 由已知三视图知该几何体是由一个正方体截去了一个“大角”后剩余的部分，如图所示，截去部分是一个三棱锥．设正方体的棱长为1，则三棱锥的体积为V 1＝13×12×1×1×1＝16，剩余部分的体积V 2＝13－16＝56.所以V 1V 2＝1656＝15，故选D. 4．(2015·新课标全国卷Ⅱ)已知A ，B 是球O 的球面上两点，∠AOB ＝90°，C 为该球面上的动点．若三棱锥O -ABC 体积的最大值为36，则球O 的表面积为( )A ．36πB ．64πC ．144πD ．256π解析：选C 如图，设球的半径为R ，∵∠AOB ＝90°，∴S △AOB ＝12R 2.∵V O -ABC ＝V C -AOB ，而△AOB 面积为定值，∴当点C 到平面AOB 的距离最大时，V O -ABC 最大，∴当C 为与球的大圆面AOB 垂直的直径的端点时，体积V O -ABC 最大，为13×12R 2×R ＝36，∴R ＝6，∴球O 的表面积为4πR 2＝4π×62＝144π.故选C.5．(2015·新课标全国卷Ⅰ)圆柱被一个平面截去一部分后与半球(半径为r )组成一个几何体，该几何体三视图中的正视图和俯视图如图所示．若该几何体的表面积为16＋20π，则r ＝( )A ．1B ．2C ．4D ．8解析：选B 如图，该几何体是一个半球与一个半圆柱的组合体，球的半径为r ，圆柱的底面半径为r ，高为2r ，则表面积S ＝12×4πr 2＋πr 2＋4r 2＋πr ·2r ＝(5π＋4)r 2.又S ＝16＋20π，∴(5π＋4)r 2＝16＋20π，∴r 2＝4，r ＝2，故选B.6．(2015·新课标全国卷Ⅰ)《九章算术》是我国古代内容极为丰富的数学名著，书中有如下问题：“今有委米依垣内角，下周八尺，高五尺．问：积及为米几何？”其意思为：“在屋内墙角处堆放米(如图，米堆为一个圆锥的四分之一)，米堆底部的弧长为8尺，米堆的高为5尺，问米堆的体积和堆放的米各为多少？”已知1斛米的体积约为1.62立方尺，圆周率约为3，估算出堆放的米约有( )A ．14斛B ．22斛C ．36斛D ．66斛解析：选B 设米堆的底面半径为r 尺，则π2r ＝8，所以r ＝16π，所以米堆的体积为V ＝14×13π·r 2·5＝π12×⎝⎛⎭⎫16π2×5≈3209(立方尺)．故堆放的米约有3209÷1.62≈22(斛)．故选B. 7．(2014·新课标全国卷Ⅱ)如图，网格纸上正方形小格的边长为1(表示1 cm)，图中粗线画出的是某零件的三视图，该零件由一个底面半径为3 cm ，高为6 cm 的圆柱体毛坯切削得到，则切削掉部分的体积与原来毛坯体积的比值为( )A.1727B.59C.1027D.13解析：选C 原毛坯的体积V ＝(π×32)×6＝54π(cm 3)，由三视图可知该零件为两个圆柱的组合体，其体积V ′＝V 1＋V 2＝(π×22)×4＋(π×32)×2＝34π(cm 3)，故所求比值为1－V ′V ＝1027. 8．(2013·新课标全国卷Ⅰ)某几何体的三视图如图所示，则该几何体的体积为( )A ．16＋8πB ．8＋8πC ．16＋16πD ．8＋16π解析：选A 根据三视图可以判断该几何体由上、下两部分组成，其中上面部分为长方体，下面部分为半个圆柱，所以组合体的体积为2×2×4＋12×22×π×4＝16＋8π，故选A.9．(2012·新课标全国卷)已知三棱锥S -ABC 的所有顶点都在球O 的球面上，△ABC 是边长为1的正三角形，SC 为球O 的直径，且SC ＝2，则此棱锥的体积为( )A.26B.36 C.23D.22解析：选A 由于三棱锥S -ABC 与三棱锥O -ABC 底面都是△ABC ，O 是SC 的中点，因此三棱锥S -ABC 的高是三棱锥O -ABC 高的2倍，所以三棱锥S -ABC 的体积也是三棱锥O -ABC 体积的2倍．在三棱锥O -ABC 中，其棱长都是1，如图所示，S △ABC ＝34×AB 2＝34，高OD ＝12－⎝⎛⎭⎫332＝63，所以VS -ABC ＝2V O -ABC ＝2×13×34×63＝26.[课时达标检测] 重点保分课时——一练小题夯双基，二练题点过高考[练基础小题——强化运算能力]1．下列结论正确的是( )A ．各个面都是三角形的几何体是三棱锥B ．以三角形的一条边所在直线为旋转轴，其余两边绕旋转轴旋转形成的曲面所围成的几何体叫圆锥C ．棱锥的侧棱长与底面多边形的边长都相等，则该棱锥可能是六棱锥D ．圆锥的顶点与底面圆周上的任意一点的连线都是母线解析：选D A 错误，如图①是由两个相同的三棱锥叠放在一起构成的几何体，它的各个面都是三角形，但它不是三棱锥；B 错误，如图②，若△ABC 不是直角三角形，或△ABC 是直角三角形但旋转轴不是直角边，所得的几何体都不是圆锥；C 错误，若该棱锥是六棱锥，由题设知，它是正六棱锥．易证正六棱锥的侧棱长必大于底面边长，这与题设矛盾．2.如图是一个空间几何体的三视图，其中正视图、侧视图都是由边长为4和6的矩形以及直径等于4的圆组成，俯视图是直径等于4的圆，该几何体的体积是( )A.41π3 B.62π3C.83π3D.104π3解析：选D 由题意得，此几何体为球与圆柱的组合体，其体积V ＝43π×23＋π×22×6＝104π3. 3．某空间几何体的三视图如图所示，则该几何体的表面积为( )A ．12＋4 2B ．18＋8 2C ．28D ．20＋8 2解析：选D 由三视图可知该几何体是底面为等腰直角三角形的直三棱柱，如图．则该几何体的表面积为S ＝2×12×2×2＋4×2×2＋22×4＝20＋82，故选D.4．《九章算数》中，将底面是直角三角形的直三棱柱称为“堑堵”，已知某“堑堵”的三视图如图所示，俯视图中虚线平分矩形的面积，则该“堑堵”的侧面积为( )A ．2B ．4＋2 2C ．4＋4 2D ．6＋4 2解析：选C 由题可知，该几何体的底面为等腰直角三角形，等腰直角三角形的斜边长为2，腰长为2，棱柱的高为2.所以其侧面积S ＝2×2＋22×2＝4＋42，故选C.5．已知一个正方体的所有顶点在一个球面上，若球的体积为9π2，则正方体的棱长为________．解析：设正方体棱长为a ，球半径为R ，则43πR 3＝9π2，∴R ＝32，∴3a ＝3，∴a ＝ 3.答案： 3[练常考题点——检验高考能力]一、选择题1．已知圆锥的表面积为a ，且它的侧面展开图是一个半圆，则这个圆锥的底面直径是( )A.a2 B.3πa3πC.23πa 3πD.23a 3π解析：选C 设圆锥的底面半径为r ，母线长为l ，由题意知2πr ＝πl ，∴l ＝2r ，则圆锥的表面积S 表＝πr 2＋12π(2r )2＝a ，∴r 2＝a 3π，∴2r ＝23πa 3π.2．在梯形ABCD 中，∠ABC ＝π2，AD ∥BC ，BC ＝2AD ＝2AB ＝2.将梯形ABCD 绕AD所在的直线旋转一周而形成的曲面所围成的几何体的体积为( )A.2π3B.4π3C.5π3D ．2π解析：选C 过点C 作CE 垂直AD 所在直线于点E ，梯形ABCD 绕AD所在直线旋转一周而形成的旋转体是由以线段AB 的长为底面圆半径，线段BC 为母线的圆柱挖去以线段CE 的长为底面圆半径，ED 为高的圆锥，如图所示，该几何体的体积为V ＝V 圆柱－V 圆锥＝π·AB2·BC －13·π·CE 2·DE ＝π×12×2－13π×12×1＝5π3，故选C.3．一个几何体的三视图如图所示，则该几何体的体积为( )A.163 B.203 C.152D.132解析：选D 该几何体可视为正方体截去两个三棱锥所得，如图所示，所以其体积为23－13×12×2×2×2－13×12×1×1×1＝132.故选D.4．已知正四面体的棱长为2，则其外接球的表面积为( ) A ．8π B ．12π C.32π D ．3π 解析：选D 如图所示，过顶点A 作AO ⊥底面BCD ，垂足为O ，则O 为正三角形BCD 的中心，连接DO 并延长交BC 于E ，又正四面体的棱长为2，所以DE ＝62，OD ＝23DE ＝63，所以在直角三角形AOD 中，AO ＝AD 2－OD 2＝233.设正四面体外接球的球心为P ，半径为R ，连接PD ，则在直角三角形POD 中，PD 2＝PO 2＋OD 2，即R 2＝⎝⎛⎭⎫233－R 2＋⎝⎛⎭⎫632，解得R ＝32，所以外接球的表面积S ＝4πR 2＝3π.5．(2017·郑州质检)如图所示是一个几何体的三视图，则这个几何体外接球的表面积为( )A ．8πB ．16πC ．32πD ．64π解析：选C 还原三视图可知该几何体为一个四棱锥，将该四棱锥补成一个长、宽、高分别为22，22，4的长方体，则该长方体外接球的半径r ＝(22)2＋(22)2＋422＝22，则所求外接球的表面积为4πr 2＝32π.6．已知四棱锥P -ABCD 的三视图如图所示，则四棱锥P -ABCD 的四个侧面中面积的最大值是( )A ．6B ．8C ．2 5D ．3解析：选A 四棱锥如图所示，作PN ⊥平面ABCD ，交DC 于点N ，PC ＝PD ＝3，DN ＝2，则PN ＝32－22＝5，AB ＝4，BC ＝2，BC⊥CD ，故BC ⊥平面PDC ，即BC ⊥PC ，同理AD ⊥PD .设M 为AB 的中点，连接PM ，MN ，则PM ＝3，S △PDC ＝12×4×5＝25，S △PBC ＝S △PAD ＝12×2×3＝3，S △PAB ＝12×4×3＝6，所以四棱锥P -ABCD 的四个侧面中面积的最大值是6.二、填空题7．在棱长为3的正方体ABCD -A 1B 1C 1D 1中，P 在线段BD 1上，且BP PD 1＝12，M 为线段B 1C 1上的动点，则三棱锥M -PBC 的体积为________．解析：∵BP PD 1＝12，∴点P 到平面BC 1的距离是D 1到平面BC 1距离的13，即三棱锥P -MBC 的高h ＝D 1C 13＝1.M 为线段B 1C 1上的点，∴S △MBC ＝12×3×3＝92，∴V M -PBC ＝V P -MBC ＝13×92×1＝32. 答案：328．一个几何体的三视图如图所示(单位：m)，则该几何体的体积为________m 3.解析：由三视图可得该几何体是组合体，上面是底面圆的半径为2 m 、高为2 m 的圆锥，下面是底面圆的半径为1 m 、高为4 m 的圆柱，所以该几何体的体积是13×4π×2＋4π＝20π3(m 3)．答案：20π39.如图，正方形O ′A ′B ′C ′的边长为a ，它是一个水平放置的平面图形的直观图，则原图形OABC 的周长是________．解析：由斜二测画法的规则可知，原图形OABC 是一个平行四边形． 在原图形OABC 中OB ＝22a ，OA ＝a ， 且OA ⊥OB ，∴AB ＝3a ，∴原图形OABC 的周长为2(a ＋3a )＝8a . 答案：8a10．我国古代数学名著《数书九章》中有“天池盆测雨”题：在下雨时，用一个圆台形的天池盆接雨水．天池盆盆口直径为二尺八寸，盆底直径为一尺二寸，盆深一尺八寸．若盆中积水深九寸，则平地降雨量是________寸．(注：①平地降雨量等于盆中积水体积除以盆口面积；②一尺等于十寸)解析：由题意知，圆台中截面圆的半径为十寸，圆台内水的体积为V ＝13πh (r 2中＋r 2下＋r 中r 下)＝π3×9×(102＋62＋10×6)＝588π(立方寸)，降雨量为V 142π＝588π196π＝3(寸)．答案：3 三、解答题11．已知球的半径为R ，在球内作一个内接圆柱，这个圆柱的底面半径与高为何值时，它的侧面积最大？侧面积的最大值是多少？解：如图为其轴截面，令圆柱的高为h ，底面半径为r ，侧面积为S ，则⎝⎛⎭⎫h 22＋r 2＝R 2， 即h ＝2R 2－r 2.因为S ＝2πrh ＝4πr ·R 2－r 2＝4πr 2·(R 2－r 2)≤4π(r 2＋R 2－r 2)24＝2πR 2， 当且仅当r 2＝R 2－r 2， 即r ＝22R 时，取等号， 即当内接圆柱底面半径为22R ，高为2R 时，其侧面积的值最大，最大值为2πR 2. 12．一个几何体的三视图如图所示．已知正视图是底边长为1的平行四边形，侧视图是一个长为3、宽为1的矩形，俯视图为两个边长为1的正方形拼成的矩形．(1)求该几何体的体积V ； (2)求该几何体的表面积S .解：(1)由三视图可知，该几何体是一个平行六面体(如图)，其底面是边长为1的正方形，高为 3.所以V ＝1×1×3＝ 3.(2)由三视图可知，该平行六面体中，A 1D ⊥平面ABCD ，CD ⊥平面BCC 1B 1，。
