MR问题小区分析处理思路资料

四步法提升城区MR覆盖率目录一、问题描述 (3)二、分析过程 (3)三、解决措施 (3)四、经验总结 (3)四步法提升城区MR覆盖率【摘要】城区MR覆盖依旧存在“井字田”覆盖薄弱区域，需要继续研究改善方案，本案例通过日常的分析总结出一套MR覆盖率“四步法”优化方案并用于TOP扇区取得良好的效果，此方案既能考虑到异常小区的发生率又能兼顾负荷均衡情况。

按照“四步法”方案优化后TOP扇区的覆盖率整体提升了2.94%，异常小区没有出现明显异常，负荷均衡也充分考虑到值得后期应用于日常的优化。

【关键字】“四步法”MR覆盖率异常小区负荷均衡【业务类别】优化方法一、问题描述1、统计近一周的城区MR指标在96.27%。

2、继续分频段钻取指标如下，800M覆盖率90.53%；1.8G覆盖率97.26%；2.1G覆盖率97.4%；可以看出目前的城区1.8G和2.1G的城区覆盖率整体较好高于考核值96.5%，但是800M的托底覆盖整体较差，严重拉低了平均的MR覆盖率指标，属于短板也是需重点优化提升的频段。

其中各个频段的采样比重占比如下图：（各个频段采样占比）3、各个频段的覆盖率如下图：（城区近一周MR指标）（800M频段覆盖率）（1.8G频段覆盖率）（2.1G频段覆盖率）二、分析过程核心思路：“四步法”：一看、二调、三控、四均衡“一看”结合MR大数据平台直观查看覆盖情况，初步判断覆盖是否合理。

“二调”即RF调整和基站RS参考信号功率调整相结合，通过调整基站方位角和机械下倾角，实现网随人动精准覆盖。

城区在保证容量的的需求下Pa/Pb从0/0改为-3/1；或者Pa/Pb 从-3/1改为-6/3的情况下进一步提升基站的RS覆盖功率，提高4G用户的接入能力。

注意：800M的RS功率建议最大设置24.2dbm，超过容易出异常小区；1.8G和2.1G同覆盖的情况下建议1.8G功率<=2.1G功率，超过容易出异常小区。

“三控”即优先通过电子倾角或者机械倾角来严格控制重叠覆盖、越区覆盖，减少同频干扰和Mod3干扰，保证扇区在一层站范围内合理覆盖，禁止随意降低功率，这会导致基站的深度覆盖能力直线下滑（特殊场景可酌情使用）。

MR覆盖质量较差背景这份文档旨在分析和解决MR（小区边缘覆盖率）覆盖质量较差的问题。

在通信网络中，MR通常用来评估小区的覆盖状况和性能。

当MR覆盖质量较差时，可能会影响用户体验和网络性能。

问题描述MR覆盖质量较差可能表现为以下情况：- 在小区边缘，信号弱且容易掉话；- 数据传输速率较慢；- 用户体验不佳，无法稳定连接网络。

分析原因影响MR覆盖质量的因素很多，可能包括以下几点：1. 基站布局不合理：基站布设位置选择不当，导致信号传播受限，无法覆盖到小区边缘。

2. 天线设置不当：天线方向角度不合理，导致信号无法有效覆盖到小区边缘。

3. 基站功率调整不当：基站功率设置不合适，导致信号强度不够，无法覆盖到小区边缘。

4. 建筑物遮挡：周围高建筑物、树木等障碍物遮挡信号，影响覆盖质量。

5. 信号干扰：周围电磁设备、其他无线信号源干扰造成信号质量较差。

解决方案针对上述问题，我们可以采取以下措施改善MR覆盖质量：1. 优化基站布设：合理选择基站位置，确保信号能够覆盖到小区边缘。

2. 调整天线角度：根据实际情况调整天线方向角度，提高信号覆盖范围。

3. 合理调整基站功率：根据小区情况和需求，适当调整基站功率，保证信号强度到达小区边缘。

4. 减少遮挡物：移除或减少建筑物、树木等可能遮挡信号的物体。

5. 优化信号源布置：合理布置设备、减少信号干扰。

以上是改善MR覆盖质量的一些建议措施，具体实施时需要根据实际情况进行分析和调整，以提升覆盖质量和用户体验。

结论对于MR覆盖质量较差的问题，我们需要全面分析原因并采取相应措施进行解决。

通过优化基站布设、调整天线角度和功率、减少遮挡物以及优化信号源布置，我们可以提升MR覆盖质量，改善用户体验和网络性能。

武威市移动项目MR弱覆盖小区处理报告
中国移动通信集团武威有限公司
2015 年 7 月
问题点一：武威凉州区宋家园一-1小区、武威凉州区宋家园一-3小区
优化方案：
上调武威凉州区宋家园一-1小区的下倾角至3度方位角调至0度增强覆盖、上调武威凉州区宋家园一-3小区的下倾角至2度方位角调至270度增强覆盖。

优化效果：
如下图所示
由于武威凉州区宋家园一周围基站较少难以满足用户需求需要新增基站。

后期优化方案：
在熊猫公寓周围新增基站。

问题点二：武威凉州区新鲜七组-1小区
优化方案：
上调武威武威凉州区新鲜七组-1小区的下倾角至3度并将方位角调至20度增强覆盖。

优化效果：
如下图所示：
由于武威凉州区新鲜七组周围建站较少难以满足用户正常需求，建议新增基站。

后期优化方案：
建议在城北供热公附近和新鲜六组附近新增基站。

MR数据处理过程1MR 开启步骤1.1观察RNC负荷RNC的SPU CPU负荷超过60％，RNC将会停止一些MR任务，负荷低于60％将会重新启动MR任务，所以在开启MR的时候，首先保证SPU的CPU最高占用率低于55％（相对60％提供一些余量）。

观察负荷情况可以根据查看话统指标确定，具体操作步骤如下：1．打开OMC的结果查询界面2．选择RES测量的“RES测量<RNC>单元”，对象选择需要查看的RNC3．点击“指标设置”，选择EQPT.CpuUsagePeak（SPU 最大CPU占用率）和EQPT.CpuUsageMean （SPU 平均CPU占用率）两个指标。

4．点击“其他设置”，设置指标测量周期和时间区间，测量周期可选15分钟、30分钟、60分钟和24小区，在观察指标的时候，请选择30分钟或者60小时，日期请选择1天进行观察5．点击查询观察指标如果SPU的CPU最高占用率长期高于55％，建议不要打开MR测量。

1.2MR测量任务下发LCR5.0 MR测量下发有两种方式：1、通过MML命令下发；2、通过OMC的无线测量管理下发MR测量任务。

两种方式方式不同，但是结果是一样的。

1.2.1通过OMC下发MML命令打开5.0的MR开关为 ADD MRTASK，命令设计参数包括统计网元粒度，无线测量项，对象实例参数，任务开始和结束时间。

（注：该命令在5.0WEB LMT上是隐藏命令，所以在LMT上不能用该命令打开MR，需要在OMC的MML界面上执行该命令打开）统计网元粒度：标识MR测量项的粒度，包括小区级、载频级别、时隙级、业务级无线测量项：是具体的MR测量，针对不同的网元粒度有不同的测量项，如下描述，小区的测量包括：SC-P-CCPCH_RSCP(P-CCPCH的接收信号码功率)，TADV(时间提前量)，T2_SFN-SFN_TIME(SFN-SFN 观察时间差异)，RX_TIME_DEV(RX 时间偏差)针对载波的测量包括：AOA(天线到达角)针对时隙的测量包括：UL_RSCP_Per_RL(上行接收信号码功率)， DL_Tx_Power_Per_RL(下行码道发射功率), DL_Timeslot_ISCP(下行时隙干扰信号码功率)，UE_Tx_Power(UE 发射功率)针对业务类型的测量包括：SIR(信噪比)，SIRT(信噪比目标值)，UL_BLER(上行误块率), DL_BLER(下行误块率),针对TD邻区的测量包括：NC-P-CCPCH_RSCP(TD邻区的P-CCPCH的接收信号码功率)针对GSM邻区测量包括：GSM_NCELL_CARRIER_RSSI(GSM 载波RSSI)。

MR指标定义及优化思路1.MR相关考核项定义1.1面覆盖率指标定义：面覆盖率=（RxLev_DL>-90dBm的采样点数）/（MR有效采样点总数）*100%.面覆盖率主要反映了网络的深度覆盖强度，提升该指标需要增强网络的深度覆盖。

1.2网络干扰水平指标定义：网络干扰水平=网络上行干扰水平+网络下行干扰水平=（RxLevUL>-80dBm并且RxQualUL>=4的采样点数+RxLevDL>-80dBm并且RxQualDL>=4的采样点数）/（MR有效采样点总数）*100%1.3MR数据达标率指标定义：MR数据达标率=(上行质量优于4的比例+下行质量优于4的比例) ×20%+（1-干扰小区比例）×40%+（1-过覆盖小区比例）×20%。

其中过覆盖小区定义：（下行电平高于-80dBm 且TA大于1的采样点数）*100%/（小区采样点总数）”大于等于20% 的小区。

2.考核规则：2.1网络干扰水平（10分）2.1.1指标定义网络干扰水平=网络上行干扰水平+网络下行干扰水平=（RxLevUL>-80dBm 并且RxQualUL>=4的采样点数+RxLevDL>-80dBm并且RxQualDL>=4的采样点数）/（上行电平_上行质量MR有效采样点总数+下行电平_下行质量MR有效采样点总数）*100%2.1.2考核时间选择按月评估。

每月每周选取工作日的实际忙时数据进行评估，实际忙时指一天24 小时中各BSC语音话务量与数据等效话务量之和最大的时段。

2.1.3计分规则满分为10分。

网络干扰水平高于5%时计0分，小于等于5%时的得分计算公式为：（5-指标值）*10/5。

2.2GSM网MR数据达标率（10分）2.2.1指标定义MR数据达标率=(上行质量优于4的比例+下行质量优于4的比例) ×20%+（1-干扰小区比例）×40%+（1-过覆盖小区比例）×20%上行质量优于4的比例：RxQualUL=[0，1，2，3]的采样点数/上行质量MR的csv文件中有效采样点总数*100%；下行质量优于4的比例：RxQualDL=[0，1，2，3]的采样点数/下行质量MR的csv文件中有效采样点总数*100%；网络干扰水平：（RxLevUL>-80dBm并且RxQualUL>=4的采样点数+RxLevDL>-80dBm并且RxQualDL>=4的采样点数）/（上行电平_上行质量MR的csv文件中有效采样点总数+下行电平_下行质量MR的csv文件中有效采样点总数）*100%干扰小区比例：“（RxlevDL>-80dBm并且RxQualDL>=4的采样点数）*100%/（下行电平_下行质量MR的csv文件中有效采样点总数）”大于等于30% 的小区占所有小区的比例过覆盖小区比例：“（RxLevDL>-80dBm 且TA>2的采样点数）*100%/（下行电平_TAMR 的csv文件中有效采样点总数）”大于等于20% 的小区占所有小区的比例。

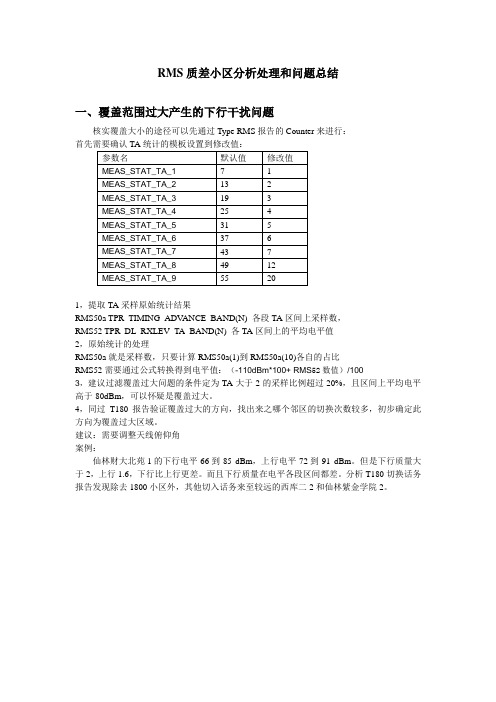

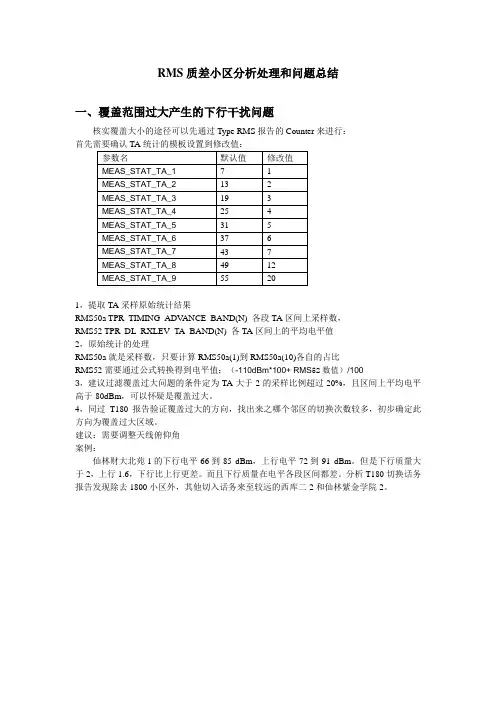

RMS质差小区分析处理和问题总结一、覆盖范围过大产生的下行干扰问题核实覆盖大小的途径可以先通过Type RMS报告的Counter来进行：1，提取TA采样原始统计结果RMS50a TPR_TIMING_ADV ANCE_BAND(N) 各段TA区间上采样数，RMS52 TPR_DL_RXLEV_TA_BAND(N) 各TA区间上的平均电平值2，原始统计的处理RMS50a就是采样数，只要计算RMS50a(1)到RMS50a(10)各自的占比RMS52需要通过公式转换得到电平值：（-110dBm*100+ RMS52数值）/1003，建议过滤覆盖过大问题的条件定为TA大于2的采样比例超过20%，且区间上平均电平高于-80dBm，可以怀疑是覆盖过大。

4，同过T180报告验证覆盖过大的方向，找出来之哪个邻区的切换次数较多，初步确定此方向为覆盖过大区域。

建议：需要调整天线俯仰角案例：仙林财大北苑1的下行电平-66到-85 dBm，上行电平-72到-91 dBm。

但是下行质量大于2，上行1.6，下行比上行更差。

而且下行质量在电平各段区间都差。

分析T180切换话务报告发现除去1800小区外，其他切入话务来至较远的西库二2和仙林紫金学院2。

下行电平采样和平均质量分布图上行电平分布和平均质量分布图下图是仙林财大北苑1的各TA区间段上的采样数，TA大于2的比例有60%，其大于2采样的电平平均-76dBm，所以存在过覆盖情况，为解决覆盖过大，需要调整天线俯仰角。

TA各区间采样数和接收电平分布二、载频硬件问题产生的下行质差问题载频硬件问题影响质量恶化比较明显，这类问题比较容易发现，一般具有以下指标表现：1，小区的TCH分配失败率恶化，大于5%2，提取Type110分析TRX的TCH平均每次通话的占用时长只有10秒左右3，RMS的上行质量较好，小于1，但是，质量下行明显恶化，大于2，建议：更换载频案例：吉兆花园2下行电平-66到-85 dBm 上行电平-72到-91dBm，覆盖正常，但是下行质量2.5，上行质量0.86，下行质量明显变差。

TDS曲靖沾益县水务小区ZT11MR质差分析
MR质差是网络优化过程中经常遇到的现象，是反映客户感知的一项重要指标，其指标定义为：AMR 12.2k上行高误块率采样点占比；单位：%；指标解释：在采样周期性测量情况下，AMR 12.2k上行误块率大于等于5%的采样点比例；AMR 12.2k上行高误块率采样点占比= AMR 12.2k上行误块率大于等于5%的采样点总和/AMR 12.2k上行误块率采样点总和*100%。

TDS现网中产生MR质差的原因主要有以下几点：1.弱覆盖；2.频点、扰码的干扰；3.基站故障（驻波比、功率异常、光口故障等告警）；4.过覆盖；5.到频污染。

现以MR质差小区沾益县水务1小区为案例说明MR质差处理的过程。

一、问题现象：通过开启6月MR测量发现曲靖市沾益县水务1小区（LAC:63421 CI:26561）MR质差占比为：5.22%，大于5%属于MR质差小区。

二、问题分析：发现MA质差小区曲靖市沾益县水务1小区（LAC:63421 CI:26561）核查该小区没有基站告警；通过频点扰码核查
该小区与附近小区沾益望海（七期）1小区（LAC:63421 CI:37751）为主频点相同且覆盖方向一致，存在频点干扰，同频干扰导致该小区出现MR质差现象。

三、处理过程：通过频点扰码核查工具修改TDS小区曲靖市沾益县水务1小区（LAC:63421 CI:26561）的主频点由：10100改为10070.
四、处理结果：修改频点以后通过网管指标查询每天的语音误块率下降比较明显，MR质差得以解决，网管指标如下图所示：。

MR问题小区分析处理方法常用测量报告MR分析流程参考：一、主分集问题1.1主分集差异判断天馈的分集一般用于提高上行接收的增益，一般会有3db左右的增益。

理论上天馈的主集和分集电平应该是一样的，单由于多径效应，天馈的主集接收电平和分集接收电平会有略有差别，但正常情况下差别不会太大。

我们可以通过主分集电平的这个特点，通过分析主分集电平差异是否过大，判断出天馈是否有问题。

然后结合实际小区的数据，分析小区下主分集差异大的载频的分布规律，来判断出天馈故障的具体故障点。

根据对应载频所在的站点的数据配置情况进行分析，看相差大的载频的分布规律，确定故障模式。

1.2主分集差异过大处理流程1.3主分集问题处理案例主分集异常案例1—双工器问题【问题描述】H09Y153主分集平均差值为16.21（数据采取3月25~27日晚忙时）。

【处理过程】1）1小区正常，将1,3小区天馈对调指标观察，问题未转移，排除天馈系统问题，天馈调回；2）更换DDPU，指标观察，主分集差值降低，问题解决。

【处理效果】处理后指标观察，主分集差值降低到10db以下，恢复正常：主分集异常案例2—馈线接头问题【问题描述】•H29364费县三南尹H293641 ，主分集平均差值为18db（数据采取2011/9/6）。

【处理过程】•1）A\B通道馈线接口对调，问题转移，排除基站设备问题；•2）重做B通道馈线接头，指标观察，恢复正常。

•【处理效果】•更换馈线接头后，指标统计主分集差值降低到10db以下，恢复正常。

•主分集异常案例3—接收线问题【问题描述】H09T35郯城高峰头一村A，3小区主分集平均差值为-19db（数据采取2011/9/6）。

【处理过程】1）A\B通道馈线接口对调，问题转移，排除基站设备问题；2）重做B通道馈线接头，指标观察恢复正常。

【处理效果】更换馈线接头后，指标统计主分集差值降低到5db以下，恢复正常。

二、上下行链路平衡问题2.1 上下行链路平衡判断GSM系统是一个双向通信系统，上行链路和下行链路都有自己的发射功率和路径衰落，为了使系统工作在最佳状态，就要保证每个小区的链路达到基本平衡（上下行链路平衡），可以促使切换和呼叫建立期间，移动通话性能更好。

浅谈质差楼宇（MR弱覆盖）优化思路目录一、问题描述 (3)二、原理分析 (4)三、效果验证 (8)四、经验总结 (10)浅谈质差楼宇（MR覆盖率）优化思路【摘要】为提升网络覆盖质量，更好地提升用户感知，中国电信已将MR覆盖率作为评估LTE网络覆盖质量的一个重要指标。

为更加准确的定位和监测楼宇内覆盖情况，中国电信新开发了4G楼宇室内网络质量监控平台。

首先分析了影响MR采样数据的主要因素，详细阐述了MR弱覆盖楼宇的分析过程；介绍了几种常用的提升MR覆盖率的方法，最后结合两个案例进行分析，针对MR弱覆盖产生的原因提出相应的解决方案，MR覆盖率得到了改善，进一步论证了MR提升方法的可行性，为后期质差楼宇处理起参考指导作用。

【关键字】MR覆盖，质差楼宇，优化；【业务类别】优化方法、参数优化一、问题描述（a）第30周质差楼宇（a）第31周质差楼宇图1：平台楼宇室分监控平台由上图可以看到，蚌埠第30周有7个质差楼宇，31周有10个质差楼宇，可能每周都会有新的质差楼宇的出现，为了提升用户感知，需要对质差楼宇进行处理。

二、原理分析2.1、质差楼宇概述及影响因素本文中的质差楼宇是指一周内该楼宇的平均MR覆盖率（RSRP≥-110dBm）低于90%的楼宇，MR覆盖率为MR采样数据中RSRP≥-110dBm的采样点占所有采样点数的比例，即：MR覆盖率=RSRP≥−110dBm的采样点数总采样点数导致质差楼宇的因素有很多，主要包括建筑物阻挡、测量标准设置、系统参数设置、基站维护、网络建设、RF参数等。

a)建筑物引起的阻挡：会引起信号强度的严重衰减，导致室内覆盖率较低；b) 测量标准设置：指MR采样周期及MR上报UE数，这2个参数主要影响采样总数，该参数对基站小区MR覆盖率的影响需结合用户分布情况综合考虑。

c)系统参数设置：包括最小接入电平，异频切换门限、参考信号功率等。

系统参数的设置直接影响MR样本数据、网络性能指标及用户感知，不合理的设置会对网络质量造成较大影响。

快速处理4G小区MR弱覆盖问题案例目录快速处理4G小区MR弱覆盖问题案例..........................................................错误!未定义书签。

一、问题描述 (3)二、分析过程 (3)三、解决措施 (6)四、经验总结 (7)快速处理4G小区MR弱覆盖问题案例【摘要】4G小区MR即指网络侧下发相关订阅/测量任务后，终端进行RSRP测量并上报周期性测量报告，平台对结果进行统计，并计算大于某门限的采样点所占的比例。

该指标直接反映4G网络覆盖信号强度水平。

本文结合具体MR弱覆盖小区问题进行分析处理，总结一些基本处理思路。

【关键字】MR、RSRP【业务类别】一、问题描述利用网优平台小区MR指标查询功能定位灵璧冯东4G网络800M基站1小区MR覆盖率大于-110dB的指标明显异常偏低，最小仅5%左右远远低于考核值92%，如下：二、分析过程1、故障分析：小区运行无告警图一小区告警查询2、MR差点分布分析利用网优平台MR小区覆盖分析功能查询冯东-1小区差点分布如下图：图二小区MR采样点分布结合PRS指标查询TA分布情况主要集中在TA=4（14-25），换算距离1-1.9公里以内。

图三小区用户接入TA信息可以看出主要集中在1公里左右的村庄区域，与前期800M覆盖距离实际测试能力存在明显差距，覆盖距离过近，应重点排查基站无线侧天线RF参数、小区功率参数。

主要排查基站小区功率参数及天线电子下倾角设置1、核查小区功率参数发现PDSHFG设置为182，农村基站标准设置242居多，存在6dB差距。

图四小区功率参数2、小区天线电子下倾角核查设置为10度，加下机械倾角2度，总下倾角为12度，对于天线挂高40米的农村基站，下倾角明显设置过大。

图五天线电子倾角至此已基本定位到冯东-1小区MR弱覆盖主要原因是天线倾角设置过大引起，同时功率参数建议设置过小。

三、解决措施1、调整电子下倾角为2度图六电子倾角参数2、增加PDSCHG由182调整为242图七功率参数调整3、指标观察优化后小区MR覆盖率提升到70%左右，较前期个位数的MR覆盖率有较好改善，考虑到周边站距较远超过4公里，后期需要工程建设进一步加强覆盖。

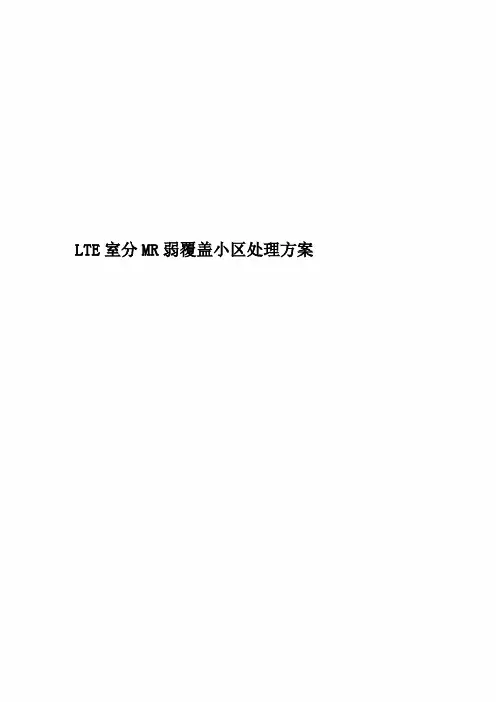

LTE室分MR弱覆盖小区处理方案LTE室分MR弱覆盖小区处理方案摘要：移动数据业务已超越语音业务成为流量和收入的主体。

根据国外数据统计，70%以上的移动数据业务发生在室内，室内覆盖的性能将直接影响运营商的客户体验及其收益。

而LTE高频段组网，空间传播损耗和穿透损耗相对更大，更不利于室内深度覆盖，因此，室分覆盖已成为LTE 组网部署的重要手段，MR数据包含了室内用户的测量数据，因此可以反映室内用户的网络性能，所以，解决室内MR弱覆盖小区已成为网络优化中的重点和难点。

关键字：MR指标弱覆盖提升一、MR弱覆盖小区定义与判定1)弱覆盖小区按集团定义，MR RSRP<-110dbm的采样点比例>10%的小区占比，定义为弱覆盖小区占比。

2)弱覆盖小区比例弱覆盖小区数与有RSRP采样点的小区的比例。

按MR弱覆盖比例优先处理弱覆盖严重的小区，对于可能存在弱覆盖的风险小区进行备注跟踪，如有条件此类小区也需要进行优化，防止下次MR采样不达标。

3)弱覆盖小区判定方法现场测试：采用测试工具进行现场测试。

其为发现弱覆盖最直接、最有效的方法。

分DT、CQT两种。

前者主要针对道路，了解“线”的连续覆盖情况；后者主要针对室内，了解“点”的深度覆盖情况。

KPI指标统计：主要对重定向次数及4G向2\3G 高倒流比例进行统计。

对于4G小区向2G小区的重定向，当前事件判决的RSRP门限为-122dBm。

因此，若4G小区向2G小区发起重定向，一般认为是LTE网络弱覆盖所致。

高倒流小区为4G用户占用2\3G网络的产生数据流量较高。

弱覆盖为产生高倒流的原因之一。

MR数据分析：通过对MR数据的采集、解析，根据集团定义，筛选出MR弱覆盖小区。

二、弱覆盖小区产生原因弱覆盖问题产生的原因主要有以下几类：1)参数设置不合理如RS发射功率调整过低，最小接收电平调置偏高、切换参数设置不合理等。

2)站点规划不合理站点规划直接决定了后期覆盖优化的工作量和未来网络所能达到的最佳性能。

常规的优化我就不多说了，大家都知道：影响接入的告警、驻波、互操作门限、切换慢、TA越区……针对MR弱覆盖精细化优化，我简单给大家捋一下思路：重点针对覆盖率深入分析，关联多维数据，查找网络问题点，以TOP问题小区为出发点进行基础问题优化，以点带面，增强网络健壮性，全面提升覆盖率。

通过关联覆盖率、用户TA、采样点分布等数据，精确识别出覆盖过远、电平持续偏弱、电平近好-远差、电平近差-远好、近距离用户少等5种可能存在覆盖不合理、故障、阻挡、位置不合理等影响网络指标的问题小区，确定优化方向。

(一)关联小区方位角站间距和用户接入距离通过关联小区级方位角站间距和用户平均接入距离TA，减少了基站级站间距不精确的影响，发现存在用户接入距离大于站间距的现象，可以发现定位小区覆盖过远，需要加强合理覆盖。

1.覆盖过远根据MR覆盖波动分析，覆盖过远小区相对于覆盖正常小区覆盖更易受各类因素影响，覆盖率波动更大。

对比用户平均距离/站间距比值分布情况，全网小区中用户平均距离TA大于0.8倍站间距的比例为11.44%，小区用户平均距离TA大于1倍站间距比例为5.28%。

因此，对于小区用户平均接入距离大于站间距的小区定义覆盖过远小区，同时也存在部分小区远距离采样点较多，易出现网络问题，因此，需要针对覆盖过远和远距离用户多两个问题进行优化处理，控制覆盖，降低功率等。

筛选规则：➢覆盖过远小区：1、小区日均MR采样点>2000，MR覆盖率<90%；2、用户平均距离TA>1倍站间距；➢远距离采样点占比高小区1、小区日均MR采样点>2000，MR覆盖率<90%；2、大于站间距的采样点占比>30%小区；优化建议：1、小区功率核查，功率高小区进行功率回退；2、小区覆盖方向核查，避免正对空旷或者道路覆盖；3、小区下倾角、功率优化，增大倾角，减小功率，控制覆盖范围；4、对于高站情况，考虑降低天线高度或者更换站址，避免极大的调整天线的机械下倾角造成天线方向图的畸变，可调整导频功率或使用电下倾天线，以减小基站的覆盖范围；5、添加邻区关系及修改邻区参数：增加抑制信号，控制小区信号的范围。

mr弱覆盖处理思路MR弱覆盖处理思路在移动通信网络中，MR（Measurement Report）是指移动设备上报的测量报告，用于帮助网络优化工程师分析网络质量问题和改进网络覆盖。

然而，在实际的网络优化工作中，经常会遇到MR弱覆盖的问题，即移动设备的测量报告显示信号弱，无法正常连接网络。

针对这个问题，本文将介绍一种处理思路，帮助网络优化工程师解决MR弱覆盖问题。

要解决MR弱覆盖问题，必须先了解其产生的原因。

MR弱覆盖往往是由于信号衰减、阻塞或干扰等因素引起的。

因此，处理MR弱覆盖的关键是找出造成信号弱的具体原因，并采取相应的措施加以改善。

一种常见的处理思路是通过增加基站的覆盖范围或调整天线方向来改善信号弱的情况。

具体来说，可以在MR弱覆盖的区域部署新的基站，增加信号覆盖范围，提高信号强度。

此外，还可以调整基站的天线方向，使其更好地覆盖MR弱覆盖的区域，提高信号质量。

另一种处理思路是通过优化小区参数来改善MR弱覆盖的问题。

小区参数是指基站的工作模式、功率控制、频率规划等参数。

通过调整这些参数，可以提高信号的传输质量和覆盖范围。

例如，可以增加小区的功率，提高信号强度；可以优化频率规划，减少干扰；可以调整邻区关系，改善信号切换等。

通过优化小区参数，可以有效地改善MR弱覆盖的问题。

还可以采用信号补偿的方法来处理MR弱覆盖。

信号补偿是指在信号弱的区域部署补充设备，增强信号的传输和覆盖。

常用的信号补偿设备包括分布式天线系统（DAS）、中继设备等。

通过部署这些设备，可以在MR弱覆盖的区域提供更强的信号，改善网络覆盖。

除了以上几种处理思路，还可以采用其他技术手段来解决MR弱覆盖问题。

例如，可以采用MIMO（Multiple-Input Multiple-Output）技术，通过多天线的发送和接收，提高信号的传输速率和质量；可以采用波束赋形（Beamforming）技术，调整天线的辐射方向，增强信号的覆盖范围；可以采用调制解调器的前向纠错（FEC）技术，提高信号的抗干扰能力。

MR覆盖率低问题分析及优化总结关键字：MR覆盖率、异频测量、MDT问题描述：AH省DX运营商进行MR覆盖率考核（同频MR/MDT测量报告中服务小区RSRP≥-113dBm的采样点所占的比例），HW区域四个地市考核指标均排名靠后且未达标（达标值90%），需要评估原因及解决方案。

本文详细阐述了一线项目组针对MR覆盖率问题进行快速、全面、深入分析排查过程，对网络结构、MDT开启、异频异网测量、覆盖等问题造成的MR覆盖率变化给出了分析思路及优化方法。

通过对MR覆盖率的优化最终四地市MR覆盖率均达标。

一、MR问题分析思路MR即指网络侧下发相关订阅/测量任务后，终端进行RSRP测量并上报周期性测量报告，平台对结果进行统计，并计算大于某门限的采样点所占的比例。

从现网看主要分为3个阶段。

终端测量：终端测量信号的上报，各地市之间的终端类型差异忽略不计，那么终端测量到的信号质量主要取决于网络RF情况和部分eNB参数影响。

基站上报：基站上报的情况主要取决于上报次数/上报用户个数/上报频度。

平台统计：平台统计的情况取决于对基站上报的内容按一定规则进行统计。

分析思路导图如下：二、问题详细分析2.1 MR上报与统计分析2.1.1 MR统计结果分析分别对比三个厂家的MR统计数据，主要区别如下：1、Z厂家区域存在较多小区上报MR采样点为0（关联话统确认有正常业务，但无MR采样点上报）；2、HW厂家区域在同等上报站点规模的情况下，MR总采样点比其他两个厂家少很多。

2.1.2 MR长期趋势绘制各地市MR覆盖率长期趋势，可以看到各地市均较为平稳，个别突变情况说明如下：1、FY-HW在0401 MR覆盖率陡降是由于0330将带宽扩为20M后并下调RS 功率导致，0506凌晨已改回15M并恢复RS功率，但未恢复至之前水平，经配置对比分析，主要是0401修改L800的重选策略和门限导致（之前是L1800->L800是同优先级重选，修改后为异频频点低优先级重选且ThrshServLow为5，且之前L800->L1800未开重选，修改后为异频频点高优先级重选）；2、HB-HW区域0512将MR订阅用户数从10改为50，当前MR覆盖率指标已高于90%。

LTEMR弱覆盖分析Xx市MR弱覆盖小区优化一、XX网络规模XX省xx目前开通的LTE基站2074个，分布在11个县城及XX 区、XX区、XXX市，所有无线设备均为华为产品。

二、XX市LTE网络话务模型从上图可看出：XX流量在寒假期间下降较快，高校春开后流量增长明显，受寒暑假及春节影响流量指标波动较大。

三、XX市MR覆盖分析1、XX市MR考核区域（省公司规定各地市MR弱覆盖小区比例低于2%）按省公司要求XX市MR考核区域共计小区2643，分别分布在各县城主城区连续覆盖区域。

如上图所示。

X X市M R考核区域小区详表.xl sx3月份XX市MR小区共计50个，占比1.89%，省公司考核标准别MR弱覆盖小区占比低于2%。

吉安市暂时达标。

3、MR弱覆盖小区分布xx弱覆盖小区主要还是集中在XX区、XX区、XX县等基站多话务高的区域，主要问题还是LTE深度覆盖不足，室分设计不合理，基站故障导致的MR弱覆盖小区相对较少。

四、基本优化思路1、指标定义①、弱覆盖小区：采样点≥300，RSRP均值＜-100dBm，且RSRP≥-110dBm的采样点比例小于70%的小区②、弱覆盖小区比例：弱覆盖小区数与有RSRP采样点的小区的比例。

按MR弱覆盖比例优先处理弱覆盖严重的小区，对于可能存在弱覆盖的风险小区进行备注跟踪，如有条件此类小区也需进行优化，防止下次MR采样不达标。

2、弱覆盖小区处理方法①、查看基站告警（驻波、光接口异常、小区服务能力下降、通道异常等）。

②、参数核查（功率、PAPB）和适当增加功率。

③、结合前期单验测试数据及勘测数据对小区进行分析，看小区道路覆盖能力。

④、现场勘测优化（下倾角过大应适当抬升、小天线性能不足更换普通8通道天线，存在阻挡等问题协调工程整改）3、过覆盖小区处理方法①、核查过覆盖小区站间距，看是否属于正常覆盖。

②、核查小区参数信息，看功率等是不是设置正常。

③、结合前期DT测试情况，看看DT测试覆盖范围。
