下载文档原格式
土工击实试验方法1.试验样品的制备：首先从野外或实验室采集土样，并按照一定比例与水混合均匀，然后通过手工或机械设备将土样压入模具，制备成所需形状和尺寸的试样。
2.试验设备的准备：准备好静压器、流量计、压力表等设备，并进行校准，确保实验数据的准确性。
3.试验步骤：(1)调整初始状态：将初始状态的土样放入静压器中，施加一定静压力，使土样达到一定的初次固结状态。
(2)施加外力：通过增加静压器中的压力，使土样继续受到外力作用，进一步击实。
(3)记录实验数据：在每次施加外力后，记录相应的压力值、试验时刻和土样的体积或高度等数据，以便后续的分析和计算。
(4)继续增加外力：反复进行步骤(2)和步骤(3)，直到土样达到最终固结状态或压力不再增加。
4.数据处理和分析：根据实验数据，可以计算土样的固结压缩指数、回弹指数、固结比体积、固结应力等参数，进而评价土壤的击实特性。
1.试验样品的制备：同样的，需要采集土样，并按照一定比例与水混合均匀，然后将土样压入模具，制备成所需形状和尺寸的试样。
2.试验设备的准备：准备好动压器、流量计、压力表等设备，并进行校准，确保实验数据的准确性。
3.试验步骤：(1)调整初始状态：将初始状态的土样放入动压器中，并设定一定的动压力和动压频率，使土样开始受到外力作用。
(2)施加外力：通过动压器施加周期性的外力，使土样受到连续的冲击和振动，进一步击实。
(3)记录实验数据：在每次施加外力后，记录相应的压力值、试验时刻和土样的体积或高度等数据，以便后续的分析和计算。
(4)继续施加外力：反复进行步骤(2)和步骤(3)，直到土样达到最终固结状态或压力不再增加。
4.数据处理和分析：根据实验数据，可以计算土样的固结压缩指数、回弹指数、固结比体积、固结应力等参数，从而评价土壤的击实特性。
总之，土工击实试验是一种常用的用来研究土壤工程特性的试验方法。
通过静压击实试验和动压击实试验，可以获得土壤的击实特性参数，为土壤的设计和施工提供科学依据，从而确保土壤工程的稳定性和安全性。

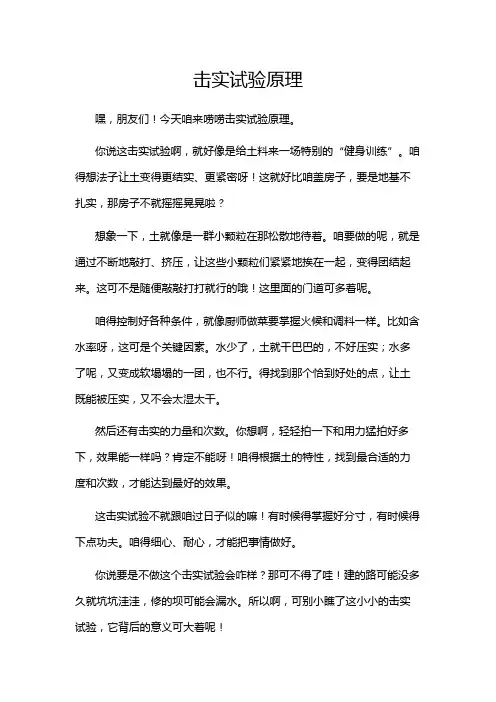

击实试验原理嘿，朋友们！今天咱来唠唠击实试验原理。
你说这击实试验啊，就好像是给土料来一场特别的“健身训练”。
咱得想法子让土变得更结实、更紧密呀！这就好比咱盖房子，要是地基不扎实，那房子不就摇摇晃晃啦？想象一下，土就像是一群小颗粒在那松散地待着。
咱要做的呢，就是通过不断地敲打、挤压，让这些小颗粒们紧紧地挨在一起，变得团结起来。
这可不是随便敲敲打打就行的哦！这里面的门道可多着呢。
咱得控制好各种条件，就像厨师做菜要掌握火候和调料一样。
比如含水率呀，这可是个关键因素。
水少了，土就干巴巴的，不好压实；水多了呢，又变成软塌塌的一团，也不行。
得找到那个恰到好处的点，让土既能被压实，又不会太湿太干。
然后还有击实的力量和次数。
你想啊，轻轻拍一下和用力猛拍好多下，效果能一样吗？肯定不能呀！咱得根据土的特性，找到最合适的力度和次数，才能达到最好的效果。
这击实试验不就跟咱过日子似的嘛！有时候得掌握好分寸，有时候得下点功夫。
咱得细心、耐心，才能把事情做好。
你说要是不做这个击实试验会咋样？那可不得了哇！建的路可能没多久就坑坑洼洼，修的坝可能会漏水。
所以啊，可别小瞧了这小小的击实试验，它背后的意义可大着呢！咱再想想，就像揉面团一样，得揉到合适的程度，做出来的面包才好吃。
这击实试验也是，得把土“揉”好了，才能发挥它最大的作用呀！而且哦，做这个试验可不能马虎。
一点点的偏差都可能导致结果不准确。
这就好比跑步比赛，差之毫厘谬以千里呀！总之呢，击实试验原理虽然看起来不那么起眼，但它真的超级重要！它就像是默默守护我们工程质量的小卫士，可不能小瞧了它哟！大家都要重视起来呀，让我们的建筑更牢固，让我们的生活更美好！。

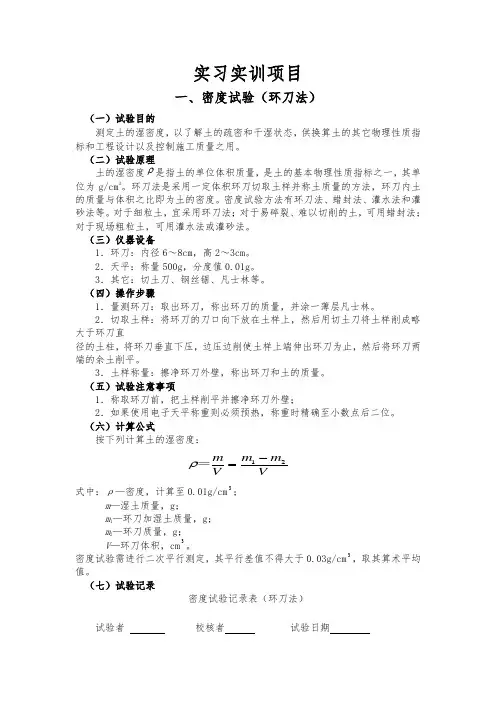

实习实训项目一、密度试验（环刀法）（一）试验目的 测定土的湿密度，以了解土的疏密和干湿状态，供换算土的其它物理性质指标和工程设计以及控制施工质量之用。
（二）试验原理土的湿密度ρ是指土的单位体积质量，是土的基本物理性质指标之一，其单位为g/cm 3。
环刀法是采用一定体积环刀切取土样并称土质量的方法，环刀内土的质量与体积之比即为土的密度。
密度试验方法有环刀法、蜡封法、灌水法和灌砂法等。
对于细粒土，宜采用环刀法；对于易碎裂、难以切削的土，可用蜡封法；对于现场粗粒土，可用灌水法或灌砂法。
（三）仪器设备1．环刀：内径6～8cm ，高2～3cm 。
2．天平：称量500g ，分度值0.01g 。
3．其它：切土刀、钢丝锯、凡士林等。
（四）操作步骤1．量测环刀：取出环刀，称出环刀的质量，并涂一薄层凡士林。
2．切取土样：将环刀的刀口向下放在土样上，然后用切土刀将土样削成略大于环刀直径的土柱，将环刀垂直下压，边压边削使土样上端伸出环刀为止，然后将环刀两端的余土削平。
3．土样称量：擦净环刀外壁，称出环刀和土的质量。
（五）试验注意事项1．称取环刀前，把土样削平并擦净环刀外壁；2．如果使用电子天平称重则必须预热，称重时精确至小数点后二位。
（六）计算公式按下列计算土的湿密度： V m m V m 21-=＝ρ式中：ρ—密度，计算至0.01g/cm 3；m —湿土质量，g ；m 1—环刀加湿土质量，g ； m 2—环刀质量，g ；V —环刀体积，cm 3。
密度试验需进行二次平行测定，其平行差值不得大于0.03g/cm 3，取其算术平均值。
（七）试验记录密度试验记录表（环刀法）试验者校核者试验日期二、含水率试验（烘干法）（一）试验目的测定土的含水率，以了解土的含水情况，是计算土的孔隙比、液性指数、饱和度和其它物理力学性质不可缺少的一个基本指标。
（二）试验原理含水率反映土的状态，含水率的变化将使土的一系列物理力学性质指标随之而异。
第五章击实试验第一节击实试验的基本原理一、基本概念1. 土的压实性工程中，用于填筑路堤等的填料均处于松散的三相状态，在以机械方法施加击实功能的条件下，可以压实增加密度,使其具有足够的强度、较小的压缩性和很小的透水性。
土的这种通过碾压施以一定压实功能，密度增加的特性称为土的压实性。
在用粘性土作为填筑材 表示填土的密实性。
料时，常用干密度d2。
击实试验为了获得最理想的压实效果，需要充分了解土的压实特性,其中，影响压实特性的主要因素是含水率和施加的压实功能。
为此,在工程实践中常常在模拟现场施工条件（包括施工机械和施工方法）下，找出压实密度与填土含水率之间的关系，从而获得压实填土的最佳密度（既最大干密度)和相应的最优含水率。
击实试验就是为了这种目而利用标准化的击实仪具，得到土的最大干密度与击实方法（包括土的含水率和击实功能等）的关系，据以在现场控制施工质量，保证在一定的施工条件下压实填土达到设计的密实度标准。
所以击实试验是填土工程如路堤、土坝、机场跑道及房屋填土地基设计施工中不可缺少的重要试验项目.工程经验表明，欲将填土压实，必须使其含水率降低在饱和状态以下，即要求土体处于三相介质的非饱和状态。
土在瞬时冲击荷载重复作用下,颗粒重新排列，其固相密度增加,气相体积减少；当锤击力作用于土样时，首先产生压缩变形，当锤击力消失后，土又出现了回弹现象。
因此,土的击实过程，即不是固结过程，也不同于一般压缩过程而是一个土颗粒和粒组在不排水条件下的重新组构过程。
用击实试验模拟现场土的压实,这是一种半经验方法。
由于土的现场填筑辗压和室内击实试验具有不同的工作条件，两者之间的关系是根据工程实践经验求得的，因此很多国家以及一个国家的不同部门就可能有其自用的击实试验方法及仪器。
图5。
1击实仪国内常用的击实试验仪器如图5.1，主1—击实筒；2—护筒；要包括击实筒和击锤两部分，仪器型号和试3—导筒；4—击锥；5—底板验方法不同，其尺寸参数各异。

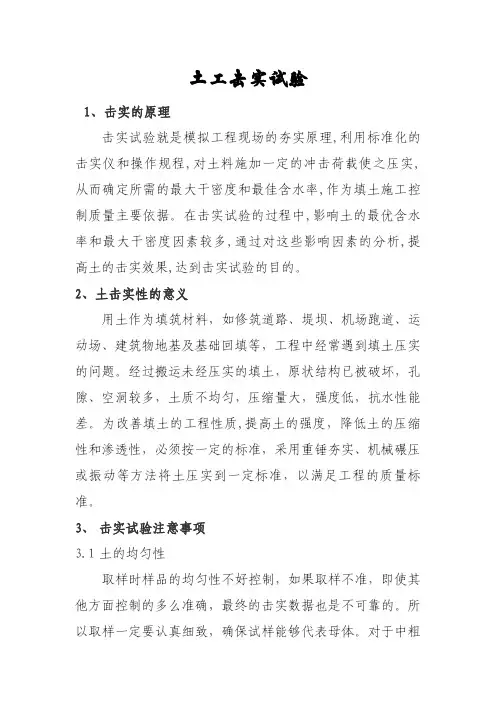

土工击实试验1、击实的原理击实试验就是模拟工程现场的夯实原理,利用标准化的击实仪和操作规程,对土料施加一定的冲击荷载使之压实,从而确定所需的最大干密度和最佳含水率,作为填土施工控制质量主要依据。
在击实试验的过程中,影响土的最优含水率和最大干密度因素较多,通过对这些影响因素的分析,提高土的击实效果,达到击实试验的目的。
2、土击实性的意义用土作为填筑材料，如修筑道路、堤坝、机场跑道、运动场、建筑物地基及基础回填等，工程中经常遇到填土压实的问题。
经过搬运未经压实的填土，原状结构已被破坏，孔隙、空洞较多，土质不均匀，压缩量大，强度低，抗水性能差。
为改善填土的工程性质,提高土的强度，降低土的压缩性和渗透性，必须按一定的标准，采用重锤夯实、机械碾压或振动等方法将土压实到一定标准，以满足工程的质量标准。
3、击实试验注意事项3.1土的均匀性取样时样品的均匀性不好控制，如果取样不准，即使其他方面控制的多么准确，最终的击实数据也是不可靠的。
所以取样一定要认真细致，确保试样能够代表母体。
对于中粗粒土，必须严格用四分法将试样缩分至需要的总数量，然后再分成5个试样，每个试样6kg左右。
这5个试样要代表原土样的实际级配，不能因粗细颗粒离析而影响试样的均匀性。
否则，由此引起的试验结果数据变异大，无规律，击实曲线无峰值或呈波浪线等。
3.2土样制备方法的影响依据规范进行土样的制备工作，对于天然含水率高的土样，宜用湿土法，对于天然含水率低的土样，宜用干土法。
按四分法至少准备5个试样，按2%～3%含水率递增（递减），拌匀后装入塑料袋内或密封于盛土器内静臵备用，击实试验中按公式计算出来的理论加水量制样并不能达到理想结果，水分损失不可避免。
实际操作中未必有很好的密封装臵，尤其在室温较高的情况下，就不容易满足试验精度要求。
通过大量反复试验，得出下列规律：在室温为24℃～28℃时，实际加水量比理论加水量多0.5%～0.8%，闷料一天后，含水率与预估含水率非常接近，土在第二天含水率降低1%以内；室温为28℃～35℃时，实际加水量比理论加水量多1.0%～1.2%，闷料一天后，含水率与预估含水率非常接近，土在第二天含水率降低1%左右。
