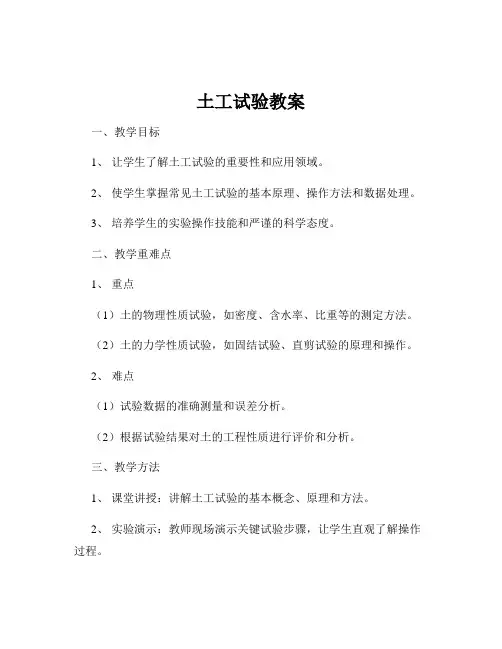

土工试验教案一、教学目标1、让学生了解土工试验的重要性和应用领域。
2、使学生掌握常见土工试验的基本原理、操作方法和数据处理。
3、培养学生的实验操作技能和严谨的科学态度。
二、教学重难点1、重点(1)土的物理性质试验,如密度、含水率、比重等的测定方法。
(2)土的力学性质试验,如固结试验、直剪试验的原理和操作。
2、难点(1)试验数据的准确测量和误差分析。
(2)根据试验结果对土的工程性质进行评价和分析。
三、教学方法1、课堂讲授:讲解土工试验的基本概念、原理和方法。
2、实验演示:教师现场演示关键试验步骤,让学生直观了解操作过程。
3、学生实践:学生分组进行试验操作,教师巡视指导,及时纠正错误。
4、数据分析与讨论:引导学生对试验数据进行分析和讨论,培养其解决问题的能力。
四、教学过程1、课程导入(约 15 分钟)通过实际工程案例,如建筑物地基沉降、道路边坡失稳等,引出土工试验在工程中的重要性。
提问学生对土的性质的初步认识,激发学生的学习兴趣。
2、土的物理性质试验(约 60 分钟)(1)密度试验讲解密度试验的目的和原理,介绍环刀法和灌砂法两种常用的测试方法。
演示环刀法的操作步骤,包括取环刀、削平土样、称重等。
学生分组进行环刀法密度试验,记录数据。
(2)含水率试验解释含水率的定义和意义,介绍烘干法测定含水率的过程。
展示烘干设备,强调烘干温度和时间的控制。
学生进行烘干法含水率试验,并计算含水率。
(3)比重试验阐述比重的概念和测定比重的常用方法,如比重瓶法。
演示比重瓶法的操作要点,如排气、称重等。
学生分组完成比重试验,处理数据得到土的比重。
3、土的力学性质试验(约 90 分钟)(1)固结试验讲解固结试验的原理和用途,即研究土在压力作用下的压缩特性。
介绍固结仪的结构和使用方法,演示装样、加载等操作步骤。
学生分组进行固结试验,观察土样在各级压力下的变形,记录数据。
(2)直剪试验说明直剪试验的目的是测定土的抗剪强度。
介绍直剪仪的工作原理和操作流程,演示如何施加垂直压力和水平剪力。
土工试验工作总结
土工试验工作是土木工程中非常重要的一部分,它可以帮助工程师们了解土壤的物理和力学性质,为工程设计和施工提供重要的依据。
在进行土工试验工作时,需要严格按照标准操作程序进行,以确保获得准确可靠的试验数据。
在进行土工试验工作时,首先需要对采集的土样进行初步的物理性质测试,包括颗粒分析、含水量测试、密度测试等。
这些测试可以帮助工程师们了解土壤的成分和结构特点,为后续的力学性质测试提供基础数据。
力学性质测试是土工试验工作中的重点内容,包括压缩试验、剪切试验、抗拉试验等。
这些试验可以帮助工程师们了解土壤的承载能力、变形特性和抗剪强度,为工程设计提供重要参考。
在进行土工试验工作时,需要严格遵守安全操作规程,确保试验过程中不发生任何意外。
同时,还需要保证试验设备的准确性和可靠性,以确保获得的试验数据具有可信度。
土工试验工作的总结不仅包括试验数据的处理和分析,还需要对试验过程中遇到的问题和困难进行总结和反思,以便在今后的工作中能够更加高效地开展土工试验工作。
总之,土工试验工作是土木工程中不可或缺的一部分,它可以为工程设计和施工提供重要的依据。
通过严格的试验操作、准确的数据处理和深入的总结反思,我们可以不断提高土工试验工作的质量和效率,为工程建设贡献自己的力量。
《土力学》土的固结压缩试验一、试验目的测定试样在侧限与轴向排水条件下的压缩变形△h和荷载P的关系,以便计算土的单位沉降量S1、压缩系数a v和压缩模量E s等。
二、试验原理土的压缩性主要是由于孔隙体积减少而引起的。
在饱和土中,水具有流动性,在外力作用下沿着土中孔隙排出,从而引起土体积减少而发生压缩,试验时由于金属环刀及刚性护环所限,土样在压力作用下只能在竖向产生压缩,而不可能产生侧向变形,故称为侧限压缩。
固结试验通常只用于粘性土,由于砂土的固结性较小,且压缩过程需时也很短,故一般不在实验室里进行砂土的固结试验。
固结试验可根据工程要求用原状土或制备成所需要状态的扰动土。
可采用常速法或快速法。
本实验主要采用非饱和的扰动土样,并按常速法步骤进行,但为了能在实验课的规定时间内完成实验,所以要缩短加荷间隔时间(具体时间间隔由实验室决定)。
三、仪器设备1.固结仪:如图4所示。
2.量表:量程10mm,最小分度0.01mm。
3.其它:刮土刀、电子天平、秒表、称量盒等。
四、操作步骤1. 根据工程需要,切取原状土样或由实验室提供制备好的扰动土样一块。
2. 用固结环刀(内径61.8或79.8毫米,高20毫米)按密度试验方法切取试样,并取土留作测含水率。
如系原状土样,切土的方向与自然地层中的上下方向一致。
然后称环刀和试样总质量,扣除环刀质量后即得湿试样质量,计算出土的密度(ρ)。
3. 用切取试样时修下的土测定含水率(ω),平行测定,取算术平均值。
4. 在固结仪容器底座内,顺次放上一块较大的洁净而湿润的透水石和滤纸各一,将切取的试样连同环刀一起(环刀刀口向下)放在透水石和滤纸上,再在试样上按图依次放上护环以及试样面积相同的洁净而湿润的滤纸和透水石各一,加上传压板和钢珠。
安装好后待用。
5.检查加压设备是否灵敏,将手轮顺时针方向旋转,使升降杆上升至顶点,再逆时针方向旋转3~5转。
转动杠杆上的平衡锤使杠杆上的水准器对中(即杠杆取于水平)。

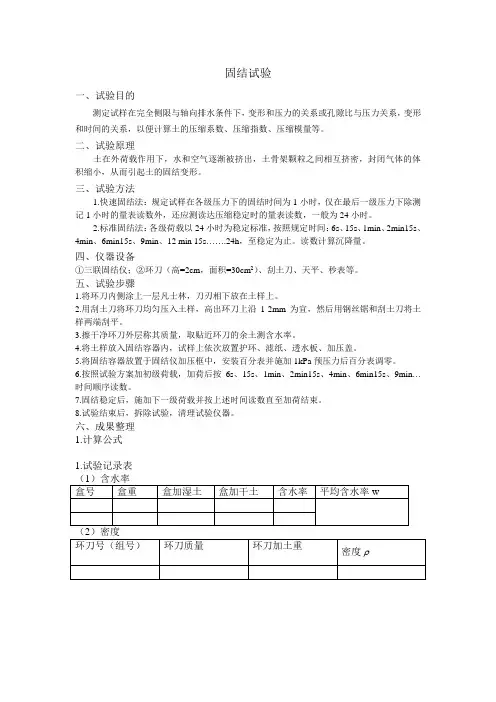

固结试验一、试验目的测定试样在完全侧限与轴向排水条件下,变形和压力的关系或孔隙比与压力关系,变形和时间的关系,以便计算土的压缩系数、压缩指数、压缩模量等。
二、试验原理土在外荷载作用下,水和空气逐渐被挤出,土骨架颗粒之间相互挤密,封闭气体的体积缩小,从而引起土的固结变形。
三、试验方法1.快速固结法:规定试样在各级压力下的固结时间为1小时,仅在最后一级压力下除测记1小时的量表读数外,还应测读达压缩稳定时的量表读数,一般为24小时。
2.标准固结法:各级荷载以24小时为稳定标准,按照规定时间:6s、15s、1min、2min15s、4min、6min15s、9min、12 min 15s…….24h,至稳定为止。
读数计算沉降量。
四、仪器设备①三联固结仪;②环刀(高=2cm,面积=30cm2)、刮土刀、天平、秒表等。
五、试验步骤1.将环刀内侧涂上一层凡士林,刀刃相下放在土样上。
2.用刮土刀将环刀均匀压入土样,高出环刀上沿1-2mm为宜,然后用钢丝锯和刮土刀将土样两端刮平。
3.擦干净环刀外层称其质量,取贴近环刀的余土测含水率。
4.将土样放入固结容器内,试样上依次放置护环、滤纸、透水板、加压盖。
5.将固结容器放置于固结仪加压框中,安装百分表并施加1kPa预压力后百分表调零。
6.按照试验方案加初级荷载,加荷后按6s、15s、1min、2min15s、4min、6min15s、9min…时间顺序读数。
7.固结稳定后,施加下一级荷载并按上述时间读数直至加荷结束。
8.试验结束后,拆除试验,清理试验仪器。
六、成果整理1.计算公式1.试验记录表i 、i 、Es 公式:0(1)e 1s d w ρ+=- 2.71s d (其中取) 0001e e i i e h h +=-∆ 0h =20mm ,i h ∆为各级压力9min 读数之差。
11i i i i i e e a p p ++-=-1is ie E a +=3.判断土的压缩性。
土工试验工作总结
土工试验是土木工程中非常重要的一部分,通过对土壤的各种性质进行测试和
分析,可以为工程设计和施工提供重要的依据。
在过去的一段时间里,我们进行了大量的土工试验工作,对不同类型的土壤进行了测试和分析,取得了一些成果和经验。
在此,我将对我们的土工试验工作进行总结,分享一些心得体会。
首先,我们进行了一系列的土壤力学性质测试,包括土壤的抗压强度、抗剪强度、压缩性质等。
通过这些测试,我们深入了解了不同类型土壤的力学性质,为工程设计提供了重要的参考数据。
同时,我们还进行了土壤颗粒分析和液限、塑限等指标的测试,这些数据对于土壤的分类和工程设计同样至关重要。
其次,我们还进行了一些现场土工试验工作,对工程中使用的土壤进行了取样
和测试。
通过现场试验,我们可以更加直观地了解土壤的实际情况,为工程施工提供更加准确的指导。
同时,我们还对一些工程中出现的土壤问题进行了分析和研究,为工程施工提供了技术支持。
在进行土工试验工作的过程中,我们也遇到了一些困难和挑战。
例如,一些土
壤样品的取样和保存需要特别小心,以免影响试验结果的准确性。
同时,一些试验设备的维护和操作也需要我们不断学习和提高。
但是通过不懈的努力和团队合作,我们克服了各种困难,取得了一些成果。
总的来说,我们的土工试验工作取得了一些成果,为工程设计和施工提供了重
要的支持。
但是在今后的工作中,我们还需要不断学习和提高,不断改进试验方法和技术,为工程建设提供更加可靠的土壤数据和技术支持。
希望我们的土工试验工作能够为工程建设贡献更多的力量。
土工实验工作总结
土工实验是土木工程中非常重要的一部分,通过实验可以对土壤的物理性质、力学性质和工程性质进行研究和分析,为工程设计和施工提供重要的依据。
在过去的一段时间里,我们进行了一系列的土工实验工作,现在我将对这些工作进行总结和分析。
首先,我们进行了土壤的物理性质实验,包括颗粒分析、含水量测定、密度测定等。
通过这些实验,我们了解了土壤的颗粒组成、孔隙结构以及含水量和密度的变化规律,为土壤的工程性质提供了基础数据。
其次,我们进行了土壤的力学性质实验,主要包括压缩试验、剪切试验和抗压试验。
通过这些实验,我们得到了土壤的压缩特性、剪切特性和抗压特性的参数,为土壤的工程设计和施工提供了重要的参考依据。
最后,我们进行了土工材料的工程性质实验,主要包括渗透试验、压缩固化试验和抗拉强度试验。
通过这些实验,我们对土工材料的渗透性、压缩固化性和抗拉强度有了更深入的了解,为土工材料的选择和使用提供了科学依据。
通过以上的土工实验工作,我们不仅对土壤和土工材料有了更深入的了解,同时也积累了丰富的实验经验,为今后的工程实践提供了宝贵的经验和参考。
希望通过我们的努力,能够为土木工程领域的发展和进步贡献一份力量。

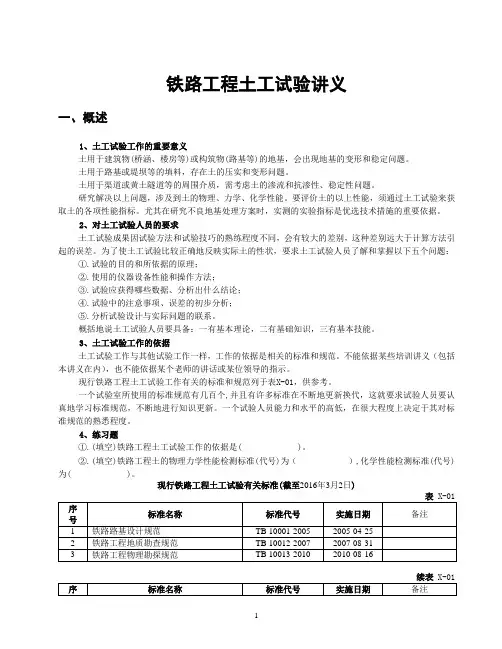

铁路工程土工试验讲义一、概述1、土工试验工作的重要意义土用于建筑物(桥涵、楼房等)或构筑物(路基等)的地基,会出现地基的变形和稳定问题。
土用于路基或堤坝等的填料,存在土的压实和变形问题。
土用于渠道或黄土隧道等的周围介质,需考虑土的渗流和抗渗性、稳定性问题。
研究解决以上问题,涉及到土的物理、力学、化学性能。
要评价土的以上性能,须通过土工试验来获取土的各项性能指标。
尤其在研究不良地基处理方案时,实测的实验指标是优选技术措施的重要依据。
2、对土工试验人员的要求土工试验成果因试验方法和试验技巧的熟练程度不同,会有较大的差别,这种差别远大于计算方法引起的误差。
为了使土工试验比较正确地反映实际土的性状,要求土工试验人员了解和掌握以下五个问题:①.试验的目的和所依据的原理;②.使用的仪器设备性能和操作方法;③.试验应获得哪些数据、分析出什么结论;④.试验中的注意事项、误差的初步分析;⑤.分析试验设计与实际问题的联系。
概括地说土工试验人员要具备:一有基本理论,二有基础知识,三有基本技能。
3、土工试验工作的依据土工试验工作与其他试验工作一样,工作的依据是相关的标准和规范。
不能依据某些培训讲义(包括本讲义在内),也不能依据某个老师的讲话或某位领导的指示。
现行铁路工程土工试验工作有关的标准和规范列于表X-01,供参考。
一个试验室所使用的标准规范有几百个,并且有许多标准在不断地更新换代,这就要求试验人员要认真地学习标准规范,不断地进行知识更新。
一个试验人员能力和水平的高低,在很大程度上决定于其对标准规范的熟悉程度。
4、练习题①.(填空)铁路工程土工试验工作的依据是( )。
②.(填空)铁路工程土的物理力学性能检测标准(代号)为(),化学性能检测标准(代号)为( )。

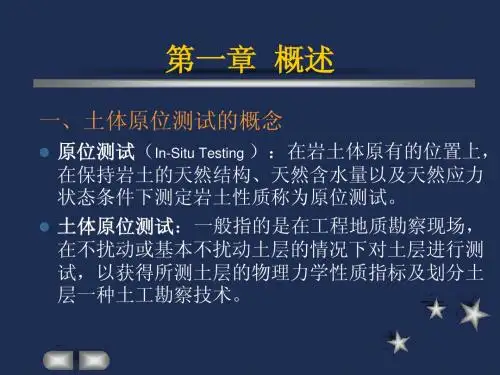

现行铁路工程土工试验有关标准(截至2016年3月2日)二、土工试验项目1、有关的标准规范所涉及的试验项目①.铁路工程土工试验规程 TB10102-2010 43个 ②.铁路工程岩土化学分析规程 TB10103-2008 33个 ③.铁路工程地质原位测试规程 TB10018-2003 10个 ④.铁路工程水质分析规程 TB10104-2003 36个 ⑤.铁路工程岩石试验规程 TB10115-2014 18个 合计 140个 2、常用的主要土工试验检测项目实际的土工试验项目应根据土的用途来决定。

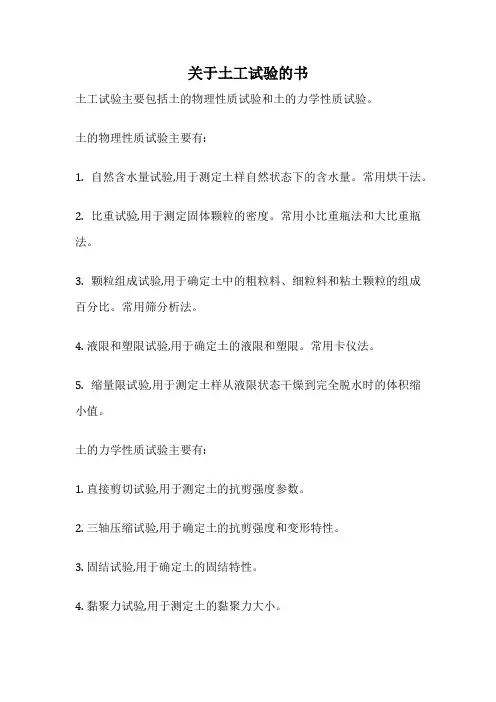

关于土工试验的书
土工试验主要包括土的物理性质试验和土的力学性质试验。
土的物理性质试验主要有:
1. 自然含水量试验,用于测定土样自然状态下的含水量。
常用烘干法。
2. 比重试验,用于测定固体颗粒的密度。
常用小比重瓶法和大比重瓶法。
3. 颗粒组成试验,用于确定土中的粗粒料、细粒料和粘土颗粒的组成百分比。
常用筛分析法。
4. 液限和塑限试验,用于确定土的液限和塑限。
常用卡仪法。
5. 缩量限试验,用于测定土样从液限状态干燥到完全脱水时的体积缩小值。
土的力学性质试验主要有:
1. 直接剪切试验,用于测定土的抗剪强度参数。
2. 三轴压缩试验,用于确定土的抗剪强度和变形特性。
3. 固结试验,用于确定土的固结特性。
4. 黏聚力试验,用于测定土的黏聚力大小。
5. 压密试验,用于确定土的压缩性质。
通过对土的物理性质和力学性质的试验分析,可以全面了解土体的工程特性,为土工设计提供参数依据。
试验必须标准化操作,并对试验数据进行合理分析,才能得到可靠的试验结果。
