BAUR绝缘油介损测试仪分析精确诊断广泛经济性高

油介质损耗测试仪功能参数使用条件介质损耗测试仪解决方案油介质损耗测试仪产品说明绝缘油介质损耗测试仪是用于绝缘油等液体绝缘介质的介质损耗角的高精密仪器.一体化结构.内部集成了介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器等主要部件.其中加热部分采用了当前zui为先进的高频感应加热方式.该加热方式具备油杯与加热体非接触、加热均匀、速度快、控制方便等优点。

交流试验电源采用AC-DC-AC转换方式有效避免市电电压及频率波动对介损测试准确性影响即便是发电机发电该仪器也能正确运行.内部标准电容器为 SF6充气三极式电容该电容的介损及电容量不受环境温度湿度等影响保证仪器长时间使用后仍然精度一致.仪器内部采用全数字技术全部智能自动化测量配备了大屏幕液晶显示全中文菜单每一步都有中文提示测量结果可以打印输出。

产品参数：◆ 电源电压： AC 220V10%◆ 电源频率： 50Hz/60Hz 1%◆ 测量范围：电容量 5pF～200pF相对电容率 1.000～30.000介质损耗因数 0.00001～100◆ 直流电阻率 2.5 Mm～20 Tm◆ 测量精度：电容量 (1%读数+0.5pF)相对电容率 1%读数介质损耗因数 (1%读数+0.0001)直流电阻率 10%读数◆ 分辨率：电容量 0.01pF相对电容率 0.001介质损耗因数 0.00001◆ 测温范围： 0～125℃◆ 温度测量误差：0.5℃◆ 交流实验电压： 500～2200V 连续可调，频率50Hz ◆ 直流试验电压： 0～500V 连续可调◆ 功耗： 100W◆ 外型尺寸： 500360420◆ 总重量： 22Kg四、使用条件环境温度：0℃～40℃相对湿度： 75%油介质损耗测试仪#FormatImgID_0#介质损耗测试仪注意事项介质损耗测试仪用于现场抗干扰介损测量，或试验室精密介损测量。

介质损耗测试仪注意事项：（1）仪器测量电缆通用，建议用高压线连接此插座。

绝缘油介电强度测试仪特点及技术参数绝缘油介电强度测试仪选用单片机为主导，先设定后开机测试的方法，全部过程由微机自动运行控制，操作简单，方便适用。

全自动绝缘油介电强度测试仪增加了万年历和实验数据可长期保存的功能,将数码显示改为液晶显示。

控制器采用单片微型计算机测试全过程,抗干扰性能特强，完全克服了现行液晶自动测试仪易受高压击穿干扰的弊病。

不仅具有提高工作效率，使单调，重复，枯燥的工作变得颇有意味，而且安全，可靠，测量准确。

绝缘油介电强度测试仪特点：1、本仪器设有自动检测功能，如开机自动进入复位状态执行调压器回零。

2、采用了微型TPU-A面板式打印机，自动打印输出。

3、根据用户需求可改变测试次数、搅拌静置时间、声控光控提醒连续打印与非打印。

4、本仪器采用全自动磁振子搅拌，消除油样的不均匀和气泡。

绝缘油介电强度测试仪技术参数：1、工作电源：AC220V±10％、50HZ±5％2、测量范围：AC0-80KV3、限定电流：5mA4、测量精度：1％5、绝缘油介电强度测试仪调压速度：2KV/S±10％6、设置：次数1-9/搅拌时间0-1分39秒/静置时间0-10分39秒7、使用条件：环境温度0℃-35℃/相对温度≤75％6、油杯间隙：2.5mm（油杯塞尺直径）9、体积：415×315×315mm310、重量：28kg尊敬的用户：感谢您关注我们的产品，本公司除了有此产品介绍以外，还有真空度测试仪，SF6微水测试仪，真空开关动特性测试仪，断路器动特性测试仪，高压开关动特性测试仪，串联谐振耐压试验装置，高低压开关柜通电试验台，六相继电保护测试仪，静电电压表，三倍频发生器,三倍频感应耐压装置，超低频耐压试验装置，0.1HZ超低频高压发生器，硅橡胶高压线，真空检测仪,CT伏安特性测试仪,变压器变比测试仪,矿用杂散电流测试仪，高压测试仪,变频介质损耗测试仪等等，您如果对我们的产品有兴趣，咨询。

绝缘油介损及体积电阻率测试仪国标绝缘油介损及体积电阻率测试仪是广泛用于电力行业的一种测试设备，它用来检测绝缘油的电性能指标。

绝缘油是电力设备中保护绝缘体的重要组成部分，它的电性能直接关系到设备的安全运行。

根据国家标准，绝缘油介损及体积电阻率测试仪的测试方法和技术指标已经规范化。

在测试绝缘油介损时，设备将绝缘油样品置于电极之间，通过施加一定电压，并测量介损的大小，从而评估绝缘油的绝缘性能。

介损是指绝缘油在电场作用下产生的能量损耗。

在测试过程中，仪器会通过计算电场中的交流电功率来得出介损的数值。

绝缘油的介损越小，说明其绝缘性能越好。

体积电阻率则是指绝缘油的导电性能。

测试时，设备会施加一定电压，通过测量电流的大小，计算得出绝缘油的体积电阻率。

绝缘油的体积电阻率越大，说明其导电性能越差，绝缘性能越好。

绝缘油介损及体积电阻率测试仪的国标主要对仪器的准确性、稳定性以及测试结果的可靠性提出要求。

测试仪器必须经过严格的校准，确保其测试结果准确可靠。

此外，国标还要求测试仪器在使用时，必须保持良好的绝缘状态，防止外界因素对测试结果的干扰。

在进行测试时，必须注意操作规范，严禁接触设备的带电部分，以确保人身安全。

绝缘油介损及体积电阻率测试仪的国标对于电力行业非常重要，它为绝缘油的质量检测提供了科学的依据。

合格的绝缘油能够有效地防止设备因电击、漏电或短路等故障而发生事故，保障电力系统的正常运行。

因此，电力企业和维护人员在选购和使用绝缘油介损及体积电阻率测试仪时，应严格按照国标要求进行操作，确保测试的准确性和可靠性。

同时，也要定期对测试仪器进行校准和维护，提高其使用寿命和性能。

总之，绝缘油介损及体积电阻率测试仪国标的实施对于维护电力设备的安全运行具有重要意义。

通过规范化的测试方法和技术指标，我们能够及时发现绝缘油的质量问题，采取相应的措施，提高电力系统的可靠性和安全性。

同时，也提醒广大电力从业人员在使用测试仪器时要遵守操作规范，确保自身安全。

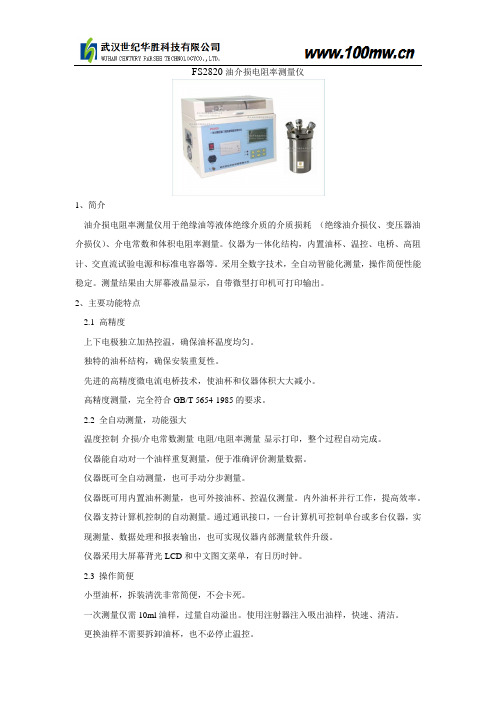

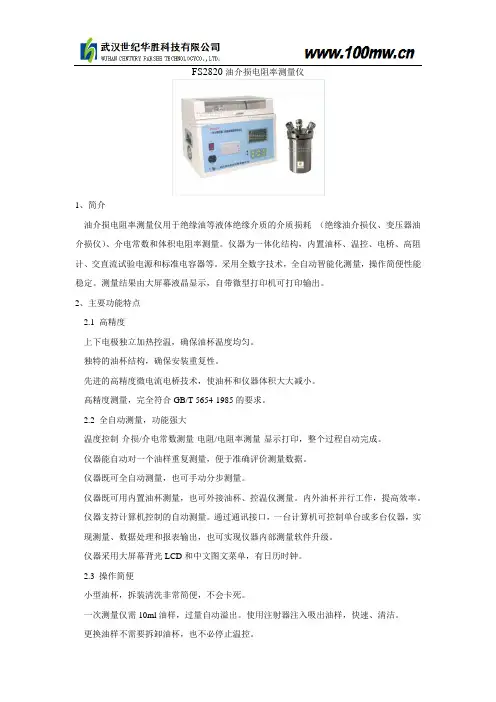

FS2820油介损电阻率测量仪1、简介油介损电阻率测量仪用于绝缘油等液体绝缘介质的介质损耗（绝缘油介损仪、变压器油介损仪）、介电常数和体积电阻率测量。

仪器为一体化结构，内置油杯、温控、电桥、高阻计、交直流试验电源和标准电容器等。

采用全数字技术，全自动智能化测量，操作简便性能稳定。

测量结果由大屏幕液晶显示，自带微型打印机可打印输出。

2、主要功能特点2.1 高精度上下电极独立加热控温，确保油杯温度均匀。

独特的油杯结构，确保安装重复性。

先进的高精度微电流电桥技术，使油杯和仪器体积大大减小。

高精度测量，完全符合GB/T 5654-1985的要求。

2.2 全自动测量，功能强大温度控制-介损/介电常数测量-电阻/电阻率测量-显示打印，整个过程自动完成。

仪器能自动对一个油样重复测量，便于准确评价测量数据。

仪器既可全自动测量，也可手动分步测量。

仪器既可用内置油杯测量，也可外接油杯、控温仪测量。

内外油杯并行工作，提高效率。

仪器支持计算机控制的自动测量。

通过通讯接口，一台计算机可控制单台或多台仪器，实现测量、数据处理和报表输出，也可实现仪器内部测量软件升级。

仪器采用大屏幕背光LCD和中文图文菜单，有日历时钟。

2.3 操作简便小型油杯，拆装清洗非常简便，不会卡死。

一次测量仅需10ml油样，过量自动溢出。

使用注射器注入吸出油样，快速、清洁。

更换油样不需要拆卸油杯，也不必停止温控。

仪器体积小重量轻，便于携带，也特别适合现场测量。

2.4 安全试验电源采用小功率器件设计，最大输出电流仅10mA，且与交流电源完全隔离。

快速过流保护，10ms内切断输出。

加热电源与交流电源完全隔离。

仪器没有外露导线。

内部电路采用镀金工艺，耐腐蚀，安全可靠。

3、技术参数☆输入电压：AC 220V±10% 50±0.5Hz☆输出电压：1000V-2200V☆容量：50V A☆输出电流：25mA☆温控感应炉：最大功率500W☆温度控制范围：<100°C☆温度测量误差：<0.5°C☆控温误差：±1°C☆控温时间：温室到900☆升压速率：2kV/s±10%°C小于20min☆测量范围：tgδ无限制☆C x 15PF- 300PF R x 10M-10T☆精度：tgδ：±（读数x1.0%+0.020%）☆C x：±（读数x1.0%+0.5PF）☆Rx:读数x1.0%☆相对介电常数：εr自动计算☆体积电阻率：ρ自动计算。

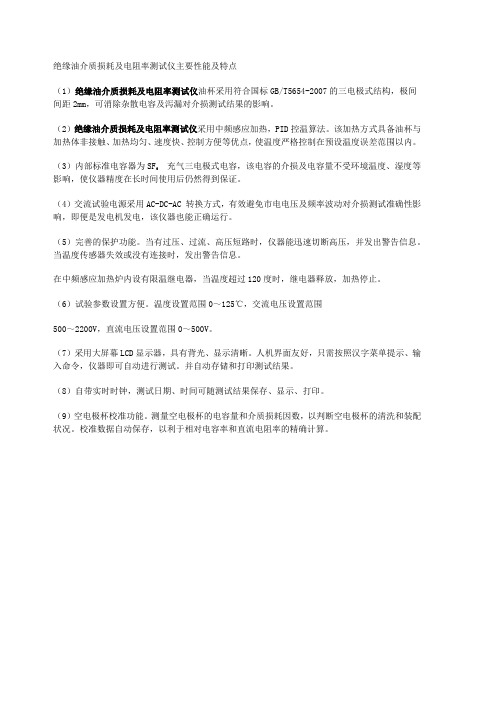

绝缘油介质损耗及电阻率测试仪主要性能及特点（1）绝缘油介质损耗及电阻率测试仪油杯采用符合国标GB/T5654-2007的三电极式结构，极间间距2mm，可消除杂散电容及泻漏对介损测试结果的影响。

（2）绝缘油介质损耗及电阻率测试仪采用中频感应加热，PID控温算法。

该加热方式具备油杯与加热体非接触、加热均匀、速度快、控制方便等优点，使温度严格控制在预设温度误差范围以内。

（3）内部标准电容器为SF6充气三电极式电容，该电容的介损及电容量不受环境温度、湿度等影响，使仪器精度在长时间使用后仍然得到保证。

（4）交流试验电源采用AC-DC-AC 转换方式，有效避免市电电压及频率波动对介损测试准确性影响，即便是发电机发电，该仪器也能正确运行。

（5）完善的保护功能。

当有过压、过流、高压短路时，仪器能迅速切断高压，并发出警告信息。

当温度传感器失效或没有连接时，发出警告信息。

在中频感应加热炉内设有限温继电器，当温度超过120度时，继电器释放，加热停止。

（6）试验参数设置方便。

温度设置范围0～125℃，交流电压设置范围500～2200V，直流电压设置范围0～500V。

（7）采用大屏幕LCD显示器，具有背光、显示清晰。

人机界面友好，只需按照汉字菜单提示、输入命令，仪器即可自动进行测试。

并自动存储和打印测试结果。

（8）自带实时时钟，测试日期、时间可随测试结果保存、显示、打印。

（9）空电极杯校准功能。

测量空电极杯的电容量和介质损耗因数，以判断空电极杯的清洗和装配状况。

校准数据自动保存，以利于相对电容率和直流电阻率的精确计算。

绝缘油介质损耗及电阻率测试仪主要技术指标：电源电压： AC 220V±10%电源频率： 50Hz/60Hz ±1%测量范围：电容量5pF～200pF相对电容率 1.000～30.000介质损耗因数 0.00001～100直流电阻率 2.5 MΩm～20 TΩm测量精度：电容量±(1%读数+0.5pF)相对电容率±1%读数介质损耗因数±(1%读数+0.0001)直流电阻率±10%读数分辨率：电容量0.01pF相对电容率0.001介质损耗因数 0.00001测温范围： 0～125℃温度测量误差：±0.5℃交流试验电压： 500～2200V 连续可调，频率50Hz直流试验电压： 0～500V 连续可调功耗： 100W外型尺寸：500×360×420总重量：22Kg尊敬的客户：感谢您关注我们的产品，本公司除了有此产品介绍以外，还有10KV高压绝缘垫,ZGF-2mA/60KV直流高压发生器,硅橡胶高压线,继电保护试验装置，微水测试仪，安全工器具力学性能试验机，双钳相位伏安表，100A回路电阻测试仪等等的介绍，您如果对我们的产品有兴趣，欢迎来电咨询。

专利名称：绝缘油介电强度测试仪专利类型：发明专利
发明人：毕青春,殷桂宏
申请号：CN201010215346.5申请日：20100630
公开号：CN102313845A
公开日：
20120111
专利内容由知识产权出版社提供
摘要：本发明涉及一种绝缘油介电强度测试仪。

包括有微机控制装置、打印装置、显示装置、自动搅拌装置、调压装置，所述的自动搅拌装置、打印装置、显示装置、调压装置共同受微机控制装置控制。

本仪器测试全过程由单片微机控制，抗干扰性能提高，完全克服了现有测定器易受高压击穿干扰的弊病，本发明大大提高了工作效率，测试安全、可靠、准确、稳定，降低了击穿油液所需的能量，从而降低了整机的能耗、体积和重量；同时测试过程中不需要清理电极，微机自动控制搅拌，测试读数稳定准确。

申请人：扬州华电电气有限公司
地址：225828 江苏省扬州市宝应县柳堡镇人民东路102号
国籍：CN
代理机构：北京连和连知识产权代理有限公司
代理人：李海燕
更多信息请下载全文后查看。

Z6100精密油介损自动测试仪使用手册武汉智能星电气有限公司2012-2-20目录一、概述 (3)二、控制面板 (4)三、油杯简介 (5)四、工作原理 (8)五、主要技术指标 (10)六、操作说明 (12)七、注意事项 (17)八、运输、贮存 (17)九、售后服务 (18)Z6100精密油介损自动测试仪一、概述Z6100精密油介损自动测试仪是用于绝缘油等液体绝缘介质的介质损耗角及体积电阻率的高精密仪器。

一体化结构。

内部集成了介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计、直流高压源等主要部件。

其中加热部分采用了当前最为先进的高频感应加热方式，该加热方式具备油杯与加热体非接触、加热均匀、速度快、控制方便等优点。

交流试验电源采用AC-DC-AC转换方式，有效避免市电电压及频率波动对介损测试准确性影响，即便是发电机发电，该仪器也能正确运行。

内部标准电容器为SF6充气三极式电容，该电容的介损及电容量不受环境温度、湿度等影响，保证仪器长时间使用后仍然精度一致。

仪器内部采用全数字技术，全部智能自动化测量，配备了大屏幕（240×180）液晶显示器，全中文菜单，每一步骤都有中文提示，测试结果可以打印输出，操作人员不需专业培训就能熟练使用。

特别提示：本公司警告用户，本仪器有高压输出，使用不当可能危及人身安全。

在使用本仪器之前，务必先仔细阅读本使用说明书！二、控制面板图一控制面板图1. 键盘区（1）背光：控制液晶屏背光灯的开关；（2）复位：初始化整机的全部控制；（3）↑：菜单操作时向上移动菜单条；设置操作时为数字“加”；（4）↓：菜单操作时向下移动菜单条；设置操作时为数字“减”；（5）取消：取消当前的操作，并返回上一菜单；（6）确认：确认当前的操作，并进入下一菜单或开始执行操作；2. 状态指示区（1）高压:如果灯亮，表示油杯上已经带高压电；（2）加热:如果灯亮，表示加热炉正在加热；并不表示油杯上的温度，灭灯时同样要注意油杯上的高温；3. 液晶显示屏4. 微型打印机5. 总电源开关6. 电源插座7. 总保险座（内置10A保险管）8. 接地钮三、油杯简介图二油杯结构图1. 油杯结构①油杯杯体，测量加压极②油隙③油杯内电极，测量测试极④内电极固定钮⑤油杯内电极，测量屏蔽极⑥屏蔽极，跟⑤相连⑦测试极，跟③相连2. 油杯技术标准油杯采用三极式结构，完全符合GB5654-85标准，极间间距2mm，可消除杂散电容及泻漏对介损测试结果的影响。

绝缘油介电强度检测仪的功能特点及原理绝缘油介电强度检测仪，绝缘油广泛应用于变压器、油断路器、充油电缆、电力电容器和油套管等高压电气设备中。

在运行中，绝缘油由于受到氧气、高温度、高湿度、阳光、强电场和杂质的作用，性能会逐渐变坏，致使它不能充分发挥绝缘作用，为此必须定期地对绝缘油进行有关试验，以鉴定其性能是否变坏。

绝缘油的质量与击穿电压有密切的关系。

依照国际电工委员会标准IEC156《绝缘油介电强度测试法》和国标GB507-86的要求，充分考虑国内外用户需求的基础上设计出XGIIJ-80kV型微电脑全自动绝缘油介电强度测试仪。

绝缘油介电强度检测仪功能特点采用双CPU微型计算机控制升压、回零、搅拌、换杯、显示、计算、打印等一系列操作自动完成具有过压、过流、自动回零保护装置，确保安全可靠采用自动正弦波产生装置和无级调压方式加压，使测试电压更稳定可靠2KV/S和3KV/S两种加压速度供选择，适应性更强数据自动存储，并可随时调出和打采用先进的干式变压器组合，具有体积小巧、重量轻、使用方便绝缘油介电强度检测仪工作原理采用中央处理器、大规模集成电路等先进技术组成自动化测试设备，操作过程全自动化，并能通过面板配置的微型打印机打印试油试验数据，该设备与普通仪表及同类型仪器相比具有试验稳定性好，精度高，并具有良好的操作性，该设备在试油操作中有多种试验运行方式绝缘油介电强度检测仪主要特点:1.全自动试验方式:连续6次试验，自动求平均值，通过面板打印机来打印出6次试验数据及平均数。

2.单次自动试验方式:自动完成1次试验，并打印出单次试验数据。

采用交流可逆电机按3千伏/秒的匀速带动调压器经升压变压器升压，当油样被击穿时，保护系统自动切断升压供电回路，同时保护电路给系统提供一个中断信号，系统响应后执行试油击穿程序，其主要操作内容:1.四位数码管以连续8次闪烁显示，提示试油击穿;2.记录试验数据;3.程控自动执行回零操作。

回零后，根据试验次数识别是否再进行下一个试验操作周期或自动退出试验状态。

武汉德威电力测试设备有限公司Wuhan Dewei Electrical Test Equipment Co.,Ltd目录CONTENTS一、概述BRIEF INTRODUCTION... .......................................................二、控制面板OPERATION CONTROL PANEL (3)1.主面板功能区MAIN PANEL FUNCTION AREA (3)三、油杯简介THE BRIEF INTRODUCTION OF OIL CUP (4)1.油杯结构Structure of Oil Cup (4)2.油杯技术标准Technical Standard of Oil Cup (4)3.油杯使用Usage of oil cup (5)4.拆装油杯电极Taking Oil Cup Electrode Apart (5)5.装入油样Pouring Oil Sample into Cup (5)6.油杯清洗Cleaning Oil Cup (6)7.油杯主要技术参数OIL CUP MAIN TECHNICAL DATA (7)四、工作原理PRINCIPLE OF OPERATION (8)1.仪器内部功能构造框图I NNER F UNCTIONAL S TRUCTURE OF THE I NSTRUMENT (8)2.介损测量原理图Dielectric Loss Schematic Diagram (9)3.工作原理P RINCIPLE OF OPERATION (9)4.名词解释T ERMS E XPLANATION (10)五、主要技术指标TECHINCAL PARAMETER (12)六、主机操作INSTRUMENT OPERATION (14)1.主菜单界面说明M ENU E XPLANATION (14)2.仪器操作说明及注意事项O PERATION M ANUEL AND A TTENTION R ULES (15)3.菜单操作详细说明M ENU S PECIFICATION (16)七、仪器成套性THE WHOLE SET OF THE INSTRUMENT (23)八、运输、贮存TRANSPORTATION AND STORAGE (23)九、开箱及检查UNPACKING AND CHECKING (24)十、其它OTHERS (25)1.Brief IntroductionDX6100 Dielectric Loss and V olume Resistivity Testing Instrument for Insulating Oil is a high-precision instrument, which can be applied to measure dielectric loss angle and V olume Resistivity of insulating oil etc. It is integrated by oil cup for dielectric loss, temperature-control equipment, temperature sensor, test-bridge for dielectric loss, AC trial electrical source, standard capacitor, high resistance meter and DC high-voltage power etc. The most advanced heating mode of high frequency induction is applied to the heating part of this instrument, which has the advantage of non-contact of oil cup and heating unit, homogeneous heating, quick velocity and convenient control etc. AC-DC-AC conversion mode is applied to AC trial electrical source so that the problem how to measure correctly under the fluctuation of voltage and frequency can be avoided. Even when the electric generator is working, the instrument can operate correctly. The inner standard capacitor is SF6 three-pole inflate capacitor, whose dielectric loss and capacitance is not influenced by environmental temperature and dampness etc. In this way, the accuracy of the instrument is guaranteed conformably after a long-time application.Convenience and maneuverability are the most remarkable advantages of this instrument. First of all, digital technology and intelligent automation measurement are applied inside the instrument, multi-mode testing. Secondly, big touch screen (320mm×240mm) menu interface in Chinese is equipped, with which user can be prompted each step during the operating process. Thirdly, the result can be output by printer. The user can grasp operating processes masterly without technical training.Warning: It is a high-voltage electrical instrument, which may be dangerous to personal safety when using wrongly.Please make sure read the instruction carefully before using the instrument.二、控制面板Operation Control Panel图一控制面板图.Panel Layout1.主面板功能区Main panel function area①微型打印机：完成输出数据打印；Small printer: print out test result②总电源开关：设备输入电源控制；Main switch: control input power③触控式液晶显示屏：主操作区，设备各项目的设定以及测试操作（具体操作见“操作”）；Touch digital screen: main operation setting and testing area,(for detailed operation, please refer to Operation)④状态指示区；Status areaa)高压灯（红色）High voltage light(red)：light on means that the oil cup have highvoltage power. 如果灯亮，表示油杯上已经带高压电；b)加热灯（绿色）Heating light (Green)：Light on means heating; flashing means thetemperature is almost the setting one; and please pay attention to the high temperature of the oil cup even the light is off. 如果灯亮，表示加热炉正在加热；如果灯闪烁，表示已接近设定温度，正在恒温；灯灭时同样要注意油杯上的高温；⑤复位Resert：Initial all the operation初始化整机的全部控制三、油杯简介 Oil cup introduction1.油杯结构Structure of oil cup.图二油杯结构图Fig.2 Structure of Oil Cup1.油杯结构Structure of the oil cup①油杯杯体，测量加压极Oil Cup, High-voltage Terminal②油隙Oil Gap③油杯内电极，测量测试极Inner Electrode, Testing Terminal④内电极固定钮Fix Knob of Inner Electrodes⑤油杯内电极，测量屏蔽极Inner Electrode, Measuring Shielding Terminal⑥测试端Testing Terminal⑦温度接口Temperature Connector2．油杯技术标准Technical Standard of Oil Cup油杯采用三极式结构，完全符合GB5654-85标准，极间间距2mm，可消除杂散电容及泻漏对介损测试结果的影响。

绝缘油介电强度测定法1适用范围适用于验收20℃时粘度不大于50mm2/s的各种绝缘油。

例如变压器油、电容器油、电缆油等新油或使用过的油，但主要是用于新油。

介电强度并不是用来评定绝缘油质量的一个标准，而是一项常规试验，它用来阐明绝缘油被水和其他悬浮物质物理污染的程度以及打算注入设备前进行干燥和过滤是否适宜。

2 试验性质预试、交接、大修3试验方法3.1 方法概要测定方法是将放在专门设备里的被测试样经受一个按一定速率连续升压的交变电场的作用直至油击穿.测量值与所用的测量设备和采用的方法有很大关系.3.2 仪器3.2.1 变压器3.2.1.1 试验是从交流（50Hz）的低压电源供电的一个升压变压器得到的.通过手调或自动控制装置逐渐增加初级线圈电压,经升压后的次级线圈电压,经升压后的次级线圈电压施加于试验油杯的电极上.该电压应是一近似正弦的波形,其峰值因数应在根号2±5%范围。

3.2.1.2变压器和相配的装置应能在电压大于15kV产生一个20mA的最小短路电流。

3.2.2 保护装置3.2.2.1装置应良好接地。

3.2.2.2 进行试验时尽可能防止产生高频震荡。

3.2.2.3为了保护设备和避免试油在击穿瞬间的分解,可与试油杯串联一个电阻,以限制击穿电流。

3.2.2.4 高压变压器的初级电路上接一个断路器,这个断路器能在试样击穿后不超过0.02s的时间内因试样的击穿电流作用而动作.断路器接一个无电压释放线圈以保护设备。

3.2.3电压调节3.2.3.1 电压调节可用下列设备之一来实现3.2.3.1.1 变比自耦变压器3.2.3.1.2 电阻分压器3.2.3.1.3 发电机磁场调节3.2.3.1.4感应调节器3.2.3.2电压调节最好采用自动升压系统，因为手控调节不易得到要求的匀速升压。

3.2.4试验电压的测量试验电压值是电压的有效值，即电压峰值除以√2.电压可以用峰值电压表或其他类型的测量电压表连接到试验变压器的输入端或输出断来测量。
