STAR系列打印机维修资料

STAR系列打印机维修资料（一）打印乱码适用于通用打印机一、在WINDOWS 下打印乱码1、检查驱动程序是否安装/选择正确。

2、在“设备管理器”中检查“端口”的设置是否为“打印机端口（LPT1 ）”（不能是“ ECP 打印机端口（LPT1 ）”）二、在UNIX下打印乱码把打印机EDS设置中的“脉冲时钟”项改为“非常规”试试。

适用于票据/存折打印机一、在WINDOWS 下打印乱码1、检查驱动程序是否安装/选择正确。

2、检查驱动与仿真是否匹配。

如果驱动与仿真不匹配一定会打印乱码。

ESC/P或LQ仿真：需用STAR公司的CR3240、AR5400、AR4400等驱动。

OKI仿真：需用OKI5330驱动。

PR50仿真：需用PR50驱动。

一般情况下建议用户选用ESC/P仿真配STAR驱动。

3、在“设备管理器”中检查“端口”的设置是否为“打印机端口（LPT1 ）”（不能是“ ECP 打印机端口（LPT1 ）”）二、在UNIX下打印乱码把打印机EDS设置中的“脉冲时钟”项改为“非常规”试试。

（二）怎样提高打印速度适用于AR6400和AR6600通用打印机1、通过打印机的面板设定：在脱机状态（“联机”灯不亮）按一下［打印选择］键切换高密、高速。

2、通过软件设置：用鼠标右键单击打印机驱动图标，选择“属性”将“图形”选项卡中的分辩率设为120*180，但建议使用180*180 （分辨率越低打印速度越快，打印质量越差）；将“设备”选项卡中的“打印品质”设为草稿。

3、在打印机的EDS设置中把“图象方向”设置为“双向”4、如果为单页纸打印，则把打印头间隙设在第2档。

（多层纸打印速度比单张纸慢）适用于其它通用打印机及票据打印机1、在有纸状态下按［跳行］键，可以切换高密、高速或超高速（高密和高速的灯全灭为超高速）。

2、通过软件设置：用鼠标右键单击打印机驱动图标，选择“属性”将“图形”选项卡中的分辩率设为120*180，但建议使用180*180 （分辨率越低打印速度越快，打印质量越差）;将“设备”选项卡中的“打印品质”设为草稿。

三星1710打印机维修手册

故障排除
故障排除
7.1 图像损坏
7.1.1 竖直黑条和黑带
y 说明
1 打印时出现竖直细黑线 2 打印时出现竖直黑带
检查和原因
解决办法
1 显影器中的显影辊损坏或刮墨刀 1 如果显影器盒中出现原因 1 和原
或清理刀变形
因 2 应更换显影器并试一试打
印
2 显影器中出纸辊表面划伤
2 如果出现原因 3 应更换转印辊
7.1.10 重影 2
y 说明
在整个打印过程中以 OPC 鼓的 75.5 mm 间隔出现重影使用手动进纸器在卡片或透明胶片上打印
检查和原因当打印比普通纸厚的卡片或投影片等透明胶片时需要较高的转印电压
解决办法从软件应用程序在纸张类型菜单上选择厚纸模式建议使用后返回初始模式
三星电子
解决办法 1 执行 OPC 鼓清理模式打印 2 或
3 次执行自检清除转印辊的污物
2 如果污染严重应更换转印辊
3 拆卸定影单元并清理加热辊和压力辊检查加热辊和热敏电阻之间的区域如果有污染应清理该区域不可弄变形
7.1.15 打印空白页 1
y 说明
打印空白页
检查和原因 OPC 和或显影器接地不良
维修手册 7-4
三星电子

故障排除
7.1.9 重影 1
y 说明
在整个打印过程中以 OPC 鼓的 75.5 mm 间隔出现重影
检查和原因
解决办法
1 墨粉微粒造成污染引起主机体 1 当墨粉微粒污染时应清理端
的高电压端子和显影器电极接触
子
不良
2 墨粉微粒造成污染引起主机体 2 如在显影器盒中发生应更换显

EPSON、STAR等一般针式打印机打印头故障维修

一般针式打印机打印头怎样换针及故障维修EPSON、STAR等尽管喷墨打印机与激光打印机已是目前非常流行的办公设备，但针式打印机仍在金融、商业等领域得到广泛的应用，这主要是由于针式打印机具有价格低、使用经济、技术成熟等优点，而且针式打印机还有一些专门用途，如打印多联票据等。

当然它也有一个缺点那就是故障率较高，而其打印头的故障又占总故障率的70%左右，下面就为大家谈谈打印头故障的维修方法。

打印头故障主要有：打印头断针、打印针线圈烧坏、打印头与打印辊之间的间隙偏离及打印头电缆断线。

1．打印头断针打印头断针是打印机最常见的故障，这种故障几乎占到总故障的一半。

由于打印机的打印原理是由多根打印针击打色带形成的点阵组成一个字符／汉字。

若打印头中有断针，就会出现打印的字符／汉字缺点少划。

这里着重介绍几种机型的换针方法：(1)LQ-1600K/ LQ-1900K打印机1)结构LQ-1600K与LQ-1900K打印头均为双层针排列结构，针分长、短两种规格，各l 2根，长针长度为36mm，短针长为26mm。

2)排列打印头24根针分奇偶双列，如图１所示。

其中长针为：2，6，10，14，18，22，3，7，11，l 5，19，23；短针为：4，8，12，l 6，20，24，l，5，9，l 3此主题相关图片如下：3)换针方法首先用打印头故障测试程序检查出哪几号针出现故障，然后取下色带盒，翻开打印头锁定夹，从两边捏住打印头散热片(即外壳)，向上提起打印头可以看到连着两根柔性扁平电缆，拔去电缆便可拿出打印头。

用酒精棉球擦洗打印头前面的墨污，查看一下是否有缺针情况。

若是断针，则需要进行换针。

换针时要准备好工具，主要有镊子、刀片、金刚挫、钢尺、油石和打印头专用夹具(一种专门用于拆卸打印头散热片的工具)。

用专用夹具退下散热片，可以看到好几层结构。

将头部朝下，松开定位爪，取下最上面的后铜盖，便可以看到环形分布的12根长针，从测试结果区分出断针是长针还是短针，然后数出所断长针的位置，用镊子取出放在一边；如果还有短针断针，则继续取出所有长针，再用刀片沿中间的黄色铜垫片下方分开，露出12根短针，用同样方法取出断针。

star NX-600 24针高速平推票据打印机说明书

NX-600操作手册序言承蒙惠顾，购得STAR NX-600 打印机。

在使用本机前，请详细阅读本用户手册，以便能正确使用。

并且请妥善保存这本手册，万一不了解打印机的各项性能或发生故障时，这本手册会给您很大的帮助。

您所购的STAR NX-600打印机，STAR公司将为您提供三年免费保修服务。

如出现问题请与当地STAR授权维修商联系，或致电北京斯大天星打印维修有限公司。

维修咨询电话北京斯大天星打印机维修有限公司电话：(010) 62501499 62501772传真：(010) 62501116http：//目录目录 (1)第一章如何安装打印机 (3)1-1打印机放置环境的选择 (3)1-2打印机的开箱检查 (4)1-3打印机外型结构 (5)1-4安装打印机 (6)1、清除打印机包装固定物（包装物品用于打印机运输） (6)2、安装送纸旋钮 (6)3、安装色带盒 (7)4、连接电源插头 (9)1-5使用连续穿孔打印纸 (10)1、装纸 (10)2、自动撕纸位和退纸 (13)1-6以平推方式使用单张纸或多层纸（前面板进纸） (14)1-7接口电缆连接 (16)1、并行接口电缆 (16)2、连接并行接口电缆 (16)1-8打印机纸厚调杆的设置 (17)第二章打印机控制面板 (18)2-1脱机状态下的面板功能操作 (19)1、联机按键与脱机状态 (19)2、装纸 (19)3、跳行 (19)4、跳页 (19)5、退纸 (19)6、正反向微量走纸 (20)7、页首设定 (20)8、设定页起始打印位置（页上空） (21)9、打印模式选择 (21)10、自动撕纸功能（链式纸） (22)11、面板宏命令 (22)12、清除面板宏命令 (22)13、清打印缓冲区 (22)14、打印总复位 (23)2-2面板操作开机功能 (24)1、自检 (25)2、十六进制打印 (25)3、打印模式锁定 (25)4、打印机EDS设置与横向点调整 (25)第三章调整打印机设置 (26)3-1安装打印机驱动程序 (26)1、打印机驱动的安装 (26)2、使用打印驱动程序 (30)3-2打印机EDS设置 (31)1、基本概念 (31)2、面板操作更改EDS设置 (32)3、计算机操作更改EDS设置 (35)3-3 EDS设置的功能 (37)1、EDS1设置 (37)2、EDS2设置 (42)3、EDS3设置（OKI仿真方式有效） (46)3-3横向点调整模式操作 (50)第四章打印机控制码 (51)4-1概述： (51)4-2 ESC/P控制码： (52)4-3 OKI仿真控制码： (57)第五章维护与保养 (60)5-1一般保养与使用注意事项 (60)5-2一般故障与简单处理 (61)第六章附录 (64)6-1打印机规格 (64)6-2并行接口引脚功能 (66)6-3控制码摘要表（ASCII码顺序排列） (67)6-4打印机字符组及代码页 (71)第一章如何安装打印机本章描述如何安装一台新的打印机，步骤如下：z选择放置打印机环境z开箱z安装送纸旋钮z安装盒式色带z安装打印纸z将打印机联到计算机上如果需用打印机可选附件，安装打印机后，请参考附表选件。

star nx-750针式打印机说明书

2、EDS-2 设置 ........................................................... 43
3、EDS-3 设置 ........................................................... 46
4、EDS-4 设置 ........................................................... 48
第2页
Star NX-750 打印机
操作手册
第一章如何安装打印机
本章描述如何安装一台新的打印机，安装步骤如下： z 选择放置打印机环境 z 开箱检查打印机 z 打印机各部分名称 z 安装盒式色带 z 将打印机连到计算机上如需用打印机可选附件，安装打印机后，请参考附表选件。
1-1 打印机放置环境的选择
2、使用点调整模式 ....................................................... 54
第五章打印机控制码 ........................................................... 56
5-1 概述 .................................................................... 56
NX-750
操作手册
24 针高速宽行平推票据打印机 STAR MICRONICS CO.,LT
序言
承蒙惠顾，购得 STAR NX-750 打印机。在使用本机前，请详细阅读本用户手册，以便能正确使用。并且请妥善保存软件光盘，万一不了解打印机的各项性能或发生故障时，软件光盘会给您很大的帮助。

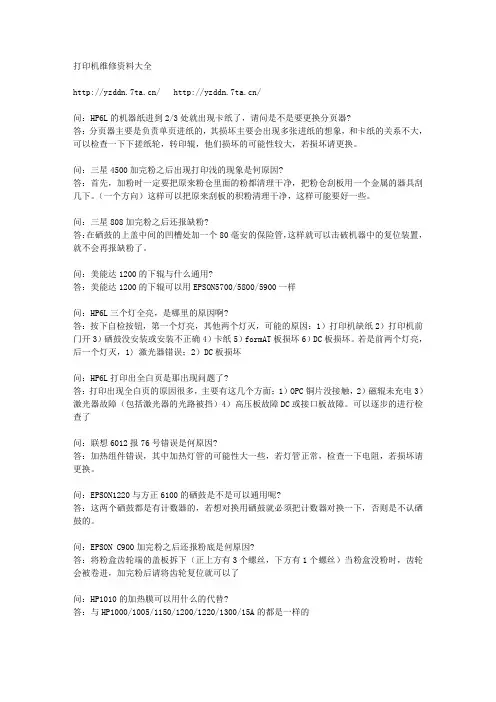

打印机维修资料大全

打印机维修资料大全/ /问：HP6L的机器纸进到2/3处就出现卡纸了，请问是不是要更换分页器?答：分页器主要是负责单页进纸的，其损坏主要会出现多张进纸的想象，和卡纸的关系不大，可以检查一下下搓纸轮，转印辊，他们损坏的可能性较大，若损坏请更换。

问：三星4500加完粉之后出现打印浅的现象是何原因?答：首先，加粉时一定要把原来粉仓里面的粉都清理干净，把粉仓刮板用一个金属的器具刮几下。

（一个方向）这样可以把原来刮板的积粉清理干净，这样可能要好一些。

问：三星808加完粉之后还报缺粉?答：在硒鼓的上盖中间的凹槽处加一个80毫安的保险管，这样就可以击破机器中的复位装置，就不会再报缺粉了。

问：美能达1200的下辊与什么通用?答：美能达1200的下辊可以用EPSON5700/5800/5900一样问：HP6L三个灯全亮，是哪里的原因啊?答：按下自检按钮，第一个灯亮，其他两个灯灭，可能的原因：1）打印机缺纸2）打印机前门开3）硒鼓没安装或安装不正确4）卡纸5）formAT板损坏6）DC板损坏。

若是前两个灯亮，后一个灯灭，1) 激光器错误；2）DC板损坏问：HP6L打印出全白页是那出现问题了?答：打印出现全白页的原因很多，主要有这几个方面：1）OPC铜片没接触，2）磁辊未充电3）激光器故障（包括激光器的光路被挡）4）高压板故障DC或接口板故障。

可以逐步的进行检查了问：联想6012报76号错误是何原因?答：加热组件错误，其中加热灯管的可能性大一些，若灯管正常，检查一下电阻，若损坏请更换。

问：EPSON1220与方正6100的硒鼓是不是可以通用呢?答：这两个硒鼓都是有计数器的，若想对换用硒鼓就必须把计数器对换一下，否则是不认硒鼓的。

问：EPSON C900加完粉之后还报粉底是何原因?答：将粉盒齿轮端的盖板拆下（正上方有3个螺丝，下方有1个螺丝）当粉盒没粉时，齿轮会被卷进，加完粉后请将齿轮复位就可以了问：HP1010的加热膜可以用什么的代替?答：与HP1000/1005/1150/1200/1220/1300/15A的都是一样的问：Q2613的硒鼓的鼓芯与哪个型号的鼓芯通用?答：Q2613是HP1300的硒鼓，他与HP1000/1200/1220的鼓芯可以通用的。

Star 针式打印机 AR-3200 简体中文技术手册

字符点阵
Pica Elite 15 CPI 压缩 Pica 压缩 Elite 上标 / 下标比例体上 / 下标比例体全角汉字半角 ASCII
点阵 (草稿) 24 X 9 24 X 9 16 X 7 24 X 9 24 X 9 16 X 7
点阵 (高密) 24 X 15 24 X 13 16 X 7 24 X 7 24 X 7 16 X 7 24 X n 16 X n
15
6. EE-PROM 模式
6-1. 概述通过把一定的数据写入位于主逻辑板上的 EE-PROM 的方法可以改变以下
所描述的一些设置这种重写 EE-PROM 的模式是为维修人员使用所设计的并不适用于一般用户
EDS (电子 DIP 开关) 设置校正排列不齐在自动装纸时顶空设定在缺纸检测时允许的距离 1) 设置方法有两种方法可设置 EE-PROM 模式 a. 当按住 [跳行] 及 [联机] 钮的同时开机 b. 如果打印机已通电则送 <ESC> <SUB> (09)H 命令 2) 退出方法有两种方法可退出 EE-PROM 模式 a. 关上打印电源开关 b. 用 <ESC> “@” 命令初始化打印机
注: 1.
2. 3.
版权所有无论如何没有 STAR 公司的允许本手册任何形式任何部份的再版都是违法的本手册的内容若有变化不再另行通知我们尽了最大努力确保该手册内容的正确性然而人为编写错误在所难免敬请体谅
2
第一章一般规格
1. 一般规格 2. 外观及结构 3. 控制面版
3-1 开关组合功能 3-2 指示灯错误信息 3-3 EDS 模式设定 4. 并行接口 4-1 一般规格 4-2 接口信号 5. 串行接口(可选件) 5-1 一般规格 5-2 接口信号 5-3 DIP 开关设置 6. EE-PROM 模式 6-1 概述 6-2 特殊控制码的说明 6-3 EE-PROM 图表 6-4 重写 EE-PROM

STAR AR3200+打印机中文技术资料二

S
*1 83026250 上机壳
XBL-15III DS
1
#1 83026252 上机壳
XBL-15III DS
1
80088160 窗口贴
XBL-15III DS
1
S
80060370 品牌标贴
XBL-15III DS
1
S
01903038 镙钉 TAT 3-10 PT-FL
3
S
NPN DASCOM 标贴
NPN 83401230 刻度杆 83400670 固定部件 83400660 右压纸杆 83400650 左压纸杆 83400471 释放杆 83100612 齿轮 82401141 调节杆 81380520 释放轴 81370661 传动轴 80755761 打印头电缆 L 80755751 打印头电缆 S 80531120 固定部件 80530661 固定部件 80530571 弹簧 80511110 弹簧 E065-090-0229 80510931 弹簧 E056-060-0397 04991232 捆扎组件 04991230 捆扎组件 04991204 捆扎线
PT-15XJ JAN
1
OPTION
24
89595010 串并接口转换器
UPC
1
OPTION
-
89590186 自动进纸器
SF-15DJ HK
1
OPTION
89511330 色带
LZ24HD SMH
1
OPTION
89511310 色带
Z24HD SMH
1
OPTION
80
2. 打印机机械
2-1. 组装图
4-1 维修时严禁打开电源 4-2 电源电路异常 4-3 电机故障 4-4 打印头故障 4-5 接口故障

Star—AR3200打印机开关电源原理与维修

Star—AR3200打印机开关电源原理与维修技术类别：打印机发布时间：2009-8-15 人气指数：189Star—AR3200打印机开关电源原理与维修 lSur—AR3200打印机开关电源电路如图、所示。

一、原理简介1．自激振荡电硌通电后，300V的直流电压一路经开关变压器T1的①一②绕组加至开关管Q1的 D极，另一路经启动电阻R2加至Q1的G 极，Q1开始导通，流过T1①一②绕组的电流呈线性增长，T1③一④绕组感应出③正④负的电压。

此电压经C10、R3加至Q1的G 极，使Q1迅速饱和导通。

由于流经T1①一②绕组的电流不能突变，故感应出①负②正的电动势，通过互感作用，感应出③负④正的电动势，经C10、R3加至Q1的G极，使 Q1迅速截止。

随着300V电压经R2、R3对 C10的不断充电．Q1又进入下一轮的开关振荡状态。

‘在Q1截止期间，T1通过⑤一⑥、⑤一⑦绕组释放能量，获得次级所需的各种工作电压。

2．稳压电路稳压电路由Q101、ZDl01、PCI、(22等元件组成。

当开关电源的输出电压升高时，通过取样电阻R1 04、R104加至Q101 b极能电压随之上升，由于Q101 e极电位基本恒定，故流过Q101的c—e的电流增大，PCI 的④、②脚发光二极管亮度增大，使PCI⑤、⑥脚间的等效电阻减小。

T1④一③绕组感应的电压经D2整流、C13滤波后，经R6、PCI 的⑧一⑥脚加至Q2 b极的电压上升，Q2导’通程度加深，Q1的导通时间缩短，T1磁能存储量下降，从而使开关电源次级各绕组输出电压下降。

反之，则稳压过程相反。

3．保护电路 THl为负电流热敏电阻，可有效控制开机瞬间市电整流电路的电流。

D1、R1、C7构成尖峰脉冲吸收电路，可以限制Q1截止期间D极上的反峰电压，防止Q1被高压击穿。

． R8、R7、Q2等构成过流保护电路。

当因某种原因使Q1的电流增大时，R8上的压降随之增大，通过R7加至Q2 b极的电压亦随之增大、当电压高于o．7V时、Q1饱想导通，Q1因G极失电而迅速截止，从而使 Q2不致过流损坏。

打印机维修通用资料(培训精品)

Image Formation System（成像系统）成像系统的工作过程大至上分为两个过程：前期的准备工作，后期的定影成形工作 . 前期的准备工作和后期的定影就相当于打印机的工作原理.

搓纸系统主要由进纸系统和出纸系统构成。。打印纸在整个输纸路中的走动都是有严格的时间范围，超出了这个时间范围，打印机就会报卡纸。而对具体位置的监控则是通过一系列的传感器监测完成的。目前激光打印机中的传感器大部分是光敏二极管元件构成的。
解决方法：
1.最佳湿度RH=50~60%。 2~6.更换。 7.检修高压电源。 8.更换打印介质。
原因：
充电辊表层缺损和感光鼓涂层针孔共同引起
解决方法：
更换充电辊和感光鼓或直接更换粉盒。
原因：
1.感光鼓导电不良。 2.感光鼓与鼓轴销接触不良。
解决方法：
1.更换感光鼓。 2.重新装配鼓轴销，并涂上导电膏。

利用仪表进行测量,要根据不同机型的技术指标，测量各检测点的电阻、电压、电流的数值，判断引起故障的原因。激光打印机电路的结构比较复杂，大多采用脉冲、光电、时序电路，测量时有一定的难度.但激光打印机主控制电路很少发生故障，一般故障大多发生在电源电路、温控元件和光电感应器及机械传动装置等部位。维修时应针对故障发生的部位

Power System（供电系统）供电系统作用于其它5个系统，根据需要，输入的交流电被调控为高压、低压、直流电。高压电一般作用于成像系统。很多打印机的高压板、电源板以及DC控制板被集成在一起。低压电主要用来驱动各个引擎马达，其电压根据需要而定。直流电主要用来驱动DC板上的各种型号的传感器、控制芯片以及CPU等
解决方法：

STAR NX-750打印机说明书

7-2 并行接口引脚功能 ..........................................................69
7-3 RS-232 串并转换器 SPC-8K ..............................................70
1 SPC-8K 转换器引脚功能 ..................................................70
5 EDS-5 设置 ............................................................49
4-4 使用点调整模式调校打印机 ...............................................52
1 进入点调整模式 ........................................................52
1-1 打印机放置环境的选择 .......................................................3 1-2 打印机的开箱检查 ...........................................................4 1-3 打印机外型结构 .............................................................5 1-4 安装打印机 .................................................................6
2 使用点调整模式 ........................................................52

star TSP600打印机说明书

主机接口：用于连接主机
外设驱动接口：连接外设，如收款机等。勿将电话线接于此口
电源接口：连接 AC 适配器。不可在打印机未关的情况下拔出适配器。
卷纸
用户手册
铁氧体磁芯线扎（只用于并行接口模式）
2
撕纸型
电源开关：用于开关打印机
机盖：打开机盖可装换纸机盖开关：将之朝箭头方向按下可打开机盖
卷纸外径：Ø90mm 或更小
的用电器装于同一电路。 z 确认放置打印机的房间不太潮湿。
4
2．消耗品与 AC 适配器
当消耗品用完后，请用下面规定的消耗品。确认使用如下规定的 AC 适配器。
使用不合下面规定的消耗品及 AC 适配器可导致损坏打印机，起火或电击。
（1）卷纸规格
热敏纸厚度：65～85 微米
宽度：79.5±0.5mm(当使用可选的滚筒固定器时为 57.5±0.5mm
控制面板：LED 指示打印机状态，开关用于操作打印机
主机接口：用于连接主机
外设驱动接口：连接外设，如收款机等。勿将电话线接于此口
电源接口：连接 AC 适配器。不可在打印机未关的情况下拔出适配器。
卷纸
口模式）
3
选择放置打印机的位置
在使用前，最好花几分钟时间想想该放之于何处。此时请注意以下几点： z 选择一个坚固水平的地方，以避免让打印机受震动。 z 电源插口须在附近并无阻碍。 z 确认打印机与要连接的主机足够近。 z 确认打印机不暴露于直接的阳光下。 z 确认打印机远离发热器及其它极热的热源。 z 确认周围环境干净，干燥，无尘。 z 确认打印机接于可靠的电源插座，勿将之与复印机，冰箱或其它导致尖峰电压
若需手册的最新版本，请访问：http://www.star-micronics.co.jp/service/frame_sp_spr_e.htm

STAR系列打印机故障现象与面板显示对应表

021-51695081 STAR系列打印机故障现象与面板显示对应表机型热敏电阻故障字车电机故障 AR2400 "高速/高密"灯闪烁 “24*24”灯闪烁 AR3200+ “24*24”灯闪烁 “24*12”灯闪烁 AR4400 “24*16”灯闪烁 AR6400 "高密"灯闪烁 "高速"灯闪烁 CR3240II “12点”+“0点”灯闪烁 “24*24”灯闪烁 AR970 “联机”灯闪烁 “联机”灯闪烁
star售后支持
技术资料
电路板
RAM或EEPROM 故障 “0点”灯闪烁 “0点”灯闪烁 “40仿”灯亮 “缺纸”灯亮 “32*16”灯闪烁 “联机”灯闪烁 “消音/12”+“3点”灯闪烁 “24*24”+“32*16”灯闪烁
AR6600 “12点”灯闪烁 “12点”+“0点”灯闪烁 “12点”+“消音”灯闪烁 AR3200II “24*16”灯闪烁 “24*24”灯闪烁 AR5400‘+’ 机型 AR2400 AR3200+ AR4400 AR6400 CR3240II AR970 AR6600 AR3200II AR5400‘+’ 机型 AR2400 AR3200+ AR4400 AR6400 CR3240II AR970 软件出错软件中断故障 “6点”灯亮 “24*12”灯亮 “6点”灯亮 “32*16”灯亮 “32*32”灯亮 "高密"灯亮 “出纸方向”灯亮 “消音”灯亮 “40仿”灯亮 “32*32”灯亮 “联机”灯亮 “联机”灯亮 “24*12”灯烁 “3点”灯闪烁压纸杆故障 “12点”灯闪烁
机械故障
“40楷”灯亮 CR当前位置 “6点”灯闪烁 “24*16”灯闪烁 “24*24”+“24*16”灯闪烁 “0点”灯闪烁

Star NX-500打印机说明书

工作台应平坦且有足够的空间避免靠近热源避免过度潮湿与灰尘过多避免与电冰箱之类大功率或有干扰的电器用同一电源以保持电源稳定确保电源的电压值为 220V 打印机应最好放置在接近插座的地方便于使用打印机在工作台上要留有足够的走纸空间打印机并行接口连接电缆长度一般应在 2 米范围内用串行接口时可选用 SPC-8K 转换器连接距离可达 10 米
第3页
Star NX-500 打印机
1-2 打印机的开箱检查
打开纸箱对照下图检查箱内部件是否齐全 a.色带盒 b.手册及驱动含驱动盘保修卡 c.磁芯 d.固定扣 e.打印机 f.导纸板
应有 6 件
操作手册
装箱示意图注意如果您在开箱过程中发现缺少以上部件中的一个请您与销售商或服务
中心联系同时请您保存好打印机的机箱和全部的包装品
绪言
绪言
承蒙惠顾，购得 STAR NX-500 打印机。在使用本机前，请详细阅读本用户手册，以便能正确使用。并且请妥善保存这本手册，万一不了解打印机的各项性能或发生故障时，这本手册会给您很大的帮助。
您所购的 STAR NX-500 打印机，STAR 公司将为您提供三年免费保修服务。如出现问题请与当地 STAR 授权维修商联系，或致电北京斯大天星打印维修有限公司。
1 打印纸的使用范围 ..................................................... 12 2 纸张的打印区域 ....................................................... 13 3 链式打印纸的使用 ..................................................... 15 4 蜡纸的使用 ........................................................... 15 2-2 安装链式打印纸 .......................................................... 16 2-3 使用单页纸或多层纸平推进纸 .......................................... 18 2-4 打印机间距调杆的设置 .................................................... 20 第三章打印机控制面板 .......................................................... 21 3-1 控制面板的定义 .......................................................... 22 3-2 联机状态下的面板功能操作 ................................................ 23 3-3 脱机状态下的面板功能操作 ................................................ 25 1 脱机状态下单键功能 ................................................... 25 2 脱机状态下组合键功能 ................................................. 26 3-4 面板操作开机功能 ........................................................ 29 第四章调整打印机设置 .......................................................... 30 4-1 安装打印机驱动程序 ...................................................... 30 1 打印机驱动的安装 ..................................................... 30 2 使用打印驱动程序 ..................................................... 32 4-2 打印机 EDS 设置 .......................................................... 33 1 基本概念 ............................................................. 33 2 控制面板操作更改 EDS 设置 ............................................. 34 3 软件操作更改 EDS 设置 ................................................. 36 4-3 EDS 设置的功能 .......................................................... 37 1 EDS-1 设置 ........................................................... 37 2 EDS-2 设置 ........................................................... 40

star 点阵打印机 SP717 747 系列硬件手册

7. 防止和清除卡纸..30 7-1. 防止卡纸....................................................................................................................................30 7-2. 清除卡纸....................................................................................................................................30 7-3. 松开被上锁的切刀（自动切刀型）........................................................................................31
点阵打印机 SP717 / 747 系列
硬件手册
目录
1. 概述............................................................................................................................................................1 2. 开箱和安装................................................................................................................................................2
2-1. 开箱..............................................................................................................................................2 2-2. 放置打印机..................................................................................................................................3 2-3. 注意事项......................................................................................................................................4 2-4. 维护..............................................................................................................................................4 3. 部件与术语................................................................................................................................................5 4. 安装............................................................................................................................................................6 4-1. 连接打印电缆到计算机..............................................................................................................6 4-2. 连接打印机电缆..........................................................................................................................7 4-3. 安装打印机软件........................................................................................................................10 4-4. 连接外设....................................................................................................................................11 4-5. 连接电源线................................................................................................................................12 4-6. 打开电源....................................................................................................................................13 4-7. 安装电缆....................................................................................................................................14 4-8. 安装开关保护片........................................................................................................................14 5. 安装色带和纸..........................................................................................................................................15 5-1. 安装色带....................................................................................................................................15 5-2. 装纸............................................................................................................................................16 5-3. 安装纸宽调节片........................................................................................................................18 6. 控制面板和其它功能..............................................................................................................................21 6-1. 控制面板....................................................................................................................................21 6-2. 基本显示....................................................................................................................................21 6-3. 故障............................................................................................................................................22 6-4. 调整模式....................................................................................................................................24

STAR SP320打印机保养与维修经验

主轴齿轮向外推出约２毫米，利用剩余的齿轮咬合，完全可以使用，处理后可以达到原厂齿轮使用寿命的８％以上，相当于一个０
新的齿轮，节约效果十分明显。
试工作稳定，而目使用寿苛远大于Ｊ池嬲
件。
七、开机后打印头往复动作不停机此现象系主板故障引起。主板故障自身出现的质量问题很
、
日常保洁
有的故障三极管替换就能修复该故障。二、打印头排线断对于打印头排线断裂，一般的解决办法是更换打印头，ＳＡＰ２印机打印头价格在６００元，更换成本高，而且ＴＲＳ３丁０至７０
换下的打印头除打印针可以利用以外，其他部件无法使用。经过
重时造成关键部分不清晰，车主由于金额等因素无法报销等。这就
需要将打印头拆下清洗。采用常规方式用毛刷湖酯清洁，污染较重的可直接将ｉ头摘下，到超声波清洗机中清洁，效果很好。Ｔ１ｌ］放
芯、电源板和主板。机芯由齿轮组、字车驱动板、字车电机、打印头等几部分组成。在日常使用过程中，由于机械部件的磨损和
少，主要是用户的错误操作和使用环境有关。用户使用打印机热拔插接口线是非常容易损坏主板的，轻则损坏接口芯片，则主板重
五、字车托架损坏故障现象：字车托架与程序轮之间联动划片磨损，经检查发现划片经常只残余不足三分之二，已经不能正常进入程序轮，开机自检卡死后即报警。一般的解决办法是更换整套字车托架，
拿下打印头后盖，卸下电磁铁就可以看见排线电路板，在断裂的排线焊点上焊上一根ＩＥ，剪到合适长度并用胶水固定在排线Ｄ线上，在将排线插头处小心的刮开露出铜箔，并将另一端焊在铜箔上，就可以满足使用要求。但要注意焊接时速度一定耍快，不要把铜箔基础的塑料板焊化，否则无法将其插入字车驱动板。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

STAR系列打印机维修资料(一)打印乱码适用于通用打印机一、在WINDOWS下打印乱码1、检查驱动程序是否安装/选择正确。

2、在“设备管理器”中检查“端口”的设置是否为“打印机端口（LPT1）”（不能是“ECP 打印机端口（LPT1）”）二、在UNIX下打印乱码把打印机EDS设置中的“脉冲时钟”项改为“非常规”试试。

适用于票据/存折打印机一、在WINDOWS下打印乱码1、检查驱动程序是否安装/选择正确。

2、检查驱动与仿真是否匹配。

如果驱动与仿真不匹配一定会打印乱码。

ESC/P或LQ仿真：需用STAR公司的CR3240、AR5400、AR4400等驱动。

OKI仿真：需用OKI5330驱动。

PR50仿真：需用PR50驱动。

一般情况下建议用户选用ESC/P仿真配STAR驱动。

3、在“设备管理器”中检查“端口”的设置是否为“打印机端口（LPT1）”（不能是“ECP 打印机端口（LPT1）”）二、在UNIX下打印乱码把打印机EDS设置中的“脉冲时钟”项改为“非常规”试试。

(二)怎样提高打印速度适用于AR6400和AR6600通用打印机1、通过打印机的面板设定：在脱机状态（“联机”灯不亮）按一下[打印选择]键切换高密、高速。

2、通过软件设置：用鼠标右键单击打印机驱动图标，选择“属性”将“图形”选项卡中的分辩率设为120*180，但建议使用180*180（分辨率越低打印速度越快，打印质量越差）；将“设备”选项卡中的“打印品质”设为草稿。

3、在打印机的EDS设置中把“图象方向”设置为“双向”4、如果为单页纸打印，则把打印头间隙设在第2档。

（多层纸打印速度比单张纸慢）适用于其它通用打印机及票据打印机1、在有纸状态下按[跳行]键，可以切换高密、高速或超高速（高密和高速的灯全灭为超高速）。

2、通过软件设置：用鼠标右键单击打印机驱动图标，选择“属性”将“图形”选项卡中的分辩率设为120*180，但建议使用180*180（分辨率越低打印速度越快，打印质量越差）；将“设备”选项卡中的“打印品质”设为草稿。

3、在打印机的EDS设置中把“图象方向”设置为“双向”4、如果为单页纸打印，则把打印头间隙设在第2档（多层纸打印速度比单张纸慢）适用于存折打印机1、在有纸状态下按[柜员1]键切换高密、高速。

2、通过软件设置：用鼠标右键单击打印机驱动图标，选择“属性”将“图形”选项卡中的分辩率设为120*180，但建议使用180*180（分辨率越低打印速度越快，打印质量越差）；将“设备”选项卡中的“打印品质”设为草稿。

3、如果为单页纸打印，则把打印头间隙设在第2档（多层纸打印速度比单张纸慢）(三)不打印1、检查打印机电源是否打开，电缆线是否插紧。

2、检查打印机是否已经装纸，联机灯是否已经亮了。

3、检查电脑是否已经安装了打印驱动程序4、在电脑的“设备管理器中”检查“端口”是否为“打印机端口（LPT1）”（不能是“ECP 打印机端口（LPT1））。

5、在电脑主机的BIOS中检查并口是否选择为SPP或Normal(四)缺横线缺横线的故障一般是由于断针或某根针出针不正常造成的，这需要把打印机送到得实维修中心维修。

(五)竖线不直AR3200+、AR3200II：1、先装好宽行打印纸，关掉打印机，然后同时按下[装纸/出纸/退纸]和[联机]钮开机，打印机会打印出操作提示和测试数据。

2、在操作过程中，打印机将前后送纸，给你检查打印是否对齐。

3、用[宋体]钮和[字间空距]钮校正打印。

[宋体]钮将第二次打印位置调近至左边；[字间空距]按钮校正第二次打印位置调近至右边。

4、当打印的“|”字符互相形成一连续直线时，即表示该模式的双向打印已被校正。

5、欲选择下一个双向校正测试，请按[跳行]钮。

若按[装纸/出纸/退纸]则选择上一个测试项。

测试在“高密”、“高速高密”、“草稿”及“汉字”模式中循环。

6、按[联机]钮退出。

AR2400：1、先装好宽行打印纸，关掉打印机，然后同时按下[跳行]和[联机]钮开机，打印机会打印出操作提示和测试数据。

2、在操作过程中，打印机将前后送纸，给你检查打印是否对齐。

3、用[宋体]钮和[字间空距]钮校正打印。

[宋体]钮将第二次打印位置调近至左边；[字间空距]按钮校正第二次打印位置调近至右边。

5、欲选择下一个双向校正测试，请按[跳行]钮。

测试在“高密”、“高速高密”、“草稿”及“汉字”模式中循环。

6、按[联机]钮退出。

CR3240：1、先装好宽行打印纸，关掉打印机，然后同时按下[装纸/出纸/退纸]和[联机]钮开机，打印机会打印出操作提示和测试数据。

2、在操作过程中，打印机将前后送纸，给你检查打印是否对齐。

3、用[装纸/出纸/退纸]钮和[跳行]钮校正打印。

[装纸/出纸/退纸]钮将第二次打印位置调近至左边；[跳行]按钮校正第二次打印位置调近至右边。

4、当打印的“|”字符互相形成一连续直线时，即表示该模式的双向打印已被校正。

5、欲选择下一个双向校正测试，请按[联机]钮。

测试在“高密”、“高速高密”、“草稿”及“汉字”模式中循环。

6、按[字间空距]钮退出。

CR3240II、AR6600：1、先装好宽行打印纸，关掉打印机，然后同时按下[装纸/出纸/退纸]和[联机]钮开机，打印机会打印出操作提示和测试数据。

2、在操作过程中，打印机将前后送纸，给你检查打印是否对齐。

3、用[打印选择]钮和[字间空距]钮校正打印。

[打印选择]钮将第二次打印位置调近至左边；[字间空距]按钮校正第二次打印位置调近至右边。

4、当打印的“|”字符互相形成一连续直线时，即表示该模式的双向打印已被校正。

5、欲选择下一个双向校正测试，请按[跳行]钮。

若按[装纸/出纸/退纸]则选择上一个测试项。

6、按[联机]钮退出。

AR5400、AR5400+：1、按下[页首]钮不放的同时开机，2至3秒后松开按键，然后装上打印纸即进入EDS 及纵向校正参数设置。

第一项、打印机会询问您是否需要修改EDS参数，请在此时按[跳行]钮选择不进入。

第二项、打出三种插入单页纸等待的时间和选择方式，请您任选一种。

第三项、请您选择出纸方向，并打出两种方式任您选择。

第四项、打出“正常”和“存折”两种打印模式任您选择。

第五项、此时才到了真正需要的设置双向测试及纵向校正，请您按[装纸/退纸]钮进入。

2、打印机会先打印出12项内容，然后再打印这12项中的第一项等待校正。

3、用[装纸/退纸]钮和[跳行]钮校正打印。

[装纸/退纸]钮将第二次打印位置调近至左边；[跳行]按钮校正第二次打印位置调近至右边。

5、欲选择下一个双向校正测试，请按[联机]钮。

6、按[页首]钮退出。

注意：单层纸和多层纸调整是分开的，互相不影响，要保证调整和应用的一致。

纸厚调节杆在刻度在3以上为多层纸。

AR5400TX：1、按下[页首]钮不放的同时开机，直至打印头移动时松开按键。

2、装纸后打印机开始打印，停止打印后，开始依次按[跳行]钮，打印机也依次打印出各项设置，直到打出双向测试及纵向校正这几个字后，再按[装纸/退纸]键确认，将打印出测试项。

3、如果选择单层纸校正请按[装纸/退纸]确认，若校正多层纸，先按[跳行]键后，再按[装纸/退纸]钮。

4、用[装纸/退纸]钮和[跳行]钮校正打印。

[装纸/退纸]钮将第二次打印位置调近至左边；[跳行]按钮校正第二次打印位置调近至右边。

5、当打印的“|”字符互相形成一连续直线时，即表示该模式的双向打印已被校正。

6、欲选择下一个双向校正测试，请按[联机]钮。

7、按[页首]钮退出。

注意：单层纸和多层纸调整是分开的，互相不影响，要保证调整和应用的一致。

纸厚调节杆在刻度在2以下为单层纸，刻度在3以上为多层纸。

AR6400:1、打开打印机前面盖。

2、按下[联机]和[装纸/退纸]不放的同时开机，直至打印头开始移动时松手。

水平装入A4纸，打印机开始打印，若打印机将纸退出，将纸放平重新装入。

3、纵向校正模式有：“汉字高密”、“汉字高速”、“西文高密”、“西文高速”、“图像高密”、“图象高速”，可以用[装纸/退纸]依次选择这几项设置，想调整哪一项设置，就在谁后面按[跳行]键进入。

4、如果选择单层纸校正请按[跳行]确认，若校正多层纸，先按[装纸/退纸]键后，再按[跳行]钮。

5、用[装纸/退纸]钮和[打印选择]钮校正打印。

[打印选择]钮将第二次打印位置调近至左边；[装纸/退纸]按钮校正第二次打印位置调近至右边。

6、当打印的“|”字符互相形成一连续直线时，即表示该模式的双向打印已被校正。

按[跳行]，会提示你是否保存，如保存再按[跳行]键，否则先按[装纸/纸纸]再按[跳行]。

当各个模式都满意后可按[联机]键退出。

注意：单层纸和多层纸调整是分开的，互相不影响，要保证调整和应用的一致。

纸厚调节杆在刻度在2以下为单层纸，刻度在3以上为多层纸。

AR1000:1、打开打印机前面盖。

按下[联机]和[柜员II]键开机，打印头开始移动时松手。

2、水平装入A4纸，若打印机将纸退出，将纸放平重新装入。

3、纵向校正模式有：“汉字高密”、“汉字高速”、“西文高密”、“西文高速”、“图像高密”、“图象高速”，可以用[柜员II]依次选择这几项设置，想调整哪一项设置，就在谁后面按[柜员I]键进入。

4、如果选择存折校正请按[柜员I]确认，若校正多层纸，先按[柜员II]键后，再按[柜员I]钮。

5、用[存折/多联]钮和[柜员II]钮校正打印。

[存折/多联]钮将第二次打印位置调近至左边；[柜员II]按钮校正第二次打印位置调近至右边。

6、当打印的“|”字符互相形成一连续直线时，即表示该模式的双向打印已被校正。

按[柜员I]，会提示你是否保存，如保存再按[柜员I]键，否则先按[柜员II]再按[柜员I]。

当各个模式都满意后可按[联机]键退出。

AR4400：1、先装好宽行打印纸，关掉打印机，然后同时按下[跳页]和[联机]钮开机，打印机会打印出操作提示和测试数据。

2、在操作过程中，打印机将前后送纸，给你检查打印是否对齐。

3、用[跳页]钮和[跳行]钮校正打印。

[跳页]钮将第二次打印位置调近至左边；[跳行]按钮校正第二次打印位置调近至右边。

4、当打印的“|”字符互相形成一连续直线时，即表示该模式的双向打印已被校正。

5、欲选择下一个双向校正测试，请按[联机]钮。

测试在“高密”，“高速高密”和“草稿”模式中循环。

6、按[装纸/出纸/退纸]钮退出。

(六)页首太大或太小AR3200II页首设置方式：必须在重新装纸后，才能进行页首设置。

若打印机中原来有纸，则须将纸退出，重新装纸之后，以步骤设置新页首。

1、按[联机]钮置脱机。

2、用微量正向走纸或微量逆向走纸将纸移动到所需要设定的页首位置。

正向微量走纸/逆向微量走纸：1）按下[联机]钮置脱机。

2）按下[联机]钮不放。

STAR系列打印机维修资料

合集下载
