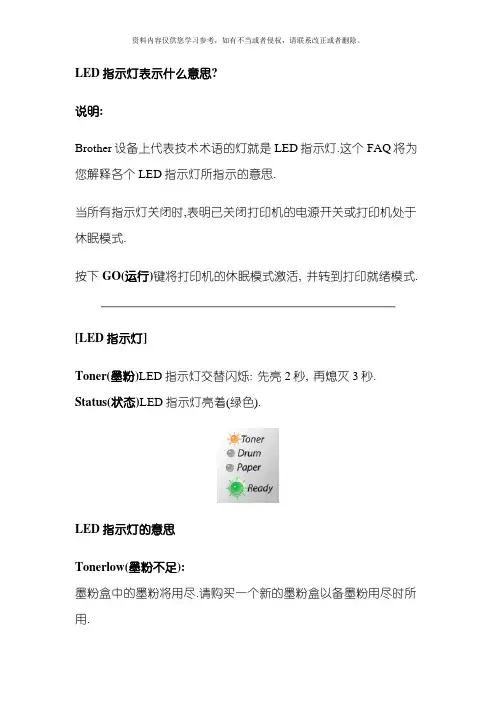

LED指示灯表示什么意思?说明:Brother设备上代表技术术语的灯就是LED指示灯.这个FAQ将为您解释各个LED指示灯所指示的意思.当所有指示灯关闭时,表明已关闭打印机的电源开关或打印机处于休眠模式.按下GO(运行)键将打印机的休眠模式激活, 并转到打印就绪模式.[LED指示灯]Toner(墨粉)LED指示灯交替闪烁: 先亮2秒, 再熄灭3秒. Status(状态)LED指示灯亮着(绿色).LED指示灯的意思Tonerlow(墨粉不足):墨粉盒中的墨粉将用尽.请购买一个新的墨粉盒以备墨粉用尽时所用.[LED指示灯]Toner(墨粉)LED指示灯亮着.LED指示灯的意思Tonerlifeend(墨粉用尽):请更换一个新的墨粉盒。

要查看如何更换墨粉盒点击这里. Cartridgeerror(墨粉盒安装错误):墨粉盒安装不正确.从设备中拿出墨粉盒,再重新放回到设备中.[LED指示灯]Drum(硒鼓)LED指示灯亮着.LED指示灯的意思Cleandrumunit( 清洁硒鼓单元) :需要清洁电晕丝.要查看如何清洁电晕丝点击这里.[LED指示灯]Drum(硒鼓)LED指示灯交替闪烁: 先亮2秒, 再熄灭3秒. Status(状态)LED指示灯亮着(绿色).LED指示灯意思Drumlifeendsoon(硒鼓寿命将尽):硒鼓寿命将尽.我们建议您购买一个新的硒鼓单元来更换现在的这个.要查看如何更换硒鼓单元点击这里[LED指示灯]Toner(墨粉)LED和Drum( 硒鼓) LED指示灯交替闪烁: 先亮2秒,再熄灭3秒.Status(状态)LED指示灯亮着(绿色).LED指示灯的意思Tonerlow(墨粉不足):墨粉盒中的墨粉将用尽.请购买一个新的墨粉盒以备墨粉盒用尽时所用.请尽快更换硒鼓单元:硒鼓单元寿命将尽.我们建议您购买一个新的硒鼓单元来更换现在的这个.查看如何更换硒鼓单元点击这里.[LED指示灯]Paper( 纸张) LED指示灯亮着.LED指示灯意思Nopaper( 无纸张) :把纸张放入纸盒。

兄弟7010使用维护手册

兄弟7010使用维护手册

i
安全注意事项
本使用说明书使用以下图标。 警告如何免可能的人身伤害。 电源危险图标警告您避免可能的电击。 高温表面图标警告您切勿触摸高温的设备部件。 注意详细说明了您必须遵循或避免的步骤以防止损坏设备或其他部件。 不正确的设置图标提醒您与打印机不兼容的设备和操作。 注释将告诉您应如何对处理可能出现的状况，或提供当前操作如何与其它功能一起工作的 提示。
使用自动进稿器 (ADF) （仅适用于 DCP-7025）.............................................................................1-4
使用扫描仪平板 .............................................................................................1-5 关于纸张 ..............................................................................................................1-6
为避免受伤，请勿将手放在文档 盖或扫描仪盖下面的边缘。
为避免受伤，切勿触碰如图中所 示的阴影区域。
当挪动设备时，请抓住扫描仪下 的侧面把手。 切勿抬起扫描仪底 部移动设备。
仅适用于 DCP-7025
严禁在本产品附近使用含可燃性气体的喷雾器。否则可能会导致火灾或电击。
请勿使用吸尘器清除散落的墨粉。 否则会导致墨粉灰点燃吸尘器内部，引起潜在火灾。 请用一块干的无绒抹布仔细清除墨粉灰，并根据当地的法律法规处理废弃的墨粉。
2 开始
初始设置 ..............................................................................................................2-1 设置纸张类型 .................................................................................................2-1 设置纸张大小 .................................................................................................2-1 设置蜂鸣器音量 .............................................................................................2-2 节墨模式 ........................................................................................................2-2 休眠时间 ........................................................................................................2-3 设置液晶显示屏的对比度 ...............................................................................2-3 打印用户设置列表 ..........................................................................................2-3
打印机保养和维护工作

打印机保养和维护工作

打印机保养和维护工作
打印机的保养和维护工作是确保打印机能够正常运行并延长其使用寿命的关键步骤。

下面列举了打印机保养和维护的一些重要工作：
1. 清洁打印机：定期清理机器表面和内部零部件，包括打印头、墨盒、进纸通道、传动带等。

可以使用软布擦拭或吹气罐清除灰尘和污垢。

2. 使用正确的墨盒或碳粉：确保使用与打印机兼容的墨盒或碳粉，并按照说明正确安装。

如果墨盒或碳粉干燥或过期，应及时更换。

3. 定期校准和校正：打印机需要定期进行校准和校正，以确保打印质量和颜色准确。

4. 清理打印头：如果打印质量出现问题，例如出现条纹或空白线条，可能是打印头堵塞。

可以使用清洁卡或特定清洁液清洁打印头。

5. 控制纸张品质：使用高质量的纸张并正确放置纸张，防止纸张滞留或卡纸。

6. 更新驱动程序和固件：定期检查打印机制造商的网站，确保安装最新的驱动程序和固件，以提高打印机的性能和稳定性。

7. 避免过度使用：避免长时间过度使用打印机，适当控制打印
量，这样可以减少机器的磨损和故障率。

8. 定期检查和维修：定期检查打印机的各个部件，如传动带、皮带、滚轮等，有磨损或损坏时及时更换。

以上是保养和维护打印机的一些基本工作，通过定期进行这些工作可以保持打印机的良好状态，并延长其使用寿命。

兄弟(Brother)打印机维护简介

兄弟(Brother)打印机维护简介

30
故障判断
纵向白道
1，激光窗口沾污 2，硒鼓损坏 处理办法： 清洁激光窗或更换 硒鼓
31
故障判断
打印重印
1，定影单元加热辊沾污 2，消影单元坏或毛刷脏 3，高压板故障
32
故障判断
打印有底灰
1、硒鼓寿命到期 2、墨粉耗尽或显影端子损坏 3、其他原因 排除耗材的原因，则有可能 是打印机内部高压触点等部 件故障。
此时应首先检查电脑并口或USB口及电缆线是否有问题。
2、若能确定电脑并口或USB口及电缆线均无问题， 机器又处于正常等待状态， 则基本可以断定机器并口或USB口出了故障。
23
软硬件问题判断 3. WINDOWS打印检测： 在WINDOWS中打印一些简单的纯文字文档，看看是 否有乱码或错误出现。
24
16
替代法：用新的部件代替机器中的某个部件，这是平时 在维修中用得较多的方法。有时在维修过程中，对一时 难以准确判定哪个部件是否损坏，手头上又没有专用的 检测仪器，此时，可以分析故障大致可能发生的部位， 采用新的部件暂时替换，并以替代后的效果判断是否有 效。
17
软硬件故障判断
18
软硬件故障判断
2
维修是一项技术性很高的工作，需要：
1、扎实的理论知识， 2、丰富的实践经验及不断的积累、提高， 3、具有刻苦钻研、勤于思考的精神。
3
由于机器内电路板都采用了许多集成 电路，给维修工作增加了难度和技术 含量。所以在维修时，一定要正确掌 握检查和判断故障的思路和方法。不 能盲目拆解和更换部件，以免扩大故 障和多个无效件。
14
面板法：一种比较直观的方法，它是利用LCD显 示屏中显示出的代码信息，采取相应的方法排除故障。 当然，并不是所有的“报错”信息都百分之百的正确， 有一些故障，是由其他故障的连锁反应引起的。尽管如 此，代码信息对于维修人员还是有很大帮助的。
兄弟HL-2045维修手册

兄弟HL-2045维修手册

盛年不重来，一日难再晨。

及时宜自勉，岁月不待人。

一、关于打印机纸箱中有什么？拆开打印机包装时，检查是否有以下的部件。

1 打印机2 硒鼓单元和墨粉盒组件3 快速设置指导手册4 随机光盘5 电源线保修卡已放在包装箱内A．接口电缆接口电缆不是标准附件。

请为要使用的接口购买合适的接口电缆（usb、并行或网络）。

1 usb 电缆（适用于windows 98/me 和windows 2000/xp用户）。

请勿使用长度超过2.0 米的usb 接口电缆。

请勿将usb 电缆连接到无源的集线器或mac键盘上。

使用usb 电缆时，确保将其连接到计算机的usb连接器上。

2 并行接口请勿使用长度超过2.0 米的并行接口电缆。

使用与ieee 1248 兼容的屏蔽接口电缆。

3 网络电缆（适用于hl-2075n）使用直通5号（或更新型号）双绞电缆连接10base-t或者100base-tx快速以太网网络。

B．前视图1 面向下出纸伸长托板（托纸板）2 控制面板3 手动进纸槽4 手动进纸导纸板5 纸盒6 电源开关7 前盖8 正面向下出纸托盘C．后视图1 后盖2 电源连接器3 10/100base-tx端口(hl-2075n)4 并行接口连接器5 侧盖6 led （发光二极管） (hl-2075n)7 usb 接口连接器打印机图例基于hl-2075n。

定位打印机使用打印机前，请阅读以下内容。

A．电源在推荐的电源范围内使用打印机。

电源：交流220 － 240v， 50/60hz电源线，包括加长线，其长度不应该超过5 米。

请勿与其他大功率电器共享相同的电源线路，例如：空调、复印机、碎纸机等。

如果您无法避免和这些设备一起使用打印机，我们推荐您使用变压器或高频噪声过滤器。

如果电源不稳定，使用稳压器。

B．环境1 应该在容易触及的电源插座附近安装打印机，如果有紧急状况时可以方便地将打印机插头从电源插座中拔下。

2 仅在以下温度范围和湿度范围内使用打印机：1) 温度： 10℃－ 32.5℃2) 湿度： 20%－ 80% （无凝结）3 应该在通风良好的房间使用打印机。

兄弟打印机维修资料

兄弟打印机维修资料

∙摘要:兄弟7010.7420..... 维修模式MFC7420依次按功能/设定键和启动键。

再按四次▲ 键使机器进入维修模式。

【提示】在带数字键盘的传真型号中，也可按功能/设定， * 2 8 6 和 4 键使机器进入维修模式。

在设备鸣叫约1 ...∙∙兄弟7010.7420..... 维修模式MFC7420依次按功能/设定键和启动键。

再按四次▲ 键使机器进入维修模式。

【提示】在带数字键盘的传真型号中，也可按功能/设定， * 2 8 6 和 4 键使机器进入维修模式。

在设备鸣叫约1 秒钟后，屏幕显示，说明设备已处于维修模式的初始期。

表明设备随时接受键盘输入。

从8.2 部分中选出一个维修模式功能，在控制面板的数字盘上输入相应的两位数功能代码。

（各维修模式的功能在8.4 部分中有详细介绍。

）注: ? MFC7420要使机器退出维修模式，回到待机状态，可在维修模式初始期，连续按9 键两次。

? DCP7010/7025要使机器退出维修模式，回到待机状态，可在维修模式初始期，用键和设定键连续输入9 两次。

（对于不带数字键的型号，按键数次，显示输入的数字代码，然后按设定。

每个数字代码输入都重复此操作。

）? 在只输入一位数字后，按停止/退出键的话，则机器回到维修模式的初始期。

? 当输入无效的功能代码时，机器将仍处于维修模式的初始期。

DCP7010/7025（1）依次按功能，启动，功能和▲键。

液晶显示屏显示“ MAINTENANCE﹡﹡”。

（2）请按启动键数次直至显示屏显示想要输入的代码。

然后按设定键。

（3）可按停止/退出键使机器返回到待机状态。

在可供用户使用的功能结束后，机器自动的进入待机状态。

功能代码功能参考部分（页）01 1EEPROM 参数初始化 8.4.1 (8-5)05 扫描补偿数据打印页 8.4.2 (8-6)06 CIS 单元位置固定以便传输 8.4.3 (8-8)08 自动进稿器性能测试 8.4.4 (8-9)09 测试图案1 8.4.5 (8-10)10 固件开关设定 8.4.6.1 (8-11)11 固件开关数据的打印 8.4.6.2 (8-14)12 LCD 的操作检查 8.4.7 (8-16)13 控制面板电路板的操作检查 8.4.8 (8-17)32 传感器操作检查 8.4.9 (8-18)53 接收数据的传送功能 8.4.10 (8-20)54 扫描开始/结束位置的微调 8.4.11 (8-22)55 白色级别数据的获取和扫描器扫描范围的设定 8.4.12 (8-24)67 送纸和出纸测试 8.4.13 (8-24)74 EEPROM 自定义 8.4.14 (8-25)80 设备日志的显示 8.4.15 (8-26)82 设备错误代码显示 8.4.16 (8-28)87 传输日志输出到电话线 8.4.17 (8-28)——内存安全模式的取消（不适用于日本版） 8.4.18 (8-29)7420和2820的清零方法方法：1、请确保前盖打开然后按控制面板上的Option(选项)键。

兄弟7500系列高级维修资料说明书

兄弟7500系列高级维修资料说明书

纸张处理................................................................................ 15 装入纸张 ....................................................................................16 将纸张装入纸盒并进行打印...............................................................17 将纸张装入单张进纸托板并进行打印.......................................................20 纸张设置 ....................................................................................27 更改纸张尺寸和纸张类型.................................................................28 更改检查纸张尺寸设置...................................................................29 推荐打印介质 ................................................................................30 装入原稿 ....................................................................................31 将原稿装入自动进稿器 (ADF).............................................................32 将原稿放到平板扫描器上.................................................................33 非扫描和非打印区域 ..........................................................................34 使用特殊纸张 ................................................................................3her 设备之前.................................................................. 1 通知 .........................................................................................2 注释说明 .....................................................................................3 商标 .........................................................................................4 重要注释 .....................................................................................5
兄弟mfc-7420-dcp-7010-7025维修手册p2.

兄弟mfc-7420-dcp-7010-7025维修手册p2.

3.2.2.4 纸张输出在感光硒鼓上打印的影像被转印到纸张上之后，纸张被送入定影单元将尚未固定的墨粉固定到纸张上。

此后，纸张从定影单元中排出。

出纸调节器检测纸张是否正常排出。

纸张通过加热辊输出后，后盖带动纸张旋转，通过出纸辊组件正面向下输出到顶部出纸盒。

3.2.2.5 硒鼓单元 感光硒鼓形成隐藏静电影像并在硒鼓表面显影出图像。

初级充电器在硒鼓表面形成均匀的电荷。

(1) 电晕丝在硒鼓上形成离子。

(2) 格栅把离子电荷均匀分布在硒鼓表面。

转印辊把墨粉影像从硒鼓表面转印回到纸张上。

清洁器拭去感光硒鼓上的纸张灰尘或污垢。

Paper eject actuator压力辊Pressure roller3.2.2.6 墨粉盒以墨粉在感光硒鼓上显影隐藏静电影像并形成可视影像。

墨粉用尽模式在覆盖率为5%时，墨粉盒的使用寿命为初始；1500页，标准；2500页。

如果在低效率打印时，墨粉用尽前指示灯上将显示“TONER EMPTY”（墨粉用尽），因为辊的旋转，显影辊的表面或其他墨粉密封件已老化。

硒鼓旋转的上限为45,000 = 3000 页 x 15 转。

下表显示了若用A4打印的可打印页数。

墨粉寿命 = 15a x 3000 / ( 4.3 x (a - 1) + 15 ) a :页/ 作业墨粉寿命+ON/OFF = 15a x 3000 / ( 4.3x (a - 1) + 15+ 8))墨粉寿命 (机械限定) :3000( 1页/ 作业新的墨粉检测装置打印机通过传感器检测墨粉的剩余量并通过墨粉指示灯亮向用户显示更换墨粉盒时间。

在低效率打印持续时间较久时，会出现如墨粉泄漏和影像缺点问题。

为防止此类问题，打印机装备了墨粉指示灯功能，在墨粉用到一定程度，墨粉指示灯会亮并向客户提示。

当更换上一个新的墨粉盒时，打印机通过新墨粉检测开关检测墨粉盒被更新，墨粉指示灯灭。

检测新墨粉盒装置如下:(1)在硒鼓单元里安装墨粉盒（全新），然后再装入打印机。

兄弟BROTHERlF6012MFP激光打印机维修手册-维修与故障处理(doc65)

兄弟BROTHERlF6012MFP激光打印机维修手册-维修与故障处理(doc65)

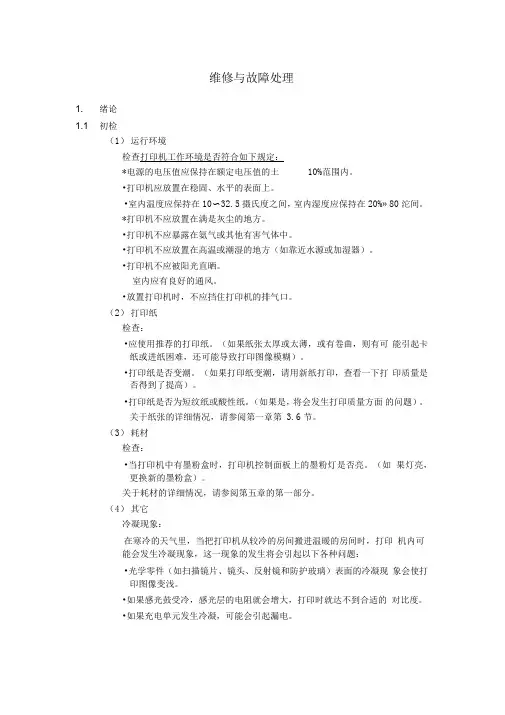

维修与故障处理1. 绪论1.1 初检（1）运行环境检查打印机工作环境是否符合如下规定：*电源的电压值应保持在额定电压值的土10%范围内。

•打印机应放置在稳固、水平的表面上。

•室内温度应保持在10〜32.5摄氏度之间，室内湿度应保持在20%» 80沱间。

*打印机不应放置在满是灰尘的地方。

•打印机不应暴露在氨气或其他有害气体中。

•打印机不应放置在高温或潮湿的地方（如靠近水源或加湿器）。

•打印机不应被阳光直晒。

♦室内应有良好的通风。

•放置打印机时，不应挡住打印机的排气口。

（2）打印纸检查：•应使用推荐的打印纸。

（如果纸张太厚或太薄，或有卷曲，则有可能引起卡纸或进纸困难，还可能导致打印图像模糊）。

•打印纸是否变潮。

（如果打印纸变潮，请用新纸打印，查看一下打印质量是否得到了提高）。

•打印纸是否为短纹纸或酸性纸。

（如果是，将会发生打印质量方面的问题）。

关于纸张的详细情况，请参阅第一章第3.6节。

（3）耗材检查：•当打印机中有墨粉盒时，打印机控制面板上的墨粉灯是否亮。

（如果灯亮，更换新的墨粉盒）。

关于耗材的详细情况，请参阅第五章的第一部分。

（4）其它冷凝现象：在寒冷的天气里，当把打印机从较冷的房间搬进温暖的房间时，打印机内可能会发生冷凝现象，这一现象的发生将会引起以下各种问题：•光学零件（如扫描镜片、镜头、反射镜和防护玻璃）表面的冷凝现象会使打印图像变浅。

•如果感光鼓受冷，感光层的电阻就会增大，打印时就达不到合适的对比度。

•如果充电单元发生冷凝，可能会引起漏电。

•进纸通道表面和分离垫表面的冷凝会引起进纸困难。

如果发生了冷凝现象，打印几张纸或在室内放置2小时，使其达到室温后再使用。

如果硒鼓从寒冷的房间拿到温暖的房间后马上打开包装，其内部就会发生冷凝，这将导致打印图像错误。

提醒用户要等到硒鼓组件达到室温后再打开包装，这要等1〜2个小时。

1.2 维护过程中的注意事项为了避免因误操作而引出其它问题，在操作过程一定要遵循以下注意事项：公警告：(1) 在检查打印机内部的任何部件以前，一定要关闭电源开关，并从插座上拔出电源插头。
