PR2打印机维修手册

PR-2存折打印机维修技巧在存折打印机领域，pr-2打印机以其优越的技术性能在金融领域广泛使用，成为金融电子化设备中又一个新的亮点。

它是集机械、电子、光学为一身的高新技术设备，易于操作，打印效果完美。

本文针对其在使用维护中的常用操作和常见故障处理方法做一个介绍。

一、维护中常用操作1．打印机参数设置（1）同时按“station1”和“station2”键开机，自检结束后，释放按键。

（2）插入一张A4纸，按照打印出的提示进行操作。

说明：检测打印机参数设置的正确性；并能判断其是否断针。

2．光电管参数调整（1）打开打印机顶盖，打印头移到最左边，同时按三个键开机。

当蜂鸣器响后，释放按键，机器进入设置状态。

（2）关上顶盖，按“station1”键两次，“station2”灯亮后，放入A4纸并按“station2”键。

A4纸进入后又退出。

（3）插入A4纸，打印出光电管参数。

3．调整纵向打印对齐（1）打开打印机顶盖，打印头移到最左边，同时按三个键开机。

当蜂鸣器响后，释放该键，机器进入设置状态。

（2）关上顶盖，按“station1”键一次。

（3）再按“station2”键一次。

（4）放入A4纸，打印机按照不同的打印质量打印上下两行H字符，并退纸。

（5）按“station1”键，下排H字向右移动，上排H字不动。

（6）按“station2”键，下排H字向左移动，上排H字不动。

（7）重复步骤（4）、（5）、（6）直到调整到理想位置。

（8）按“local”键保存设置。

说明：当打印表格竖线，或汉字上下发生扭曲时，应做此调整。

4．页长设置（1）打开打印机顶盖，同时按三个键开机。

（2）关闭打印机顶盖，按“local”键一次。

（3）再按“local”键一次。

（4）放入A4纸，打印纸自动进入打印机，打印机检测到纸底边界，并确认打印纸的长度后，退出打印纸。

（5）按“local”键保存设置。

说明：使打印机识别不同类纸章大小。

二、常见故障处理打印机开机不复位。

基本操作打印自检1. 关闭电源.2. 按住操作面板上的Station2键不放,再打开电源,直到打印机初始化动作完成才松手.3. 插入一张A4大小的纸到进纸器槽的中部,这时打印机自动地将纸对齐并到正确的打印位置.4. 然后循环打印出一张测试配置表.参数设置1. 关闭电源.2. 同时按住操作面板上的Station1和Station2键不放, 再打开电源, 直到打印机初始化动作完成才松手.3. 在进纸槽中插入一张A4规格的纸.4. 打印机开始吸纸, 并打印出两行提示信息.5. 按Local键一次, 打印机进入设置状态.6. 若按Station1键, 认可并保存参数; 若按Station2键, 更改参数, 直到将需要更改或设置的参数设置完毕.7. 参数更改完毕后, 按Local键一次, 再按Station1键一次, 听到打印机发出两声清脆的鸣叫后, 关机. (此时更改好的参数已保存)要，有的银行的终端接打印机要并口，厂家会给装的，有的打印机则不带）并口是个可插拔的！呵呵，还能换个USB卡呢！像主板，电源板都换了，（不像小日本的机器升级，那么不地道了！刷个程序就算升级）以南天（NanTian）打印机与PC机并口连接为列“南天—IBM”，“南天—OKI”比南天的PR2多了一个“南天—EPSON”联机器方法与PR2差不多。

PR2 机器使用，南方用湘计（HCC）的比较多，北方是南天（NanTian）.从PR2E出来以后，南天（NanTian）PR2E的市场占有率就不是那么牛了“2000 PR2市场占有率（70%）”.其他厂家的机器，也在热卖中.（毕竟银行采购的时候，不光看牌子了，关键是价格了.都是一样的机器，你拿过来，换了点东西，为什么比别人卖的贵呢.南天（NanTian）最N的时候，97年，一个PR2—K12能卖到12800.00.，当时只保修一年 .现在PR2E才卖肆仟多，保修3年，有的销售合同，保修为5年.我靠什么概念）.很多厂家都在做，大家都站在一个起跑线上了.南天的占有量开始下降，傻子卖机器的好年代过去了，全看业务员的公关能力了！南天依然以老大自居，此战，彻底崩溃.中航（OLIVETTI）PR2E，销量开始上升.（如果说，PR2让南天大吃蛋糕，那么PR2E确实没有让南天尝到多大甜头）.看样子独家产品才是硬道理！南天马上着手新的换代产品PR9:PR9 24针，针径0.25mm，菱形排列，人造金刚石材质单针大于6亿次，双向预测逻辑选距、根据打印介质厚度自动优化调整击打力度.不管南天怎么说，其实PR9是德国PSI公司研发的（外观有点像BP-3000，实达的兄弟，能给个解释吗！？呵呵）.但是，这个机器的销量也不是很理想，只有个别的小行使用（机器都饱和了啊！）.非常奇怪的是，2005年初，意大利（Italy）好利获得（OLIVETTI）公司，一份传真让东南（OLIVETTI）中航（OLIVETTI）停止了PR2E的销售，指定国内南天（Nantian）和湘计长江（HCC）生产，销售.中航（OLIVETTI）马上把PR-B做为他们的主要产品推向市场（呵呵，有意思吧）.其实早在2003年中航（OLIVETTI PR-B就进入是市场其技术特点：“仿真自动切换”在OKI和OLIVETTI仿真时自动切换，确保一台打印机的串口、并口在两台终端下使用，提高打印机的使用效率.呵呵，湘计长江（HCC）也有新东西了PR3,PR3是湘计长江和意大利CPG公司合作开发的.纸张纠偏原理首先看看下面几个部件：1.光敏组件位于打印机进纸槽前部，是一个整体黑色组件.是由“纸张检测器”（共2组发光管和接受管），与“前进纸感应器”（共4组发光管和接受管前进纸感应器”前进纸感应器”）组成.起作用是检测纸张.2.挡纸器位于压纸杆的上方的铁器件，其做用是，“落下挡住，升起放开”纸张进入打印域.挡纸器支架位于挡纸器的上方是一个塑料件.其做用是配合挡纸器完成“落下挡住，升起放开”动作.3.走纸电机位于打印机的，右下脚.其做用，就是进纸，退纸.4.纸对齐搓纸轮位于“挡纸器支架”是6个搓纸轮够成，低部撮纸轮位于进纸槽前部与“光敏组件”紧挨.他们的作用是，纸对齐搓纸轮与低部撮纸轮合作，完成进纸，退纸的过程.他们的机械力量来自走纸电机5.压纸轮压杆位于纸对齐搓纸轮上面，他的作用很非常关键，是控制压纸轮压力大小的！6.伺服电机（也叫轮爪电机）位于打印机的左上方，打开机器盖可以看到，在升降手柄（绿色的）的后面.其做用是，接受主控板命令，给轮爪组件机械动力，是“落下挡住，升起放开”动作的“导演”轮爪组件，与挡纸器支架相连！几个部件的工作流程如下：1.当纸张放入首先光敏组件的“纸张检测器”发现纸张，给控制电路一个信号，主控电路发信号，给“走纸电机”，开始进纸.走纸电机开始不停的转.2.此时，“挡纸器”是落下的，压纸轮压杆给“纸对齐搓纸轮”不是很大.纸张在“纸对齐搓纸轮”和“低部撮纸轮”中间.打印机“走纸电机”一直在转，等待“挡纸器”“开闸放纸”（呵呵）.由于“纸对齐搓纸轮”“低部撮纸轮”不停运转下，而前面又有一个“挡纸器”放歪的纸，也能纠正过来！3.谁来检测纸是否放正了呢！？——“前进纸感应器”前面说了，他是有四个发光管和接受管组成的，当然他们是在一个水平线上的.当他们检测到纸张，也就是说，4组发光管和接受管都检测到纸了，给主控制板一个信号.4.主控制板接到信号，给伺服电机（轮爪电机）信号！伺服电机开始运做，通过“挡纸器支架”抬起“挡纸器”，同时降下“压纸轮压杆”5.纸张进入打印区域.自动纠偏用时0.3秒PR2，PR2E，部件名称1.字车电机2.头缆3.升降手柄4.色带驱动齿轮组件5.挡纸器支架6.伺服电机（轮爪电机）7.轮爪组件8.压纸片光敏参数设置步骤：1.关闭电源.2.打开打印机上盖.3.将打印头移至打印机最左边.4.同时按住[Station1] [Local] [Station2] 三个键不放，打开电源.5.关上打印机上盖6.按[Station1]键两次.7.放张A4的白纸.8.按[Station2]键一次，打印机能吸纸进入后退出，则光敏参数设置成功.光敏检测器示意图如何判断出错的光敏检测器若在做光电参数时，纸进去不出来，控制面板灯闪烁，根据灯闪，判断，哪个光纤，需要清洁或更换STATION2 PHOTO1（长）LOCAL PHOTO2（长）LOCAL + STATION2 PHOTO3（长）STATION1 PHOTO4（长）STATION+ TATION2 PHOTO5（短）STATION1+ LOCAL PHOTO6（短）STATION1 + LOCAL+STATION2 打印头光敏管打印机在初始化过程中打印头(字车)撞墙1打印头光敏管需清洗或更换；重新设定光敏管参数；2清洁“打印平台”及‘归位平台(打印机右下方)’，并将“打印平台”涂黑“归位平台”除外； 3打印机左边的导杆移位，重新安装；4扁平电缆损坏，需更换.打印机在打印过程中打印头(字车)撞墙解决方法1，检查字车电机（也叫水平电机）2，清洁字车轴双向打印校准（就是平时说的竖线不直）1，打开机器盖，按3键开机等待一会，听到蜂鸣声，表明打印机转换到校准模式下，合上机器盖2，按ST1键一下，再按ST2键一下3，3个按键指示灯亮，放纸进行打印一排上下相连的“H”4，按ST1键，向左调，ST2向右调，（调一下，放纸打印一排）5，选好后按LOCAL，确定6，再按LOCL，一下进入下一个调试模式分VHSD HSD NLQ LQ 等模式调完后，关机，开机，即可！左边界调整1，打开机器盖，按3键开机等待一会，听到蜂鸣声，表明打印机转换到校准模式下，合上机器盖2，按LOCAL 键，再按“STATION2”等打印机检测完成3，按“STATION1”放A4纸打印一个以“HUHH”加一条横线的样张4，按“STATION1”左移. 按“STATION2”右移动按“LOCAL”两次，即可储存，关机！PR2，PR2E顶边界调整1. 打开机器盖，按3键开机等待一会，听到蜂鸣声，表明打印机转换到校准模式下，合上机器盖2. 按LOCAL 键，再按“STATION1”等打印机检测完成3. 放A4纸，打印10个“H”4. 按“STATION1”减少顶边界放纸可打印对比图按“STATION2”增大顶边界放纸可打印对比图5 按“LOCAL”储存退出PR2，各个厂家主板的区分长江中航东南TOP南天PR2高级存折打印机维护手册打印自检(每修复一台打印机,须进行此操作)1. 关闭电源.2. 按住操作面板上的Station2键不放,再打开电源,直到打印机初始化动作完成才松手.3. 插入一张A4大小的纸到进纸器槽的中部,这时打印机自动地将纸对齐并到正确的打印位置.4. 然后循环打印出一张测试配置表.参数设置1. 关闭电源.2. 同时按住操作面板上的Station1和Station2键不放, 再打开电源, 直到打印机初始化动作完成才松手.3. 在进纸槽中插入一张A4规格的纸.4. 打印机开始吸纸, 并打印出两行提示信息.5. 按Local键一次, 打印机进入设置状态.6. 若按Station1键, 认可并保存参数; 若按Station2键, 更改参数, 直到将需要更改或设置的参数设置完毕.7. 参数更改完毕后, 按Local键一次, 再按Station1键一次, 听到打印机发出两声清脆的鸣叫后, 关机. (此时更改好的参数已保存)监控程序的刷新将打印机与主机的COM1口接好；打开打印机的上盖，按住[STATION1]和[LOCAL]键开机,盖上上盖；在主机上运行FLASHPR2 VXXX．PR2;打印机将按8个模块下载,下载完后,将自检一次;在重新设置前需先恢复出厂参数,再设置.l 打印机与主机的接法:主机( 9孔) 打印机(25针)2-----------------------------------------------------------23-----------------------------------------------------------35-----------------------------------------------------------7注意：3.10以上的版本需先按[STATION2]键开机后,等动作停了再按[STATION1]键恢复出厂参数后再下载。

故障类型故障现象诊断流程编号电源系统故障开机后无任何反应（所有灯灭）1字车故障打印机初始化过程中，字车在左界抖动开机时字车无任何移动23 进纸故障开机后，字车运行正常，但伺服电机无动作开机后，字车运行正常，但走纸电机无任何动作45 参数漂移机械故障打印机初始化不能完成打印机工作时，不退纸或退纸时卡纸67 打印故障打印时，字符漏点打印时，纸上无痕迹89 接口故障联机不打印或打印机接收打印数据，但印字错误或漏点101、开机后无任何反应（所有灯全灭）电源电缆线连接是否正常？N：更换电源电缆线。

Y：电源板上35V的输出插座是否虚焊？Y：补焊电源板。

N：电源板AC保F1（1.6A/250V）是否完好？N：更换保险。

（开机后如果新保险再次溶断。

则更换电源板或电源变压器。

）Y：电源变压器的初级线圈是否完好？检查变压器的初级线圈的方法：数字表或万用表名称阻值1×变压器（初级）17．8N：更换电源变压器。

Y：更换主控板。

2、打印机初始化过程中，字车在左界抖动。

字车保护卡（红色塑料件）是否取下？N：取下字车保护装置。

Y：光敏管参数Conrente是否在25mA~28mA范围之内？N：更换光敏管。

Y：打印平台及小平台（打印机内左界）是否清洁？Y：foto.5pres.carta anteriore参数是否正常？foto.6pres.carta anterioreN：更换5组或6组短光纤。

Y：更换主控板。

注：foto5正常值为>3800mVfoto6正常值为>3800mV3、开机时字车无任何移动。

关机后手推字车是否移动平稳顺当？N：取下色带手推字车是否移动平稳顺当？N：更换中间齿轮或（调整）换向器。

Y：色带太紧，更换色带。

Y：+35VDC电压电否正常？N：进入电源系统故障检查。

Y：U44、U43的第10脚FASEB信号是否对地短路？Y：更换U43或U44。

N：CS493、CS494是否正常？N：更换CS493或CS494。

PR2为24针打印机是意大利（Italy）好利获得（Olivetti）公司研发生产的机器，是PR50的换代产品.。

它单针直径0.25mm，菱形排列，单针寿命大于4亿次。

打印头里的打印针为单层排列（线圈为5欧姆，目前无法修复位，坏了，就大了，呵呵）。

合盖打印噪音低于小于53分贝，可靠使用时间大于1万小时。

机器有串/并口。

两种联机方式！此机最大优点“随意放纸，自动纠偏；自动对边；自动调节打印头与纸张距离”（这个打印机的打印平台是用2个强力弹簧支撑着，在外界压力下，可以上下活动。

其中打印头上的检测轮，就是起这个作用的。

纸厚时，打印头压力大平台降的幅度大，纸薄则平台的降幅小。

打印头不动，打印平台可以降。

这样，就实现了自动调节纸张距离）。

国内昆明南天公司最早引进生产线（我看到有97年机器，估计生产线要早啊）打印机控制面板为“Nantian”由于“随意放纸，自动纠偏；自动对边；自动调节打印头与纸张距离”省了银行柜员很多事。

这款机器最初南天“Nantian”独家卖，一台PR2—/K12能卖12800.00。

而且供不应求。

据南天一位业务员说，那时候傻子都能买，人家银行款都打帐上了，就等着发机器了。

（估计当时的国产化器件比较少的事，所以贵。

最典型的列子是字车电机，也叫水平电机，97年的旧电机到现在，很少有坏的。

而2000，2001年的字车电机坏的就比较多）后来国内陆续出来了几种PR2 从机器控制面板区分为：湘计（HCC）长江（长江）东南（Olivetti）中航（Olivetti）很多人分不清楚东南（Olivetti）和中航（Olivetti）那么打个自检，看看。

我手里有一台中航（Olivetti）的PR2 在打印自检时。

第一行有“OLIVETTI CATIC PR2中文打印机1.1版本”字样（估计老版本）。

要是机器无法开机，打开机器外壳，看下主板就知道了，中航（Olivetti）比较特殊，是把字库和监控片做为一体，可插拔的（他的监控片坏了，无发替代，你得去找中航）而东南的为一个监控片，一个字库片，都为可插拔的和其他厂家一样。

PR2存折打印机简单维护简介中航PR-B打印机结构简介容易出现故障的白色齿轮控制面板简介STATION1：在OLIVETTI仿真下，指示打印机赋给操作者1◆在OKI、EPSON仿真下，指示选择自动压缩、宽行、窄行打印模式。

ST1灯亮表示“自动压缩”，即每行打印字符小于85，按窄行方式打印。

每行打印字符在85-106之间，按106打印。

每行打印字符超过106，按132列打印。

ST1灯灭表示选择“窄行打印”，即80列打印。

ST1灯闪表示选择“宽行打印”。

STATION 2：在OLIVETTI仿真下，指示打印机赋给操作者2◆在IBM仿真下指示选择NLQ打印。

在EPSON和OKI仿真下指示选择HD打印。

LOCAL：一般为退纸功能一、严重卡纸如果严重卡纸，可打开机盖，完全抬起打印头部分，按ST1开机，这时会听到两声嗡鸣生，与此同时，ST1 、ST2等会不停闪烁，然后按ST1（向前）或ST2（向后）把纸退出。

二、恢复光敏参数方法：（当遇到：1、开机时ready、st2灯闪 2、不进纸 3、进纸不打印 4、卡纸，取出纸后）✓在关机状态下打开机盖✓将打印头移动至左侧✓同时按住面板上ST1 LOCAL ST2三个键开机✓听到“嘀”的一声后关上机盖，按2次ST1（ST2灯亮）✓等机械动作开始、面板上LOCAL灯不亮后，放入一张A4纸，然后按ST2✓此时打印机来回走纸，检测后会把纸退出✓把纸重新放入会打印出光敏参数✓打印完毕，关闭打印机✓重新开机就可以正常使用了【一般问题用恢复光敏参数方法都会解决】三、配置参数的打印按ST2开机，打印机有一初始化动作，初始化动作完成后，放入一张A4纸，打印机会将程序的版本号、24根打印针的状态及当前的配置打印出来。

打印的内容需要2页A4纸，当打完2页后，不要再续纸了，之后再打印的都是重复内容。

具体打印内容如下所示，其中着重看加下划线的地方，如果有不同的地方就需要进行参数更改。

【参数设置内容一般情况下不需要更改，如急需更改请联系科技部，在指导下操作。

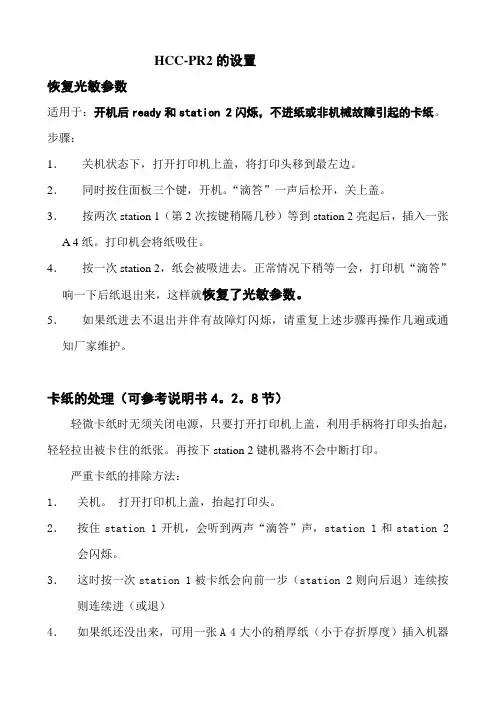

HCC-PR2的设置恢复光敏参数适用于：开机后ready和station 2闪烁，不进纸或非机械故障引起的卡纸。

步骤：1．关机状态下，打开打印机上盖，将打印头移到最左边。

2．同时按住面板三个键，开机。

“滴答”一声后松开，关上盖。

3．按两次station 1（第2次按键稍隔几秒）等到station 2亮起后，插入一张A 4纸。

打印机会将纸吸住。

4．按一次station 2，纸会被吸进去。

正常情况下稍等一会，打印机“滴答”响一下后纸退出来，这样就恢复了光敏参数。

5．如果纸进去不退出并伴有故障灯闪烁，请重复上述步骤再操作几遍或通知厂家维护。

卡纸的处理（可参考说明书4。

2。

8节）轻微卡纸时无须关闭电源，只要打开打印机上盖，利用手柄将打印头抬起，轻轻拉出被卡住的纸张。

再按下station 2键机器将不会中断打印。

严重卡纸的排除方法：1．关机。

打开打印机上盖，抬起打印头。

2．按住station 1开机，会听到两声“滴答”声，station 1和station 2会闪烁。

3．这时按一次station 1被卡纸会向前一步（station 2则向后退）连续按则连续进（或退）4．如果纸还没出来，可用一张A 4大小的稍厚纸（小于存折厚度）插入机器按上述步骤将被卡纸推出来。

5．纸出来后，关闭打印机，将打印头压倒位，关盖后重新开机即可。

打印自检表关机状态下，按住station 2开机，启动后松开。

待机器停止动作后，插入一张A 4纸，即可打印出自检表。

从自检表上可看出：1．生厂厂家（h c c）2．版本号（x.xx VER ）3．打印针测试（Needes test ）。

缺针的话，对应针号数字上方的斜线会打不出。

4．当前打印机的参数设置表。

建行所用的参数主要是：“接口”应为：双口或并口“并口仿真”应为OKI5330接口和仿真不对就会导致联机不打印。

设置参数（参照说明书3。

1。

5节）1．关机状态下，同时按住station1 和station 2开机，启动后松开。

南天打印机PR2，PR2E，PR9，PRB，PR3 故障查询手册纸张纠偏原理首先看看下面几个部件：1.光敏组件位于打印机进纸槽前部，是一个整体黑色组件.是由“ 纸张检测器”（共2组发光管和接受管），与“前进纸感应器”（共4组发光管和接受管前进纸感应器”前进纸感应器”）组成.起作用是检测纸张.2.挡纸器位于压纸杆的上方的铁器件，其做用是，“落下挡住，升起放开”纸张进入打印域.挡纸器支架位于挡纸器的上方是一个塑料件.其做用是配合挡纸器完成“落下挡住，升起放开”动作.3.走纸电机位于打印机的，右下脚.其做用，就是进纸，退纸.4.纸对齐搓纸轮位于“挡纸器支架”是6个搓纸轮够成，低部撮纸轮位于进纸槽前部与“光敏组件”紧挨.他们的作用是，纸对齐搓纸轮与低部撮纸轮合作，完成进纸，退纸的过程.他们的机械力量来自走纸电机5.压纸轮压杆位于纸对齐搓纸轮上面，他的作用很非常关键，是控制压纸轮压力大小的！6.伺服电机（也叫轮爪电机）位于打印机的左上方，打开机器盖可以看到，在升降手柄（绿色的）的后面.其做用是，接受主控板命令，给轮爪组件机械动力，是“落下挡住，升起放开”动作的“导演” 轮爪组件，与挡纸器支架相连！几个部件的工作流程如下：1.当纸张放入首先光敏组件的“纸张检测器”发现纸张，给控制电路一个信号，主控电路发信号，给“走纸电机”，开始进纸.走纸电机开始不停的转.2.此时，“挡纸器”是落下的，压纸轮压杆给“纸对齐搓纸轮”不是很大.纸张在“纸对齐搓纸轮”和“低部撮纸轮”中间.打印机“走纸电机”一直在转，等待“挡纸器”“开闸放纸”（呵呵）.由于“纸对齐搓纸轮”“低部撮纸轮”不停运转下，而前面又有一个“挡纸器”放歪的纸，也能纠正过来！3.谁来检测纸是否放正了呢！？——“前进纸感应器”前面说了，他是有四个发光管和接受管组成的，当然他们是在一个水平线上的.当他们检测到纸张，也就是说，4组发光管和接受管都检测到纸了，给主控制板一个信号.4.主控制板接到信号，给伺服电机（轮爪电机）信号！伺服电机开始运做，通过“挡纸器支架”抬起“挡纸器”，同时降下“压纸轮压杆”5.纸张进入打印区域.自动纠偏用时0.3秒PR2，PR2E，部件名称1.字车电机2.头缆3.升降手柄4.色带驱动齿轮组件5.挡纸器支架6.伺服电机（轮爪电机）7.轮爪组件8.压纸片光敏参数设置步骤：1.关闭电源.2.打开打印机上盖.3.将打印头移至打印机最左边.4.同时按住[Station1] [Local] [Station2] 三个键不放，打开电源.5.关上打印机上盖6.按[Station1]键两次.7.放张A4的白纸.8.按[Station2]键一次，打印机能吸纸进入后退出，则光敏参数设置成功.光敏检测器示意图如何判断出错的光敏检测器若在做光电参数时，纸进去不出来，控制面板灯闪烁，根据灯闪，判断，哪个光纤，需要清洁或更换STATION2 PHOTO1（长）LOCAL PHOTO2（长）LOCAL + STATION2 PHOTO3（长）STATION1 PHOTO4（长）STATION+ TATION2 PHOTO5（短）STATION1+ LOCAL PHOTO6（短）STATION1 + LOCAL+STATION2 打印头光敏管打印机在初始化过程中打印头(字车)撞墙1打印头光敏管需清洗或更换；重新设定光敏管参数；2清洁“打印平台”及…归位平台(打印机右下方)‟，并将“打印平台”涂黑“归位平台”除外；3打印机左边的导杆移位，重新安装；4扁平电缆损坏，需更换.打印机在打印过程中打印头(字车)撞墙解决方法1，检查字车电机（也叫水平电机）2，清洁字车轴双向打印校准（就是平时说的竖线不直）1，打开机器盖，按3键开机等待一会，听到蜂鸣声，表明打印机转换到校准模式下，合上机器盖2，按ST1键一下，再按ST2键一下3，3个按键指示灯亮，放纸进行打印一排上下相连的“H”4，按ST1键，向左调，ST2向右调，（调一下，放纸打印一排）5，选好后按LOCAL，确定6，再按LOCL，一下进入下一个调试模式分VHSD HSD NLQ LQ 等模式调完后，关机，开机，即可！左边界调整1，打开机器盖，按3键开机等待一会，听到蜂鸣声，表明打印机转换到校准模式下，合上机器盖2，按LOCAL 键，再按“STATION2” 等打印机检测完成3，按“STATION1”放A4纸打印一个以“HUHH”加一条横线的样张4，按“STATION1”左移. 按“STATION2”右移动按“LOCAL”两次，即可储存，关机！PR2，PR2E顶边界调整1. 打开机器盖，按3键开机等待一会，听到蜂鸣声，表明打印机转换到校准模式下，合上机器盖2. 按LOCAL 键，再按“STATION1” 等打印机检测完成3. 放A4纸，打印10个“H”4. 按“STATION1”减少顶边界放纸可打印对比图按“STATION2” 增大顶边界放纸可打印对比图5 按“LOCAL”储存退出PR2E存折打印机参数设置方法3.1.4 如何进行参数设置（SET-UP）要进行参数设置（SET-UP）须按以下操作进行：● 关机。

详解PR2，PR2E，PR9，PRB，PR3！和维修PR2为24针打印机是意大利（Italy）好利获得（OLIVETTI）公司研发生产的机器，是PR50的换代产品..它单针直径0.25mm，菱形排列，单针寿命大于4亿次.打印头里的打印针为单层排列（线圈为5欧姆，目前无法修复位，坏了，就大了，呵呵）.合盖打印噪音低于小于53分贝，可靠使用时间大于1万小时.机器有串/并口.两种联机方式！此机最大优点“随意放纸，自动纠偏；自动对边；自动调节打印头与纸张距离”（这个打印机的打印平台是用2个强力弹簧支撑着，在外界压力下，可以上下活动.其中打印头上的检测轮，就是起这个作用的.纸厚时，打印头压力大平台降的幅度大，纸薄则平台的降幅小.打印头不动，打印平台可以降.这样，就实现了自动调节纸张距离）国内昆明南天公司最早引进生产线（我看到有97年机器，估计生产线要早啊）打印机控制面板为“NanTian”由于“随意放纸，自动纠偏；自动对边；自动调节打印头与纸张距离”省了银行柜员很多事.这款机器最初南天“NanTian”独家卖，一台PR2—/K12能卖12800.00.而且供不应求.据南天一位业务员说，那时候傻子都能买，人家银行款都打帐上了，就等着发机器了.（估计当时的国产化器件比较少的事，所以贵.最典型的列子是字车电机，也叫水平电机，97年的旧电机到现在，很少有坏的.而2000，2001的字车电机坏的就比较多）后来国内陆续出来了几种PR2,从机器控制面板区分为：湘计（HCC）长江（长江）东南（OLIVETTI）中航（OLIVETTI).很多人分不清楚东南（OLIVETTI）和中航（OLIVETTI）那么打个自检看看.我手里有一台中航（OLIVETTI）的PR2 在打印自检时.第一行有“OLIVETTL CATI C PR2中文打印机1.1版本”字样（估计老版本）.要是机器无法开机，打开机器外壳，看下主板就知道了中航（OLIVETTI）比较特殊，是把字库和监控片做为一体，可插拔的（他的监控片坏了，无发替代，你得去找中航）而东南的为一个监控片，一个字库片，都为可插拔的和其他厂家一样.其实机器大同小异，都是意大利人的机器，只不过国内生产时字库和监控不一样.以上几款PR2都是目前银行用比较多的机器，接终端.可以串/并口使用，不同的银行，用的仿真方式，接口不一样.如，山东农行用并口打印机为“南天”，打印机设置就为，仿真为“南天—OKI”接口为“并口”,其中南天打印机分PR2/K10和K12./10的意思就是最基本的打印机配置，/12就是多了一磁条读写功能.有人也许会问‘磁条读写”是做什么的，呵呵，就是能读存折的加密磁道，K12的主要用途就是，存折补登机，估计大家都用过！南天现有PR2最高版本是2.0“Nantian PR2/K10Ver 2.0”或“NantianPR2/K12Ver 2.0”若想用这种机器联PC，而系统是98或更高版本. 以南天机器为列.首要把打印机的仿真方式改为“ 南天-OKI”接口用“并口” PC 机器用“OKI -5530”（需在网上下载一个）.或改为“南天-IBM”接口用“并口”PC机器用“IBM-Proprinter II"(系统自带),中航（OLIVETTI）的PR2有仿真“CA—EPSON”湘计（HCC）同南天一样没有仿真“EPSON”.从1997年开始仅仅南天的生产量统计“南天1997年在国内的年安装量（2000年达到5万台）、总安装量（16万台）和市场占有率（70%）”那剩下的30%“湘计（HCC）长江（长江）东南（OLIVETTI）中航（OLIVETTI）”.到“2001年4月6日，南天Nantian PR系列专业存折打印机第二十万台产品走下生产线”.大家可以估算一下PR2（意大利）在国内卖了多少台！？与此同时“2001年11月始，南天将向用户批量提供Nantian PR-2E系列产品”（那么说南天2001已经停止了PR2的生产了！但是有人说我还能见过2002年的机器啊，估计是库存了吧！个人观点）.2002年南天以PR2E为主打产品，其他厂家接着跟上.“长江”除外.....现在不是叫湘计长江吗！好象是合并了！PR2E系PR2的升级产品！24针，菱形排列，针直径0.25mm小于54 Db 也分/K10 /K12.......参数与PR2大同小异同.这个机器与PR2不同之处是，打印机主板带RS232的串口，并口则需要个并口卡（有的机器自带，根据银行需要，有的银行的终端接打印机要并口，厂家会给装的，有的打印机则不带）并口是个可插拔的！呵呵，还能换个USB卡呢！像主板，电源板都换了，（不像小日本的机器升级，那么不地道了！刷个程序就算升级）以南天（NanTian）打印机与PC机并口连接为列“南天—IBM”，“南天—OKI”比南天的PR2多了一个“南天—EPSON”联机器方法与PR2差不多。
