广联达钢筋抽样软件默认设置调整

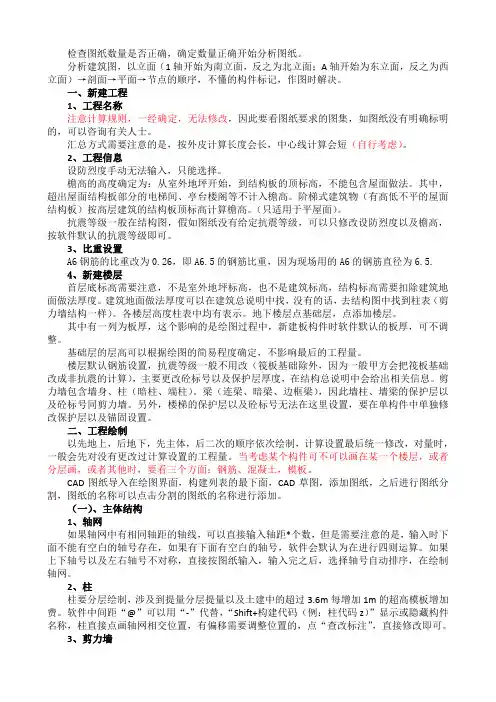

检查图纸数量是否正确，确定数量正确开始分析图纸。

分析建筑图，以立面（1轴开始为南立面，反之为北立面；A轴开始为东立面，反之为西立面）→剖面→平面→节点的顺序，不懂的构件标记，作图时解决。

一、新建工程1、工程名称注意计算规则，一经确定，无法修改，因此要看图纸要求的图集，如图纸没有明确标明的，可以咨询有关人士。

汇总方式需要注意的是，按外皮计算长度会长，中心线计算会短（自行考虑）。

2、工程信息设防烈度手动无法输入，只能选择。

檐高的高度确定为：从室外地坪开始，到结构板的顶标高，不能包含屋面做法。

其中，超出屋面结构板部分的电梯间、亭台楼阁等不计入檐高。

阶梯式建筑物（有高低不平的屋面结构板）按高层建筑的结构板顶标高计算檐高。

（只适用于平屋面）。

抗震等级一般在结构图，假如图纸没有给定抗震等级，可以只修改设防烈度以及檐高，按软件默认的抗震等级即可。

3、比重设置A6钢筋的比重改为0.26，即A6.5的钢筋比重，因为现场用的A6的钢筋直径为6.5.4、新建楼层首层底标高需要注意，不是室外地坪标高，也不是建筑标高，结构标高需要扣除建筑地面做法厚度。

建筑地面做法厚度可以在建筑总说明中找，没有的话，去结构图中找到柱表（剪力墙结构一样）。

各楼层高度柱表中均有表示。

地下楼层点基础层，点添加楼层。

其中有一列为板厚，这个影响的是绘图过程中，新建板构件时软件默认的板厚，可不调整。

基础层的层高可以根据绘图的简易程度确定，不影响最后的工程量。

楼层默认钢筋设置，抗震等级一般不用改（筏板基础除外，因为一般甲方会把筏板基础改成非抗震的计算），主要更改砼标号以及保护层厚度，在结构总说明中会给出相关信息。

剪力墙包含墙身、柱（暗柱、端柱）。

梁（连梁、暗梁、边框梁），因此墙柱、墙梁的保护层以及砼标号同剪力墙。

另外，楼梯的保护层以及砼标号无法在这里设置，要在单构件中单独修改保护层以及锚固设置。

二、工程绘制以先地上，后地下，先主体，后二次的顺序依次绘制，计算设置最后统一修改，对量时，一般会先对没有更改过计算设置的工程量。

广联达软件操作实际记录操作人：王秦安2010年8月28日前言广联达图形算量软件GCL2008、钢筋抽样软件GGJ2009，在实际操作的过程中，由于工程项目的设计不可能完全按照软件的默认设置程序进行。

因此，在具体的操作中需要结合工程实际，进行设置和修改方能满足设计的要求。

以下是根据工作实际中出现的具体问题所进行的操作，可作为实际工作中的借鉴。

一、钢筋抽样软件（2009）：1、桩承台：①桩承台配筋形式：环式配筋、梁式配筋和板式配筋，其中板式配筋又有单层和双层之分。

详下图：②单层板式配筋钢筋端部弯折软件默认10d，双层板式配筋面层钢筋端部软件默认不弯折；底层钢筋端部软件默认弯折10d。

实际设计不同时应进行调整。

假设CT-1具体操作如下：在名称【CT-1】界面，点击【属性编辑】序号8计算设置【按设定计算设置计算】栏…方框，在【计算参数设置】界面序号44、45按设计要求调整弯折数据。

调完点击【确认】退出。

注：应先进行设置调整，再进行图形输入。

2、基础梁：（B为下部钢筋；T为上部钢筋）①基础梁一般情况下四周梁分有悬挑梁、无悬挑梁形式。

其余梁有L、T和十字相交形式。

详下图：②图形输入后，在进行【原位标注】前首先要按构件的受力情况，设置基础梁的支座。

（必须要操作的程序）③基础主梁端部钢筋构造：分【外伸构造】和【无外伸】两种。

在【属性编辑】→【其他属性】→【节点设置】→【按默认节点设置计算】栏…方框。

在【节点设置】栏按设计要求调整钢筋端部弯折数据。

调完点击【确认】退出。

详下图：注：应先进行设置调整，再进行图形输入。

否则，汇总计算仍按软件默认设置进行计算。

④基础梁与桩承台相交：根据软件默认设置，基础梁的主筋伸至承台的对面。

但在设计时通常主筋伸入承台的长度是有相应数据的。

对于比较小的承台按默认设置计算钢筋工程量与设计要求差别不大，但是，对于一些大的承台按默认设置计算钢筋工程量与设计要求差别很大。

因此，在【汇总计算】以后，应在查看【编辑钢筋】时根据设计要求进行调整。

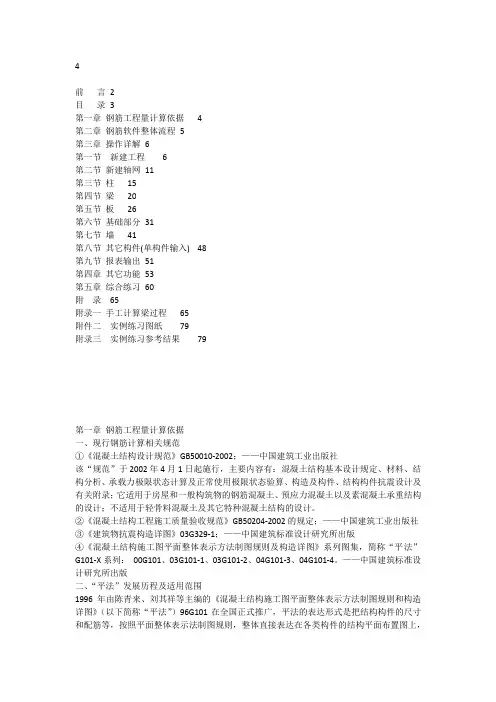

4前言2目录3第一章钢筋工程量计算依据 4第二章钢筋软件整体流程5第三章操作详解6第一节新建工程 6第二节新建轴网11第三节柱15第四节梁20第五节板26第六节基础部分31第七节墙41第八节其它构件(单构件输入) 48第九节报表输出51第四章其它功能53第五章综合练习60附录65附录一手工计算梁过程65附件二实例练习图纸79附录三实例练习参考结果79第一章钢筋工程量计算依据一、现行钢筋计算相关规范①《混凝土结构设计规范》GB50010-2002；——中国建筑工业出版社该“规范”于2002年4月1日起施行，主要内容有：混凝土结构基本设计规定、材料、结构分析、承载力极限状态计算及正常使用极限状态验算、构造及构件、结构构件抗震设计及有关附录；它适用于房屋和一般构筑物的钢筋混凝土、预应力混凝土以及素混凝土承重结构的设计；不适用于轻骨料混凝土及其它特种混凝土结构的设计。

②《混凝土结构工程施工质量验收规范》GB50204-2002的规定；——中国建筑工业出版社③《建筑物抗震构造详图》03G329-1；——中国建筑标准设计研究所出版④《混凝土结构施工图平面整体表示方法制图规则及构造详图》系列图集，简称“平法”G101-X系列：00G101、03G101-1、03G101-2、04G101-3、04G101-4。

——中国建筑标准设计研究所出版二、“平法”发展历程及适用范围1996年由陈青来、刘其祥等主编的《混凝土结构施工图平面整体表示方法制图规则和构造详图》（以下简称“平法”）96G101在全国正式推广，平法的表达形式是把结构构件的尺寸和配筋等，按照平面整体表示法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构施工图。

它改变了传统的那种将构件从结构平面布置图中索引出来，再逐个绘制配筋详图的繁琐方法，大大提高了设计和施工的规范性、准确性。

本图集适用于非抗震和抗震设防烈度为6、7、8、9度地区一至四级抗震等级的现浇混凝土框架、剪力墙、框剪和框支剪力墙主体结构施工图的绘制，包括常用的柱、墙、梁三种构件。

广联达钢筋算量GGJ2013操作札记要点模块（如柱、梁、板、基础、装修等）→构件（定义属性时新建的是构件）→图元（绘制的是图元，一个构件有一个或多个图元）总则：流程：首层→地上→地下（如地下室部分）→基础（如筏板……）；主体→零星；主体：剪力墙结构―――剪力墙→门窗洞→暗柱/端柱→暗梁/连梁；框架结构―――柱→梁→板；框剪结构―――柱→剪力墙部分→梁→板→砌体墙部分砖混结构―――砖墙→门窗洞→构造柱→圈梁顺序：建工程→建楼层→建轴网→绘图输入→汇总看结果绘图输入：定义属性（及套用做法后）→定义属性输入钢筋信息、绘制图形→汇总计算后（查看工程量及计算式）常用快捷键功能：软件绘图设置：执行“工具菜单→选项→绘图设置”，勾选“动态输入”（包括“指针输入”和“标注输入”两种功能，它们之间用“↑键”进行切换。

每个功能自身中采用“Tab键”切换输入框）、“动态提示”选项。

可使用快捷键组合Alt+Z显示\关闭动态输入功能，使用快捷键组合Ctrl+Q显示\关闭动态提示功能。

钢筋符号：A:HPB235或HPB300钢筋；B：HRB335钢筋，BE：HRB335E钢筋，BF：HRBF335钢筋，BFE：HRBF335E 钢筋;C：HRB400钢筋,CE：HRB400E钢筋,CF：HRBF400钢筋,CFE：HRBF400E钢筋;D：RRB400钢筋;E：HRB500钢筋,EE：HR500E钢筋,EF：HRBF335钢筋,EFE：HRBF500E钢筋。

注：“HRBF”代表细晶粒～；“RRB”代表余热处理～。

一、新建工程1、工程信息(1)工程信息按设计输入（结构类型、檐高、设防烈度决定着抗震等级）。

抗震等级影响钢筋搭接及锚固长度。

(2)工程设置①损耗模板：当地定额子目中如含有损耗（江苏计价表为2%）时，钢筋算量应选用“不计算损耗”。

②报表类别：下拉选项中有本地区报表得选本地区报表，若无则选择全统。

地区报表优势在于有当地钢筋子目可套用。
