插图的制作和规范

学术论文中的插图和图表制作规范学术论文是科研工作者交流研究成果、推动学术进展的重要方式。

在学术论文中，插图和图表的使用是不可或缺的，它们能够直观地展示数据和结果，提高论文的可读性和可理解性。

然而，为了保证插图和图表的准确性和规范性，我们需要遵循一些制作规范。

首先，插图和图表应该具备清晰、简洁的特点。

插图应该有足够的分辨率，以便读者能够清晰地看到其中的细节。

此外，插图的内容应该简洁明了，避免过多的文字和图形元素，以免分散读者的注意力。

图表也应该简洁明了，避免过多的线条和标记，以免造成混淆。

在制作插图和图表时，我们应该注重信息的传递，而不是图形的复杂性。

其次，插图和图表的编号和标题应该规范统一。

每个插图和图表都应该有一个唯一的编号，并在正文中进行引用。

编号应该按照插图和图表的出现顺序进行，以便读者能够方便地找到相应的插图和图表。

此外，每个插图和图表都应该有一个简明扼要的标题，能够准确地概括其内容。

标题应该位于插图和图表的上方或下方，并使用统一的字体和字号。

另外，插图和图表的来源和版权信息也是需要注意的。

如果插图和图表是从其他文献或网站上引用的，我们应该在图注或脚注中注明其来源，并遵守版权规定。

如果插图和图表是自己制作的，我们也应该在图注或脚注中注明其作者和制作日期，以便读者了解其真实性和时效性。

此外，插图和图表的尺寸和位置也是需要考虑的。

插图和图表的尺寸应该适中，既能够展示所需的信息，又不会占用过多的篇幅。

插图和图表的位置应该与相关的文字内容相对应，以便读者能够直观地理解其含义。

在插图和图表的周围应该留有足够的空白，以便读者能够更好地聚焦于插图和图表的内容。

最后，插图和图表的解读和说明也是需要注意的。

在插图和图表的正文中，我们应该对其进行解读和说明，以便读者能够更好地理解其含义和意义。

解读和说明应该简明扼要，避免冗长的文字和复杂的术语，以免给读者造成困扰。

在解读和说明中，我们可以使用适当的箭头、标注和颜色等辅助手段，以增加插图和图表的可读性和可理解性。

毕业论文开题报告的图表设计与插图规范在撰写毕业论文开题报告时，图表设计与插图规范是至关重要的一环。

精心设计的图表和规范的插图不仅可以使论文内容更加清晰明了，还能提升整体的学术水平和美观度。

本文将就毕业论文开题报告中图表设计与插图规范进行详细探讨，帮助大家在撰写开题报告时做到图文并茂，达到更好的表达效果。

一、图表设计原则1. 简洁明了：图表应当简洁明了，避免过多的装饰和复杂的内容，确保一目了然。

2. 信息准确：图表中的数据和信息应当准确无误，避免出现错误导致误解。

3. 统一规范：图表的风格、颜色、字体等要统一规范，保持整体的协调性。

4. 标题清晰：每个图表都应有清晰的标题，简洁明了地表达图表内容，便于读者理解。

5. 图表编号：每个图表都需要有编号，并在正文中进行引用，方便读者查找和对照。

二、常见图表类型及应用1. 折线图：适用于展示数据随时间变化的趋势，如研究对象数量随年份变化趋势等。

2. 柱状图：适用于比较不同类别数据之间的差异，如不同产品销量对比等。

3. 饼图：适用于展示整体中各部分的占比情况，如市场份额分布等。

4. 散点图：适用于展示两个变量之间的关系，如身高与体重之间的相关性等。

5. 框图：适用于展示流程、结构等复杂关系，如研究方法框架等。

三、插图规范1. 插图清晰：插图应当清晰可辨，避免模糊不清影响阅读。

2. 合理布局：插图与文字内容应当相互呼应，合理布局在页面上，不拥挤不杂乱。

3. 图文配合：插图与文字内容应当相互配合，起到相辅相成的作用，提升表达效果。

4. 图注说明：每个插图都应有清晰的图注说明，解释插图内容，便于读者理解。

5. 版权规范：如有引用他人插图，应遵守版权规范，注明出处并获得授权。

四、图表设计与插图规范实例以研究对象数量随年份变化趋势为例，设计一个折线图展示：（图1：研究对象数量随年份变化趋势）从图中可以清晰地看出，研究对象数量在过去五年中呈现逐年增加的趋势，说明研究对象的范围在不断扩大。

关于对插图质量的要求与具体做法(2016年修改)为了确保我社的插图在纸质图书中的印刷质量以及在电子媒介中的应用效果，装帧设计与绘图室就如何更好地保证来稿原图质量，提高绘制加工效率、减少返修率，在此对作者提供的书稿原图提出以下具体规范。

书稿插图分线条图和图片两大类。

另外凡是地图类插图，请参照专有规定运作(详见《关于地图插图的加工流程(2017年修改)》)。

一、线条图来稿底图要求线条粗细分明、图注清晰、指示点明确。

提示：1. 机械图投影关系正确，线条粗细分明，符合新国标。

2. 电工图各种电工符号按国标标注正确，线条粗细分明。

3. 数学图精准表示函数关系，坐标值准确。

4. 柱状图、饼图数据、数值内容完整、准确。

5. 流程图、架构图等步骤分明、完整。

6. 人物图、动物图结构清楚、形体美观、传达内容信息正确。

7. 若采用双色、四色印刷的，需标明图的着色需求。

二、图片图片的质量保证需要编辑和作者相互沟通协作，提供出符合出版印刷要求的图片。

1. 照片图a.图片上的图注必须另行(分图层)标注清晰，切忌标在图片上。

b.下载图片中的网址，不能与图片主要内容重叠，且标明不存在版权问题。

c．无论单色、双色、四色图片，均一律提供独立TIF或JPEG格式文件(首选TIF格式)，不能是印刷品的扫描图，尤其不要插入word文档。

d. 采用单色、双色印刷的书籍，提供的图片大小要在1兆以上，且图片影像清晰，色阶丰富。

e. 采用四色印刷的书籍，提供的图片大小要在1兆以上，分辨率达到300像素/英寸，图片影像清晰，色彩层次丰富。

f. 无论单色、双色、四色图片，一律要求无印刷网点。

2. 截屏图一定要获取高清晰分辨率的截屏图，才能确保印刷质量。

截屏图上有注记和注记框的，最好能提供可编辑(分图层)的图片(其他具体要求同“照片图”各项要求)。

截屏图具体获取方法：a.以19英寸显示屏为例，将计算机显示器屏幕分辨率调整到高清晰度状态下，即：1920×1080(切忌不用笔记本电脑，显示屏尺寸越大越好)。

科研干货 SCI论文中插图的规范表达，避免踩雷！实验数据是科研文章中十分重要的部分，是文章观点最直接的证明，也是审稿人和读者最关注的部分。

规范、美观的实验数据表达会让人眼前一亮，很好地完成说明文章观点的任务。

本文将主要针对实验数据的绘图，阐述这类论文插图表达的规范性。

一、插图的组成科技论文中的插图，最主要的类型是数据信息图，主要用以描述数据的信息和趋势，包括点线图、柱状图、饼状图等。

数据图的主要构成部分由图1表示：以上部分是数据图的必要组成部分，它们往往都是不可或缺的。

除了数据图以外，论文的插图还包括照片、流程图、示意图等类型。

二、插图的清晰度与尺寸不同期刊对论文插图的要求不同，但是基本的要求往往是一致的，即要求图的清晰度足够。

作者在投稿前应仔细对照期刊的Guides for authors，对于不符合期刊要求的图应作出相应的修改。

此外，插入论文的图应保持纵横比，防止对图片进行横向拉伸和纵向拉伸，从而导致图形失真，如图2所示：图2 横向拉伸导致图形失真对于摘要图（Graphic abstract）的尺寸，很多期刊都会给出详细的规定，而对于论文插图的尺寸，期刊往往不会严格限定。

但是为了插图的阅读性，以及为了版面的利用率，作者需要特别注意图的尺寸问题。

关于插图的尺寸问题，其实就是掌握好三者的比例：图框、图线、文字。

三者的比例需要适中，如果比例不协调就会造成图片的不规范和不美观。

图3 图框的尺寸过大因为图框选择得过大，所以导致图中的文字和图线都显得较小，读不便和版面的浪费。

图4 误差棒超过图框所示，由于尺寸选择的不合理，导致图线的误差棒超过了图框。

三、图线数据图线是论文插图最核心的部分，是对数据的直接表达。

关于论文图线绘制的规范性，主要有以下需要注意的地方。

对于点线图来说，各个数据点之间的连接需要使用直线，在不少论文中对于数据点的连接采用的是平滑曲线，如图5所示。

平滑曲线过度预测了数据的走向规律，提供了超出实测数据的信息，应避免使用。

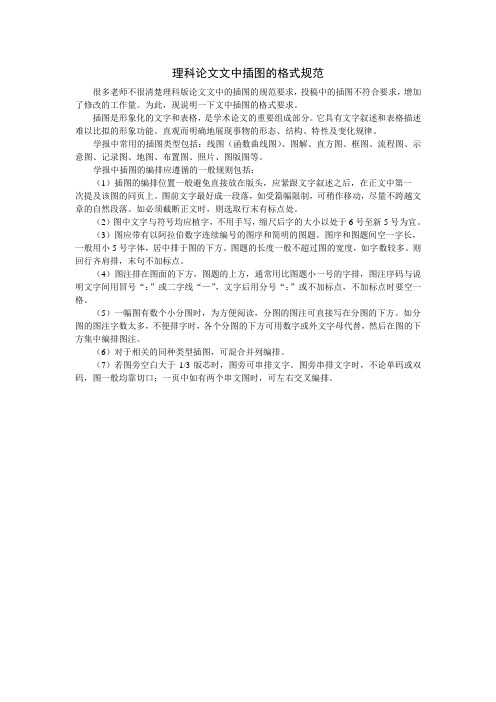

理科论文文中插图的格式规范很多老师不很清楚理科版论文文中的插图的规范要求，投稿中的插图不符合要求，增加了修改的工作量。

为此，现说明一下文中插图的格式要求。

插图是形象化的文字和表格，是学术论文的重要组成部分。

它具有文字叙述和表格描述难以比拟的形象功能。

直观而明确地展现事物的形态、结构、特性及变化规律。

学报中常用的插图类型包括：线图（函数曲线图）、图解、直方图、框图、流程图、示意图、记录图、地图、布置图、照片、图版图等。

学报中插图的编排应遵循的一般规则包括：（1）插图的编排位置一般避免直接放在版头，应紧跟文字叙述之后，在正文中第一次提及该图的同页上。

图前文字最好成一段落，如受篇幅限制，可稍作移动，尽量不跨越文章的自然段落。

如必须截断正文时，则选取行末有标点处。

（2）图中文字与符号均应植字，不用手写，缩尺后字的大小以处于6号至新5号为宜。

（3）图应带有以阿拉伯数字连续编号的图序和简明的图题。

图序和图题间空一字长，一般用小5号字体，居中排于图的下方。

图题的长度一般不超过图的宽度，如字数较多。

则回行齐肩排，末句不加标点。

（4）图注排在图面的下方，图题的上方，通常用比图题小一号的字排，图注序码与说明文字间用冒号“：”或二字线“—”，文字后用分号“；”或不加标点，不加标点时要空一格。

（5）一幅图有数个小分图时，为方便阅读，分图的图注可直接写在分图的下方。

如分图的图注字数太多，不便排字时，各个分图的下方可用数字或外文字母代替，然后在图的下方集中编排图注。

（6）对于相关的同种类型插图，可混合并列编排。

（7）若图旁空白大于1/3版芯时，图旁可串排文字。

图旁串排文字时，不论单码或双码，图一般均靠切口；一页中如有两个串文图时，可左右交叉编排。

毕业论文插图制作规范随着科技的发展和信息的快速传播，插图在毕业论文中的使用越来越广泛。

插图的使用可以使论文更加直观，有助于读者对研究内容的理解和接受。

然而，插图的制作和使用也需要遵循一定的规范，以确保其能够达到预期的效果，并且不影响论文的整体质量。

本文将介绍毕业论文插图的制作规范。

一、插图的类型和选择在制作插图之前，首先需要明确插图的类型和选择。

根据具体的研究内容和需要表达的信息，选择合适的插图类型，例如表格、图表、流程图、示意图、照片等。

在选择插图时，应确保插图能够准确地展示研究结果或阐述论点，同时要尽量简洁明了，避免冗长和复杂。

二、插图的制作要求1. 图片质量：插图的清晰度和质量至关重要。

插图应具备足够的分辨率，清晰可见，并且不失真。

如果插图中包含文字，文字也应清晰可读，避免模糊不清。

2. 图片尺寸：插图的尺寸应适当，既能够突出插图的重点，又不能太小而难以辨认。

一般来说，插图不应超过页面的边界，以免影响排版和阅读。

3. 图片编号和标题：每个插图应有清晰的编号和标题，以便读者准确理解插图的内容。

编号和标题应与插图一同出现，并且位于插图的下方，方便读者浏览和参考。

4. 图片的来源和版权：如果插图来自其他文献或来源，应在插图的下方标明图片的来源，并注明引用的出处。

另外，如果有版权的问题，应事先获得相关授权或者注明使用许可。

三、插图的引用和说明在论文中使用插图时，需要进行适当的引用和说明，以确保学术诚信。

应使用引用格式标注插图的来源，并进行适当的解释和说明，使读者能够理解插图的含义和作用。

如果插图中有特殊的符号、颜色或图例，也需要进行解释和说明。

四、插图的位置和排版插图在论文中的位置和排版也需要注意。

一般来说，插图应紧密地与相关的文字内容相连，并出现在其首次提到的地方或附近。

插图与文字之间应留有适当的间距，便于读者阅读和理解。

插图的格式和样式应与论文的整体排版一致，字体、字号、行距等要统一。

五、插图的标注和说明每个插图应有相应的标注和说明，以便读者理解插图的内容和意义。

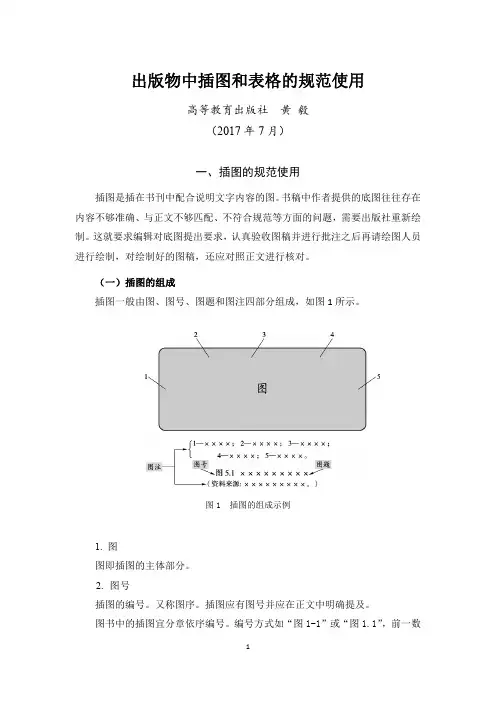

出版物中插图和表格的规范使用高等教育出版社黄毅（2017年7月）一、插图的规范使用插图是插在书刊中配合说明文字内容的图。

书稿中作者提供的底图往往存在内容不够准确、与正文不够匹配、不符合规范等方面的问题，需要出版社重新绘制。

这就要求编辑对底图提出要求，认真验收图稿并进行批注之后再请绘图人员进行绘制，对绘制好的图稿，还应对照正文进行核对。

（一）插图的组成插图一般由图、图号、图题和图注四部分组成，如图1所示。

图1 插图的组成示例1. 图图即插图的主体部分。

2. 图号插图的编号。

又称图序。

插图应有图号并应在正文中明确提及。

图书中的插图宜分章依序编号。

编号方式如“图1-1”或“图1.1”，前一数字为章号，后一数字为本章内插图的顺序号，中间用“-”(短横线)或“.”（下圆点）连接。

期刊论文中的插图宜全文依序编号。

方式如“图1”“图2”。

只有一个插图时仍应给出编号。

分图应使用字母编号，如图1的分图编号为（a）、（b）等。

插图的编号方式应与正文中表格、公式的编号方式一致，如图号用“图1.1”、表号和公式号也相应采用“表1.1”和“式(1.1)”。

3. 图题图题是图的名称。

插图宜有图题。

图题应置于图号后，与图号之间留一字空。

题末不用点号。

图题的长度一般不应超过图的宽度。

图题较长需要转行时，应从意义相对完整的停顿处转行。

图号和图题宜置于图的正下方。

图号和图题字号应小于正文字号。

4. 图注图注是对插图或插图中某些内容加以注释或说明的文字，分为图元注和整图注。

（1）图元注图元注是图的构成单元或元素的名称或对其所做的说明。

图元注可直接标注在图元附近或者通过指引线标注。

如果图元注数量较多或文字较长时，可通过指引线在图元上标注注码（阿拉伯数字或拉丁字母），在图下或图侧集中放置注码和说明。

注码应按顺时针或逆时针顺序标注。

指引线应间隔均匀、排列整齐，不得相交，可画成折线，但只可曲折一次。

图元的注码与说明文字之间可用一字线或下圆点隔开，各条注之间宜用分号隔开，最后一条注末宜加句号。

SCI插图规范（国际通用版）软件：图片编辑：Adobe Photoshop矢量绘图：Adobe illustrator图表制作：excel、graphpadPdf虚拟打印机：Adobe acrobat professional不推荐在PowerPoint和word中拼制插图。

格式：TIFF格式：位图。

导出TIFF前合并图层。

Eps格式：矢量图。

文件名：Fig1.tiff、fig2.tiff…Fig1.eps、fig2.eps…色彩模式：制作时用RGB模式，投递前转化为CMYK色彩模式（看期刊要求）。

灰度图请用灰度模式。

8位颜色通道。

字体：中文：宋体英文：Arial或times new roman整篇插图文字保持一致，最大不大于14号字，尽量用8-12号字，避免用6号以下字体。

线条粗细：坐标轴用黑色。

线条0.25pt-1.5pt之间。

图片压缩：TIFF格式的灰度图、线图采用LZW格式的无损压缩。

文件大小：单个图片大小不应超过10MB。

插图尺寸：半版图：宽8cm，高<20cm2/3版图：宽12-15cm，高<20cm整版图：宽17cm，高<20cm不同类型的图片要求：1. 线条图TIFF格式分辨率至少1000dpi坐标轴黑线，绘图区横向网格线去除Eps格式同一论文不同插图线条粗细、字体、字号一致2. 灰度图（电镜照片、电泳条带等）TIFF格式分辨率至少300dpi（建议400dpi或500dpi）Eps格式：分辨率至少300dpi3. 彩色图Tiff格式分辨率至少300dpi（建议400dpi或500dpi）Eps格式：分辨率至少300dpi4. 复合类型图Tiff格式分辨率至少500dpi图片每个部分使用大写ABCD标注，如果每个部分中包括下一级的字部分用小写abc标注。

5. 医学模式图（电脑软件人工绘制的用以辅助反映一个医学过程的图像，建议用彩色模式以及矢量图格式提交）Tiff格式分辨率至少500dpi其他细节动物标本等实物照片图上应有标尺。
