科技论文插图制作要求

学术论文中的插图和图表制作规范学术论文是科研工作者交流研究成果、推动学术进展的重要方式。

在学术论文中，插图和图表的使用是不可或缺的，它们能够直观地展示数据和结果，提高论文的可读性和可理解性。

然而，为了保证插图和图表的准确性和规范性，我们需要遵循一些制作规范。

首先，插图和图表应该具备清晰、简洁的特点。

插图应该有足够的分辨率，以便读者能够清晰地看到其中的细节。

此外，插图的内容应该简洁明了，避免过多的文字和图形元素，以免分散读者的注意力。

图表也应该简洁明了，避免过多的线条和标记，以免造成混淆。

在制作插图和图表时，我们应该注重信息的传递，而不是图形的复杂性。

其次，插图和图表的编号和标题应该规范统一。

每个插图和图表都应该有一个唯一的编号，并在正文中进行引用。

编号应该按照插图和图表的出现顺序进行，以便读者能够方便地找到相应的插图和图表。

此外，每个插图和图表都应该有一个简明扼要的标题，能够准确地概括其内容。

标题应该位于插图和图表的上方或下方，并使用统一的字体和字号。

另外，插图和图表的来源和版权信息也是需要注意的。

如果插图和图表是从其他文献或网站上引用的，我们应该在图注或脚注中注明其来源，并遵守版权规定。

如果插图和图表是自己制作的，我们也应该在图注或脚注中注明其作者和制作日期，以便读者了解其真实性和时效性。

此外，插图和图表的尺寸和位置也是需要考虑的。

插图和图表的尺寸应该适中，既能够展示所需的信息，又不会占用过多的篇幅。

插图和图表的位置应该与相关的文字内容相对应，以便读者能够直观地理解其含义。

在插图和图表的周围应该留有足够的空白，以便读者能够更好地聚焦于插图和图表的内容。

最后，插图和图表的解读和说明也是需要注意的。

在插图和图表的正文中，我们应该对其进行解读和说明，以便读者能够更好地理解其含义和意义。

解读和说明应该简明扼要，避免冗长的文字和复杂的术语，以免给读者造成困扰。

在解读和说明中，我们可以使用适当的箭头、标注和颜色等辅助手段，以增加插图和图表的可读性和可理解性。

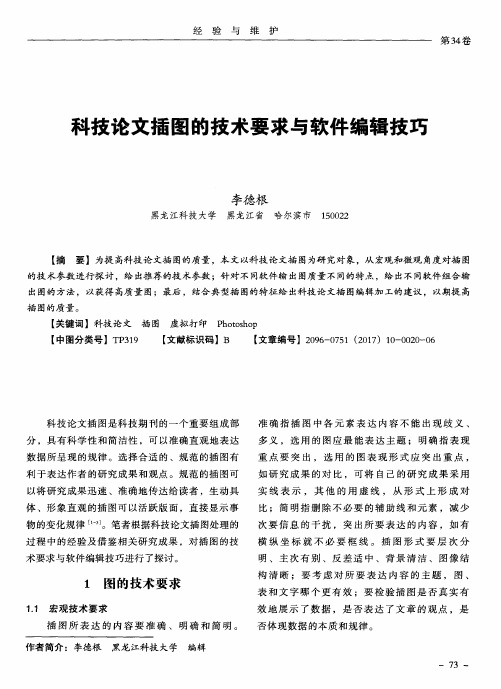

科技论文插图的制作要求
合格插图的标准：
一．线条图
1，线条均匀、光滑、清晰，粗细适当；
2，坐标刻度值数疏密适宜，刻度线划在坐标里边；
3，非必须彩色外，尽量用黑白；
4，图上注字（包括坐标该度数位）用字宜用小6号—小5号之间，黑体等,图内注字不大于坐标值数字；
5，坐标轴有物理量时标清量和单位（尽量用符号）；
6，大小适宜，图的信息容量与图尺寸规格要匹配，图的各元素比例要恰当,尽量美观；与文要匹配并插入文中适宜处。

二．照片图
1，尽量用像素高，清晰度（色彩、背景、层次都要清晰）好的图; 2，参数，条件的标注（图内和图下）要清楚、齐全（字体宜小5号）；
3，图的大小要适宜，与文匹配，插入文中适宜处；图内各部位，各要素大小也要匹配，做到比例适当、重点突出，精美好看；注：①不论何种图图题都要中英文对照给出;②同类图的体例全文要一致;③注字符不得用虚线;④插入文中适宜处是指与文字叙述的逻辑关联处(应有提示语或引导语,如见图×),且应先文后图排。

SCI论文写作之插图要求本文说明一般SCI杂志对插图的基本要求以及如何在科研工作中做好原始数据的采集工作，希望对科研工作者有用。

1. SCI论文插图一般要求：1）尺寸：宽度8.3~17.6cm，高度≤20cm；2）字体：Times New Roman/Arial；3）同类型文字的字号保持一致：Font size ≥8 pt（字体太小印刷版看不清楚）；4）线条粗细一致：Line weight一般在0.25~1 pt；5）准确、清楚、有条理的图片标记，插图上所有元素对位整齐；6）插图内容应占据整张插图的90%以上空间，四周不能留太多空白区域；7）颜色模式：RGB, CMYK；8）图片分辨率超过最低要求：彩图≥300 dpi；线条图≥1000 dpi；灰度图≥600 dpi；组合图≥500 dpi；9）格式符合规范：位图，TIFF，矢量图，PDF/EPS；10）大小合适：每张插图最好不超过10M，推荐保存为TIFF格式并选择LZW无损压缩模式；2.SCI论文写作如何获取高质量的原始素材？收集原始数据和图片时，应特别注意获取高质量的原始文件，并长期保存。

（1）照相机拍摄类照片要点：1）注意摄入参照物。

如需比较拍摄物尺寸大小的，应辅以钢尺做参照等；2）背景应尽量干净。

推荐以浅蓝布作为背景，注意减少血渍及其他污染物的干扰；3）检查相机设臵，分辨率越高越好，推荐2560×1920dpi及以上分辨率；4）对焦准确，不逆光拍摄，多拍几张；5）及时挑选可用照片并正确命名，并将原始照片长期保存，不要用word或ppt保存；（2）条带类图片拼图前，条带类图片需要通过图片软件进行裁剪和预处理，并添加箭头和分子量等文字说明。

注意：1）保持凝胶完整；2）拍照或扫描时应臵高分辨率，原始分辨率＞300 dpi，越高越好，保存为TIFF格式备用。

（3）显微镜、电镜、共聚焦显微镜图片这类照片包括黑白图和彩色图。

拼图前，往往需要预处理添加标尺和调整大小。

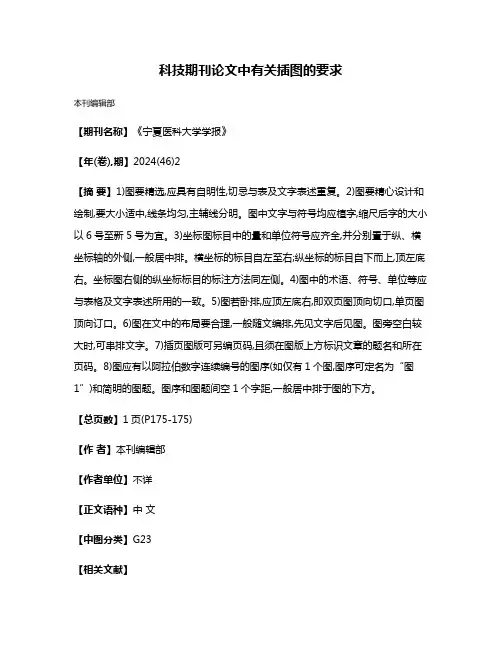

科技期刊论文中有关插图的要求
本刊编辑部
【期刊名称】《宁夏医科大学学报》
【年(卷),期】2024(46)2
【摘要】1)图要精选,应具有自明性,切忌与表及文字表述重复。

2)图要精心设计和绘制,要大小适中,线条均匀,主辅线分明。

图中文字与符号均应植字,缩尺后字的大小以6号至新5号为宜。

3)坐标图标目中的量和单位符号应齐全,并分别置于纵、横坐标轴的外侧,一般居中排。

横坐标的标目自左至右;纵坐标的标目自下而上,顶左底右。

坐标图右侧的纵坐标标目的标注方法同左侧。

4)图中的术语、符号、单位等应与表格及文字表述所用的一致。

5)图若卧排,应顶左底右,即双页图顶向切口,单页图顶向订口。

6)图在文中的布局要合理,一般随文编排,先见文字后见图。

图旁空白较大时,可串排文字。

7)插页图版可另编页码,且须在图版上方标识文章的题名和所在页码。

8)图应有以阿拉伯数字连续编号的图序(如仅有1个图,图序可定名为“图1”)和简明的图题。

图序和图题间空1个字距,一般居中排于图的下方。

【总页数】1页(P175-175)
【作者】本刊编辑部
【作者单位】不详
【正文语种】中文
【中图分类】G23
【相关文献】
1.科技期刊论文中有关插图的要求
2.科技期刊论文中有关插图的要求
3.科技期刊论文中有关插图的要求
4.科技期刊论文中有关插图的要求
5.科技期刊论文中有关插图的要求
因版权原因，仅展示原文概要，查看原文内容请购买。

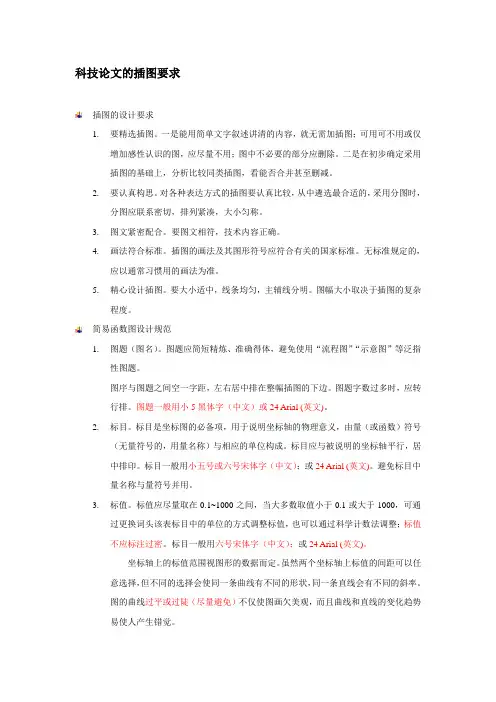

科技论文的插图要求插图的设计要求1.要精选插图。

一是能用简单文字叙述讲清的内容，就无需加插图；可用可不用或仅增加感性认识的图，应尽量不用；图中不必要的部分应删除。

二是在初步确定采用插图的基础上，分析比较同类插图，看能否合并甚至删减。

2.要认真构思。

对各种表达方式的插图要认真比较，从中遴选最合适的，采用分图时，分图应联系密切，排列紧凑，大小匀称。

3.图文紧密配合。

要图文相符，技术内容正确。

4.画法符合标准。

插图的画法及其图形符号应符合有关的国家标准。

无标准规定的，应以通常习惯用的画法为准。

5.精心设计插图。

要大小适中，线条均匀，主辅线分明。

图幅大小取决于插图的复杂程度。

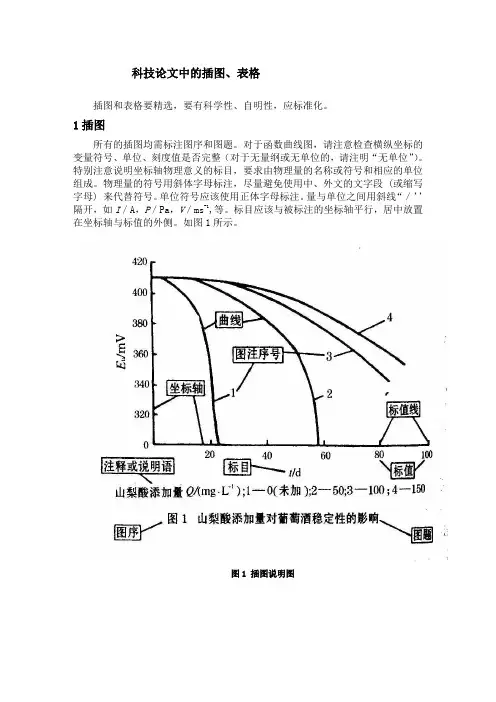

简易函数图设计规范1.图题（图名）。

图题应简短精炼、准确得体，避免使用“流程图”“示意图”等泛指性图题。

图序与图题之间空一字距，左右居中排在整幅插图的下边。

图题字数过多时，应转行排。

图题一般用小5黑体字（中文）或24 Arial (英文)。

2.标目。

标目是坐标图的必备项，用于说明坐标轴的物理意义，由量（或函数）符号（无量符号的，用量名称）与相应的单位构成。

标目应与被说明的坐标轴平行，居中排印。

标目一般用小五号或六号宋体字（中文）；或24 Arial (英文)。

避免标目中量名称与量符号并用。

3.标值。

标值应尽量取在0.1~1000之间，当大多数取值小于0.1或大于1000，可通过更换词头该表标目中的单位的方式调整标值，也可以通过科学计数法调整；标值不应标注过密。

标目一般用六号宋体字（中文）；或24 Arial (英文)。

坐标轴上的标值范围视图形的数据而定。

虽然两个坐标轴上标值的间距可以任意选择，但不同的选择会使同一条曲线有不同的形状，同一条直线会有不同的斜率。

图的曲线过平或过陡（尽量避免）不仅使图画欠美观，而且曲线和直线的变化趋势易使人产生错觉。

4.数据点凡是用实验数据绘制的函数图，均应有数据点。

数据不宜太少，否则不能反映真实的变化规律。

科研论文中插图的规范要求科研论文的写作应遵循一定的规范，严格按规范进行论文写作不但可使研究者撰写论文的难度降低，而且也能使读者更方便地对论文进行判断，同行之间也可更便捷地交流。

插图作为科研论文的重要组成部分，其制作也有一定的规范要求。

论文中所有非表格的图示都可以被称为图，包括线形图、条形图、圆型图、散点图、结构图、示意图与照片等多种常见类型。

在描述变量间的相互作用或非线性关系时，用插图来表达是非常有效的。

但插图占用篇幅大，且数据的表达没有表格那么准确，有时和需要读者去估计，所以对其使用要适度。

与表格类似，在文中也要对插图作足够的说明以便于理解。

医刊汇编译认为，一幅好的插图应该具备如下几个特点：一是补充而不是重复文字的描述；二是只描述基本事实；三是简明，省略不必要的细节；四是清楚，插图的要素(类型、线条、符号、文字等)要让人容易看清楚；五是容易理解，目的明确；六是同一篇文章中同一性质的插图要有一致性，即字体号、主辅线条粗细、单位符号等要一致。

插图中各要素及其要求如下：1.图序和图题：图序即插图的序号。

根据插图在正文中被提及的顺序，用阿拉伯数字进行排序，如“图1”、“图2”等。

并尽量把图安排在靠近第1次提及它的位置。

需要注意的是，一定不要写成“上/下图”或“第X页的图”，因为这些提法在重新排版时可能会导致错误。

图题即插图的标题，要求简明准确，要有较好的说明性和专指性，不要为了追求简洁而选用过于泛指的图题，图序和图题之间空1个字距，不用任何点号，置于图的下面。

2.图例：当插图中用某一符号来代表某一变量时，就要用图例来说明符号的意义。

图例常被放置于图内并成为插图的一部分，因此其字体和字号应与图的其他部分一致。

如有可能，最好把图例放置在坐标轴的区域之内。

3.图注：图中未能表达又需要表达的信息应在图注中说明，如度量单位、符号以及缩略语等。

如在图中标出了显著性的值，那么在图注中就要说明(同表注的要求)。

4.字体、字号、线条和图案的选择要注意：图中的字体常采用6号宋体，若有特殊要求，如突出某些文字，可增大字号或改变字体；坐标轴线条为辅线，粗细采用0.5磅，图中线条为主线，可以采用1磅；线条粗细与密度需要加以考虑，要突出最重要的要素；图中性质不同部分要用不同的图案区分，如条形图中代表不同变量的条、饼图中不同的部分等。

毕业论文插图制作规范随着科技的发展和信息的快速传播，插图在毕业论文中的使用越来越广泛。

插图的使用可以使论文更加直观，有助于读者对研究内容的理解和接受。

然而，插图的制作和使用也需要遵循一定的规范，以确保其能够达到预期的效果，并且不影响论文的整体质量。

本文将介绍毕业论文插图的制作规范。

一、插图的类型和选择在制作插图之前，首先需要明确插图的类型和选择。

根据具体的研究内容和需要表达的信息，选择合适的插图类型，例如表格、图表、流程图、示意图、照片等。

在选择插图时，应确保插图能够准确地展示研究结果或阐述论点，同时要尽量简洁明了，避免冗长和复杂。

二、插图的制作要求1. 图片质量：插图的清晰度和质量至关重要。

插图应具备足够的分辨率，清晰可见，并且不失真。

如果插图中包含文字，文字也应清晰可读，避免模糊不清。

2. 图片尺寸：插图的尺寸应适当，既能够突出插图的重点，又不能太小而难以辨认。

一般来说，插图不应超过页面的边界，以免影响排版和阅读。

3. 图片编号和标题：每个插图应有清晰的编号和标题，以便读者准确理解插图的内容。

编号和标题应与插图一同出现，并且位于插图的下方，方便读者浏览和参考。

4. 图片的来源和版权：如果插图来自其他文献或来源，应在插图的下方标明图片的来源，并注明引用的出处。

另外，如果有版权的问题，应事先获得相关授权或者注明使用许可。

三、插图的引用和说明在论文中使用插图时，需要进行适当的引用和说明，以确保学术诚信。

应使用引用格式标注插图的来源，并进行适当的解释和说明，使读者能够理解插图的含义和作用。

如果插图中有特殊的符号、颜色或图例，也需要进行解释和说明。

四、插图的位置和排版插图在论文中的位置和排版也需要注意。

一般来说，插图应紧密地与相关的文字内容相连，并出现在其首次提到的地方或附近。

插图与文字之间应留有适当的间距，便于读者阅读和理解。

插图的格式和样式应与论文的整体排版一致，字体、字号、行距等要统一。

五、插图的标注和说明每个插图应有相应的标注和说明，以便读者理解插图的内容和意义。
