第五讲科技论文插图的规范使用

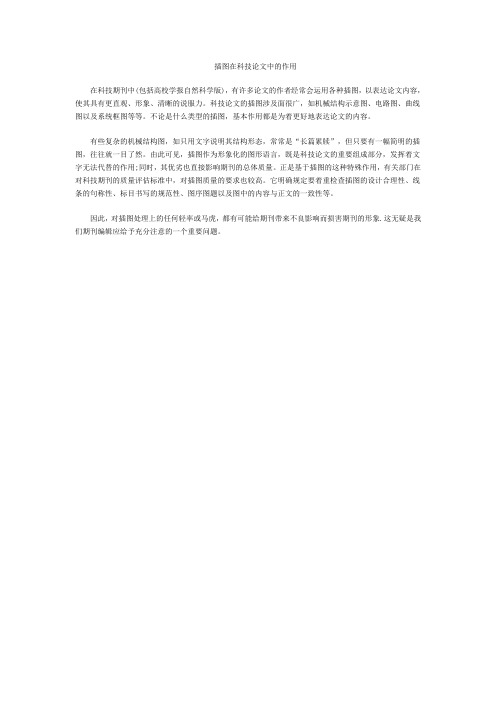

插图在科技论文中的作用
在科技期刊中(包括高校学报自然科学版)，有许多论文的作者经常会运用各种插图，以表达论文内容，使其具有更直观、形象、清晰的说服力。

科技论文的插图涉及面很广，如机械结构示意图、电路图、曲线图以及系统框图等等。

不论是什么类型的插图，基本作用都是为着更好地表达论文的内容。

有些复杂的机械结构图，如只用文字说明其结构形态，常常是“长篇累牍”，但只要有一幅简明的插图，往往就一目了然。

由此可见，插图作为形象化的图形语言，既是科技论文的重要组成部分，发挥着文字无法代替的作用;同时，其优劣也直接影响期刊的总体质量。

正是基于插图的这种特殊作用，有关部门在对科技期刊的质量评估标准中，对插图质量的要求也较高。

它明确规定要着重检查插图的设计合理性、线条的句称性、标目书写的规范性、图序图题以及图中的内容与正文的一致性等。

因此，对插图处理上的任何轻率或马虎，都有可能给期刊带来不良影响而损害期刊的形象.这无疑是我们期刊编辑应给予充分注意的一个重要问题。

科技论文的图和表科技论文中的插图、表格插图和表格要精选，要有科学性、自明性，应标准化。

1插图所有的插图均需标注图序和图题。

对于函数曲线图，请注意检查横纵坐标的变量符号、单位、刻度值是否完整（对于无量纲或无单位的，请注明“无单位”）。

特别注意说明坐标轴物理意义的标目，要求由物理量的名称或符号和相应的单位组成。

物理量的符号用斜体字母标注，尽量避免使用中、外文的文字段 (或缩写字母) 来代替符号。

单位符号应该使用正体字母标注。

量与单位之间用斜线“／’’隔开，如I／A，P／Pa，V／ms-1,等。

标目应该与被标注的坐标轴平行，居中放置在坐标轴与标值的外侧。

如图1所示。

图 1插图说明图示例：图22 表格所有的表均需标注表序和表题，表中的各栏均应标明“量和测试项目、标准规定的符号及单位”。

尽量用三线表，其构成如图2所示。

μg/L 20406080100∆F 220240260280图2 三线表说明示例：表1 应用举例 分子 名称 P 键数（m ） n m +n 分子 构型 单 双 三 CO 2 8 2 0 2 直线型 HCN 8 1 1 0 2 直线型 O 3 10 2 1 3 V 型 10 2 1 3 V 型 NO 2 9 2 0.5 3 V 型 +2NO 8 2 0 2 直线型 -3I 10 2 3 5 直线型 2NClO 14 2 1 0 3 三角形 -24SO 16 4 0 6 四面体 22F IO 13 2 2 1 5 四面体 4SOF 12 4 1 0 5 三角双锥 4XeOF 14 4 1 1 6 四方角锥 7IF 14 7 0 7 五角双锥表2《淮南子. 天文训》生律结果律名相生今日七声律长律数* 律数**次序音名宫调(弦长)黄钟 1 C 宫9.00 81 1大吕8 #C 8.42 76 2048/2187太簇 3 D 商8.00 72 8/9夹钟10 #D 7.49 68 16384/19683姑洗 5 E 角7.11 64 64/81仲吕12 F 6.66 60 131072/177147蕤宾7 F 变徵 6.32 57 512/729林钟 2 G 徵 6.00 54 2/3夷则9 #G 5.62 50 4076/6561南吕 4 A 羽 5.33 48 16/27无射11 #A 4.99 45 32768/59049应钟 6 B 变宫 4.74 42 128/243清黄(13)C 1殿(宫) (4.44)_ —(1/2)注: *《淮南子. 天文训》给出的律数; **黄钟宫音的律数为1，按三分损益法得其它各律的律数（比例数）。

论文中图的规范第一篇：论文中图的规范一般论文中对图像的要求图象是科技论文表述的重要形式，插图绘制的准确、规范、合理，不仅可以使论文论述清楚、明白，还可以起到活跃、美化、节省版面，提高读者阅读兴趣的效果。

但在科技论文撰稿中，许多作者不了解图象使用的有关规定，存在不少问题，为引导广大作者在撰稿中正确绘制和设计图象，提高撰稿质量。

现结合我多年投稿的一些体会，就科技论文撰稿中插图设计的格式、要求和注意事项等做一简要介绍，供参考。

插图包括线条图和照片图，它以直观的方法使读者迅速理解事物的形态、结构、变化趋势及其特点，可以缩减繁琐的文字描述。

有时插图可以把文字难以表达清楚的情况描绘得一目了然。

有些实物照片还具有客观证据的作用。

但作为科技论文的”形象语言”、“视觉文字”，插图的使用必须要有统一和规范的语言手段，要注意使用相应学科的专业符号，防止乱用和混用国外标准或已经废弃不用的旧标准。

线条图线条图是科技论文撰稿中最常使用的一种表达方式，一般由图序、图题、标目、标值、坐标轴、图注等6部分组成。

线条图的设计要合理，符合统计学与规范化的要求。

图形要简明、完整、清晰地表述欲表达的主题内容。

全图外廓以矩形为宜，高与宽的比例约为5:7左右，应避免过于扁或长（最好绘制为正方形）。

图中文字说明要简明，需要时可用数码或代号标示，并附以图注说明。

要有纵坐标和横坐标，并标明量和单位，同时要有图例及图例说明。

1）图序和图题。

插图应按文中出现的先后顺序用阿拉伯数字连续编码给出图序和图题，如图1、图2。

图题应是以最准确、最简练的并能反映该图特定内容的词语的逻辑组合，一般是词组（很少用句子），而且绝大多数是以名词或名词性词组为中心语的偏正词组（很少用动宾词组），要求准确得体，简短精练，容易认读。

图序、图题在图正下方标明。

2）标目。

标目是说明坐标轴物理意义的必要项目，由物理量名称（或物理量名称符号）和相应的单位组成。

采用量与单位比值的形式，即“量名称或量符号/单位”，比如“p/MPa”，或“压力/MPa”，或“压力p/MPa”，也可用“p（MPa）”或“压力（MPa）”，或“压力p（MPa）表示；而不用传统的、不科学并容易引起歧义的表示方法，如“p，MPa”，或“压力，MPa”，或“压力p，MPa”表示。

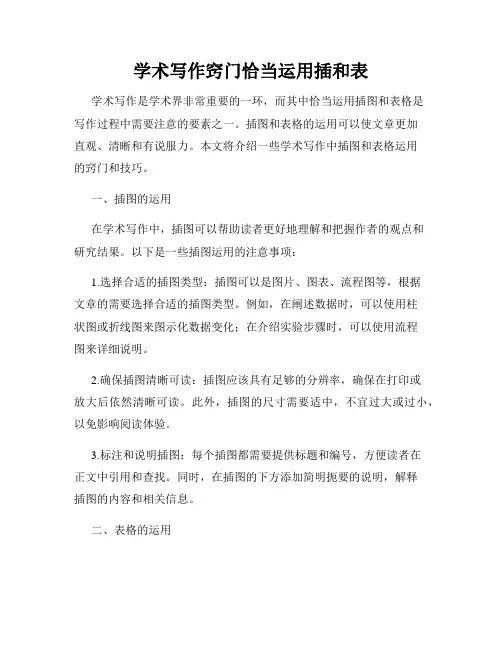

学术写作窍门恰当运用插和表学术写作是学术界非常重要的一环，而其中恰当运用插图和表格是写作过程中需要注意的要素之一。

插图和表格的运用可以使文章更加直观、清晰和有说服力。

本文将介绍一些学术写作中插图和表格运用的窍门和技巧。

一、插图的运用在学术写作中，插图可以帮助读者更好地理解和把握作者的观点和研究结果。

以下是一些插图运用的注意事项：1.选择合适的插图类型：插图可以是图片、图表、流程图等，根据文章的需要选择合适的插图类型。

例如，在阐述数据时，可以使用柱状图或折线图来图示化数据变化；在介绍实验步骤时，可以使用流程图来详细说明。

2.确保插图清晰可读：插图应该具有足够的分辨率，确保在打印或放大后依然清晰可读。

此外，插图的尺寸需要适中，不宜过大或过小，以免影响阅读体验。

3.标注和说明插图：每个插图都需要提供标题和编号，方便读者在正文中引用和查找。

同时，在插图的下方添加简明扼要的说明，解释插图的内容和相关信息。

二、表格的运用表格在学术写作中常常用于呈现数据、统计结果或对比分析。

以下是一些表格运用的技巧：1.选择合适的表格类型：表格可以是简单的数据表格、交叉表格、对比表格等，根据需要选择合适的表格类型。

例如，在比较不同实验组的结果时，可以使用对比表格来清晰地列出各组的数据。

2.简化表格内容：表格应该简明扼要，只列出读者需要关注的关键数据和信息。

复杂或冗长的表格只会给读者带来困惑，不利于理解与比较。

3.确保表格排版整齐：表格的标题应该放在表格上方，同时表格的列和行应该有相应的标注，便于读者理解。

表格的内容应该对齐，并使用粗线或不同颜色的底纹来区分不同的行或列。

总结起来，学术写作中的插图和表格运用要遵循简洁、清晰和有效的原则。

恰当运用插图和表格可以提高文章的可读性和可信度，使文章更加直观和有说服力。

希望以上学术写作窍门能对你的写作有所帮助。

科研干货 SCI论文中插图的规范表达，避免踩雷！实验数据是科研文章中十分重要的部分，是文章观点最直接的证明，也是审稿人和读者最关注的部分。

规范、美观的实验数据表达会让人眼前一亮，很好地完成说明文章观点的任务。

本文将主要针对实验数据的绘图，阐述这类论文插图表达的规范性。

一、插图的组成科技论文中的插图，最主要的类型是数据信息图，主要用以描述数据的信息和趋势，包括点线图、柱状图、饼状图等。

数据图的主要构成部分由图1表示：以上部分是数据图的必要组成部分，它们往往都是不可或缺的。

除了数据图以外，论文的插图还包括照片、流程图、示意图等类型。

二、插图的清晰度与尺寸不同期刊对论文插图的要求不同，但是基本的要求往往是一致的，即要求图的清晰度足够。

作者在投稿前应仔细对照期刊的Guides for authors，对于不符合期刊要求的图应作出相应的修改。

此外，插入论文的图应保持纵横比，防止对图片进行横向拉伸和纵向拉伸，从而导致图形失真，如图2所示：图2 横向拉伸导致图形失真对于摘要图（Graphic abstract）的尺寸，很多期刊都会给出详细的规定，而对于论文插图的尺寸，期刊往往不会严格限定。

但是为了插图的阅读性，以及为了版面的利用率，作者需要特别注意图的尺寸问题。

关于插图的尺寸问题，其实就是掌握好三者的比例：图框、图线、文字。

三者的比例需要适中，如果比例不协调就会造成图片的不规范和不美观。

图3 图框的尺寸过大因为图框选择得过大，所以导致图中的文字和图线都显得较小，读不便和版面的浪费。

图4 误差棒超过图框所示，由于尺寸选择的不合理，导致图线的误差棒超过了图框。

三、图线数据图线是论文插图最核心的部分，是对数据的直接表达。

关于论文图线绘制的规范性，主要有以下需要注意的地方。

对于点线图来说，各个数据点之间的连接需要使用直线，在不少论文中对于数据点的连接采用的是平滑曲线，如图5所示。

平滑曲线过度预测了数据的走向规律，提供了超出实测数据的信息，应避免使用。

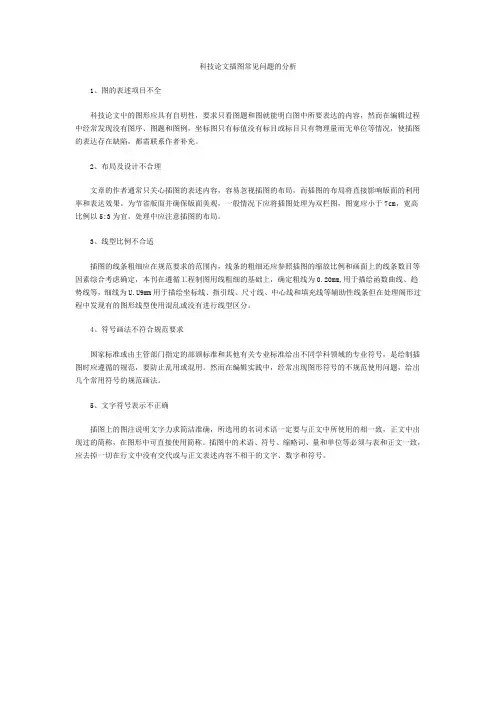

科技论文插图常见问题的分析
1、图的表述项目不全
科技论文屮的图形应具有自明性，要求只看图题和图就能明白图中所要表达的内容，然而在编辑过程中经常发现没有图序、图题和图例，坐标图只有标值没有标目或标目只有物理量而无单位等情况，使插图的表达存在缺陷，都需联系作者补充。

2、布局及设计不合理
文章的作者通常只关心插图的表述内容，容易忽视插图的布局，而插图的布局将直接影响版面的利用率和表达效果。

为节省版面并确保版面美观，一般情况下应将插图处理为双栏图，图宽应小于7cm，宽高比例以5:3为宜。

处理中应注意插图的布局。

3、线型比例不合适
插图的线条粗细应在规范要求的范围内，线条的粗细还应参照插图的缩放比例和画面上的线条数目等因素综合考虑确定，本刊在遵循工程制图用线粗细的基础上，确定粗线为0.20mm,用于描绘函数曲线、趋势线等，细线为U.U9mm用于描绘坐标线、指引线、尺寸线、中心线和填充线等辅助性线条但在处理阁形过程中发现有的图形线型使用混乱或没有进行线型区分。

4、符号画法不符合规范要求
国家标准或由主管部门指定的部颁标准和其他有关专业标准给出不同学科领域的专业符号，是绘制插图时应遵循的规范，要防止乱用或混用。

然而在编辑实践中，经常出现图形符号的不规范使用问题，给出几个常用符号的规范画法。

5、文字符号表示不正确
插图上的图注说明文字力求简洁准确，所选用的名词术语一定要与正文中所使用的相一致，正文中出现过的简称，在图形中可直接使用简称。

插图中的术语、符号、缩略词、量和单位等必须与表和正文一致，应去掉一切在行文中没有交代或与正文表述内容不相干的文字、数字和符号。

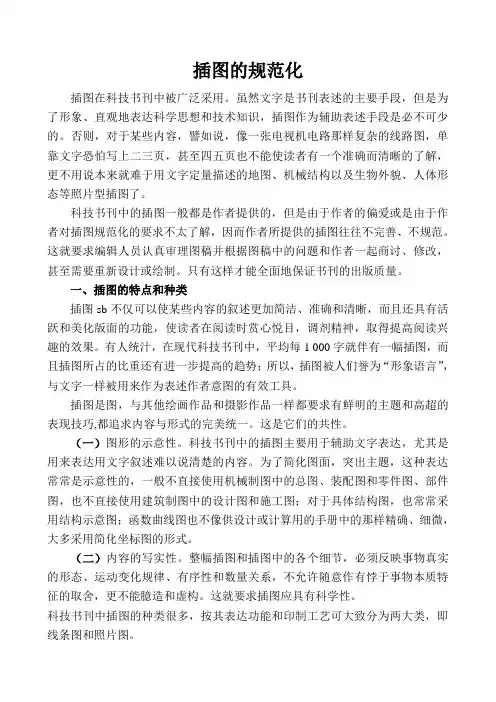

插图的规范化插图在科技书刊中被广泛采用。

虽然文字是书刊表述的主要手段，但是为了形象、直观地表达科学思想和技术知识，插图作为辅助表述手段是必不可少的。

否则，对于某些内容，譬如说，像一张电视机电路那样复杂的线路图，单靠文字恐怕写上二三页，甚至四五页也不能使读者有一个准确而清晰的了解，更不用说本来就难于用文字定量描述的地图、机械结构以及生物外貌、人体形态等照片型插图了。

科技书刊中的插图一般都是作者提供的，但是由于作者的偏爱或是由于作者对插图规范化的要求不太了解，因而作者所提供的插图往往不完善、不规范。

这就要求编辑人员认真审理图稿并根据图稿中的问题和作者一起商讨、修改，甚至需要重新设计或绘制。

只有这样才能全面地保证书刊的出版质量。

一、插图的特点和种类插图sb不仅可以使某些内容的叙述更加简洁、准确和清晰，而且还具有活跃和美化版面的功能，使读者在阅读时赏心悦目，调剂精神，取得提高阅读兴趣的效果。

有人统汁，在现代科技书刊中，平均每1 000字就伴有一幅插图，而且插图所占的比重还有进一步提高的趋势；所以，插图被人们誉为“形象语言”，与文字一样被用来作为表述作者意图的有效工具。

插图是图，与其他绘画作品和摄影作品一样都要求有鲜明的主题和高超的表现技巧,都追求内容与形式的完美统一。

这是它们的共性。

（一）图形的示意性。

科技书刊中的插图主要用于辅助文字表达，尤其是用来表达用文字叙述难以说清楚的内容。

为了简化图面，突出主题，这种表达常常是示意性的，一般不直接使用机械制图中的总图、装配图和零件图、部件图，也不直接使用建筑制图中的设计图和施工图；对于具体结构图，也常常采用结构示意图；函数曲线图也不像供设计或计算用的手册中的那样精确、细微，大多采用简化坐标图的形式。

（二）内容的写实性。

整幅插图和插图中的各个细节，必须反映事物真实的形态、运动变化规律、有序性和数量关系，不允许随意作有悖于事物本质特征的取舍，更不能臆造和虚构。

这就要求插图应具有科学性。

毕业论文插图制作规范随着科技的发展和信息的快速传播，插图在毕业论文中的使用越来越广泛。

插图的使用可以使论文更加直观，有助于读者对研究内容的理解和接受。

然而，插图的制作和使用也需要遵循一定的规范，以确保其能够达到预期的效果，并且不影响论文的整体质量。

本文将介绍毕业论文插图的制作规范。

一、插图的类型和选择在制作插图之前，首先需要明确插图的类型和选择。

根据具体的研究内容和需要表达的信息，选择合适的插图类型，例如表格、图表、流程图、示意图、照片等。

在选择插图时，应确保插图能够准确地展示研究结果或阐述论点，同时要尽量简洁明了，避免冗长和复杂。

二、插图的制作要求1. 图片质量：插图的清晰度和质量至关重要。

插图应具备足够的分辨率，清晰可见，并且不失真。

如果插图中包含文字，文字也应清晰可读，避免模糊不清。

2. 图片尺寸：插图的尺寸应适当，既能够突出插图的重点，又不能太小而难以辨认。

一般来说，插图不应超过页面的边界，以免影响排版和阅读。

3. 图片编号和标题：每个插图应有清晰的编号和标题，以便读者准确理解插图的内容。

编号和标题应与插图一同出现，并且位于插图的下方，方便读者浏览和参考。

4. 图片的来源和版权：如果插图来自其他文献或来源，应在插图的下方标明图片的来源，并注明引用的出处。

另外，如果有版权的问题，应事先获得相关授权或者注明使用许可。

三、插图的引用和说明在论文中使用插图时，需要进行适当的引用和说明，以确保学术诚信。

应使用引用格式标注插图的来源，并进行适当的解释和说明，使读者能够理解插图的含义和作用。

如果插图中有特殊的符号、颜色或图例，也需要进行解释和说明。

四、插图的位置和排版插图在论文中的位置和排版也需要注意。

一般来说，插图应紧密地与相关的文字内容相连，并出现在其首次提到的地方或附近。

插图与文字之间应留有适当的间距，便于读者阅读和理解。

插图的格式和样式应与论文的整体排版一致，字体、字号、行距等要统一。

五、插图的标注和说明每个插图应有相应的标注和说明，以便读者理解插图的内容和意义。

学术论文插图的正确表达方法1.选择适当的插图类型在选择插图类型之前，应该先考虑插图所要表达的信息。

常见的插图类型包括柱状图、折线图、散点图、饼图、图片等。

-柱状图：适用于对比不同组别、不同条件下的数据大小。

例如，比较不同药物浓度对细胞死亡率的影响。

-折线图：适用于展示随时间变化的数据趋势。

例如，细胞增殖率随培养时间的变化情况。

-散点图：适用于展示两个变量之间的相关性。

例如，血压和年龄之间的关系。

-饼图：适用于展示不同组别所占比例。

例如，不同年龄段的人口分布比例。

-图片：适用于展示实验设备、样品形貌等。

例如，电子显微镜下的细胞形态。

-坐标轴：应根据数据范围和单位选择适当的刻度和坐标轴长度。

坐标轴可以使用对数刻度、破折号等方式展示更广范围的数据。

3.避免图片过于复杂虽然插图能够直观地表达数据，但过于复杂的插图可能会导致读者难以理解。

因此，应避免插图中包含过多的细节和复杂的图形。

-数据精简：如果数据过多，可以选择其中最具代表性的数据进行展示，或者采用子图的方式展示多组数据。

-图形简化：可以使用直线替代曲线，使用简单的标记代替复杂的符号。

图形应简洁明了，易于理解。

4.添加图例和说明在插图中添加图例和说明可以帮助读者更好地理解数据和图形含义。

图例应该说明插图中各个元素代表的含义，如不同颜色代表不同条件、不同符号代表不同实验组。

说明部分可以简要地介绍插图的目的和结果。

-图例：可以在插图旁边或者下方添加图例，图例应清晰、简洁，字体大小适中，以便读者辨认。

-说明：可以在插图下方添加文字说明，介绍插图的目的、实验条件、结果等。

5.高质量的插图制作为了确保插图的质量和清晰度，应注意以下几点：- 分辨率：插图应以高分辨率保存并插入论文中，避免模糊和失真。

一般来说，分辨率应在300dpi以上。

-尺寸：插图的尺寸要适当，既能在文中容纳，又能保证清晰度。

一般来说，插图的宽度不宜超过页面的宽度。

-文件格式：常用的插图文件格式包括JPEG、PNG、TIFF等。

学术论文中插图的正确表达学术论文中的插图对于解释和支持研究结果非常重要。

正确地表达插图可以使读者更容易理解研究内容，同时也有助于提高论文的可读性。

本文将介绍学术论文中插图的正确表达方法，并提供一些相关的建议和注意事项。

首先，学术论文中的插图应该以简洁明确的方式呈现。

插图应该清晰地展示实验结果、数据分析或观察到的现象。

为了确保插图的清晰度，可以采用专业的绘图软件或工具来绘制插图，如Matlab、Python、Adobe Illustrator等。

在绘制插图时，应该注意选择合适的比例和尺寸，以使插图在论文中的展示效果最佳。

其次，插图在论文中应该有明确的标注和说明。

每个插图都应该有一个统一的编号，如“图1”、“图2”等，并在正文中引用这些编号。

此外，每个插图都应该有标题，用来简要描述插图的内容。

标题应该精确明确，概括插图的主要内容。

此外，还可以通过图例来进一步解释插图中的元素、符号或图形。

图例应该简明扼要，不要过多地解释插图的内容。

然后，插图应该为读者提供足够的信息，以便理解其所要表达的内容。

在插图中，应该标注重要的数据、特征或趋势。

如果插图包含多个数据序列，应该使用不同的线条、符号、颜色或阴影来区分它们。

此外，插图中的坐标轴应该包含标尺和刻度，并注明相应的单位。

这样可以使读者更容易理解插图的含义和解读数据。

最后，插图应该与正文内容相互补充。

在论文中引用插图时，应该在正文中简要介绍插图的主要内容，并解释其与论文的相关性。

插图不应该是孤立的，而应该与论文的其他部分相互联系，共同构建论文的逻辑框架。

为了确保插图的连贯性，可以在引用插图的地方使用合适的过渡语句，如“如图1所示”、“如前文所述”等。

在学术论文中使用插图时，还需要注意一些细节。

首先，插图的质量应该尽可能高。

如果插图不清晰或有模糊或失真的部分，可能会降低读者对论文的信任度。

其次，插图应该符合学术规范和版权法规定。

如果引用或修改他人的插图，应该按照规定进行引用，注明出处并尊重著作权。

文章编号:1000-1500(2000)01-0112-05论科技论文插图的构思设计及要求金　刚(北方交通大学科技处,北京100044)摘　要:针对科技论文中图稿普遍存在的问题,介绍了作者在插图构思、设计过程中应掌握的基本知识,以期达到科技图稿的规范性与合理性.关键词:科技论文;插图;设计中图分类号:G 232 文献标识码:COn Considerations and Lay 2Out of Illustrations in Thesis J IN G ang(Department of Science and Technology ,Northern Jiaotong University ,Beijing 100044,China )Abstract :Common problems about illustrations in science and technology thesis are dis 2cussed.Basic requirements for lay 2out of illustrations are introduced to make them stan 2dardized and rational.K ey w ords :science and technology thesis ;illustration ;design随着科学技术的飞速发展,使用计算机进行论文写作和编辑加工,已是论文写作和编排技术工作现代化的必然途径.近年来在高校学报涌现出一大批青年作者群,他们熟练地掌握计算机,利用现代手段编写文章,并且利用微机绘制文稿中的图形,一改过去由专业描图人员手工绘图的方法,使出版工作迈上新台阶.但由于大多数年轻作者不甚了解科技论文中插图的基本要求,所交图稿普遍存在不规范和随意性.在实际的出版过程中,编辑和作者双方在图的改动加工上投入很多精力和时间,影响了出版工作的顺利进行.作者对其文稿的责任,是从创作一开始就产生的.如果在其文章孕育初期就大概了解文稿和图稿的基本要求,并依据规范对其文、图创作进行约束,从而使编辑和作者在双方各尽其责的过程中,做到彼此制约和互补,就可以顺利完成科技论文的出版工作.1　插图的作用与原则111　插图的作用科技期刊内容是由文字、图形和数学符号等组成,它们结构不同,表达形式各异.当文字叙述难以简洁地表达复杂的科技内容时,借助图形作辅助说明;当数学符号为科学研究提供数量分析和计算方法,使其从定性描述上升到定量分析时,图形也起到表述的作用.收稿日期:1999202222作者简介:金刚(1954—)女,浙江绍兴人,助理编辑,大专.em ail :bfxb @ 2000年2月第24卷第1期 北　方　交　通　大　学　学　报JOURNAL OF NORTHERN J IAO TON G UN IV ERSIT Y Feb.2000　Vol.24No.1 在论文的某些地方,适当配置插图,使其内容更加完整,更具有说服力,叙述更显简洁,易于读者理解和记忆.对于某些内容,如复杂的线路图、机械设备和实验装置等,用长篇大论难以把事物描述清楚,而一幅构思严密、设计新颖、绘制精湛的插图就可清晰、准确地表述出来,为读者提供直观的形象思维,所以插图有着文字所不可企及的作用[1].112　插图的原则论文中的插图,一般不应无原则地任意增删.插图过多将会使文稿显得冗复和杂乱;插图过少也会显得单调和沉闷.掌握得当,才可与正文相得益彰,收到图文并茂的功效.(1)精简原则一篇论文,只要能使读者正确理解所叙述的内容,凡是能用文字简洁说明问题的,则用文字表达,不必硬加插图.有人统计,科技论文中平均每1000字伴有一幅插图.近年来,不少文章作者对于其研究成果往往不厌其烦地既用文字又用图、表复述同一内容,或用多张插图表述类同的事实和现象.曾经出现过一篇投稿,只有3000多字而插图就多达十几幅的情况,反而使文章显得零乱、松散,冲淡了文章的主题.选择插图应遵循精简的原则:①可用可不用的则尽量少用或者不用;②能用小幅面尺寸表达的不用大幅尺寸,图要紧凑,避免空旷;③能用示意简图表示的不用复杂的结构图;④能用表格说明数据的地方,尽量少用插图表示,技术内容需用较多的数据表达时可用表舍图;⑤几张坐标曲线图上的坐标分度和单位相同时可合并;⑥前人的工作可作为文献引出,不必作重复的叙述和图示.掌握了插图的精简原则,设计出确有必要、为数不多、最具典型的图稿,不但可节省篇幅,又可提高论文的可读性.(2)规范化原则插图要符合规范化原则,即绘图时要符合国家标准,例如:符号、线型、箭头、剖面线的画法,以及各种图形的设计与绘制都有一定规定.不要随便取用已废除的1990年以前国内出版的其它参考书上的旧符号或外国符号,应一律采用新国标规定的符号.按规定和要求设计与绘制插图,大家就有了共同语言.不按规定各行其事,往往使人难以理解甚至不理解,从而失去了插图存在的必要.2　插图的形式与设计211　插图的形式科技论文插图种类很多,对图形的构思与设计,要根据不同内容、不同功能和不同用途来加以考虑.大体可以分为线条图和照片图两大类.线条图　指用墨线绘制出来的图形.它具有线条简明、含义清晰的特点,是论文中最常见的插图.线条图有很多种类,比如:函数曲线图、各种流程图、示意图、系统图、程序框图、电气线路图、记录谱图、计算机输出图或直方图、地图等等.照片图　指图像显示的图形,主要表现它的传真特性,是原实物的照片,它比线条图更形象、更直观,立体感强,但不能反映物体的内部结构.照片图常见的是设备仪器和零部件的外观、建筑物、示波图形等等.212　插图的设计插图绘制的质量优劣,在一定程度上决定着刊物的出版质量.科技图稿应该是图形的功能311第1期 金刚:论科技论文插图的构思设计及要求和形式美的综合形象,设计效果概括为图形结构准确和简洁美观,这是插图设计的基本条件.插图不同于绘画,它不强调画面的完整性,应根据文章表达的要求来决定采用整幅图或其中的一部分.假如描绘整体设备中某部分的一个零件外形结构,可以从简化的或虚拟的整体设备给定部位中通过编引提出该零部件,给以放大特写.21211　坐标图坐标图是论文中使用最多的一类图形,在设计这类图时要注意下列各点:(1)图面安排要紧凑,突出主题,对于作用不大或多余部分要适当调整,压缩或删除无关紧要的部分(见图1). (a )原图(b )修改图图1　合理安排坐标轴示例(2)两图并排时,高低、大小要适宜,避免悬殊过大.(3)非定量坐标必须画出表示增量(x ,y )方向的箭头;定量坐标必须有量的单位和数值分度,不必在坐标轴末端加箭头.(4)定量坐标的分度必须准确,不要过密或疏密不均.过密的分度感觉杂乱,观看效果不佳.(5)表示不同情况、不同用途的曲线线条,要让读者清楚可分,应采用不同线型以示区别.(6)标明编号的引线,应以最短距离引出,不要顺着剖面线或轮廓线等延长出来,引线末端不需画短横线.(7)纵横坐标轴上的标值范围是根据图的数据确定的,但标值的间距却是任选的1不同的选择将使同一曲线有不同的形状,同一条直线其斜率也很不相同,如图2所示[2].图2(a )和(b )不是太高就是太扁,不仅图面不美观,而且直线和曲线的变化趋势直观上容易给人错觉。

科技论文表格和插图设计现代科技论文中表格和插图的运用十分普遍。

将实验或调查等获得的数据（或文字）经过分类、计算、整理、排列后用表格的形式予以表现，能够使所表述内容的逻辑性和准确性更强、更直观。

插图是形象化的文字与表格，能够直观而明确地展示事物的形态、结构、特性及其变化规律。

在科技论文写作中，根据内容的需要，经常会出现表格和插图同时运用的情况，从而使文章达到图文并貌的最佳效果。

在编辑工作中，我们经常发现有些作者对同一组数据既列表格，又绘插图，这种重复性的劳动是没有必要的。

图和表都可以表达数据，如果是表达一组或几组准确的数据，宜用表不用图；如果是表达数据的变化趋势，则宜用图不用表，两者应择其一。

1 表格的设计原则①一个表格只能表达一个主题，不要试图把性质不同的结果揉合在同一表格内。

②若表的内容简单且可用文字叙述代替的，不宜采用表格的表达形式。

③凡已用文字或插图表达过的内容，不必再用表格重复表达。

2 选取合适的表格形式对于表述隶属关系的多层次事项宜采用系统表。

示例1：系统表中央恒温恒湿焓系统如果列出的表格内容比较简短，适合采用无线表。

示例2：无线表酸味剂≤0.2%甜味剂 8%增香剂 2%保润剂 2%防腐剂≤0.2%科技期刊中使用最多的表格形式是三线表，一般的三线表是由上下2条粗线（反线）和表头下的1条细线（正线）组成，其典型形式如下：表序表题（共用单位）表注：××××××。

3 三线表的规范格式3.1 表序与表题除非文章只有1个表格，否则就应有表序。

表序用阿拉伯数字标准，如表1、表2……。

每个表格还应给出表题，表题应能反映表的主题，简明扼要，起到画龙点晴的作用，必要时也应在表格右上方标明表中资料的时间及地点。

3.2 栏头表内左上角为栏头，栏头上的项目一般都是相对于横向栏目而言，也就是主语的总和；有时也可作为竖向栏目的总标目，即作为谓语的总和。

如果不能给出主语或谓语的总标目时，栏头项可以空缺。

学术论文写作时的图表与图片使用规范在学术论文中，图表和图片的使用是非常重要的，它们能够帮助读者更好地理解和掌握研究内容。

然而，图表和图片的使用也需要遵循一定的规范，以确保其有效性和准确性。

本文将探讨学术论文写作时图表和图片的使用规范，并提供一些建议。

1. 图表和图片的选择在选择图表和图片时，需要考虑其与研究内容的关系以及信息的清晰度。

首先，图表和图片应该与论文的主题和目的相一致，能够直观地展示研究结果或数据。

其次，图表和图片应该具有足够的清晰度，以便读者能够准确地理解其中的信息。

如果图表和图片过于复杂或模糊，可能会导致读者的困惑和误解。

2. 图表和图片的标注在使用图表和图片时，需要对其进行适当的标注，以便读者能够理解其含义和来源。

对于图表，应该包括标题、横纵坐标的标签以及单位的注释。

对于图片，应该包括标题和图片来源的注明。

标注应该简明扼要，避免使用过多的文字，以免分散读者的注意力。

3. 图表和图片的编号和引用在论文中，每个图表和图片应该有唯一的编号，并在正文中进行引用。

编号可以按照章节进行分组，如“图1.1”、“图2.1”等。

在正文中引用图表和图片时，可以使用“见图1.1”、“如图2.1所示”等语句。

引用图表和图片可以帮助读者更好地理解论文的内容，并且便于读者在需要时查找相关图表和图片。

4. 图表和图片的版权和来源在使用他人的图表和图片时，需要注明其版权和来源。

如果图表和图片是自己的原创作品，可以在标题或注释中注明“作者原创”。

如果图表和图片来自其他来源，应该在标题或注释中注明来源，并尽可能提供详细的引用信息，如作者、年份、出版社等。

这样可以避免侵权行为，并方便读者查找相关资料。

5. 图表和图片的排版和布局在论文中，图表和图片的排版和布局也需要注意。

首先，图表和图片应该与相应的文字内容相邻，以便读者能够直观地理解其含义。

其次，图表和图片应该具有适当的大小和清晰度，以确保读者能够清楚地看到其中的细节。
