压裂酸化工艺技术一、泡沫酸酸化1.泡沫酸的基本组成泡沫酸是一种由气相、液相和起泡剂组成的混合物，其中气相的含量为52～90%，其余部分是液相，起泡剂的浓度约为总液量的1%。

泡沫酸的类型主要有以下三种：增能型：泡沫质量在52%以下； 泡沫型：泡沫质量在52～90%； 雾化酸：泡沫质量在96%以上。

2.泡沫酸的性能(1)泡沫质量 指在一定的压力和温度下，泡沫中气体体积与总体积之比。

式中：Γ—泡沫质量，%； V S —气体体积；V f —泡沫总体积； V l —液体体积。

实践证明：75～80%质量的泡沫酸效果最好，质量大于80%的泡沫酸，没有足够的酸液来充分溶解岩石。

泡沫质量要受温度和压力的影响。

(2) 粘度在65～95%质量范围内的泡沫粘度取决于泡沫的质量和剪切速度。

泡沫粘度的变化范围一般在10～100厘泊之间。

3.二、抗石膏酸酸化抗石膏酸的主要作用对石膏含量高的碳酸岩盐储层，在常规酸液中加入一定比例的抗石膏剂，抑制石膏在活酸中的溶解，以及90%抑制其在废酸中的二次沉淀。

该酸液具有缓蚀、缓速、残酸比表面张力低等优点。

抗石膏酸酸液成分为：CL+SD 1-3+SD 2-9+SD 1-11+SD 1-12+GY （GY 为抗石膏剂）。

抗石膏酸性能参数%100⨯+==ΓlS Sf S V V V V V三、胶凝酸酸化胶凝酸又被称为稠化酸，具有较好的缓速性能，与常规酸相比，胶凝酸具有粘度高、滤失低、摩阻小、作用距离和刻蚀能力较强的特点。

该工艺主要用于中、低渗储层的改造，它既可采用单一的胶凝酸注入法，又可采用注前置液加胶凝酸的施工方法。

胶凝酸性能参数四、降阻酸酸化降阻酸是在酸液中加入降阻剂（如聚丙烯酰胺类的高分子聚合物）配制而成。

它在管道中的流动摩阻比普通盐酸液低50%~80%，这种工艺适用于投产后储层表皮污染仍未解除的老井改造。

施工中应注意的是，由于降阻剂的热稳定性，在酸中受热会逐渐降解，可能会对储层造成损害。

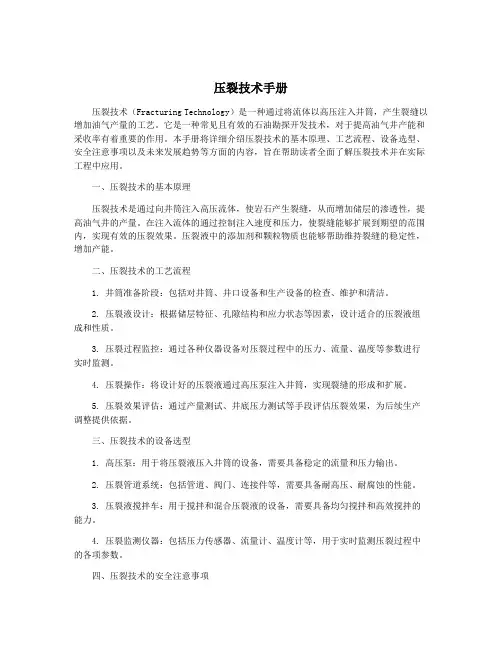

压裂技术手册压裂技术（Fracturing Technology）是一种通过将流体以高压注入井筒，产生裂缝以增加油气产量的工艺。

它是一种常见且有效的石油勘探开发技术，对于提高油气井产能和采收率有着重要的作用。

本手册将详细介绍压裂技术的基本原理、工艺流程、设备选型、安全注意事项以及未来发展趋势等方面的内容，旨在帮助读者全面了解压裂技术并在实际工程中应用。

一、压裂技术的基本原理压裂技术是通过向井筒注入高压流体，使岩石产生裂缝，从而增加储层的渗透性，提高油气井的产量。

在注入流体的通过控制注入速度和压力，使裂缝能够扩展到期望的范围内，实现有效的压裂效果。

压裂液中的添加剂和颗粒物质也能够帮助维持裂缝的稳定性，增加产能。

二、压裂技术的工艺流程1. 井筒准备阶段：包括对井筒、井口设备和生产设备的检查、维护和清洁。

2. 压裂液设计：根据储层特征、孔隙结构和应力状态等因素，设计适合的压裂液组成和性质。

3. 压裂过程监控：通过各种仪器设备对压裂过程中的压力、流量、温度等参数进行实时监测。

4. 压裂操作：将设计好的压裂液通过高压泵注入井筒，实现裂缝的形成和扩展。

5. 压裂效果评估：通过产量测试、井底压力测试等手段评估压裂效果，为后续生产调整提供依据。

三、压裂技术的设备选型1. 高压泵：用于将压裂液压入井筒的设备，需要具备稳定的流量和压力输出。

2. 压裂管道系统：包括管道、阀门、连接件等，需要具备耐高压、耐腐蚀的性能。

3. 压裂液搅拌车：用于搅拌和混合压裂液的设备，需要具备均匀搅拌和高效搅拌的能力。

4. 压裂监测仪器：包括压力传感器、流量计、温度计等，用于实时监测压裂过程中的各项参数。

四、压裂技术的安全注意事项1. 操作人员要接受专业培训，了解压裂工艺和设备操作规程。

2. 严格遵守操作规程，严禁超压操作，确保操作过程中人员和设备的安全。

3. 定期对设备进行检查和维护，确保设备的稳定性和可靠性。

4. 预防和处理压裂液泄漏等意外情况，保障环境和人员的安全。

《压裂酸化技术手册》前言近几年来，随着新压裂设备机组、连续油管设备和液氮泵车设备的引进以及对外合作的加强，施工工艺技术呈现出多样化，施工作业难度加大，施工技术要求较高，为了满足工程技术人员对装备的深入了解，提高施工技术、保证施工质量，组织技术人员历经两年时间编写了这本《压裂酸化技术手册》。

该手册收集了井下作业处压裂酸化主要设备、液氮设备、连续油管设备等的性能规范和作业技术要求，井下工具、油套管、添加剂、支撑剂等的常用数据，以及单位换算、常用计算公式、摩阻曲线，地面工艺流程等内容。

该手册目前仅在处内发行，请大家在使用中多提精品文档，知识共享，下载可修改编辑！宝贵意见，以便今后修订。
