1.6施工现场平面布置（附图）；1.6.1.工程现场总平面管理：整个现场平面布置本着创建“安全文明优良工地”的目标进行要求，使施工现场综合管理水平达到规范化，科学化、标准化，真正提高工程管理水平，树立良好的企业形象。
1.6.1.1.施工现场总平面布置原则：有效利用场地的使用空间，将生产、办公区分开布设，现场对必要的办公用房、库房、加工房及材料堆放场进行最优化布置，满足安全生产、文明施工、方便生活和环境保护的要求。
保证不对周边工作区和其他建筑物产生影响。
不破坏周边的公共设施。
施工设备和材料堆场的布置满足现场施工的使用要求，并尽量减少材料的搬运量。
所有材料堆场按照“就近堆放”和“及时周转”的原则，既布置在塔吊覆盖范围内，同时考虑到交通运输的便利，又保证现场的文明施工。
临时供水满足现场施工用水及消防用水的要求，排水设施通畅，所有污水必须经过沉淀处理。
临时用电遵循生产生活用电分路和“三级配电两级保护”的原则。
对施工区域和周边各种公用设施、树木等加以保护。
生活、办公用临时设施：根据本工程自身和现场条件的特点，结合施工要求，做以下平面布置：1.6.1.2.办公区的布置：为便于现场施工管理，又便于相互协调联系，现场布置现场管理办公室。
现场内的道路及周转工具堆放场地全部硬化。
1.6.1.2.1.生活区的布置：现场附近设置工人宿舍，并设置水冲式厕所及浴室。
1.6.1.2.2.材料堆放区：为便于运输，将材料堆放及加工区置于方便施工位置。
1.6.1.2.3.场区道路：施工过程中现场的采用临时道路。
根据总平面的特点进行布置。
1.6.1.2.4.生活卫生：对现场的办公区、生活区、材料堆放区等卫生实行专人负责，建立一周双检制度，奖罚分明。
工地现场设专用的建筑垃圾、生活垃圾区，并及时外运。
1.6.2.“四通”安排在进场前，指定专人组织解决施工所需的水、电、场内交通及通讯问题。
根据总包单位所提供的水源、电源接口位置，按照规范要求和施工用水用电的设计，搭设施工临时用水、用电管路线路，确定用水点和配电箱盘设置的位置，安装水表、电表方便计量工作。
施工现场总平面布置图绘制方法施工总平面布置图是拟建项目施工场地的总布置图。
它按照施工方案和施工进度的要求，对施工现场的道路交通、材料仓库、加工场地、主要机械设备、临时房屋、临时水电管线等做出合理的规划布置，从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。
施工总平面布置图是工程施工组织设计（及部分专项施工方案）的重要组成部分，在工程投标中，也是技术标的重要组成部分。
在绘制施工总平面布置图时，需要依据各种设计资料，包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置。
同时需要考虑建设项目的现场考察情况，建设项目的建筑概况、施工方案、施工进度计划，各种建筑材料构件、加工品、施工机械和运输工具一览表，各构件加工厂规模、仓库及其他临时设施的需求数量及规格，以及当地主管部门和建设单位关于施工现场安全文明施工的相关规定和施工单位安全文明施工标准。
在绘制施工总平面布置图时，需要遵循以下原则：在满足施工要求的前提下，少占地，不挤占交通道路；主要施工机械设备的布置满足施工需求；最大限度的压缩场内运输距离，尽可能避免二次搬运；在满足施工需要的前提下，临时工程越小越好，以降低临时工程费；充分考虑劳动保护，环境保护，技术安全，消防要求等；遵守当地主管部门和建设单位关于施工现场安全文明施工的相关规定。
在绘制施工总平面布置图时，需要先绘制拟建建筑物(构筑物)、确定施工现场区域。
可以从设计院拷贝建筑总平面电子图，但先要进行图形处理。
然后设置围墙、出入口，引入场外交通道路；对施工现场区域按现场办公区、临时生活区、现场生产区进行划分。
3、现场生产区布置在施工阶段，现场生产区的布置需根据不同的要求进行设计。
以下以以上部结构施工为例，主要包括以下几个方面：1）主要机械设备的布置。
首先考虑塔吊的布置，然后考虑施工电梯的布置。
其他机械设备如砼泵可在布置内部运输道路后进行布置。

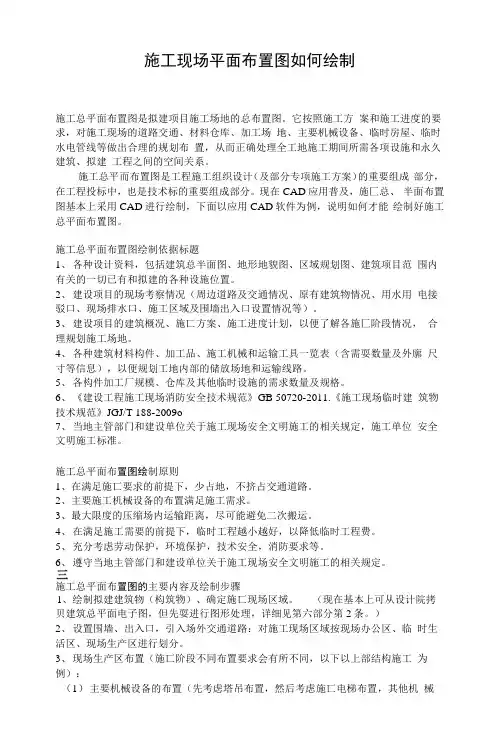

施工现场平面布置图如何绘制施工总平面布置图是拟建项目施工场地的总布置图。
它按照施工方案和施工进度的要求，对施工现场的道路交通、材料仓库、加工场地、主要机械设备、临时房屋、临时水电管线等做出合理的规划布置，从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。
施工总平而布置图是工程施工组织设计（及部分专项施工方案）的重要组成部分，在工程投标中，也是技术标的重要组成部分。
现在CAD应用普及，施匚总、半面布置图基本上采用CAD进行绘制，下面以应用CAD软件为例，说明如何才能绘制好施工总平面布置图。
施工总平面布置图绘制依据标题1、各种设计资料，包括建筑总半面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置。
2、建设项目的现场考察情况（周边道路及交通情况、原有建筑物情况、用水用电接驳口、现场排水口、施工区域及围墙出入口设置情况等）。
3、建设项目的建筑概况、施匸方案、施工进度计划，以便了解各施匚阶段情况，合理规划施工场地。
4、各种建筑材料构件、加工品、施工机械和运输工具一览表（含需耍数量及外廓尺寸等信息），以便规划工地内部的储放场地和运输线路。
5、各构件加工厂规模、仓库及其他临时设施的需求数量及规格。
6、《建设工程施工现场消防安全技术规范》GB 50720-2011.《施工现场临时建筑物技术规范》JGJ/T 188-2009o7、当地主管部门和建设单位关于施工现场安全文明施工的相关规定，施工单位安全文明施工标准。
施工总平面布置图绘制原则1、在满足施匸要求的前提下，少占地，不挤占交通道路。
2、主要施工机械设备的布置满足施工需求。
3、最大限度的压缩场内运输距离，尽可能避免二次搬运。
4、在满足施工需要的前提下，临时工程越小越好，以降低临时工程费。
5、充分考虑劳动保护，环境保护，技术安全，消防要求等。
6、遵守当地主管部门和建设单位关于施工现场安全文明施工的相关规定。
施工总平面布置图的主要内容及绘制步骤1、绘制拟建建筑物（构筑物）、确定施匸现场区域。

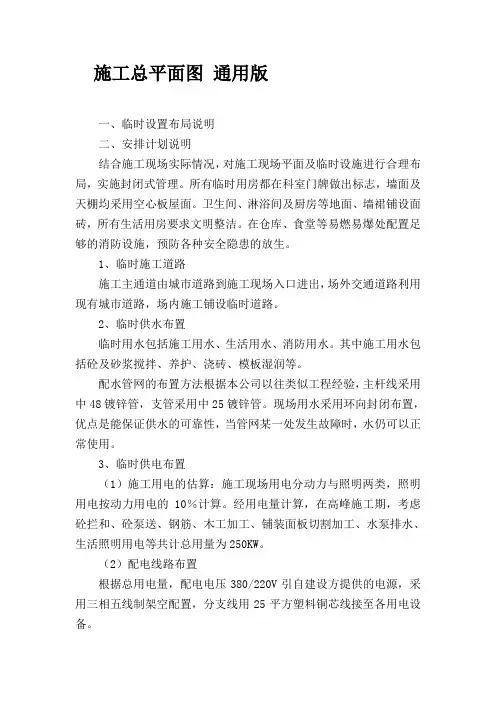

施工总平面图通用版一、临时设置布局说明二、安排计划说明结合施工现场实际情况，对施工现场平面及临时设施进行合理布局，实施封闭式管理。
所有临时用房都在科室门牌做出标志，墙面及天棚均采用空心板屋面。
卫生间、淋浴间及厨房等地面、墙裙铺设面砖，所有生活用房要求文明整洁。
在仓库、食堂等易燃易爆处配置足够的消防设施，预防各种安全隐患的放生。
1、临时施工道路施工主通道由城市道路到施工现场入口进出，场外交通道路利用现有城市道路，场内施工铺设临时道路。
2、临时供水布置临时用水包括施工用水、生活用水、消防用水。
其中施工用水包括砼及砂浆搅拌、养护、浇砖、模板湿润等。
配水管网的布置方法根据本公司以往类似工程经验，主杆线采用中48镀锌管，支管采用中25镀锌管。
现场用水采用环向封闭布置，优点是能保证供水的可靠性，当管网某一处发生故障时，水仍可以正常使用。
3、临时供电布置（1）施工用电的估算：施工现场用电分动力与照明两类，照明用电按动力用电的10％计算。
经用电量计算，在高峰施工期，考虑砼拦和、砼泵送、钢筋、木工加工、铺装面板切割加工、水泵排水、生活照明用电等共计总用量为250KW。
（2）配电线路布置根据总用电量，配电电压380/220V引自建设方提供的电源，采用三相五线制架空配置，分支线用25平方塑料铜芯线接至各用电设备。
线路应尽量架设在道路内侧，保持线路水平，电线杆采用木杆，间距30米，分支线及引入线均应由电杆处接出。
施工用电的配电箱要求设置于便于操作的地方，一般离地面高度不小于1.2米，并且安装漏电保护器，配电箱必须使用劳动部门检验合格的产品。
4、材料堆场根据本工程的实际情况，钢筋堆在现场仓库内并设加工棚。
各种材料堆放，必须整齐、规范，铺装面板加工场及堆场计划分二处设置，具体见平面布置图。
5、施工场地排水为确保施工期间场内排水畅通，施工前必须对本工程排水系统进行综合规划：（1）在施工场地周边开挖纵向排水边沟排水边沟底宽0.5米，深0.6米，沟内采用10cm细石砼铺底，240砖墙护坡，并且用水泥砂浆粉刷，沟底纵坡不小于0.3％。

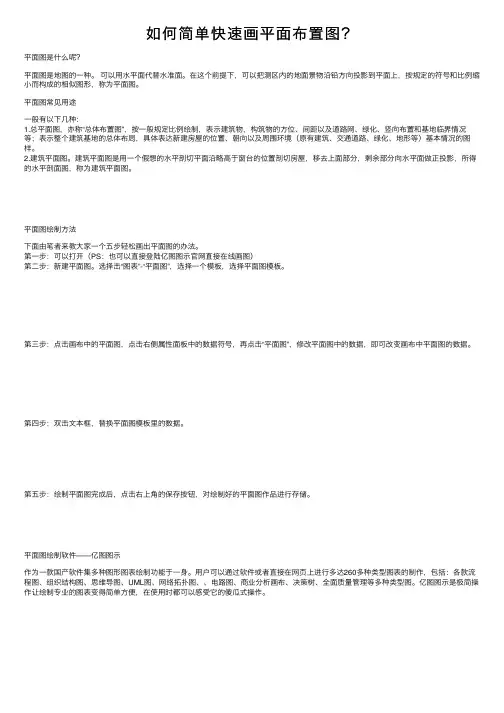

如何简单快速画平⾯布置图？平⾯图是什么呢？平⾯图是地图的⼀种。
可以⽤⽔平⾯代替⽔准⾯。
在这个前提下，可以把测区内的地⾯景物沿铅⽅向投影到平⾯上，按规定的符号和⽐例缩⼩⽽构成的相似图形，称为平⾯图。
平⾯图常见⽤途⼀般有以下⼏种：1.总平⾯图，亦称“总体布置图”，按⼀般规定⽐例绘制，表⽰建筑物，构筑物的⽅位、间距以及道路⽹、绿化、竖向布置和基地临界情况等；表⽰整个建筑基地的总体布局，具体表达新建房屋的位置、朝向以及周围环境（原有建筑、交通道路、绿化、地形等）基本情况的图样。
2.建筑平⾯图。
建筑平⾯图是⽤⼀个假想的⽔平剖切平⾯沿略⾼于窗台的位置剖切房屋，移去上⾯部分，剩余部分向⽔平⾯做正投影，所得的⽔平剖⾯图，称为建筑平⾯图。
平⾯图绘制⽅法下⾯由笔者来教⼤家⼀个五步轻松画出平⾯图的办法。
第⼀步：可以打开（PS：也可以直接登陆亿图图⽰官⽹直接在线画图）第⼆步：新建平⾯图。
选择击“图表”-“平⾯图”，选择⼀个模板，选择平⾯图模板。
第三步：点击画布中的平⾯图，点击右侧属性⾯板中的数据符号，再点击“平⾯图”，修改平⾯图中的数据，即可改变画布中平⾯图的数据。
第四步：双击⽂本框，替换平⾯图模板⾥的数据。
第五步：绘制平⾯图完成后，点击右上⾓的保存按钮，对绘制好的平⾯图作品进⾏存储。
平⾯图绘制软件——亿图图⽰作为⼀款国产软件集多种图形图表绘制功能于⼀⾝。
⽤户可以通过软件或者直接在⽹页上进⾏多达260多种类型图表的制作，包括：各款流程图、组织结构图、思维导图、UML图、⽹络拓扑图、、电路图、商业分析画布、决策树、全⾯质量管理等多种类型图。
亿图图⽰是极简操作让绘制专业的图表变得简单⽅便，在使⽤时都可以感受它的傻⽠式操作。
为什么选择亿图图⽰绘制平⾯图？1.操作简单，⼩⽩⽆忧亿图图⽰是⼀款跨平台综合性办公绘图软件，⽆需专业的绘图基础，界⾯简洁易⽤，⾃带模版，可直接进⾏拖拽式操作，即使是新⼿⼩⽩也能迅速上⼿创建出有专业⽔准的图表2.使⽤平台多，线上线下都可⽤亿图图⽰⽀持Mac、Linux和Windows三种系统，有桌⾯下载版和在线⽹页版两种选择，云同步存储，更⽅便快捷。
