漏电保护器知识大全值得收藏一编文章介绍有点长度，有耐心的可以看完，没耐心的可以选择阅读.1.什么是漏电保护器?漏电保护器（漏电保护开关）是一种电气安全装置。
将漏电保护器安装在低压电路中，当发生漏电和触电时，且达到保护器所限定的动作电流值时，就立即在限定的时间内动作自动断开电源进行保护。
2.漏电保护器的结构组成是什么?漏电保护器主要由三部分组成：检测元件、中间放大环节、操作执行机构。
①检测元件。
由零序互感器组成，检测漏电电流，并发出信号。
②放大环节。
将微弱的漏电信号放大，按装置不同（放大部件可采用机械装置或电子装置），构成电磁式保护器相电子式保护器。
③执行机构。
收到信号后，主开关由闭合位置转换到断开位置，从而切断电源，是被保护电路脱离电网的跳闸部件。
3.漏电保护器的工作原理是什么?①当电气设备发生漏电时，出现两种异常现象：一是，相电流的平衡遭到破坏，出现零序电流；二是，正常时不带电的金属外壳出现对地电压（正常时，金属外壳与大地均为零电位）。
②零序电流互感器的作用漏电保护器通过电流互感器检测取得异常讯号，经过中间机构转换传递，使执行机构动作，通过开关装置断开电源。
电流互感器的结构与变压器类似，是由两个互相绝缘绕在同一铁心上的线圈组成。
当一次线圈有剩余电流时，二次线圈就会感应出电流。
③漏电保护器工作原理将漏电保护器安装在线路中，一次线圈与电网的线路相连接，二次线圈与漏电保护器中的脱扣器连接。
当用电设备正常运行时，线路中电流呈平衡状态，互感器中电流矢量之和为零（电流是有方向的矢量，如按流出的方向为"＋"，返回方向为"－"，在互感器中往返的电流大小相等，方向相反，正负相互抵销）。
由于一次线圈中没有剩余电流，所以不会感应二次线圈，漏电保护器的开关装置处于闭合状态运行。
当设备外壳发生漏电并有人触及时，则在故障点产生分流，此漏电电流经人体—大地—工作接地，返回变压器中性点（并未经电流互感器），致使互感器申流入、流出的电流出现了不平衡（电流矢量之和不为零），一次线圈申产生剩余电流。

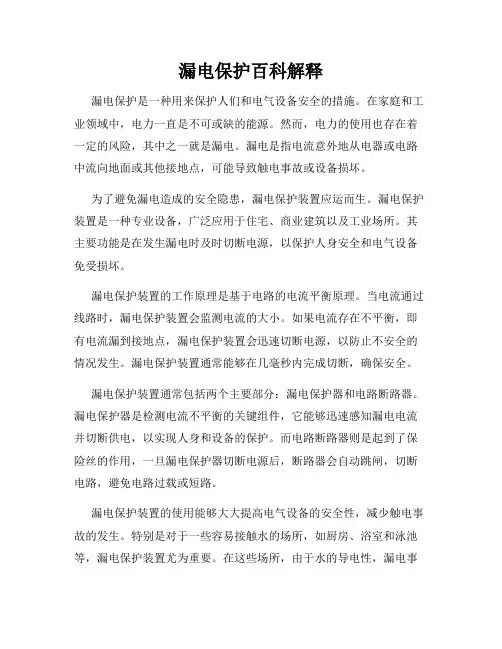

漏电保护百科解释漏电保护是一种用来保护人们和电气设备安全的措施。
在家庭和工业领域中，电力一直是不可或缺的能源。
然而，电力的使用也存在着一定的风险，其中之一就是漏电。
漏电是指电流意外地从电器或电路中流向地面或其他接地点，可能导致触电事故或设备损坏。
为了避免漏电造成的安全隐患，漏电保护装置应运而生。
漏电保护装置是一种专业设备，广泛应用于住宅、商业建筑以及工业场所。
其主要功能是在发生漏电时及时切断电源，以保护人身安全和电气设备免受损坏。
漏电保护装置的工作原理是基于电路的电流平衡原理。
当电流通过线路时，漏电保护装置会监测电流的大小。
如果电流存在不平衡，即有电流漏到接地点，漏电保护装置会迅速切断电源，以防止不安全的情况发生。
漏电保护装置通常能够在几毫秒内完成切断，确保安全。
漏电保护装置通常包括两个主要部分：漏电保护器和电路断路器。
漏电保护器是检测电流不平衡的关键组件，它能够迅速感知漏电电流并切断供电，以实现人身和设备的保护。
而电路断路器则是起到了保险丝的作用，一旦漏电保护器切断电源后，断路器会自动跳闸，切断电路，避免电路过载或短路。
漏电保护装置的使用能够大大提高电气设备的安全性，减少触电事故的发生。
特别是对于一些容易接触水的场所，如厨房、浴室和泳池等，漏电保护装置尤为重要。
在这些场所，由于水的导电性，漏电事故的风险更高。
因此，使用漏电保护装置可以有效地预防触电事故和设备故障。
除了在个人和家庭使用中的重要性，漏电保护装置也是一些国家和地区法律法规的要求。
例如，许多国家的电气安全法规都要求住宅和商业建筑必须安装漏电保护装置。
这些法规的实施有助于保护人们的生命安全，降低电气事故带来的损失。
总结起来，漏电保护是通过迅速检测电流不平衡并切断电源的措施，用于保护人们和电气设备的安全。
它是一种重要的安全设备，广泛应用于各个领域。
在使用电力时，我们应当高度重视漏电保护装置的作用，确保电气设备的安全可靠。
详细说明漏电保护装置的组成
漏电保护装置的组成包括主要部件和辅助配件两个方面。
主要部件包括：
1. 漏电保护器：其是漏电保护装置的核心部分，由零序电流互感器、脱扣机构、漏电脱扣器、主开关、实验按钮等五部分组成。
当发生漏电情况时，漏电保护器会立即切断电源，防止触电事故的发生。
2. 互感器：互感器是用来检测电源的电流大小和方向的设备，它将电源的电流转换成适合后续电路处理的信号。
3. 电路板：电路板是漏电保护装置的控制核心，它负责处理互感器传来的信号，并根据设定的保护条件来控制主开关的通断。
4. 释放机构：在发生漏电或故障时，释放机构将脱扣机构从主开关上解锁，从而使主开关迅速断开电路。
辅助配件包括：
1. 接线端子：用于连接电源和负载的接线端子，保证电流的正确流通。
2. 电源指示灯：指示电源是否正常工作。
3. 测试按钮：用于测试漏电保护装置的性能是否正常。
这些部件协同工作，实现了对电源的保护，确保用电安全。
以上内容仅供参考，可以咨询电子专业人士或查询专业书籍，以获取更多信息。
漏电保护装置工作原理及配置原则1. 漏电保护装置简介说到漏电保护装置，大家可能会觉得这名字听着有点拗口，但其实它就是个保护咱们的“电力守护神”。
在咱们的生活中，电力就像空气一样，随处可见，但如果不小心出了问题，那可就麻烦了！想象一下，如果某天你正在厨房里做饭，突然电器出现漏电，那可真是“鸡飞蛋打”的惨状。
所以，这时候漏电保护装置就派上用场了，它能帮你及时“刹车”，保护你和你的家人不受伤害。
1.1 工作原理那么，漏电保护装置到底是怎么工作的呢？其实原理并不复杂。
它主要是通过监测电流的流向来判断是否存在漏电。
如果你家里的电流一切正常，电流进入和流出是一样的，但一旦出现漏电，比如电器的绝缘层老化，电流就会漏出去，形成不正常的电流回路。
这个时候，漏电保护装置就会“嗅到”异样，立马切断电源，简直就像是一位机灵的侦探，迅速抓住罪犯。
1.2 保护效果你要知道，漏电保护装置可不是“纸上谈兵”的角色，它在关键时刻能救你一命。
比如说，家里有小朋友，调皮捣蛋，把手插进了插座里，或者你在洗澡的时候不小心碰到了电器，这时候漏电保护装置能迅速跳闸，切断电源，防止事故发生。
这样一来，保护作用就显而易见了，真是“福无双至，祸不单行”。
2. 配置原则2.1 安装位置说完了工作原理，咱们再聊聊配置原则。
这可不是随随便便就能装的，得讲究点。
首先，漏电保护装置的安装位置是个大问题。
一般来说，应该安装在电表箱内或者是电路的开关处，这样才能够第一时间监测到漏电情况。
如果你把它放在一个偏僻的角落，万一有情况发生，它可就像一位沉默的守卫，根本没办法发挥作用。
2.2 额定电流选择接着，要选对额定电流。
一般家庭的漏电保护装置，额定电流多是30毫安，这个数值既能有效保护人身安全，又不至于因为一些小电流误跳闸，搞得你家里“电力紧张”。
记得要根据家里的电器用量来选择，不能小看了这些细节哦，选错了可就得不偿失。
3. 常见误区3.1 跳闸问题好，接下来咱们聊聊一些常见的误区。

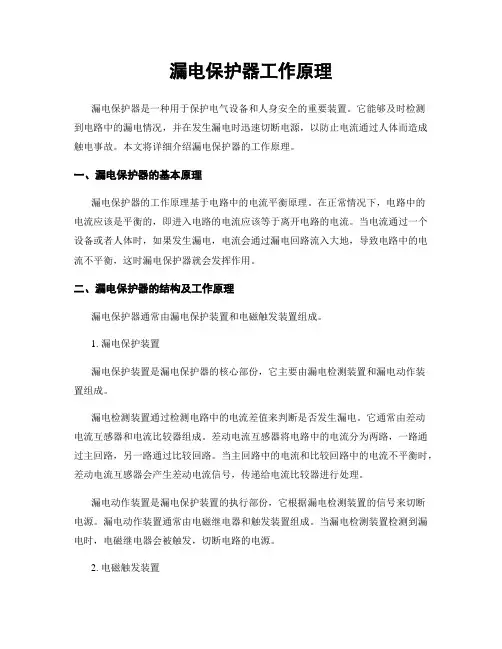

漏电保护器工作原理漏电保护器是一种用于保护电气设备和人身安全的重要装置。
它能够及时检测到电路中的漏电情况，并在发生漏电时迅速切断电源，以防止电流通过人体而造成触电事故。
本文将详细介绍漏电保护器的工作原理。
一、漏电保护器的基本原理漏电保护器的工作原理基于电路中的电流平衡原理。
在正常情况下，电路中的电流应该是平衡的，即进入电路的电流应该等于离开电路的电流。
当电流通过一个设备或者人体时，如果发生漏电，电流会通过漏电回路流入大地，导致电路中的电流不平衡，这时漏电保护器就会发挥作用。
二、漏电保护器的结构及工作原理漏电保护器通常由漏电保护装置和电磁触发装置组成。
1. 漏电保护装置漏电保护装置是漏电保护器的核心部份，它主要由漏电检测装置和漏电动作装置组成。
漏电检测装置通过检测电路中的电流差值来判断是否发生漏电。
它通常由差动电流互感器和电流比较器组成。
差动电流互感器将电路中的电流分为两路，一路通过主回路，另一路通过比较回路。
当主回路中的电流和比较回路中的电流不平衡时，差动电流互感器会产生差动电流信号，传递给电流比较器进行处理。
漏电动作装置是漏电保护装置的执行部份，它根据漏电检测装置的信号来切断电源。
漏电动作装置通常由电磁继电器和触发装置组成。
当漏电检测装置检测到漏电时，电磁继电器会被触发，切断电路的电源。
2. 电磁触发装置电磁触发装置是漏电保护器的辅助部份，它主要由电磁铁和触发装置组成。
电磁铁是电磁触发装置的关键部件，它通过电磁感应原理产生磁场，使触发装置动作。
触发装置通常由电磁铁控制的机械开关组成，当电磁铁受到电流的作用时，机械开关会切断电源。
三、漏电保护器的工作流程漏电保护器的工作流程可以分为以下几个步骤：1. 检测电流差值漏电保护器首先通过差动电流互感器检测电路中的电流差值。
差动电流互感器将电路中的电流分为两路，一路通过主回路，另一路通过比较回路。
当主回路中的电流和比较回路中的电流不平衡时，差动电流互感器会产生差动电流信号。
漏电保护RCD的原理应用及选型漏电保护装置（Residual Current Device，简称RCD）是一种用于防止漏电电流引起的触电事故的安全装置。
RCD能及时检测到漏电电流，当检测到漏电时，RCD将迅速切断电路，以保护人身安全。
本文将介绍RCD的工作原理、应用场景以及选型要点。
一、RCD的工作原理RCD的工作原理主要基于电流平衡原理。
在正常情况下，电流通过电源的相线（L）和中性线（N）是平衡的，即两者的电流大小相等。
而当发生漏电时，由于漏电路径的存在，导致电流通过漏电路径流失，导致电流不再平衡。
RCD通过检测相线和中性线之间的电流差异，来判断是否发生了漏电。
RCD内部包含一个差动电流变压器和一个触发器。
当电流平衡被打破时，差动电流变压器会感应到电流的差异，并将其转化为电压信号，送至触发器。
触发器会对电压信号进行比较，并在电压信号超过预设阈值时触发切断电路，以避免漏电产生的电击危险。
二、RCD的应用场景RCD主要应用于住宅、商业和工业等场所，旨在保护人们免受漏电引起的触电风险。
以下是RCD常见的应用场景：1. 家庭用电安全：RCD通常安装在家庭的主断路器上，用于保护家庭成员免受电器漏电引起的触电事故。
2. 水电工程：水和电永远都是不可调和的，而水与电接触可能导致危险的漏电。
在水电工程中，RCD可用于检测电器设备是否发生漏电，并在漏电发生时切断电路。
3. 工业设备保护：工业场所通常使用大型电气设备，而这些设备发生漏电的风险较高。
因此，为了保护工人和设备的安全，RCD常被应用于工业设备的电路中。
4. 客户端用电安全：RCD也可以用于商业场所，如餐馆、酒店等，以保护客户免受漏电电气设备的伤害。
三、RCD的选型要点选择合适的RCD非常重要，以下是选型时需要考虑的要点：1. 安装位置：根据实际情况选择合适的安装位置，通常RCD安装在主断路器上，以保护整个电路。
2. 额定电流：根据电路的额定电流选择合适的RCD，额定电流应与电路的负载匹配，通常为30 mA或100 mA。
漏电保护器是生活中常见的电气安全装置，它的全称是“剩余电流动作保护器”，主要的功能是防止漏电引起的电气火灾和电气设备损坏事故。
在初中物理中，我们可以学习到漏电保护器的工作原理。
正常情况下，电器通过火线、零线和供电系统中的电源构成闭合电路，不应该有电流直接流入大地。
但是如果电器中的绝缘部分损坏或其他原因导致漏电，电流可能会经过人体流入大地，这时漏电保护器会迅速切断电流，对人体起到保护作用。
漏电保护器的工作原理基于电流的磁效应。
当漏电保护器正常工作时，输入侧的电流与输出侧的电流相等，磁芯中的磁场为零，不会产生感应电流。
但是如果出现漏电的情况，磁芯中的磁场不再为零，产生的感应电流会使漏电保护器中的脱扣器动作，从而切断电源。
正确使用漏电保护器是保障电气安全的重要措施之一。
在安装和使用漏电保护器时，应该按照产品说明书的要求进行操作，并定期进行检查和维护，确保其正常工作。
漏电保护器的型号含义漏电保护器是一种用来保护电器设备和人身安全的电器。
漏电保护器的功能是在电路发生漏电时，能够及时切断电源，避免漏电造成的危害。
在家庭和工业生产中，漏电保护器的使用非常普遍，但是很多人并不知道如何选择合适的漏电保护器型号规格。
本文将详细介绍常见的漏电保护器型号规格及其使用方法。
一、漏电保护器的基本原理漏电保护器是一种电气保护装置，通过检测电路中的漏电电流来保护电器设备和人身安全。
漏电保护器的基本原理是利用电路中的漏电电流来触发漏电保护器的动作，从而切断电源，避免漏电造成的危害。
漏电保护器的动作时间一般在0.1秒以内，能够有效地保护电器设备和人身安全。
二、漏电保护器的型号规格漏电保护器的型号规格是指漏电保护器的额定电流、额定电压、额定断路能力等参数。
不同的漏电保护器型号规格适用于不同的电路环境和电器设备。
常见的漏电保护器型号规格包括以下几种：1.电流型漏电保护器电流型漏电保护器是一种根据电路中漏电电流大小来触发动作的漏电保护器。
电流型漏电保护器的额定电流一般在10mA~500mA之间，适用于家庭和办公室等低压电路环境。
2.电压型漏电保护器电压型漏电保护器是一种根据电路中漏电电压大小来触发动作的漏电保护器。
电压型漏电保护器的额定电压一般在220V~380V之间，适用于工业生产和大型建筑等高压电路环境。
3.带过载保护的漏电保护器带过载保护的漏电保护器是一种可以同时保护电路过载和漏电的电器保护装置。
带过载保护的漏电保护器的额定断路能力一般在6kA~10kA之间，可以有效地保护电器设备和人身安全。
三、如何选择合适的漏电保护器型号规格选择合适的漏电保护器型号规格需要考虑以下几个因素：1.电路环境不同的电路环境需要选择不同的漏电保护器型号规格。
家庭和办公室等低压电路环境一般选择电流型漏电保护器，而工业生产和大型建筑等高压电路环境一般选择电压型漏电保护器。
2.电器设备不同的电器设备需要选择不同的漏电保护器型号规格。

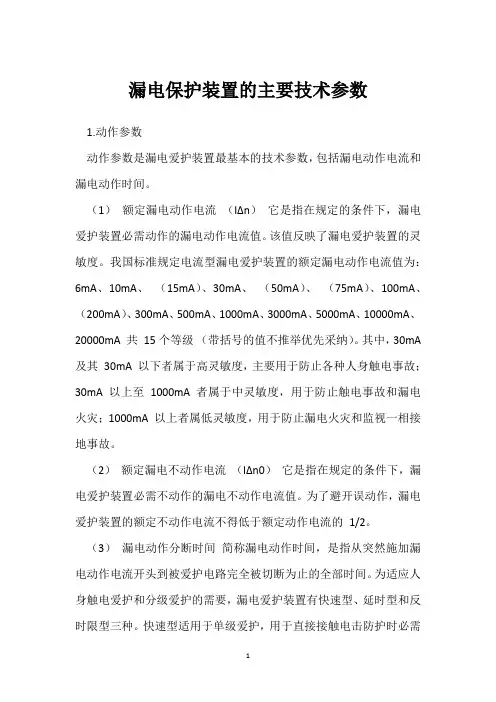

漏电保护装置的主要技术参数1.动作参数动作参数是漏电爱护装置最基本的技术参数，包括漏电动作电流和漏电动作时间。
（1）额定漏电动作电流（IΔn）它是指在规定的条件下，漏电爱护装置必需动作的漏电动作电流值。
该值反映了漏电爱护装置的灵敏度。
我国标准规定电流型漏电爱护装置的额定漏电动作电流值为：6mA、10mA、（15mA）、30mA、（50mA）、（75mA）、100mA、（200mA）、300mA、500mA、1000mA、3000mA、5000mA、10000mA、20000mA 共15个等级（带括号的值不推举优先采纳）。
其中，30mA 及其30mA 以下者属于高灵敏度，主要用于防止各种人身触电事故；30mA 以上至1000mA 者属于中灵敏度，用于防止触电事故和漏电火灾；1000mA 以上者属低灵敏度，用于防止漏电火灾和监视一相接地事故。
（2）额定漏电不动作电流（IΔn0）它是指在规定的条件下，漏电爱护装置必需不动作的漏电不动作电流值。
为了避开误动作，漏电爱护装置的额定不动作电流不得低于额定动作电流的1/2。
（3）漏电动作分断时间简称漏电动作时间，是指从突然施加漏电动作电流开头到被爱护电路完全被切断为止的全部时间。
为适应人身触电爱护和分级爱护的需要，漏电爱护装置有快速型、延时型和反时限型三种。
快速型适用于单级爱护，用于直接接触电击防护时必需选用快速型的漏电爱护装置。
延时型漏电爱护装置人为地设置了延时，主要用于分级爱护的首端。
反时限型漏电爱护装置是协作人体平安电流-时间曲线而设计的，其特点是漏电电流越大，则对应的动作时间越小，呈现反时限动作特性。
快速型漏电爱护装置动作时间与动作电流的乘积不应超过30mA·s。
我国标准规定漏电爱护装置的动作时间见表10-1，表中额定电流≥40A 的一栏适用于组合型漏电爱护装置。
延时型漏电爱护装置延时时间的优选值为：0.2s、0.4s、0.8s、1s、1.5s、2s。
漏电保护装置漏电保护装置主要用于防止间接接触电击和直接接触电击。
用于防止直接接触电击时，只作为基本防护措施的补充保护措施。
漏电保护装置也可用于防止漏电火灾，以及用于监测一相接地故障。
一、漏电保护原理电压型漏电保护装置以设备上的故障电压为动作信号，电流型漏电保护装置以漏电电流或触电电流为动作信号。
动作信号经处理后带动执行元件动作，促使线路迅速分断。
电流型漏电保护通常指剩余电流型漏电保护。
这种漏电保护装置采用零序电流互感器作为取得触电或漏电信号的检测元件。
电磁式电流型漏电保护的原理如下图所示。
这种保护装置以极化电磁铁FV 作为中间机构。
漏电就跳闸）电磁式漏电保护装置结构简单、承受过电流或过电压冲击的能力较强；但其灵敏度不高，而且工艺难度较大。
电磁式电流型漏电保护二、漏电保护装置的动作参数电流型漏电保护装置的主要动作参数是动作电流和动作时间。
电流型漏电保护装置的动作电流可分为0.006A、0.01A、0.015A、0.03A、0.05A、0.075A、0.1A、0.2A、0.3A、0.5A、1A、3A、5A、10A、20A 等15 个等级。
30mA 及30mA 以下的属高灵敏度，主要用于防止触电事故；30mA 以上、1000mA 及1000mA 以下的属中灵敏度，用于防止触电事故和漏电火灾；1000mA 以上的属低灵敏度，用于防止漏电火灾和监视一相接地故障。
为了避免误动作，保护装置的额定不动作电流不得低于额定动作电流的1/2。
防止触电的漏电保护装置宜采用高灵敏度、快速型装置。
三、漏电保护装置的安装和运行1）安装a.属于I 类的移动式电气设备及手持式电动工具；b.生产用的电气设备；施工工地的电气机械设备；c.安装在户外的电气装置；临时用电的电气设备；d.机关、学校、宾馆、饭店、企事业单位和住宅等除壁挂式空调电源插座外的其他电源插座或插座回路；e.游泳池、喷水池、浴池的电气设备；f.安装在水中的供电线路和设备；g.医院中可能直接接触人体的电气医用设备等均必须安装漏电保护装置。
漏电保护器的工作原理漏电保护器是一种用于电气安全保护的装置，它能够及时检测到电路中的漏电情况，并迅速切断电源，以防止漏电造成的电击和火灾等危险。
下面将详细介绍漏电保护器的工作原理。
1. 漏电保护器的基本原理漏电保护器通过对电路中的电流进行监测，来判断是否存在漏电现象。
当漏电电流超过设定的阈值时，漏电保护器会迅速切断电源，以保护人身安全和电气设备。
2. 工作原理详解漏电保护器通常由漏电保护装置和断路器两部分组成。
2.1 漏电保护装置漏电保护装置是漏电保护器的核心部分，它采用了电流互感器的原理。
漏电保护装置内部有两个线圈，一个是主线圈，另一个是副线圈。
主线圈串联在电路中，而副线圈则绕在主线圈上。
当电路正常工作时，主线圈和副线圈中的电流是相等的，它们所产生的磁场互相抵消，不会产生感应电流。
但是，当电路发生漏电时，漏电电流会通过主线圈，由于主线圈和副线圈的磁场不再互相抵消，副线圈中会产生感应电流。
漏电保护装置会检测主线圈和副线圈中的电流差异，一旦检测到漏电电流超过设定的阈值，漏电保护装置会发出触发信号。
2.2 断路器漏电保护器中的断路器起到切断电源的作用。
当漏电保护装置发出触发信号时，断路器会迅速切断电路，以防止漏电继续造成危害。
断路器通常采用磁性触发方式，当漏电保护装置发出触发信号时，断路器内部的电磁线圈会产生磁场，吸引断路器的触发机构，使其迅速切断电路。
3. 工作流程漏电保护器的工作流程如下：3.1 漏电保护装置实时监测电路中的电流，包括主线圈和副线圈中的电流。
3.2 如果主线圈和副线圈中的电流相等，说明电路正常，没有漏电现象，漏电保护装置继续监测电路。
3.3 如果主线圈和副线圈中的电流差异超过设定的阈值，说明电路发生了漏电，漏电保护装置会发出触发信号。
3.4 接收到触发信号的断路器会迅速切断电路，切断电源供应，以保护人身安全和电气设备。
4. 漏电保护器的特点漏电保护器具有以下特点：4.1 快速响应：漏电保护器能够在漏电发生后的很短时间内切断电源，保护人身安全。
漏电保护装置的使用和维护漏电保护装置（RCD）是一种用来检测和防止电流漏电的电器配件。
它在家庭和商业用电中起着至关重要的作用，可以保护人们的生命安全和电器设备的正常运行。
本文将介绍漏电保护装置的使用和维护方法。
首先，我们来了解一下漏电保护装置的工作原理。
漏电保护装置通过监测进入和离开电路的电流之间的差异来检测是否出现漏电。
如果检测到电流差异超过设定阈值，漏电保护装置会立即切断电源，以防止电流通过人体，并引发电击事故。
在使用漏电保护装置时，需要注意以下几点：1. 定期测试：定期测试漏电保护装置的功能是否正常是非常重要的。
可以通过按下测试按钮来进行测试，确保它能够及时切断电源。
建议每个季度进行一次测试，以确保其正常工作。
2. 预防触摸漏电：在使用电器设备时，应注意触摸电器是否感到电流传导。
如果感到电流传导，可能是因为电器设备发生了漏电问题。
应立即停止使用，并检查电器设备的线路和插头是否正常。
3. 定期维护：定期维护漏电保护装置也是必要的。
可以用清洁布擦拭装置表面，确保没有灰尘或污渍影响其正常运行。
同时，检查导线和接线是否紧固可靠，并观察有无损坏或老化的迹象，如有，需要及时更换。
4. 配置合适的额定电流：漏电保护装置的额定电流应根据所需保护电路的负载来选择。
如果额定电流设置过高，可能会导致保护装置对漏电保护不能起到有效作用；如果额定电流设置过低，可能会导致误断电源的问题。
因此，在安装漏电保护装置时，应根据实际情况进行合理的设置。
5. 遵守使用规范：使用漏电保护装置时，应严格遵守使用规范。
不要盲目拆卸或更改装置的设置，以免引起安全隐患。
安装和维护应由专业电工进行，确保操作正确并符合相关安全标准。
总之，漏电保护装置是一种非常重要的电器配件，能有效保护人们的生命安全和电器设备的正常运行。
因此，在使用漏电保护装置时，要做到定期测试、预防触摸漏电、定期维护、配置合适的额定电流以及遵守使用规范。
通过正确使用和维护漏电保护装置，我们可以有效避免电击事故的发生，保证家庭和商业用电的安全。
漏电保护器的工作原理漏电保护器是一种用于保护人身安全和防止电气事故的重要电器设备。
它能够及时检测电路中的漏电情况，并在发生漏电时迅速切断电源，防止电流通过人体造成触电事故。
本文将详细介绍漏电保护器的工作原理。
一、漏电保护器的基本构成漏电保护器由漏电保护装置、电流互感器和触发装置三部份组成。
1. 漏电保护装置：漏电保护装置是漏电保护器的核心部件，主要由漏电保护开关和漏电动作装置组成。
漏电保护开关是用来切断电路的关键部件，当电路中发生漏电时，漏电保护开关会迅速切断电源，起到保护作用。
漏电动作装置则是用来检测电路中的漏电情况，一旦发现漏电，会发出信号使漏电保护开关动作。
2. 电流互感器：电流互感器是用来检测电路中的电流大小的装置。
它通过感应电流产生的磁场，将电流转换成与之成正比的电压信号，再传递给漏电保护装置进行处理。
3. 触发装置：触发装置是用来控制漏电保护器的动作的装置。
当电路中发生漏电时，触发装置会接收到漏电保护装置发出的信号，并迅速切断电源，保护人身安全。
二、漏电保护器的工作原理基于电流平衡原理和电磁感应原理。
1. 电流平衡原理：正常情况下，电路中的电流是平衡的，即进入电路的电流等于离开电路的电流。
当电路中发生漏电时，电流会通过漏电路径流向地面，导致进入电路的电流大于离开电路的电流，破坏了电流平衡。
漏电保护器利用电流平衡原理来检测电路中是否发生漏电。
2. 电磁感应原理：漏电保护器中的电流互感器利用电磁感应原理来检测电路中的电流大小。
当电路中发生漏电时，电流互感器会感应到电流的变化，并将变化的电流转换成电压信号，传递给漏电保护装置。
漏电保护器的工作过程如下：步骤一：电流互感器检测电路中的电流大小。
步骤二：漏电保护装置对电流互感器检测到的电流进行监测，判断电路是否发生漏电。
步骤三：如果电路中发生漏电，漏电保护装置会发出信号给触发装置。
步骤四：触发装置接收到信号后，迅速切断电源，防止电流通过人体造成触电事故。
高压低压配电柜的漏电保护装置与应用电力是现代工业和生活的重要基础，而配电柜作为电能的分配与控制中心，起到了至关重要的作用。
然而，由于电力设备的特殊性，电流泄漏和漏电事故时有发生。
为了确保电气安全，必须采取漏电保护措施。
本文将详细介绍高压低压配电柜的漏电保护装置与应用。
一、漏电保护装置的原理与分类1. 漏电保护装置的原理漏电保护装置主要是利用了电流保持器的原理，通过监测电路中的电流差异，当泄漏电流超过设定值时，即可自动切断电源，以避免漏电事故的发生。
漏电保护装置的核心部件是漏电断路器，其工作原理是通过单相变压器和电流相量差变压器，能够将泄漏电流变换为对应的电压信号，从而实现对电路的保护。
2. 漏电保护装置的分类根据保护的对象不同，漏电保护装置可以分为高压、低压和终端型漏电保护装置。
高压漏电保护装置用于高压配电系统，主要保护主变压器、配电变压器和柜子之间的电缆线路。
低压漏电保护装置用于低压配电系统，保护低压配电柜中的线路和负载设备。
终端型漏电保护装置则直接保护终端用电设备，如家庭中的插座和照明设备。
二、高压低压配电柜的漏电保护装置1. 高压配电柜的漏电保护装置高压配电柜是电力系统中的重要组成部分，它负责将电能从发电厂送往变压器，再由变压器分配给各个终端用户。
由于高压系统输送的电能较大，一旦发生漏电事故将会带来严重后果。
因此，在高压配电柜中设置漏电保护装置非常重要。
高压配电柜的漏电保护装置通常采用电压互感器和漏电保护器相结合的方式。
电压互感器能够将高压线路上的电流变换为低压信号，然后再由漏电保护器进行检测和保护。
当监测到高压线路中的泄漏电流超过设定值时，漏电保护器会及时切断电源，保护线路和设备的安全。
2. 低压配电柜的漏电保护装置低压配电柜是将电能从变压器送往终端用户的重要环节，其安全性也同样需要重视。
低压配电柜的漏电保护装置主要采用了漏电断路器。
漏电断路器通过检测电路中的泄漏电流，并及时切断电源，避免漏电事故的发生。
漏电保护装置介绍
用于防止触电事故的漏电保护装置只能作为附加保护。
加装漏电保护装置的同时不得取消或放弃原有的安全防护措施。
漏电保护装置是用来防止人身触电和漏电引起事故的一种接地保护装置，当电路或用电设备漏电电流大于装置的整定值，或人、动物发生触电危险时，它能迅速动作，切断事故电源，避免事故的扩大，保障了人身、设备的安全。
因此，漏电保护开关的正确选用和维护管理工作是搞好农村安全用电的主要技术、管理措施。
一、漏电保护装置的正确选用
漏电保护装置的选用，应根据系统的保护方式、使用目的、安装场所、电压等级、被控制回路的漏电电流以及用电设备的接地电阻数值等因数来确定。
1、根据使用目的来选择
用于防止人身触电事故的漏电保护装置，一般根据直接接触保护和间接接触保护两种不同的要求选用，在选择动作特性时也应有所区别。
(1)、直接接触保护是防止人体直接触及电气设备的带电导体而造成的触电伤亡事故，当人体和带电导体直接接触时，在漏电保护装置动作切断电源之前，通过人体的触电电流和漏电保护装置的动作电流选择无关，它完全由人体触电的电压和人体电阻所决定，漏电保护装置不能限制通过人体的触电电流，所以用于直接接触保护的漏电保护装置，必须具有小于0.1S的快速动作性能，或具有IEC漏电保护装置标准规定的反时限特性。
(2)、间接接触保护是为了防止用电设备在发生绝缘损坏时，在金属外壳等外露金属部件上呈现危险的接触电压。
漏电保护开关的动作电流I△n的选择应和用
电设备的接地电阻R和允许的接触电压U联系考虑，用电设备上的接触电压U 要小于规定值。
漏电保护器的动作电流I△n的选择：I△n≤U/R其中：U——允许接触电压R——设备的接触电阻一般对于额定电压为220V或380V的固定式电气设备，如水泵、磨粉机等其他容易与人体接触的电气设备，当用电设备金属外壳的接地电阻在500Ω以下时，可选用30～50mA,0.1s以内动作的漏电保护装置；当用电设备金属外壳的接地电阻在100Ω以下时，可选用200～500mA 的漏电保护装置；对于较重要的用电设备，为了减少瞬间的停电事故，也可选用动作电流为0.2s的延时型保护装置。
家庭使用的用电设备由于经常带有频繁插进拨出的插头，同时，部分居民住宅没有考虑接地保护设施。
当用电设备发生漏电碰壳等绝缘故障时，设备外壳可能呈现和工作电压相同的危险电压，极易发生触电伤亡事故，因此，电气设备安装规程中规定，必须在家庭进户线的电能表后面，安装动作电流为30mA和0.1S以内动作的高灵敏型漏电保护开关。
2、根据使用场所来选择一般在380/220V的低压线路中，如果用电设备的金属外壳等金属部件容易被人触及时，同时这些用电设备又不能按照我国用电规程要求使其接地电阻小于4Ω或10Ω时，则宜按照间接接触保护要求，在用电设备的供电回路中安装漏电保护装置，同时还应根据不同的使用场所，合理地选取不同动作电流的漏电开关。
例如：在潮湿的工作场所，由于人体比较容易出汗或沾湿，使皮肤的绝缘性能降低，人体电阻明显下降，当发生触电事故时，通过人体的电流必然会比干燥的场所大，危险性高，因此，适宜安装15～30mA，并能在0.1S内动作的漏电保护装置。
3、根据电路和用电设备的正常泄漏电流来选择
(1)漏电保护装置的动作电流选择得越低，当然可以提高开关的灵敏度。
然而，
任何供电回路和用电设备，绝缘电阻不可能无穷大，总会有一定的泄漏电流存在。
所以从保证电路的稳定运行和提供不间断的供电来讲，漏电保护装置的动作电流选择要受到电路正常泄漏电流的制约。
(2)由于测定电流的泄漏电流，必须有较复杂的测试方法或使用专用测试设备进行测量，为选用方便，可参照下列经验公式：对于照明电路和居民生活用电的单相电路：I△n≥IH/2000对于三相三线制或三相四线制的动力线路及动力和照明混合线路：I△n≥IH/1000其中：I△n——漏电保护开关装置动作电流IH——电路的实际最大供电电流一般家庭供电电路，如果使用3A电能表的用户，正常情况下每户泄漏电流约在1mA左右，原则上，在家庭单相电路中的泄漏电流超过电路最大供电电流的1/3000时，应对电路进行检修。
(3)我国农村低压电网的绝缘水平较低，泄漏电流较大。
根据实测结果表明，泄漏电流的数值和配电变压器容量的大小关系不显著，但和低压电网中生活用电的居民户数有明显的关系，也就是不管变压器容量是多少，其中供给生活用电的户数越多，泄漏电流就越大。
因此，农村电网中装置漏电开关时，应考虑到这点。
一般而言，为了保护电网可靠运行，保证多级保护的选择性，下一级漏电保护动作电流应小于上一级漏电保护动作电流，各级漏电动作电流应有1.2～2.5倍的级差。
第一级漏电保护装置应安装在配电变压器低压侧主干线出线端，该级保护的线路较长，叠加的泄漏电流较大。
其漏电动作电流在未完善多级保护时，最大不得超过100mA,在完善多级保护时，其漏电动作电流最大不得超过300mA。
第二级漏电保护装置应安装在各分支线的出线端，由于被保护线路较短，泄漏电流相对较小，其漏电动作电流应介于上、下级保护的漏电动作电流之间，一般取30～75mA。
第三级漏电保护装置(又称末级保护)用于保护用电设备及人
身安全，被保护线路短，泄漏电流小，一般不超过10mA，漏电动作电流应按人体触电摆脱电流值(10～20mA)选择，不应大于30mA，一般取15～30mA。
二、漏电保护开关投入运行后的管理
漏电保护开关投入运行后，必须进行有效的管理，确保漏电保护保持良好的运行状态，真正起到保护的作用。
管理工作主要有以下几个方面：
1、漏电保护开关在投入运行后，应自觉建立运行记录并健全相应的管理制度；
2、漏电保护开关投入运行后，在通电状态下，每月须按动试验按钮一至二次，检查漏电保护开关动作是否正常、可靠，尤其在雷雨季节应增加试验次数；
3、定期分析漏电保护开关的运行情况，及时更换有故障的漏电保护开关；
4、漏电保护开关的维修应由专业人员进行，运行中遇有异常现象应找电工处理，以免扩大事故范围；
5、雷雨或其他不明原因使漏电保护开关动作后，应作检查分析；
6、漏电保护开关动作后，经检查未发现事故原因时，允许试合闸一次，如果再次动作，应查明原因，找出故障，必要时对其进行动作特性试验，不得连续强行送电，除经检查确认为漏电保护开关本身发生故障外，严禁私自撤除漏电保护开关强行送电；
7、退出运行的漏电保护开关再次使用前，应按有关部门规定的项目进行动作特性试验；
8、漏电保护开关的动作特性由制造厂整定，按产品说明书使用，使用中不得随意改动；
9、在漏电保护开关的保护范围内发生意外电击伤亡事故后，应检查漏电保护开关的动作情况，分析未能起到保护作用的原因，在未调查前应保护好现场，不
得拆动漏电保护开关；
10、为检查漏电保护开关在运行中的动作特性及其变化，应定期进行动作特性试验。
特性试验项目包括：测试漏电动作电流值、测试漏电不动作电流值、测试分断时间；
11、漏电保护开关进行动作特性试验时，应使用经国家有关部门检测合格的专用测试仪器，严禁利用相线直接触碰接地装置的试验办法；
12、使用的漏电保护开关除按漏电保护特性进行定期试验外，对断路器部分应按低压电器有关要求定期检查维护。
