漏电保护装置教案

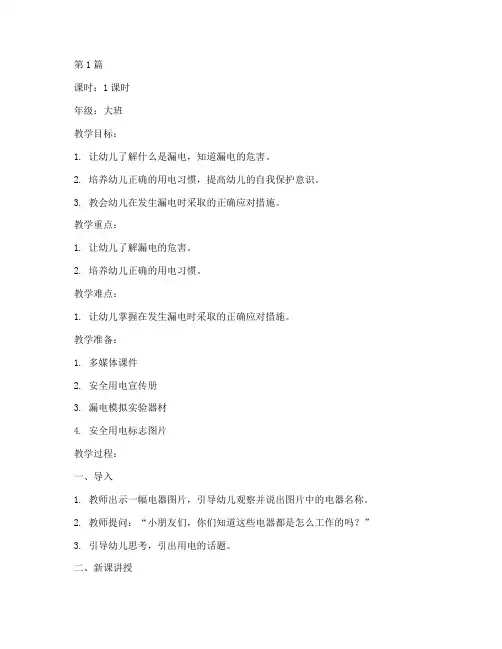

第1篇课时：1课时年级：大班教学目标：1. 让幼儿了解什么是漏电，知道漏电的危害。

2. 培养幼儿正确的用电习惯，提高幼儿的自我保护意识。

3. 教会幼儿在发生漏电时采取的正确应对措施。

教学重点：1. 让幼儿了解漏电的危害。

2. 培养幼儿正确的用电习惯。

教学难点：1. 让幼儿掌握在发生漏电时采取的正确应对措施。

教学准备：1. 多媒体课件2. 安全用电宣传册3. 漏电模拟实验器材4. 安全用电标志图片教学过程：一、导入1. 教师出示一幅电器图片，引导幼儿观察并说出图片中的电器名称。

2. 教师提问：“小朋友们，你们知道这些电器都是怎么工作的吗？”3. 引导幼儿思考，引出用电的话题。

二、新课讲授1. 教师通过多媒体课件，向幼儿介绍什么是漏电。

2. 教师讲解漏电的危害，如触电、火灾等。

3. 教师通过安全用电宣传册，向幼儿展示正确的用电习惯。

4. 教师讲解在发生漏电时应该采取的正确应对措施。

三、实践操作1. 教师向幼儿展示漏电模拟实验器材，并讲解实验步骤。

2. 教师指导幼儿进行实验，观察漏电现象。

3. 教师引导幼儿讨论实验过程中遇到的问题，总结经验。

四、情景模拟1. 教师组织幼儿进行情景模拟，模拟家中发生漏电的场景。

2. 教师提问：“如果你们在家中发现电器漏电，应该怎么做？”3. 幼儿分组讨论，提出应对措施。

4. 教师邀请幼儿分享讨论结果，并进行点评。

五、总结1. 教师对本次安全教育课进行总结，强调漏电的危害和防范措施。

2. 教师提醒幼儿回家后向家长宣传安全用电知识。

六、作业1. 请幼儿回家后向家长讲述本次安全教育课的内容。

2. 请家长监督幼儿养成良好的用电习惯。

教学反思：本次安全教育课通过多媒体课件、安全用电宣传册、漏电模拟实验器材等多种形式，让幼儿了解漏电的危害，培养幼儿正确的用电习惯，提高幼儿的自我保护意识。

在教学过程中，教师应注重以下方面：1. 结合幼儿的年龄特点，采用生动有趣的教学方法，提高幼儿的学习兴趣。

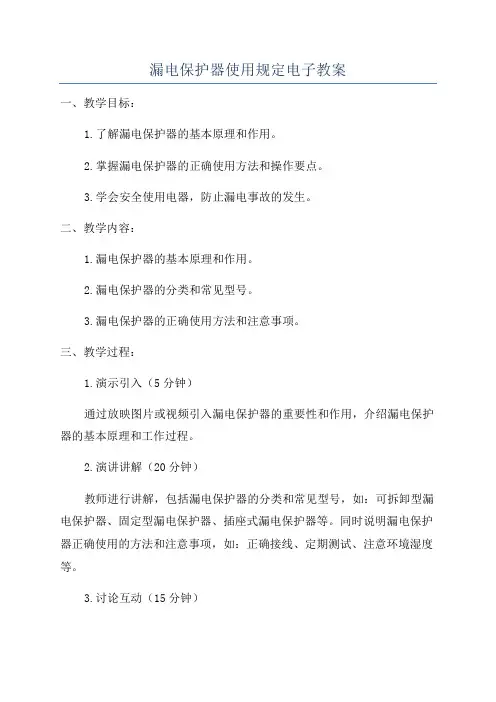

漏电保护器使用规定电子教案一、教学目标：1.了解漏电保护器的基本原理和作用。

2.掌握漏电保护器的正确使用方法和操作要点。

3.学会安全使用电器，防止漏电事故的发生。

二、教学内容：1.漏电保护器的基本原理和作用。

2.漏电保护器的分类和常见型号。

3.漏电保护器的正确使用方法和注意事项。

三、教学过程：1.演示引入（5分钟）通过放映图片或视频引入漏电保护器的重要性和作用，介绍漏电保护器的基本原理和工作过程。

2.演讲讲解（20分钟）教师进行讲解，包括漏电保护器的分类和常见型号，如：可拆卸型漏电保护器、固定型漏电保护器、插座式漏电保护器等。

同时说明漏电保护器正确使用的方法和注意事项，如：正确接线、定期测试、注意环境湿度等。

3.讨论互动（15分钟）教师主持讨论，引导学生思考漏电保护器的使用场景和实际案例，让学生分享自己家中使用漏电保护器的经验或漏电事故的教训。

4.实践操作（30分钟）学生分小组进行实践操作，要求每个小组以一台常见的家用电器为例，正确接线并测试漏电保护器的工作状态。

同时要求学生观察漏电保护器指示灯的状态，并记录下测试结果。

5.总结回顾（10分钟）学生回到教室，各小组轮流汇报实践操作的结果和发现，教师进行总结回顾，强调漏电保护器的重要性和正确使用的方法。

6.课堂练习（15分钟）学生进行相关习题的练习，巩固所学知识，同时解答学生提出的问题。

7.家庭作业（5分钟）布置与漏电保护器相关的家庭作业，如：调查家中使用的漏电保护器型号和数量，安全用电的日常注意事项等。

四、教学资源：1.图片或视频资料：漏电保护器的基本原理和作用。

2.习题和解答：相关的练习题和答案。

五、教学评估：1.学生的参与度和讨论质量。

2.学生在实践操作中的表现和结果。

3.学生完成的课堂练习和家庭作业情况。

六、教学延伸：1.组织学生到家中检查并测试漏电保护器的工作状态。

2.组织学生进行家庭安全用电知识宣传活动，提高家人的安全意识。

七、教学反思：在教学过程中，要注重理论与实践相结合，培养学生动手能力和实际操作能力。

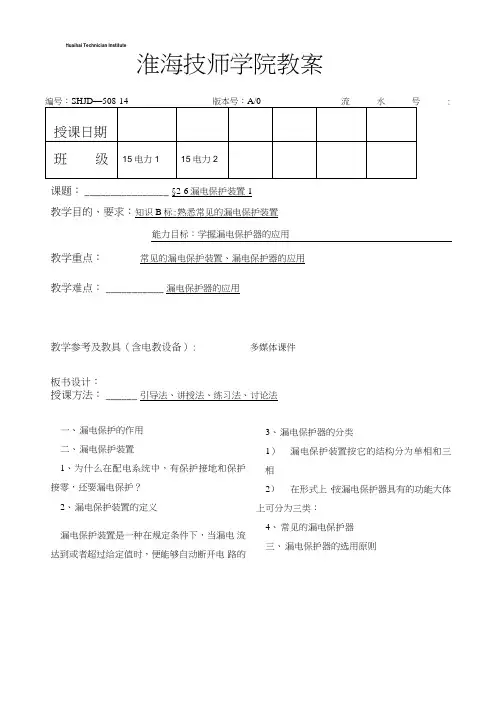

淮海技师学院教案编号：SHJD —508-14版本号：A/0流水号:课题： ________________ §2-6漏电保护装置1 教学目的、要求：知识B 标:熟悉常见的漏电保护装置能力目标：学握漏电保护器的应用教学重点：常见的漏电保护装置、漏电保护器的应用教学难点： ___________ 漏电保护器的应用授课方法： ______ 引导法、讲授法、练习法、讨论法Huaihai Technician Institute教学参考及教具（含电教设备）:板书设计： 多媒体课件一、 漏电保护的作用 二、 漏电保护装置1、 为什么在配电系统中，有保护接地和保护 接零，还要漏电保护？2、 漏电保护装置的定义漏电保护装置是一种在规定条件下，当漏电 流达到或者超过给定值时，便能够自动断开电 路的机械开关电器或组合电器3、 漏电保护器的分类1） 漏电保护装置按它的结构分为单相和三相2） 在形式上，按漏电保护器具有的功能大体 上可分为三类： 4、 常见的漏电保护器 三、 漏电保护器的选用原则注：要求以一块黑板的版面來进行板书设计案纸Huaihai Technician Institute 教S教 案 纸2）在形式上，按漏电保护器具有的功能大体上可分为三类:（1）漏电继电器 （2）漏电开关 （3）漏电保护插座4、常见的漏电保护器作用：漏电保护装賈用以对低压电网直接触电和间接触电进行有效学生观察图片，思 考哪个是单相漏电 保护器，哪个是双 相漏电保护器？保护，也可以做为三相电动机的缺相保护。

学生思考：漏电保 护装罝的作用？lOmin常见漏电保护器学生思考常见的漏电保护器有哪些？各自的作用是什么？lOminHuaihai Technician Iiutitulc教案纸类型阁例w电保护捕头iW电保护捕痄1）防止用电过程中的申相触电率故2）防止由于屯气没备和电气线路漏电而引起的触电芈故3）及时切断电气没备运行中的接地故陣.防d:W漏电而引起的火灾水故:' 50Hz的屯源中15min測电断路器，人夂触电成电MiW屯吋能迅速分断故障电路，作为iW电（触电）保护之用，网时可保护线略和电动析;di# 弦成短路，亦可作为线路的不频繁转換及电动机的小颏繁起动，主甍川r农H、.1. 矿企业作为大型设备总保护之用，如变压器总保护、分支保护、帒吊冲人切没备AATxMiiirjmrn'三、漏电保护器的选用原则1、原则上应选用电流型漏电保护器。

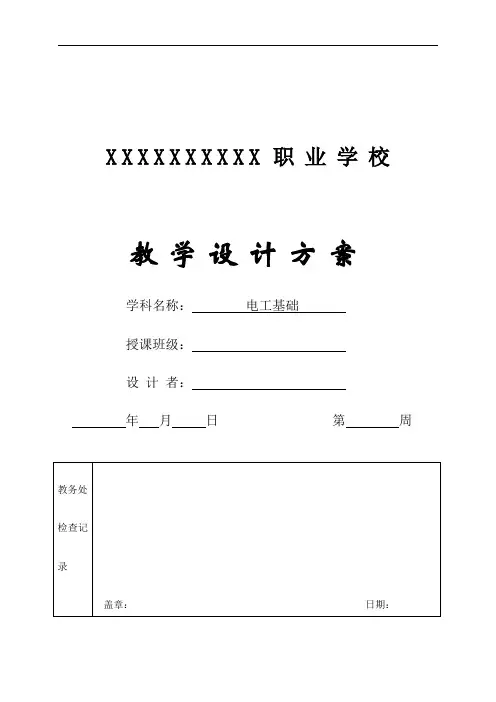

X X X X X X X X X X职业学校教学设计方案学科名称：电工基础授课班级：设计者：年月日第周教学过程结构 教学 环节教师活动学生活动教学媒体设计意图三极与四极漏电保护器的简单分析低压配电系统中装设漏电保护器是防止人身触电的有效措施，也可以防止因漏电而引发的电气火灾及设备损坏事故。

漏电保护器一般分为一极、二极、三极、四极。

其中一极、二极漏电保护器的结构原理图，它们的主要区别在于当漏电事故发生时是否断开零线。

其工作原理均为通过检测相线、零线电流的相量和是否为零来判定是否有漏电事故发生。

首先二者的漏电动作原理相同。

均是通过检测穿过零序电流互感器的3根相线和1根N 线的电流相量和是否达到漏电保护器的动作电流值来决定其是否脱扣。

对于正常工作的三相四线配电系统，不论其所带负载如何，均有ia+ib+ic+iN=0，漏电保护器不动作。

一旦发生接地故障时，故障相有一部分电流经故障点流入大地，此时零序电流互感器内电流相量和不等于零，即ia+ib+ic+iN ≠0，漏电保护器动作，切断故障回路，从而保证人身安全。

不同之处以实物对比学习实物理论联系实际，使学生能达到懂理论会动手。

会在实际中安装维修。

仅在于漏电保护器动作时，在切断相线的同时是否切断零线。

应用时，正常情况下，若负载是Y形接法，不论三相平衡与否，其中性点与N线相连，则穿过零序电流互感器的相线及N线电流相量和为零，即ia+ib+ic=-iN，当然没有问题。

但若负载是N形接法，由于负载无中性点，则漏电保护器的N线被悬空，iN=0。

此时，只有负载三相平衡，即ia+ib+ic=0，才有ia+ib+ic+iN=0，保证漏电保护器不动作。

因此漏电保护器均应用于三相四线配电系统中，而不论其负载是否平衡。

对无中性点的负载，则不可使用。

大不相同，穿过零序电流互感器的仅有3根相线，因此，它检测的仅是三相电流的相量和。

在正常的配电系统中，要使ia+ib+ic=0，只有以下2种情况：1.三相四线配电系统中，负载三相平衡。

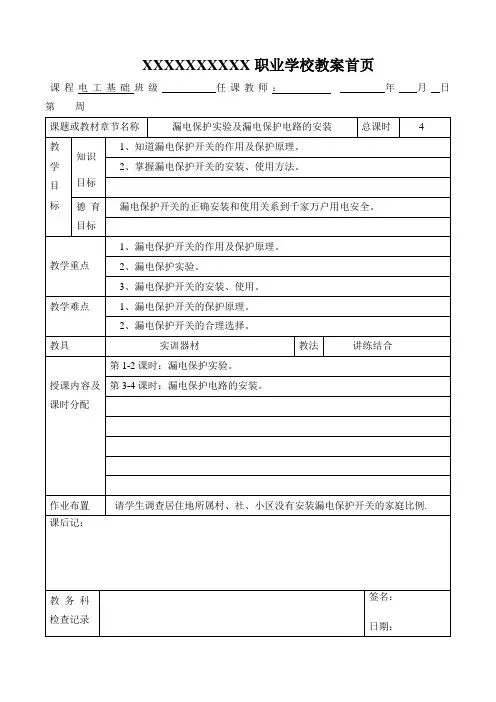

XXXXXXXXXX职业学校教案首页课程电工基础班级任课教师：年月日第周3、电路的安装是否符合要求、是否美观。

（10分）4、通电实验是否成功。

（30分)5、是否掌握了漏电保护开关的安装和使用方法（10分）6、是否能进行漏电保护开关的跳闸实验。

(10分）7、安全操作（20分)八、实训情况总结1、安全操作情况总结。

2、电路安装情况讲评。

九、学生填写实训报告，写出实验心得体会。

十、附：实验电路图和调查问卷“珍爱生命，请使用漏电保护开关”主题问卷请选择正确答案1、触电会对人体造成伤害，那么，对人体造成伤害的主要因素是（ )A 电压B 电流2、电流值常用的单位是安培（A）和毫安（mA),那么1A等于（）mA.A 10mA.B 100mA.C 1000mA.3、人体电阻大约是1000-2000欧姆，根据欧姆定律的计算公式I(电流）=U（电压）/R（电阻），如果人体在照明电路上触电（电压220V),那么流过人体的电流大约是（）A 10mAB 50mA B 110--220mA4、人体流过（）以下的电流不会造成严重伤害。

A 10AB 1AC 100mAD 30mA5、现代家庭使用的总电源空气开关是（）。

A 10A（10000mA）以上B 10A以下6、空气开关在人体触电时能起到有效的保护作用吗（）A能 B 不能7、你( )漏电保护开关这种电器元件。

A听说过 B没有听说过8、你认为使用漏电保护开关真的能起到安全保护作用吗？（）A能 B 不能。

初中物理漏电保护装置教案教学目标：1. 了解漏电保护装置的作用和原理。

2. 学会正确使用漏电保护装置。

3. 能够分析并解决实际生活中的漏电问题。

教学重点：1. 漏电保护装置的作用和原理。

2. 漏电保护装置的正确使用方法。

教学难点：1. 漏电保护装置的原理。

2. 漏电保护装置的正确使用方法。

教学准备：1. 漏电保护装置实物。

2. 电路图。

3. 实验器材。

教学过程：一、导入（5分钟）1. 引入话题：生活中用电的安全问题。

2. 提问：你们知道什么是漏电吗？为什么会产生漏电？二、讲解漏电保护装置的作用和原理（15分钟）1. 讲解漏电保护装置的作用：保护人体安全，防止触电事故的发生。

2. 讲解漏电保护装置的原理：通过检测电路中的电流差异，当电流差异超过设定值时，漏电保护装置会自动切断电源。

三、演示实验（20分钟）1. 演示漏电保护装置的工作原理：通过实验器材模拟电路，展示漏电保护装置的动作过程。

2. 讲解实验原理：通过改变电路中的电阻，使电流差异超过设定值，触发漏电保护装置的动作。

四、教授正确使用漏电保护装置的方法（10分钟）1. 讲解漏电保护装置的正确接线方法：将漏电保护装置正确接在电路中，确保电路的安全。

2. 讲解漏电保护装置的测试方法：定期测试漏电保护装置的动作功能，确保其正常工作。

五、实际案例分析（10分钟）1. 分析实际案例：通过实际案例，让学生了解漏电保护装置在生活中的重要作用。

2. 讲解案例中的问题：为什么会出现漏电问题？如何避免类似问题的发生？六、总结和布置作业（5分钟）1. 总结：回顾本节课所学内容，强调漏电保护装置的重要性和正确使用方法。

2. 布置作业：让学生结合生活实际，思考漏电保护装置的应用和作用。

教学反思：本节课通过讲解和实验，让学生了解了漏电保护装置的作用和原理，学会了正确使用漏电保护装置。

在实际案例分析环节，让学生结合生活实际，思考漏电保护装置的应用和作用，提高了学生的实际操作能力。

2024年《安全用电》教案一、教学内容本节课选自《安全用电》教材第四章“家庭电路的安全”，详细内容涵盖家庭电路的构成、安全用电的原则、触电事故的预防及应急处理方法。

重点讲解家庭电路的接地与漏电保护器的原理，以及如何正确使用测电笔、更换保险丝等。

二、教学目标1. 让学生了解家庭电路的基本构成，理解安全用电的重要性。

2. 使学生掌握触电事故的预防及应急处理方法，提高安全意识。

3. 培养学生正确使用电器、维护家庭电路安全的实践能力。

三、教学难点与重点重点：家庭电路的接地与漏电保护器的原理，安全用电原则。

难点：触电事故的应急处理方法，正确使用测电笔、更换保险丝等操作。

四、教具与学具准备教具：演示电路板、测电笔、保险丝、漏电保护器等。

学具：每组一套测电笔、保险丝、小型电路板等。

五、教学过程1. 实践情景引入（5分钟）通过展示生活中因不正确用电导致的事故案例，让学生认识到安全用电的重要性。

2. 理论讲解（15分钟）讲解家庭电路的构成、安全用电原则、接地与漏电保护器的原理。

3. 例题讲解（10分钟）分析触电事故案例，讲解如何预防触电事故，以及事故发生时的应急处理方法。

4. 随堂练习（10分钟）学生分组讨论，如何检查家庭电路安全隐患，并给出解决方案。

5. 实践操作（10分钟）演示测电笔的使用方法，指导学生进行实际操作，学会正确使用测电笔、更换保险丝等。

六、板书设计1. 家庭电路的构成2. 安全用电原则3. 接地与漏电保护器原理4. 触电事故预防与应急处理方法5. 测电笔、保险丝的正确使用方法七、作业设计1. 作业题目：分析自己家庭电路的安全隐患，并提出改进措施。

答案：根据所学知识，检查家庭电路的接地、漏电保护器等，列出可能存在的安全隐患，给出相应的解决方案。

2. 作业题目：简述触电事故发生时的应急处理方法。

答案：迅速切断电源，用绝缘材料将伤者与电源隔离，进行人工呼吸等急救措施。

八、课后反思及拓展延伸本节课通过讲解、实践、讨论等方式，让学生掌握了家庭电路安全知识。

淮海技师学院教案编号：SHJD—508—14 版本号：A/0 流水号：授课日期班级15电力1 15电力2课题：§2-6 漏电保护装置2教学目的、要求：知识目标:1、掌握常见的漏电保护器的组成、理解漏电保护器的工作原理2、熟悉漏电保护器的拒动作和误动作能力目标：能对漏电保护器进行安装和维护、保养教学重点：漏电保护器的组成、漏电保护器的工作原理以及维护保养教学难点：漏电保护器的工作原理及安装授课方法：引导法、讲授法、练习法、讨论法教学参考及教具（含电教设备）：多媒体课件板书设计：一、漏电保护器的安装1、需要安装漏电保护器的场所2、漏电保护装置的安装要求二、漏电保护器的组成1、定义：漏电保护器是一种在规定条件下，当漏电电流达到或超过给定值时，便能自动断开电路的一种机械式开关电器或组合电器。

2、漏电保护器的组成1) 检测电路2) 判断或放大电路3) 执行电路三组成。

三、漏电保护器的工作原理（一）电压型漏电保护器的工作原理（二）电流型漏电保护器的分类直接动作式；间接动作式四、漏电保护器的误动作和拒动作1、误动作是指线路或设备未发生预期的触电或漏电时漏电保护装置产生的动作。

2、产生原因3、拒动作4、产生原因五、漏电保护装置的维护注：要求以一块黑板的版面来进行板书设计教案纸教学过程学生活动学时分配复习：1、漏电保护装置的电源侧和负载侧，安装时可以不必区分?2、什么是漏电保护？漏电保护的作用是什么？3、什么是漏电保护装置？常见的漏电保护装置有哪些类型？任务引入同学们，上次课我们一起学习了漏电保护器的定义，分类以及选择？那么我们如何正确安装和对漏电保护器进行维护保养？今天就让我们一起来学一学。

知识链接一、漏电保护器的安装1、需要安装漏电保护器的场所2、漏电保护装置的安装要求1) 漏电保护装置的安装应符合生产厂家产品说明书的要求，应考虑供电线路、供电方式、系统接地类型和电设备特征等因素2) 安装漏电保护装置之前，应检查电气线路和电气设备的泄漏电流和绝缘电阻值。
