X 射线布拉格衍射实验一、 实验目的1) 观察用X 射线对NaCl 单晶的Bragg 衍射。

2) 确定X 射线αK 和βK 线的波长。

3) 验证Bragg 衍射定律 4) 明确X 射线的波长的性质。

二、 实验装置德国莱宝教具公司生产的X 射线装置是用微处理器控制的可进行多种实验的小型X 射线装置。

该装置的高压系统、X 光管和实验区域被完全密封起来, 正面装有两扇铅玻璃门,当它们其中任意一扇被打开时会自动切断高压, 具有较大的安全性。

其测量结果通过计算机实时采集和处理, 使用极其方便。

本实验所用装置为554 81X-RAY APPARATUS 。

在X 射线装置中, 左侧上方是控制面板, 其下方是连接面板。

中间是X 光管室, 装有Mo （钼）阳极的X 光管, 其高度可通过底部的调解螺杆进行调整。

右面是实验区域, 如图1所示, 其中左边装有准直器和锆滤片；中间是靶台, NaCl 和LiF 单晶就安装在靶台上；右边是测角器, 松开锁定杆可调整测角器的位 图1 实验区域图置, 端窗型G-M 计数管也安装在测角器上。

X 射线装置的左侧面是主电源开关, 右侧面有一圆形的荧光屏, 它是一种表面涂有荧光物质的铅玻璃平板, 用于在“透照法”实验中观察X 光线, 平时用盖板罩起来以避免损坏荧光物质。

其下方是空通道, 它构成实验区域内外沟通的渠道, 被设计成迷宫, 以不使X 射线外泄。

装置的底部有四个脚, 上方有两个提手柄。

如图2, 是控制面板的示意图。

其中b1是显示位置, 其顶部显示当前计数率, 底部显示所用键的设置参数。

在“耦合”模式下, 靶的角度位置显示在显示区域的底部而顶部则显示传感器的计数率与角度位置。

b2是调节旋钮, 所有的参数设置均通过它来调节。

b3是参数选择区域, 它们是：U （管电压）、I （管电流）、△t （测量时间）、△β（测角器转动的角 步幅）、β（测角器的转动范围, 即上限角和下限角）。

b4扫描模式区域, 共有SENSOR （传感器）、TARGET （靶）和COUPLED （耦合, 即传感器和靶以2：1的方式运动）三种模式, ZERO 按钮用于复位到系统的零位置。

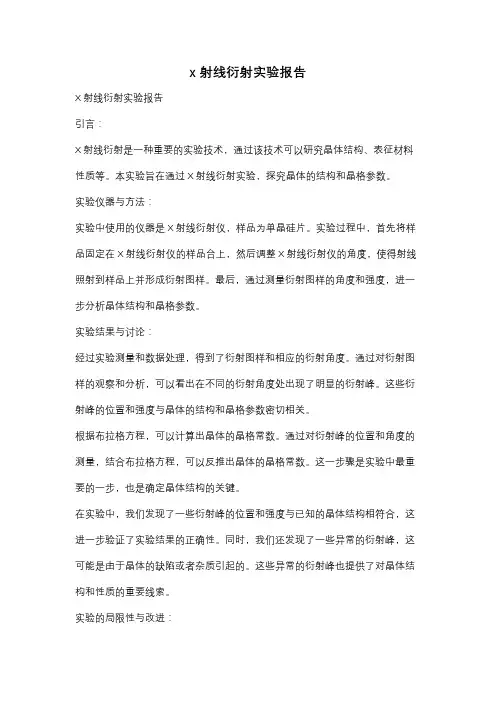

x射线衍射实验报告X射线衍射实验报告引言：X射线衍射是一种重要的物理现象，它在材料科学、结构分析等领域有着广泛的应用。

本实验旨在通过观察和分析X射线在晶体中的衍射现象，探究晶体的结构特征和晶格常数的测定方法。

实验装置：本实验使用的装置主要包括X射线发生器、样品支架、X射线探测器等。

X射线发生器通过电子轰击产生X射线，并通过样品支架照射到待测样品上。

X射线探测器可以测量样品上的X射线衍射图样。

实验步骤：1. 将待测样品固定在样品支架上，并调整样品与X射线发生器之间的距离。

2. 开启X射线发生器，调节电压和电流，使其达到合适的工作状态。

3. 将X射线探测器对准样品，调整其位置和角度，以获得清晰的衍射图样。

4. 记录并分析衍射图样，测量衍射角度和衍射强度。

实验结果与分析：通过实验观察和数据记录，我们得到了一系列衍射图样。

根据布拉格方程，我们可以计算出晶格常数和晶体结构的相关信息。

在实验中，我们发现不同样品的衍射图样具有明显的差异，这是由于不同晶体的结构和晶格常数不同所致。

在分析衍射图样时，我们注意到衍射峰的位置和强度可以提供关于晶体结构的重要信息。

通过测量衍射角度，我们可以计算出晶格常数。

同时，衍射峰的强度还可以反映晶体中原子的排列方式和相对位置。

通过进一步的分析，我们可以推断出晶体的晶格类型和晶胞结构。

实验中还发现，不同晶体的衍射图样可能存在衍射峰的重叠现象。

这时我们可以通过调整实验条件，如改变X射线的波长或角度，以分离并测量不同衍射峰。

此外，我们还可以根据衍射峰的宽度来评估晶体的结晶度和缺陷情况。

结论：通过本次实验，我们深入了解了X射线衍射的原理和应用。

通过观察和分析衍射图样，我们可以获得晶体的结构特征和晶格常数等重要信息。

这对于材料科学、结构分析等领域的研究具有重要意义。

实验中还存在一些不足之处，如实验条件的控制和数据的准确性等。

在今后的研究中，我们可以进一步改进实验装置和方法，提高实验的精确性和可靠性。

x射线衍射分析实验报告X射线衍射分析实验报告。

实验目的，通过X射线衍射分析，了解晶体结构的性质和特点，掌握X射线衍射仪器的使用方法，提高实验操作能力。

实验仪器，X射线衍射仪、标本夹、标本台、X射线管、样品旋转台等。

实验原理，X射线衍射是一种通过晶体对入射X射线的衍射现象来研究晶体结构的方法。

当入射X射线照射到晶体上时，晶体中的原子会对X射线进行衍射，形成衍射图样。

通过分析衍射图样的特点，可以推断晶体的晶格结构和晶面间距。

实验步骤：1. 将待测样品放置在X射线衍射仪的标本夹上，固定好。

2. 调整X射线管的位置和角度，使得X射线能够正常照射到样品上。

3. 启动X射线衍射仪，进行衍射图样的采集。

4. 对采集到的衍射图样进行分析，推断样品的晶格结构和晶面间距。

实验结果分析：通过X射线衍射实验，我们成功获取了样品的衍射图样，并进行了分析。

根据衍射图样的特点，我们推断出样品的晶格结构为立方晶系，晶面间距为2.5 Å。

这与样品的实际晶体结构相符，说明X射线衍射分析是一种有效的手段，可以准确地研究晶体结构。

实验总结：通过本次实验，我们深入了解了X射线衍射分析的原理和方法，掌握了X射线衍射仪器的使用技巧。

实验结果表明，X射线衍射分析是一种可靠的手段，可以用于研究晶体结构。

在以后的科研工作中，我们将进一步运用X射线衍射分析技术，深入研究材料的晶体结构和性质，为材料科学领域的发展做出贡献。

结语：通过本次实验，我们对X射线衍射分析有了更深入的了解，也提高了实验操作能力。

希望通过不断的实践和学习，能够更好地运用X射线衍射分析技术，为科学研究做出更多的贡献。

以上就是本次X射线衍射分析实验的实验报告，谢谢阅读。

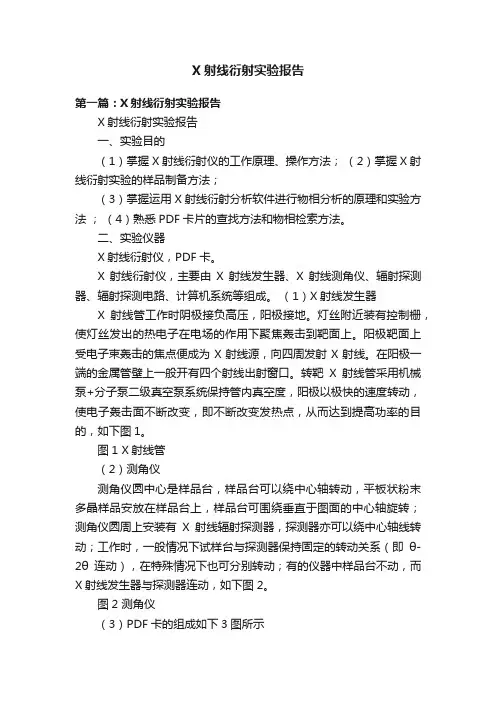

X射线衍射实验报告第一篇：X射线衍射实验报告X射线衍射实验报告一、实验目的（1）掌握X射线衍射仪的工作原理、操作方法；（2）掌握X射线衍射实验的样品制备方法；（3）掌握运用X射线衍射分析软件进行物相分析的原理和实验方法；（4）熟悉PDF卡片的查找方法和物相检索方法。

二、实验仪器X射线衍射仪，PDF卡。

X射线衍射仪，主要由X射线发生器、X射线测角仪、辐射探测器、辐射探测电路、计算机系统等组成。

（1）X射线发生器X射线管工作时阴极接负高压，阳极接地。

灯丝附近装有控制栅，使灯丝发出的热电子在电场的作用下聚焦轰击到靶面上。

阳极靶面上受电子束轰击的焦点便成为X射线源，向四周发射X射线。

在阳极一端的金属管壁上一般开有四个射线出射窗口。

转靶X射线管采用机械泵+分子泵二级真空泵系统保持管内真空度，阳极以极快的速度转动，使电子轰击面不断改变，即不断改变发热点，从而达到提高功率的目的，如下图1。

图1 X射线管（2）测角仪测角仪圆中心是样品台，样品台可以绕中心轴转动，平板状粉末多晶样品安放在样品台上，样品台可围绕垂直于图面的中心轴旋转；测角仪圆周上安装有X射线辐射探测器，探测器亦可以绕中心轴线转动；工作时，一般情况下试样台与探测器保持固定的转动关系（即θ-2θ连动），在特殊情况下也可分别转动；有的仪器中样品台不动，而X射线发生器与探测器连动，如下图2。

图2 测角仪（3）PDF卡的组成如下3图所示图3 PDF卡三、实验原理1、X射线的产生实验中通常使用X光管来产生X射线。

在抽成真空的X光管内，当由热阴极发出的电子经高压电场加速后，高速运动的电子轰击由金属做成的阳极靶时，靶就发射X射线。

发射出的X射线分为两类：（1）如果被靶阻挡的电子的能量不越过一定限度时，发射的是连续光谱的辐射。

这种辐射叫做轫致辐射；（2）当电子的能量超过一定的限度时，可以发射一种不连续的、只有几条特殊的谱线组成的线状光谱，这种发射线状光谱的辐射叫做特征辐射。

X射线衍射分析的实验方法及其应用自1896年X射线被发现以来，可利用X 射线分辨的物质系统越来越复杂。

从简单物质系统到复杂的生物大分子，X射线已经为我们提供了很多关于物质静态结构的信息。

此外，在各种测量方法中，X射线衍射方法具有不损伤样品、无污染、快捷、测量精度高、能得到有关晶体完整性的大量信息等优点。

由于晶体存在的普遍性和晶体的特殊性能及其在计算机、航空航天、能源、生物工程等工业领域的广泛应用，人们对晶体的研究日益深入，使得X射线衍射分析成为研究晶体最方便、最重要的手段。

本文主要介绍X射线衍射的原理和应用。

1、 X射线衍射原理1912年劳埃等人根据理论预见，并用实验证实了X射线与晶体相遇时能发生衍射现象，证明了X射线具有电磁波的性质，成为X射线衍射学的第一个里程碑。

当一束单色X射线入射到晶体时，由于晶体是由原子规则排列成的晶胞组成，这些规则排列的原子间距离与入射X射线波长有相同数量级，故由不同原子散射的X射线相互干涉，在某些特殊方向上产生强X射线衍射，衍射线在空间分布的方位和强度，与晶体结构密切相关。

这就是X射线衍射的基本原理。

衍射线空间方位与晶体结构的关系可用布拉格方程表示：1.1 运动学衍射理论Darwin的理论称为X射线衍射运动学理论。

该理论把衍射现象作为三维Frannhofer衍射问题来处理，认为晶体的每个体积元的散射与其它体积元的散射无关，而且散射线通过晶体时不会再被散射。

虽然这样处理可以得出足够精确的衍射方向，也能得出衍射强度，但运动学理论的根本性假设并不完全合理。

因为散射线在晶体内一定会被再次散射，除了与原射线相结合外，散射线之间也能相互结合。

Darwin不久以后就认识到这点，并在他的理论中作出了多重散射修正。

1.2 动力学衍射理论Ewald的理论称为动力学理论。

该理论考虑到了晶体内所有波的相互作用，认为入射线与衍射线在晶体内相干地结合，而且能来回地交换能量。

两种理论对细小的晶体粉末得到的强度公式相同，而对大块完整的晶体，则必须采用动力学理论才能得出正确的结果。
