X射线衍射方法详细讲解

X射线衍射技术X射线衍射技术是一种应用于材料科学、物理学和化学领域的重要分析方法。

它通过研究材料或化合物对X射线的衍射模式，来确定其晶体结构、晶体参数以及晶体中原子的排列方式。

X射线衍射技术不仅能够揭示物质的微观结构，还可以提供关于晶格应力、晶格畸变以及颗粒尺寸等详细信息。

本文将介绍X射线衍射技术的基本原理、应用领域以及相关仪器。

一、X射线衍射技术基本原理X射线衍射技术的基本原理源于布拉格方程。

布拉格方程表达了入射X射线与晶体晶面间距d、入射角度θ、以及衍射角度2θ之间的关系。

它的数学表达式为：nλ = 2d sinθ其中，n是一个整数，表示衍射过程中的编号，λ是X射线的波长。

通过测量X射线衍射的角度，可以根据布拉格方程计算出晶体晶面间距d，从而推断出晶体的结构特征。

二、X射线衍射技术的应用领域1. 材料科学研究：X射线衍射技术在材料科学中被广泛应用。

它可以帮助研究人员确定金属、陶瓷、玻璃等材料的晶体结构和晶格参数。

通过分析材料的衍射图像，可以评估材料的结晶度、晶体尺寸、晶格畸变以及晶格缺陷等信息，对材料的性能进行优化和改进。

2. 物理学研究：X射线衍射技术在物理学研究中有重要的应用。

例如，通过分析X射线衍射谱，物理学家可以研究晶体中电子行为、电子结构以及电子的自旋轨道耦合等性质。

这些信息对于理解材料的电学、磁学和光学性质具有重要意义。

3. 化学分析：X射线衍射技术也被广泛应用于化学分析领域。

通过对化合物的X射线衍射图谱进行定量分析，可以确定样品中不同的晶相含量、晶相纯度以及杂质的存在情况。

这对于研究样品的稳定性、反应活性以及化学反应机理等都具有重要意义。

三、X射线衍射仪器1. X射线发生器：X射线发生器是产生X射线的核心部件。

其原理基于电子注入金属靶材，当高速电子与靶材相互作用时，会产生X射线辐射。

发生器的性能直接影响到实验的分辨率和灵敏度。

2. X射线衍射仪：X射线衍射仪是对样品进行X射线衍射实验的装置。

x射线衍射的三种基本方法X射线衍射是一种非常重要的材料分析技术，它可以用来研究材料的晶体结构、晶体缺陷、晶体取向等信息。

在X射线衍射中，有三种基本方法，分别是粉末衍射、单晶衍射和薄膜衍射。

粉末衍射是最常用的X射线衍射方法之一。

在这种方法中，样品是一些细小的晶体粉末，这些晶体粉末被均匀地散布在一个样品台上。

当X射线照射到样品上时，它们会被散射到不同的角度，形成一系列的衍射峰。

这些衍射峰的位置和强度可以用来确定样品的晶体结构和晶格参数。

粉末衍射适用于大多数晶体材料，因为它们通常是以粉末的形式存在的。

单晶衍射是一种更加精确的X射线衍射方法。

在这种方法中，样品是一个完整的晶体，而不是晶体粉末。

当X射线照射到样品上时，它们会被散射到不同的角度，形成一系列的衍射斑。

这些衍射斑的位置和强度可以用来确定样品的晶体结构和晶格参数，同时还可以确定晶体的取向和缺陷。

单晶衍射适用于高质量的晶体样品，因为它需要一个完整的晶体。

薄膜衍射是一种用于研究薄膜结构的X射线衍射方法。

在这种方法中，样品是一个非常薄的薄膜，通常只有几纳米到几微米的厚度。

当X射线照射到样品上时，它们会被散射到不同的角度，形成一系列的衍射峰。

这些衍射峰的位置和强度可以用来确定薄膜的晶体结构和晶格参数，同时还可以确定薄膜的厚度和取向。

薄膜衍射适用于研究各种类型的薄膜，包括金属薄膜、氧化物薄膜和有机薄膜等。

X射线衍射是一种非常重要的材料分析技术，它可以用来研究材料的晶体结构、晶体缺陷、晶体取向等信息。

在X射线衍射中，粉末衍射、单晶衍射和薄膜衍射是三种基本方法，它们分别适用于不同类型的样品。

通过这些方法，我们可以更好地理解材料的结构和性质，为材料科学和工程提供更好的基础。

X射线衍射分析的实验方法及其应用自1896年X射线被发现以来，可利用X 射线分辨的物质系统越来越复杂。

从简单物质系统到复杂的生物大分子，X射线已经为我们提供了很多关于物质静态结构的信息。

此外，在各种测量方法中，X射线衍射方法具有不损伤样品、无污染、快捷、测量精度高、能得到有关晶体完整性的大量信息等优点。

由于晶体存在的普遍性和晶体的特殊性能及其在计算机、航空航天、能源、生物工程等工业领域的广泛应用，人们对晶体的研究日益深入，使得X射线衍射分析成为研究晶体最方便、最重要的手段。

本文主要介绍X射线衍射的原理和应用。

1、 X射线衍射原理1912年劳埃等人根据理论预见，并用实验证实了X射线与晶体相遇时能发生衍射现象，证明了X射线具有电磁波的性质，成为X射线衍射学的第一个里程碑。

当一束单色X射线入射到晶体时，由于晶体是由原子规则排列成的晶胞组成，这些规则排列的原子间距离与入射X射线波长有相同数量级，故由不同原子散射的X射线相互干涉，在某些特殊方向上产生强X射线衍射，衍射线在空间分布的方位和强度，与晶体结构密切相关。

这就是X射线衍射的基本原理。

衍射线空间方位与晶体结构的关系可用布拉格方程表示：1.1 运动学衍射理论Darwin的理论称为X射线衍射运动学理论。

该理论把衍射现象作为三维Frannhofer衍射问题来处理，认为晶体的每个体积元的散射与其它体积元的散射无关，而且散射线通过晶体时不会再被散射。

虽然这样处理可以得出足够精确的衍射方向，也能得出衍射强度，但运动学理论的根本性假设并不完全合理。

因为散射线在晶体内一定会被再次散射，除了与原射线相结合外，散射线之间也能相互结合。

Darwin不久以后就认识到这点，并在他的理论中作出了多重散射修正。

1.2 动力学衍射理论Ewald的理论称为动力学理论。

该理论考虑到了晶体内所有波的相互作用，认为入射线与衍射线在晶体内相干地结合，而且能来回地交换能量。

两种理论对细小的晶体粉末得到的强度公式相同，而对大块完整的晶体，则必须采用动力学理论才能得出正确的结果。

X射线衍射分析X射线衍射是一种广泛应用于材料科学、生物学、化学等领域的分析技术，它通过衍射现象来研究晶体结构和晶体取向。

本文将介绍X 射线衍射分析的原理、方法以及在不同领域中的应用。

一、X射线衍射原理X射线衍射是指X射线入射到晶体上，由于晶体的周期性结构，X 射线在晶胞中遇到原子核或电子时会发生衍射。

根据布拉格定律，衍射角度与晶格常数、入射波长之间存在特定的关系，通过观察衍射角度和强度可以推断出晶体结构的信息。

二、X射线衍射方法1. 粉末衍射：将样品粉碎成粉末状，通过X射线衍射仪器进行衍射分析，可以获得材料的晶体结构信息。

2. 单晶衍射：用单一晶体进行X射线衍射分析，可以得到更为详细的结构信息，包括原子间的位置和取向。

三、X射线衍射在材料科学中的应用1. 晶体学研究：通过X射线衍射可以确定晶体结构和晶体学参数，揭示材料的性质和相态变化。

2. 晶体生长：X射线衍射可以监测晶体的生长过程，帮助调控晶体的形貌和性能。

四、X射线衍射在生物学中的应用1. 蛋白质结构：X射线衍射被广泛用于解析蛋白质的晶体结构，揭示蛋白质的功能和作用机制。

2. 细胞成像：通过X射线衍射可以对细胞结构进行高分辨率成像，为细胞生物学研究提供重要依据。

五、X射线衍射在化学分析中的应用1. 晶体化学：X射线衍射可以确定晶体中元素的位置和化学键的性质，为化学合成提供参考。

2. 晶体衍射敏感性分析：X射线衍射可以用于检测材料中微观结构的变化，分析化学反应的过程和机制。

总结：X射线衍射作为一种强大的分析技术，不仅在材料科学、生物学和化学领域有着重要的应用，还在许多其他领域有着广泛的应用前景。

随着仪器技术的不断进步，X射线衍射分析将在更多研究领域展现其重要作用。

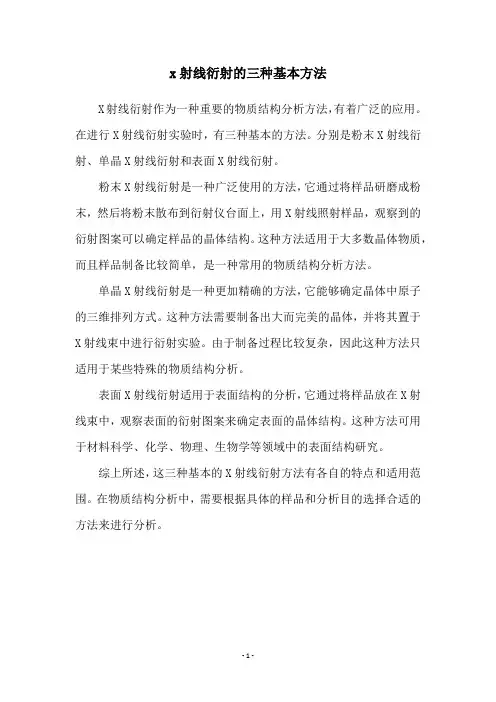

x射线衍射的三种基本方法
X射线衍射作为一种重要的物质结构分析方法，有着广泛的应用。

在进行X射线衍射实验时，有三种基本的方法。

分别是粉末X射线衍射、单晶X射线衍射和表面X射线衍射。

粉末X射线衍射是一种广泛使用的方法，它通过将样品研磨成粉末，然后将粉末散布到衍射仪台面上，用X射线照射样品，观察到的衍射图案可以确定样品的晶体结构。

这种方法适用于大多数晶体物质，而且样品制备比较简单，是一种常用的物质结构分析方法。

单晶X射线衍射是一种更加精确的方法，它能够确定晶体中原子的三维排列方式。

这种方法需要制备出大而完美的晶体，并将其置于X射线束中进行衍射实验。

由于制备过程比较复杂，因此这种方法只适用于某些特殊的物质结构分析。

表面X射线衍射适用于表面结构的分析，它通过将样品放在X射线束中，观察表面的衍射图案来确定表面的晶体结构。

这种方法可用于材料科学、化学、物理、生物学等领域中的表面结构研究。

综上所述，这三种基本的X射线衍射方法有各自的特点和适用范围。

在物质结构分析中，需要根据具体的样品和分析目的选择合适的方法来进行分析。

- 1 -。

X射线衍射分析技术全解首先，X射线衍射分析是利用X射线在物质中的散射现象来研究物质的结构和性质的一种方法。

当X射线穿过物质时，会与物质中的电子发生相互作用，引起X射线的散射。

X射线衍射实验可以得到一种叫做衍射图样的图像，这种图像展示了材料的晶体结构和原子排列情况，从而可以得到材料的晶体结构参数。

2dsinθ = nλ其中，d是晶面的晶格间距，θ是入射角和衍射角的夹角，n为整数，λ为X射线的波长。

通过改变入射角θ和测得的衍射角，可以计算出晶面的晶格间距。

通过X射线衍射实验可以获得的主要信息有：1.晶体结构：通过测量衍射图样中的衍射峰位置和强度，可以确定晶格类型、晶胞参数和晶体结构。

2.晶体缺陷：衍射图样中的衍射峰的形状和位置可以提供晶体缺陷信息，如晶体的位错、脱位和孪晶等。

3.结晶度：通过衍射峰的形状和宽度可以评估晶体的完整程度和结晶度。

4.晶体相组成：不同的晶体表现出不同的衍射图样，通过匹配实验测得的衍射图样与数据库中的标准数据，可以确定材料的组成成分。

X射线衍射实验通常需要在专门的设备中进行，最常用的设备是X射线衍射仪。

X射线衍射仪通常由X射线源、样品台、探测器和数据处理系统组成。

X射线源产生X射线，样品台用于固定和转动样品，探测器用于探测衍射信号，数据处理系统用于处理和分析衍射数据。

在实际应用中，X射线衍射分析技术被广泛应用于材料科学、固态物理、化学、地质学等领域。

它可以用于研究金属、无机材料、有机材料以及生物材料的结构和性质。

例如，X射线衍射可以用于确定合金中的晶体相组成、材料的晶格畸变和晶界的分析。

此外，X射线衍射还可以用于研究材料的动态行为，如晶体的相变、晶体生长和退火等。

总结起来，X射线衍射分析技术是一种重要的材料表征技术，可以通过与材料相互作用的X射线的散射模式来确定材料的晶体结构、晶格参数、晶体缺陷和材料的相组成等信息。

它是一个非常有用和广泛应用的实验方法，对研究材料的结构和性质具有重要意义。
