包装机基本结构

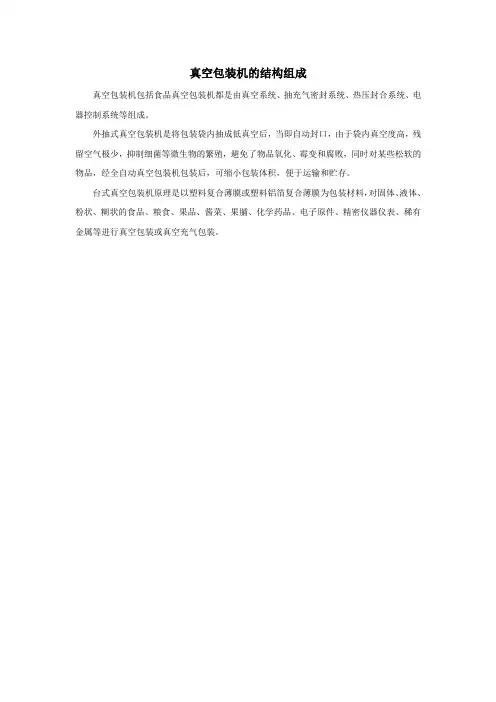

真空包装机的结构组成
真空包装机包括食品真空包装机都是由真空系统、抽充气密封系统、热压封合系统、电器控制系统等组成。

外抽式真空包装机是将包装袋内抽成低真空后，当即自动封口，由于袋内真空度高，残留空气极少，抑制细菌等微生物的繁殖，避免了物品氧化、霉变和腐败，同时对某些松软的物品，经全自动真空包装机包装后，可缩小包装体积，便于运输和贮存。

台式真空包装机原理是以塑料复合薄膜或塑料铝箔复合薄膜为包装材料，对固体、液体、粉状、糊状的食品、粮食、果品、酱菜、果脯、化学药品、电子原件、精密仪器仪表、稀有金属等进行真空包装或真空充气包装。

连续式真空包装机结构及工作流程示意图连续式真空包装机是一种自动化程度和生产效率较高的机型，由传动系统、真空室、充气系统、电气系统、水冷及水洗装置、输送带、机身等组成。

真空泵安装在机外，传动系统和电气系统在机身两侧的箱体内。

操作时只需将被包装物品按袋排放在输送带上,便可自动完成循环，抽气、充气、封口、冷却时间、封口温度均可预选，既可以按程序自动操作,又可单循环操作。

为使被包装物品在倾斜状态下完成包装工作，输送带可作一定角度的调整，且在倾斜状态下包装物品汁液不易溢出袋外，特别适用于粉状、糊状及有液汁的物品的真空包装。

连续式真空包装机只有1个真空室，但其真空室可以做得较大，热封条尺寸也较长，因此可以用来包装尺寸较大的物品，也适用于小袋大批量的包装作业，带式真空包装机可同时放入几个包装袋抽真空并热封，其封口装置采用内水冷却，封口平整牢固，冷却快，设有喷淋水管，便于清洗，热封质量通常优于室式真空包装机。

连续式真空包装机的真空系统、热封原理与室式真空包装机相同，但此种机型的真空盖的打开和闭合无需人工操作，可自动开闭，工作循环更快，周期更短，工作周期为128~303,因此生产效率更高。

图中所示为连续式真空包装机的结构及工作原理，它是利用输送带作为包装机的工作台和输送装置。

输送带可作步进运动，包装袋置于输送带的托架（1）上，随输送带进入真空室盖（4）位置停止。

真空室盖（4）在输送带上方，活动平台（6）在输送带下方，真空室盖（4）自动放下，活动平台（6）在凸轮（7）作用下抬起，与真空室盖（4）合拢形成真空室，随后进行抽真空和热封操作。

操作完毕，活动平台降下而真空室盖升起，输送带步进将包装袋送出机外。

输送带上有使包装袋定位的托架，只要将盛有包装物品的包装袋排放在输送带上，便可自动完成以上循环。

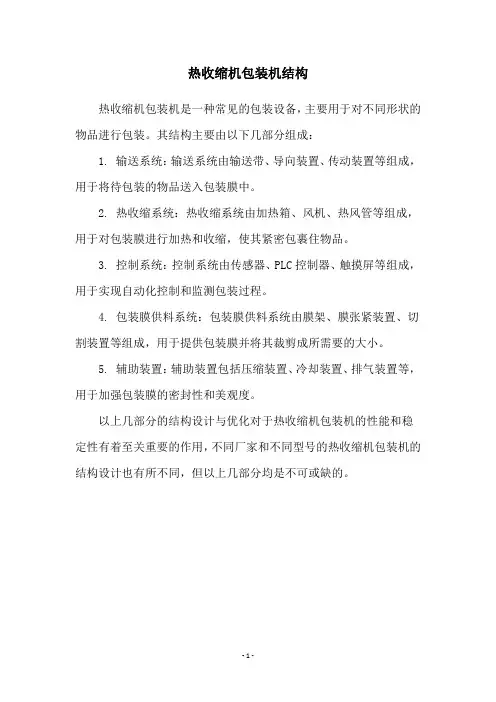

热收缩机包装机结构
热收缩机包装机是一种常见的包装设备，主要用于对不同形状的物品进行包装。

其结构主要由以下几部分组成：
1. 输送系统：输送系统由输送带、导向装置、传动装置等组成，用于将待包装的物品送入包装膜中。

2. 热收缩系统：热收缩系统由加热箱、风机、热风管等组成，用于对包装膜进行加热和收缩，使其紧密包裹住物品。

3. 控制系统：控制系统由传感器、PLC控制器、触摸屏等组成，用于实现自动化控制和监测包装过程。

4. 包装膜供料系统：包装膜供料系统由膜架、膜张紧装置、切割装置等组成，用于提供包装膜并将其裁剪成所需要的大小。

5. 辅助装置：辅助装置包括压缩装置、冷却装置、排气装置等，用于加强包装膜的密封性和美观度。

以上几部分的结构设计与优化对于热收缩机包装机的性能和稳定性有着至关重要的作用，不同厂家和不同型号的热收缩机包装机的结构设计也有所不同，但以上几部分均是不可或缺的。

- 1 -。

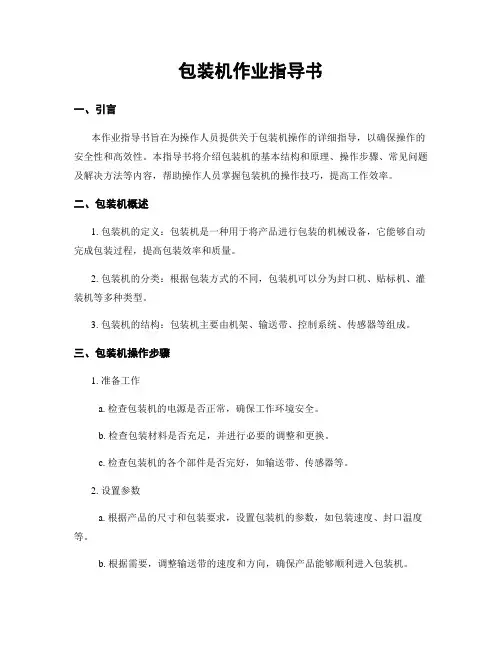

包装机作业指导书一、引言本作业指导书旨在为操作人员提供关于包装机操作的详细指导，以确保操作的安全性和高效性。

本指导书将介绍包装机的基本结构和原理、操作步骤、常见问题及解决方法等内容，帮助操作人员掌握包装机的操作技巧，提高工作效率。

二、包装机概述1. 包装机的定义：包装机是一种用于将产品进行包装的机械设备，它能够自动完成包装过程，提高包装效率和质量。

2. 包装机的分类：根据包装方式的不同，包装机可以分为封口机、贴标机、灌装机等多种类型。

3. 包装机的结构：包装机主要由机架、输送带、控制系统、传感器等组成。

三、包装机操作步骤1. 准备工作a. 检查包装机的电源是否正常，确保工作环境安全。

b. 检查包装材料是否充足，并进行必要的调整和更换。

c. 检查包装机的各个部件是否完好，如输送带、传感器等。

2. 设置参数a. 根据产品的尺寸和包装要求，设置包装机的参数，如包装速度、封口温度等。

b. 根据需要，调整输送带的速度和方向，确保产品能够顺利进入包装机。

3. 启动包装机a. 打开包装机的电源开关，确保包装机处于待机状态。

b. 按照包装机的启动程序，启动包装机，并观察各个部件的运行情况是否正常。

4. 进料和包装a. 将待包装的产品放置在输送带上，确保产品的位置和方向正确。

b. 包装机将自动进行包装操作，如封口、贴标、灌装等，根据需要进行相应的调整和监控。

5. 检查和调整a. 定期检查包装机的运行情况，如传感器的灵敏度、封口质量等。

b. 根据实际情况，对包装机的参数进行调整，以达到最佳的包装效果。

6. 停止包装机a. 包装工作完成后，按照包装机的停止程序，停止包装机的运行。

b. 关闭包装机的电源开关，确保包装机处于安全状态。

四、常见问题及解决方法1. 包装机无法启动可能原因：电源故障、控制系统故障等。

解决方法：检查电源是否正常，排除故障后重新启动包装机。

2. 包装机封口质量不理想可能原因：封口温度不合适、封口时间过长等。

三边封包装机结构原理三边封包装机是一种用于包装各种产品的机器，满足不同包装尺寸的要求。

封口部分采用三边封口方式，确保包装袋密封性能好且美观。

机器结构三边封包装机主要由机架、送料系统、封口系统、电器控制系统和PLC等部件组成。

机架机架是三边封包装机的骨架部分，支撑整个机器的重量。

它由角铁、钢管等金属材料组成，能够承受各种外力和负荷，保证机器平稳运行。

送料系统送料系统是将袋状包装材料输送到封口系统的主要部分。

它由输送带、张力辊组成，通过电机驱动实现平稳的送料。

封口系统封口系统是三边封包装机的核心部分，它由热封刀、压合辊、温控系统等组成。

当袋状包装材料进入封口系统，热封刀通过加热使袋状包装材料熔化，压合辊压制袋口以达到密封的效果。

温控系统则控制热封刀的温度，确保封口的质量。

电器控制系统电器控制系统主要由控制箱、人机界面、传感器和执行器等部分组成。

人机界面提供了人机交互的界面，通过操作控制箱的按钮可以控制机器的启动、停止、速度等动作。

传感器可以检测机器工作状态，保证机器的正常运行。

执行器则负责执行各种动作。

PLCPLC是三边封包装机中重要的控制零部件，提供了可编程的逻辑功能。

它通过提供逻辑操作，使机器运行更加智能化和精确化。

工作原理三边封包装机的工作原理是先通过送料系统将袋状包装材料输送到封口系统，封口系统中的热封刀将袋口熔化，压合辊压制袋口，温控系统确保封口的质量。

同时电器控制系统根据PLC提供的逻辑操作，实现机器的启动、停止、速度等动作。

三边封包装机在加工过程中由于热封刀加热导致的高温和压合辊的高频振动，使得整个包装加工过程具有一定的噪声和能量消耗。

结语三边封包装机是现代包装行业的重要机器之一，它通过简单的结构设计和精确的控制系统来实现高效、精准的包装加工。

在未来，随着科技的进步和市场需求的变化，三边封包装机将会发展出更为智能化、节能环保的新型产品。

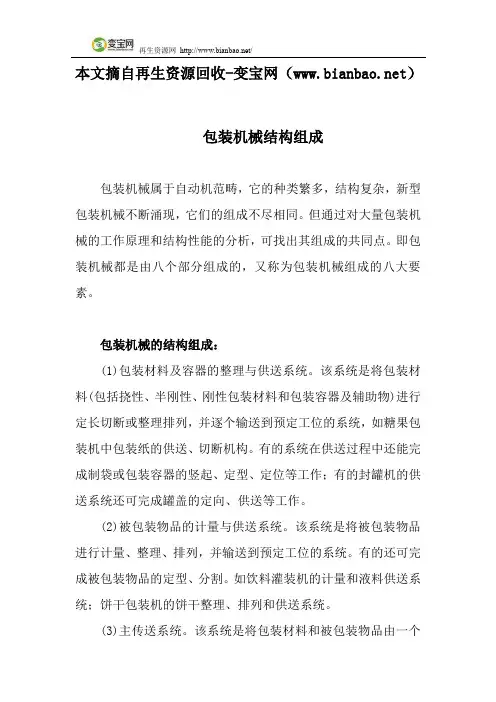

本文摘自再生资源回收-变宝网（）包装机械结构组成包装机械属于自动机范畴，它的种类繁多，结构复杂，新型包装机械不断涌现，它们的组成不尽相同。

但通过对大量包装机械的工作原理和结构性能的分析，可找出其组成的共同点。

即包装机械都是由八个部分组成的，又称为包装机械组成的八大要素。

包装机械的结构组成：(1)包装材料及容器的整理与供送系统。

该系统是将包装材料(包括挠性、半刚性、刚性包装材料和包装容器及辅助物)进行定长切断或整理排列，并逐个输送到预定工位的系统，如糖果包装机中包装纸的供送、切断机构。

有的系统在供送过程中还能完成制袋或包装容器的竖起、定型、定位等工作；有的封罐机的供送系统还可完成罐盖的定向、供送等工作。

(2)被包装物品的计量与供送系统。

该系统是将被包装物品进行计量、整理、排列，并输送到预定工位的系统。

有的还可完成被包装物品的定型、分割。

如饮料灌装机的计量和液料供送系统；饼干包装机的饼干整理、排列和供送系统。

(3)主传送系统。

该系统是将包装材料和被包装物品由一个包装工位顺序传送到下一个包装工位的系统。

单工位包装机没有传送系统。

全部包装工序在包装机上往往分散成几个工位来协同完成，所以必须有专门的机构来传送包装材料和被包装物品，直到把产品输出。

主传送机构的形式，一般决定了包装机的形式并影响其外形。

(4)包装执行机构。

包装执行机构是直接完成包装操作的机构，即完成裹包、灌装、封口、贴标、捆扎等操作的机构。

如糖果裹包机的前、后推糖板，抄纸板，糖钳手和扭结手等组成的机构就是包装执行机构；封罐机中的卷封滚轮也是包装执行机构。

(5)成品输出机构。

成品输出机构是把包装好的产品从包装机上卸下、定向排列并输出的机构。

有的包装机械的成品输出是由主传送机构完成的或是靠包装产品的自重卸下的。

(6)动力机与传动系统。

动力机是机械工作的原动力，在包装机械中通常为电动机和空气压缩机，个别情况也有采用燃动机或其他动力机的。

传动系统是指将动力机的动力与运动传给执行机构和控制系统，使其实现预定动作的装置。

袋装就是将粉状、颗粒状、流体或半流体等物料充填到用柔性材料制成的包装袋中，再根据包装内容物的要求进行排气(或充气)、封口，以完成产品包装的工艺过程。

袋装所用的机械属于成型(开袋)一充填一封口多功能包装机。

袋装包装有以下几个特点.、目①制袋用的柔性材料品种多、质轻、价廉、易印刷、易成型封口。

常用袋包装的柔性材料有纸、蜡纸、塑料薄膜、复合材料等，这些材料既有良好的保护物品的性能，又有质轻、价廉、易印刷、易成型封口、易开启使用、易被处理等特性，因而所制成的袋装产品轻巧、美观、体积小而受人喜爱。

其中尤以塑料薄膜及其复合材料的使用较广，并且发展最为迅速。

②袋装包装单位量灵活，应用范围广。

袋包装有几克、几十克的小袋，有近千克的中袋，也有几十千克的大袋。

包装的内装物有粉状、颗粒状、胶体、液体、气体和大块状的固体.再加上塑料薄膜具有独特的良好的热封性、印刷性、透明性、防潮防气性等诸多优点.使袋装广泛应用于食品、日化、医药、农副产品加工等工厂的包装。

③袋包装产品紧凑性好，占用空间小。

袋包装材料由于使用柔性材料，包装袋有很好的紧凑性，体积小，占用空间少，运输成本低。

一、包装袋的基本形式和特点目前包装袋有许多种形式，并与灌装、裹包等包装形式相互渗透和替代。

常用的塑料薄膜及其复合材料制成的包装袋如图3-1，分类如表3-1所示。

以上袋形有的是在包装机上直接成型充填，有的是预成型后再充填。

扁平形袋主要适合于充填粉料、颗粒料、半流体物料，其中四边、三边折压封口袋的封口牢度较好，前者外形对称美观，后者材料利用率较高。

折叠边纵横交界处的层数增加，封口牢度受到影响，且对接比搭接还要差;棱柱形袋主要适合于充填液体产品，自立放置，便于外包装、销售和使用。

楔形袋、棱锥形袋兼具前述两种袋的某些特征，且外形比较复杂，多用于开袋充填封口机。

二、典型袋装机的结构及工作原理由于包装袋形式的多样性，决定了完成袋装充填的包装机械的机型和结构形式繁多。

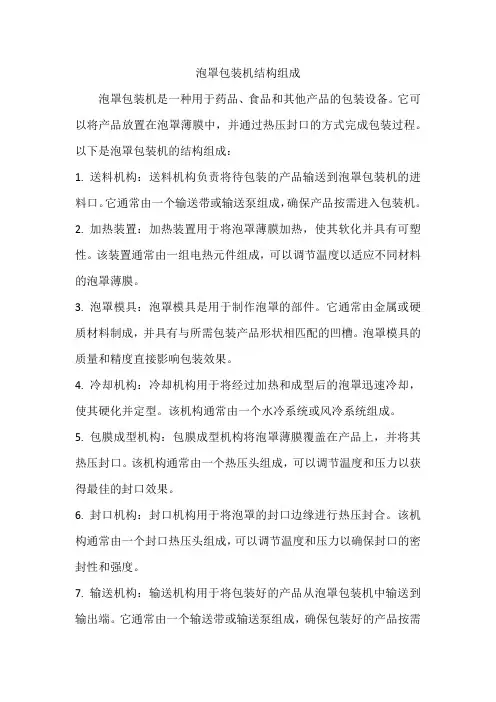

泡罩包装机结构组成泡罩包装机是一种用于药品、食品和其他产品的包装设备。

它可以将产品放置在泡罩薄膜中，并通过热压封口的方式完成包装过程。

以下是泡罩包装机的结构组成：1. 送料机构：送料机构负责将待包装的产品输送到泡罩包装机的进料口。

它通常由一个输送带或输送泵组成，确保产品按需进入包装机。

2. 加热装置：加热装置用于将泡罩薄膜加热，使其软化并具有可塑性。

该装置通常由一组电热元件组成，可以调节温度以适应不同材料的泡罩薄膜。

3. 泡罩模具：泡罩模具是用于制作泡罩的部件。

它通常由金属或硬质材料制成，并具有与所需包装产品形状相匹配的凹槽。

泡罩模具的质量和精度直接影响包装效果。

4. 冷却机构：冷却机构用于将经过加热和成型后的泡罩迅速冷却，使其硬化并定型。

该机构通常由一个水冷系统或风冷系统组成。

5. 包膜成型机构：包膜成型机构将泡罩薄膜覆盖在产品上，并将其热压封口。

该机构通常由一个热压头组成，可以调节温度和压力以获得最佳的封口效果。

6. 封口机构：封口机构用于将泡罩的封口边缘进行热压封合。

该机构通常由一个封口热压头组成，可以调节温度和压力以确保封口的密封性和强度。

7. 输送机构：输送机构用于将包装好的产品从泡罩包装机中输送到输出端。

它通常由一个输送带或输送泵组成，确保包装好的产品按需输出。

8. 控制装置：控制装置用于控制泡罩包装机的操作过程。

它通常由一个PLC（可编程逻辑控制器）或类似的控制系统组成，可以设置操作参数、监控设备状态并控制各个机构的动作。

控制装置还可以包括触摸屏或显示屏，方便操作人员进行参数设置和监控。

总之，泡罩包装机的结构组成包括送料机构、加热装置、泡罩模具、冷却机构、包膜成型机构、封口机构、输送机构和控制装置等部分。

这些部分协同工作，实现将产品放置在泡罩薄膜中，通过热压封口的方式完成包装过程的功能。

全自动定量制袋包装机结构及工作原理1.进料系统：进料系统主要由送料器、传送带和夹紧装置组成。

从上游设备输送的物料进入送料器，通过传送带送入包装系统。

2.计量系统：计量系统使用电子秤、物料振动盘和计量容器完成物料的定量。

物料通过送料器传入物料振动盘，振动盘将物料均匀地分配到每一个计量容器中，电子秤实时检测重量，并调整计量容器的物料量。

3.包装系统：包装系统包括袋提供器、袋开启器、物料装袋装置和封口切断装置。

袋提供器将袋子一次性送入开袋器，开袋器打开袋子并夹持住底部，物料装袋装置将计量容器中的物料倒入袋中，封口切断装置完成袋的封口和切断。

4.控制系统：控制系统使用PLC控制器控制包装机的各个部件的动作。

通过编程设置包装的参数，包括计量容器的数量、物料的重量和尺寸等。

5.电气系统：电气系统包括电机、变频器、传感器等设备。

电机提供动力给各个部件，变频器控制电机的转速，传感器检测物料的状态，并向PLC控制器反馈信息。

1.上游设备将物料输送至进料系统，同时启动包装机。

2.物料经过送料器传入物料振动盘，被振动盘均匀分配到计量容器中。

3.电子秤实时检测重量，并调整计量容器的物料量，确保每个袋子中的物料重量一致。

4.袋提供器将袋子送入开袋器，开袋器将袋子打开并夹持住底部。

5.物料装袋装置将计量容器中的物料倒入袋中。

6.封口切断装置完成袋的封口和切断。

7.（可选）如有需要，包装机还可以进行称重、检测、喷码等操作。

8.成品袋子通过传送带输送到下游设备或出料口。

通过这样的工作原理，全自动定量制袋包装机可以高效且准确地进行包装操作，提高生产效率，降低劳动强度，确保包装质量。

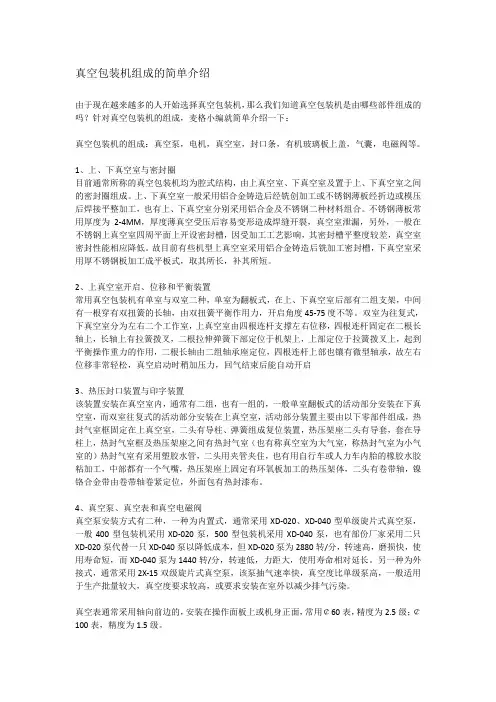

真空包装机组成的简单介绍由于现在越来越多的人开始选择真空包装机，那么我们知道真空包装机是由哪些部件组成的吗？针对真空包装机的组成，麦格小编就简单介绍一下：真空包装机的组成：真空泵，电机，真空室，封口条，有机玻璃板上盖，气囊，电磁阀等。

1、上、下真空室与密封圈目前通常所称的真空包装机均为腔式结构，由上真空室、下真空室及置于上、下真空室之间的密封圈组成。

上、下真空室一般采用铝合金铸造后经铣创加工或不锈钢薄板经折边或模压后焊接平整加工，也有上、下真空室分别采用铝合金及不锈钢二种材料组合。

不锈钢薄板常用厚度为2-4MM，厚度薄真空受压后容易变形造成焊缝开裂，真空室泄漏，另外，一般在不锈钢上真空室四周平面上开设密封槽，因受加工工艺影响，其密封槽平整度较差，真空室密封性能相应降低。

故目前有些机型上真空室采用铝合金铸造后铣加工密封槽，下真空室采用厚不锈钢板加工成平板式，取其所长，补其所短。

2、上真空室开启、位移和平衡装置常用真空包装机有单室与双室二种，单室为翻板式，在上、下真空室后部有二组支架，中间有一根穿有双扭簧的长轴，由双扭簧平衡作用力，开启角度45-75度不等。

双室为往复式，下真空室分为左右二个工作室，上真空室由四根连杆支撑左右位移，四根连杆固定在二根长轴上，长轴上有拉簧拨叉，二根拉伸弹簧下部定位于机架上，上部定位于拉簧拨叉上，起到平衡操作重力的作用，二根长轴由二组轴承座定位，四根连杆上部也镶有微型轴承，故左右位移非常轻松，真空启动时稍加压力，回气结束后能自动开启3、热压封口装置与印字装置该装置安装在真空室内，通常有二组，也有一组的，一般单室翻板式的活动部分安装在下真空室，而双室往复式的活动部分安装在上真空室，活动部分装置主要由以下零部件组成，热封气室框固定在上真空室，二头有导柱、弹簧组成复位装置，热压架座二头有导套，套在导柱上，热封气室框及热压架座之间有热封气室（也有称真空室为大气室，称热封气室为小气室的）热封气室有采用塑胶水管，二头用夹管夹住，也有用自行车或人力车内胎的橡胶水胶粘加工，中部都有一个气嘴，热压架座上固定有环氧板加工的热压架体，二头有卷带轴，镍铬合金带由卷带轴卷紧定位，外面包有热封漆布。

包装机的分类及结构原理包装机基本结构包装机械属于自动机械范畴，它的种类繁多，结构复杂，新型包装机械不断涌现，很难将他们的组成分类。

但通过对大量包装机械的工作原理和结构性能的分析，可找出其组成的共同点。

包装机械由动力系统、传动系统和执行系统组成。

通常将包装机械分成下列组成部分。

(1)包装材料的整理与供送系统该系统是将包装材料进行定长切断或整理排列，并逐个输送到预定工位的系统，如糖果包装机中包装纸的供送、切断机构。

有的系统在供送过程中还能完成制袋或包装容器的竖起、定型、定位等工作，有的封灌机的供送系统还可以完成罐盖的定向、供送等工作。

本文链接：www. (2)被包装物品的计量与供送系统该系统是将被包装物品进行计量、整理、排列，并输送到预定工位的系统。

有的还可完成被包装物品的定型、分割，如饮料灌装机的计量和液料供送系统;饼干包装机的饼干整理、排列和供送系统。

(3)主传送系统该系统是将包装材料和被包装物品由一个工位顺序传送到下一个包装工位的系统。

单工位包装机没有传送系统。

(4)包装执行机构该机构是直接完成包装操作的机构，即完成裹包、灌装、封口、贴标、捆扎等操作的机构。

如糖果裹包机的前后推糖板、抄纸板、糖钳手和扭结手等组成的机构。

(5)成品输出机构该机构是把包装好的产品从包装机上卸下、定向排列并输出的机构。

有的包装机械的成品输出是由主传送机构完成的或是靠包装产品的自重卸下的。

(6)动力机与传动系统动力机是机械工作的原动力，在现代工业生产中通常为电动机。

传动系统是指将动力机的动力与运动传给执行机构和控制系统，使其实现预定动作的装置。

通常由传动零件，如带轮、齿轮、链轮、凸轮、蜗轮、蜗杆等组成，或由机、电、液、气等多种形式的传动组成。

(7)控制系统控制系统由各种手动、自动装置组成。

在包装机中从动力的输出、传动机构的运转、包装执行机构的动作及相互配合以及包装产品的输出，都是由控制系统指令操作的。

它包括包装过程、包装质量、故障与安全的控制。

水果包装机的总体结构设计1. 引言随着水果行业的不断发展，提高水果包装效率和质量的需求也越来越大。

本文旨在设计一种高效、可靠的水果包装机的总体结构。

2. 设计要求- 提高包装效率，每分钟包装数量不少于100个水果；- 适应不同尺寸和形状的水果，如苹果、橙子、香蕉等；- 确保包装过程中水果不会被损坏；- 降低能源消耗，提高设备的节能性；- 结构简单、易于维护和操作。

3. 总体结构设计考虑到上述设计要求，水果包装机的总体结构可以分为以下几个部分：3.1 输送系统输送系统负责将待包装的水果从供应端输送到包装区域。

设计时应考虑到不同尺寸和形状的水果，因此采用可调节高度的输送带设计，以适应不同水果的高度差异。

此外，输送系统还应具备自动控制功能，能够根据包装速度的调整自动调整输送速度。

3.2 分拣系统分拣系统用于将待包装的水果进行分类和分拣。

通过光电传感器和图像识别技术，可以对水果进行准确的检测和分类。

分拣系统应具备快速响应和精确性，能够自动将不合格水果分拣出来，确保包装的水果质量。

3.3 包装系统包装系统是水果包装机的核心部分，负责将水果装入包装中。

在设计时，应考虑到不同形状和尺寸的水果，因此采用可调节的包装和装填装置设计，以适应不同水果的包装需求。

包装系统应具备高效、稳定的包装速度，并能够确保水果在包装过程中不受损。

3.4 控制系统控制系统是整个水果包装机的大脑，负责监控和控制各个部分的运作。

控制系统应具备自动控制功能，能够根据设定的参数实现自动化的包装过程。

通过传感器和执行器的配合，控制系统能够实时监测和调整水果的运输、分拣和包装过程，从而确保整个包装过程的顺利进行。

4. 结论本文提出了一种水果包装机的总体结构设计，旨在提高包装效率和质量。

通过合理的输送系统、分拣系统、包装系统和控制系统的设计，可以实现高效、可靠的水果包装过程。

这种设计具备简单、易于操作和维护的特点，能够满足水果行业对高效包装机的需求。

真空包装机主要结构、工作原理及产品特点真空包装机是一种通过将空气排出封闭袋内，使物品得以长时间保存的机器。

它广泛应用于食品、药品、医疗器械、电子产品等领域。

在本文中，我们将介绍真空包装机的主要结构、工作原理，以及产品的特点。

主要结构真空包装机主要由以下组件组成：1.真空室：用于将袋内的空气排出。

2.真空阀：用于控制真空室内的压力。

3.密封条：用于将袋子封口。

4.电控系统：用于控制整个包装过程。

真空包装机的结构简单，使用方便。

目前，市面上的真空包装机大多数采用台式或立式设计，以适应不同用户的需求。

工作原理真空包装机的工作原理可以分为以下几个步骤：1.将物品放入封闭袋内。

2.将袋子的开口放入真空室。

3.启动真空机，将真空室内的空气排出。

4.关闭真空阀，使袋子处于真空状态。

5.启动密封器，将袋子封口。

在真空包装机的使用过程中，需要注意以下几点：1.物品放在袋内时，注意不要放入过多空气或水分。

2.在启动真空机之前，需要检查袋子的密封性。

3.真空过程中，需要注意控制袋内的温度，避免物品受到损害。

4.封口时，需要留出一定的空间，以便物品得到足够的空气，从而保持其形态。

产品特点真空包装机的特点包括以下几个方面：1.增加保存时间：真空包装机通过将空气和水分排出，可以将物品的保存时间增加到数倍以上，从而减少了食品和药品的浪费，降低了生产成本。

2.保鲜效果好：真空包装机能够有效地保持物品的质量和新鲜度，让食品和药品的味道更加鲜美。

3.多功能性：除了食品和药品的包装外，真空包装机还可以用于电子元器件、五金产品等物品的封装。

4.操作简便：真空包装机的使用非常简单，只需要按照说明书的步骤操作即可。

总结起来，真空包装机在保鲜和节约成本方面都有很大的作用。

在制作食品、药品、医疗器械、电子产品等方面都有广泛的应用。

但是需要在使用过程中，注意控制袋内温度、检查密封性等问题。

自动化包装机的设计
背景
随着制造业和物流业的发展，自动化包装机在生产和仓储过程
中扮演越来越重要的角色。

为了满足市场上对自动化包装机的需求，这里提供了一种自动化包装机的设计方案。

设计方案
1. 机器结构
这款自动化包装机采用模块化设计，由输送、包装和控制三部
分组成。

输送部分由输送带和传感器组成，可自动检测物品并将其
输送到包装部分。

包装部分由抓手、密封器和切割器组成，可以自
动将物品包装并封口。

控制部分由PLC控制和触摸屏组成，可以
管理和监控整个包装过程。

2. 包装材料
这款自动化包装机适用于各种包装材料，如PE膜、泡沫板和纸板等。

用户可以根据不同需求选择不同的包装材料，以满足个性化生产需求。

3. 适用范围
这款自动化包装机适用于物流、食品、医药等多个行业，可以提高包装效率和准确性，并降低人工成本和包装毛损费。

结论
本设计方案的自动化包装机采用模块化结构，可适用于多种包装材料和多个行业，为生产和仓储提供了高效、精准和经济的解决方案。

全自动定量制袋包装机结构及工作原理任务5 包装设备散剂主要采用袋装、瓶装，根据包装剂量的不同，可分单剂量包装和多剂量包装。

常用的散剂包装机有小剂量包装机、全自动定量制袋包装机和自动背封包装机等。

由于散剂在贮藏过程中容易吸湿，一般多以单剂量包装为主。

因此，主要介绍单剂量包装的全自动定量制袋包装机。

全自动定量制袋包装机用途非常广泛，可以自动包装所有的细小颗粒及粉末状药品。

包括自动计量、制袋（背封、三边封、四边封、插角袋、手拎带、四边烫袋）、自动打孔、打码，计数、打切口。

另外，根据计量方式不同又分为：电子秤计量式和螺杆计量式。

流动性好的、扬尘不大的、含水较高的小颗粒和粉末主要采用电子秤计量式全自动定量制袋包装机，计量精确度高，生产效率高，但造价较高、设备占地面积较大。

而螺杆计量式全自动定量制袋包装机对于流动性好的和不好的粉末都可以自动计量，造价更低，易清洗，占地面积小，但精度相对较低，包装速度比较慢。

生产中可以根据具体情况进行选用。

全自动定量制袋包装机主要由计量装置、传动系统、横封装置、纵封装置，切断装置、成型器，光电监测系统等几部分构成。

项目二散剂生产设备工作时物料从加料斗进入，在螺旋供料器的作用下不断混合（可防止成分离析），自动卸料至螺旋提升机（含振动防架空破拱装置）的缓存料仓。

缓存料仓通常是容积固定的量杯，由于量杯的容积固定，因此可以完成定量。

然后提升机自动提升已经被定量的物料，充填到已经自动制袋成型的包装袋中，包装机完成自动封切，得到成品。

根据成型器的结构不同，制成的包装的形状不同，又可将其分为以下几种类型。

（一）象鼻形成型器-充填-包装封口机采用象鼻形成型器的包装机在生产过程中包装袋会连续不断的运动，因此生产过程也是连续的。

卷筒薄膜在多道导辊、张紧装置的作用下，由光电检测装置对包装材料上的商标图案位置定位后，会被引入象鼻形成型器。

此时，薄膜被卷折成圆筒状，被连续回转的纵封器加热加压定型，同时纵封器的连续回转会使薄膜料带从上向下连续移动。

包装机原理结构
包装机是一种用于将产品包装成统一形式的机械设备。

它主要由以下几个主要部分组成：
1.送料系统：包装机的第一部分是送料系统。

它负责将待包装
产品从生产线上自动送入包装机，确保产品的连续供应。

送料系统通常由一条输送带或者其他自动进料机构组成，以保证产品在包装机中的持续流动。

2.定位系统：定位系统用于确保产品在包装过程中的正确位置。

它可以通过传感器、机械臂或者其他装置来检测产品的位置和方向，并将其调整到正确的位置。

这对于后续的包装是非常重要的，可以保证每个产品都能够被正确地包装。

3.包装材料供给系统：包装材料供给系统是用于提供包装材料
的部分。

它通常由卷筒的包装材料（如纸张、薄膜等）和对应的卷筒支架组成。

包装机通过卷筒支架将包装材料展开，并将其传送到下一个部分。

4.封口系统：封口系统主要用于将包装材料封口并固定产品。

封口系统通常由热封、冷封或者其他形式的封口机构组成。

这些机构通过施加热、压力或者其他力量来将包装材料紧密地封合，确保产品在运输和储存过程中不受损。

5.控制系统：控制系统是包装机的大脑，它负责监控和控制各
个部分的运行。

它通常由传感器、电路板和电子元器件组成。

控制系统可以根据预设的参数控制机器的运行，如包装速度、
包装形式等。

综上所述，包装机的主要结构包括送料系统、定位系统、包装材料供给系统、封口系统和控制系统。

通过这些部分的协同工作，包装机能够将产品包装成统一形式，提高生产效率和包装质量。

摘要颗粒包装机一般适用于食品、医药、茶叶、化工、等产品中松散状、无粘性、细小的颗粒物品的小剂量自动包装，主要由包装材料输送机构、成型机构、封口机构、送料机构、切断机构、机架等组成，具有操作简单、生产量大、适用范围广等特点。

本设计进行了颗粒包装机的设计方案论证、包装原理分析、机械结构设计和强度计算等，设计的颗粒包装机主要由供料料斗、计量供料、包装薄膜供给、成型、纵封、横封、定量供料器、切断、电器加热等组成，其工作原理是薄膜卷装在可调节轴向距离的轴上，薄膜经张紧装置、导向滚筒、牵引滚筒进入薄膜导向成型器，形成对折的U形结构。

进而，纵封辊将薄膜横封成筒状，横封辊将筒状薄膜的底部封口，制成敞口袋，供料机构向敞口袋内充填物料，然后横封辊将敞口袋的口封合，切割装置的切刀将连续包装袋切成单袋，完成包装过程。

本机具有整体性好、运动精度高、工作效率高、安全可靠、操作容易、制造成本低等特点。

关键词：颗粒包装机；结构设计；袋成型；纵封；横封。

ABSTRACTGranule packing machine is generally used in food, medicine, tea, chemicals, and other products in loose form, non-sticky, tiny particles goods in small doses automatic packaging, mainly by the packaging material transport mechanism, forming mechanism, sealing mechanism, feed mechanism, cutting institutions, racks, etc., with simple operation, production capacity, wide application and other characteristics. This design makes packing machine design argument, packaging principle analysis, mechanical design and strength calculation, particle packing machine designed mainly by the supply hopper, metering feed, packaging film supply, molding, longitudinal sealing, transverse sealing , quantitative feeder, cutting, heating and other electrical components, its working principle is mounted on an adjustable film reel shaft axial distance, the film by the tensioning device, the guide rollers, traction roller guide into the film forming device to form a folded U-shaped configuration. Further, the longitudinal sealing rollers transverse sealing the film into a tubular shape, transverse sealing the tubular film roll at the bottom of the seal, made of open pocket, to open the bag feeding mechanism for filling material, and horizontal sealing rollers seal the mouth of the pocket open , cutter cutting device into a continuous bag single bag, complete packaging process. The machine has good integrity, high precision, high efficiency, safety and reliability, easy operation, and low manufacturing costs.KEYWORDS：Granule packing machine; structural design; bags molding; longitudinal sealing; transverse sealing.目录摘要 (i)ABSTRACT (ii)目录 (iii)1 绪论 (1)1.1 包装机械的作用 (1)1.2 包装机械的分类 (1)1.3 颗粒包装机械的组成 (2)1.4 颗粒包装机械的发展趋势 (2)2 颗粒包装机总体结构方案设计 (4)2.1 颗粒包装机设计参数 (4)2.2 颗粒包装机的设计方案 (4)2.3 颗粒包装机总体设计 (6)2.3.1 执行机构 (6)2.3.2 传动系统 (6)2.3.3 支撑形式选择 (7)2.3.4 机体强度设计 (8)3 包装纸输送机构设计 (10)3.1 包装纸输送机构设计 (10)3.2 机体强度设计 (12)4 袋成型机构设计 (14)4.1 袋成型机构的选择 (14)4.2 象鼻成型机构的设计计算 (15)5 传动系统方案设计 (19)5.1 总体传动比分配 (20)5.2 主轴转速计算 (21)5.3 主轴功率的确定 (21)5.4 主轴最小直径估算 (22)6 热封设计 (23)6.1 纵封滚轮的设计及计算 (23)6.2 横封装置设计 (25)6.3 封合调整 (27)6.4 引导装置 (32)结论 (33)致谢 (34)参考文献 (35)装配图细节1绪论包装机械是完成全部或部分包装过程的机械。
