自动包装机课程设计

巧克力糖自动包装机课程设计巧克力糖自动包装机课程设计导言巧克力糖作为一种广受欢迎的零食，其生产过程中的自动包装机起到了至关重要的作用。

本文将围绕巧克力糖自动包装机的课程设计展开讨论，并探索其功能、工作原理、设计要点以及未来发展趋势。

一、功能和工作原理1. 巧克力糖自动包装机的功能巧克力糖自动包装机是一种能够实现巧克力糖自动包装的设备。

其主要功能包括糖果分拣、包装袋制作、包装装填、封口、成品输送等。

通过自动化的操作，巧克力糖的包装效率得到了极大提高。

2. 巧克力糖自动包装机的工作原理巧克力糖自动包装机通过一系列工作步骤完成糖果的包装。

糖果经过传送带进入机器，然后通过分拣装置被分为不同的组。

随后，机器会根据包装要求制作包装袋，并将糖果逐一装填至包装袋中。

包装袋被封口并输出至成品输送带，待进一步包装、存储、运输和销售。

二、设计要点1. 系统的可调性和适应性巧克力糖自动包装机应具备一定的可调性，以适应不同规格和形状的巧克力糖包装需求。

机器应能够根据不同的包装尺寸进行自动调整，并能够适应不同形状、大小的糖果。

2. 包装的速度和稳定性高效稳定的包装速度是巧克力糖自动包装机的关键设计要点。

在设计过程中，需要合理优化机器结构和工艺流程，以提高包装速度，并保持包装过程的稳定性，避免机器故障和糖果损坏。

3. 安全性和卫生性巧克力糖自动包装机在设计过程中应考虑到安全性和卫生性因素。

机器应具备防止工人误操作的安全装置，并能够方便进行清洁和消毒，以确保生产过程的安全和卫生。

4. 系统的自动化程度自动化程度高的巧克力糖自动包装机不仅能够提高包装效率，还能够降低劳动力成本。

在设计过程中，需要充分考虑信号控制、传感器应用、机器人技术等自动化元素，以实现系统的高度自动化。

三、未来发展趋势1. 智能化技术的应用随着智能化技术的不断发展，未来巧克力糖自动包装机将更加智能化。

通过引入人工智能、机器学习等技术，可以实现自动识别、自动调整和自动学习，在提高包装效率的同时减少人为干预。

<自动包装机>课程设计任务书设计任务和要求1）完成对自动包装机现有设计或产品方案的调研，做出不同设计或产品的性能分析、市场分析、技术分析等的研究综述报告一份。

题目自定，字数不少于2000字。

2）完成主传动系统、拉袋、袋成型、计量、填充机构的原理方案设计。

其中，主传动系统设计中应包括可改变包装速度的调速机构设计。

3）完成主传动系统、拉袋、袋成型、计量、填充机构的结构设计及主要零部件的强度校核。

4）完成主传动系统、拉袋、袋成型、计量、填充机构的原理方案设计。

其中，主传动系统设计中应包括可改变包装速度的调速机构设计。

5）完成主传动系统、拉袋、袋成型、计量、填充机构的结构设计及主要零部件的强度校核。

6）编写设计说明书。

7）最终每人完成原理方案设计图1张、结构设计装配图1张、零件图2张；总设计说明书每组一份。

课程设计自动包装机1．设计题目自动包装机自动包装机主要用于食品、医药、化工等行业和植物种子的物料自动包装。

物料可以是颗粒、片剂、液体、粉剂、膏体等形态。

自动包装机具有自动完成计量、充料、制袋、封合、切断、输送、打印生产批号、增加易切口、无料示警、搅拌等功能。

其主要特点包括：1）有与物料接触的器件均选用不锈钢和无毒耐腐蚀塑料制成，符合各种包装要求。

2）实现无级调整包装速度和袋长。

包装速度和袋长在规定范围内无级调整，不需要更换零件，简单方便。

3）采用光电检测、稳定可靠。

4）可根据不同袋材，按照预定温度，采用双路热封，良好的热平衡能保证封口的质量美观。

5）操作简单，维修方便。

6）结构简单，外形美观，价格适中。

7）重量轻，搬运方便。

8）性能优良，使用寿命长。

2．自动包装机的一般操作方法自动包装机的动力一般采用三相四线制电源，整个机械系统由动力系统、主传动系统（包括无级调速装置）、执行系统（包括拉袋机构、袋成形机构、热封机构、供纸机构、成品送出机构、计量机构等）及控制系统四部分组成。

机器运行前，首先进行空袋的调整，即进行封袋温度的设定和袋尺寸、袋速的调整，而后确定切刀的位置及光电控制装置的调整等。

香烟装盒包装机课程设计一、教学目标本课程旨在让学生了解和掌握香烟装盒包装机的基本原理、结构及其在烟草行业中的应用。

通过本课程的学习，学生将能够：1.描述香烟装盒包装机的工作原理和主要部件功能。

2.分析香烟装盒包装机的操作流程和维护方法。

3.了解香烟装盒包装机在烟草行业中的重要性。

4.能够运用所学知识解决实际工作中遇到的香烟装盒包装问题。

二、教学内容本课程的教学内容主要包括以下几个部分：1.香烟装盒包装机概述：介绍香烟装盒包装机的定义、分类和发展历程。

2.香烟装盒包装机工作原理：详细讲解香烟装盒包装机的工作原理及其各个部件的功能。

3.香烟装盒包装机操作与维护：介绍香烟装盒包装机的操作流程、注意事项及维护方法。

4.香烟装盒包装机在烟草行业中的应用：分析香烟装盒包装机在烟草行业中的重要性和作用。

三、教学方法为了提高学生的学习兴趣和主动性，本课程将采用以下教学方法：1.讲授法：通过讲解香烟装盒包装机的基本原理、结构和应用，使学生掌握相关知识。

2.案例分析法：分析实际工作中的香烟装盒包装问题，培养学生运用所学知识解决问题的能力。

3.实验法：学生进行香烟装盒包装机的实际操作，加深对理论知识的理解。

四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将选择和准备以下教学资源：1.教材：选用权威、实用的香烟装盒包装机相关教材作为主要学习资料。

2.参考书：提供相关的专业书籍，供学生课后深入研究。

3.多媒体资料：制作精美的课件、教学视频等，帮助学生更好地理解理论知识。

4.实验设备：准备香烟装盒包装机实验设备，让学生能够亲自动手操作，提高实际操作能力。

五、教学评估为了全面、客观地评估学生的学习成果，本课程将采用以下评估方式：1.平时表现：评估学生在课堂上的参与度、提问回答等情况，以反映学生的学习态度和积极性。

2.作业：布置适量的作业，评估学生的知识掌握程度和应用能力。

3.考试：安排期中考试和期末考试，全面测试学生对本课程知识的掌握情况。

巧克力糖自动包装机院－系：专业：年级：学生姓名：学号：指导教师：2023年7月目录设计任务 (3)设计题目：巧克力糖包装机 (3)设计规定 (3)设计条件 (4)设计任务 (4)设计提醒 (4)第一章设计规定分析 (4)1.1功能规定 (4)1.2原机的选择 (4)1.3传动比的计算 (4)第二章结构功能分析 (6)2.1功能分析 (6)2.2工作原理及工艺动作流程图 (6)第三章机构的选择 (6)3.1方案一 (6)3.2方案二 (7)3.3方案比较 (7)第四章各机构的组合 (8)4.1功能分解 (8)4.2机构的选用 (9)第五章机械运动系统设计方案拟定 (9)5.1执行机构方案设计图 (9)5.2槽轮与工作台 (10)5.3送纸机构 (10)5.4机构运动方案总体布局图 (10)第六章机械传动循环图 (13)第七章系统设计数据解决 (14)7.1齿轮的设计 (14)7.2移动凸轮的设计 (15)7.3凸轮机构设计参考文献 (17)设计题目：巧克力糖自动包装机设计规定1.规定设计糖果包装机的间歇剪刀式供纸机构、铝箔纸锥面成型机构、褶纸机构以及巧克力糖果的送推料机构。

2.整台机器外形尺寸（宽*高）不超过800mm*1000mm。

3.锥面成型机构不管采用平面连杆机构、凸轮机构或者其他常用机构，规定成形动作尽量等速，启动与停顿时冲击小。

设计条件1 产品特性：圆台状巧克力呈圆台形，轮廓清楚，但质地疏松，容易碰伤。

因此，考虑机械动作时应当适合它的特点，以保证产品的加工质量；在进出料时避免碰撞而损伤产品：涉及速度适应，过快会引起冲击而也许损伤产品等。

包装前的圆台状巧克力糖包装后的圆台状巧克力糖包装工艺首要的是解决配件上料的问题。

显然，像巧克力之类的产品，使用一般的上料方法是不适宜的。

假如采用料仓式上料法，则需要人工定期放料，每分钟放料也是紧张的。

假如料自动机的进料系统直接与巧克力糖浇筑成形的出口相衔接，则比较容易解决巧克力糖自动上料的问题。

糖果自动包装机课程设计一、课程目标知识目标：1. 学生能理解糖果自动包装机的基本工作原理，掌握其主要部件的功能和作用。

2. 学生能够描述糖果自动包装机在食品工业中的应用，了解其在我国食品包装行业的发展现状。

3. 学生掌握与糖果自动包装机相关的安全操作规程和日常维护保养知识。

技能目标：1. 学生能够运用所学的知识，分析并解决糖果自动包装机在运行过程中可能出现的简单问题。

2. 学生通过小组合作，设计并制作一个简易的糖果自动包装机模型，提高动手实践能力。

3. 学生能够运用信息技术手段，收集、整理与糖果自动包装机相关的资料，提升信息素养。

情感态度价值观目标：1. 学生培养对糖果自动包装机及相关技术的兴趣，激发学习热情，增强探索精神。

2. 学生通过学习糖果自动包装机的相关知识，认识到科学技术在提高生活质量方面的重要性，增强社会责任感。

3. 学生在小组合作中，培养团队协作意识，提高沟通与交流能力，形成积极向上的学习氛围。

本课程结合五年级学生的认知水平和学习特点，以实践性、探究性为课程性质，注重培养学生的动手操作能力、创新思维能力和团队合作精神。

在教学过程中，教师应关注学生的个体差异，因材施教，确保课程目标的达成。

通过本课程的学习，使学生能够将所学知识与实际生活相结合，提高解决实际问题的能力。

二、教学内容1. 糖果自动包装机的基本原理及结构：介绍糖果自动包装机的工作原理，分析其主要部件（如送料系统、包装膜输送系统、封口系统等）的功能和作用。

2. 糖果自动包装机的应用与现状：通过实例介绍糖果自动包装机在食品工业中的应用，分析我国糖果自动包装机的发展现状及趋势。

3. 安全操作与维护保养：讲解糖果自动包装机的安全操作规程，介绍日常维护保养方法，提高学生对设备安全意识和维护能力的认识。

4. 糖果自动包装机问题分析与解决：分析糖果自动包装机在运行过程中可能出现的常见问题，探讨解决方法，提高学生的问题解决能力。

5. 简易糖果自动包装机模型设计与制作：指导学生运用所学知识，进行小组合作，设计并制作一个简易的糖果自动包装机模型。

自动包装机课程设计一、课程目标知识目标：1. 学生能理解自动包装机的基本工作原理，掌握其主要部件的功能及相互关系。

2. 学生能描述自动包装机在现代化生产中的应用，了解其对于提高生产效率的作用。

3. 学生掌握自动包装机操作流程中的关键参数，并能运用相关知识解释实际包装过程中出现的问题。

技能目标：1. 学生能够通过小组合作，设计并制作一个简易的自动包装机模型，展示其工作原理。

2. 学生能够运用所学的技术知识，对自动包装机进行故障排查及简单维护。

3. 学生能够运用信息技术，搜集并整理自动包装机的相关资料，进行有效的信息交流。

情感态度价值观目标：1. 培养学生对自动化技术的兴趣，激发他们探索现代工业发展成就的欲望。

2. 增强学生的团队合作意识，培养他们在技术活动中的沟通与协作能力。

3. 培养学生关注环保和可持续发展，理解自动包装机在减少资源浪费和提升工作效率中的重要性。

课程性质：本课程属于技术与设计领域，旨在通过自动包装机的学习，将理论知识与实践相结合，提高学生的技术素养和创新能力。

学生特点：考虑到学生所在年级的特点，他们已经具备了一定的物理知识和动手能力，对新鲜事物充满好奇，喜欢探索和实践。

教学要求：在教学过程中，注重理论与实践相结合，鼓励学生动手操作，充分发挥学生的主体作用。

同时，关注学生的个体差异，提供有针对性的指导，确保每个学生都能在课程中取得进步。

通过本课程的学习，使学生达到上述设定的具体学习成果。

二、教学内容1. 自动包装机概述- 了解自动包装机的发展历程、分类及在现代工业中的应用。

- 教材章节：第一章 自动包装机概述2. 自动包装机工作原理- 掌握自动包装机的主要工作部件及其作用，如：输送带、包装膜、封口机、切割装置等。

- 教材章节：第二章 自动包装机工作原理3. 自动包装机操作与维护- 学习自动包装机的操作流程、参数设置及日常维护。

- 教材章节：第三章 自动包装机操作与维护4. 自动包装机故障排查- 分析自动包装机常见故障及原因，掌握基本的故障排查方法。

巧克力糖自动包装机课程设计一、引言巧克力糖自动包装机是一种自动化的机器，可以实现对巧克力糖的自动包装，提高生产效率和质量。

本篇文章将详细介绍巧克力糖自动包装机的课程设计，包括设计目标、设计原则、系统组成和程序编写等方面。

二、设计目标1. 提高生产效率：通过自动化的方式实现对巧克力糖的包装，减少人力投入和时间成本。

2. 提高产品质量：采用先进的技术和设备，保证巧克力糖的包装质量和卫生安全。

3. 实现灵活性：能够适应不同规格和形状的巧克力糖，具有较强的适应性。

三、设计原则1. 安全可靠：保证设备操作过程中不会对操作人员造成伤害，并且保证设备运行过程中不会出现故障。

2. 简单易用：操作简单，易于掌握。

3. 精确度高：能够精确地计算出需要使用多少材料，并且能够精确地进行包装。

四、系统组成1. 传送带系统：用于将未包装的巧克力糖从生产线上运送到包装机上。

2. 包装系统：用于将巧克力糖进行包装，包括材料的切割、折叠和封口等过程。

3. 控制系统：用于控制整个设备的运行，包括传送带和包装机的启动和停止，以及材料的使用量等参数的计算。

五、程序编写1. 传送带系统程序设计传送带系统主要是通过电机驱动滚筒实现巧克力糖的运输。

程序需要实现以下功能：（1）启动电机，使滚筒开始转动。

（2）检测巧克力糖是否到达传送带末端，如果到达，则停止电机。

2. 包装系统程序设计包装系统主要是通过伺服电机控制材料切割、折叠和封口等过程。

程序需要实现以下功能：（1）根据巧克力糖的规格和形状计算需要使用多少材料。

（2）控制伺服电机进行材料切割、折叠和封口等过程。

（3）检测包装好的巧克力糖是否正常，并将其从包装机中排出。

3. 控制系统程序设计控制系统主要是通过PLC控制整个设备的运行。

程序需要实现以下功能：（1）监测传送带和包装机的状态，控制它们的启动和停止。

（2）计算需要使用多少材料，并将计算结果发送给包装系统。

（3）监测巧克力糖的包装质量，如果出现问题，则停止整个设备。

包装机械设计 课程设计一、课程目标知识目标：1. 让学生理解包装机械设计的基本原理和概念，掌握包装机械的组成部分及各部分功能。

2. 使学生掌握包装机械设计中常用的设计方法和工程制图技巧，能够阅读并分析包装机械图纸。

3. 培养学生对包装机械系统的整体认识，了解不同包装机械在实际生产中的应用和选型。

技能目标：1. 培养学生运用CAD等软件进行包装机械零部件设计的能力，提高学生的实际操作技能。

2. 培养学生运用工程制图知识，绘制包装机械图纸，并进行合理的尺寸标注和工艺分析。

3. 培养学生运用所学知识解决实际包装机械设计问题的能力，提高学生的创新意识和团队协作能力。

情感态度价值观目标：1. 培养学生对包装机械设计学科的兴趣，激发学生的学习热情和探究精神。

2. 培养学生严谨、务实、创新的学习态度，使其具备良好的职业素养。

3. 增强学生的环保意识，使其在设计过程中充分考虑节能、环保和可持续发展。

本课程针对高年级学生，结合课程性质、学生特点和教学要求，将目标分解为具体的学习成果。

课程注重理论与实践相结合，以提高学生的实际操作能力和解决实际问题的能力为主要目标，为学生的未来职业生涯打下坚实基础。

二、教学内容1. 包装机械概述：介绍包装机械的定义、分类、应用领域和发展趋势，结合课本第一章内容，让学生对包装机械行业有全面的认识。

2. 包装机械设计原理：讲解包装机械设计的基本原理、设计方法和设计流程，以课本第二章为基础，使学生掌握包装机械设计的基本知识。

3. 包装机械主要部件及功能：分析包装机械的各个主要部件及其功能，结合课本第三章内容，让学生了解包装机械的组成结构。

4. 包装机械设计制图：教授包装机械设计制图的基本知识，包括图纸绘制、尺寸标注、工艺分析等，依据课本第四章内容，提高学生的制图能力。

5. CAD软件在包装机械设计中的应用：介绍CAD软件在包装机械设计中的应用，结合课本第五章内容，培养学生运用软件进行设计的能力。

全自动书本打包机摘要：本文研究了全自动书本打包机的组成及运动原理，设计了一款全自动书本打包机。

该打包机结构简易，操做简单，通过查阅资料，了解机构结构后进行设计。

一，引言随着现代物流和电商行业的迅速发展，书本打包机作为一种自动化包装设备，得到了越来越广泛的应用。

本文将对设计的这款书本打包机的功能进行分析和介绍。

二，书本打包机的用途及优势书本打包机主要用于对书本等印刷品进行自动化包装，将多个书本打包成一个整体，以方便运输，同时也能起到一定的保护作用。

相较于传统的手工包装方式与世面上常见的半自动打包机，我设计的这款书本打包机具有以下优势：1. 自动化操作，提高了包装效率；2. 减少了人力成本，并降低了生产成本；3. 可以对书本进行整齐、紧凑的包装；4. 可以有效地保护书本等印刷品不受损坏。

三，工艺动作过程及工作原理书本打包机的用途是要把一摞书(如五本一包)用牛皮纸包成一包，并在两端贴好封签。

(图1)包、封的工艺顺序如图2所示,各工位的布置(俯视)如图3所示。

其工艺过程如下所述(各工序标号与图2、3中标号一致)。

1.横向送书(送一摞书)。

2.纵向推书前进(推一摞书)到工位a，使它与工位b～g上的六摞书贴紧。

3.书推到工位a前，包装纸已先送到位。

包装纸原为整卷筒纸，由上向下送够长度后进行裁切。

图1 书本打包机的功用图2 包、封工艺顺序图图3 打包过程各工位布置④继续推书前进一摞书的位置到工位b，由于在工位b的书摞上下方设置有挡板，以挡住书摞上下方的包装纸，所以书摞推到b时实现包三面，这个工序中推书机构共推动a～g的七摞书。

⑤推书机构回程时，折纸机构动作，先折侧边(将纸卷包成筒状)，再折两端上、下边。

⑥继续折前角。

⑦上步动作完成后，推书机构已进到下一循环的工序④，此时将工位b上的书推到工位c。

在此过程中，利用工位c两端设置的挡板实现折后角。

⑧推书机构又一次循环到工序④时，将工位c的书摞推至工位d，此位置是两端涂浆糊的位置。

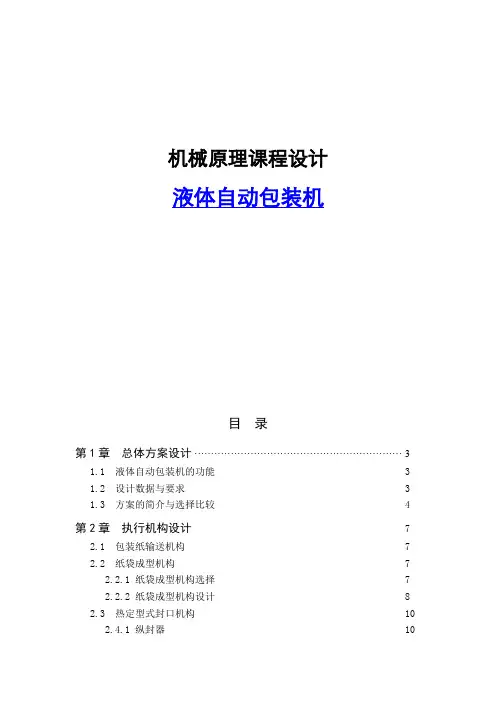

机械原理课程设计液体自动包装机目录第1章总体方案设计 (3)1.1 液体自动包装机的功能 (3)1.2 设计数据与要求 (3)1.3 方案的简介与选择比较 (4)第2章执行机构设计 (7)2.1 包装纸输送机构 (7)2.2 纸袋成型机构 (7)2.2.1 纸袋成型机构选择 (7)2.2.2 纸袋成型机构设计 (8)2.3 热定型式封口机构 (10)2.4.1 纵封器 (10)2.4.2 横封器 (10)2.4 切断机构 (11)2.5 输送机构 (12)2.5.1 输送机构的选择 (12)2.5.2 输送机构的设计 (12)2.6 执行机构的运动循环图 (13)第3章传动机构设计 (14)3.1 传动方案 (14)3.2 原动机的选择 (16)3.3 计算传动比 (16)3.4 凸轮机构的设计 (17)第4章液体自动包装机的三维造型与运动仿真 (20)4.1 液体自动包装机的三维造型及运行过程简介 (20)4.2 液体自动包装机的运动仿真 (23)总结 (26)参考文献 (26)第1章总体方案设计1.1液体自动包装机的功能该全自动液体包装机，适用于袋装酱油、醋、牛奶、饮料等液体的自动包装。

简要的工作过程如下：首先将包装纸卷成筒状并将一端的口封住形成口袋，然后将一定量的液体注入口袋内，最后封口和切断，并由输送机构输出。

1.2设计数据与要求一、生产数据:A.包装纸宽度240或320mmB.包装速度1500-2000袋/时C.灌装容量100-500ml/袋D.外形尺寸750*750*1750mm二、选择设计尺寸1.包装纸宽度2402. 包装速度1800袋/时3.灌装容量300ml/袋4.外形尺寸750*750*1750mm三、设计要求1. 自动液体包装机主要由以下6大部件组成：1）包装纸输送机构：把圈在筒上的单层包装纸通过设计的绷紧机构以平张薄膜的形式输送到纸袋成型机构。

2）纸袋成型机构：把接收到的平张薄膜通过三角板和圆弧槽卷成圆筒状，利于竖封和灌料。
