哈工大 2006 年 秋 季学期机械设计 试 题题号 一 二 三 四 五 六 七 八 九 十 总分 分数班号 姓名一 选择填空题 （每空一分共20分）1在常用的螺纹连接中，自锁性能最好的螺纹是 普通螺纹 ，其牙型角60α=o 。
2普通平键连接工作时，平键的工作面是 侧面，平键的剖面尺寸b h ⨯按轴径 从标准中查取。
平键连接主要失效形式是 压溃 。
3带传动中，若1υ为主动轮圆周速度，2υ为从动轮圆周速度，υ为带速，则这些速度之间存在的关系是 12υυυ>> 。
4 V 带传动中，V 带截面楔角40ϕ=o ，则V 带轮的轮槽角φ0应 < 40o 。
5在设计V 带传动时，V 带的型号可根据 计算功率 和 小带轮转速 查选型图确定。
6对于一对材料相同的钢制软齿面齿轮传动，为使大小齿轮接近等强度，常用的热处理方法是小齿轮 调质 ，大齿轮 正火 。
7根据轴的承载情况，自行车的前轴承受弯矩作用应称为 心 轴。
中间轴应称为 转 轴。
8代号为6206的滚动轴承，其类型是 深沟球轴承，内径d= 30 mm 。
9温度和压力是影响粘度的主要因素，若温度升高，则 粘度降低（或减少） ， 若压力升高，则 粘度增加（或变大）。
10 在下列联轴器中，能补偿两轴的相对位移以及可缓冲吸振的是 D 。
A 凸缘联轴器 B 齿式联轴器 C 万向联轴器 D 弹性柱销轴器11在蜗杆传动中，规定蜗杆分度圆直径的目的是 减少蜗轮滚刀的数量，利于刀具标准化。
12普通平键连接工作时，平键的工作面是 侧面。
二 简答题(共5题，每题6分)1 简述齿轮传动的失效形式和开式齿轮传动的设计准则答：失效形式包括： 轮齿折断（1分）、齿面疲劳点蚀（1分）、齿面磨损（1分）、齿面胶合（1分）、轮齿塑性变形（1分）。
开式齿轮传动的设计准则：按齿根弯曲疲劳强度进行设计，然后考虑磨损的影响将模数适当加大。
（1分）2 以框图形式说明转轴的设计过程。
（机械制造行业）哈工大机械设计大作业——螺旋起重器哈工大机械设计大作业——螺旋起重器一、概述本次大作业的主题是设计一款螺旋起重器，旨在为机械制造行业提供一种高效、稳定、实用的起重设备。
螺旋起重器是一种通过旋转螺旋轴来提升或降低重物的机械设备，具有结构简单、操作方便、承载能力强等优点。
二、设计要求1.提升能力：最大提升重量为2吨，且在提升过程中不得出现明显的晃动或倾斜现象。
2.旋转速度：旋转速度应可调节，以便根据实际需要调整提升速度。
3.稳定性：设备应具备较高的稳定性，以保证在提升重物时不会发生明显的晃动或倾斜。
4.结构紧凑：设备结构应尽量紧凑，以减少占地面积和重量。
5.操作简便：设备应易于操作，控制精度高，以便实现高效准确的提升。
三、设计方案1.总体结构：螺旋起重器主要由旋转轴、螺旋杆、支撑架、电机和控制系统组成。
旋转轴通过轴承与支撑架连接，支撑架起到稳定和支撑整个设备的作用。
螺旋杆与旋转轴连接，通过旋转轴的旋转实现重物的升降。
电机和控制系统负责驱动旋转轴和调节旋转速度。
2.旋转轴设计：旋转轴是螺旋起重器的核心部件，它需要承受重物的重量和旋转时的扭矩。
因此，我们选择高强度钢材作为旋转轴的材料，并对其进行优化设计以提高其强度和刚度。
此外，我们在旋转轴上设置了一些加强肋和凸起，以提高其抗扭强度。
3.螺旋杆设计：螺旋杆是直接与重物接触的部件，其设计对设备的稳定性和提升能力有重要影响。
我们选择优质钢材作为螺旋杆的材料，并对其进行抛光和强化处理以提高其耐磨性和抗拉强度。
螺旋杆的长度和直径根据实际需要进行了优化设计，使其既能保证设备的稳定性，又能满足最大提升重量的要求。
4.支撑架设计：支撑架是整个设备的支撑结构，其稳定性直接关系到设备的性能。
我们采用高强度钢材制作支撑架，并对其进行优化设计以提高其抗弯强度和抗扭强度。
此外，我们还设置了多个支撑腿以增加设备的稳定性。
5.电机和控制系统设计：电机和控制系统是整个设备的驱动和控制中心。

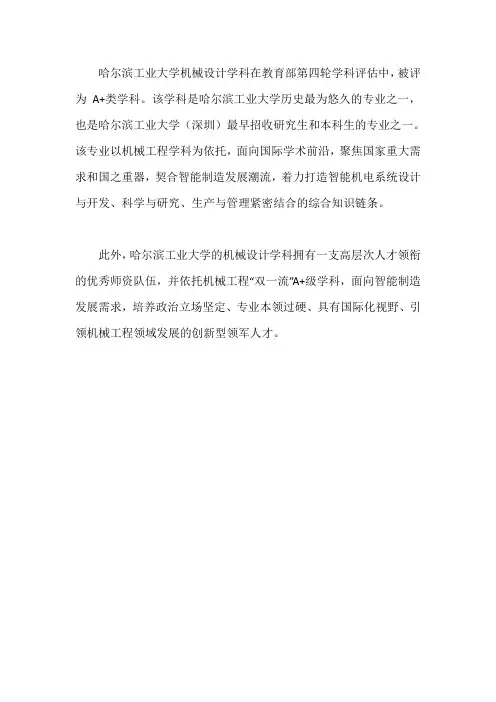

哈尔滨工业大学机械设计学科在教育部第四轮学科评估中，被评为A+类学科。
该学科是哈尔滨工业大学历史最为悠久的专业之一，也是哈尔滨工业大学（深圳）最早招收研究生和本科生的专业之一。
该专业以机械工程学科为依托，面向国际学术前沿，聚焦国家重大需求和国之重器，契合智能制造发展潮流，着力打造智能机电系统设计与开发、科学与研究、生产与管理紧密结合的综合知识链条。
此外，哈尔滨工业大学的机械设计学科拥有一支高层次人才领衔的优秀师资队伍，并依托机械工程“双一流”A+级学科，面向智能制造发展需求，培养政治立场坚定、专业本领过硬、具有国际化视野、引领机械工程领域发展的创新型领军人才。
一、 设计题目螺旋起重器（千斤顶）已知条件：起重量F Q =40KN ，最大起重高度H=200mm 。
二、 螺杆、螺母选材本千斤顶设计采用梯形螺纹螺旋传动。
由于螺杆承受载荷较大，而且是小截面，故选用45#钢，调质处理。
查参考文献[2]得σs=355MPa,查机械设计表 5.9得5~3][sσσ=,取[σ]=110MPa; σb =600MPa 。
由于千斤顶属于低速重载的情况，且螺母与螺杆之间存在滑动磨损，故螺母采用强度高、耐磨、摩擦系数小的铸铝青铜ZCuAl10Fe3，查表5.9得螺母材料的许用切应力MPa 40~30][=τ,取][τ=35MPa ；许用弯曲应力[σb ]=40~60MPa, 取[σb ]=50MPa 。
托盘和底座均采用铸铁材料。
三、 螺杆、螺母设计计算3.1 耐磨性计算由耐磨性条件公式：][2p Hh d p F A F Ps ≤⋅⋅⋅⋅==π 对于梯形螺纹，有h=0.5p,那么耐磨性条件转化为：2d ≥式中 2d ——螺纹中径，mm;F ——螺旋的轴向载荷，N ； H ——螺母旋合高度，mm;ψ ——引入系数，ψ=H/2d ;[p]——材料的许用压强，MPa;查机械设计表 5.8，得[p]=18~25MPa ，取[p]=20MPa ，对于整体式螺母，5.2~2.1=ψ，取ψ=2.0，那么有mm MPaKNd 3.2520*0.2408.02=≥。
查参考文献[4]表H.5,试取公称直径d=32mm,螺距p=6mm,中径d 2=29mm,小径d 1=25mm,内螺纹大径D 4=33mm 。
那么螺母高度mm d H 5829*0.22==⋅=ψ，螺纹圈数7.9658===p H z ，α=2β=30°。
3.2 螺杆强度校核千斤顶螺杆危险截面受轴向力F 和扭转力矩T 1的作用，这里的扭转力矩是螺纹副的摩擦转矩T 1。
根据第四强度理论，螺杆危险截面的强度条件为][)16(3)4(311221σππσ≤+=d T d F 对于梯形螺纹该式可化为1d式中 1d ——螺杆螺纹的小径(mm)； []σ——螺杆材料的许用应力(MPa);F —— 螺杆所受的轴向载荷(N)；T 1——螺杆所受转矩(N ·mm),2)'tan(21d F T ρψ+=。
哈工大机械设计课程设计四篇（2个积分）哈工大的学弟学妹们：你们好，作为哈工大的一员，知道哈工大的功课很累。
所以我特地把我们寝室四人的机械设计课程设计上传到网上，方便你们参考。
但是不要抄袭，这是锻炼能力的很好机会。
而且，作为工大人，知道你们为了下载文档很纠结。
所以这次四篇文档只要2个积分。
第一篇目录一、传动装置的总体设计 (3)1.设计数据及要求： (3)2.传动装置简图： (4)（二）选择电动机 (4)1.选择电动机的类型 (4)2.选择电动机的容量 (4)3.确定电动机转速 (5)（三）计算传动装置的总传动比 (5)1.总传动比i (5)2.分配传动比 (6)（四）计算传动装置各轴的运动和动力参数 (6)1.各轴的转速 (6)2.各轴的输入功率 (6)3.各轴的输出转矩 (6)二、传动零件的设计计算 (7)（一）高速齿轮传动 (7)1.选择材料、热处理方式及精度等级 (7)2.初步计算传动主要尺寸 (7)3.计算传动尺寸 (9)（二）低速速齿轮传动（二级传动） (11)1.选择材料、热处理方式及精度等级 (11)2.初步计算传动主要尺寸 (11)3.计算传动尺寸 (13)（三）验证两个大齿轮润滑的合理性 (16)（四）根据所选齿数修订减速器运动学和动力学参数。
(16)1.各轴的转速 (16)2.各轴的输入功率 (16)3.各轴的输出转矩 (17)三.轴的设计计算 (17)(一)高速轴(轴Ⅰ)的设计计算 (17)1.轴的基本参数--Ⅰ轴： (17)2.选择轴的材料 (18)3.初算轴径 (18)4.轴承部件的结构设计 (18)5.轴上键校核设计 (20)6.轴的强度校核 (20)7.校核轴承寿命 (23)(二)中间轴(轴Ⅱ)的设计计算 (24)1.轴的基本参数--Ⅱ轴： (24)2.选择轴的材料 (24)3.初算轴径 (24)4.轴承部件的结构设计 (25)5.轴上键校核 (26)7.校核轴承寿命 (30)(三)输出轴(轴Ⅲ)的设计计算 (31)1.轴的基本参数--Ⅲ轴： (31)2.选择轴的材料 (31)3.初算轴径 (31)4.轴承部件的结构设计 (32)6.轴的强度校核 (33)7.校核轴承寿命 (36)(四)整体结构的的最初设计 (37)1.轴承的选择 (37)2.轴承润滑方式及密封方式 (38)3.确定轴承端盖的结构形式 (38)4.确定减速器机体的结构方案并确定有关尺寸 (38)四.设计参考文献: (39)一、传动装置的总体设计(一)设计题目课程设计题目：带式运输机传送装置1.设计数据及要求：设计的原始数据要求：F=1900N ； d=250mm ； v=0.9m/s机器年产量：大批量； 机器工作环境：有尘；机器载荷特性：平稳；机器最短工作年限：5年2班。
哈工大机械设计大作业4齿轮传动5.1.4(总11页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--H a r b i n I n s t i t u t e o f T e c h n o l o g y机械设计大作业说明书大作业名称：机械设计大作业设计题目：齿轮传动设计班级： 1设计者：学号： 112指导教师：张锋设计时间：哈尔滨工业大学设计任务书题目：设计带式传输机中的齿轮传动设计原始数据：带式传输机的传动方案如图所示，机器工作平稳、单向回转、成批生产，其它数据见表。
带式传输机中齿轮传动的已知数据方案电动机工作功率P d /kW电动机满载转速n m/(r/min)工作机的转速nw/(r/min)第一级传动比i1轴承座中心高H/mm最短工作年限工作环境年2班室内清洁目录1. 选择齿轮材料、热处理方式、精度等级........... 错误!未定义书签。
2.初步计算传动主要尺寸.......................... 错误!未定义书签。
（1）小齿轮传递的扭矩......................... 错误!未定义书签。
（2）确定载荷系数K ........................... 错误!未定义书签。
（3）确定齿宽系数dφ........................... 错误!未定义书签。
（4）初步确定齿轮齿数......................... 错误!未定义书签。
（5）确定齿形系数Y、应力修正系数S Y........... 错误!未定义书签。
F（6）确定重合度系数Y......................... 错误!未定义书签。
ε（7）确定许用弯曲应力......................... 错误!未定义书签。
（8）初算模数................................. 错误!未定义书签。
