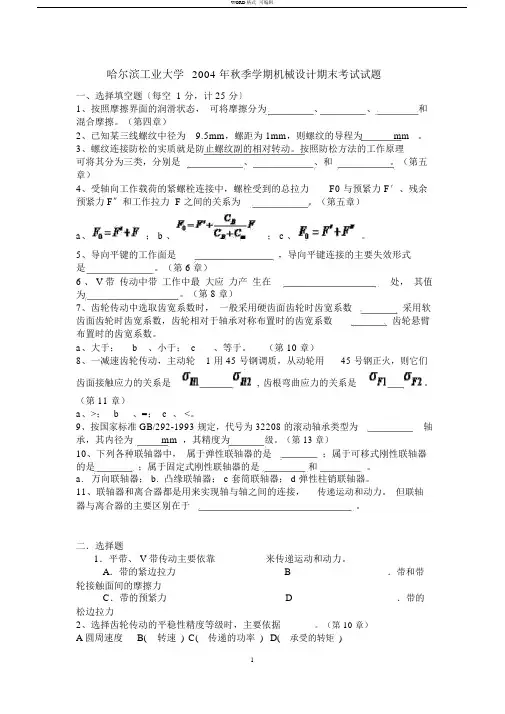

哈尔滨工业大学2004 年秋季学期机械设计期末考试试题一、选择填空题〔每空 1 分，计 25 分〕1、按照摩擦界面的润滑状态，可将摩擦分为、、和混合摩擦。

（第四章）2、已知某三线螺纹中径为9.5mm，螺距为 1mm，则螺纹的导程为mm 。

3、螺纹连接防松的实质就是防止螺纹副的相对转动。

按照防松方法的工作原理可将其分为三类，分别是、、和。

（第五章）4、受轴向工作载荷的紧螺栓连接中，螺栓受到的总拉力F0 与预紧力 F′、残余预紧力 F〞和工作拉力 F 之间的关系为。

（第五章）a、； b 、； c 、。

5、导向平键的工作面是，导向平键连接的主要失效形式是。

（第 6 章）6 、 V 带传动中带工作中最大应力产生在处，其值为。

（第 8 章）7、齿轮传动中选取齿宽系数时，一般采用硬齿面齿轮时齿宽系数采用软齿面齿轮时齿宽系数，齿轮相对于轴承对称布置时的齿宽系数齿轮悬臂布置时的齿宽系数。

a、大于；b、小于；c、等于。

（第 10 章）8、一减速齿轮传动，主动轮 1 用 45 号钢调质，从动轮用45 号钢正火，则它们齿面接触应力的关系是,齿根弯曲应力的关系是。

（第 11 章）a、>；b、=； c 、 <。

9、按国家标准 GB/292-1993 规定，代号为 32208 的滚动轴承类型为轴承，其内径为mm ，其精度为级。

（第 13 章）10、下列各种联轴器中，属于弹性联轴器的是；属于可移式刚性联轴器的是；属于固定式刚性联轴器的是和。

a.万向联轴器；b. 凸缘联轴器； c 套筒联轴器； d 弹性柱销联轴器。

11、联轴器和离合器都是用来实现轴与轴之间的连接，传递运动和动力。

但联轴器与离合器的主要区别在于。

二．选择题1．平带、 V 带传动主要依靠 _________来传递运动和动力。

A．带的紧边拉力B．带和带轮接触面间的摩擦力C．带的预紧力D．带的松边拉力2、选择齿轮传动的平稳性精度等级时，主要依据____。

（第 10 章）A 圆周速度B(转速)C(传递的功率)D(承受的转矩)3、蜗杆传动的正确啮合条件中，不包括（）。

班 级姓 名题号 一 二 三 四 五 六 七 八 九 十 总分 分数一、 填空题（共24 分，每空1分）1）按照两表面间的润滑状况，可将摩擦分为 干摩擦 、 边界摩擦 、 流体摩擦 和 混合摩擦 。

2）当两个被联接件之一太厚，不宜制成通孔，且联接不需要经常装拆时，往往采用螺纹联接中的 螺钉 联接。

3）带传动中，带在带轮上即将打滑而尚未打滑的临界状态下，紧边拉力F 1与松边拉力F 2之间的关系为 112f F F e α=⋅ 。

4）滚动轴承的基本额定寿命L ，是指一批相同的轴承，在相同的条件 下运转，其中 90％ 的轴承在疲劳点蚀前所能转过的总转数，单位为106r 。

5）非液体摩擦滑动轴承限制pv 值，主要是为了防止轴瓦 胶合 失效。

6）弹簧指数C= D/d ，C 越大，弹簧刚度越 小 。

7）当机构处于死点位置时，机构的压力角为 90° 。

8）有一紧螺栓连接，已知预紧力'F =1500N ，轴向工作载荷F =1000N ，螺栓的刚度C b =2000N/mm ，被连接件的刚度C m =8000N/mm ，则螺栓所受的总拉力F 0= 1700 N ，剩余预紧力''F = 700 N ，保证结合面不出现缝隙的最大轴向工作载荷F max = 1875 N 。

9）对于软齿面闭式齿轮传动，通常先按 齿面接触疲劳 强度进行设计，然后校核 齿根弯曲疲劳 强度。

10）蜗杆传动的失效形式主要是 齿面点蚀 、 齿面胶合 和 齿面磨损 ，而且失效通常发生在 蜗轮轮齿上 。

哈工大2005 年秋季学期机械设计基础（80学时）试题答案11）在凸轮机构的几种基本的从动件运动规律中，等速运动规律使凸轮机构产生刚性冲击，正弦加速度运动规律则没有冲击，等加速等减速、余弦加速度运动规律产生柔性冲击。

二、选择题（共11分，每小题1分）1）一阀门螺旋弹簧，弹簧丝直径d=2.5mm，因环境条件限制，其弹簧外径D2不得大于17.5mm，则弹簧指数不应超过c) 。

哈工大2021年秋季学期机械设计基础试题及答案哈工大2021年秋季学期班级姓名七八九十总分机械设计基础（80学时）试题答案题号分数一二三四五六一、填空题：（每空1分，计32分）1. 按表面间摩擦状态不同,滑动轴承可分为液体摩擦滑动轴承和非液体摩擦滑动轴承 2. 普通螺栓连接的凸缘联轴器是通过摩擦力矩传递转矩的；铰制孔螺栓连接的凸缘联轴器是通过剪切与挤压传递转矩的。

3. 三角形螺纹的牙型角为60度，因其具有较好的自锁性能，所以通常用于连接。

4. 滑动轴承轴瓦上浇铸轴承衬的目的是提高轴瓦的减磨耐磨性能写出一种常用轴承衬材料的名称轴承合金。

5. 普通平键的工作面是两侧面，其主要失效形式为平键被压溃，其剖面尺寸b*h是根据轴的直径来选择的。

6. 轮齿折断一般发生在齿根部位，为防止轮齿折断，应进行齿根弯曲疲劳强度计算。

7. 滚动轴承的基本额定寿命是指一批轴承，在相同运转条件下，其中 90 ％的轴承不发生疲劳点蚀前所运转的总转数。

8. 按工作原理不同，螺纹连接的防松方法有摩擦防松、机械防松和破坏螺纹副防松。

9.转速与当量动载荷一定的球轴承，若基本额定动载荷增加一倍，其寿命为原来寿命的 8 倍。

10.蜗杆传动中，蜗杆分度圆柱上的螺旋线升角应等于蜗轮分度圆上的螺旋角，且两螺旋线方向应相同。

11.机构具有确定运动的条件是（1）机构自由度大于零（2）原动件数等于自由度数。

12.曲柄摇杆机构中，当曲柄与机架处于两次共线位置之一时，出现最小传动角。

13.圆柱螺旋弹簧的特性线是表示弹簧受力与变形之间的关系曲线；弹簧受轴向工作载荷时，其簧丝横截面上的应力最大点在簧丝内侧点；第 1 页共 5 页弹簧指数是弹簧设计中的一个重要参数，其表达式为C＝D。

d14.在凸轮机构四种常用的推杆运动规律中，匀速运动规律有刚性冲击；等加速等减速运动规律和余弦运动规律有柔性冲击；正弦运动规律无冲击。

二．问答题：（每题5分，共15分）1.试述摩擦型带传动工作中为什么会产生弹性滑动现象？写出滑动率计算式。

哈工大 2006 年 秋 季学期机械设计 试 题题号 一 二 三 四 五 六 七 八 九 十 总分 分数班号 姓名一 选择填空题 （每空一分共20分）1在常用的螺纹连接中，自锁性能最好的螺纹是 普通螺纹 ，其牙型角60α=o 。

2普通平键连接工作时，平键的工作面是 侧面，平键的剖面尺寸b h ⨯按轴径 从标准中查取。

平键连接主要失效形式是 压溃 。

3带传动中，若1υ为主动轮圆周速度，2υ为从动轮圆周速度，υ为带速，则这些速度之间存在的关系是 12υυυ>> 。

4 V 带传动中，V 带截面楔角40ϕ=o ，则V 带轮的轮槽角φ0应 < 40o 。

5在设计V 带传动时，V 带的型号可根据 计算功率 和 小带轮转速 查选型图确定。

6对于一对材料相同的钢制软齿面齿轮传动，为使大小齿轮接近等强度，常用的热处理方法是小齿轮 调质 ，大齿轮 正火 。

7根据轴的承载情况，自行车的前轴承受弯矩作用应称为 心 轴。

中间轴应称为 转 轴。

8代号为6206的滚动轴承，其类型是 深沟球轴承，内径d= 30 mm 。

9温度和压力是影响粘度的主要因素，若温度升高，则 粘度降低（或减少） ， 若压力升高，则 粘度增加（或变大）。

10 在下列联轴器中，能补偿两轴的相对位移以及可缓冲吸振的是 D 。

A 凸缘联轴器 B 齿式联轴器 C 万向联轴器 D 弹性柱销轴器11在蜗杆传动中，规定蜗杆分度圆直径的目的是 减少蜗轮滚刀的数量，利于刀具标准化。

12普通平键连接工作时，平键的工作面是 侧面。

二 简答题(共5题，每题6分)1 简述齿轮传动的失效形式和开式齿轮传动的设计准则答：失效形式包括： 轮齿折断（1分）、齿面疲劳点蚀（1分）、齿面磨损（1分）、齿面胶合（1分）、轮齿塑性变形（1分）。

开式齿轮传动的设计准则：按齿根弯曲疲劳强度进行设计，然后考虑磨损的影响将模数适当加大。

（1分）2 以框图形式说明转轴的设计过程。

第1页（共13页）哈工大2011年机械设计试题及答案一、填空题及选择填空题（27分，每空1分）1 •当动压润滑条件不具备，且边界膜遭破坏时，就会出现 ___________________ 、_________ 和 ______ 同时存在的现象，这种摩擦状态称为 ______________ 。

2. 一公称直径为d=16mm 的螺纹副，螺纹头数 n=2,螺距p=4mm,螺纹中径d 2=D 2=14mm,牙侧角3=15Q 螺纹副材料的当量摩擦系数f '=0.08~0.10,经计算该螺纹副 ___________ 自锁性要求。

a.满足b.不满足3. 导向平键连接的主要失效形式是 _______________________ ，设计时通过限制 ___________________________ 来进行耐磨性计算；半圆键的缺点是 _________________________ ，所以主要适用于轴端。

4•作为标准普通 V 带工作面的两侧面夹角为$=40o,相应的V 带轮轮槽的两侧面夹角则 ____________ 。

a.大于40ob.小于40oc.等于40a 5•传动带所能传递的最大有效圆周力F max 与 ____________ 、 _________ 、等因素有关，它们的值越大， F max 就越大。

当传递的外载荷超过时，带在带轮上发生打滑现象；而且在传动比大于1的情况下打滑总是先从小带轮上开始的，其原因是 ____________________________________________ 。

6. 齿轮传动的五种主要失效形式中，最严重、必须避免的失效形式是 ________ ;软齿面闭式齿轮传动最主要的失效形式是 __________________ ; 高速重载齿轮传动易发生 _______________ ;轮齿的塑性变形常发生在 齿面材料较软、低速重载、频繁起动的传动中。

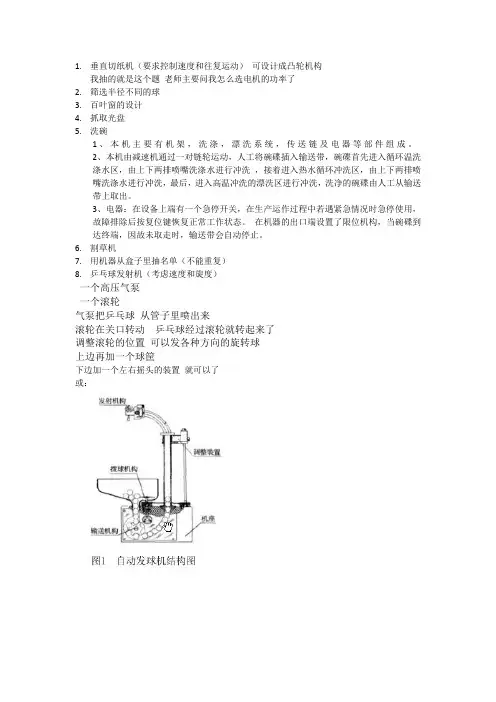

1.垂直切纸机（要求控制速度和往复运动）可设计成凸轮机构我抽的就是这个题老师主要问我怎么选电机的功率了2.筛选半径不同的球3.百叶窗的设计4.抓取光盘5.洗碗1、本机主要有机架，洗涤，漂洗系统，传送链及电器等部件组成。

2、本机由减速机通过一对链轮运动，人工将碗碟插入输送带，碗碟首先进入循环温洗涤水区，由上下两排喷嘴洗涤水进行冲洗，接着进入热水循环冲洗区，由上下两排喷嘴洗涤水进行冲洗，最后，进入高温冲洗的漂洗区进行冲洗，洗净的碗碟由人工从输送带上取出。

3、电器：在设备上端有一个急停开关，在生产运作过程中若遇紧急情况时急停使用，故障排除后按复位键恢复正常工作状态。

在机器的出口端设置了限位机构，当碗碟到达终端，因故未取走时，输送带会自动停止。

6.割草机7.用机器从盒子里抽名单（不能重复）8.乒乓球发射机（考虑速度和旋度）一个高压气泵一个滚轮气泵把乒乓球从管子里喷出来滚轮在关口转动乒乓球经过滚轮就转起来了调整滚轮的位置可以发各种方向的旋转球上边再加一个球筐下边加一个左右摇头的装置就可以了或：9.打开窗帘的机构10.设计自动开关门的系统，就是人来了就开，人走了就关的那种门11.鱼缸久了里面很脏，设计一个装置，不把水倒出完成清理工作12.一个转轴，由电机控制。

要求实现正反转各360度，而且是到极限位置即反转（可用一个圆盘固定在轴上，开一个缝，下面有光源，正对的上面按一个传感器）13.人过去一次出一张卡片题一，鱼缸久了里面很脏，设计一个装置，不把水倒出而完成清理工作。

题二，一个转轴，由电机控制。

要求其实现正反转各360度，而且是到极限位置即反转。

第一题市场上有这种装置的成品，可上网看看第二题可用一个圆盘固定在轴上，开一条缝，下面有个光源，正对的上面安一个传感器，不说了，明白了吧1有个倒废水口冒臭气你设计个小装置，让它倒废水是能顺倒入而且里面臭气不外冒。

下水道的水管里通常有很多的废物产生的臭气,如何设计漏水的漏斗,使得当倒掉水时,水可以流出去,当没有水时,漏斗又可以阻止臭气上涌。

《机械设计》课程试题（一）一、填空题(每空1分共31分)1、当一零件受脉动循环变应力时，则其平均应力是其最大应力的2、三角形螺纹的牙型角α＝，适用于，而梯形螺纹的牙型角α＝，适用于。

3、螺纹连接防松，按其防松原理可分为防松、防松和防松。

4、带传动在工作过程中，带内所受的应力有、和，最大应力发生在。

5、链传动设计时，链条节数应选数(奇数、偶数)。

链轮齿数应选数；速度较高时，链节距应选些。

6、根据齿轮设计准则，软齿面闭式齿轮传动一般按设计，按校核；硬齿面闭式齿轮传动一般按设计，按校核。

7、在变速齿轮传动中，若大、小齿轮材料相同，但硬度不同，则两齿轮工作中产生的齿面接触应力，材料的许用接触应力，工作中产生的齿根弯曲应力，材料的许用弯曲应力。

8、蜗杆传动的总效率包括啮合效率η、效率和效1= ，影响蜗杆传动总效率的主要因率。

其中啮合效率η1素是效率。

9、轴按受载荷的性质不同，分为、、。

10、滚动轴承接触角越大，承受载荷的能力也越大。

二、单项选择题(每选项1分,共11分)1、循环特性r=－1的变应力是应力。

A．对称循环变 B、脉动循环变 C．非对称循环变 D．静2、在受轴向变载荷作用的紧螺柱连接中，为提高螺栓的疲劳强度，可采取的措施是( )。

A、增大螺栓刚度Cb，减小被连接件刚度Cm B．减小Cb．增大Cm C．增大Cb和Cm D．减小Cb和Cm3、在螺栓连接设计中，若被连接件为铸件，则往往在螺栓孔处做沉头座孔．其目的是( )。

A．避免螺栓受附加弯曲应力作用 B．便于安装C．为安置防松装置4、选取V带型号，主要取决于。

A．带的线速度 B．带的紧边拉力c．带的有效拉力 D．带传递的功率和小带轮转速的主要几何参数5、对于标准齿轮传动，影响齿形系数YF是。

A．齿轮的模数 B．齿轮的压力角C．齿轮的齿数 D．齿轮的顶隙系数6、一斜齿圆柱齿轮传动，已知法向模数Mn＝4mm，齿数Z1=20，螺旋角β＝14032’2”，齿宽b1＝80，b2＝75mm，则该传动的齿宽系数φd等于——。

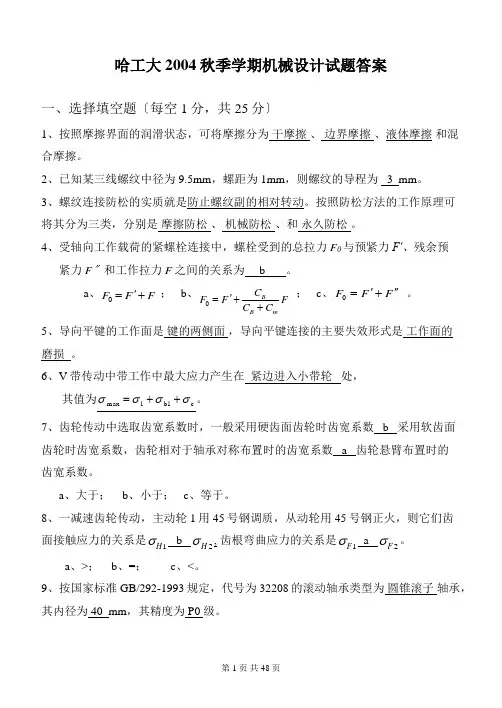

哈工大2004秋季学期机械设计试题答案一、选择填空题〔每空1分，共25分〕1、按照摩擦界面的润滑状态，可将摩擦分为 干摩擦 、 边界摩擦 、液体摩擦 和混合摩擦。

2、已知某三线螺纹中径为9.5mm ，螺距为1mm ，则螺纹的导程为 3 mm 。

3、螺纹连接防松的实质就是防止螺纹副的相对转动。

按照防松方法的工作原理可将其分为三类，分别是 摩擦防松 、 机械防松 、和 永久防松 。

4、受轴向工作载荷的紧螺栓连接中，螺栓受到的总拉力F 0与预紧力F′、残余预紧力F 〞和工作拉力F 之间的关系为 b 。

a 、F F F +'=0 ；b 、F C C C F F mB B ++'=0； c 、F F F ''+'=0 。

5、导向平键的工作面是 键的两侧面 ，导向平键连接的主要失效形式是 工作面的磨损 。

6、V 带传动中带工作中最大应力产生在 紧边进入小带轮 处，其值为c b11max σσσσ++=。

7、齿轮传动中选取齿宽系数时，一般采用硬齿面齿轮时齿宽系数 b 采用软齿面齿轮时齿宽系数，齿轮相对于轴承对称布置时的齿宽系数 a 齿轮悬臂布置时的齿宽系数。

a 、大于；b 、小于；c 、等于。

8、一减速齿轮传动，主动轮1用45号钢调质，从动轮用45号钢正火，则它们齿面接触应力的关系是1H σ b 2H σ, 齿根弯曲应力的关系是1F σ a 2F σ。

a 、>；b 、=；c 、<。

9、按国家标准GB/292-1993规定，代号为32208的滚动轴承类型为 圆锥滚子 轴承，其内径为 40 mm ，其精度为 P0 级。

10、下列各种联轴器中，属于弹性联轴器的是 d ；属于可移式刚性联轴器的是a ；属于固定式刚性联轴器的是b 和c 。

a. 万向联轴器；b. 凸缘联轴器；c套筒联轴器；d弹性柱销联轴器。

11、联轴器和离合器都是用来实现轴与轴之间的连接，传递运动和动力。

1分，共30分）1. 机构具有确定运动的条件是机构的自由度大于零且机构的原动件数等于机构的自由度。

η=η1η2η3。

7．在矩形螺纹、梯形螺纹、锯齿形螺纹和三角形螺纹四种螺纹中，传动效率最高的是矩形螺纹；双向自锁性最好的是三角形螺纹；只能用于单向传动的是锯齿形螺纹。

8. 普通平键的工作面是两侧面；楔键的工作面为键的__上下_____面，平键的剖面尺寸b×h按轴径d 来查取。

9. 代号为72308的滚动轴承，其类型名称为角接触球轴承，内径为40 mm，2 为宽度系列代号， 3 为直径系列代号。

10. 圆柱螺旋压缩弹簧在工作时最大应力发生在弹簧丝内侧。

(每题4分,共20分)答：速度瞬心定义为：互相作平面相对运动的两构件上在任一瞬时其相对速度为零的重合点。

或说是作平面相对运动的两构件上在任一瞬时其速度相等的重合点（即等速重合点）。

三心定理：作平面运动的三个构件共有三个瞬心，他们位于同一直线上。

2．带传动中的弹性滑动与打滑有什么区别？答：弹性滑动和打滑是两个截然不同的概念。

但是在冲击、振动和变载荷作用下，或当温度变化很大时，螺纹副间的摩擦力可能减小或瞬间消失，这种现象多次重复就会使连接松脱，影响连接的正常工作，甚至会发生严重事故。

因此，设计时必须采取防松。

摩擦防松，机械防松，破坏螺纹副关系。

5. 简述动压油膜形成的必要条件。

答：1．相对运动表面间必须形成收敛形间隙；2. 要有一定的相对运动速度，并使润滑油从大口流入，从小口流出。

3. 间隙间要充满具有一定粘度的润滑油。

三、分析计算题（共38分）1．（7分）计算图中所示机构的自由度数。

若该机构存在局部自由度、复合铰链、虚约束等请在图中指明。

（3）该机构的最小传动角如图所示。

(3分)3.(7分) 为蜗轮；其中主动齿轮1答以下问题：（1）判断齿轮2（2）画出蜗杆3（3）画出蜗杆3解：（1）齿轮2为左旋 复合铰链(1分)C（2）蜗杆3在节点处的三个分力方向如图所示；（每问1分）； （3）蜗杆3和蜗轮4的转动方向如图所示。

1、国标规定矩形花键配合的定心方式为，配合尺寸有2、现代工业对齿轮传动的使用要求归纳起来有四项，分别为---------- 、一一、、。

3、基准制分为------------ 和 ------------- 。

4、一零件表面切削加工要求轮廓的算术平均偏差Ra为6.3卩玛在零件图上标注为5、滚动轴承内圈与轴颈的配合采用基 ---------- 制，外圈与外壳孔的配合采用基 ---------- 制。

6、孔在图样上的标注为$ 80S8,已知IT8=45 其基本偏差为土22.5朽叫该孔的最大实体尺寸为79.9775mm，最小实体尺寸为80.0225mm。

7、在选择孔、轴配合的基准制时，一般情况下，应优先选用------- 。

8、齿轮传动准确性的评定指标规有 ------------ 、 ------------- 、----------- 。

二、已知下列配合，画出其公差带图，指出其基准制，配合种类，并求出其配合的极限盈、隙。

(20分)1、$ 20H8( ) /f7(二)2、$4H6(二)/m5(二)三、判断题(对打▽”错打X”填入括号内)(10分)(X ) 1、最大极限尺寸一定大于基本尺寸，最小极限尺寸一定小于基本尺寸。

V) 2、公差是指允许尺寸的变动量。

(V ) 3、一般以靠近零线的那个偏差作为基本偏差。

X ) 4、在间隙配合中，孔的公差带都处于轴的公差带的下方。

(X ) 5、位置公差就是位置度公差的简称，故位置度公差可以控制所有的位置误差。

(X ) 6、表面粗糙度符号的尖端可以从材料的外面或里面指向被注表面。

X ) 7、测表面粗糙度时，取样长度过短不能反映表面粗糙度的真实情况，因此越长越好。

(V )&螺纹的精度分为精密、中等、粗糙三个级别。

V) 9、螺纹的公称直径是指螺纹的大径。

X ) 10、切向综合误差△ Fi是评定齿轮传动平稳性的误差指标。

四、下列各组配合，已知表中的数值，解算空格中的数值，并填入表中。

哈尔滨工业大学839机械设计基础2003年（回忆版）考研专
业课真题试卷
哈尔滨工业大学
二00三年硕士研究生考试试题
考试科目：机械设计基础报考专业：机械设计及理论考生注意：答案务必写在答题纸上，标明题号。

答在试题上无效
一、(10分)如题一图所示机构中，已知ME //LF //KG 且ME =LF =KG ；EJ //FI //GH 且EJ =FI =GH ;AB=BC=BD 。

试计算其自由度（写出计算公式并计算，如存在复合铰链、局部自由度和虚约束，请明确指出）。

D
题一图
二、(12分)如题二图所示曲柄滑块机构中，已知曲柄1以等角速度1ω=5
弧度/秒逆时针回转，已知滑块的行程H =500mm ，行程速比系数k =1.25,曲柄与连杆的长度之比b a /=λ=1/3，导路在曲柄中心的下方。

（1）试用解析法设计该曲柄滑块机构（确定曲柄和连杆的长度a ，
b 及导
路与曲柄中心的偏距e ）；
（2）确定该机构最大压力角max α发生的位置和大小；并用速度瞬心法求
机构在该位置滑块3的瞬时速度3v 。

8、（10 分）锥齿轮―蜗杆传动重物提升机构如题三，第 8 小题图所示。

已知：电动机轴转动方向和重物 Q 的运动方向如图。

试求：第 6 页共 8 页（1）在图中标出蜗杆螺旋线的方向，使电机轴转向和重物运动方向符合已知条件；（2）在啮合点处标出圆锥齿轮 1、2 和蜗杆 3 及涡轮 4 所受各力的方向。

题三，第 8 小题图 9、（15 分）如题三，第 9 小题图所示，支架 2 有水平和垂直两个工作位置A、B，即支架 2 可由水平位置转过 90 度到达垂直位置后固定,反之亦然。

末端负载 R=500N、方向始终垂直向下。

承载板 1 与支架 2 采用普通螺栓联接在一起，各螺栓位置 L1、L2 及负载作用位置 L 均已知：L1=80mm、L2=60mm、L=320mm。

结合面间摩擦系数 f=0.15,可靠性系数 Kf =1.2。

承载板 1 自重忽略不计,并假设接合面不会被压溃。

要求：（1）计算图中所示工作位置 A 下各螺栓所需预紧力 F ；（2）计算工作位置 B 下受载最大螺栓的工作载荷 F；（3） B 工作位置承载下，为保证接合面间不出现间隙,螺栓最小预紧力为 3000N, 螺栓的相对刚度为0.25，试计算此螺栓组联接满足 A、 B 两个工作位置承载下，受载最大螺栓的总拉力 F0。

第 7 页共 8 页题三，第 9 小题图四、结构设计题：（共 20 分） 1、（3 分）如题四，第 1 小题图所示，指出齿轮轴向和周向固定的错误，并画出正确的结构。

题四，第 1 小题图 2、（3 分）如题四，第 2 小题图所示为剖分式滑动轴承的局部结构图，请指出图中结构错误并加以改正。

题四，第 2 小题图3、（14 分）某一转轴上各零件的结构及位置如题四，第 3 小题图所示，试设计该轴的外形和轴上零件的轴向固定，并给出各段轴的直径。

第 8 页共 8 页题四，第 3 小题图。

【真题】2015哈工大机械设计基础839
1—8 12 13 都是选择
1：轴的所受应力
3：带的拉力
4：:20Cr硬齿面的淬火处理
6：键的b*h的选择方式
9：减小应力幅措施
10：带传动功率选择
11：第三强度下转轴受的应力
12：凸缘联轴器螺栓受力）
简答：
1：打滑及原因
2：齿轮齿间载荷分配不均匀系数产生的原因
3：判断变速箱设计是否合理
4：轴承不能达到极限转速的应对措施
大题：
1：自由度
2：凸轮传动
3：曲柄摇杆：ab：100 bc：450 K=1 一个极限位置的压力角为60度，求ad bc和最小压力角
5：齿轮重合度
6：轮系：
7：一对齿轮传动，2号齿轮是内齿轮，里面一个凸轮上面还有一个从动件，1齿轮受力矩M，从动件受压力Q以2轴为等效构件求等效惯量和力矩。

8用一根轴拉着一个物体问了两个小问题:一个是轴承用什么固定形式（1800mm）一个是受什么应力。

最后校核螺栓强度
9：滚动轴承，一端固定，一端不固定和两端都固定两种情况下轴承寿命。

哈工大 2006 年 秋 季学期机械设计基础（80学时） 试 题 答案一、 填空题（每空1分，共20分）1． 机构具有确定的相对运动的条件是 机构 的自由度大于0，并且机构的原动件数等于机构的自由度数 。

2．铰链四杆机构中，与机架相连的杆为 连架杆 。

3．凸轮机构的几种常用的推杆运动规律中，可避免柔性冲击和刚性冲击的是 正弦加速度（摆线运动） 运动规律。

4. 轮齿齿面点蚀一般发生在齿轮的 齿根表面靠近节线 部位，为防止齿面点蚀，应进行 齿面接触疲劳 强度计算。

5.已知普通蜗杆传动的中心距为74 mm ，蜗杆分度圆直径为28 mm （标准值），模数为2.5 mm ，蜗杆头数z 1=2，则传动比为i = 24 ；国标中将蜗杆分度圆直径规定为标准值的目的是 减少蜗轮加工的滚刀数目 。

6.普通V 带传动工作中带截面所受应力按产生的原因可分三部分，即：（松紧边） 拉 应力、 离心拉 应力和 弯曲 应力；带传动的主要失效形式是 打滑 和 带的疲劳破坏 。

7．代号为6311的滚动轴承，其名称为__深沟球轴承___，内径为____55__mm ，直径系列代号为____3___，宽度系列代号为 0 。

8．在矩形螺纹、梯形螺纹、锯齿形螺纹和三角形螺纹四种螺纹中，传动效率最高的是 矩形 螺纹，双向自锁性最好的是 三角形 螺纹。

9．在键连接中，平键的工作面为 两侧 面，楔键的工作面为 上下 面。

(共20分)1. 试述渐开线斜齿圆柱齿轮传动的正确啮合条件和连续传动的条件。

答：正确啮合条件：两相互啮合齿轮的法面模数和压力角分别相等；并且两斜齿轮的螺旋角大小相等，外啮合时旋向相反，内啮合时旋向相同。

(3分)连续传动条件：实际啮合线的长度大于其法向齿距（或重合度大于1）(1分)2.叙述闭式蜗杆传动的失效形式和设计准则。

答：闭式蜗杆传动的失效形式是蜗轮齿面胶合、点蚀和磨损；(2分)设计准则通常是：按齿面接触疲劳强度条件计算蜗杆传动的承载能力，并进行热平衡计算。
