DB34-T 1851-2013安徽省岩棉板薄抹灰外墙外保温系统

DBJ50/T-315-2019
主编单位：中煤科工集团重庆设计研究院有限公司 重庆市绿色建筑技术促进中心
批准部门：重庆市住房和城乡建设委员会 施行日期：2019 年 04 月 01 日
2019 重庆
重庆市住房和城乡建设委员会
渝建发〔2019〕6 号
重庆市住房和城乡建设委员会 关于发布《岩棉板薄抹灰外墙外保温系统应用技术标准》的通知
各区县（自治县）城乡建委，两江新区、经开区、高新区、万盛经开区、双桥经开区建设局， 有关单位：
现批准《岩棉板薄抹灰外墙外保温系统应用技术标准》为我市工程建设推荐性标准，编 号为 DBJ50/T-315-2019，自 2019 年 4 月 1 日起施行。
本标准由重庆市住房和城乡建设委员会负责管理，中煤科工集团重庆设计研究院有限公 司负责具体技术内容解释。原《岩棉板薄抹灰外墙外保温系统应用技术规程》 （DBJ50/T-141-2012）同时废止。
2019-01-28 发布源自2019-04-01 实施 重庆市住房和城乡建设委员会 发布
重庆市工程建设标准
岩棉板薄抹灰外墙外保温系统应用技术标准
Technical standard for application of rock wool external thermal insulation systems
审 查 专 家 ： 王 坤 张智强 贺 渝 郭长春 龚文璞 雷 鸣 雷映平
目次
1 总则.............................................................................................................................................1 2 术语.............................................................................................................................................2 3 基本规定.....................................................................................................................................4 4 性能要求.....................................................................................................................................5

2019年7月20日，召开编制组第五次讨论会，根据省住建厅标准定额处领导的指标精神，本《标准》要结合安徽省工程实际和节能产业发展现状，着力解决目前保温板类产品和系统种类较多，各单项行业、地方相似标准多，缺乏协调统一性，可操作性差，在工程应用方面依据不足等问题。初步列入的保温板为以下几种：石墨模塑聚苯板、膨胀珍珠岩保温板、匀质改性防火保温板、半硬质岩棉板、岩棉复合板、泡沫玻璃保温板、硬泡聚氨酯复合板、岩棉条、真空绝热板、无机纤维保温板、玻璃棉板等。
安徽金刚节能科技有限公司
合肥华举建材有限公司
安徽新起点装饰工程有限公司
安徽置润节能科技有限公司
安徽铭源新型建材科技有限公司
安徽誉扬节能工程有限公司
安徽皖邦塑业有限公司
安徽隆达建材科技有限公司
芜湖市秋华保温材料有限责任公司
安徽百特新材料科技有限公司
安徽省合源节能科技有限公司
安徽省建筑工程质量检测有限公司
2019年8月3日，全体参会人员参观考察了蚌埠市百特建材公司真空绝热板生产车工艺，会议同意将蚌埠市百特建材公司增加为本标准参编企业，同意将真空绝热板列入本标准。会议明确所有参编企业提供近3年型式检验报告至编写组，供标准编写组使用和参考；
2019年8月24日，召开编制组第七次讨论会，会议重点讨论了列入本标准的保温板类型及要求，初步明确列入本规程的保温板材有：石墨模塑聚苯板、膨胀珍珠岩保温板、匀质改性防火保温板、岩棉板、岩棉复合板、硬泡聚氨酯板、泡沫玻璃板、发泡陶瓷板、建筑用真空绝热板，开展随机抽样性能指标验证工作。
安徽省地方标准编制说明
标准名称
《保温板外墙外保温工程技术标准》
任务来源
（项目计划号）
《安徽省市场监督管理局关于下达2018年第三批安徽省地方标准制修订计划的函》（皖市监函〔2019〕10号），项目计划号为2018-3-170。

Ｇ Ｂ ／ Ｔ ２ ９ ９ ０ ６ — ２ ０ １ ３与 Ｊ Ｇ １ ４ ９ — ２ ０ ０ ３的主要 区别 数 检测 在 Ｊ Ｇ ／ ｒ Ｉ 、 ４ ２ ０ — ２ ０ １ ３中明确 为用芯 材试 样来 检 列 于表 １ 。 测（ 因为硬 泡 聚氨 酯板 双 面带 有 界面 层 ） 。另 外 ， 对 于抹面 胶浆 ． 若 是水 泥 基 的则 用 压折 比来 反 映抹 面 ２ ０ ０ ３相 比变 化 较 大 ． 增 加 了 系 统 耐 候 性 和 耐 冻 融 胶 浆 的 柔 韧性 ． 若 是 非水 泥基 的 ． 则用 开裂 应 变 指 试 验 后 的拉 伸 粘 结 强 度 检 测 的要 求 ． 同时 增 加 了 标 来反 映其 柔韧性 模 塑 聚苯 板 燃 烧 性 能 等 级 的 要 求 ． 修 改 了锚 栓 的 性 能 要 求 ．增 加 了抹 面 胶 浆 抗 冲 击 性 能 要 求 ， 修 改 了部分试 验方 法 ． 如耐候 性试 验方 法 、 抗 冲 击
【 关键词】 模塑聚苯板 ； 方法 ； 标准
１ 前 言
寸改为 ５ ０ ｍ ｍｘ ５ ０ ｍ ｍ．可 操 作 时 间 在 厂 商 未 提 供 时按 １ ． ５ ｈ放 置 ． 耐 水 强度 干 燥 时 间分 为 ２ ｈ和 ７ ｄ
Ｇ Ｂ ／ Ｔ ２ ９ ９ ０ ６ — ２ ０ １ ３《 模 塑 聚 苯板 薄 抹 灰外 墙 外 两种 方 法 。 保 温 系统 材料 》 已于 ２ ０ １ ４年 ８月 １日实施 ， 它是 在
Ｊ Ｇ １ ４ ９ — ２ ０ ０ 温 系统 》
的基础上 起草 的 Ｉ ” 。与 Ｊ Ｇ １ ４ ９ — ２ ０ ０ ３相 比 ， Ｇ Ｂ ／ Ｔ ２ ９ ９ ０ ６ — ２ ０ １ ３主要 增 加 了耐 候 性 和 耐 冻融 试 验 后 检

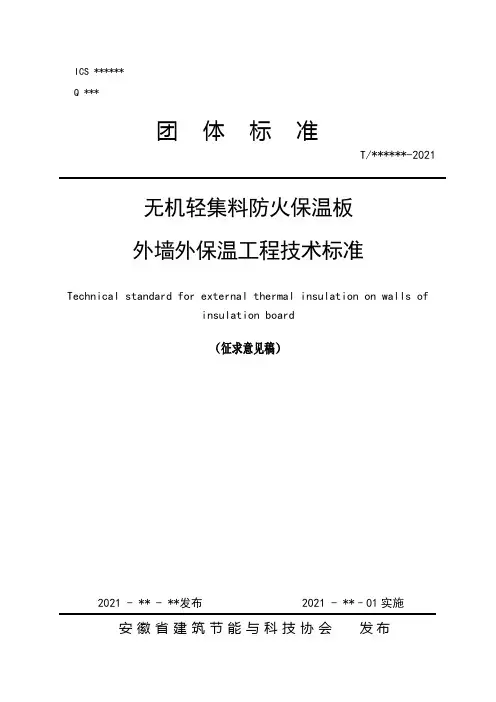

ICS ******Q ***团体标准T/******-2021无机轻集料防火保温板外墙外保温工程技术标准Technical standard for external thermal insulation on walls ofinsulation board（征求意见稿）2021 - ** - **发布 2021 - **–01实施安徽省建筑节能与科技协会发布团体标准无机轻集料防火保温板外墙外保温工程技术标准Technical standard for external thermal insulation on walls ofinsulation boardT/******-2021发布单位：安徽省建筑节能与科技协会施行日期：2021年*月*日_________出版社前言根据安徽省建筑节能与科技协会《关于印发<安徽省建筑节能与科技协会2020年第一批标准制订、修订计划>的通知》（皖建科协〔2020〕15号）的要求，标准编制组经广泛调查研究，认真总结近年来安徽省无机轻集料防火保温板外墙外保温工程实践和研究成果，参考了有关国内、国际先进标准和工程实践经验，并在广泛征求意见及专家论证的基础上，制定了本标准。

本标准共分8章，主要技术内容是：1.总则；2.术语；3.基本规定；4.系统及其组成材料；5.设计；6.施工；7.工程验收； 8.使用与维护。

本标准的编写格式符合GB/T 1.1-2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的要求。

本标准由安徽省建筑节能与科技协会归口管理,由煤炭工业合肥设计研究院有限责任公司负责具体内容的解释。

执行过程中如有意见或建议，请寄送煤炭工业合肥设计研究院有限责任公司《无机轻集料防火保温板外墙外保温工程技术标准》编制组（地址：安徽省合肥市庐阳区阜阳北路355号，邮编：230001，邮箱：2236467277@），以供今后修订时参考。

本标准主编单位：煤炭工业合肥设计研究院有限责任公司本标准参编单位：安徽铭源新型建材科技有限公司合肥华举建筑装饰工程有限公司合肥莱克利安保温科技有限公司合肥鹏焕建材有限公司舒城诚鑫建材有限公司安徽友胜建材科技集团有限公司安徽朋源环保节能有限公司2目次1 总则 (6)2 术语 (7)3 基本规定 (10)4系统及其组成材料 (11)4.1 一般规定 (11)4.2 系统性能要求 (11)4.3 无机轻集料防火保温板性能要求 (12)4.4 配套材料 (14)4.5 出厂检验 (19)4.6 包装、运输及贮存 (20)5 设计 (22)5.1 一般规定 (22)5.2 构造设计 (23)5.3 安全性设计 (29)5.4 热工设计 (31)6 施工 (33)6.1 一般规定 (33)6.2 施工准备 (34)6.3 施工工艺流程 (36)6.4 施工要求 (39)7 工程验收 (44)7.1 一般规定 (44)7.2 主控项目 (47)7.3 一般项目 (50)38 使用与维护 (52)附录A 无机轻集料防火保温板外墙外保温系统抗风荷载设计计算 (54)附录B 建筑热工计算 (56)附录C 面密度偏差试验方法 (58)附录D 现场试验方法 (59)附录E 玻纤网耐碱性快速试验方法 (61)附录F 外墙外保温系统用胶粘剂、抹面 (62)胶浆聚合物有效成分检测方法 (62)附录G 无机轻集料防火保温板外保温工程 (66)进场材料复验项目 (66)附录H 隐蔽工程、检验批和分项工程质量验收表 (67)本标准用词说明 (70)引用标准名录 (71)4Contents1 General Provision (6)2 Terms (7)3 Basic Requirements (10)4 System and Compoents (11)4.1 General Requirements (11)4.2 System Requirement (11)4.3 Insulation Board Requirements (12)4.4 Complement Materials (14)4.5 Factory Inspection (19)4.6 Packaging,Transportation and Storage (20)5 Design (22)5.1 General Requirements (22)5.2 Structure Design (23)5.3 Security Design (29)5.4 Thermal Design (31)6 Construction (33)6.1 General Requirements (33)6.2 Construction Preparation (34)6.3 Construction Process (36)6.4 Construction Requirements (39)7 Construction Acceptance (44)7.1 General Requirements (44)7.2 Primary Items (47)7.3 General Items (50)8 Operation and Maintenance (52)Appendix A Load Design and Calculation of External Thermal Insulation System Based on InsulationBoard (54)Appendix B Thermal Calculation of Building (56)Appendix C Test Method for Maximum Area Density Deviation (58)Appendix D In-situ Test Method (59)Appendix E Rapid Test Method for Alkali Resistance of Glass Fiber Mesh (61)Appendix F Test Method for Adhesive and Rendering Coat mortar Polymer Active components of External Thermal Insulation System (62)Appendix G Approach Materials Recheck items of External Thermal Insulation Engineering (66)Appendix H Quality Acceptance List of Concealed Works, Inspection Lot and Subdivisional Project (67)Explanation of Wording in This Standard (70)List of Quoted Standards (71)51 总则1.0.1 为规范无机轻集料防火保温板外墙外保温工程技术要求，保证工程质量，做到技术先进、安全可靠、经济合理、绿色环保，制定本标准。

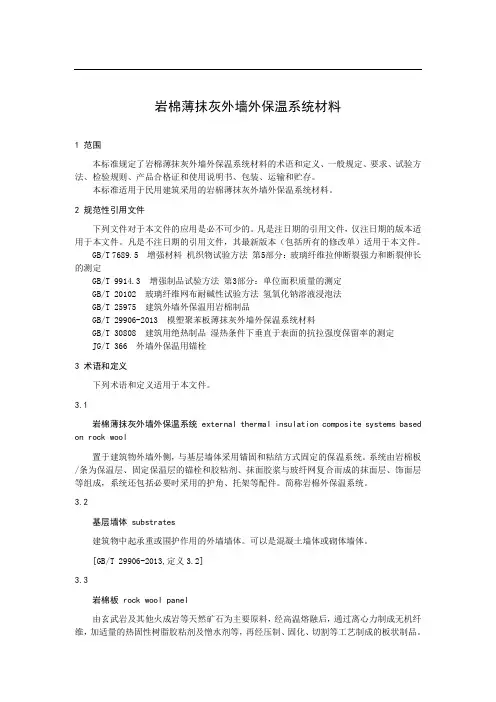

岩棉薄抹灰外墙外保温系统材料1 范围本标准规定了岩棉薄抹灰外墙外保温系统材料的术语和定义、一般规定、要求、试验方法、检验规则、产品合格证和使用说明书、包装、运输和贮存。

本标准适用于民用建筑采用的岩棉薄抹灰外墙外保温系统材料。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 7689.5 增强材料机织物试验方法第5部分：玻璃纤维拉伸断裂强力和断裂伸长的测定GB/T 9914.3 增强制品试验方法第3部分：单位面积质量的测定GB/T 20102 玻璃纤维网布耐碱性试验方法氢氧化钠溶液浸泡法GB/T 25975 建筑外墙外保温用岩棉制品GB/T 29906-2013 模塑聚苯板薄抹灰外墙外保温系统材料GB/T 30808 建筑用绝热制品湿热条件下垂直于表面的抗拉强度保留率的测定JG/T 366 外墙外保温用锚栓3 术语和定义下列术语和定义适用于本文件。

3.1岩棉薄抹灰外墙外保温系统 external thermal insulation composite systems based on rock wool置于建筑物外墙外侧，与基层墙体采用锚固和粘结方式固定的保温系统。

系统由岩棉板/条为保温层、固定保温层的锚栓和胶粘剂、抹面胶浆与玻纤网复合而成的抹面层、饰面层等组成，系统还包括必要时采用的护角、托架等配件。

简称岩棉外保温系统。

3.2基层墙体 substrates建筑物中起承重或围护作用的外墙墙体。

可以是混凝土墙体或砌体墙体。

[GB/T 29906-2013,定义3.2]3.3岩棉板 rock wool panel由玄武岩及其他火成岩等天然矿石为主要原料，经高温熔融后，通过离心力制成无机纤维，加适量的热固性树脂胶粘剂及憎水剂等，再经压制、固化、切割等工艺制成的板状制品。

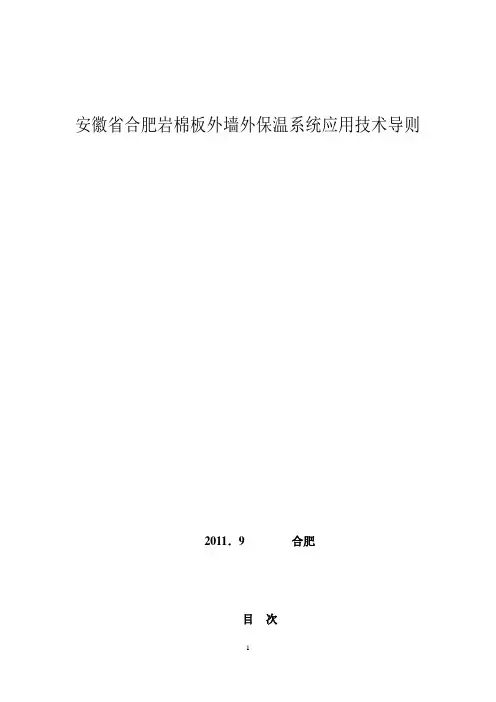

安徽省合肥岩棉板外墙外保温系统应用技术导则2011．9 合肥目次1 总则 02 术语 (1)3 基本规定 (3)4 材料性能 (3)3.1系统性能要求 (4)3.2 组成材料性能 (5)5 设计 (7)5.1 一般规定 (9)5.2 外墙外保温构造设计 (10)5.3 抗风压设计 (9)6 施工 (16)6.1 一般规定 (16)6.2 施工工艺 (17)6.3 施工要点 (19)7 质量验收 (22)7.1 一般规定 (23)7.2 主控项目 (24)7.3 一般项目 (26)本导则用词说明 (28)附录A 复检项目 (29)附录B 平整度偏差的测定30 附录C 吸水量（部分浸入）的测定31 附录D 特殊部位保温构造参考详图331 总则1.0.1 为规范岩棉板外墙外保温系统在建筑工程中的应用，提高建筑物围护结构的保温隔热性能，降低建筑使用能耗，满足建筑外保温工程的防火性能要求，做到技术先进，安全可靠，确保工程质量，制定本导则。

1.0.2本导则所指岩棉板外墙外保温系统为憎水型岩棉板薄抹灰（涂料饰面）、幕墙式建筑岩棉板薄抹灰系统。

适用于新建、扩建、改建和既有建筑节能改造的民用建筑中，采用岩棉板外墙外保温系统的工程设计、施工及验收。

工业建筑外墙保温工程可参照执行。

1.0.3本导则编写的主要依据：《夏热冬冷地区居住建筑节能设计标准》JGJ 134、《公共建筑节能设计标准》GB 50189、《外墙外保温工程技术导则》JGJ144、《建筑外墙外保温用岩棉制品》GB/T 25975、《建筑节能工程施工质量验收规范》GB 50411、《建筑工程施工质量验收统一标准》GB50300、《建筑装饰装修工程质量验收规范》GB50210等。

1.0.4 岩棉板外墙外保温系统除应符合本导则外,尚应符合国家、行业、地方相关强制性标准和规范以及合肥市建筑节能的有关规定。

2 术语2.0.1 憎水型岩棉板薄抹灰外墙外保温系统（涂料饰面）由经表面处理的岩棉板保温层、薄抹灰抗裂面层、固定材料（胶粘剂、锚固件）、饰面层构成，固定在外墙外表面的非承重保温构造。

Ｇ 仃１９ ７ １９ Ｂ ４ — ９ ６声 学名词 术语 ３
Ｇ ／ １２ １９ ＢＴ — ６绝热材料及相关术语 ４ ９ ３
Ｇ ／ ４０ ＢＴ５８ Ｇ ／ ８ ＢＴ８ １ １ Ｇ ／ ０９ ＢＴ１２４ Ｇ ／ ０９ ＢＴ１２５ Ｇ 厂 ０９ Ｂｒ１２９ 矿物 棉及其 制 品试验 方法 硬质 泡沫 塑料 尺寸稳 定性 试验 方法 绝 热材料 稳态 热阻及 有关 特性 的测 定 防护热板 法 绝 热材料稳 态 热阻及 有关 特性 的测 定 热 流计法 保 温材料 憎水 性试验 方法 Ｇ ６ ４ １９ 建筑 材料燃 烧性 能分 级方法 Ｂ８ ２— ９７
中华人 民共和 国国家标 准
ＧＢ／ ５ ７ — Ｏ１ Ｔ２ ９ ５ ２ Ｏ

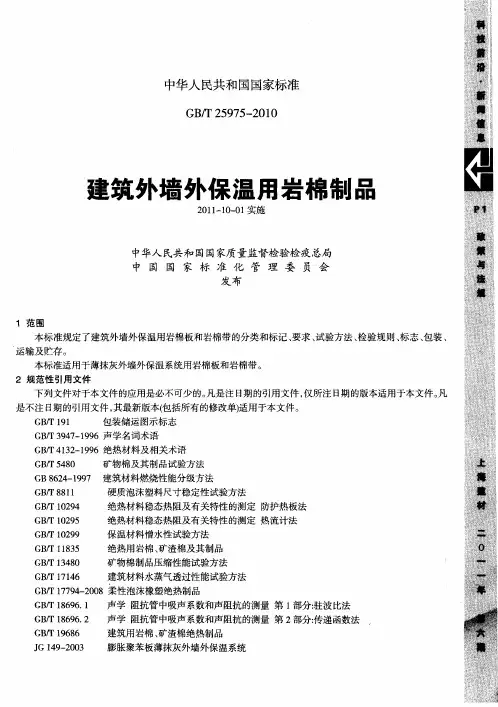

建筑外墙外保温用岩棉制 品
２ １— ０ ０ 实施 ０ １— １ １
中华人 民共和 国国家质 量监督检验检 疫总局 中 国 国 家 标 准 化 管 理 委 员 会
发 布
１ 范 围
本标准规定 了建筑外墙外保温用岩棉板和岩棉带的分类和标记 、 要求 、 试验方法 、 检验规则 、 标志 、 包装 、 运输及贮存。 本标准适用于薄抹灰外墙外保温系统用岩棉板和岩棉带。 ２ 规范 性 引用文件 下列文件对于本文件 的应用是必不可少的。 凡是注 日期的引用文件 ， 仅所注 日期的版本适用于本文件 。 凡 是不注 日期的引用文件 ， 其最新版本（ 包括所有的修改单） 适用于本文件 。 Ｇ ／ １ ＢＴ１ ９ 包装储运图示标志
岩棉带 ： 采用粘结剂固定 ， 附加锚栓 可不 岩棉板 ： 粘结的时候需附加锚栓 固定 ， 也可采用型材法固定 岩棉板 ： 粘结 的同时需附加锚 栓固定 岩棉板： 粘结的同时需附加锚栓固定， 锚栓应锚固在带有强度 ．３
应不小于其标称水平且不小于 ４ｋ ａ ０Ｐ。 ５１ 燃烧性能 ． ４ 应符合 Ｇ ６４ １９ Ｂ８２ —９ ７中４１ ．Ａ及均质材料不燃性的要求。

岩棉薄抹灰外墙外保温系统材料1 范围本标准规定了岩棉薄抹灰外墙外保温系统材料的术语和定义、一般规定、要求、试验方法、检验规则、产品合格证和使用说明书、包装、运输和贮存。

本标准适用于民用建筑采用的岩棉薄抹灰外墙外保温系统材料。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 7689.5 增强材料机织物试验方法第5部分：玻璃纤维拉伸断裂强力和断裂伸长的测定GB/T 9914.3 增强制品试验方法第3部分：单位面积质量的测定GB/T 20102 玻璃纤维网布耐碱性试验方法氢氧化钠溶液浸泡法GB/T 25975 建筑外墙外保温用岩棉制品GB/T 29906-2013 模塑聚苯板薄抹灰外墙外保温系统材料GB/T 30808 建筑用绝热制品湿热条件下垂直于表面的抗拉强度保留率的测定JG/T 366 外墙外保温用锚栓3 术语和定义下列术语和定义适用于本文件。

3.1岩棉薄抹灰外墙外保温系统 external thermal insulation composite systems based on rock wool置于建筑物外墙外侧，与基层墙体采用锚固和粘结方式固定的保温系统。

系统由岩棉板/条为保温层、固定保温层的锚栓和胶粘剂、抹面胶浆与玻纤网复合而成的抹面层、饰面层等组成，系统还包括必要时采用的护角、托架等配件。

简称岩棉外保温系统。

3.2基层墙体 substrates建筑物中起承重或围护作用的外墙墙体。

可以是混凝土墙体或砌体墙体。

[GB/T 29906-2013,定义3.2]3.3岩棉板 rock wool panel由玄武岩及其他火成岩等天然矿石为主要原料，经高温熔融后，通过离心力制成无机纤维，加适量的热固性树脂胶粘剂及憎水剂等，再经压制、固化、切割等工艺制成的板状制品。

其 方 标 准 促 省外墙保温隔热应用技术的
发 、应 用 和 保 工 程 质 量
重要的 。
省 来 方面 了 很 工 作 t 回顾近年
来省方面的工作
。
1 外墙保温隔热系统标准
2 0 0 6 以来 了 应
省建筑外墙保温隔
热产品的发与应用求要制定了一
国家
标准
标准的建筑保温隔热
挤塑聚苯板
薄抹灰外墙外保温系统、匀质改性防火保温板和膨胀
外墙外保
温系统 墙面的应用
制定了 应
的外墙外保温系统标准
的 应用无 •
很大实
实实了一
了
无机保温砂浆、保温装饰一体板、挤 塑 聚 苯 板 应
用 实 工程
制定 标准
了
、
的技术水 制 能 标
准
产
模塑聚苯板薄抹灰外墙外保温系统》
(DB34/T 2839-2017)情 况 来 说 ，该系统虽然具有国家
标准《模塑聚苯板薄抹灰外墙外保温系统
GB/T
29906-2013
其
能
省外墙保温隔热
技术要求
系统性能 标要求
、
方面
和饰面及其套涂装
的技术要求
要制定方标准予以补充。
《岩棉板薄抹灰外墙外保温系统K D B 34/T1851-2013)
亦如此。
2 外墙保温隔热系统应用技术规程类 标准
外墙保温隔热系统应用技术规程 标准涉及到
以工程应用的方方面面

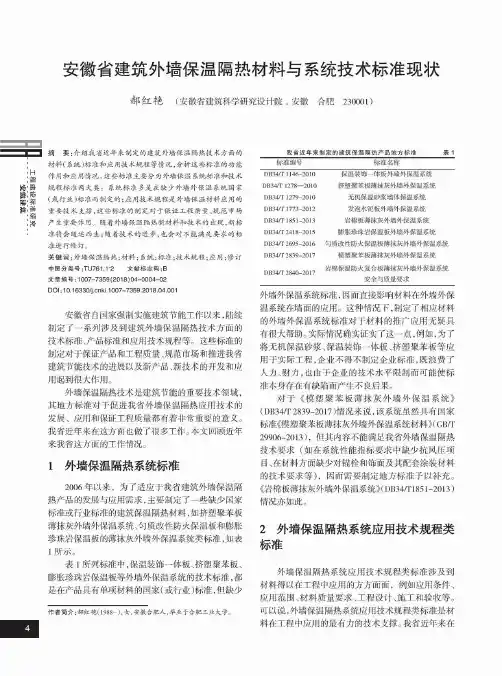

安徽省建筑外墙保温隔热材料与系统技术标准现状
郝 红 艳 （安徽省建筑科学研究设计院，安 徽 合 肥 230001)
摘 要 :介 绍 我 省 近 年 来 制 定 的 建 筑 外 墙 保 温 隔 热 技 术 方 面 的 材 料 （系统%标 准 和 应 用 技 术 规 程 等 情 况 ，分 析 这 些 标 准 的 功 能 作 用 和 应 用 情 况 。这 些 标 准 主 要 分 为 外 墙 保 温 系 统 标 准 和 技 术 规程标准两大类：系统标准多是在缺少外墙外保温系统国家 (或 行 业 )标 准 而 制 定 的 ；应 用 技 术 规 程 是 外 墙 保 温 材 料 应 用 的 重 要 技 术 支 撑 ，这 些 标 准 的 制 定 对 于 保 证 工 程 质 量 、规 范 市 场 产 生 重 要 作 用 。 随 着 外 墙 保 温 隔 热 新 材 料 和 技 术 的 出 现 ，新标 准 将 会 随 运 而 生 ；随 着 技 术 的 进 步 ，也 会 对 不 能 满 足 要 求 的 标 准进行修订。 关 键 词 ！外 墙 保 温 隔 热 〇材 料 ；系 统 ;标 准 ;技 术 规 程 ;应 用 ；修订 中 图 分类号:TU761.1+2 文 献 标 志 码 ：B 文 章 编 号 ：1 0 0 7 - 7 3 5 9 (2 0 1 8 )0 4 - 0 0 0 4 - 0 2 D0 l :10.16330/j .cnki.1007-7359.2018.04.001

岩棉板外墙外保温的施工工艺页脚内容1岩棉板外墙外保温系统施工技术规程山东鲁阳股份有限公司2011-11-01发布2011-12—01实施岩棉板产品的应用设计1 设计1.1 一般规定1.1.1 岩棉板外墙外保温工程设计应选用适宜的岩棉板外墙保温系统，不得更改系统构造和组成材料。

1.1.2 岩棉板外墙外保温工程的热工和节能设计应符合下列规定：1 岩棉板外保温复合墙体的传热系数应符合现行山东省工程建设标准《居住建筑节能设计标准》DBJ 14-037或《公共建筑节能设计标准》DBJ 14-036的规定，其防潮设计应符合国家现行标准《民用建筑热工设计规范》GB 50176的规定。

2 保温层内表面温度应高于0℃；3 门窗框外侧洞口四周、女儿墙、封闭阳台以及出挑构件等热桥部位应采取保温措施，上述部位应预留出保温层的厚度；4 外保温系统应考虑金属固定件、承托件的热桥影响。

1.1.3 岩棉板外墙外保温工程应做好密封和防水构造设计，确保水不会渗入保温层及基层，重要部位应有详图。

水平或倾斜的出挑部位以及延伸至地面以下的部位应做防水处理。

在外墙外保温系统上安装的设备或管道应固定于基层上，并应做密封和防水设计。

1.1.4 岩棉板外墙外保温工程应做好系统在檐口、勒脚处的包边处理。

装饰缝、门窗四角和阴阳角等处应设置局部增强网。

1.1.5 岩棉板外墙外保温工程设计图纸应绘制勒脚、窗口、凸窗、变形缝、挑檐、女儿墙、防火隔离带、挡火梁等特殊部位保温构造详图。

1.2 系统构造1.2.1 岩棉板增强网薄抹灰外墙外保温系统由粘结层、界面剂、岩棉板、抹面层（内设耐碱玻璃纤维网格布）和饰面层构成。

其基本构造见图1.2.2-1、图1.2.2-2。

图1.2.2-1岩棉板双层耐碱玻纤网薄抹灰外墙外保温系统基本构造图1.2.2-2陶瓷纤维建筑隔热板增强网（单层网）薄抹灰外墙外保温系统基本构造1.2.3 系统底部第一排岩棉板的下侧板端与散水的间距应不小于200mm，且不宜大于600mm，并采用XPS或硬泡聚氨酯等进行保温处理，勒脚部位应使用镀锌膨胀锚栓安装经防腐处理的金属托架。

b) 钢制膨胀件和膨胀套管应采用不锈钢或经过表面防腐处理的碳钢制造。 c) 圆盘锚栓的圆盘公称直径不应小于 60 mm，膨胀套管的公称直径不应小于 8 mm。 锚栓的性能指标应符合表11 的要求。
表11 锚栓性能指标
试验项目
性能指标 A 类基层墙体 B 类基层墙体 C 类基层墙体 D 类基层墙体 E 类基层墙体
（厚度按 设计）
抹面 砂浆
+ 耐碱玻璃 纤维网布
锚栓
幕墙龙骨 及饰面 6、7
幕墙龙骨 及
幕墙饰面
构造示意图
5 要求
5.1 匀质改性防火保温板薄抹灰外墙外保温系统
匀质改性防火保温板薄抹灰外墙外保温系统的性能指标应符合表3 要求。
表3 匀质改性防火保温板薄抹灰外墙外保温系统的性能指标
试验项目 耐候性
性能指标 试验后系统不得出现开裂、空鼓或脱落现象，不得产生渗水裂缝，抹面 层与保温层的拉伸粘结强度不应小于 0.10 Mpa，破坏界面应位于保温 层内。
设计）
抹面 砂浆
+ 耐碱玻璃 纤维网布
锚栓
饰面层 6
柔性耐水 腻子 + 涂 料饰面（或 饰面砂浆、 柔性面砖）
构造示意图
基层 1
墙体 1
粘结层 2
混凝土墙体 各种砌体墙 体 + 水找平层胶粘剂
表2 匀质改性防火保温板幕墙保温系统基本构造
系统基本构造
保温层 3
抹面层 4
锚固件 5
匀质改性 防火 保温板
原强度 耐水 强度
原强度
耐水 强度
性能指标 ≥0.60 浸水 48 h，干燥 2 h≥0.40 浸水 48 h，干燥 7 d≥0.60 ≥0.11，破坏界面在保温板内 浸水 48 h，干燥 2 h≥0.08，且破坏部位应 位于保温层内 浸水 48 h，干燥 7 d≥0.10，且破坏部位应 位于保温层内 ≥0.40 1.5～4.0

岩棉薄抹灰系统外墙外保温施工工艺标准岩棉薄抹灰系统外墙外保温构造做法指导1、总则1.1 本指导适用于以混凝土或砌体为基层墙体、以岩棉为保温材料的新建、扩建居住建筑外墙外保温工程。

1.2 岩棉薄抹灰系统外墙外保温工程的设计与施工，南方应重点关注防潮防水的细部处理，北方应重点关注岩棉厚度较大时的结构安全性措施，做到安全适用、技术先进、经济合理。

1.3 岩棉薄抹灰系统外墙外保温工程除应符合本做法指导外，尚应符合现行有关国家标准、地方标准的规定。

2、材料要求2.1 外墙外保温用岩棉板的性能应符合表2-1 规定。

表2-1 岩棉板主要性能指标项目性能指标密度≥150 kg/m3导热系数（25℃）≤0.040 W/(m·K)抗压强度（10%变形）≥40 kPa拉拔强度（垂直于表面）≥7.5 kPa防火性能 A 级憎水率≥99 %酸度系数≥1.8质量吸湿率≤1.0 %吸水性（部分浸水，24 h）≤1 kg/m2尺寸稳定性≤1.0 %2.2 外墙外保温用防护砂浆的性能指标应符合表2-2 规定。

表2-2防护砂浆的性能指标试验项目性能指标拉伸粘接强度，kPa（与岩棉板）原强度≥80，或破坏在岩棉板内耐冻融≥80，或破坏在岩棉板内耐候性≥80，或破坏在岩棉板内抗压强度/抗折强度≤3.0可操作时间，h 1.5 ～ 4.02.3 外墙外保温用玻纤网格布的性能指标应符合表2-3 规定。

表2-3玻纤网格布主要性能指标试验项目性能指标单位面积质量，g/m2≥145耐碱断裂强力（经、纬向），N/50mm≥750耐碱断裂强力保留率（经、纬向），%≥50断裂应变（经、纬向），%≤5.02.4 盘形锚钉采用聚酰胺（PA66）制成的钉及带圆盘的塑料膨胀套管，不得使用回收的再生材料。

也可为经过表面镀锌处理的35 号钢制成的金属螺钉。

盘形锚钉有效锚固深度应不小于35 mm，塑料圆盘直径为60 mm。

其技术性能指标应符合表2-4 的规定。

外墙外保温系统应用技术标准(岩棉) 下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!外墙外保温系统应用技术标准（岩棉）1. 引言外墙外保温系统是建筑工程中至关重要的组成部分，它不仅可以提高建筑的节能性能，还可以改善建筑的保温效果和外观质量。

（与保温装饰板）
耐水
E型、P型≥0.10，X型≥0.20
可操作时间，h
≥1.5
5.4 勾缝胶
勾缝胶主要性能指标应符合 GB/T 14683-2003 标准的要求。
5.5 锚固件
锚固件主要性能指标应符合表 7 的要求。
表7 锚固件主要性能指标
项目 单个锚栓抗拉承载力标准值，kN （C25 混凝土基层） 5 个锚栓拉拔力的平均值，kN （除 C25 混凝土基层外的其他基层墙体）
按 JC 689-1998 中 6.3.1 的规定进行。 6.3.5 拉伸粘结强度
按 JG 149-2003 中附录 D的规定进行，处理要求按 6.2.2 规定进行。 6.3.6 耐沾污性
按 GB/T 9780-2005 的规定进行。 6.3.7 耐酸性
按 GB/T 9274-1988 的规定进行。 6.3.8 耐碱性
烧结空心砖基层 ≥0.40
指标 ≥0.60 蒸压加气块基层 ≥0.55
混凝土多孔砖基层 ≥0.40
5.6 在保温装饰一体板外墙外保温系统中所采用其它材料及附件应分别符合相应的产品标准的要求。
6 试验方法
4
建筑人论坛免费下载：
建筑人论坛免费下载：
粘结层 2
保温层 3
增强防护层 4
饰面层 5
混凝土墙及 各种砌体墙
胶粘剂
模塑聚苯板（E 型）、 抹面胶浆（可 挤塑聚苯板（X 型）、 复合耐碱网格
聚氨酯（P 型） 布、锚固件）
金属面板 （A 型）、 非金属面板（B
型）
4.2 标记 保温装饰一体板外墙外保温系统标记由保温材料类型、面板类型及标准号（或编号）组成。
表3 保温装饰板用保温材料性能指标

精心整理中煤矿山建设集团有限责任公司招标中心阜阳市古泉新村安置区外墙保温岩棉板采购项目招2、招标名称：外墙保温岩棉板采购项目3、主要规格数量：详见附录一4、交货时间：中标后7日内5、交货地点：安徽省阜阳市颍泉区古泉新村安置区项目部工地现场6、招标文件从2017年3月17日起每天工作时间在本公司招标办出售，招标文件每套600元，售后不退。

7、投标保证金须银行汇票自带方式（出票人应与投标人一致）交纳投标保证金,金额为30000元(一个标段)；银行信息开户名称：中煤第三建设（集团）有限责任公司帐号：开户银行：中国建设银行合肥城南支行8、投标截止时间：2017年3月24日15时，逾期不予受理。

9、投递标书地点：中煤三建第三十三工程处材料科会议室10、开标时间和地点：2017年3月24日15时中煤三建第三十三工程处材料科会议室11、通讯地址：安徽省宿州市汴河东路27号。

邮政编码：234000E（集???下子、 3.8余支；拥有各类施工装备1.7万台套，总价值35亿元；具有矿山工程施工总承包特级，房屋建筑、市政公用、机电安装、公路工程施工总承包一级等资质和对外经营许可权，通过了“三标一体”认证。

拥有国家认定企业技术中心、煤矿深井建设技术国家工程实验室和博士后科研工作站，获国家发明奖和国家科技进步奖21项，国家发明专利及实用新型专利180余项，国家级工法11项、省部级工法46项，参与了12项国家和行业规范标准的编制及修订。

2015年企业结算收入一百二十多亿元，连续10年在全国煤炭行业施工企业综合实力排名第一。

我公司坚持以质量求信誉，以诚信求发展的经营理念，是全国重合同、守信誉的先进企业，愿与各界朋友精诚合作，互利双赢，共求发展。

中煤矿山建设集团物资管理中心现对中煤第三建设(集团)有限责任公司第三十三工程处”承建的“阜阳市颍泉区古泉新村安置区项目”工程使用的建筑材料进行招标，诚邀贵单位前来参加投标。

二、投标人须知2.12.2证）。
