-软开关技术(soft technique)

第7章软开关技术一. 软开关技术：降低开关损耗和开关噪声、进一步提高开关频率。

1.硬开关：开关过程中电压和电流均不为零，出现了重叠。

●电压、电流变化很快，波形出现明显得过冲，导致开关噪声。

2.软开关：在原电路中增加了小电感、电容等谐振元件，在开关过程前后引入谐振，消除电压、电流的重叠。

●降低开关损耗和开关噪声。

3.零电压开关和零电流开关●零电压开通：开关开通前其两端电压为零——开通时不会产生损耗和噪声。

●零电流关断：开关关断前其电流为零——关断时不会产生损耗和噪声。

●零电压关断：与开关并联的电容能延缓开关关断后电压上升的速率，从而降低关断损耗。

●零电流开通：与开关串联的电感能延缓开关开通后电流上升的速率，降低了开通损耗。

4.当不指出是开通或是关断，仅称零电压开关和零电流开关。

靠电路中的谐振来实现。

5.软开关电路的分类●根据开关元件开通和关断时电压电流状态，分为零电压电路和零电流电路两大类。

●根据软开关技术发展的历程可以将软开关电路分成准谐振电路、零开关PWM电路和零转换PWM电路。

●每一种软开关电路都可以用于降压型、升压型等不同电路，可以从基本开关单元导出具体电路。

6.准谐振电路：准谐振电路－准谐振电路中电压或电流的波形为正弦半波，因此称之为准谐振。

是最早出现的软开关电路。

●特点：●谐振电压峰值很高，要求器件耐压必须提高；●谐振电流有效值很大，电路中存在大量无功功率的交换，电路导通损耗加大；●谐振周期随输入电压、负载变化而改变，因此电路只能采用脉冲频率调制PFM方式来控制。

分类：零电压开关准谐振电路、零电流开关准谐振电路、电压开关多谐振电路、用于逆变器的谐振直流环节电路7.零开关PWM电路●引入了辅助开关来控制谐振的开始时刻，使谐振仅发生于开关过程前后。

●零开关PWM电路可以分为：零电压开关PWM电路零电流开关PWM电路●特点：●电路在很宽的输入电压范围内和从零负载到满载都能工作在软开关状态。

●电路中无功功率的交换被削减到最小，这使得电路效率有了进一步提高。

什么是电力电子中的软开关技术？在当今的电力电子领域，软开关技术正扮演着越来越重要的角色。

那么，究竟什么是软开关技术呢？要理解软开关技术，我们首先得从电力电子电路中的开关说起。

在传统的电力电子电路中，开关的开通和关断过程往往不是理想的。

当开关开通时，电流会从零逐渐上升；而当开关关断时，电压会从零逐渐上升。

这种非理想的开关过程会导致开关损耗的产生。

开关损耗主要包括导通损耗和开关过程中的损耗。

导通损耗是由于开关在导通状态下存在一定的电阻，电流通过时会产生功率损耗。

而开关过程中的损耗则更为复杂，在开关开通和关断的瞬间，电压和电流会有重叠的时间段，这期间会产生较大的功率损耗，并且还会引起电磁干扰等问题。

为了降低这些损耗，提高电力电子装置的效率和性能，软开关技术应运而生。

软开关技术的核心思想是让开关在电压或电流为零的时候进行开通或关断，从而减少甚至消除开关过程中的损耗。

具体来说，软开关技术可以分为零电压开关（Zero Voltage Switching，ZVS）和零电流开关（Zero Current Switching，ZCS）两种类型。

零电压开关是指在开关开通前，其两端的电压已经降为零，这样在开通瞬间就不会有电压和电流的重叠，从而大大降低了开通损耗。

实现零电压开关的常见方法是在开关两端并联一个电容，利用电路中的电感和电容的谐振，使得开关两端的电压在开通前降为零。

零电流开关则是在开关关断前，通过电路的设计让流过开关的电流先降为零，从而避免了关断时电压和电流的重叠，降低了关断损耗。

通常通过在开关支路串联电感来实现零电流关断。

软开关技术的实现需要依靠合理的电路拓扑结构和控制策略。

常见的软开关电路有准谐振电路、零开关 PWM 电路和零转换 PWM 电路等。

准谐振电路是最早出现的软开关电路之一，它利用电感和电容的谐振来实现软开关，但存在着电压和电流应力大、工作频率不固定等缺点。

零开关 PWM 电路在准谐振电路的基础上进行了改进，通过引入辅助开关，实现了恒定频率的控制，同时降低了电压和电流应力。

软开关技术综述摘要软开关技术是利用在零电压、零电流条件下控制开关器件的导通和关断，有效地降低了电路的开关损耗和开关噪声因而在电力电子装置中得到广泛应用。

本文在讲述软开关技术的原理及分类的基础上，主要回顾了软开关技术的由来和发展历程，以及发展现状和未来的发展趋势。

关键词：软开关技术原理发展历程发展趋势一．引言：根据开关元件的工作状态，可以把开关分成硬开关和软开关两类。

硬开关是指开关元件在导通和关断过程中，流过器件的电流和元件两端的电压在同时变化；软开关是指开关元件在导通和关断过程中，电压或电流之一先保持为零，一个量变化到正常值后，另一个量才开始变化直至导通或关断过程结束。

由于硬开关过程中会产生较大的开关损耗和开关噪声。

开关损耗随着开关频率的提高而增加，使电路效率下降，阻碍了开关频率的提高；开关噪声给电路带来了严重的电磁干扰问题，影响周边电子设备的正常工作。

为了降低开关的损耗和提高开关频率，软开关的应用越来越多。

电力电子装置中磁性元件的体积和重量占很大比例，从电机学相关知识知道，使变压器、电力电子装置小型化、轻量化的途径是电路的高频化。

但是, 传统的开关器件工作在硬开关状态，在提高开关频率的同时，开关损耗和电磁干扰也随之增加。

所以，简单地提高开关频率显然是不行的。

软开关技术是使功率变换器得以高频化的重要技术之一, 它应用谐振的原理, 使开关器件中的电流(或电压) 按正弦或准正弦规律变化。

当电流自然过零时, 使器件关断(或电压为零时, 使器件开通) , 从而减少开关损耗。

它不仅可以解决硬开关变换器中的硬开关损耗问题、容性开通问题、感性关断问题及二极管反向恢复问题, 而且还能解决由硬开关引起的EMI 等问题。

当开关频率增大到兆赫兹级范围, 被抑制的或低频时可忽视的开关应力和噪声, 将变得难以接受。

谐振变换器虽能为开关提供零电压开关和零电流开关状态, 但工作中会产生较大的循环能量, 使导电损耗增大。

为了在不增大循环能量的同时, 建立开关的软开关条件, 发展了许多软开关PWM技术。

软开关技术综述摘要软开关技术是利用在零电压、零电流条件下控制开关器件的导通和关断，有效地降低了电路的开关损耗和开关噪声因而在电力电子装置中得到广泛应用。

本文在讲述软开关技术的原理及分类的基础上，主要回顾了软开关技术的由来和发展历程，以及发展现状和未来的发展趋势。

关键词：软开关技术原理发展历程发展趋势一．引言：根据开关元件的工作状态，可以把开关分成硬开关和软开关两类。

硬开关是指开关元件在导通和关断过程中，流过器件的电流和元件两端的电压在同时变化；软开关是指开关元件在导通和关断过程中，电压或电流之一先保持为零，一个量变化到正常值后，另一个量才开始变化直至导通或关断过程结束。

由于硬开关过程中会产生较大的开关损耗和开关噪声。

开关损耗随着开关频率的提高而增加，使电路效率下降，阻碍了开关频率的提高；开关噪声给电路带来了严重的电磁干扰问题，影响周边电子设备的正常工作。

为了降低开关的损耗和提高开关频率，软开关的应用越来越多。

电力电子装置中磁性元件的体积和重量占很大比例，从电机学相关知识知道，使变压器、电力电子装置小型化、轻量化的途径是电路的高频化。

但是, 传统的开关器件工作在硬开关状态，在提高开关频率的同时，开关损耗和电磁干扰也随之增加。

所以，简单地提高开关频率显然是不行的。

软开关技术是使功率变换器得以高频化的重要技术之一, 它应用谐振的原理, 使开关器件中的电流(或电压) 按正弦或准正弦规律变化。

当电流自然过零时, 使器件关断(或电压为零时, 使器件开通) , 从而减少开关损耗。

它不仅可以解决硬开关变换器中的硬开关损耗问题、容性开通问题、感性关断问题及二极管反向恢复问题, 而且还能解决由硬开关引起的EMI 等问题。

当开关频率增大到兆赫兹级范围, 被抑制的或低频时可忽视的开关应力和噪声, 将变得难以接受。

谐振变换器虽能为开关提供零电压开关和零电流开关状态, 但工作中会产生较大的循环能量, 使导电损耗增大。

为了在不增大循环能量的同时, 建立开关的软开关条件, 发展了许多软开关PWM技术。

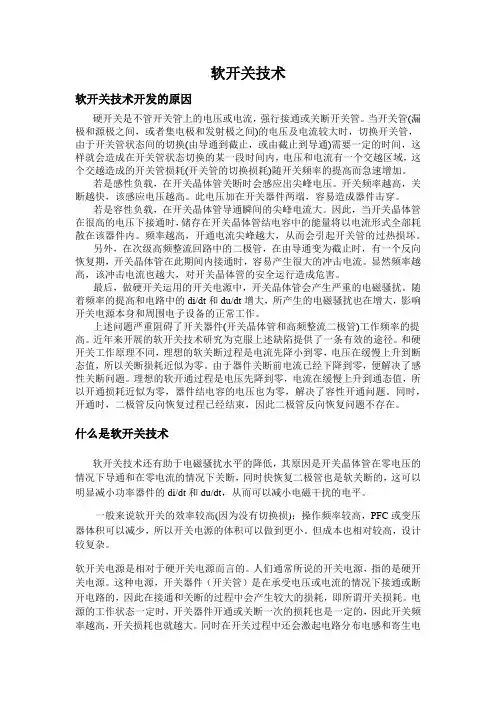

软开关技术软开关技术开发的原因硬开关是不管开关管上的电压或电流，强行接通或关断开关管。

当开关管(漏极和源极之间，或者集电极和发射极之间)的电压及电流较大时，切换开关管，由于开关管状态间的切换(由导通到截止，或由截止到导通)需要一定的时间，这样就会造成在开关管状态切换的某一段时间内，电压和电流有一个交越区域，这个交越造成的开关管损耗(开关管的切换损耗)随开关频率的提高而急速增加。

若是感性负载，在开关晶体管关断时会感应出尖峰电压。

开关频率越高，关断越快，该感应电压越高。

此电压加在开关器件两端，容易造成器件击穿。

若是容性负载，在开关晶体管导通瞬间的尖峰电流大。

因此，当开关晶体管在很高的电压下接通时，储存在开关晶体管结电容中的能量将以电流形式全部耗散在该器件内。

频率越高，开通电流尖峰越大，从而会引起开关管的过热损坏。

另外，在次级高频整流回路中的二极管，在由导通变为截止时，有一个反向恢复期，开关晶体管在此期间内接通时，容易产生很大的冲击电流。

显然频率越高，该冲击电流也越大，对开关晶体管的安全运行造成危害。

最后，做硬开关运用的开关电源中，开关晶体管会产生严重的电磁骚扰。

随着频率的提高和电路中的di/dt和du/dt增大，所产生的电磁骚扰也在增大，影响开关电源本身和周围电子设备的正常工作。

上述问题严重阻碍了开关器件(开关晶体管和高频整流二极管)工作频率的提高。

近年来开展的软开关技术研究为克服上述缺陷提供了一条有效的途径。

和硬开关工作原理不同，理想的软关断过程是电流先降小到零，电压在缓慢上升到断态值，所以关断损耗近似为零。

由于器件关断前电流已经下降到零，便解决了感性关断问题。

理想的软开通过程是电压先降到零，电流在缓慢上升到通态值，所以开通损耗近似为零，器件结电容的电压也为零，解决了容性开通问题。

同时，开通时，二极管反向恢复过程已经结束，因此二极管反向恢复问题不存在。

什么是软开关技术软开关技术还有助于电磁骚扰水平的降低，其原因是开关晶体管在零电压的情况下导通和在零电流的情况下关断，同时快恢复二极管也是软关断的，这可以明显减小功率器件的di/dt和du/dt，从而可以减小电磁干扰的电平。

软开关技术及其应用1.软开关技术的简介1.1软开关技术的基本概念软开关：在原电路中增加了小电感、电容等谐振元件，在开关过程前后引入谐振，消除电压、电流的重叠。

降低开关损耗和开关噪声。

近年来开展的软开关技术研究为克服上述缺陷提供了一条有效的途径。

和硬开关工作不同，理想的软关断过程是电流先降到零，电压在缓慢上升到断态值，所以关断损耗近似为零。

由于器件关断前电流已下降到零，解决了感性关断问题。

理想的软开通过程是电压先降到零，电流在缓慢上升到通态值，所以开通损耗近似为零，器件结电容的电压亦为零，解决了容性开通问题。

同时，开通时，二极管反向恢复过程已经结束，因此二极管方向恢复问题不存在。

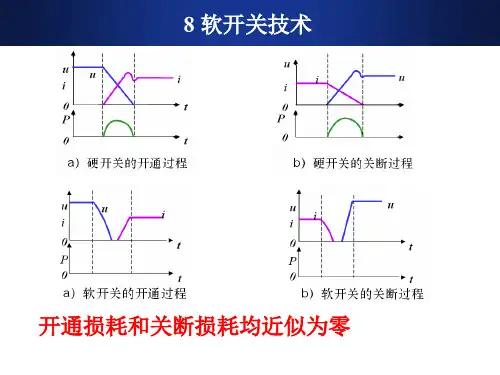

1.2软开关技术的工作原理图一软开关的开关、关断过程通过在开关过程前后引入谐振，使开关开通前电压先降到零，关断前电流先降到零，就可以消除开关过程中电压、电流的重叠，降低他们的变化率，从而大大减小甚至消除开关消耗。

同时，谐振过程限制了开关过程中电压电流的变化率，这使得开关噪声显著减小。

理想开关过程：零压导通零压关断，开通和关断零损耗零噪声。

2.软开关电路的种类及特点根据电路中主要的开关元件是零电压开通还是零电流关断，可以将软开关电路分成零电压电路和零电流电路两大类。

通常，一种软开关电路要么属于零电压电路，要么属于零电流电路。

但也有个别电路中，有些开关是零电压开通，另一些开关是零电流关断的。

根据软开关技术发展的历程，可以将软开关电路分成以下三种：1）准谐振电路. 是最早出现的软开关电路。

准谐振电路中电压或电流的波形为正弦半波，谐振的引入使得电路的开关损耗和开关噪声大大下降，谐振周期随输入电压、负载变化而改变，因此电路只能采用脉冲频率调制方式来控制。

准谐振电路可以分为零电压开关准谐振电路、零电流开关准谐振电路、零电压开关多谐振电路和用于逆变器的谐振直流环。

2) 零开关PWM电路.电流和电压基本上是方波。

开关承受的电压明显降低。

电路不采用开关频率固定的PWM控制方式。
