第8章 软开关技术

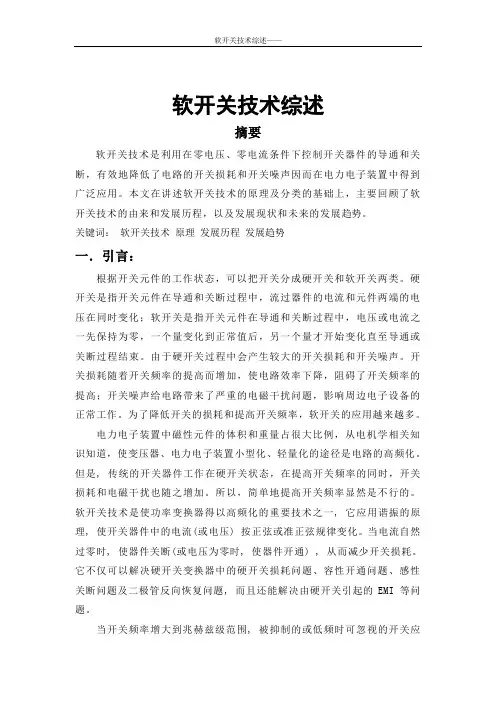

软开关技术综述摘要软开关技术是利用在零电压、零电流条件下控制开关器件的导通和关断，有效地降低了电路的开关损耗和开关噪声因而在电力电子装置中得到广泛应用。

本文在讲述软开关技术的原理及分类的基础上，主要回顾了软开关技术的由来和发展历程，以及发展现状和未来的发展趋势。

关键词：软开关技术原理发展历程发展趋势一．引言：根据开关元件的工作状态，可以把开关分成硬开关和软开关两类。

硬开关是指开关元件在导通和关断过程中，流过器件的电流和元件两端的电压在同时变化；软开关是指开关元件在导通和关断过程中，电压或电流之一先保持为零，一个量变化到正常值后，另一个量才开始变化直至导通或关断过程结束。

由于硬开关过程中会产生较大的开关损耗和开关噪声。

开关损耗随着开关频率的提高而增加，使电路效率下降，阻碍了开关频率的提高；开关噪声给电路带来了严重的电磁干扰问题，影响周边电子设备的正常工作。

为了降低开关的损耗和提高开关频率，软开关的应用越来越多。

电力电子装置中磁性元件的体积和重量占很大比例，从电机学相关知识知道，使变压器、电力电子装置小型化、轻量化的途径是电路的高频化。

但是, 传统的开关器件工作在硬开关状态，在提高开关频率的同时，开关损耗和电磁干扰也随之增加。

所以，简单地提高开关频率显然是不行的。

软开关技术是使功率变换器得以高频化的重要技术之一, 它应用谐振的原理, 使开关器件中的电流(或电压) 按正弦或准正弦规律变化。

当电流自然过零时, 使器件关断(或电压为零时, 使器件开通) , 从而减少开关损耗。

它不仅可以解决硬开关变换器中的硬开关损耗问题、容性开通问题、感性关断问题及二极管反向恢复问题, 而且还能解决由硬开关引起的EMI 等问题。

当开关频率增大到兆赫兹级范围, 被抑制的或低频时可忽视的开关应力和噪声, 将变得难以接受。

谐振变换器虽能为开关提供零电压开关和零电流开关状态, 但工作中会产生较大的循环能量, 使导电损耗增大。

为了在不增大循环能量的同时, 建立开关的软开关条件, 发展了许多软开关PWM技术。

软开关技术综述摘要软开关技术是利用在零电压、零电流条件下控制开关器件的导通和关断，有效地降低了电路的开关损耗和开关噪声因而在电力电子装置中得到广泛应用。

本文在讲述软开关技术的原理及分类的基础上，主要回顾了软开关技术的由来和发展历程，以及发展现状和未来的发展趋势。

关键词：软开关技术原理发展历程发展趋势一．引言：根据开关元件的工作状态，可以把开关分成硬开关和软开关两类。

硬开关是指开关元件在导通和关断过程中，流过器件的电流和元件两端的电压在同时变化；软开关是指开关元件在导通和关断过程中，电压或电流之一先保持为零，一个量变化到正常值后，另一个量才开始变化直至导通或关断过程结束。

由于硬开关过程中会产生较大的开关损耗和开关噪声。

开关损耗随着开关频率的提高而增加，使电路效率下降，阻碍了开关频率的提高；开关噪声给电路带来了严重的电磁干扰问题，影响周边电子设备的正常工作。

为了降低开关的损耗和提高开关频率，软开关的应用越来越多。

电力电子装置中磁性元件的体积和重量占很大比例，从电机学相关知识知道，使变压器、电力电子装置小型化、轻量化的途径是电路的高频化。

但是, 传统的开关器件工作在硬开关状态，在提高开关频率的同时，开关损耗和电磁干扰也随之增加。

所以，简单地提高开关频率显然是不行的。

软开关技术是使功率变换器得以高频化的重要技术之一, 它应用谐振的原理, 使开关器件中的电流(或电压) 按正弦或准正弦规律变化。

当电流自然过零时, 使器件关断(或电压为零时, 使器件开通) , 从而减少开关损耗。

它不仅可以解决硬开关变换器中的硬开关损耗问题、容性开通问题、感性关断问题及二极管反向恢复问题, 而且还能解决由硬开关引起的EMI 等问题。

当开关频率增大到兆赫兹级范围, 被抑制的或低频时可忽视的开关应力和噪声, 将变得难以接受。

谐振变换器虽能为开关提供零电压开关和零电流开关状态, 但工作中会产生较大的循环能量, 使导电损耗增大。

为了在不增大循环能量的同时, 建立开关的软开关条件, 发展了许多软开关PWM技术。

第2至第8章作业第2章 电力电子器件1. 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流〔脉冲〕。

或：U AK >0且U GK >0。

2. 维持晶闸管导通的条件是什么？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。

3. 怎样才能使晶闸管由导通变为关断？答：要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。

4. 图1中阴影局部为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I 1、I 2、I 3。

πππ4π4π25π4a)b)c)图1-43图1 晶闸管导电波形7. 晶闸管的触发脉冲需要满足哪些条件？答：〔1〕触发信号应有足够的功率。

〔2〕触发脉冲应有一定的宽度，脉冲前沿尽可能陡，使元件在触发导通后，阳极电流能迅速上升超过掣住电流而维持导通。

第3章整流电路1. 单相半波可控整流电路对电感负载供电，L＝20mH，U2＝100V，求当α＝0°和60°时的负载电流I d，并画出u d与i d波形。

2．单相桥式全控整流电路，U2＝100V，负载中R＝2Ω，L值极大，当α＝30°时，要求：①作出u d、i d、和i2的波形；②求整流输出平均电压U d、电流I d，变压器二次电流有效值I2；③考虑平安裕量，确定晶闸管的额定电压和额定电流。

3．单相桥式全控整流电路，U2=100V，负载中R=2Ω，L值极大，反电势E=60V，当a=30°时，要求：①作出u d、i d和i2的波形；②求整流输出平均电压U d、电流I d，变压器二次侧电流有效值I2；③考虑平安裕量，确定晶闸管的额定电压和额定电流。

4．单相桥式半控整流电路，电阻性负载，画出整流二极管在一周内承受的电压波形。

第2至第8章作业第2章电力电子器件1. 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。

或：U AK >0且U GK >0。

2. 维持晶闸管导通的条件是什么？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。

3. 怎样才能使晶闸管由导通变为关断？答：要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。

4. 图1中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I 1、I 2、I 3。

0022244254a)b)c)图1-430图1 晶闸管导电波形7. 晶闸管的触发脉冲需要满足哪些条件？答：（1）触发信号应有足够的功率。

（2）触发脉冲应有一定的宽度，脉冲前沿尽可能陡，使元件在触发导通后，阳极电流能迅速上升超过掣住电流而维持导通。

第3章整流电路1. 单相半波可控整流电路对电感负载供电，L＝20mH，U2＝100V，求当α＝0°和60°时的负载电流I d，并画出u d与i d波形。

2．单相桥式全控整流电路，U2＝100V，负载中R＝2Ω，L值极大，当α＝30°时，要求：①作出u d、i d、和i2的波形；②求整流输出平均电压U d、电流I d，变压器二次电流有效值I2；③考虑安全裕量，确定晶闸管的额定电压和额定电流。

3．单相桥式全控整流电路，U2=100V，负载中R=2Ω，L值极大，反电势E=60V，当a=30°时，要求：①作出u d、i d和i2的波形；②求整流输出平均电压U d、电流I d，变压器二次侧电流有效值I2；③考虑安全裕量，确定晶闸管的额定电压和额定电流。

4．单相桥式半控整流电路，电阻性负载，画出整流二极管在一周内承受的电压波形。

软开关技术及其应用1.软开关技术的简介1.1软开关技术的基本概念软开关：在原电路中增加了小电感、电容等谐振元件，在开关过程前后引入谐振，消除电压、电流的重叠。

降低开关损耗和开关噪声。

近年来开展的软开关技术研究为克服上述缺陷提供了一条有效的途径。

和硬开关工作不同，理想的软关断过程是电流先降到零，电压在缓慢上升到断态值，所以关断损耗近似为零。

由于器件关断前电流已下降到零，解决了感性关断问题。

理想的软开通过程是电压先降到零，电流在缓慢上升到通态值，所以开通损耗近似为零，器件结电容的电压亦为零，解决了容性开通问题。

同时，开通时，二极管反向恢复过程已经结束，因此二极管方向恢复问题不存在。

1.2软开关技术的工作原理图一软开关的开关、关断过程通过在开关过程前后引入谐振，使开关开通前电压先降到零，关断前电流先降到零，就可以消除开关过程中电压、电流的重叠，降低他们的变化率，从而大大减小甚至消除开关消耗。

同时，谐振过程限制了开关过程中电压电流的变化率，这使得开关噪声显著减小。

理想开关过程：零压导通零压关断，开通和关断零损耗零噪声。

2.软开关电路的种类及特点根据电路中主要的开关元件是零电压开通还是零电流关断，可以将软开关电路分成零电压电路和零电流电路两大类。

通常，一种软开关电路要么属于零电压电路，要么属于零电流电路。

但也有个别电路中，有些开关是零电压开通，另一些开关是零电流关断的。

根据软开关技术发展的历程，可以将软开关电路分成以下三种：1）准谐振电路. 是最早出现的软开关电路。

准谐振电路中电压或电流的波形为正弦半波，谐振的引入使得电路的开关损耗和开关噪声大大下降，谐振周期随输入电压、负载变化而改变，因此电路只能采用脉冲频率调制方式来控制。

准谐振电路可以分为零电压开关准谐振电路、零电流开关准谐振电路、零电压开关多谐振电路和用于逆变器的谐振直流环。

2) 零开关PWM电路.电流和电压基本上是方波。

开关承受的电压明显降低。

电路不采用开关频率固定的PWM控制方式。
