基于proteus的仿真应用

Proteus虚拟仿真案例-——流水灯制作一、原理图设计1.打开proteus，新建文件2.选择元器件(1)选择单片机芯片左侧快捷菜单栏里按下，按下P，在“关键字”栏中输入“8951”,选择AT89C51(2)选择晶振：输入crystal，选择CRYSTAL(3)选择电容：输入22p，左边类别中选择Capacitors，右边选择CERAMIC22P(4)选择电阻：输入10k,左边类别中选择Resistors，右边选择RESISTORS库的3WATT10K(5)选择led:输入led，左边类别中选择Optoelectronics，右边选择led—yellow(6)选择按钮：输入button,选择USERDVC库的BUTTON(7)选择好的元器件如图所示3.放置器件振荡电路:(1)放置AT89C51单片机：在DEVICES栏中选中AT89C51，然后在绘制区放置到合适的位置(2)放置晶振，隐藏text属性（菜单-模板—设置设计默认值—显示隐藏文本不勾选）(3)分别将晶振的两脚与AT89C51的19、18脚相连(4)放置两个22p的电容,一端与晶振相连，另一端互连(5)放置地节点（左侧快捷菜单栏里按下—-GROUND），与两个电容相连复位电路:a.放置电源节点(左侧快捷菜单栏里按下——POWER）b.放置地节点c.放置电容,电阻，电阻一端接地，一端与电容相连，电容一端接+5V电源d.AT89C51第9脚接电阻、电容中间e.放置按钮，接电容两端f.右击按钮——编辑属性——元件参考:BUTTON，并取消“本元件不用于PCB制版”g.修改C3电容的值：右击——编辑属性—-Capacitance改为10u绘制流水灯：a.放置电阻、led，右击led——编辑属性——隐藏元件值,连接电阻和ledb.使用块复制，复制7组电阻和ledc.放置电源，分别与D1—D8的一端连接d.总线绘制:左侧选择“总线模式”,绘制一条总线,连接P1口与R2-R9e.使用属性分配工具进行快速网络标号：按下a，出现属性分配窗口,“字符串”框输入“net=D＃”，单击P0口的8条线，进行编号，再次按下a，出现属性分配窗口，“字符串”框输入“net=D#”，单击R2—R9的8条线，进行编号f.批量修改R2-R9的值：按下a，出现属性分配窗口，“字符串”框输入“VALUE=100”，确定二、系统仿真1.编写源代码(1)菜单——源代码——添加/删除源文件—-new——文件名输入pmd。

基于proteus仿真软件在单片机中的应用Proteus仿真软件是一种非常流行的电路仿真软件，该软件主要用于电子电路的设计和仿真。

在单片机中，基于Proteus仿真软件的应用非常广泛，可以帮助设计师和工程师快速有效地验证设计和解决问题。

首先，Proteus仿真软件可以用来设计和仿真各种类型的单片机电路。

这包括各种微控制器，比如8051、PIC、AVR等等。

通过Proteus仿真软件，设计师可以进行电路图绘制、仿真分析和代码开发等工作。

因此，该软件在单片机的设计中起到了非常重要的作用，可以帮助设计师加快开发速度，降低开发成本。

其次，Proteus仿真软件还可以用来模拟和测试单片机的工作效果。

设计师可以使用该软件来模拟单片机的运行情况，包括输入、输出、中断和计时器等。

通过模拟和测试，设计师可以发现电路中存在的问题，如电路连线错误、代码漏洞和电路不稳定等，从而减少设计师在实际环境下的调试时间和成本。

另外，Proteus仿真软件还具有良好的可视化效果，可以让设计师更加清晰地观察单片机运行的情况。

该软件可以将运行过程以动画或图形的形式展现出来，让设计师更加直观地了解电路中各个元件之间的关系，从而更快地解决问题。

最后，基于Proteus仿真软件，我们还可以开发出一些教育性的单片机实验项目，方便学生理解和掌握电子电路的原理和工作方式。

这些项目可以分为不同难度等级，从入门级到高阶级别，适合不同水平的学生使用。

通过这些实验项目，学生可以掌握电子电路的设计和应用，提高他们的实践操作能力。

总之，在单片机中，基于Proteus仿真软件的应用非常广泛，不仅可以帮助设计师和工程师更加高效地完成工作，还可以为学生提供更加全面的实践体验，从而不断推动电子电路领域的发展。

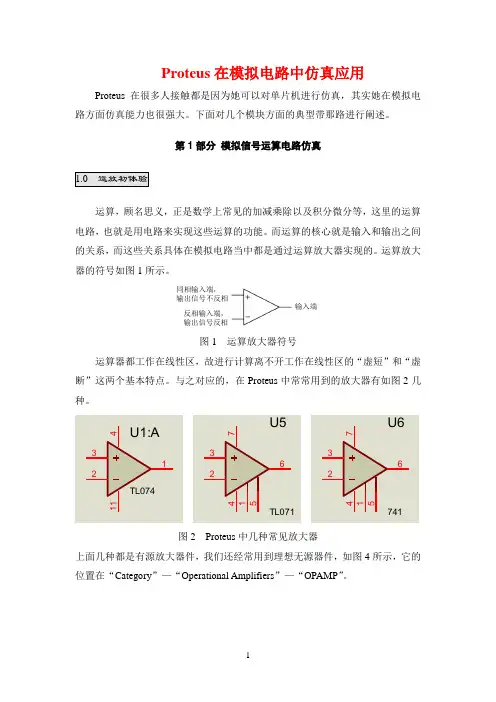

Proteus在模拟电路中仿真应用Proteus在很多人接触都是因为她可以对单片机进行仿真，其实她在模拟电路方面仿真能力也很强大。

下面对几个模块方面的典型带那路进行阐述。

第1部分模拟信号运算电路仿真1.0 运放初体验运算，顾名思义，正是数学上常见的加减乘除以及积分微分等，这里的运算电路，也就是用电路来实现这些运算的功能。

而运算的核心就是输入和输出之间的关系，而这些关系具体在模拟电路当中都是通过运算放大器实现的。

运算放大器的符号如图1所示。

同相输入端，输出信号不反相反相输入端，输出信号反相输入端图1 运算放大器符号运算器都工作在线性区，故进行计算离不开工作在线性区的“虚短”和“虚断”这两个基本特点。

与之对应的，在Proteus中常常用到的放大器有如图2几种。

321411U1:ATL0743267415U5TL0713267415U6741图2 Proteus中几种常见放大器上面几种都是有源放大器件，我们还经常用到理想无源器件，如图4所示，它的位置在“Category”—“Operational Amplifiers”—“OPAMP”。

图4 理想无源放大器件的位置1.1 比例运算电路与加法器这种运算电路是最基本的，其他电路都可以由它进行演变。

（1）反相比例运算电路，顾名思义，信号从反相输入端进入，如图5所示。

RF10KR12KVolts-5.00R1(1)图5 反相比例运算电路由“虚断”“虚短”可知：fo i 1*R u u R =-我们仿真的值：11(1)1,2,10i f U R V R K R K ====，故5o U V =-。

（2）反相加法运算电路，如图6所示，与反相比例运算电路相比多了几个输入信号。

RF10KR15KVolts-6.00R1(1)R25K R35K图6 反相加法运算电路满足的运算法则为：f f f o i1i2i3123(***)R R Ru u u u R R R =-++ 我们仿真的值：1231(1)1,5,10i f U R V R R R K R K ======， 故f f f o i1i2i3123(***)6R R Ru u u u V R R R =-++=-。

基于Proteus仿真技术在传感器教学中的应用作为物联网产业核心之一的传感器技术，在近年来得到了快速发展，逐渐应用到我们生活的各个领域。

在传感器的教学中，仿真技术是一项非常重要的技术手段，可以极大地提高学生的学习效率和实践能力。

Proteus是一款功能强大的电子设计自动化软件，可以模拟各种电子电路以及单片机的运行情况。

在传感器的教学中，借助Proteus仿真技术可以构建各种传感器电路，并模拟实际应用过程，使学生更好地理解传感器的原理与应用。

1.构建传感器实验电路在Proteus中，可以从库中选择各种传感器元件，如温度传感器、湿度传感器、气体传感器等，构建相应的实验电路。

结合实际传感器的原理，完成对应用场景的模拟实验。

2.模拟传感器输出数据利用Proteus模拟传感器输出数据的过程，可以让学生更好地了解传感器输出信号的类型、数值、变化规律等。

这对于学生能够根据传感器输出信号完成数据解析、处理与应用有很大的帮助。

3.仿真传感器应用场景通过Proteus可以构建一些典型的传感器应用场景，如自动灯光控制、智能门锁等。

让学生通过实际操作，模拟出这些场景的工作过程，这样可以让学生对传感器的应用有更加深入、细致的理解。

1.易于操作Proteus的操作方式简单易学，学生学习Proteus并进行仿真操作时，不会陷入真实操作中遇到的各种困难。

可以有效缩短学习时间，提高学习效果。

2.模拟电路稳定性在实际电路中，电路会受到很多影响，如电源波动、噪声等等。

而在Proteus中，可以非常方便地模拟这些干扰因素，从而使学生了解到电路的稳定性与鲁棒性。

3.可实现快速迭代在实际电路设计与实现中，反复调试所需的时间与成本比较大。

而在Proteus中，能够快速地针对电路进行修改与调试，避免了在实际电路中的一些失误与错误。

综上，Proteus仿真技术在传感器教学中的应用对于学生的学习效率和实践能力都有很大的提高，应该在传感器教学中得到更广泛的应用。

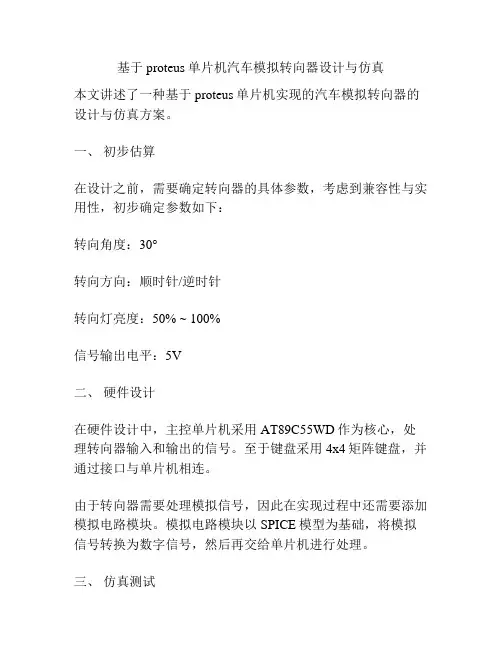

基于proteus单片机汽车模拟转向器设计与仿真
本文讲述了一种基于proteus单片机实现的汽车模拟转向器的设计与仿真方案。

一、初步估算
在设计之前，需要确定转向器的具体参数，考虑到兼容性与实用性，初步确定参数如下：
转向角度：30°
转向方向：顺时针/逆时针
转向灯亮度：50% ~ 100%
信号输出电平：5V
二、硬件设计
在硬件设计中，主控单片机采用AT89C55WD作为核心，处理转向器输入和输出的信号。

至于键盘采用4x4矩阵键盘，并通过接口与单片机相连。

由于转向器需要处理模拟信号，因此在实现过程中还需要添加模拟电路模块。

模拟电路模块以SPICE模型为基础，将模拟信号转换为数字信号，然后再交给单片机进行处理。

三、仿真测试
在设计完成之后，需要进行仿真测试来验证设计参数是否正确。

这里借助Proteus软件的仿真功能，以及开发板提供的示波器
和数字调制器进行辅助测试。

在测试过程中，我们需要通过样例测试，编写测试脚本并将其输入仿真器中进行交互式测试。

在测试过程中宜分别测试正、反两个方向的转向，以及转向指示器亮度的调节和转向灯的闪烁模式。

四、总结
本文介绍了一种基于Proteus单片机汽车模拟转向器设计与仿
真的方案。

这种方案充分利用了Proteus的仿真功能，通过模
拟电路模块将模拟信号转换为数字信号，再利用单片机进行处理，并对转向指示灯进行控制，实现了汽车转向器的基本功能。

Proteus仿真软件在单片机课程设计过程中的应用Proteus仿真软件是一款主要用于电子电路设计和仿真的软件，广泛应用于电子工程、自动化、工业控制、通信等领域。

在单片机课程设计中，Proteus仿真软件具有重要的应用价值。

单片机课程设计通常要求学生将电路设计和程序设计相结合，实现特定功能的自动控制系统。

Proteus仿真软件提供了完善的开发环境，包括电路设计、仿真、调试、编程等功能，为学生提供了一个高效、安全、经济的实验平台。

首先，Proteus仿真软件的电路设计功能可以让学生轻松地设计各种电路。

学生可以自己画电路图，选择器件，完成网络连接等操作。

通过实验仿真，学生可以验证电路的工作正常性，避免了实验过程中误操作导致的元器件损坏和电路走线错误。

其次，Proteus仿真软件的模拟仿真功能可以模拟各种信号，检测电路的反应。

学生可以通过在仿真平台上模拟输入和输出信号，测试电路的各个部分之间的交互，验证设计的合理性。

通过这种方式，学生可以更深入地理解电路的工作原理和信号传输过程，提高学习效果。

此外，Proteus仿真软件还具有调试和编程功能，在单片机程序开发的过程中起到了巨大的作用。

学生可以通过仿真软件编写单片机程序，调试程序代码，验证程序的正确性。

通过仿真，学生可以方便地发现程序中的错误，解决问题，提高开发效率。

总之，Proteus仿真软件在单片机课程设计过程中的应用十分重要。

它提供了电路设计、仿真、调试、编程等一系列功能，为学生提供了一个完整、高效、安全的实验平台。

学生可以在仿真平台上进行设计、调试和测试，避免了实验过程中的损坏和浪费，提高了实验的成功率和学习效果。

基于Proteus的智能交通灯设计与仿真实现智能交通灯是一种通过传感器和智能控制系统实现交通信号灯的智能化管理，能够根据交通流量和道路状况进行智能调控，以提高交通效率和减少交通堵塞。

本文将基于Proteus软件进行智能交通灯的设计和仿真实现。

首先，我们需要明确智能交通灯的基本功能和设计要求。

智能交通灯主要需要实现以下功能：1.根据交通流量进行智能控制。

通过传感器检测道路上的交通流量，智能交通灯可以根据实时的交通情况智能地调整信号灯的时间，以提高交通效率。

2.考虑不同道路的优先级。

在交叉路口附近，智能交通灯需要根据不同道路的优先级来调整信号灯的时间，以确保交通的顺畅和安全。

3.考虑行人的过马路需求。

智能交通灯需要合理地安排行人的过马路时间，以保证行人的安全和顺畅。

接下来，我们将使用Proteus软件进行智能交通灯的设计和仿真实现。

Proteus是一款电子电路设计和仿真软件，可以用来模拟和验证电子电路的性能和功能。

首先，我们需要设计智能交通灯的硬件电路。

在Proteus中，我们可以使用元器件库中的LED灯和开关等元件来构建交通灯的电路。

同时，我们还需要添加传感器来检测交通流量和行人的需求。

在设计电路的过程中，我们需要考虑不同道路的优先级和行人的过马路需求。

根据道路的优先级，我们可以设置不同道路对应的信号灯的亮灭时间。

同时，我们还可以设置传感器来检测行人的需求，以在需要的时候提供行人过马路的时间。

完成电路设计后，我们可以使用Proteus中的仿真功能来验证电路的性能和功能。

在仿真过程中，可以模拟不同道路的交通流量和行人的过马路需求，以观察交通灯是否能够根据实时情况进行智能调控。

在仿真过程中，我们可以观察交通灯的状态变化和信号灯的亮灭时间，以评估交通灯的性能和效果。

如果发现问题，我们可以对电路进行调整和优化，以提升交通灯的智能化管理能力。

总结起来，基于Proteus的智能交通灯设计和仿真实现是一种高效且可靠的方法。

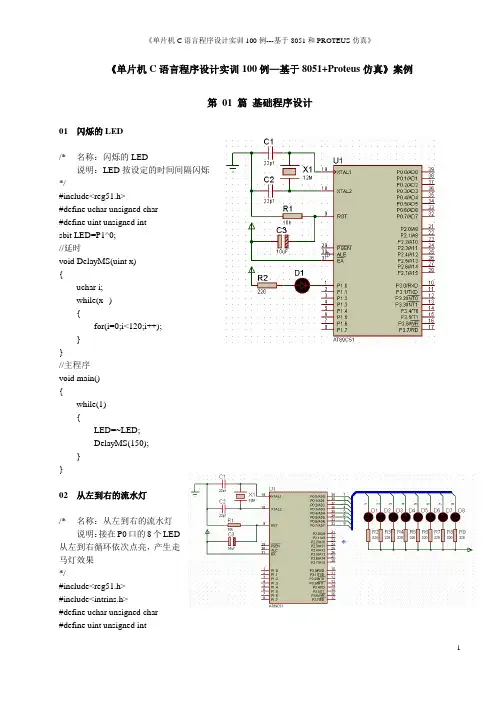

《单片机C语言程序设计实训100例—基于8051+Proteus仿真》案例第01 篇基础程序设计01 闪烁的LED/* 名称：闪烁的LED说明：LED按设定的时间间隔闪烁*/#include<reg51.h>#define uchar unsigned char#define uint unsigned intsbit LED=P1^0;//延时void DelayMS(uint x){uchar i;while(x--){for(i=0;i<120;i++);}}//主程序void main(){while(1){LED=~LED;DelayMS(150);}}02 从左到右的流水灯/* 名称：从左到右的流水灯说明：接在P0口的8个LED从左到右循环依次点亮，产生走马灯效果*/#include<reg51.h>#include<intrins.h>#define uchar unsigned char#define uint unsigned int//延时void DelayMS(uint x){uchar i;while(x--){for(i=0;i<120;i++);}}//主程序void main(){P0=0xfe;while(1){P0=_crol_(P0,1); //P0的值向左循环移动DelayMS(150);}}03 8只LED左右来回点亮/* 名称：8只LED左右来回点亮说明：程序利用循环移位函数_crol_和_cror_形成来回滚动的效果*/#include<reg51.h>#include<intrins.h>#define uchar unsigned char#define uint unsigned int//延时void DelayMS(uint x){uchar i;while(x--){for(i=0;i<120;i++);}}//主程序void main(){uchar i;P2=0x01;while(1){for(i=0;i<7;i++){P2=_crol_(P2,1); //P2的值向左循环移动DelayMS(150);}for(i=0;i<7;i++){P2=_cror_(P2,1); //P2的值向右循环移动DelayMS(150);}}}04 花样流水灯/* 名称：花样流水灯说明：16只LED分两组按预设的多种花样变换显示*/#include<reg51.h>#define uchar unsigned char#define uint unsigned intuchar code Pattern_P0[]={0xfc,0xf9,0xf3,0xe7,0xcf,0x9f,0x3f,0x7f,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xe7,0xdb,0xbd,0x7e,0xbd,0xdb,0xe7,0xff,0xe7,0xc3,0x81,0x00,0x81,0xc3,0xe7,0xff, 0xaa,0x55,0x18,0xff,0xf0,0x0f,0x00,0xff,0xf8,0xf1,0xe3,0xc7,0x8f,0x1f,0x3f,0x7f,0x7f,0x3f,0x1f,0x8f,0xc7,0xe3,0xf1,0xf8,0xff,0x00,0x00,0xff,0xff,0x0f,0xf0,0xff,0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0x7f,0xbf,0xdf,0xef,0xf7,0xfb,0xfd,0xfe,0xfe,0xfc,0xf8,0xf0,0xe0,0xc0,0x80,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00, 0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x80,0xc0,0xe0,0xf0,0xf8,0xfc,0xfe, 0x00,0xff,0x00,0xff,0x00,0xff,0x00,0xff};uchar code Pattern_P2[]={0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xfe,0xfc,0xf9,0xf3,0xe7,0xcf,0x9f,0x3f,0xff,0xe7,0xdb,0xbd,0x7e,0xbd,0xdb,0xe7,0xff,0xe7,0xc3,0x81,0x00,0x81,0xc3,0xe7,0xff, 0xaa,0x55,0x18,0xff,0xf0,0x0f,0x00,0xff,0xf8,0xf1,0xe3,0xc7,0x8f,0x1f,0x3f,0x7f,0x7f,0x3f,0x1f,0x8f,0xc7,0xe3,0xf1,0xf8,0xff,0x00,0x00,0xff,0xff,0x0f,0xf0,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f,0x7f,0xbf,0xdf,0xef,0xf7,0xfb,0xfd,0xfe,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xfe,0xfc,0xf8,0xf0,0xe0,0xc0,0x80,0x00,0x00,0x80,0xc0,0xe0,0xf0,0xf8,0xfc,0xfe,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0x00,0xff,0x00,0xff,0x00,0xff,0x00,0xff};//延时void DelayMS(uint x){uchar i;while(x--){for(i=0;i<120;i++);}}//主程序void main(){uchar i;while(1){ //从数组中读取数据送至P0和P2口显示for(i=0;i<136;i++){P0=Pattern_P0[i];P2=Pattern_P2[i];DelayMS(100);}}}05 LED模拟交通灯/* 名称：LED模拟交通灯说明：东西向绿灯亮若干秒，黄灯闪烁5次后红灯亮，红灯亮后，南北向由红灯变为绿灯，若干秒后南北向黄灯闪烁5此后变红灯，东西向变绿灯，如此重复。

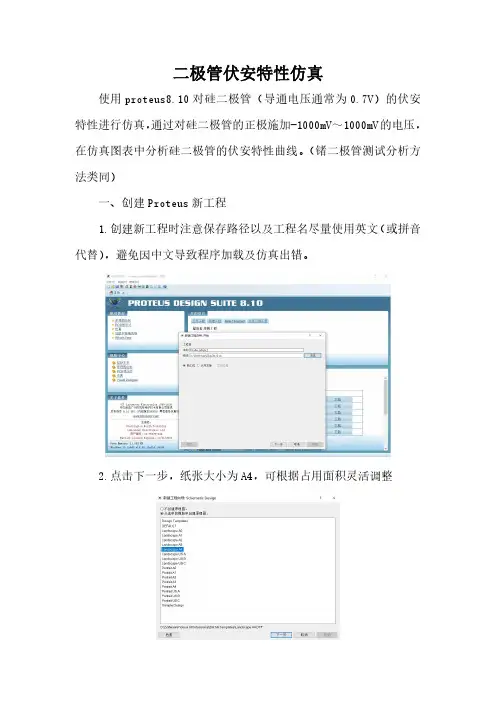

二极管伏安特性仿真使用proteus8.10对硅二极管（导通电压通常为0.7V）的伏安特性进行仿真，通过对硅二极管的正极施加-1000mV～1000mV的电压，在仿真图表中分析硅二极管的伏安特性曲线。

（锗二极管测试分析方法类同）一、创建Proteus新工程1.创建新工程时注意保存路径以及工程名尽量使用英文（或拼音代替），避免因中文导致程序加载及仿真出错。

2.点击下一步，纸张大小为A4，可根据占用面积灵活调整3.在之后的选项中持续点击下一步直至程序创建完成即可4.点击完成后，软件会自动展示到仿真工程界面二、添加工程使用的相关元件及仪器仪表本次仿真使用的元器件及仪器仪表为1N4001硅二极管、接地端子、DC电源、电流探针和直流扫描分析仪。

1.添加1N4001硅二极管点击左侧菜单栏中第二个图标，选择元件模式，再点击进行器件选择，键入1N4001后选择第一个元器件点击确定。

此时已将元器件添加到元件库中。

之后在电路图界面单击鼠标左键放置二极管。

2.添加接地端子点击左侧菜单栏中第八个图标，选择终端模式，再点击GROUND 选择接地端子。

在电路图界面单击鼠标左键放置接地端子。

3.添加DC电源点击左侧菜单栏中第十二个图标，选择激励源模式，再点击DC选择DC电源。

在电路图界面单击鼠标左键放置DC电源。

鼠标双击DC电源进行参数修改，激励源名为D1(V)、勾选是否手动编辑、在空白框内将{VALUE=0}修改为{VALUE=V}。

注：因为仿真电路是对二极管施加变化电压时观察二极管的导通电压以及电流大小，所以这里的变量为V。

此时需要使用导线依次连接已添加的三个元器件以便于之后的操作。

4.添加电流探针点击左侧菜单栏中第十三个图标，选择探针模式，再点击CURRENT选择电流探针。

在电路图界面单击鼠标左键放置电流探针在测试导线上。

5.添加直流扫描分析仪点击左侧菜单栏中第十个图标，选择图表模式，再点击DC SWEEP选择直流扫描分析仪。
