proteus软件的基本使用方法

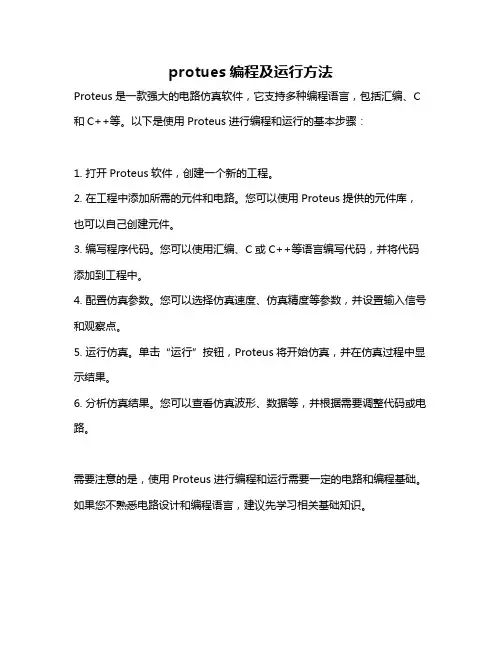

protues编程及运行方法
Proteus是一款强大的电路仿真软件，它支持多种编程语言，包括汇编、C 和C++等。

以下是使用Proteus进行编程和运行的基本步骤：
1. 打开Proteus软件，创建一个新的工程。

2. 在工程中添加所需的元件和电路。

您可以使用Proteus提供的元件库，也可以自己创建元件。

3. 编写程序代码。

您可以使用汇编、C或C++等语言编写代码，并将代码添加到工程中。

4. 配置仿真参数。

您可以选择仿真速度、仿真精度等参数，并设置输入信号和观察点。

5. 运行仿真。

单击“运行”按钮，Proteus将开始仿真，并在仿真过程中显示结果。

6. 分析仿真结果。

您可以查看仿真波形、数据等，并根据需要调整代码或电路。

需要注意的是，使用Proteus进行编程和运行需要一定的电路和编程基础。

如果您不熟悉电路设计和编程语言，建议先学习相关基础知识。

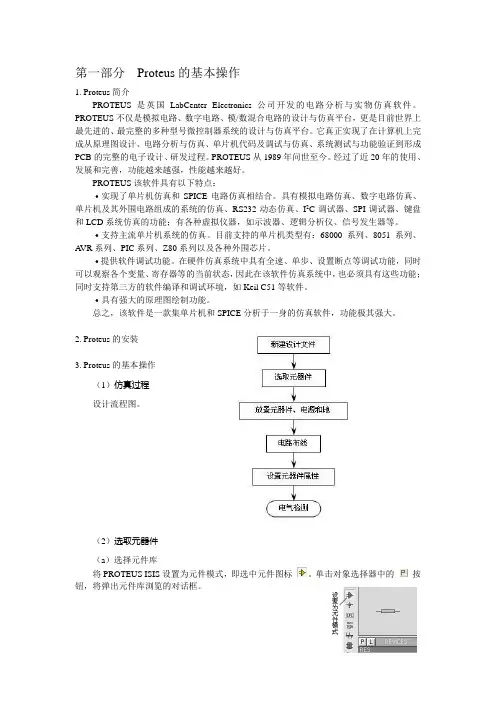

第一部分Proteus的基本操作1. Proteus简介PROTEUS是英国LabCenter Electronics公司开发的电路分析与实物仿真软件。

PROTEUS不仅是模拟电路、数字电路、模/数混合电路的设计与仿真平台，更是目前世界上最先进的、最完整的多种型号微控制器系统的设计与仿真平台。

它真正实现了在计算机上完成从原理图设计、电路分析与仿真、单片机代码及调试与仿真、系统测试与功能验证到形成PCB的完整的电子设计、研发过程。

PROTEUS从1989年问世至今。

经过了近20年的使用、发展和完善，功能越来越强，性能越来越好。

PROTEUS该软件具有以下特点：·实现了单片机仿真和SPICE电路仿真相结合。

具有模拟电路仿真、数字电路仿真、单片机及其外围电路组成的系统的仿真、RS232动态仿真、I2C调试器、SPI调试器、键盘和LCD系统仿真的功能；有各种虚拟仪器，如示波器、逻辑分析仪、信号发生器等。

·支持主流单片机系统的仿真。

目前支持的单片机类型有：68000系列、8051系列、A VR系列、PIC系列、Z80系列以及各种外围芯片。

·提供软件调试功能。

在硬件仿真系统中具有全速、单步、设置断点等调试功能，同时可以观察各个变量、寄存器等的当前状态，因此在该软件仿真系统中，也必须具有这些功能；同时支持第三方的软件编译和调试环境，如Keil C51等软件。

·具有强大的原理图绘制功能。

总之，该软件是一款集单片机和SPICE分析于一身的仿真软件，功能极其强大。

2. Proteus的安装3. Proteus的基本操作（1）仿真过程设计流程图。

（2）选取元器件（a）选择元件库将PROTEUS ISIS设置为元件模式，即选中元件图标。

单击对象选择器中的按钮，将弹出元件库浏览的对话框。

（b）选择元器件（3）放置元器件，布局（4）电路连线将元件放置到合适的位置之后，在元件间进行布线。

proteus教程Proteus是一款集成电路设计软件，广泛应用于电子工程师和学生的电路设计、仿真和调试过程中。

本篇教程将介绍Proteus的基本操作和功能，帮助读者快速上手并了解其特点和优势。

一、Proteus简介Proteus是由Labcenter Electronics Ltd.开发的一款电子电路仿真软件，拥有电路设计、仿真和调试等功能。

它的特点是功能强大、易于使用和操作灵活，适用于不同层次和规模的电路设计。

Proteus主要有两个模块组成，分别是ISIS和ARES。

二、Proteus的安装和启动1. 下载和安装- 在官方网站下载适合自己操作系统的Proteus安装包，按照安装向导进行软件的安装。

2. 启动Proteus- 打开软件后，会看到一个界面，其中包括主菜单、工具栏、主编辑窗口和项目管理器。

3. 创建新工程- 在主菜单中选择“文件”>“新建”>“工程”，然后命名并保存你的工程。

三、Proteus的基本操作1. 画原理图- 在ISIS模块中进行原理图绘制，可以选择对应的元件，进行拖拽和连接。

2. 设置元件属性- 双击元件，弹出元件属性设置对话框，可以更改元件的参数和特性。

3. 进行仿真- 在ISIS模块中，选择仿真按钮进行仿真操作，可查看输出结果和波形图。

4. PCB设计- 在ARES模块中进行PCB设计，将原理图转化为布局图，设置器件封装和布线。

5. 生成Gerber文件- PCB设计完成后，可以导出Gerber文件，用于制作实际PCB板。

四、Proteus的特点和优势1. 强大的模拟仿真功能- Proteus提供了多种仿真器件和模型，可以对电路进行精确的仿真和分析。

2. 模块化设计- Proteus支持模块化设计，可以将不同原理图和模型组合起来，便于电路设计和调试。

3. 丰富的元件库- Proteus内置了大量的元件库，包括模拟电路和数字电路的常用元件和器件。

4. PCB设计和布局- ARES模块提供了先进的PCB设计功能，可以进行布局和布线，满足不同的设计需求。

Proteus软件使用方法一2008-11-18 20:47Proteus软件是Labcenter Electronics公司的一款电路设计与仿真软件，它包括ISIS、ARES等软件模块,ARES模块主要用来完成PCB的设计，而ISIS 模块用来完成电路原理图的布图与仿真。

Proteus的软件仿真基于VSM技术，它与其他软件最大的不同也是最大的优势就在于它能仿真大量的单片机芯片，比如MCS-51系列、PIC系列等等，以及单片机外围电路，比如键盘、LED、LCD等等。

通过Proteus软件的使用我们能够轻易地获得一个功能齐全、实用方便的单片机实验室。

本文中由于我们主要使用Proteus软件在单片机方面的仿真功能，所以我们重点研究ISIS模块的用法，在下面的内容中，如不特别说明，我们所说的Proteus软件特指其ISIS模块。

在进行下面的操作前，我先说明一点：我的Proteus版本是7.1，如果你使用的是6.9以前的版本，可能你发现在鼠标操作上会略有不同。

这主要表现在6.9以前的版本鼠标左右键的作用与一般软件刚好相反，而7.0以后已经完全改过。

下面我们首先来熟悉一下Proteus的界面。

Proteus是一个标准的Windows窗口程序，和大多数程序一样，没有太大区别，其启动界面如下图所示:如图中所示，区域①为菜单及工具栏，区域②为预览区，区域③为元器件浏览区，区域④为编辑窗口，区域⑤为对象拾取区，区域⑥为元器件调整工具栏，区域⑦为运行工具条。

下面我们就以建立一个和我们在Keil简介中所讲的工程项目相配套的Proteus工程为例来详细讲述Proteus的操作方法以及注意事项。

首先点击启动界面区域③中的“P”按钮(Pick Devices，拾取元器件)来打开“Pick Devices”(拾取元器件)对话框从元件库中拾取所需的元器件。

对话框如下图所示:在对话框中的“Keywords”里面输入我们要检索的元器件的关键词，比如我们要选择项目中使用的AT89C51，就可以直接输入。

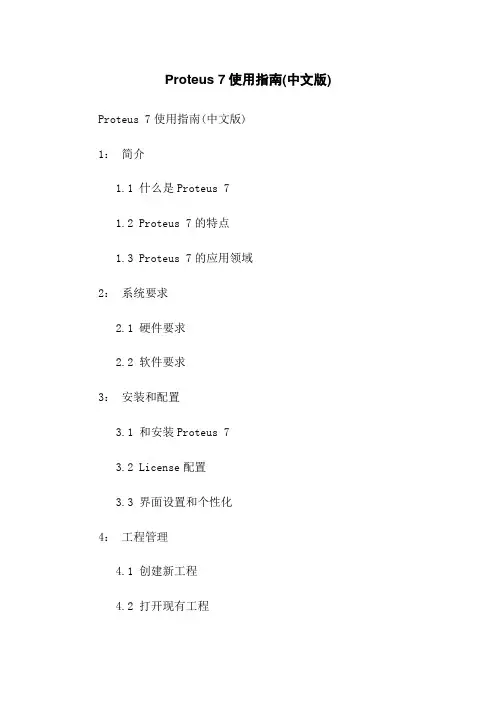

Proteus 7使用指南(中文版) Proteus 7使用指南(中文版)1：简介1.1 什么是Proteus 71.2 Proteus 7的特点1.3 Proteus 7的应用领域2：系统要求2.1 硬件要求2.2 软件要求3：安装和配置3.1 和安装Proteus 73.2 License配置3.3 界面设置和个性化4：工程管理4.1 创建新工程4.2 打开现有工程4.3 保存和导出工程5：元件库管理5.1 添加元件库5.2 删除元件库5.3 元件库的搜索和排序6：元件选择和布局6.1 元件选择6.2 元件放置和旋转6.3 元件连接7：电路仿真7.1 添加仿真模型7.2 仿真设置7.3 运行仿真8： PCB设计8.1 创建PCB布局8.2 添加元件并布局8.3 连接元件8.4 电路板文件9：信号完整性分析9.1 信号完整性概述9.2 信号完整性分析工具9.3 信号完整性分析结果解读10：电路调试和验证10：1 调试工具概述10：2 调试步骤和技巧10：3 驱动和控制外部设备11：项目管理和版本控制11.1 创建项目11.2 创建版本11.3 版本控制和协作12：常见问题和故障排除12.1 安装和配置问题12.2 仿真和布局问题12.3 其他常见问题13：附录13.1 Proteus 7快捷键13.2 Proteus 7常用命令13.3 Proteus 7参考资料本文档涉及附件：1： Proteus 7安装包2： Proteus 7许可证文件本文所涉及的法律名词及注释：1：软件许可证：指根据软件开发者和用户之间达成的法律协议，规定了软件使用的权限和限制。

2：电路板：又称印刷电路板，是电子元器件的载体，用于组装和布局电子线路。

3：信号完整性：指在电路设计中，电子信号的传输是否能够保持稳定和正确。

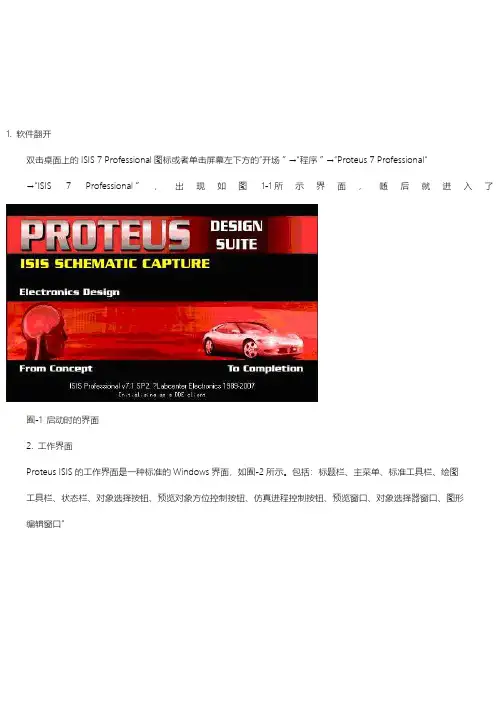

1. 软件翻开双击桌面上的ISIS 7 Professional图标或者单击屏幕左下方的“开场〞→“程序〞→“Proteus 7 Professional"→“ISIS7 Professional〞，出现如图1-1所示界面，随后就进入了囿-1 启动时的界面2. 工作界面Proteus ISIS的工作界面是一种标准的Windows界面，如囿-2所示。

包括：标题栏、主菜单、标准工具栏、绘图工具栏、状态栏、对象选择按钮、预览对象方位控制按钮、仿真进程控制按钮、预览窗口、对象选择器窗口、图形编辑窗口"图-2 Proteus ISIS的工作界 3. 跑马灯实例设访图-3 跑马灯实便①将所需元器件参加到对象选择器窗口。

Picking ponents into the Schematic单击对象选择器按钿，如图-4所示囿-4 添加元器仿/p>11弹出“Pick Devices〞页面，在“Keywords〞输入AT89C，系统在对象库中进展搜索查找，并将搜索结果显示在“Results〞中，如囿-5所示"/p>囿-5 搜索查找元器仿在“Results〞栏中的列表项中，双击“AT89C52”，则可将“AT89C52”添加至对象选择器窗口"接着在“Keywords〞栏中重新输入LED，如下图。

双击“LED-BLUE〞，则可将“LED-BLUE"LED数码箿添加至对象选择器窗口，使用同样的方法，抿0WATT470R电阻添加至对象选择器窗口"经过以上操作，在对象选择器窗口中，已有了AT89C52、LED-BLUE"0WATT470R三个元器件对象，假设单击AT89C52，在预览窗口中，见到AT89C51的实物图，单击其他两个器件，都能浏览到实物图。

此时，我们已注意到在绘图工具栏中的元器件按钿处于选中状态"②放置元器件至图形编辑窗口Placing ponents onto the Schematic在对象选择器窗口中，选中AT89C52，将鼠标置于图形编辑窗口该对象的欲放位置、单击鼠标左键，该对象被完成放置，如囿-6所示。

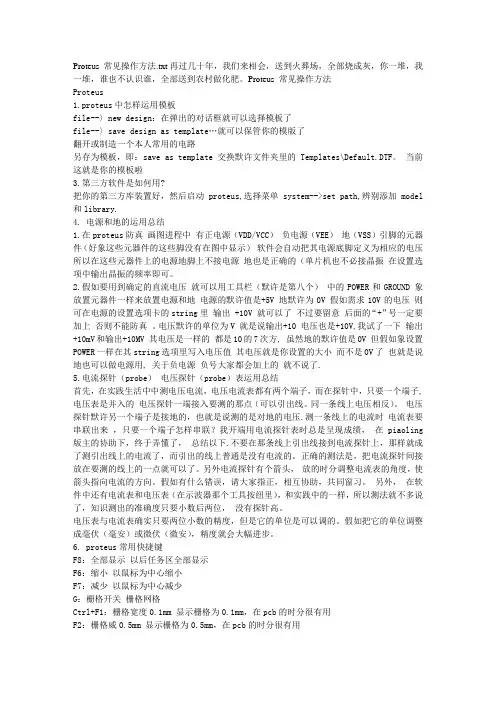

Proteus 常见操作方法.txt再过几十年，我们来相会，送到火葬场，全部烧成灰，你一堆，我一堆，谁也不认识谁，全部送到农村做化肥。

Proteus 常见操作方法Proteus1.proteus中怎样运用模板file--〉new design：在弹出的对话框就可以选择模板了file--〉save design as template…就可以保管你的模版了翻开或制造一个本人常用的电路另存为模板，即：save as template 交换默许文件夹里的Templates\Default.DTF。

当前这就是你的模板啦3.第三方软件是如何用?把你的第三方库装置好，然后启动proteus,选择菜单system-->set path,辨别添加model 和library.4. 电源和地的运用总结1.在proteus防真画图进程中有正电源（VDD/VCC）负电源（VEE）地（VSS）引脚的元器件（好象这些元器件的这些脚没有在图中显示）软件会自动把其电源底脚定义为相应的电压所以在这些元器件上的电源地脚上不接电源地也是正确的（单片机也不必接晶振在设置选项中输出晶振的频率即可。

2.假如要用到确定的直流电压就可以用工具栏（默许是第八个）中的POWER和GROUND 象放置元器件一样来放置电源和地电源的默许值是+5V 地默许为0V 假如需求10V的电压则可在电源的设置选项卡的string里输出 +10V 就可以了不过要留意后面的“+”号一定要加上否则不能防真。

电压默许的单位为V 就是说输出+10 电压也是+10V,我试了一下输出+10mV和输出+10MV 其电压是一样的都是10的7次方, 虽然地的默许值是0V 但假如象设置POWER一样在其string选项里写入电压值其电压就是你设置的大小而不是0V了也就是说地也可以做电源用, 关于负电源负号大家都会加上的就不说了.5.电流探针（probe）电压探针（probe）表运用总结首先，在实践生活中中测电压电流，电压电流表都有两个端子，而在探针中，只要一个端子, 电压表是并入的电压探针一端接入要测的那点（可以引出线。

Proteus常用快捷键及设置方法Proteus是一个广泛使用的电路仿真软件，它可以帮助电子工程师测试和验证电路设计。

为了提高使用效率，掌握Proteus的常用快捷键和设置方法非常重要。

本文将详细介绍Proteus的常用快捷键和设置方法，以帮助您更好地使用Proteus。

Proteus常用快捷键在Proteus中，常用的快捷键可以帮助用户快速完成任务。

下面是一些常用的快捷键：•Ctrl + N: 新建电路•Ctrl + O: 打开电路•Ctrl + S: 保存电路•Ctrl + Z: 撤销上一个操作•Ctrl + Y: 恢复上一次操作•Ctrl + A: 全选元件和连线•Ctrl + D: 复制选中的元件和连线•Ctrl + X: 剪切选中的元件和连线•Ctrl + V: 粘贴元件和连线•Ctrl + G: 将选中元件和连线分组•Ctrl + U: 解散选中元件和连线的分组•Ctrl + F: 查找元件•Ctrl + H: 替换元件•Ctrl + E: 打开库编辑器•Ctrl + R: 运行仿真•Ctrl + T: 停止仿真•Ctrl + P: 打印仿真结果这些快捷键可以帮助您快速完成Proteus中的各种操作，提高工作效率。

设置方法Proteus还有一些设置方法可以让用户更好地使用软件。

下面是一些设置方法的详细介绍：1. 元件对齐方式设置在Proteus中，用户经常需要对多个元件进行对齐。

默认的对齐方式是左对齐。

如果您需要修改对齐方式，可以按照以下步骤进行操作：1.选中需要对齐的元件。

2.单击右键，选择“对齐方式”。

3.在弹出的菜单中选择想要的对齐方式，如“左对齐”、“右对齐”、“上对齐”、“下对齐”、“水平居中”或“垂直居中”。

这样，您就可以根据需要选择不同的对齐方式，方便您更好地布置元件。

2. 网格设置在Proteus中，可以设置网格大小，以便更好地布置元件。

如果您需要修改网格大小，可以按照以下步骤进行操作：1.单击“选项”菜单。

Proteus 软件应用（一） Proteus制版流程：绘制原理图--电器规则检测--生成网络表--将网络表导入ARES—系统参数设置--绘制PCB板框的大小--选则自动布局--设计规则管理器设置【POWER:T25,V50 SIGNAL:T10,V40 】--布线（自动或手动）--自动调整 --PCB 敷铜--PCB输出【输出--Gerber输出--设置相应层，输出--Gerber视图--可查看刚才输出的文件】。

（二）库元件说明（三）虚拟仿真工具：【激励源】：DC 直流信号发生器SINE 正玄波信号发生器PULSE 脉冲发生器EXP 锯齿波发生器SFFM 单频绿发生器PWLIN 分段线性激励源FILE FILE信号发生器AUDIO 音频信号发生器DSTATE 数字单稳态逻辑电平发生器 DEDGE 数字单边沿信号发生器DPULSE 单周期数字脉冲发生器DCLOCK 数字时钟信号发生器DPATTERN 数字模式信号发生器【虚拟仪器】：OSCILLOSCOPE 示波器LODIC ANALYSER 逻辑分析仪 COUNTER TIMERE 计数/定时器 VIRTUAL TERMINAL 虚拟终端 SPI DEBUGGER SPI调试器I2C DEBUGGER I2C调试器DC AMMETER 直流电流表AC VOLTMETER 交流电压表AC AMMETER 交流电流表【图表仿真】：ANALOGUE 模拟波形DIGITAL 数字波形MIXED 模数混合波形FREQUENCY 频绿响应TRANSFER 转移特性分析NOISE 噪声波形DISTORTION 失真分析FOURIER 傅里叶分析AUDIO 音频分析INTERACTIVE 交互分析CONFORMANCE 一至性分析DC SWEEP 直流扫描AC SWEEP 交流扫描（四）模版设置：1、隐藏《TEXT》单击菜单栏上的“模版”——》“设置设计默认值”菜单，在弹出的窗口中将“显示隐藏文本（Show hidden text?）”栏后面的对勾取消掉即可。

proteus使用方法
Proteus是一种电子设计自动化软件工具，常用于电路设计、模拟和调试。

以下是使用Proteus的一般步骤：
1. 安装和启动Proteus：下载并安装Proteus软件，然后启动程序。

2. 创建新项目：打开Proteus，创建一个新项目，并选择所需的电路设计类型（如原理图设计、PCB布局等）。

3. 添加组件：在项目中添加所需的电路组件，可以从库中选择现有的组件，也可以自定义组件。

4. 连接组件：使用适当的连接线将组件连接在一起，以构建所需的电路电路。

5. 编辑组件属性：根据需要，可以编辑每个组件的属性，如名称、值、类型等。

6. 仿真设置：选择仿真设置并进行必要的配置，如仿真参数、步进时间、输入信号等。

7. 运行仿真：运行仿真以验证电路的功能和性能，可以观察输入输出信号、波形和图表。

8. 误差分析和调试：如果仿真结果与预期有差异，可以使用内置的调试工具来分析和解决问题。

9. PCB设计（可选）：如果需要制作电路板，可以使用Proteus的PCB布局工具进行设计，在布局完成后，可进行电路板的追踪、铺铜、生成制造文件等。

10. 输出和导出：完成电路设计和仿真后，可以输出电路图、仿真结果、制造文件等。

请注意，此为一般的Proteus使用步骤，具体操作可能因个人需求和版本差异而略有不同。

建议参考Proteus的官方文档和教程，以获得更详细和专业的指导。

Proteus 7.8使用教程作者：Zong_Yang目录一proteus7.8的安装 (1)二proteus7.8的使用 (14)附件元件库元件名称及中英对照 (29)版本V1.0 新建文件说明：文中很多名词不一定为官方名词，而是本人根据自己的理解为方便描述使用，如有不恰当之处，还望谅解。

一proteus7.8的安装文件下载路径：/s/1dDlU2m1本章节介绍proteus7.8的安装和破解过。

sp2的安装环境为：windows7旗舰版注意:安装的文件路径必须是英文的,不可以出现中文,否则即便是安装完成了,也打不开,要重新安装.1.首先把下载下来的压缩包解压。

看到有这几个文件。

双击图1-1中红框文件，开始安装。

注意在“破解”文件夹里的文件杀毒软件会判为病毒，会将其删除（若已被杀软删除，还原之，不行就重新下载）。

所以建议安装的时候将杀毒软件暂时关闭。

该破解程序并非病毒。

图1- 1 解压后的文件2.然后可以看到图1-2的画面，点击“next”。

图1-2 开始安装画面3.然后点击“Yes”。

下文都会详细地，如此一步一步地讲解。

请耐心，不要出错。

图1-3 协议同意4.这里选择“Use a locally installed Licence Key”(其实是默认选择了的，不用改)。

点“Next”。

图1-4 选择许可证文件位置5.若你的机子是第一次安装proteus，就会出现下面图1-5这个画面。

点“Next”。

若不是第一次装，也就是以前装过（包括低版本，即使已经卸载），应该会出现图1-13的画面。

请检查。

若是，则请跳至第12步。

图1- 5 许可证文件未找到。

6.此时出现图1-6，点击红框处“Browse For Key File”图1-6 浏览许可证文件7.找到你一开始解压的文件夹。

里面只会看到一个文件：LICENCE.lxk，如图1-7所示。

双击该文件。

图1-7 浏览许可证文件。

8.然后应该出现图1-8画面。

Proteus的打开及基本操作Proteus ISIS是英国Labcenter公司开发的电路分析与实物仿真软件。

它运⾏于Windows操作系统上，可以仿真、分析(SPICE)各种模拟器件和集成电路，该软件的特点是：①实现了单⽚机仿真和SPICE电路仿真相结合。

具有模拟电路仿真、数字电路仿真、单⽚机及其外围电路组成的系统的仿真、RS232动态仿真、I2C调试器、SPI调试器、键盘和LCD系统仿真的功能；有各种虚拟仪器，如⽰波器、逻辑分析仪、信号发⽣器等。

②⽀持主流单⽚机系统的仿真。

⽬前⽀持的单⽚机类型有：68000系列、8051系列、AVR系列、PIC12系列、PIC16系列、PIC18系列、Z80系列、HC11系列以及各种外围芯⽚。

③提供软件调试功能。

在硬件仿真系统中具有全速、单步、设置断点等调试功能，同时可以观察各个变量、寄存器等的当前状态，因此在该软件仿真系统中，也必须具有这些功能；同时⽀持第三⽅的软件编译和调试环境，如Keil C51 uVision2等软件。

④具有强⼤的原理图绘制功能。

总之，该软件是⼀款集单⽚机和SPICE分析于⼀⾝的仿真软件，功能极其强⼤。

本章介绍Proteus ISIS软件的⼯作环境和⼀些基本操作。

⼀、进⼊Proteus ISIS 双击桌⾯上的ISIS 6 Professional图标或者单击屏幕左下⽅的“开始”→“程序”→“Proteus 6 Professional” →“ISIS 6 Professional”，出现如图1-1所⽰屏幕，表明进⼊Proteus ISIS集成环境。

图1-1 启动时的屏幕⼆、⼯作界⾯Proteus ISIS的⼯作界⾯是⼀种标准的Windows界⾯，如图1-2所⽰。

包括：标题栏、主菜单、标准⼯具栏、绘图⼯具栏、状态栏、对象选择按钮、预览对象⽅位控制按钮、仿真进程控制按钮、预览窗⼝、对象选择器窗⼝、图形编辑窗⼝。

图1-2 Proteus ISIS的⼯作界⾯三、基本操作图形编辑窗⼝在图形编辑窗⼝内完成电路原理图的编辑和绘制。

Proteus常见操作方法Proteus是一种功能强大的电子电路设计和仿真软件，主要用于原型设计、调试和验证电子电路的工作原理。

在Proteus中，你可以创建电子电路原型，模拟电路的行为，并且进行一系列的测试和调试。

下面是Proteus常见的一些操作方法。

1. 创建电路图：在Proteus中，你可以创建电路图形来表示电子电路的连接和组件关系。

要创建电路图，请打开Proteus并点击“New Schematic”按钮。

然后，你可以从左侧的元件库中选择所需的组件，并将其拖放到电路图中。

使用电子元件图标将元件连接起来，以形成所需的电路连接。

2. 设置元件属性：在Proteus中，你可以对每个元件设置不同的属性。

例如，你可以设置电阻的阻值，电容的电容值等。

要设置元件属性，请右键单击元件，并选择“Properties”选项。

在打开的对话框中，你可以设置元件的各种属性。

3. 连接元件：在Proteus中，你可以使用连线工具将不同的元件连接在一起。

要连接元件，请选择连线工具，然后单击第一个元件的连接点。

接下来，单击第二个元件的连接点，以建立连接。

4. 仿真电路：Proteus还提供了一个功能强大的仿真引擎，可以模拟电路的行为。

要进行电路仿真，请单击工具栏上的“Run Simulation”按钮。

然后，Proteus将模拟你的电路，并显示其行为。

你可以在仿真引擎的控制面板上设置仿真参数和观察模拟结果。

5. 添加仪器：在仿真过程中，你可以将不同的仪器添加到电路中，以观察电路的行为。

在Proteus中，有各种各样的仪器可供选择，如示波器、谱仪和逻辑分析仪等。

要添加仪器，请单击工具栏上的“AddInstru ment”按钮。

然后，从仪器库中选择所需的仪器，并将其添加到电路中。

6. 进行调试：Proteus提供了强大的调试功能，可帮助你找到电路中的故障和错误。

要进行调试，请单击工具栏上的“Debug”按钮。

然后，Proteus将执行电路，并在出现错误时自动停止。

实验八Proteus仿真软件使用方法1.实验目的：（1）了解Proteus仿真软件的使用方法。

（2）了解51单片机编程器Keil与Proteus仿真软件的联用方法。

2.实验要求：通过讲授和操作练习，学会正确使用Proteus仿真软件及Keil编程及其联合调试。

3.实验容：（1）Proteus 仿真软件介绍Proteus 软件是由英国LabCenter Electronics 公司开发的EDA工具软件，由ISIS和ARES 两个软件构成，其中ISIS是一款便捷的电子系统仿真平台软件，ARES是一款高级的布线编辑软件。

它集成了高级原理布线图、混合模式SPICE电路仿真、PCB设计以及自动布线来实现一个完整的电子设计。

通过Proteus ISIS软件的VSM(虚拟仿真技术), 用户可以对模拟电路、数字电路、模数混合电路，以及基于微控制器的系统连同所有外围接口电子元器件一起仿真。

图8-1是Proteus ISIS的编辑窗口：图8-1 ISIS的编辑界面图中最顶端一栏是“标题栏”，其下的“File View Edit ……”是“菜单栏”，再下面的一栏是“命令工具栏”，最左边的一栏是“模式选择工具栏”；左上角的小方框是“预览窗口”，其下的长方框是“对象选择窗口”，其右侧的大方框是“原理图编辑窗口”。

选择左侧“模式选择工具栏”中的图标，并选择“对象选择窗口”中的P按钮，就会出现如图8-2的元器件选择界面：图8-2 元器件库选择界面在元器件列表框中点击你需要的器件类型（例如：电阻-Resistors,单片机芯片-MicroprocessorICs, LED-Optoelectronics）或在左上角的关键字（Keywords）框中输入你需要的器件名称的关键字（如：信号源- Clock, 运放- CA3140等），就会在图8-2中间的大空白框列出你所需的一系列相关的元件。

此时，你可用鼠标选中你要的元件，则图8-2右上角的预览框会显示你所要元件的示意图，若就是你要的元器件，则点击OK按钮，该元器件的名称就会列入位于图8-1左侧的“对象选择窗口”中（参见图1左侧下方框）。
