proteus-ISIS-仿真详细教程

Proteus 仿真软件介绍与使用说明导读：Proteus 软件是常用的EDA 工具软件，用于单片机等数字电路仿真。

Proteus 分为两个版本：ISIS 和ARES，前面的主要用于仿真设计，后面的用户PCB 电路板设计。

Proteus 软件是英国Labcenter electronics 公司出版的EDA 工具软件。

常用于单片机等数字电路仿真，分为ISIS 和ARES 两个程序，前者用于仿真，后者用于设计PCB。

我们常使用ISIS 仿真软件，其界面如下图。

打开Proteus ISIS，会默认新建一个空白文档，我们也可以通过菜单File-New Design-Default 来新建。

点击按钮P(见下图方框处)，我们可以打开元件库，添加需要的元件。

在搜索框中输入89C52，就能找到AT89C52 单片机(由于没有STC单片机，我们使用完全兼容的AT 系列单片机代替即可)。

选择需要的器件，点击OK 按钮即可将其添加到DEVICES 一栏。

在DEVICES 栏中选定需要的器件型号，然后在屏幕中间的空白区域点击，就可以添加元件到我们的电路设计图中。

然后用鼠标单击连接导线，单片机最小系统的电路图就能画出来了。

电路画完之后，双击单片机，弹出如下窗口，在Program File 中，我们选择我们编译完成的HEX 程序文件(后面将会介绍HEX 文件)，就可以运行程序了。

另外，Proteus 在实际使用中，单片机即使不连接最小系统，即省略电源、晶振、复位电路，仍然能正常工作。

细心的读者可能已经发现，下图中Program File 的下一栏是Clock Frequency，即时钟频率，实际上在这里单片机的时钟正是由这个参数设定的，而和电路中连接的晶振并没有关系。

电路连接好并设置好相关参数后，我们可以运行按钮来仿真电路，运行的时候，程序就会模拟真实电路运作的情况。

我们可以看到LED 的亮灭、数码管和LCD 显示字符、电机的转动，听到蜂鸣器的响声等;还可以使用示波器、电压表电流表、逻辑分析仪等虚拟仪器来协助我们进行电路和程序的设计;调试程序的时候，利用Proteus 进行分析，非常方便。

第3章 Proteus ISIS电路仿真Proteus ISIS电路仿真是指利用其提供的库元件及相应的数据模型，通过计算和分析表示当前设计电路工作状态的一种手段。

通过仿真能使电路原理图像实物一样“运行”起来，可以提前验证设计思路是否合理，元件及参数选择是否正确，流程及程序设计是否可靠。

本章将对Proteus ISIS电路仿真进行详细介绍。

3.1电路仿真基础Proteus ISIS电路仿真包括两种不同的仿真方式：交互式仿真和基于图表的仿真。

两种仿真方式详细说明如下：•交互式仿真：又称为实时仿真，用来检验用户设计的电路是否能够正常工作。

交互式仿真利用Proteus ISIS提供的虚拟仪器实时监控仿真电路状态变化，可以实时直观地反映当前电路运行状态。

•基于图表的仿真：又称为非实时仿真，用来研究电路的工作状态及进行细节测量。

基于图表的仿真是一个将电路仿真过程和结果观测分开的过程，仿真结果被输出到Proteus ISIS提供的图表工具中，可以在仿真完成之后进行分析。

电路仿真工具包括虚拟仪器、探针、激励源、图表等，其详细说明如下：•虚拟仪器（Virtual Instruments）：是实际电路仪器的软件虚拟化版本，可以用于观测电路的运行状况，包括示波器、逻辑分析仪等。

•探针（Probe）：用于记录所连接网络的状态。

Proteus ISIS提供了电压探针（V oltage Probe）和电流探针（Current Probe）两种探针工具，置于电路中可以用于采集和测量放置点电压或者电流信号。

•激励源（Generator）：Proteus ISIS提供了多种形式的激励源，在激励源模式下，用户可以在元件选择窗口中进行设置。

此类元件属于有Array源元件，可以在Active库中找到。

•图表（Graph）：图表分析可以对仿真结果进行直观的分析。

更为重要的是，图表分析能够在仿真过程中放大一些需要特别观察的部分，进行一些细节上的分析。

Proteus仿真软件使用方法第二部分 Proteus ISIS快速入门一、简介Proteus软件是一款强大的单片机仿真软件，对于单片机学习和开发帮助极大。

Proteus ISIS是英国Labcenter公司开发的电路分析与实物仿真软件。

它运行于Windows操作系统上，可以仿真、分析(SPICE)各种模拟器件和数字集成电路，包括单片机。

在国内由广州的风标电子技术有限公司代理。

在单片机课程中我们主要利用它实现下列功能:1、绘制硬件原理图，并设置元件参数。

2、仿真单片机及其程序以及外部接口电路，验证设计的可行性与合理性，为实际的硬件实验做好准备。

3、如有必要可以利用它来设计电路板。

总之，该软件是一款集单片机和SPICE分析于一身的仿真软件，可以实现从构想到实际项目完成全部功能。

这里介绍Proteus ISIS软件的工作环境和一些基本操作，实现初学者入门。

至于更加详细的使用，请参考软件的帮助文件和其他有关书籍，还可以到网上找到许多参考资料。

二、界面介绍双击桌面上的ISIS 7 Professional图标或者单击屏幕左下方的“开始”?“程序”?“Proteus 7 Professional” ?“ISIS 7 Professional”，出现如图2-1所示屏幕，表明进入Proteus ISIS集成环境。

图2-1 Proteus ISIS集成环境进入之后的界面类似如图2- 2 所示。

图中已经标注各个部分的作用，我们现在就使用软件提供的功能进行工作。

图2-2 ISIS主窗口三、一个小项目的设计过程1、建立新项目启动软件之后，首先，新建一个项目:点击菜单:File?New Design，如图2-3所示，即可出现如图2-4所示的对话框，以选择设计模板。

一般选择A4图纸即可，点击OK，关闭对话框，完成设计图纸的模板选择，出现一个空白的设计空间。

图2-3 新设计图2-4 选模板这时设计名称为 UNTITLED (未命名)，你可以点击菜单 file?save design 来给设计命名。

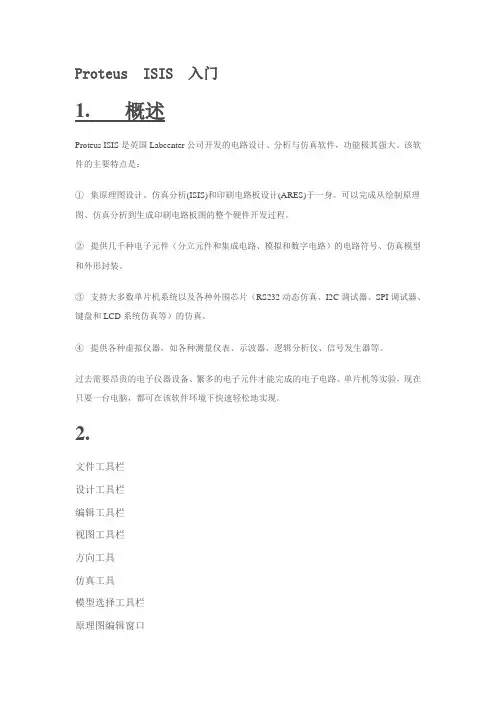

Proteus ISIS 入门1. 概述Proteus ISIS是英国Labcenter公司开发的电路设计、分析与仿真软件，功能极其强大。

该软件的主要特点是：①集原理图设计、仿真分析(ISIS)和印刷电路板设计(ARES)于一身。

可以完成从绘制原理图、仿真分析到生成印刷电路板图的整个硬件开发过程。

②提供几千种电子元件（分立元件和集成电路、模拟和数字电路）的电路符号、仿真模型和外形封装。

③支持大多数单片机系统以及各种外围芯片（RS232动态仿真、I2C调试器、SPI调试器、键盘和LCD系统仿真等）的仿真。

④提供各种虚拟仪器，如各种测量仪表、示波器、逻辑分析仪、信号发生器等。

过去需要昂贵的电子仪器设备、繁多的电子元件才能完成的电子电路、单片机等实验，现在只要一台电脑，都可在该软件环境下快速轻松地实现。

2.文件工具栏设计工具栏编辑工具栏视图工具栏方向工具仿真工具模型选择工具栏原理图编辑窗口预览窗口对象列表对象挑选按钮对象选择器原理图设计与仿真(ISIS)界面简介2.1 预览窗口（The Overview Window）：它具有两个功能：1、当你在元件列表中选择一个元件时，它会显示该元件的预览图；2、当你的鼠标焦点落在原理图编辑窗口时（即放置元件到原理图编辑窗口后或在原理图编辑窗口中点击鼠标后），它会显示整张原理图的缩略图，并会显示一个绿色的方框，你可用鼠标改变绿色的方框的位置，从而改变原理图的可视范围。

2.2 原理图编辑窗口（The Editing Window）：用来绘制原理图。

蓝色方框内为可编辑区，元件要放到它里面。

注意，这个窗口是没有滚动条的，你可通过预览窗口来改变原理图的可视范围，或shift+鼠标移动到窗口边框来实现滚动。

2.3 菜单栏File-文件操作：新建、打开、保存、打印等View-查看：控制界面元素的显示、放大、缩小等Edit-编辑：对象的查找、编辑、剪贴；操作的撤销恢复Library-库：元件的制作和元件库的管理Tools-工具：布线、电气检查、元件清单、电路板设计等工具Design-设计：设计图纸的标题和说明；父子电路的切换等；Graph-图表Source-源程序Debug-调试：Template-System-系统：Help-帮助：2.4 工具栏IsIs的除了通过菜单操作外，使用工具栏上的工具按钮操作更加便捷。

实验八 Proteus仿真软件使用方法1.实验目得:（1）了解Proteus仿真软件得使用方法。

(2)了解51单片机编程器Keil与Proteus仿真软件得联用方法。

2.实验要求:通过讲授与操作练习,学会正确使用Proteus仿真软件及Keil编程及其联合调试。

3.实验内容:(1)Proteus 仿真软件介绍Proteus 软件就是由英国LabCenter Electronics 公司开发得EDA工具软件,由ISIS与ARES两个软件构成,其中ISIS就是一款便捷得电子系统仿真平台软件,ARES就是一款高级得布线编辑软件。

它集成了高级原理布线图、混合模式SPICE电路仿真、PCB设计以及自动布线来实现一个完整得电子设计。

通过Proteus ISIS软件得VSM(虚拟仿真技术), 用户可以对模拟电路、数字电路、模数混合电路,以及基于微控制器得系统连同所有外围接口电子元器件一起仿真。

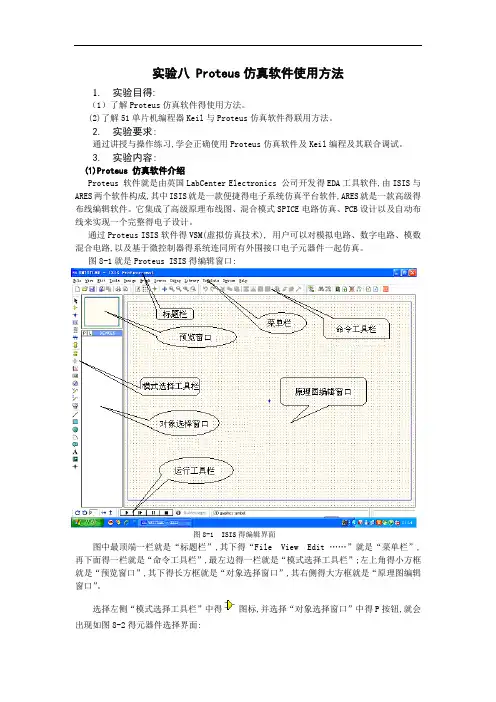

图8-1就是Proteus ISIS得编辑窗口:图8-1 ISIS得编辑界面图中最顶端一栏就是“标题栏”,其下得“File View Edit ……”就是“菜单栏”,再下面得一栏就是“命令工具栏”,最左边得一栏就是“模式选择工具栏”;左上角得小方框就是“预览窗口”,其下得长方框就是“对象选择窗口”,其右侧得大方框就是“原理图编辑窗口”。

选择左侧“模式选择工具栏”中得图标,并选择“对象选择窗口”中得P按钮,就会出现如图8-2得元器件选择界面:图8-2 元器件库选择界面在元器件列表框中点击您需要得器件类型(例如:电阻-Resistors,单片机芯片-MicroprocessorICs, LED-Optoelectronics)或在左上角得关键字(Keywords)框中输入您需要得器件名称得关键字(如:信号源 - Clock, 运放 - CA3140等),就会在图8-2中间得大空白框列出您所需得一系列相关得元件。

此时,您可用鼠标选中您要得元件,则图8-2右上角得预览框会显示您所要元件得示意图,若就就是您要得元器件,则点击OK按钮,该元器件得名称就会列入位于图8-1左侧得“对象选择窗口”中(参见图1左侧下方框)。

目录第1章Proteus ISIS简介 (1)第2章Proteus ISIS编辑环境 (2)第3章Proteus ISIS原理图输入 (3)3.1 Proteus ISIS原理图输入的可视工具介绍 (3)3.2 在Proteus ISIS原理图编辑窗口查找元件 (4)3.3 放置元件 (9)3.4 连线 (14)3.4.1 无模式连线 (14)3.4.2 自动连线模式 (14)3.4.3 动态光标显示 (14)3.5 元件标签 (17)3.5.1 编辑元件标签 (17)3.5.2 移动元件标签 (18)3.6 器件标注 (18)3.6.1 属性分配工具（PAT） (19)3.6.2 全局标注器 (20)第4章Proteus ISIS 8086仿真 (21)4.1 在Proteus ISIS中输入电路原理图 (21)4.2 在Proteus中设置外部代码编译器 (22)4.3 添加源代码，选择编译器。

(24)4.4 仿真调试 (26)4.4.1 调试模式 (26)4.4.2 设置断点 (27)第1章Proteus ISIS简介Proteus是英国Labcenter公司开发的电路分析与实物仿真及印制电路板设计软件，它可以仿真、分析各种模拟电路与集成电路。

软件提供了大量模拟与数字元器件及外部设备，各种虚拟仪器，特别是它具有对单片机及其外围电路组成的综合系统的交互仿真功能。

Proteus 7主要由ISIS和ARES两部分组成，ISIS的主要功能是原理图设计及与电路原理图的交互仿真，ARES 主要用于印制电路板的设计。

本手册介绍如何利用Proteus ISIS输入电路原理图、利用外部编译器编译8086汇编程序并进行基于8086微处理器的VSM 仿真。

Proteus 7可以在以下操作系统中使用：注意，Proteus软件也可能能在Windows 98，NT, Millennuium等合法Windows 系统中使用，只不过Labcenter和Microsoft都已经不再对此提供技术支持服务。

Proteus仿真软件教程目录第一章概述 (2)一、进入Proteus ISIS (2)二、工作界面 (3)三、基本操作 (3)图形编辑窗口 (3)预览窗口（The Overview Window） (4)对象选择器窗口 (5)图形编辑的基本操作 (5)参考1 (10)参考2作原理图仿真调试 (12)四、实例一 (16)电路图的绘制 (17)KeilC与Proteus连接调试 (26)五、实例二 (30)使用元件工具箱 (30)使用状态信息条 (30)使用对话框 (30)使用仿真信息窗口 (30)关闭Proteus ISIS (30)四、菜单命令简述 (31)主窗口菜单 (31)表格输出窗口(Table)菜单 (33)方格输出窗口(Grid)菜单 (33)Smith圆图输出窗口(Smith)菜单 (33)直方图输出窗口(Histogram)菜单 (33)第二章基于51的PID炉温度调节器的硬件设计及仿真（未完成）34第一章概述Proteus ISIS是英国Labcenter公司开发的电路分析与实物仿真软件。

它运行于Windows操作系统上，可以仿真、分析(SPICE)各种模拟器件和集成电路，该软件的特点是：①实现了单片机仿真和SPICE电路仿真相结合。

具有模拟电路仿真、数字电路仿真、单片机及其外围电路组成的系统的仿真、RS232动态仿真、I2C调试器、SPI 调试器、键盘和LCD系统仿真的功能；有各种虚拟仪器，如示波器、逻辑分析仪、信号发生器等。

②支持主流单片机系统的仿真。

目前支持的单片机类型有：68000系列、8051系列、AVR系列、PIC12系列、PIC16系列、PIC18系列、Z80系列、HC11系列以及各种外围芯片。

③提供软件调试功能。

在硬件仿真系统中具有全速、单步、设置断点等调试功能，同时可以观察各个变量、寄存器等的当前状态，因此在该软件仿真系统中，也必须具有这些功能；同时支持第三方的软件编译和调试环境，如Keil C51 uVision2等软件。
