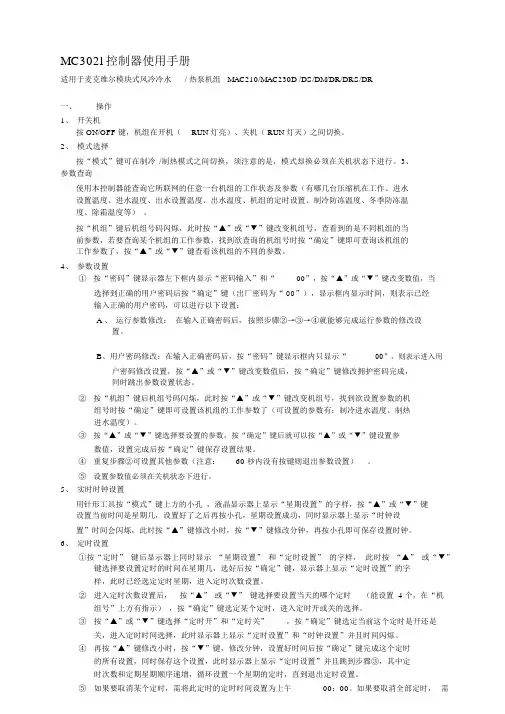

MC302l 控制器使用手册适用于麦克维尔模块式风冷冷水/ 热泵机组MAC210/MAC230D /DS/DM/DR/DRS/DR一、操作1、开关机按 ON/OFF 键，机组在开机（RUN 灯亮）、关机（ RUN 灯灭）之间切换。

2、模式选择按“模式”键可在制冷/制热模式之间切换，须注意的是，模式却换必须在关机状态下进行。

3、参数查询使用本控制器能查询它所联网的任意一台机组的工作状态及参数（有哪几台压缩机在工作、进水设置温度、进水温度、出水设置温度、出水温度、机组的定时设置、制冷防冻温度、冬季防冻温度、除霜温度等）。

按“机组”键后机组号码闪烁，此时按“▲”或“▼”键改变机组号，查看到的是不同机组的当前参数，若要查询某个机组的工作参数，找到欲查询的机组号时按“确定”键即可查询该机组的工作参数了，按“▲”或“▼”键查看该机组的不同的参数。

4、参数设置①按“密码”键显示器左下框内显示“密码输入”和“00”，按“▲”或“▼”键改变数值，当选择到正确的用户密码后按“确定”键（出厂密码为“ 00”），显示框内显示时间，则表示已经输入正确的用户密码，可以进行以下设置：A 、运行参数修改：在输入正确密码后，按照步骤②→③→④就能够完成运行参数的修改设置。

B、用户密码修改：在输入正确密码后，按“密码”键显示框内只显示“00”，则表示进入用户密码修改设置，按“▲”或“▼”键改变数值后，按“确定”键修改拥护密码完成，同时跳出参数设置状态。

②按“机组”键后机组号码闪烁，此时按“▲”或“▼”键改变机组号，找到欲设置参数的机组号时按“确定”键即可设置该机组的工作参数了（可设置的参数有：制冷进水温度、制热进水温度）。

③按“▲”或“▼”键选择要设置的参数，按“确定”键后就可以按“▲”或“▼”键设置参数值，设置完成后按“确定”键保存设置结果。

④重复步骤②可设置其他参数（注意：60 秒内没有按键则退出参数设置）。

⑤设置参数值必须在关机状态下进行。

麦克维尔MAC风冷模块式冷水机组—控制面板操作说明麦克维尔MAC风冷模块式冷水机组—控制面板操作说明1 开关机·按ON/OFF键，机组在开机(RUN灯亮)、关机(RUN灯灭)之间切换。

2 模式选择·按“模式”键可在制冷/制热模式之间切换，须注意的是，模式切换必须在关机状态下进行，这样对压缩机能起到一定的保护作用。

3 参数查询·使用本控制器能查询它所联网的任意一台机组的工作状态及参数（有哪几台压缩机在工作、设定的进水温度、实际进水温度、设定的出水温度、实际出水温度、机组的定时设置、制冷防冻温度、冬季防冻温度、除霜温度等）。

·按“机组”键后机组号码闪烁，此时按“▲”或“▼”键改变机组号，查看到的是不同机组的当前参数，若要查询某个机组的工作参数，找到欲查询的机组号时按“确定”键即可查询该机组的工作参数了，按“▲”或“▼”键查看该机组的不同的参数。

4 参数设置按“机组”键后机组号码闪烁，此时按“▲”或“▼”键改变机组号，找到欲设置参数的机组号时按“确定”键即可设置该机组的工作参数了(可设置的参数有：制冷进水温度、制冷出水温度、制热进水温度、制热出水温度、防冻温度、除露点A温度、除露点B温度、除霜温度)。

(password:55)按“▲”或“▼”键选择要设置的参数，按“确定”键后就可以按“▲”或“▼”键设置参数值，设置完成后按“确定”键保存设置结果。

重复步骤②可设置其它参数。

5 实时时钟设置·用针形工具按“模式”键上方的小孔，液晶显示器上显示“星期设置”的字样，按“▲”或“▼”键设置当前时间是星期几，设置好了之后再按小孔，星期设置成功，同时显示器上显示“时钟设置”字样，时间会闪烁，此时按“▲”键修改小时，按“▼”键修改分钟，再按小孔即可保存设置的时钟。

6 定时设置按“定时”键后显示器上同时显示“星期设置”和“定时设置”的字样，此时按“▲”或“▼”键选择要设置定时的时间在星期几，选好后按“确定”键，显示器上显示“定时设置”的字样，此时按“▲”键选择要设置当天的哪个定时（能设置4个，在“机组号”上方有指示）,按“▼”键选择“定时开”或“定时关”，按“确定”键后再按“▲”键修改小时，按“▼”键修改分钟，设置好时间后按“确定”键保存这个定时设置。

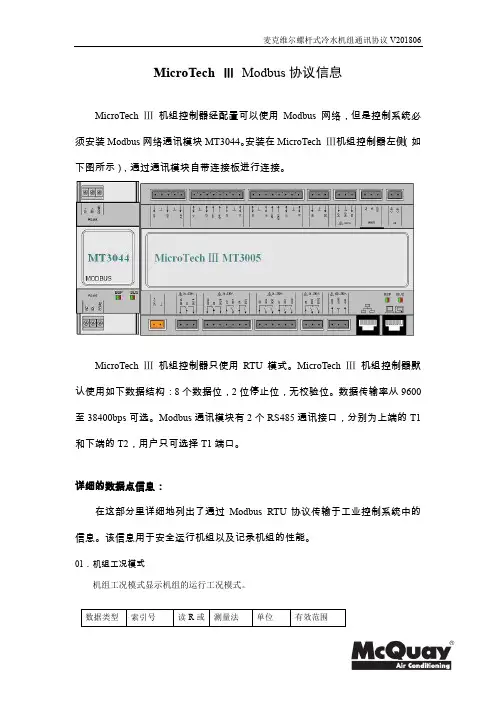

MicroTech ⅢModbus协议信息MicroTech Ⅲ机组控制器经配置可以使用Modbus网络，但是控制系统必须安装Modbus网络通讯模块MT3044。

安装在MicroTech Ⅲ机组控制器左侧（如下图所示），通过通讯模块自带连接板进行连接。

MicroTech Ⅲ机组控制器只使用RTU模式。

MicroTech Ⅲ机组控制器默认使用如下数据结构：8个数据位，2位停止位，无校验位。

数据传输率从9600至38400bps可选。

Modbus通讯模块有2个RS485通讯接口，分别为上端的T1和下端的T2，用户只可选择T1端口。

详细的数据点信息：在这部分里详细地列出了通过Modbus RTU协议传输于工业控制系统中的信息。

该信息用于安全运行机组以及记录机组的性能。

01．机组工况模式机组工况模式显示机组的运行工况模式。

This Data-list provides information about the Modbus Protocol for McQuay MircoTech Ⅲchillers. The MicroTech Ⅲcontroller communicates with the BAS on the basis of module MT3044 configuration, installed at the left side of the main controller as shown below, connected with the connection board together.The MicroTech Ⅲunit controller may be integrated into a serial Modbus RTU mode. The default communication setting of main controller is as the fellow:8 word data bits, 2 word stop bit, no parity bit, 9600~38400bps baud（optional）。

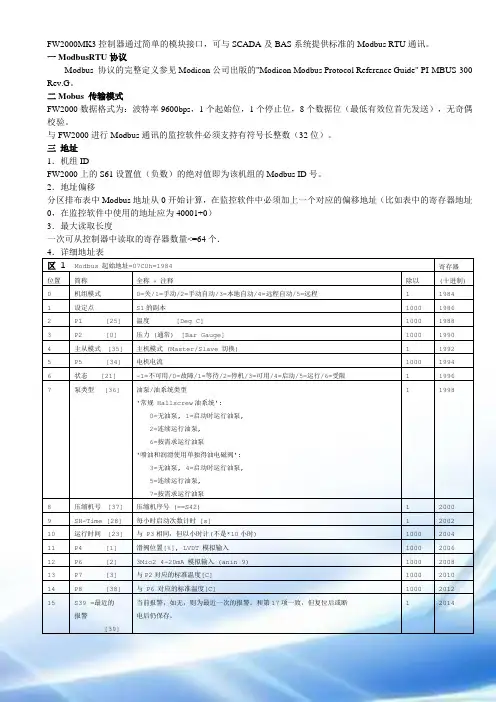

FW2000MK3控制器通过简单的模块接口，可与SCADA及BAS系统提供标准的Modbus RTU通讯。

一ModbusRTU协议Modbus 协议的完整定义参见Modicon公司出版的"Modicon Modbus Protocol Reference Guide" PI-MBUS-300 Rev.G。

二Mobus 传输模式FW2000数据格式为：波特率9600bps，1个起始位，1个停止位，8个数据位（最低有效位首先发送），无奇偶校验。

与FW2000进行Modbus通讯的监控软件必须支持有符号长整数（32位）。

三地址1．机组IDFW2000上的S61设置值（负数）的绝对值即为该机组的Modbus ID号。

2．地址偏移分区排布表中Modbus地址从0开始计算，在监控软件中必须加上一个对应的偏移地址（比如表中的寄存器地址0，在监控软件中使用的地址应为40001+0）3．最大读取长度一次可从控制器中读取的寄存器数量<=64个．4．详细地址表区 1 Modbus 起始地址=07C0h=1984寄存器位置简称全称 + 注释除以(十进制)0 机组模式0=关/1=手动/2=手动自动/3=本地自动/4=远程自动/5=远程 1 19841 设定点S1的副本1000 19862 P1 [25] 温度 [Deg C] 1000 19883 P2 [0] 压力 (通常) [Bar Gauge] 1000 19904 主从模式 [35] 主机模式 (Master/Slave 切换) 1 19925 P5 [34] 电机电流1000 19946 状态 [21] -1=不可用/0=故障/1=等待/2=停机/3=可用/4=启动/5=运行/6=受限 1 19967 泵类型 [36] 油泵/油系统类型'常规 Hallscrew油系统':0=无油泵, 1=启动时运行油泵,2=连续运行油泵,6=按需求运行油泵'喷油和润滑使用单独得油电磁阀':3=无油泵, 4=启动时运行油泵,5=连续运行油泵,7=按需求运行油泵1 19988 压缩机号 [37] 压缩机序号 (==S42) 1 20009 SH-Time [28] 每小时启动次数计时 [s] 1 200210 运行时间 [23] 与 P3相同，但以小时计(不是*10小时) 1000 200411 P4 [1] 滑阀位置[%], LVDT 模拟输入1000 200612 P6 [2] 3Mio2 4-20mA 模拟输入 (anin 9) 1000 200813 P7 [3] 与P2对应的标准温度[C] 1000 201014 P8 [38] 与 P6 对应的标准温度[C] 1000 201215 S39 =最近的报警[39] 当前报警，如无，则为最近一次的报警。
