下载文档原格式
1、刚性屋面防水层：1、将硅质防水剂掺入细石混凝土内，在拍实的找坡层直接做刚性防水板块，板块为1.5m×1.5m,纵横分格,缝内嵌入密封胶,省去找平层,成为找平层、防水层、保护层、三合为一的刚性防水屋面。
2、找坡层：采用适拍实C7.5炉渣混凝土或适度拍实的水泥珍珠岩。
3、水簸箕、水落管做成封闭式的。
4、刚性防水屋面的施工：保温找坡层施工应放线找坡，使落水口、水簸箕口处在最低位置，适度拍实保温找坡层，以保证防水层平整度，屋面坡度应大于2%，天沟、檐沟纵向坡度应大于1%。
5、放置分格条：为将防水板块断开，减少B型密封胶用量，纵横间距1.5m放置半缝铁分格条；R角处间距1.5m放置弧形分格条；为避免防水板块热胀时隆起，纵横间距12~21m放一道全缝木分格条。
女儿墙附近必须放一全缝分格条，分格条应放线排列，留T字缝。
防水层板块厚度为40mm。
6、现浇刚性防水板块：（1）施工前应在保温找坡层上洒水湿润基层。
（2）应采用强度为细石混凝土现场浇制，硅防水剂掺量为水泥用量的10%，碎石粒径为5~15mm，施工水灰比不大于0.55。
（3）刚性防水板块强度达70%时，即可用防水密封胶进行嵌缝施工。
（4）施工前用钢丝刷将分格缝两壁水泥浮浆打掉。
施工时先用毛刷在分格缝两刷密封胶，要连续刷，不允许有漏刷或不刷底涂的地方，大约30min后，待底涂胶干后，开始注密封胶。
第一次浇灌缝深的1/2~3/5，用Φ4铁丝做成小钩在缝内来回划抹两遍，使密封胶粘到两壁上，晾干。
第二次浇灌密封胶必须在第一次灌缝完24h以上在浇灌，第二次要浇灌满，使胶面高出板面。
不允许一次浇灌满。
7、注意事项：（1）水泥为32.5普通硅酸盐或硅酸盐水泥。
碎石含泥量不得超过1%，中砂或粗砂含泥量不得超过2%。
（2）板块养护初期不得上人。
（3）每个板块混凝土必须一次浇灌完成。
（4）压光时不得在表面洒水、加水泥净浆或撒干水泥。
（5）防水层完工后禁止破坏防水层。
刚性防水屋面工程施工工艺————————————————————————————————作者：————————————————————————————————日期：刚性防水屋面工程施工工艺1 总则1．1 适用范围本工艺标准适用于防水等级为I～Ⅲ级的屋面防水层。
1．2编制参考标准及规范(1)《屋面工程质量验收规范》 GB 50207-2002(2)《建筑工程施工质量验收统一标准》 GB 50300-20012 术语(1)基层处理剂：为了增强防水材料与基层之间的粘结力，在防水层施工之前，预先涂刷在基层上的涂料。
(2)分格缝：屋面找平层、刚性防水层、刚性保护层上预先留设的缝。
刚性保护层在表面上做成V型槽，称为表面分格缝。
(3)改性沥青密封材料：用沥青为基料，用适量的合成高分子聚合物进行改性，加入填充料和其他化学助剂配制而成的膏状密封材料。
(4)合成高分子密封材料：以合成高分子材料为主体，加入适量的化学助剂、填充料和着色剂，经过特定的生产工艺加工而成的膏状密封材料。
3 基本规定(1)刚性防水层中细石混凝土中不得使用火山灰水泥；当采用矿渣硅酸盐水泥时，应采用减少泌水性的措施，混凝土的强度等级不应低于C20。
(2)刚性防水层与立墙及突出屋面结构等交接处，均应做柔性密封处理；刚性防水层与基层间宜设置隔离层。
(3)混凝土中掺加膨胀剂、减水剂、防水剂等外加剂时，应按配合比准确计量，投料顺序得当，并应用机械搅拌，机械振捣。
(4)刚性防水层应设置分格缝，分格缝内应嵌填密封材料。
(5)细石混凝土防水层的厚度不应小于40mm。
4 施工准备4．1 技术准备(1)根据设计图纸及相关施工验收规范编制施工方案(或作业指导书)。
(2)按照施工方案(或作业指导书)要求做好技术、安全交底。
4．2材料要求(1)混凝土水灰比不应大于O.55，每立方米混凝土水泥用量不得少于330kg，含砂率宜为35%～40%；灰砂比宜为1：2～1：2.5；混凝土采用机械搅拌，搅拌时间不应少于2min，补偿收缩混凝土连续搅拌时间不应少于3min。
刚性防水屋面施工工艺适用范围本工艺标准主要有适用于普通细石混凝土防水屋面、补偿收缩混凝土防水屋11∶2;各24mm;34其他：当防水层采用钢纤维混凝土时、块体或粉状材料时,各类材料亦应按工程需要量一次备足,以保证防水层连续施工;施工机具刚性防水层主要施工设备和工具如下：施工工艺流程1细石混凝土刚性防水层的施工由细石混凝土或掺入减水剂、防水剂等非膨胀性外加剂的细石混凝土浇筑成的防水混凝土统称为普通细石混凝土防水层;用于屋面,称之为普通细石混凝土屋面;常用的防水剂主要有：三氯化铁、三乙醇氨、有机硅等;其抗渗原理是防水剂加入混凝土中后,即形成不溶性胶体化合物,用来堵塞毛细孔隙和减少毛细管通路,增加混凝土的密实性从而提高其抗渗性;,并落实;;;小时内无雨；施工作业时间内无五级以上大风;②工艺流程：③操作要点：a、找平层、隔离层施工如下表：注：各种找平隔离层的表面坡度与屋面设计排水坡度一致;找平层隔离层施工完毕后,应注意加强保护；混凝土运输不能直接在隔离层表面进行,应采取垫板等措施；绑扎钢筋时不得扎破表面；浇捣混凝土时更不能损坏隔离层; b、防水层的施工：绑扎钢筋网片：钢筋或钢丝要调直,不得有弯曲、锈蚀和油污;钢筋网片绑扎或点焊成型,绑扎钢筋端头应做弯钩,搭接长度必须大于30 倍钢筋直径,冷拔低碳钢丝的搭接长度必须大于250mm;钢筋网片的铁丝应弯到主筋下,防止丝头露出混凝土表面引起锈蚀,形成渗漏点;焊接成型时搭接长度不应小于25 倍钢～再按分30mm,;也可固定木条;要求尺寸、位置正确;浇筑防水层混凝土：混凝土搅拌时应按设计配合比投料,各种原材料必须称量准确;运送混凝土的器具应严密,不可漏浆；运送过程中应防止混凝土分层离析；料车不能直接在找平层、隔离层和已绑扎好的钢筋网片上行走;混凝土的浇捣应按先远后近、先高后低的原则,逐个分格进行;一个分格缝内的混凝土必须一次浇捣完成,不得留施工缝;手推车内的混凝土应先倒在铁板上,再用铁锹铺设,不能直接往隔离层上倾倒;如用浇灌斗吊运时,倾倒高度不应高于1 米,且分散倒于屋面,不能过于集中致象,不收600mm符合排水要求;待收水初凝后,取出分格条,用铁抹子进行第一次抹光,并用水泥砂浆修补分格缝边缘的缺损部分,使之平直整齐;终凝前进行第二次抹光,使混凝土表明平整、光滑、无抹痕;抹光时不得在表面洒水、撒干水泥或加水泥浆;必要时还应进行第三次抹光;混凝土终凝一般在浇筑后12～24 小时后即应进行养护;一般可采用淋水或覆盖草帘、砂、锯末等,使其保持充分的湿润,有条件时可采用蓄水养护;养护时间不得少于14 天,养护期间不得上人踩踏,避免防水层受到损坏;屋面泛水应严格按设计要求施工,如设计无明确要求时,墙体迎水面的泛水高度不应小于240mm,非迎水面不宜小于180mm;通气管等迎水面泛水高度不小于;,再用以免盖瓦粘结过牢,当防水层热胀冷缩时被拉裂;盖瓦应从上往下进行,每片瓦的搭接尺寸不少于30mm,檐口处伸出亦不少于30mm;当反口高度较低时,可在反口顶部座灰,使盖瓦离开防水表面一定距离;灌缝和嵌缝施工参照密封防水施工部分;质量标准主控项目1.细石混凝土的原材料质量及配合比,必须符合设计要求,检查出厂合格证、质量检验报告和计量措施；2.细石混凝土防水层不得有渗漏或积水现象;3.1.;2.3.4.1.2.施工操作过程中,注意在铺设混凝土时要保护好电气等设备暗管;3.不得在屋面上堆放材料及其他物品;4.不得在屋面上熬制沥青等易燃物;安全与环境1.混凝土浇筑前,应先检查电线是否破损,开关是否符合要求;2.操作振动器人员,必须戴胶皮手套,以防触电;3.屋面临边应有护栏及竖挂安全网进行围挡;4.操作工人进岗前应进行三级安全教育;5.6.7.8.1.出入口,2.3.在分格缝、变形缝处应断开,其保护层厚度不应小于10～35mm;4.细部构造、分格缝、泛水、变形缝、伸出屋面管道防水构造祥见细部构造;屋面泛水与屋面防水一次做成,泛水高度不应低于250mm;5.细石混凝土防水层施工的温度不得低于5℃和高于35℃;质量记录1.水泥的合格证及现场的复试报告；2.现浇混凝土试压块试压记录；3.分项工程质量验评记录;。
刚性防水层施工工艺标准刚性防水层施工工艺标准1范围本工艺标准适用于防水等级为〜级的屋面防水；不适用于设有松散材料保温层的屋面以及受较大震动或冲击的和坡度大于15％的建筑物面。
2施工准备2.1材料及主要机具2.1.1细石混凝土应采用硅酸盐水泥和普通硅酸盐水泥，粗骨料含泥量不应大于1％，细骨料含泥量不应大于2％。
2.1.2细石混凝土所用水泥砂石水混凝土外加剂及钢材应符合标准规定，其中水泥钢材应有产品合格证，出厂检验报告，并经现场抽样复验合格方可使用。
2.1.3混凝土配合比要求：混凝土水灰比不应大于0.55；每立方米混凝土水泥用量不得少于330kg；含砂率宜为35%〜40%；灰砂比宜为12〜12.5；混凝土强度等极不应低于C20。
2.1.4细石混凝土所用嵌缝密封材料应符合设计和规范要求，材料进场应有出厂合格证，并按下列规定，复验合格方可使用。
1改性石油沥青密封材料按同一规格品种每2t为一批，不足2t 按一批进行抽检。
2合成高分子密封材料按同一规格品种每1t为一批，不足1t按一批进行抽检。
3改性石油沥青密封材料应检耐热度低温柔性拉伸粘结性施工度。
4合成高分子密封材料应检拉伸粘结性柔性。
2.1.5主要机具：漆桶计量设备混凝土搅拌机平板振动器混凝土水平垂直运输机械钢抹子清缝机吹尘器胶泥搅拌机温度计空压泵钢丝切断钳钢丝扳手电动或手动嵌缝枪刮刀。
2.2作业条件2.2.1基层表面平整坚实，无起砂裂缝松动等现象，平整度用2m 直尺检查，最大空隙不大于5mm,突出部位过渡平滑。
2.2.2刚性防水层与基层间隔离层施工完毕，并办理交接验收手续。
2.2.3材料已运至现场，经检查质量符合要求，数量满足需要，贮存符合规定，密封材料存放远离火源热源。
2.2.4试验室根据实际材料情况，通过试验提出细石混凝土施工配合比。
2.2.5机具设备经检查，满足施工要求。
2.2.6防水层施工气温宜为5〜35,预计在防水层混凝土硬化前有大雨负温烈日暴晒等情况，均不得施工。
刚性防水屋面施工工艺及要求一、施工前准备工作1.完成防水设计方案，包括屋面结构、屋面材料、工艺流程和材料要求等。
2.准备好所需的施工材料和工具，包括刚性防水材料、胶粘剂、喷涂设备、施工机具等。
3.对屋面进行清洁和检查，确保屋面平整，无明显的起伏、裂缝、污渍和其他障碍物。
二、刚性防水屋面施工工艺1.打底处理：涂覆底涂料，提高刚性防水层与屋面基层的粘结强度。
2.固定将刚性防水板焊接在屋面上，并确保板与板之间的焊接密封。
3.接缝处理：对于板与板之间的接缝，使用专用的胶带或胶粘剂进行密封处理，确保无水渗漏。
4.涂覆面涂料：在刚性防水板表面涂覆一层面涂料，增强材料的稳定性和抗紫外线能力。
5.防风固定：使用专用的固定件将刚性防水层固定在屋面上，确保其在强风环境下不会受到损坏。
6.排水系统安装：根据需要安装屋面排水系统，确保雨水可以顺利地从屋面排出。
三、刚性防水屋面施工要求1.施工环境：施工现场应保持干燥，无积水和明火，避免施工材料受潮和燃烧。
2.施工温度：施工过程中的环境温度应在5℃以上，材料的温度不能低于10℃，以确保材料的粘结性能和施工质量。
3.施工厚度：刚性防水层的施工厚度应符合设计要求，一般要求保证刚性防水层的良好防水效果，通常要求在2mm-4mm之间。
4.施工质量：施工过程中要注意施工工艺的每个环节，确保焊接牢固、接缝密封和涂覆均匀。
施工完成后，要进行密封性能测试，以确保刚性防水层的防水性能达到设计要求。
5.验收和保养：刚性防水层施工完成后，应进行验收。
验收合格后，要定期检查和保养，及时发现和修复损坏的部分，以延长刚性防水层的使用寿命。
综上所述，刚性防水屋面施工工艺及要求关系到建筑物屋面的防水效果和使用寿命。
准备工作要充分，施工过程要注意细节，质量要可靠，验收和保养要及时，以确保刚性防水屋面的有效防水效果。
同时，施工过程中要严格按照设计要求和施工规范进行操作，确保施工质量和施工安全。
本工程为某住宅小区的刚性防水屋面施工项目，屋面面积为2000平方米，屋面坡度为2%，屋面结构为现浇钢筋混凝土屋面板。
根据设计要求，屋面防水等级为二级，防水层采用细石混凝土防水层。
二、施工准备1. 施工图纸及规范：熟悉施工图纸，了解屋面防水设计要求，掌握《屋面工程技术规范》（GB50207-2012）等相关规范。
2. 材料准备：细石混凝土、水泥、砂、钢筋、防水剂、隔离层材料、密封材料等。
3. 施工设备：混凝土搅拌机、振捣器、水平仪、线锤、切割机、喷枪、滚筒等。
4. 人员组织：成立屋面防水施工班组，明确各工种人员职责。
三、施工工艺1. 基层处理（1）清理屋面：将屋面清扫干净，不得有任何杂物。
（2）修补裂缝：对屋面裂缝进行修补，采用水泥砂浆或聚合物水泥砂浆进行封闭。
（3）找平层施工：根据设计要求，采用1:3水泥砂浆找平层，厚度为30mm，找平层表面平整度要求控制在5mm以内。
2. 隔离层施工（1）隔离层材料：根据设计要求，选用合适的隔离层材料，如干铺无纺布、塑料薄膜等。
（2）隔离层施工：在细石混凝土防水层与基层之间设置隔离层，施工时注意避免钢筋破坏防水层。
3. 细石混凝土防水层施工（1）混凝土配合比：根据设计要求，确定细石混凝土的配合比，确保混凝土强度和密实度。
（2）混凝土浇筑：采用平板振捣器进行振捣，确保混凝土密实，无气泡。
（3）混凝土养护：混凝土浇筑完成后，应及时进行养护，保持混凝土表面湿润，养护时间不少于7天。
4. 细部构造处理（1）天沟、檐沟、水落口等部位：采用细石混凝土防水层进行加强处理，确保防水效果。
（2）变形缝、伸出屋面管道等部位：采用密封材料进行嵌填，确保密封效果。
四、施工质量控制1. 材料质量控制：严格按照设计要求选用材料，确保材料质量合格。
2. 施工过程控制：严格执行施工规范，确保施工质量。
3. 验收标准：按照《屋面工程技术规范》（GB50207-2012）等相关规范进行验收。
五、施工安全措施1. 人员安全：施工人员必须佩戴安全帽、安全带等防护用品，确保施工安全。

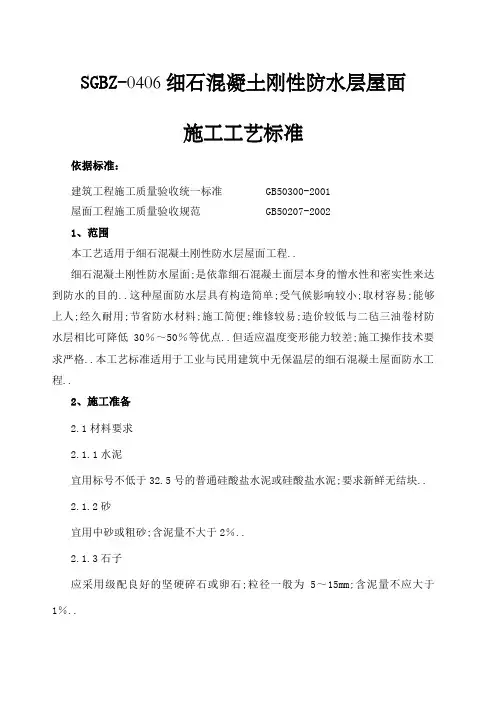

SGBZ-0406 细石混凝土刚性防水层屋面施工工艺标准依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《屋面工程施工质量验收规范》GB50207-20021、范围本工艺适用于细石混凝土刚性防水层屋面工程。
细石混凝土刚性防水屋面，是依靠细石混凝土面层本身的憎水性和密实性来达到防水的目的。
这种屋面防水层具有构造简单，受气候影响较小，取材容易，能够上人，经久耐用，节省防水材料，施工简便，维修较易，造价较低 ( 与二毡三油卷材防水层相比可降低30％～50％) 等优点。
但适应温度变形能力较差，施工操作技术要求严格。
本工艺标准适用于工业与民用建筑中无保温层的细石混凝土屋面防水工程。
2、施工准备2.1 材料要求2.1.1水泥宜用标号不低于32.5 号的普通硅酸盐水泥或硅酸盐水泥，要求新鲜无结块。
2.1.2砂宜用中砂或粗砂，含泥量不大于2％。
2.1.3石子应采用级配良好的坚硬碎石或卵石，粒径一般为5～ 15mm，含泥量不应大于1％。
2.1.4钢丝宜采用Φb4冷拔低碳钢丝，应符合有关现行国家标准的规定，并应有出厂质量合格证。
2.1.5外加剂常用 UEA微膨胀剂、木质素磺酸钙减水剂，应符合有关现行国家标准的规定，并应有出厂质量合格证。
2.1.6嵌缝油膏常用聚氯乙烯胶泥和建筑防水沥青油膏，其质量应符合有关现行国家标准的规定，并有出厂合格证。
2.1.7盖缝材料宜用玛蹄酯粘贴油毡条或防水冷胶料粘贴玻璃布，其质量应符合有关现行国家标准的规就 j2.1.8隔离层材料一般采用干铺卷材，涂刷废机油加滑石粉、乳化沥青，抹纸筋灰、麻刀灰等。
2.2 主要机具设备2.2.1机械设备混凝土搅拌机、小型平板振动器、井架带卷扬机或塔吊等。
2.2.2主要工具铁抹子、木抹子、木刮板、平锹、手推胶轮车、笤帚、水桶、斧子、锤子、铲刀、油刷、油锅、油桶及油壶、铁滚筒等。
2.3 作业条件2.3.1屋面结构层及找平层已施工完毕，并办理交接验收手续。
刚性防水屋面工程施工工艺本章适用于防水等级为I～Ⅲ级的屋面防水：不适用于设有松散材料保温层的屋面以及受较大震动或冲击的和坡度大于15％的建筑屋面。
对于刚性屋面要结合实际情况，宜采用刚柔结合的施工方法进行施工。
7.1 材料要求7.1.1细石混凝土不得使用火山灰质水泥；当采用矿渣硅酸盐水泥时，应采用减少泌水性的措施。
粗骨料含泥量不应大于1%，细骨料含泥量不应大于2%。
7.1.2 混凝土水灰比不应大于0.55；每立方米混凝土水泥用量不得小于330kg；含砂率宜为35％～40％；灰砂比宜为1：2～1：2.5；混凝土强度等级不应低于C 20。
7.1.3混凝土中掺加的外加剂应有合格证明，并做现场复试后方可使用。
外加剂按配合比准确计量，投料顺序得当，并应使用机械搅拌，机械振捣。
7.2 主要机具混凝土搅拌机、手推车、小水桶、半截桶、铁锹（平锹）、木刮杠、水平（准）尺、木拍子、扫帚、钢丝刷、凿子、锤子、低压照明灯等。
7.3 作业条件7.3.1 已施工完的结构层、找平层、隔汽层、保温层、隔离层办理完验收手续，伸出屋面的机房、水池、烟囱等已按设计施工完毕。
7.3.2 基层清理干净，已洒水冲洗、湿润，在女儿墙面四周弹好水平控制线，找好泛水及标高。
7.3.3 伸出屋面的水管、风管等已安装，并在四周预留分格缝，以便嵌缝；管根部位应用细石混凝土填塞密实，将管根固定。
7.3.4 夜晚作业时，应落实好照明设施；雨季施工时，应尽量安排在晴天施工，施工时环境温度应在5℃～35℃之间，避免在负温度或烈日爆晒下施工。
7.4 操作工艺7.4.1细石混凝土刚性防水层。
1 工艺流程：2隔离层施工。
隔离层可选用干铺卷材、砂垫层、低标号砂浆等材料。
干铺卷材隔离层做法：在找平层上干铺一层卷材，卷材的接缝均匀粘牢，表面涂刷两道石灰水或掺10％水泥的石灰浆以防止日晒卷材发软，待隔离层干燥有一定强度后进行防水层施工。
低强度等级砂浆隔离层采用粘土砂浆或石灰砂浆施工。
刚性防水屋面施工方法一、一般技术要求刚性防水屋面包括普通细石混凝土防水屋面、补偿收缩混凝土防水屋面和钢纤维混凝土防水屋面。
二、材料（1）普通细石混凝土采用普通硅酸盐水泥或硅酸盐水泥，不使用火山灰质硅酸盐水泥。
（2）防水层内配置的钢筋网采用冷拔低碳钢丝。
（3）混凝土粗骨料最大粒径不大于15mm，含泥量不大于1%；细骨料采用中砂，含泥量不大于2％。
（4）补偿收缩混凝土使用的膨胀剂，按施工图纸的要求通过工艺试验选择，工艺试验成果提交监理人批准。
（5）钢纤维混凝土使用的钢纤维规格及其掺量符合施工图纸的要求，并通过工艺试验选择，工艺试验成果提交监理人。
钢纤维表面不得有油污或其他妨碍钢纤维与水泥浆黏结的杂质，钢纤维内的黏连团片、表面锈蚀及杂质等，不超过钢纤维质量的l丝。
三、刚性防水层施工1、一般要求：（1）刚性混凝土找平层施工，符合相关规定；（2）各种刚性混凝土材料按设计或试验配比准确计量，投料顺序得当，并使用机械搅拌和机械振捣；（3）在刚性防水层混凝土浇筑前，完成被浇筑混凝土覆盖部位的密封材料嵌填；在浇筑后，完成刚性防水层分隔缝、屋面与垂直墙体之间的留缝，以及其他缝隙的密封材料嵌填；（4）刚性混凝土浇筑后的养护时间不少于14天；养护期内，屋面不得上人：（5）刚性防水层分隔缝嵌填密封材料后，按施工图纸的要求加设保护层；（6）根据施工图纸的要求完成屋面结构缝及其他细部构造处的卷材或涂膜保护层的铺设后，做好收头和密封。
2、刚性混凝土防水层的浇筑及其混凝土分格缝：（1）普通细石混凝土的拌制时间不少于2min，补偿收缩混凝土不少于3min，钢纤维混凝土的搅拌时间比普通细石混凝土延长1～2min；（2）混凝土运输过程中避免拌和物离析，如产生离析或坍落度损失，可加入相同水灰比的水泥砂浆进行二次搅拌，严禁直接加水搅拌；（3）浇筑钢纤维混凝土时，通过试验选择搅拌时间，保证钢纤维分布的均匀性和连续性，浇筑后的混凝土表面不得有钢纤维露出；（4）刚性防水层分格缝纵横间距符合施工图纸的要求；普通细石混凝土和补偿收缩混凝土分格缝纵横间距不大于6m，钢纤维混凝土分格缝的间距不大于l0m；（5）刚性防水层的分格条安装位置准确，切割深度符合设计要求；起条时，不得损坏分格缝处的混凝土；。
刚性防水屋面工程施工工艺与质量标准7．1 总 则7．1．1 适用范围本工艺标准适用于防水等级为工～Ⅲ级的屋面防水层。
7．1．2 编制参考标准及规范(1)《屋面工程质量验收规范》 GB 50207—2002(2)《建筑工程施工质量验收统一标准》 GB 50300--20017．2 术 语(1)基层处理剂：为了增强防水材料与基层之间的粘结力，在防水层施工之前，预先涂刷在基层上的涂料。
(2)分格缝：屋面找平层、刚性防水层、刚性保护层上预先留设的缝。
刚性保护层在表面上做成V型槽，称为表面分格缝。
(3)改性沥青密封材料：用沥青为基料，用适量的合成高分子聚合物进行改性，加入填充料料和其他化学助剂配制而成的膏状密封材料。
(4)合成高分子密封材料：以合成高分子材料为主体，加入适量的化学助剂、填充料和着色剂，经过特定的生产工艺加工而成的膏状密封材料。
7．3 基本规定(1)刚性防水层中细石混凝土中不得使用火山灰水泥；当采用矿渣硅酸盐水泥时，应采用减少泌水性的措施，混凝土的强度等级不应低于C20。
(2)刚性防水层与立墙及突出屋面结构等交接处，均应做柔性密封处理；刚性防水层与基层间宜设置隔离层。
(3)混凝土中掺加膨胀剂、减水剂、防水剂等外加剂时，应按配合比准确计量，投料顺序得当，并应用机械搅拌，机械振捣。
(4)刚性防水层应设置分格缝，分格缝内应嵌填密封材料。
(5)细石混凝土防水层的厚度不应小于40mm。
7．4 施工准备7．4．1 技术准备(1)根据设计图纸及相关施工验收规范编制施工方案(或作业指导书)。
(2)按照施工方案(或作业指导书)要求做好技术、安全交底。
7．4．2材料要求(1)混凝土水灰比不应大于o．55，每立方米混凝土水泥用量不得少于330kg，含砂率宜为35％～40%；灰砂比宜为1：2～1：2．5；混凝土采用机械搅拌，搅拌时间不应少于2min，补偿收缩混凝土连续搅拌时间不应少于3min。
(2)水泥宜采用普通硅酸盐水泥或硅酸盐水泥，不得采用火山灰质水泥，强度等级不低于32．5级；石子最大粒径不宜超过 15mm，含泥量不应大于l％，应有良好的级配；砂子应采用中砂或粗砂，粒径在0．3～0．5mm，含泥量不应大于2％。
(3)采用直径4~6mm、间距为100~200mm的双向钢筋网片，也可采用冷拔低碳钢丝，网片应采用绑扎或电焊制作，在分格缝处断开，绑扎钢筋的搭接长度满足搭接要求，其保护层不应小于lOmm。
(4)细石混凝土宜掺入膨胀剂、减水剂、防水剂等外加剂，应根据不同品种的使用范围、技术要求选定，按照配合比准确计量，投料顺序得当。
细石混凝土应用机械充分搅拌均匀，坍落度控制在30~50mm，达到密实以提高其防水性能。
(5)用于密封处理的密封材料应具有弹塑性、粘结性、耐候性以及防水、气密性和耐疲劳性，如改性沥青嵌缝油膏、聚氨酯类和硅酮类等合成高分子密封材料。
质量要求应符合规范和设计规定，其储存、保管应避免日晒、雨淋，避开火源，防止碰撞。
7．4．3主要机具主要机具见表7．4．3。
主要机具 表7.4.37．4．4作业条件(1)现浇整体式钢筋混凝土屋面，结构层表面应平整、坚实，必须进行蓄水试验，当发现有裂缝、渗漏等缺陷时，必须进行封闭和防锈处理。
(2)预制钢筋混凝土屋面板不得有外部损伤和缺陷，凡有局部轻微缺陷者，应在吊装前修补好；预制板应安装平稳，板缝应大小一致，板缝宽度上口不小于30mm，下口不小于20mm对板缝呈上窄下宽或宽度大于50mm的，应加设构造钢筋；相邻板面高差不大于10mm。
(3)采用细石混凝土灌缝时，应在灌缝前清理板缝，并刷水泥素灰，用钢丝吊托底模，分次浇筑水泥砂浆和细石混凝土。
混凝土应浇捣密实，不得有蜂窝麻面等缺陷，高度应与板面平齐。
(4)所有出屋面的管道、设备或预埋件均应安装完毕，检验合格，并做好防水处理。
(5)找平层应平整、压实、抹光，使其具有一定的防水能力。
(6)细石混凝土防水层施工温度宜在5~30℃，应避免在负温或烈日暴晒下施工。
7．5材料和质量要点7．5．1材料的关键要求细石混凝土中不得使用火山灰水泥；混凝土水灰比不应大于0．55；每立方米混凝土水泥用量不得少于330kg；含砂率宜为35％～40 %；灰砂比宜为1：2～1：2．5；混凝土强度等级不应低于C20。
7．5．2技术关键要求混凝土中掺加外加剂的品种、数量必须依照外加剂性能进行选配，并按配合比准确计量，投料顺序得当。
7．5．3质量关键要求混凝土的原材料配合比必须符合设计要求；细石混凝土防水层不得出现渗漏或积水现象。
7．5．4职业健康安全关键要求混凝土工、抹灰工必须是经过培训持有有效上岗证的人员；屋面四周必须有安全防护栏杆或脚手架。
7．5．5环境关键要求混凝土搅拌、运输、浇筑过程中不得污染其他部位。
7．6 施工工艺7．6．1 工艺流程7．6．2操作工艺(1)基层处理1)刚性防水层的基层宜为整体现浇钢筋混凝土板或找平层，应为结构找坡或找平层找坡，此时为了缓解基层变形对刚性防水层的影响，在基层与防水层之间设隔离层。
2)基层为装配式钢筋混凝土板时，板端缝应先嵌填密封材料处理。
3)刚性防水层的基层为保温屋面时，保温层可兼做隔离层，但保温层必须干燥。
4)基层为柔性防水层时，应加设一道无纺布做隔离层。
(2)做隔离层1)在细石混凝土防水层与基层之间设置隔离层，依据设计可采用于铺无纺布、塑料薄膜或者低强度等级的砂浆，施工时避免钢筋破坏防水层，必要时可在防水层上做砂浆保护层。
2)采用低强度等级的砂浆的隔离层表面应压光，施工后的隔离层应表面平整光洁，厚薄一致，并具有一定的强度。
在浇筑细石混凝土前，应做好隔离层成品保护工作，不能踩踏破坏，待隔离层干燥，并具有一定的强度后，细石混凝土防水层方可施工。
(3)分格缝设置原则细石混凝土防水层的分格缝，应设在变形较大和较易变形的屋面板的支承端、屋面转折处、防水层与突出屋面结构的交接处，并应与板缝对齐，其纵横间距应控制在6m以内。
(4)粘贴安放分格缝木条1)分格缝的宽度应不大于40mm，且不小于1Omm，如接缝太宽，应进行调整或用聚合物水泥砂浆处理。
2)按分格缝的宽度和防水层的厚度加工或选用分格木条。
木条应质地坚硬、规格正确，为方便拆除应做成上大下小的楔形、使用前在水中浸透，涂刷隔离剂。
3)采用水泥素灰或水泥砂浆固定于弹线位置，要求尺寸、位置正确。
4)为便于拆除，分格缝镶嵌材料也可以使用聚苯板或定型聚氯乙烯塑料分格条，底部用水泥砂浆固定在弹线位置。
(5)绑扎钢筋网片1)钢筋网片可采用φ4～φ6mm冷拔低碳钢丝，间距为100～200mm的绑扎或点焊的双向钢筋网片。
钢筋网片应放在防水层上部，绑扎钢丝收口应向下弯，不得露出防水层表面。
钢筋的保护层厚度不应小于10mm，钢丝必须调直。
2)钢筋网片要保证位置的正确性并且必须在分格缝处断开，可采用如下方法施工：将分格缝木条开槽、穿筋，使冷拔钢丝调直拉伸并固定在屋面周边设置的临时支座上，待混凝土浇筑完毕，强度达到50％时，取出木条，剪断分格缝处的钢丝，然后拆除支座。
(6)浇筑细石混凝土1)混凝土浇筑应按照由远而近，先高后低的原则进行。
在每个分格内，混凝土应连续浇筑，不得留施工缝，混凝土要铺平铺匀，用高频平板振动器振捣或用滚筒碾压，保证达到密实程度，振捣或碾压泛浆后，用木抹子拍实抹平。
2)待混凝土收水初凝后，大约10h左右，起出木条，避免破坏分格缝，用铁抹子进行第一次抹压，混凝土终凝前进行第二次抹压，使混凝土表面平整、光滑、无抹痕。
抹压时严禁在表面洒水、加干水泥或水泥浆。
(7)养护细石混凝土终凝后(12～24h)应养护，养护时间不应少于14d，养护初期禁止上人。
养护方法可采用洒水湿润，也可采用喷涂养护剂、覆盖塑料薄膜或锯末等方法，必须保证细石混凝土处于充分的湿润状态。
(8)分格缝、变形缝等细部构造的密封防水处理1)细部构造①屋面刚性防水层与山墙、女儿墙等所有竖向结构及设备基础、管道等突出屋面结构交接处都应断开，留出30mm的间隙，并用密封材料嵌填密封。
在交接处和基层转角处应加设防水卷材，为了避免用水泥砂浆找平并抹成圆弧易造成粘结不牢、空鼓、开裂的现象，而采用与刚性防水层做法一致的细石混凝土(内设钢筋网片)在基层与竖向结构的交接处和基层的转角处找平并抹圆弧，同时为了有利于卷材铺贴，圆弧半径宜大于 lOOmm，小于150mm。
竖向卷材收头固定密封于立墙凹槽或女儿墙压顶内，屋面卷材头应用密封材料封闭。
②细石混凝土防水层应伸到挑檐或伸人天沟、檐沟内不小于60mm，并做滴水线。
2)嵌填密封材料①应先对分格缝、变形缝等防水部位的基层进行修补清理，去除尘杂物．铲除砂浆等残留物，使基层牢固、表面平整密实、十净干燥，方可进行密封处理。
②密封材料采用改性沥青密封材料或合成高分子密封材料等。
嵌填密封材料时，应先在分格缝侧壁及缝上口两边150mm范围内涂刷与密封材料材性相配套的基层处理剂。
改性沥青密封材料基层处理剂现场配置，为保证其质量，应配比准确，搅拌均匀。
多组份反应固化型材料，配置时应根据固化前的有效时间确定一次使用量，用多少配置多少，未用完的材料不得下次使用。
③处理剂应涂刷均匀，不露底。
待基层处理剂表面干燥后，应立即嵌填密封材料。
密封材料的接缝深度为接缝宽度的0.5～0．7倍，接缝处的底部应填放与基层处理剂不相容的背衬材料，如泡沫棒或油毡条。
④当采用改性石油沥青密封材料嵌填时应注意以下两点a. 热灌法施工应由下向上进行，尽量减少接头，垂直于屋脊的板缝宜先浇灌，同时在纵横交叉处宜沿平行于屋脊的两侧板缝各延伸浇灌150mm，并留成斜槎。
b．冷嵌法施工应先将少量密封材料批刮到缝槽两侧，分次将密封材料嵌填在缝内，用力压嵌密实，嵌填时密封材料与缝壁不得留有空隙，并防止裹人空气，接头应采用斜槎。
⑤采用合成高分子密封材料嵌填时，不管是用挤出枪还是用腻子刀施工，表面都不会光滑平直，可能还会出现凹陷、漏嵌填、孔洞、气泡等现象，故应在密封材料表面干前进行修整。
⑥密封材料嵌填应饱满、无间隙、无气泡，密封材料表面呈凹状，中部比周围低3～5mm。
⑦嵌填完毕的密封材料应保护，不得碰损及污染，固化前不得踩踏，可采用卷材或木板保护。
⑧女儿墙根部转角做法：首先在女儿墙根部结构层做一道柔性防水，再用细石混凝土做成圆弧形转角，细石混凝土圆弧形转角面层做柔性防水层与屋面大面积柔性防水层相连，最后，用聚合物砂浆做保护层。
⑨变形缝中间应填充泡沫塑料，其上放置衬垫材料，并用卷材封盖，顶部应加混凝土盖板或金属盖板。
7．7 质量标准7．7．1 细石混凝土刚性防水层(1)检查数量：按屋面面积每lOOm2 ,抽查一处，每处lOm2，每一层面不应少于3处。
(2)主控项目1)所使用的原材料、外加剂、混凝土配合比防水性能，必须符合设计要求和规程的规定。
