输变电工程电磁环境控制关键技术输变电工程电磁环境控制关键技术随着电力系统的发展，输变电工程在城市和背景环境中的环境影响不容忽视。

电磁环境问题是指电力系统的运行过程中产生的电磁辐射对周围环境和人体健康可能造成的影响。

为了保护环境和人体健康，需要进行电磁环境控制。

本文将介绍输变电工程电磁环境控制的关键技术。

首先是输变电工程的电磁屏蔽技术。

电磁屏蔽是指在电力工程中对电磁波进行屏蔽，限制其辐射范围。

电磁屏蔽技术可以采用金属屏蔽、电磁波转换和防护措施等方法来实现。

金属屏蔽是最常见的一种方法，通过在设备和电线上包裹金属屏蔽材料来进行屏蔽。

电磁波转换是指将电磁波通过转换器转化成其他形式的能量，减少其辐射。

防护措施包括远离电磁辐射源和戴上防护设备等。

这些屏蔽技术可以有效地减少电磁波对周围环境和人体的影响。

其次是输变电工程的电磁辐射监测技术。

电磁辐射监测是指通过监测仪器对输变电工程的电磁辐射进行实时监测和分析。

电磁辐射监测技术可以帮助确定辐射源的强度和频率等参数，评估电磁辐射对周围环境和人体的影响程度，进而确定采取何种措施来控制辐射。

常用的电磁辐射监测技术包括电磁辐射测试仪、电场强度测量仪、频谱分析仪等。

通过这些监测技术可以实现实时监测和分析，为电磁环境控制提供科学依据。

输变电工程还需要进行电磁辐射防护技术的研究。

电磁辐射防护是指通过采取一系列措施来降低电磁辐射对周围环境和人体的影响。

电磁辐射防护技术可以从源头上进行控制，通过改进设备和电力系统的设计来减少辐射。

还可以采取物理防护措施，如设置屏蔽墙和隔离带等来减少辐射的传播。

电磁辐射防护技术的研究对于保护环境和人体健康至关重要。

输变电工程电磁环境控制的关键技术包括电磁屏蔽技术、电磁辐射监测技术和电磁辐射防护技术。

通过这些技术的研究和应用，可以实现对电磁辐射的有效控制，保护环境和人体健康。

加强对这些关键技术的研究和开发具有重要的现实意义。

输变电工程电磁环境控制关键技术【摘要】电磁环境对输变电工程的重要性不容忽视。

本文就输变电工程电磁环境控制关键技术进行了深入探讨。

电磁场对输变电工程的影响是不可忽视的，需要采取相应的防护措施。

电磁辐射防护措施和电磁干扰防范技术需要不断完善，以保障输变电设备的安全运行。

设备与电缆的电磁兼容性设计也至关重要，可以减少电磁干扰对设备造成的影响。

电磁环境监测与评估是确保输变电工程运行稳定的重要手段。

通过不断完善电磁环境控制技术，可以提高输变电工程的安全性和可靠性。

电磁环境控制技术的不断完善是推动输变电工程发展的关键之一。

【关键词】输变电工程、电磁环境控制、关键技术、电磁场影响、电磁辐射防护、电磁干扰防范、兼容性设计、电磁环境监测、评估、技术完善。

1. 引言1.1 输变电工程电磁环境控制关键技术的重要性在现代社会中，输变电工程扮演着至关重要的角色，它是能源传输的关键环节，直接关系到社会经济的稳定运行。

在输变电工程建设运行的过程中，电磁环境控制关键技术的重要性日益凸显。

电磁场对输变电工程的影响不可忽视。

输变电设备和电缆在运行过程中会产生电磁场，如果不加控制，可能会对周围环境和人体健康造成危害。

控制电磁场的辐射范围和强度，对保障周围环境和人员安全至关重要。

电磁辐射防护措施是电磁环境控制的重要一环。

通过合理设计和采取防护措施，可以有效降低输变电设备和电缆的辐射水平，保障周围环境和人员的安全。

电磁干扰防范技术也是电磁环境控制的重要内容。

在输变电工程中，电磁干扰可能影响设备的正常运行，甚至导致设备损坏，因此需要采取相应的技术手段来预防和减少电磁干扰的发生。

设备与电缆的电磁兼容性设计也是关键技术之一。

通过合理设计设备和电缆的结构，可以有效减少电磁干扰和提高设备的抗干扰能力，确保设备正常运行。

电磁环境监测与评估对于电磁环境控制至关重要。

通过对电磁场的监测和评估，可以及时发现问题，采取有效措施进行调整，保障输变电工程的安全运行。

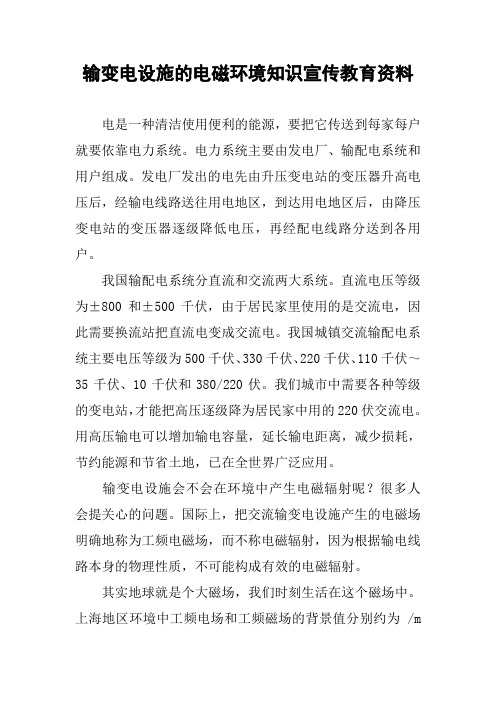

输变电设施的电磁环境知识宣传教育资料电是一种清洁使用便利的能源，要把它传送到每家每户就要依靠电力系统。

电力系统主要由发电厂、输配电系统和用户组成。

发电厂发出的电先由升压变电站的变压器升高电压后，经输电线路送往用电地区，到达用电地区后，由降压变电站的变压器逐级降低电压，再经配电线路分送到各用户。

我国输配电系统分直流和交流两大系统。

直流电压等级为±800和±500千伏，由于居民家里使用的是交流电，因此需要换流站把直流电变成交流电。

我国城镇交流输配电系统主要电压等级为500千伏、330千伏、220千伏、110千伏～35千伏、10千伏和380/220伏。

我们城市中需要各种等级的变电站，才能把高压逐级降为居民家中用的220伏交流电。

用高压输电可以增加输电容量，延长输电距离，减少损耗，节约能源和节省土地，已在全世界广泛应用。

输变电设施会不会在环境中产生电磁辐射呢？很多人会提关心的问题。

国际上，把交流输变电设施产生的电磁场明确地称为工频电磁场，而不称电磁辐射，因为根据输电线路本身的物理性质，不可能构成有效的电磁辐射。

其实地球就是个大磁场，我们时刻生活在这个磁场中。

上海地区环境中工频电场和工频磁场的背景值分别约为 /m和μT。

我们不必担心输变电设施的建设会影响我们的电磁环境，现在该类项目建设时必须进行环境影响评价，采取相关措施保证变电站和输电线路相邻居民住宅工频电场和工频磁场强度分别小于国家《500kV超高压送变电工程电磁辐射环境影响评价技术规范》（HJ/T24-1998）规定的4kV/m 和100μT标准，这个标准是国家已经充分考虑了人体安全的因素。

而且国家还规定项目建成后必须进行竣工环境保护验收，从而最大限度的保护居民生活的环境。

输电线路周边工频电磁场强度大小主要取决于线路电压的高低、导线对地高度等因素。

根据大量监测数据表明，如220千伏输电线路在14米高时，电磁场强度最大值出现在输电线正下方，约为 /m和40μT，已经小于国家标准。

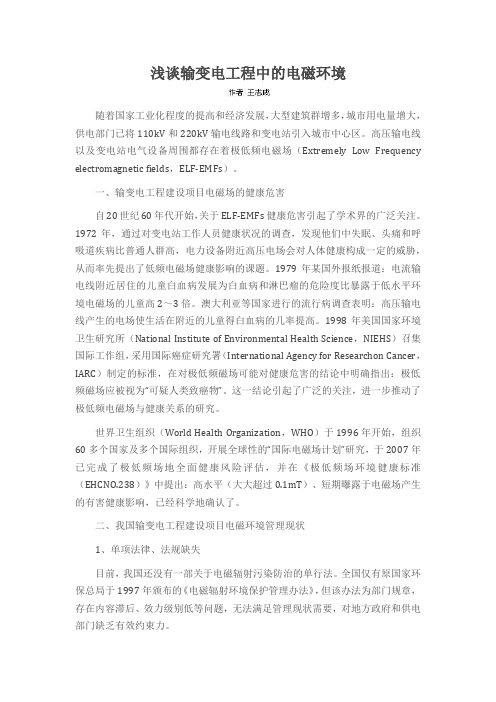

浅谈输变电工程中的电磁环境随着国家工业化程度的提高和经济发展，大型建筑群增多，城市用电量增大，供电部门已将110kV和220kV输电线路和变电站引入城市中心区。

高压输电线以及变电站电气设备周围都存在着极低频电磁场（Extremely Low Frequency electromagnetic fields，ELF-EMFs）。

一、输变电工程建设项目电磁场的健康危害自20世纪60年代开始，关于ELF-EMFs健康危害引起了学术界的广泛关注。

1972年，通过对变电站工作人员健康状况的调查，发现他们中失眠、头痛和呼吸道疾病比普通人群高，电力设备附近高压电场会对人体健康构成一定的威胁，从而率先提出了低频电磁场健康影响的课题。

1979年某国外报纸报道：电流输电线附近居住的儿童白血病发展为白血病和淋巴瘤的危险度比暴露于低水平环境电磁场的儿童高2～3倍。

澳大利亚等国家进行的流行病调查表明：高压输电线产生的电场使生活在附近的儿童得白血病的几率提高。

1998年美国国家环境卫生研究所（National Institute of Environmental Health Science，NIEHS）召集国际工作组，采用国际癌症研究署（International Agency for Researchon Cancer，IARC）制定的标准，在对极低频磁场可能对健康危害的结论中明确指出：极低频磁场应被视为“可疑人类致癌物”。

这一结论引起了广泛的关注，进一步推动了极低频电磁场与健康关系的研究。

世界卫生组织（World Health Organization，WHO）于1996年开始，组织60多个国家及多个国际组织，开展全球性的“国际电磁场计划”研究，于2007年已完成了极低频场地全面健康风险评估，并在《极低频场环境健康标准（EHCNO.238）》中提出：高水平（大大超过0.1mT）、短期曝露于电磁场产生的有害健康影响，已经科学地确认了。

输变电工程电磁环境控制关键技术输变电工程是电力系统中至关重要的组成部分，其在能源传输与分配中起到了至关重要的作用。

而电磁环境控制则是输变电工程中的一个重要方面，它关乎着输电线路的安全稳定运行以及对周边环境和人员的影响。

本文将深入探讨输变电工程电磁环境控制的关键技术，以期为相关领域的研究和应用提供参考。

一、输变电工程电磁环境控制的重要性输变电工程涉及大量的电磁设备和电磁场，其在运行过程中会产生相当的电磁辐射，并且这些辐射会对周围环境和人体健康产生一定的影响。

而随着电力系统的发展和普及，输变电工程的规模和复杂性也在不断增加，这就对电磁环境的控制提出了更高的要求。

对输变电工程的电磁环境进行有效的控制和管理，不仅可以确保电网的安全可靠运行，还可以减小对周边环境和人员的影响，起到了不可替代的作用。

1. 输变电设备的电磁辐射控制技术输变电设备是输变电工程中电磁环境的主要来源，它们在运行过程中会产生不同频率和强度的电磁辐射。

要控制电磁环境，首先就要对输变电设备进行电磁辐射控制。

目前，针对输变电设备的电磁辐射控制技术主要包括以下几个方面：（1）结构设计优化：通过优化输变电设备的结构设计，可以减小设备内部产生的电磁场，从而减小电磁辐射的水平。

（2）材料选择和包覆：采用合适的材料对输变电设备进行包覆，可以有效地屏蔽设备产生的电磁辐射，减小其对周围环境和人员的影响。

（1）线路走向设计：在输电线路的规划和设计过程中，可以通过合理的线路走向设计来避开人口密集地区和环境敏感区域，减小其对周围环境和人员的影响。

（2）导线选型和排布：选择合适类型和规格的导线，并合理排布导线的位置，可以减小输电线路产生的电磁场，减小其对周围环境和人员的影响。

（3）地线设计：合理设计输电线路的地线系统，可以有效地减小线路周围的电磁辐射，保障周围环境和人员的安全。

3. 电磁环境监测技术为了确保输变电工程的电磁环境符合相关标准和规定，需要对其进行实时的监测和控制。

直流输电工程及其电磁环境影响国网电力科学研究院2009年8月直流输电的优点—稳定性能优越—有效限制短路容量—调度、控制性能极为优越—对于长距离大容量输电“经济性显著”—节约走廊，节省占地，有利于可持续发展—抗故障能力强—电容充电电流小目前正在规划建设高压直流输电工程：*向家坝—上海*溪洛渡—浙西*锦屏—苏南*宁东—山东*云南—广东（-400kV已试运行）*德阳—宝鸡已经建成投运的±500kV直流输电工程：*葛洲坝—上海南桥*天生桥—广州*高坡—肇庆*龙泉—政平*江陵—惠州*兴仁-深圳已经建成投运的背靠背换流站工程：*灵宝（西北-华中联网，两侧交流电压分别为330kV和220kV，直流母线电压±120kV）*高岭（华北-东北联网，两侧交流电压为500kV，直流母线电压±150kV）直流输电工程简介常规直流输电系统构成示意图背靠背换流站系统构成示意图直流线路交流滤波场交流滤波场交流线路换流变压器阀厅直流滤波场±800kV换流站示意图阀厅交流滤波场直流滤波场变电站—变压器架空地线极间距极导线常规直流线路导线F塔直流线路交直流线路跨越直流输电工程电磁环境及影响换流站环境影响因子工频电场工频磁场可听噪声无线电干扰合成场空间离子直流磁场无线电干扰可听噪声换流站电磁环境影响因子直流线路附近的离子和电场分布合成场空间离子直流磁场无线电干扰可听噪声直流线路环境影响因子*（环境影响因子之）离子流—直流输电线路导线电晕所产生的离子存在的时间比交流输电线路的长,存在的空间比交流输电线路的广泛*离子电流密度的大小与导线表面电场强度及电晕起始场强有关—直流线路附近的电荷载体可分为以下类型：*悬浮颗粒*小离子—输电线周围的气象条件构成是多种因素决定的* （环境影响因子之）地面合成场—高压直流输电线路线下的合成电场一般高于同一电压等级的交流输电线路下的电场，（没有通过电容耦合产生位移电流）—直流电场方向是不随时间变化的，除了导线电压产生的场强外，与其同一极性的空间电荷也产生场强，两者的矢量和构成总场强，称为合成场强—离子的存在和分布决定了直流输电线电场的复杂性*合成电场与导线表面电场强度及电晕起始场强有关* （环境影响因子之）直流磁场—直流线路因直流电流的存在产生直流磁场，两极导线的直流磁场大小相等、极性相反—大小与地球磁场在同一个数量级，应考虑直流磁场和地球磁场的综合作用—直流线路产生的磁场与线路电流大小有关* （生态影响之）合成场—电场强度本身不能表征电场效应，人或物体直接截获的直流电流是更加重要的—人曝露在直流电场中，在体表会产生感应电荷，由于感应电荷的存在，人体内部的合成电场强度几乎为零，直流电场对人体内部几乎没有影响—暂态电击效应在这里是指人体接触直流输电线路附近的绝缘物体时，在接触瞬间，出现一小火花，同时在接触点会出现一种使人不快的刺痛感* （生态影响之）离子流—离子由空间电荷组成，离子在电场力和风等条件下向线路导体的四周运动—离子的存在不仅导致合成场的变化，也会由于各种离子吸附在线路附近的物体上，或漂浮在空中形成污染，或被人吸入—人所截获离子的电流比起始感觉水平低的多* （生态影响之）直流磁场—没有试验表明动物曝露在直流磁场中会产生慢性影响，更没有产生与癌症有关的影响—直流线路产生的直流磁场大小与地球磁场的大小在同一个数量级，根据线路所处的地理位置，二者合成磁场最大值也与地球磁场相似—直流磁场的环境影响是很小的*环境影响调查调查结果：—约70％的人对线路经过附近表示无所谓；其余人对线路经过附近表示担心和害怕（新建线路附近居民居多）。
