放大电路微变等效电路法微变等效电路法仅用于对放大电路开展动态分析，不能计算直流静态工作点。

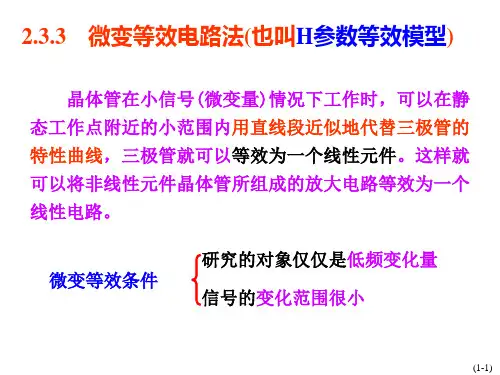

微变等效电路的实质是将由非线性元件三极管组成的交流放大电路等效成一个线性元件开展分析。
1.输入回路的微变等效电路从晶体管的输入特性曲线可见，共射极接法的晶体管的输入回路可用管子的输入电阻来等效代替。
其输入回路的等效电路如图(b)左半部所示。
工作中rbe用下式估算：IE是发射极静态电流，单位为mA。
从晶体管的输出特性曲线可见。
晶体管输出回路可以等效为一个受控的恒流源，如图(b)右半部分所示。
一、放大电路的微变等效电路画放大电路的微变等效电路的步骤是：（1）画出晶体管的微变等效电路，标定基极B、集电极C、发射极E和公共地的位置。

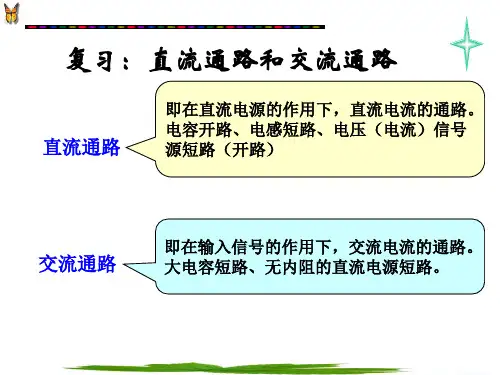

（2）将直流电源UCC及所有的电容短路（将放大电路转换成交流通路），再将其它元件对号入座。
二、放大器的性能分析画出微变等效电路以后，就可以用求解线性电路的方法计算放大器的主要性能指标，包括电压放大倍数、输入电阻ri和输出电阻ro 。
1.电压放大倍数当放大电路的输出端开路时，2.输入电阻ri放大电路对信号源来说是一个负载，可以用一个电阻等效代替，这个电阻既是信号源的负载，又是放大电路的输入电阻。
输入电阻定义为放大电路的输入电压与输入电流之比值，即通常要求放大器的输入电阻高一些，ri愈大，放大电路从信号源吸取的电流愈小，减轻信号源的负担。
3.放大电路的输出电阻ro对负载（或后一级放大电路）来说，放大电路相当于一个具有内阻ro 和Uo'恒压源的信号源，这个等效电源的内阻ro 就是放大电路的输出电阻。
ro越小，负载变化时，输出电压的变化也越小，说明放大电路带负载能力越强。
放大电路的输出电阻ro ，定义为[例1] 在图（a）所示电路中，若晶体管为3DG100，已知在工作点处β=40 ，设UBE =0.7V。
（1）计算静态工作点；（2）求rbe ；（3）计算电压放大倍数；（4）若CE 开路，再计算电压放大倍数；（5）CE未断开时，求放大电路的输入电阻ri、输出电阻rO。
三种放大电路的微变等效电路1. 基本概念在电子学中，放大电路是一种将输入信号增加到更大幅度的电路。
放大电路广泛应用于各种电子设备中，如音频放大器、射频放大器、功率放大器等。
放大电路可以分为多种类型，其中最常见的三种类型是共射放大电路、共集放大电路和共基放大电路。
放大电路的微变等效电路是为了更好地理解和分析放大电路的动态特性，从而更好地设计和优化电路。
2. 共射放大电路的微变等效电路共射放大电路是一种常用的单极性晶体管放大电路，它使用一个NPN型晶体管来放大输入信号。
下图展示了共射放大电路的基本电路图。
为了进行微变等效电路的分析，我们可以将晶体管替换为其微变等效电路。
共射放大电路的微变等效电路包括输入等效电阻、输出等效电阻以及电压放大系数。
输入等效电阻表示信号源与基极之间的等效电阻。
输出等效电阻是指负载电阻与输出端之间的等效电阻。
电压放大系数表示输出电压与输入电压之间的增益。
3. 共集放大电路的微变等效电路共集放大电路是另一种常见的单极性晶体管放大电路，它使用一个PNP型晶体管来放大输入信号。
下图展示了共集放大电路的基本电路图。
与共射放大电路类似，我们也可以将晶体管替换为其微变等效电路以进行分析。
共集放大电路的微变等效电路同样包括输入等效电阻、输出等效电阻以及电压放大系数。
输入等效电阻表示信号源与基极之间的等效电阻。
输出等效电阻是指负载电阻与输出端之间的等效电阻。
电压放大系数表示输出电压与输入电压之间的增益。
4. 共基放大电路的微变等效电路共基放大电路是第三种常见的单极性晶体管放大电路，它使用一个NPN型晶体管来放大输入信号。
下图展示了共基放大电路的基本电路图。
同样地，我们可以将晶体管替换为其微变等效电路以进行分析。
共基放大电路的微变等效电路也包括输入等效电阻、输出等效电阻以及电压放大系数。
输入等效电阻表示信号源与基极之间的等效电阻。
输出等效电阻是指负载电阻与输出端之间的等效电阻。
电压放大系数表示输出电压与输入电压之间的增益。
