一种新式高效轴承内圈滚道磨床控制系统的研制

格式：pdf
大小：240.98 KB
文档页数：4

下载文档原格式

一种全自动轴承内圈滚道磨床[实用新型专利]

专利名称：一种全自动轴承内圈滚道磨床专利类型：实用新型专利
发明人：竺惠英,杨新春
申请号：CN201520031472.3
申请日：20150116
公开号：CN204382018U
公开日：
20150610
专利内容由知识产权出版社提供
摘要：一种全自动轴承内圈滚道磨床，属于轴承磨削机床领域。

本实用新型包括床身、进给机构、工件主轴装置、工件夹装机构、上下料机构、砂轮主轴装置和砂轮修整器，进给机构包括托板、托板导轨副和进给驱动机构，托板安装于床身左部，工件主轴装置包括工件主轴和工件箱，工件箱安装于托板右半部后端，工件夹装机构固定于托板并位于工件箱前端，上下料装置固定于托板左半部，砂轮修整器固定于托板右半部前端，砂轮主轴装置包括砂轮、砂轮座、滑移板、砂轮导轨副和滑移板驱动机构，砂轮座安装于滑移板，滑移板通过砂轮导轨副安装于床身右部，砂轮导轨副导轨与托板导轨副导轨垂直。

本实用新型解决了现有内圈滚道磨床自动化连线时布局困难及结构复杂的问题。

申请人：浙江日发精密机械股份有限公司
地址：312500 浙江省绍兴市新昌县省级高新技术产业园区日发数字科技园
国籍：CN
更多信息请下载全文后查看。

一种轴承内圈滚道和锁口的磨削装置及磨削方法[发明专利]

专利名称：一种轴承内圈滚道和锁口的磨削装置及磨削方法专利类型：发明专利
发明人：程雷显
申请号：CN201210005278.9
申请日：20120110
公开号：CN102554745A
公开日：
20120711
专利内容由知识产权出版社提供
摘要：一种轴承内圈滚道和锁口的磨削装置及磨削方法是轴承套圈磨削技术，它使得轴承内圈滚道与锁口在同一磨床上同时加工成形，X轴执行工件进给动作；X1轴执行砂轮修整中的补偿动作；B 轴执行磨削内圈滚道所需砂轮的曲率半径的修整动作；Y轴执行磨削内圈锁口所需砂轮的直线的修整动作；B1轴用于工件锁口角度大小的手动调整；通过B轴的回转运动，使金刚笔旋转，实现磨削内圈滚道所需砂轮的曲率半径的修整；而后锁定B轴，Y轴向后动作，实现磨削内圈锁口所需砂轮的直线的修整，从而可以修整出用于一次性轴承内圈滚道和锁口的砂轮所需的母线。

申请人：濮阳贝英数控机械设备有限公司
地址：457000 河南省濮阳市黄河路西段创业中心院内
国籍：CN
代理机构：郑州科维专利代理有限公司
代理人：张国文
更多信息请下载全文后查看。

一种轴承内圈沟道自动磨削机床[实用新型专利]

专利名称：一种轴承内圈沟道自动磨削机床专利类型：实用新型专利
发明人：赵威
申请号：CN202021965811.2
申请日：20200910
公开号：CN213136213U
公开日：
20210507
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种轴承内圈沟道自动磨削机床，包括底板，底板的顶部固定连接有连接板，连接板顶部的一端固定连接有第一固定座，连接板的顶部远离第一固定座的一端固定连接有第二固定座，连接板的顶部且位于第一固定座与第二固定座之间固定连接有固定板，固定板的顶部通过螺钉连接有连接块，本实用新型所达到的有益效果是：本实用新型结构紧凑，操作简单便捷，实用性强，通过采用活动定心旋转气缸进行自动下料，极大的提高了轴承自动下料的稳定性，同时砂轮轴与修整轴都采用电主轴，能够极大的降低机床的震动，从而调高磨削与修整精度，此外将工件进给与砂轮修整进给做到同一平面，能够极大的减小机床宽度，为沟磨一体实现提供方便。

申请人：无锡绿境保科技有限公司
地址：214000 江苏省无锡市锡山区锡北镇八士新坝村
国籍：CN
代理机构：北京久维律师事务所
代理人：邢江峰
更多信息请下载全文后查看。

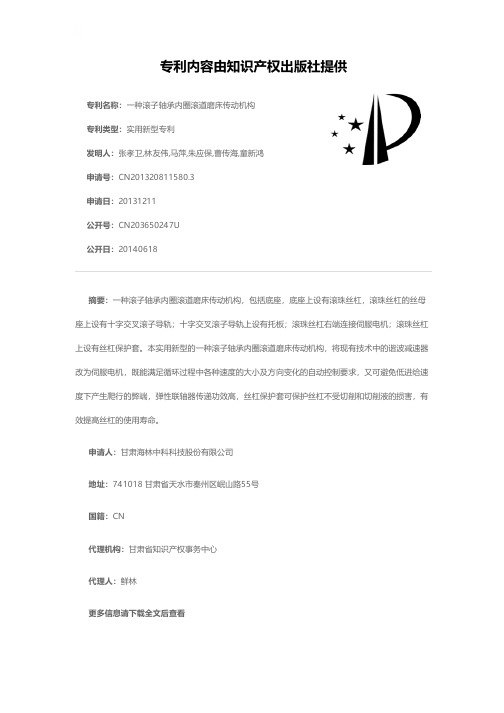

一种滚子轴承内圈滚道磨床传动机构[实用新型专利]

专利名称：一种滚子轴承内圈滚道磨床传动机构专利类型：实用新型专利
发明人：张孝卫,林友伟,马萍,朱应保,曹传海,童新鸿申请号：CN201320811580.3
申请日：20131211
公开号：CN203650247U
公开日：
20140618
专利内容由知识产权出版社提供
摘要：一种滚子轴承内圈滚道磨床传动机构，包括底座，底座上设有滚珠丝杠，滚珠丝杠的丝母座上设有十字交叉滚子导轨；十字交叉滚子导轨上设有托板；滚珠丝杠右端连接伺服电机；滚珠丝杠上设有丝杠保护套。

本实用新型的一种滚子轴承内圈滚道磨床传动机构，将现有技术中的谐波减速器改为伺服电机，既能满足循环过程中各种速度的大小及方向变化的自动控制要求，又可避免低进给速度下产生爬行的弊端，弹性联轴器传递功效高，丝杠保护套可保护丝杠不受切削和切削液的损害，有效提高丝杠的使用寿命。

申请人：甘肃海林中科科技股份有限公司
地址：741018 甘肃省天水市秦州区岷山路55号
国籍：CN
代理机构：甘肃省知识产权事务中心
代理人：鲜林
更多信息请下载全文后查看。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

２０１３年５月
机床与液压
ＭＡＣＨＩＮＥＴＯＯＬ＆ＨＹＤＲＡＵＬＩＣＳ
Ｍａｖ２０１３Ｖｏｌ｜４１Ｎｏ．１０
第４１卷第１０期
ＤＯＩ：１０．３９６９／ｊ．ｉｓｓｎ．１００１—３８８１．２０１３．１０．００９
Ｉｔｈａｓａｃｈｉｅｖｅｄｖｅｒｙｇｏｏｄｅｆｅｃｔｉｎｐｒａｃｔｉｃｌａａｐｐｌｉｃａｔｉｏｎｓ．
Ｋｅｙｗｏｒｄｓ：Ｂｅａｉｒｎｇ；Ｉｎｎｅｒｉｒｎｇｒａｃｅｗａｙ；Ｇｉｎｒｄｅｒ；Ｃｏｎｔｒｏｌｓｙｓｔｅｍ；Ｉｍｐｒｏｖｅｍｅｎｔ
向运动也分两种情况：工作台快速进入工件及工作台以磨速作往复运动，当磨削完一个工件之后头架跳
出，工作台快速返回。为了保证精磨的质量，砂轮在粗磨后安排一次砂轮修整。此时工作台以修整速度右
行，砂轮修整器倒下，工作台以磨削速度左行，让砂
Ａｂｓｔｒａｃｔ：Ｔｈｅｃｏｎｔｒｏｌｓｙｓｔｅｍｆｏｒｃｉｒｃｕｌａｒｇｒｉｎｄｅｒｏｆｉｎｎｅｒｉｒｎｇａｎｄｏｕｔｅｒｉｒｎｇｏｆｃｙｌｉｎｄｒｉｃａｌｒｏｌｌｅｒｂｅａｒｉｎｇａｎｄｔａｐｅｒｒｏｌｌｅｒｂｅａｉｔｎｇｗａｓｉｍｐｒｏｖｅｄ，ａｎｄｃｏａｒｓｅ，ｆｉｎｅｇｒｉｎｄｉｎｇｗｉｔｈｗｏｒｋｐｉｅｅｅｗｅｒｅｒｅｌｉａｚｅｄ．Ｔｈｅｉｍｐｒｏｖｅｄｃｏｎｔｒｏｌｓｙｓｔｅｍｏｆｇｒｉｎｄｅｒｎｏｔｏｎｌｙｉｓｒｅｄｕｃｅｄｉｎｖｏｌｕｍｅ，ｔｈｅｒｅｌｉａｂｉｌｉｔｙｏｆｔｈｅｓｙｓｔｅｍｉｓｅｎｈａｎｃｅｄ，ｂｕｔａｌｓｏｔｈｅｕｔｉｌｉｚａｔｉｏｎｏｆｔｈｅｓｙｓｔｅｍｉｓｉｍｐｒｏｖｅｄｇｒｅａｌｔｙａｎｄｕｓｉｎｇｃｏｓｔｉｓｒｅｄｕｃｅｄ．
目前，成批磨削圆柱滚子轴承和圆锥滚子轴承的内圈道和外圈外圆的磨削工艺是采用两台磨床分别进行粗、精磨削。磨床的控制系统采用继电器进行控制，控制部分体积庞大，响应时间长，且可靠性不
高，经常出现故障，磨削工件的功能单一。针对这种
情况，在完成机械部分改造的基础上，对磨床控制系统进行了技术改造，将两台磨床的功能集中到一台磨床上，实现粗、精磨一次完成。
轮修整器上的金钢笔修磨砂轮。完毕后修整器抬起，
继续精磨。为了提高工件光洁度，在精磨完后还安排
一
次无进给的光磨，尺寸未到、则进行微量补偿进
循环；砂轮架可液压快速进退；砂轮半自动修整和自动补偿；头架上装有无心夹具，液压控制的上下料机械手取下加工好的工件，此时无心夹具上磁，将工件夹牢。工件卡盘由电机带动作旋转运动。同时自动量
低，在实际应用中取得了很好的效果。关键词：轴承；内圈道；磨床；控制系统；改进
中图分类号：ＴＨ６文献标识码：Ｂ文章编号：１００１ —３８８１（２０１３）１０— ０２４— ４
ＲｅｓｅａｒｃｈｏｆａＮｅｗＴｙｐｅｏｆＨｉｇｈＰｅｒｆｏｒｍａｎｃｅＣｏｎｔｒｏｌＳｙｓｔｅｍｆｏｒＢｅａｒｉｎｇ
ＩｎｎｅｒＲｉｎｇＲａｃｅｗａｙＧｒｉｎｄｅｒ
ＺＨＵＣｈｅｎｇｈｕａ
（ＣｈｅｎｇｄｕＴｅｃｈｎｏｌｏｇｉｃａｌＵｎｉｖｅｒｓｉｔｙ，ＣｈｅｎｇｄｕＳｉｃｈｕａｎ６１１７３０，Ｃｈｉｎａ）
一
种新式高效轴承内圈滚道磨床控制系统的研制
朱成华
（成都工业学院，四川成都６圆锥滚子轴承的内圈道和外圈外圆的磨床控制系统进行了改进，实现了在一台磨床上完成工件的粗、精磨削。改进后的磨床控制系统不仅体积减小、系统的可靠性增强，而且系统的利用率大大提高，使用成本降
１改进后的轴承内圈滚道磨床的机械结构与功能
改进后的轴承内圈滚道磨床主要由床身、进给手轮、工作台、位置行程挡块、砂轮修正器、托板、磨头和驱动工作台手轮等组成。机床工作台可变速手动和液压无级传动；砂轮架横进给可手动和切入半自动
