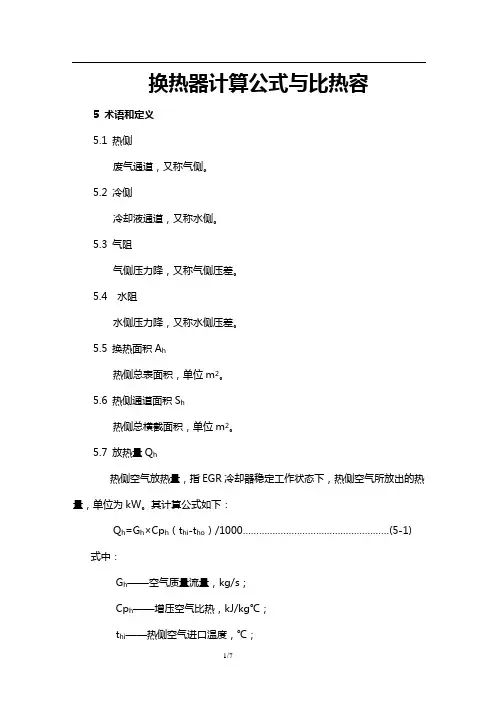

换热器计算公式与比热容
5 术语和定义
5.1 热侧
废气通道，又称气侧。
5.2 冷侧
冷却液通道，又称水侧。
5.3 气阻
气侧压力降，又称气侧压差。
5.4 水阻
水侧压力降，又称水侧压差。
5.5 换热面积A
h
热侧总表面积，单位m2。
5.6 热侧通道面积S
h
热侧总横截面积，单位m2。
5.7 放热量Q
h
热侧空气放热量，指EGR冷却器稳定工作状态下，热侧空气所放出的热量，单位为kW。
其计算公式如下：
Q h =G
h
×Cp
h
（t
hi
-t
ho
）/1000………………………………………………(5-1)
式中：
G
h
——空气质量流量，kg/s；
Cp
h
——增压空气比热，kJ/kg℃；
t
hi
——热侧空气进口温度，℃；
t
ho
——热侧空气出口温度，℃。
5.8 吸热量Q
w
冷侧冷却液吸热量，单位kW。
其计算公式如下：
Q w =G
w
×Cp
w
×（t
wo
-t
wi
）/1000 ………………………………………(5-2)
式中：
G
w
——水质量流量，kg/s；
Cp
w
——水比热，kJ/kg℃；
t wi ——冷却水进口温度，℃；
t wo ——冷却水出口温度，℃。
5.9 热平衡误差δ
计算公式：
δ=[( Q h - Q w )÷Q h ]×100 % ………………………………………… (5-3a)
或
δ=[( Q w - Q h )÷Q w ]×100% ………………………………………(5-3b)
式中：
δ——热平衡误差，%；
当热平衡误差δ大于±5%，试验参数应重新测量，直到δ不大于±5%。
5.10 散热能力Q
指在规定的工作条件下，空气通过EGR 冷却器散发掉的理论散热量，单位为Kw(或W)，其计算公式如下：
Q ＝K ×A h ×△t m ………………………………………………………(5-4)
式中：
K ——传热系数，kW/m 2℃；
△t m ——热侧空气对数平均温差，℃；
5.11传热系数k
表示EGR 冷却器单位散热面积在温差1℃时所传递的热量，单位为
kW/m 2℃。
5.12对数平均温差△t m ，单位℃
其计算公式如下：
△t m = wi
ho wi
hi wi ho wi hi t t t t t t t t -----ln )()( ……………………………………(5-5) 5.13进气温度t hi
指热侧空气进口温度，在EGR 冷却器进气口处测量，单位℃。
5.14出气温度t ho
指热侧空气出口温度，在EGR 冷却器出气口处测量，单位℃。
5.15进水温度t wi
指冷却水进口温度，在EGR 冷却器进水口处测量，单位℃。
5.16出水温度t wo
指冷却水出口温度，在EGR 冷却器出水口处测量，单位℃。
5.17 换热效率η
EGR 冷却器换热性能的一个指标，指进入EGR 冷却器的热气被冷却至接近冷却水进口温度的程度，其计算公式如下： %⨯--=wi
hi ho hi t t t t η ……………………………………………(5-6) 5.18 进口温差△t i
EGR 冷却器进气温度与进水温度的差值,单位℃。
公式如下： wi i h i t -t t =∆ …………………………………………………(5-7)
5.19 比放热量Q ′
进口温差1℃时对应的放热量。
这是衡量EGR 冷却器换热性能的一个重要指标，其单位为kW/℃或W/℃。
其计算公式如下：
Q ′＝ wi
hi h i h t t Q t Q -=∆ ……………………………………………(5-8) 5.20 热侧压力降△P h
表示热空气流经EGR 冷却器时所产生的静压降，又称气阻或气侧压差，单位kPa 。
5.21 水侧压力降△P w
表示冷却水流经EGR 冷却器时所产生的静压降，又称水阻或水侧压差，单位kPa 。
5.22 热侧空气质量流量G h
简称热气流量，单位kg/h 或kg/s 。
5.23 热侧空气流速V h
EGR 冷却器热气在冷却管内的平均流速，单位为m/s.其计算公式如下： h
h h h S G V ρ⨯= ……………………………………………………(5-9) 式中：
ρ——热气密度，单位kg/m3
h
ρ与热空气介质，并与压力与温度有关，一般按平均压力与平均温度。
h
干空气物性：
烟气物性：
饱和水的物性：。
