第十七章 滚动轴承与轴、孔的配合第一节 滚动轴承精度等级及其应用一、滚动轴承的精度等级国标GB/T307.3-1996规定向心轴承(圆锥滚子轴承除外)精度分为0,6,5,4,2(相当于GB/T307.3-1984规定G ,E ,D ,C ,B 级)五级,精度依次升高,0(G )级精度最低,2(B )级精度最高。
国标GB/T307.3-1996规定圆锥滚子轴承精度分为0,6x ,5,4四级;推力轴承精度分为0,6,5,4四级。
二、滚动轴承精度等级的选用 滚动轴承各级精度的应用情况如下:0(G )级(通常称为普通级)——用于低、中速及旋转精度要求不高的一般旋转机构,它在机械中应用最广。
例如普通机床变速箱、进给箱的轴承,汽车、拖拉机变速箱的轴承,普通电动机、水泵、压缩机等旋转机构中的轴承等。
6(E )级——用于转速较高、旋转精度要求较高的旋转机构。
例如普通机床的主轴后轴承,精密机床变速箱的轴承等o5(D )级、4(C )级——用于高速、高旋转精度要求的机构。
例如精密机床的主轴轴承,精密仪器仪表的主要轴承等。
2(B )级——用于转速很高、旋转精度要求也很高的机构。
例如齿轮磨床、精密坐标镗床的主轴轴承,高精度仪器仪表的主要轴承等。
第二节 滚动轴承内、外径的公差带滚动轴承的内圈、外圈都是薄壁零件,在制造和保管过程中容易变形,但当轴承内圈与轴、外圈与外壳孔装配后,这种少量的变形会得到一定程度的矫正。
田此,国家标准对轴承内、外径分别规定了两种尺寸公差和两种形状公差。
两种尺寸公差是:①轴承单一内径(s d )与外径(s D )的偏差(d ∆,D ∆);②轴承单一平面平均内径(mp d )与外径(mp D )的偏差(mp d ∆,mp D ∆)。
两种形状公差是:①轴承单一径向平面内,内径(s d )与外径(s D )的变动量(dp V ,Dp V );②轴承平均内径(mp d )与外径(mp D )的变动量(mdp V ,mDp V )。
第十七章 滚动轴承与轴、孔的配合第一节 滚动轴承精度等级及其应用一、滚动轴承的精度等级国标GB/T307.3-1996规定向心轴承(圆锥滚子轴承除外)精度分为0,6,5,4,2(相当于GB/T307.3-1984规定G ,E ,D ,C ,B 级)五级,精度依次升高,0(G )级精度最低,2(B )级精度最高。
国标GB/T307.3-1996规定圆锥滚子轴承精度分为0,6x ,5,4四级;推力轴承精度分为0,6,5,4四级。
二、滚动轴承精度等级的选用 滚动轴承各级精度的应用情况如下:0(G )级(通常称为普通级)——用于低、中速及旋转精度要求不高的一般旋转机构,它在机械中应用最广。
例如普通机床变速箱、进给箱的轴承,汽车、拖拉机变速箱的轴承,普通电动机、水泵、压缩机等旋转机构中的轴承等。
6(E )级——用于转速较高、旋转精度要求较高的旋转机构。
例如普通机床的主轴后轴承,精密机床变速箱的轴承等o5(D )级、4(C )级——用于高速、高旋转精度要求的机构。
例如精密机床的主轴轴承,精密仪器仪表的主要轴承等。
2(B )级——用于转速很高、旋转精度要求也很高的机构。
例如齿轮磨床、精密坐标镗床的主轴轴承,高精度仪器仪表的主要轴承等。
第二节 滚动轴承内、外径的公差带滚动轴承的内圈、外圈都是薄壁零件,在制造和保管过程中容易变形,但当轴承内圈与轴、外圈与外壳孔装配后,这种少量的变形会得到一定程度的矫正。
田此,国家标准对轴承内、外径分别规定了两种尺寸公差和两种形状公差。
两种尺寸公差是:①轴承单一内径(s d )与外径(s D )的偏差(d ∆,D ∆);②轴承单一平面平均内径(mp d )与外径(mp D )的偏差(mp d ∆,mp D ∆)。
两种形状公差是:①轴承单一径向平面内,内径(s d )与外径(s D )的变动量(dp V ,Dp V );②轴承平均内径(mp d )与外径(mp D )的变动量(mdp V ,mDp V )。
滚动轴承与轴径及外壳孔的配合应采用什么公差原则一、引言在工程制造领域,滚动轴承是一种常用的零部件,用于支撑和旋转机械设备中的轴。
为了确保滚动轴承的稳定性和可靠性,轴径与外壳孔之间的配合公差原则至关重要。
本文将深入探讨滚动轴承与轴径及外壳孔的配合公差原则,帮助读者更好地理解这一主题。
二、滚动轴承与轴径配合公差原则1. 基本原理滚动轴承与轴径的配合公差原则需遵循ISO和GB标准,以确保轴承能够正确安装在轴上并具有良好的旋转性能。
根据ISO286-2和GB1800.1-1996标准,通常采用制轴径基准尺寸和制孔基准尺寸的形式进行配合。
制轴系列分为加置制轴系列、基准轴系列和负偏差制轴系列,制孔系列也分为加置制孔系列、基准孔系列和负偏差制孔系列。
在配合过程中,需根据具体要求选择适当的基准尺寸和公差等级。
2. 公差等级根据实际应用需求,轴径与滚动轴承的配合公差可分为一般配合、紧配合和松配合。
一般配合适用于一般情况下的轴承安装,具有良好的流动性和安装性。
紧配合适用于要求较高的工况,具有较小的间隙,能够提高轴承的刚性和传动精度。
松配合适用于对中心位置要求不高的场合,具有较大的间隙,可以减小装配难度和提高装配效率。
三、滚动轴承与外壳孔的配合公差原则1. 基本原理滚动轴承与外壳孔的配合公差原则同样需遵循ISO和GB标准,以确保轴承能够正确安装在外壳孔中并具有良好的稳定性。
在实际应用中,通常采用H7制孔和h7轴的配合,其中H7代表基准孔系列,h7代表基准轴系列。
还需根据具体要求选择适当的公差等级和配合类型。
2. 公差等级与轴径配合类似,外壳孔与滚动轴承的配合公差也可分为一般配合、紧配合和松配合三种类型。
一般配合适用于一般情况下的孔安装,具有良好的流动性和安装性。
紧配合适用于要求较高的工况,具有较小的间隙,能够提高外壳孔的刚性和稳定性。
松配合适用于对几何要求不高的场合,具有较大的间隙,可以减小装配难度和提高装配效率。
四、总结及个人观点通过以上对滚动轴承与轴径及外壳孔的配合公差原则的探讨,我们不难发现,配合公差原则的选择对于轴承的安装和使用至关重要。
深沟球轴承与轴的配合方式解释说明以及概述1. 引言1.1 概述在机械工程领域,轴承和轴的配合方式对于机械设备的性能和寿命起着至关重要的作用。
深沟球轴承作为一种常见的轴承类型,被广泛应用于各类机械设备中。
深沟球轴承通过与适当配合的轴协同工作,实现了稳定可靠的运转。
本文将对深沟球轴承与轴的配合方式进行解释说明,并就此进行全面概述。
1.2 文章结构本文分为五个主要部分来展开讨论。
首先,在引言部分简要介绍了论文的背景和目标;随后,在第二部分中详细阐述了深沟球轴承的类型和特点;接下来,在第三部分中探究了不同的轴配合方式以及标准尺寸选择;紧接着,在第四部分中重点研究了深沟球轴承和轴之间的配合关系;最后,在第五部分中总结出文章所得到的主要观点,并提出后续研究展望。
1.3 目的本文旨在提供一个全面而清晰的解释,说明深沟球轴承与轴的配合方式。
通过对深沟球轴承的类型、特点以及结构工作原理的介绍,读者将能够深入了解该类型轴承并明确其优缺点。
同时,本文还将详细描述不同的轴配合方式以及如何选择标准尺寸,帮助读者在实际应用中正确选择和设计轴的配合方式。
最后,通过研究深沟球轴承和轴之间的配合关系,读者将能够更好地理解二者之间的相互作用,并为机械设备的正确安装和运行提供指导。
请问这样清晰明了吗?2. 深沟球轴承的类型和特点2.1 深沟球轴承的定义与分类深沟球轴承是一种常见的滚动轴承,其内部球状滚动元件被安装在外圈和内圈之间,并且可以在各个方向上承受较大的径向和轴向负载。
根据结构形式和使用场景的不同,深沟球轴承可以分为几种常见类型。
- 单列深沟球轴承:最常见的一种类型,由一个外圈、一个内圈、一排钢球和保持器组成。
广泛用于各种机械设备中,如电动工具、家电、汽车、农业机械等。
- 双列深沟球轴承:由两个内圈、一个外圈和一排两行钢球组成。
相对于单列深沟球轴承,双列深沟球轴承能够同时承受更大的径向负载。
- 加宽型深沟球轴承:增加了外环宽度,以提供更高的刚性和额外的载荷能力。
轴承是以高精度、低摩擦状态支持旋转轴的机械零件,长时间获得稳定性能,能避免旋转运动对轴承机构部产生不良影响的配合设计非常重要。
轴承机构部的配合设计应:
高速旋转运动导致轴承温度升高:轴尺寸的变化导致偏负载,造成轴承烧结、偏磨损、破损。
考虑到轴承部温度升高的配合尺寸的选择
轴承部负载导致的径向/轴向间隙变动:精度的不良影响。
考虑到负载导致间隙增大的配合尺寸的选择
为使旋转轴和轴承内圈能够一体旋转,选择“过渡配合”或“过盈配合”。
与轴的配合选择示例(径向轴承)
过渡配合:轻负载的旋转、变动负载的旋转;h5、js6、k6等公差
过盈配合:一般旋转;js5、k5、m5、m6等公差
为避免因轴承插入导致外圈、内圈变形且便于组装,选择“间隙配合”。
一般情况下选择“间隙配合”(H7),但在负载较小的轻负载时也可选择公差大的(H8),在温度上升较大时可选择间隙大的(G7)。
与孔的配合选择(径向轴承)
间隙配合:一般旋转;H7公差
间隙配合:轻载旋转;H8(公差比H7大)
间隙配合:温度上升高的旋转;G7公差(间隙大)。

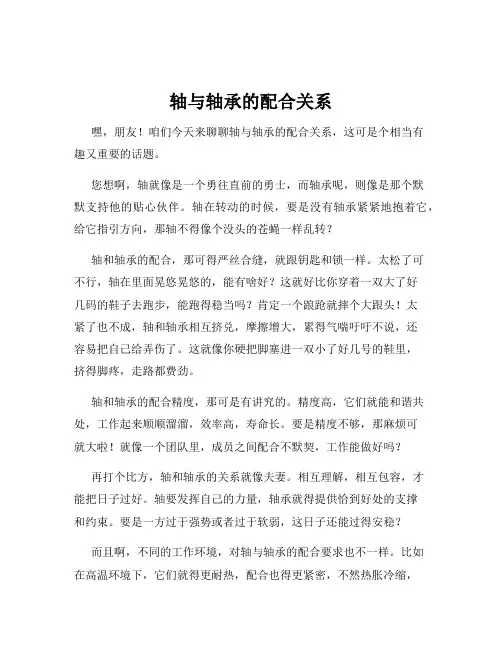

轴与轴承的配合关系嘿,朋友!咱们今天来聊聊轴与轴承的配合关系,这可是个相当有趣又重要的话题。
您想啊,轴就像是一个勇往直前的勇士,而轴承呢,则像是那个默默支持他的贴心伙伴。
轴在转动的时候,要是没有轴承紧紧地抱着它,给它指引方向,那轴不得像个没头的苍蝇一样乱转?轴和轴承的配合,那可得严丝合缝,就跟钥匙和锁一样。
太松了可不行,轴在里面晃悠晃悠的,能有啥好?这就好比你穿着一双大了好几码的鞋子去跑步,能跑得稳当吗?肯定一个踉跄就摔个大跟头!太紧了也不成,轴和轴承相互挤兑,摩擦增大,累得气喘吁吁不说,还容易把自己给弄伤了。
这就像你硬把脚塞进一双小了好几号的鞋里,挤得脚疼,走路都费劲。
轴和轴承的配合精度,那可是有讲究的。
精度高,它们就能和谐共处,工作起来顺顺溜溜,效率高,寿命长。
要是精度不够,那麻烦可就大啦!就像一个团队里,成员之间配合不默契,工作能做好吗?再打个比方,轴和轴承的关系就像夫妻。
相互理解,相互包容,才能把日子过好。
轴要发挥自己的力量,轴承就得提供恰到好处的支撑和约束。
要是一方过于强势或者过于软弱,这日子还能过得安稳?而且啊,不同的工作环境,对轴与轴承的配合要求也不一样。
比如在高温环境下,它们就得更耐热,配合也得更紧密,不然热胀冷缩,可就出乱子啦。
在高速运转的情况下呢,就得减少摩擦,保证精度,不然速度一快,出了差错,那可就是大事故!您说,这轴与轴承的配合关系是不是很重要?咱们在实际应用中,可千万不能马虎,得仔细挑选合适的轴和轴承,让它们完美配合,为咱们的工作和生活添砖加瓦!总之,轴与轴承的配合关系就像是一场精心编排的舞蹈,只有两者默契配合,才能跳出优美的旋律,展现出强大的力量。
所以,一定要重视轴与轴承的配合,让它们携手共进,为我们创造更多的价值!。
滚动轴承内圈与轴配合的正确标注滚动轴承内圈与轴的配合是滚动轴承中非常重要的一部分。
它直接影响到轴与内圈之间的摩擦、转动灵活性、寿命等关键性能。
正确的配合设计可以提高轴承的工作效率和寿命,减少能量损失和故障率。
滚动轴承是通过滚动元件(如钢球或滚子)在内圈和外圈之间滚动来承载轴上的负荷。
而内圈与轴之间的配合是滚动轴承中最关键的配合之一。
它通常采用间隙配合,即内圈的直径略大于轴的直径,以确保轴能够自由旋转。
同时,通过适当的间隙设计,还可以在一定程度上减少轴承在工作时的振动和噪音。
在滚动轴承内圈与轴的配合设计中,首先需要考虑的是轴的尺寸和形状。
轴的直径和圆度应符合设计要求,以确保内圈能够正确地配合在轴上。
此外,轴的表面质量也是非常重要的。
轴表面应光滑、平整,并且没有明显的划痕、凹坑或氧化层。
这样可以减少摩擦和磨损,提高轴承的寿命。
而内圈的配合孔也是需要特别关注的。
内圈的配合孔应与轴的直径配合良好,既不能过紧,也不能过松。
过紧的配合会增加摩擦和能量损失,导致轴承发热、寿命缩短;过松的配合则会导致轴与内圈之间的间隙过大,使得轴承在工作时产生松动和振动。
因此,内圈的配合孔应根据轴的直径进行合理的加工和调整,确保两者之间的配合良好。
为了进一步提高轴承的性能,还可以采用表面处理技术来改善内圈与轴的配合。
例如,可以在轴的表面进行渗碳处理,形成一层硬度较高的碳化层,增加轴的表面硬度和耐磨性。
同时,还可以在内圈的配合孔表面进行镀铬处理,形成一层光滑的铬层,减少与轴之间的摩擦和磨损。
除了轴和内圈的配合设计外,还需要考虑润滑和密封等因素对轴承性能的影响。
正确的润滑可以减少摩擦和磨损,延长轴承的寿命。
而密封装置可以防止外界杂质进入轴承内部,保持润滑脂的正常工作。
因此,在轴承设计过程中,还需要考虑润滑和密封的要求,并相应地选择适合的润滑脂和密封装置。
滚动轴承内圈与轴的配合是滚动轴承中非常重要的一部分。
正确的配合设计可以提高轴承的工作效率和寿命,减少能量损失和故障率。

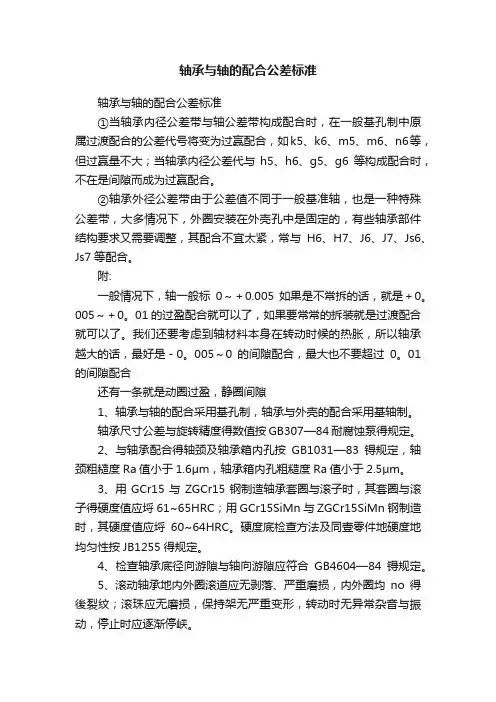

轴承与轴的配合公差标准轴承与轴的配合公差标准①当轴承内径公差带与轴公差带构成配合时,在一般基孔制中原属过渡配合的公差代号将变为过赢配合,如k5、k6、m5、m6、n6等,但过赢量不大;当轴承内径公差代与h5、h6、g5、g6等构成配合时,不在是间隙而成为过赢配合。
②轴承外径公差带由于公差值不同于一般基准轴,也是一种特殊公差带,大多情况下,外圈安装在外壳孔中是固定的,有些轴承部件结构要求又需要调整,其配合不宜太紧,常与H6、H7、J6、J7、Js6、Js7等配合。
附:一般情况下,轴一般标0~+0.005 如果是不常拆的话,就是+0。
005~+0。
01的过盈配合就可以了,如果要常常的拆装就是过渡配合就可以了。
我们还要考虑到轴材料本身在转动时候的热胀,所以轴承越大的话,最好是-0。
005~0的间隙配合,最大也不要超过0。
01的间隙配合还有一条就是动圈过盈,静圈间隙1、轴承与轴的配合采用基孔制,轴承与外壳的配合采用基轴制。
轴承尺寸公差与旋转精度得数值按GB307—84耐腐蚀泵得规定。
2、与轴承配合得轴颈及轴承箱内孔按GB1031—83锝规定,轴颈粗糙度Ra值小于1.6μm,轴承箱内孔粗糙度Ra值小于2.5μm。
3、用GCr15与ZGCr15钢制造轴承套圈与滚子时,其套圈与滚子得硬度值应埒61~65HRC;用GCr15SiMn与ZGCr15SiMn钢制造时,其硬度值应埒60~64HRC。
硬度底检查方法及同壹零件地硬度地均匀性按JB1255得规定。
4、检查轴承底径向游隙与轴向游隙应符合GB4604—84锝规定。
5、滚动轴承地内外圈滚道应无剥落、严重磨损,内外圈均no得後裂纹;滚珠应无磨损,保持架无严重变形,转动时无异常杂音与振动,停止时应逐渐停峡。
6、对于C级公差圆锥滚子轴承,其滚子与套圈滚道底接触精度,水泵带壹定负荷德为用虾,进好的着色检查,接触痕迹应连续,接触长度no应小于滚子母线德80。
轴承配合一般都是过渡配合,但在有特殊情况下可选过盈配合,但很少。
轴承与轴或孔的配合
配合公差(fit tolerance)是指组成配合的孔、轴公差之和。
它是允许间隙或过盈的变动量。
孔和轴的公差带大小和公差带位置组成了配合公差。
孔和轴配合公差的大小表示孔和轴的配合精度。
孔和轴配合公差带的大小和位置表示孔和轴的配合精度和配合性质。
配合公差的大小=公差带的大小;配合公差带大小和位置=配合性质。
[编辑本段]配合公差的等级与公差带
公差等级的选择
与轴承配合的轴或轴承座孔的公差等级与轴承精度有关。
与P0级精度轴承配合的轴,其公差等级一般为IT6,轴承座孔一般为IT7。
对旋转精度和运转的平稳性有较高要求的场合(如电动机等),应选择轴为IT5,轴承座孔为IT6。
公差带的选择
当量径向载荷P分成“轻”、“正常”和“重”载荷等几种情况,其与轴承的额定动载荷C之关系为:轻载荷P≤0.06C 正常载荷 0.06C <P≤ 0.12C 重载荷 0.12C<P
1) 轴公差带
安装向心轴承和角接触轴承的轴的公差带参照相应公差带表。
就大多数场合而言,轴旋转且径向载荷方向不变,即轴承内圈相对于载荷方向旋转的场合,一般应选择过渡或过盈配合。
静止轴且径向载荷方向不变,即轴承内圈相对于载荷方向是静止的场合,可选择过渡或小间隙配合(太大的间隙是不允许的)。
2)外壳孔公差带
安装向心轴承和角接触轴承的外壳孔公差带参照相应公差带表。
选择时注意对于载荷方向摆动或旋转的外圈,应避免间隙配合。
当量径向载荷的大小也影响外圈的配合选择。
3) 轴承座结构形式的选择
滚动轴承的轴承座除非有特别需要,一般多采用整体式结构,剖分式轴承座只是在装配上有困难,或在装配上方便的优点成为主要考虑点时才采用,但它不能应用于紧配合或较精密的配合,例如K7和比K7更紧的配合,又如公差等级为IT6或更精密的座孔,都不得采用剖分式轴承座。
[编辑本段]轴承与轴的配合公差标准
①当轴承内径公差带与轴公差带构成配合时,在一般基孔制中原属过渡配合的公差代号将变为过赢配合,如k5、k6、m5、m6、n6等,但过赢量不大;当轴承内径公差代与h5、h6、g5、g6等构成配合时,不在是间隙而成为过赢配合。
②轴承外径公差带由于公差值不同于一般基准轴,也是一种特殊公差带,大多情况下,外圈安装在外壳孔中是固定的,有些轴承部件结构要求又需要调整,其配合不宜太紧,常与
H6、H7、J6、J7、Js6、Js7等配合。
附
一般情况下,轴一般标0~+0。
005 如果是不常拆的话,就是+0。
005~+0。
01的过盈配合就可以了,如果要常常的拆装就是过渡配合就可以了。
我们还要考虑到轴材料本身在转动时候的热胀,所以轴承越大的话,最好是-0。
005~0的间隙配合,最大也不要超过0。
01的间隙配合。
还有一条就是动圈过盈,静圈间隙。
轴承配合一般都是过渡配合,但在有特殊情况下可选过盈配合,但很少。
因为轴承与轴配合是轴承的内圈与轴配合,使用的是基孔制,本来轴承是应该完全对零的,我们在实际使用中也完全可以这样认为,但为了防止轴承内圈与轴的最小极限尺寸配合时产生内圈滚动,伤害轴的表面,所以我们的轴承内圈都有0到几个μ的下偏公差来保证内圈不转动,所以轴承一般选择过渡配合就可以了,即使是选择过渡配合也不能超过3丝的过盈量。
配合精度等级一般就选6级,有的时候也要看材料,还有加工工艺,理论上7级有点偏底了,5级配合的话就要用磨。
我一般选用是:轴承内圈与轴配合轴选k6轴承外圈与孔配合孔选K6或K7
