和谐号动车组---CRH1

CRH1型动车组车辆配置概述一、CRHl型动车组车辆标识定义1.CRHl型动车组端位及方向标识划分，以每节车辆为基准(见图1—5)。

(1)端位划分规律是从Mcl车起至Mc2车止为：A－B－A －B－B－A－A－B－A－B－A－B－B－A－B－A端；从Mc2车起至Mcl车止为：A－B－A－B－B－A－B－A－B－A－A－B－B－A－B－A端。

(2)方向划分规律是从Mcl车起至Mc2车止，面向前方为：左、左、右、左、左、左、右、右侧；从Mc2车起至Mcl 车止，面向前方为：左、左、右、右、右、右、左、右、右侧。

2.图中标设为：l－A端(车辆)；2－B端(车辆)；3－左侧(车辆)；4－右侧(车辆)；5－A端(列车)；6－B端(列车)；7－右侧(列车)；8－左侧(列车)。

二、CRHl型动车组Mc动力车底架设备安装组成1.Mcl，2动力车底架共计分布安装13个主要设备(见图1—6)。

2.Mcl，2动力车底架分布安装设备，分别由以下设备组成：(1)二系悬挂储风缸；(2)蓄电池箱；(3)牵引电机风机；(4)集污箱；(5)蓄电池充电器；(6)配电箱；(7)制动模块；(8)变流器箱；(9)滤波器箱；(10)HVAC空气处理单元；(11)变流器；(12)救援回送用过渡车钩；(13)自动车钩。

三、CRHl型动车组Tp受电弓车底架设备组成1.Tpl，2车底架共计分布安装9个主要设备(见图1—7)。

2.Tpl，2车底架设备组成(1)HVAC制冷/采暖装置；(2)半永久性车钩；(3)主压缩机单元；(4)主变压器和冷却装置；(5)辅助压缩机；(6)污水箱；(7)冷风HVAC单元；(8)主变压器；(9)控制箱。

四、CRH1型动车组车辆顶部设备安装组成1.CRHl型动车组车辆顶部设备安装分布，主要集中在带有受电弓的Tpl车和Tp2车上，其分布情况见图1—8。

2.CRHI型动车组车辆顶部设备由受电弓、真空主断路器、浪涌保护装置、电流互感器、电压互感器以及避雷器、导电设备、绝缘瓷瓶、辅助高压电器设备等组成。

中国动车组名称介绍一、CRH1型动车组CRH1型动车组，是中国铁道部与中国南车、北车集团共同研制，由南车四方股份公司生产的动车组。

CRH1型动车组主要用于广深港高速铁路、东南沿海客运专线以及兰新二线。

CRH1型动车组采用交流传动技术，具有高速度、高密度、高舒适性、低能耗、低噪音、低维护成本等优点。

该型动车组采用轻量化设计，以减少能源消耗和提高运行效率。

同时，CRH1型动车组还采用了先进的列车控制和诊断技术，以确保列车的安全和可靠性。

二、CRH2型动车组CRH2型动车组，是中国铁道部与中国南车、北车集团共同研制，由南车四方股份公司生产的动车组。

CRH2型动车组主要用于京津城际高速铁路、沪宁城际高速铁路以及武广客运专线等。

CRH2型动车组同样采用交流传动技术，具有高速度、高密度、高舒适性、低能耗、低噪音等优点。

该型动车组采用了先进的列车控制和诊断技术，以确保列车的安全和可靠性。

同时，CRH2型动车组还具有灵活的编组方式，可以根据不同线路的需求进行灵活编组。

三、CRH3型动车组CRH3型动车组，是中国铁道部与中国北车集团共同研制，由北车唐山轨道客车公司生产的动车组。

CRH3型动车组主要用于京沪高速铁路以及沪宁城际高速铁路等。

CRH3型动车组同样采用交流传动技术，具有高速度、高密度、高舒适性、低能耗等优点。

该型动车组采用了先进的列车控制和诊断技术，以确保列车的安全和可靠性。

同时，CRH3型动车组还具有较高的运行效率，能够适应不同的气候条件和线路条件。

四、CRH5型动车组CRH5型动车组，是中国铁道部与中国北车集团共同研制，由北车长春轨道客车公司生产的动车组。

CRH5型动车组主要用于东北地区的高速铁路以及部分城市的城际铁路。

CRH5型动车组同样采用交流传动技术，具有高速度、高密度、高舒适性、低能耗等优点。

该型动车组采用了先进的列车控制和诊断技术，以确保列车的安全和可靠性。

同时，CRH5型动车组还具有较高的耐寒性能，能够适应东北地区的寒冷气候条件。

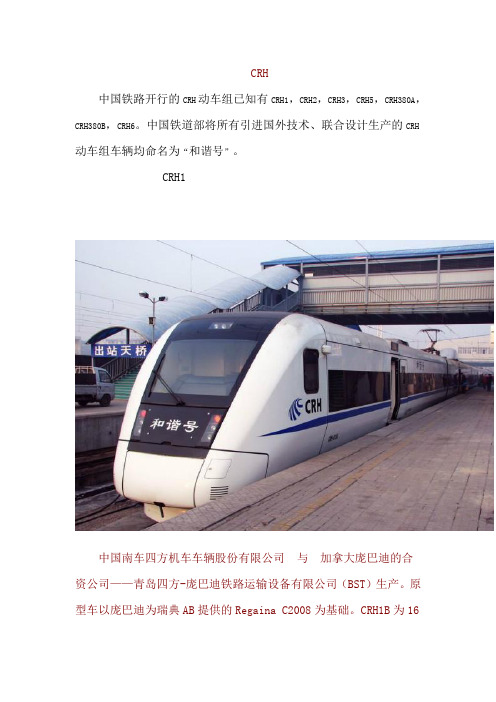

CRH中国铁路开行的CRH动车组已知有CRH1，CRH2，CRH3，CRH5，CRH380A，CRH380B，CRH6。

中国铁道部将所有引进国外技术、联合设计生产的CRH 动车组车辆均命名为“和谐号”。

CRH1中国南车四方机车车辆股份有限公司与加拿大庞巴迪的合资公司——青岛四方-庞巴迪铁路运输设备有限公司（BST）生产。

原型车以庞巴迪为瑞典AB提供的Regaina C2008为基础。

CRH1B为16节大编组动车组。

CRH1E为16节车厢的大编组卧铺动车组。

200公里级别（营运速度200KM/h，最高速度250KM/h）。

2009年9月28日，BST公司在北京与铁道部签订了80列时速350~380公里动车组订单，其中16辆编组的EMU动车组60列，8辆编组的EMU 动车组20列CRH2中国南车四方机车车辆股份有限公司（联合日本川崎重工，引进技术）负责国内生产。

以川崎重工业新干线E2-1000型动车组为基础，200公里级别（营运速度200KM/h，最高速度250KM/h)。

CRH2-B 为16节长大编组动车组，在CRH2A基础上扩编至16节。

CRH2E 为16节长大编组的卧铺电力动车组，CRH2C（300公里级别）作为京津城际高速铁路的用车在2008年8月投入使用。

标称时速300公里，最高营运时速为350公里。

CRH3中国北车集团唐山轨道客车有限责任公司（联合德国西门子，引进技术）负责国内生产。

以西门子ICE3（Velaro）为基础。

300公里级别（营运速度350KM/h，最高速度394KM/h）。

作为京津城际高速铁路的用车在2008年8月投入使用，且京津城际列车大多数为CRH3型列车。

CRH3D以CRH3C为基础的16节车厢的大编组座车动车组。

中国北车集团长春轨道客车股份有限公司（联合法国阿尔斯通，引进技术）负责国内生产。

以法国阿尔斯通的Pendolino宽体摆式列车为基础，但取消了装设的摆式功能，而车体以法国阿尔斯通为芬兰国铁提供的SM3动车组为原型。

中国标准动车组型号中国标准动车组是中国铁路客运列车的一种，是中国铁路公司在运营的动车组列车中的一种标准型号。

中国标准动车组型号的命名规则是“CRH-字母（代表车辆类型）-数字（代表车辆等级）”，其中CRH是“中国高速铁路”（China Railway High-speed）的英文缩写。

目前，中国标准动车组型号包括CRH1、CRH2、CRH3、CRH5、CRH6、CRH380A、CRH380B、CRH380C、CRH380D等多个型号。

CRH1型动车组是中国铁路客运列车中的一种标准型号，由中国北车集团公司和庞巴迪集团联合生产。

CRH1型动车组主要用于中国的城际铁路和城际快速铁路，以及一些非电气化的铁路线路。

该型号的动车组具有较高的运行速度和良好的舒适性，受到了广大乘客的喜爱。

CRH2型动车组是中国铁路客运列车中的另一种标准型号，由中国南车集团公司和庞巴迪集团联合生产。

CRH2型动车组主要用于中国的高速铁路线路，包括京沪高铁、京广高铁、京港澳高铁等。

该型号的动车组在中国高铁运输中扮演着重要的角色，为乘客提供了快速、便捷、舒适的出行体验。

CRH3型动车组是中国铁路客运列车中的又一种标准型号，由中国北车集团公司和西门子集团联合生产。

CRH3型动车组主要用于中国的高速铁路线路，包括京沪高铁、京广高铁、哈大高铁等。

该型号的动车组在中国高铁运输中具有较高的运行速度和较大的运输能力，为国内外乘客提供了高品质的出行服务。

CRH5型动车组是中国铁路客运列车中的又一种标准型号，由中国北车集团公司和阿尔斯通集团联合生产。

CRH5型动车组主要用于中国的城际铁路和城际快速铁路，以及一些非电气化的铁路线路。

该型号的动车组在中国铁路运输中具有良好的运行稳定性和舒适性，受到了乘客的一致好评。

CRH6型动车组是中国铁路客运列车中的又一种标准型号，由中国南车集团公司和阿尔斯通集团联合生产。

CRH6型动车组主要用于中国的城际铁路和城际快速铁路，以及一些非电气化的铁路线路。

CRH型动车组总体概述
一、CRHl型动车组概述
1. CRH1型动车组，由青岛四方一庞巴迪一鲍尔铁路运输有限公司（BSP）联合生产制造。

2. 整列动车组，由八辆四种不同类型的车辆组成。

3. 动车组牵引动力布置为整列分散形式布置。

4. 牵引动力传动方式为交-直-交电传动动车组。

5. 动车组设备安装结构为整体模块化分散形式布置安装。

6. 设备操作控制采用微机网络程序化
7. 车组设计时速为200〜220km/h ,构造设计速度可提升至300km/h。

、CRHl型动车组动力单元总体分布情况（见图1 —1）
1.CRH1型动车组整列共计分为三个列车基本单元
2. 列车基本单元排列顺序为1、3、2排列。

3. MCI控制车为I位端列车基本单元I。

4. 中间为列车基本单元川。

5. MC2控制车为H位端列车基本单元H
三、CRHI型动车组每个动力单元的车辆组成
1. 列车基本单元I由三辆三种不同类型的车辆组成
图1 —2)
(1) 具有控制功能及牵引动力的Mcl车。

(2) Tpl车带有受电弓具备高压受流的非动力拖车。

(3) 动力车M1车。

2. 列车基本单元川由两辆两种不同类型的车辆组成
图1 —3) o
(1) 动力车M3车。

(2) 带酒吧饮食设施的Tb拖车。

3. 列车基本单元H,由三辆三种不同类型的车辆组成(见图1—4) o
(1) 具有控制功能及牵引动力的Mc2车。

(2) 带有受电弓具备高压受流的非动力拖车Tp2车
(3) 具备牵引动力车M2车。

crh型动车组系统分类中国铁路动车组（China Railway High-speed，简称CRH）是中国铁路系统的高速列车，旨在提供高效、舒适、安全的出行体验。

根据列车的不同特性和运营要求，CRH动车组系统被划分为多个分类。

下面就让我们来了解一下这些分类，并了解它们的特点和应用。

一、CRH1型动车组CRH1型动车组是中国铁路系统中的第一代高速列车，通常用于中长程运营。

这种动车组的最高时速可达到220公里/小时，并具备较好的加速性能。

同时，CRH1型动车组的车厢结构紧凑，乘坐舒适度高，内部设备齐全，满足了旅客的基本需求。

它在中国铁路系统中的运营里程较长，覆盖了许多主要线路。

二、CRH2型动车组CRH2型动车组是中国铁路系统中的第二代高速列车，用于中短程运营。

这种动车组的最高时速达到了300公里/小时，具备更好的加速性能和操作灵活性。

与CRH1型相比，CRH2型动车组提供了更高的速度和更短的行程时间，因此非常适合连接城市间的高速铁路线路。

三、CRH3型动车组CRH3型动车组是中国铁路系统中的第三代高速列车，用于长程运营。

这种动车组的最高时速为350公里/小时，是目前中国境内最快的高速列车。

CRH3型动车组采用了先进的轻量化设计和动力系统，具备较低的能耗和较高的运营效率。

它广泛应用于中国高速铁路干线，连接了许多重要城市。

四、CRH5型动车组CRH5型动车组是中国铁路系统中的第五代高速列车，用于跨区域运营。

这种动车组的最高时速可达到250公里/小时，配备了舒适的座椅和先进的车载设备。

CRH5型动车组可在不同的城市间提供快速便捷的交通连接，提高了区域间的交流和交流。

五、CRH6型动车组CRH6型动车组是中国铁路系统中的第六代高速列车，用于短程城际运营。

这种动车组的最高时速为300公里/小时，具有较小的车体和较高的载客量。

CRH6型动车组在城际交通运输中起到了重要的角色，提供了高效的城市连接服务。

综上所述，CRH型动车组系统根据列车的不同特性和运营要求进行了分类。

我国几种典型的动车组简介三.动车组（一）和谐号（crh）系列中国铁路第六次大提速上线运转的动车组名称为“和谐号”。

原名crh系列，crh就是chinarailwayhigh-speed（中国铁路高速）的简写，目前存有crh1―crh5几种型号。

1.crh1型动车组主要特点：(1)编组方式是全列8节，包括5节动车及3节拖车（5m3t）。

(2)车端连接装置采用德国系统的夏芬伯格式10号密接全自动车钩，内置机械、空气、电气相连接机构和通路。

(3)头车两端采用半自动密接车钩，内有机械、空气连接机构和通路，带有车钩引导杆(coupleralignmentbar)，容许两组动车重联运转。

(4)列车网络控制系统采用符合iec61375标准的tcn分布式智能网络系统，通过网络对列车及各设备实施控制、监视和诊断。

技术参数：编组型式：8辆编组，可以两编组增结运转动力布局：2（2m+1t）+（1m+1t）最低运营速度：200km/h最低试验速度：250km/h适应环境轨距：1435mm适应站台高度：500~1200mm传动方式：交直交牵引功率：5500kw编组重量及长度：213.5m，420.4吨车体型式：不锈钢气密性：没头车车辆长度：26950mm中间车辆长度：26600mm车辆宽度：3328mm车辆高度：4040mm空调系统：分体式空调系统转向架类型：无摇枕空气弹簧转向架转向架一系悬挂：单组钢弹簧单侧拉板定位+液压减震器图片25crh1型动车组转向架二系装设：空气弹簧+橡胶堆上转向架轴重：≤16吨转向架轮径：915/835mm转向架紧固轴距：2700mm弓网电压：ac25kv，50hz除雪变流器：igbt 水冷vvvf除雪电动机：265kw启动加速度：0.6m/s2刹车方式：直通式电空刹车紧急制动距离（制动初速度200km/h）：≤2000m辅助供电制式：三相ac380v50hzdc100v2.crh2型动车组主要特点：(1)动车组使用铝合金空心型材车体，使用了一流的igbt功率元件以及vvvf掌控除雪方式。

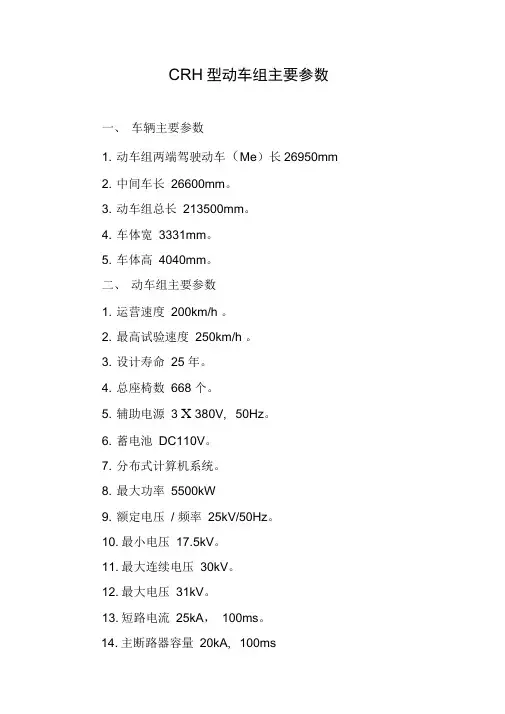

CRH型动车组主要参数一、车辆主要参数1. 动车组两端驾驶动车（Me）长26950mm2. 中间车长26600mm。

3. 动车组总长213500mm。

4. 车体宽3331mm。

5. 车体高4040mm。

二、动车组主要参数1. 运营速度200km/h 。

2. 最高试验速度250km/h 。

3. 设计寿命25 年。

4. 总座椅数668 个。

5. 辅助电源3 X 380V, 50Hz。

6. 蓄电池DC110V。

7. 分布式计算机系统。

8. 最大功率5500kW9. 额定电压/ 频率25kV/50Hz。

10. 最小电压17.5kV。

11. 最大连续电压30kV。

12. 最大电压31kV。

13. 短路电流25kA，100ms。

14. 主断路器容量20kA, 100ms15. 有滤波器，干扰电流。

16. 有故障指示系统。

17. 牵引和驱动系统效率(额定工况下)> 0.80，持续点的牵引电机效率》0.94。

18. 牵引力和制动扭矩见图 1 —11。

-N韋引力利制功扭矩曲线三、牵引电机基本参数1. 电机型号为MJA220- 8。

2. 标准：IEC60349—2, 2002。

3. 相位数3。

4. 电极数量4。

5. 温度传感器RTD(Ptl00) , 100Wat0C6. 温度等级C/200。

7. 重量600kg。

8. 频率92Hz。

9. 基本转速2725r/min10. 电压1287V。

11. 电流158A。

12. 功率265kW。

13. 冷却风流量0.32m3/s 。

14. 静态空气压力1550Pa。

15. 最大运行转速(磨耗轮)4727r/min 。

16. 最大设计转速(新轮)5392r/min。

17. 轴的最大牵引扭矩2155N • m(Fig.11)18. 最大制动扭矩2130N - m(Fig.12)。

19. 三相电路短路时的最大空气间隙扭矩四、转向架基本参数1. 轴距2700mm。

2. 车轮直径915mm。

CRH：中国高速铁路，英文全称：CHINA RAILWAY HIGH-SPEED（China Railway Highspeed ）中国铁道部将所有自行发展关键技术、引进国外技术、联合设计生产的中国铁路高速车辆均命名为“和谐号(CRH)”。

目前有CRH1，CRH2，CRH3，CRH5四种型号。

据称，由于中国人忌讳“4”谐音“死”，故没有CRH4的型号。

1、CRH1：庞巴迪-四方-鲍尔（BSP）生产，原型是庞巴迪为瑞典AB提供的Regina。

200公里级别（营运速度200KM/h，最高速度250KM/h）2、CRH2：南车四方（联合日本川崎）生产。

200公里级别（营运速度200KM/h，最高速度250KM/h）3、CRH3：北车唐山机车厂（联合西门子）生产，原型ICE3。

300公里级别（营运速度330KM/h，最高速度380KM/h）。

4、CRH5：北车长春客车厂（联合阿尔斯通）生产，原型阿尔斯通为芬兰国铁提供的SM3型。

200公里级别（营运速度200KM/h，最高速度250KM/h）。

CRH2和CRH5具备提速至300KM/H的条件。

2004年，中国铁道部为国内铁路进行提速，向法国的阿尔斯通、加拿大的庞巴迪及日本的川崎重工共订购了60列时速200公里的高速动车组。

————————————————————————————————————————CRH1CRH1动车组为庞巴迪-四方-鲍尔（BSP）生产，原型是庞巴迪为瑞典AB提供的Regina。

技术数据：编组型式：8辆编组，可两编组连挂运行动力配臵：2（2M+1T）+（1M+1T）车种：一等车、二等车、酒吧坐车合造车定员（人）：670客室布臵：一等车2+2、二等车2+3最高运营速度（km/h）：200最高试验速度（km/h）：250适应轨距（mm）：1435适应站台高度（mm）：500——1200传动方式：交直交牵引功率（kW）：5500编组重量及长度：213.5m，420.4t车体型式：不锈钢气密性：没有头车车辆长度（mm）：26950中间车辆长度（mm）：26600车辆宽度（mm）：3328车辆高度（mm）：4040空调系统：分体式空调系统转向架类型：无摇枕空气弹簧转向架转向架一系悬挂：单组钢弹簧单侧拉板定位+液压减振器转向架二系悬挂：空气弹簧+橡胶堆转向架轴重（t）：≤16转向架轮径（mm）：915/835转向架固定轴距（mm）：2700受流电压：AC25kV，50Hz牵引变流器：IGBT水冷VVVF牵引电动机：265kW启动加速度（m/s2）：0.6制动方式：直通式电空制动紧急制动距离（m）（制动初速度200km/h）：≤2000辅助供电制式：三相AC380V50HzDC100VCRH2CRH2型电动车组，是中华人民共和国铁道部为国营铁路进行第六次提速，向日本川崎重工订购的高速列车车款之一。

和谐号CRH动车组列车知识CRH动车系列⽬前有CRH1、CRH2、CRH3和CRH5等型号。

“CRH”是英⽂“China Railway High-speed”的缩写，直译为“中国铁路⾼速”，意译为“中国⾼速铁路⽤机车”，⽬前统统称之为动车组列车。

它是⾃中国铁路第六次⼤提速（2007.4.18）以来的主⼒车型——都被命名为“和谐号”。

这些机车都是外国公司转让设计和制造技术，绝⼤多数列车都将由国内公司制造，并且具有⾃主知识产权和⾃有品牌。

普⽚具有技术先进、安全可靠、环保以及乘坐⽅便、快捷、舒适等特点，能够给乘客带来和谐美好之感。

它有着“四固定”⾏车运营⽅式，即：固定售票窗⼝、固定候车室专区、固定进站通道和固定乘降站台。

和谐号（动车组）列车采⽤了先进的动⼒分散型驱动系统，使时速均达到200 km/h以上。

此外，CRH动车组均可“重联”（即两列连挂）运⾏，以增加载客数量。

票价要⽐普通铁路旅客列车的票价⾼⼀些。

车次代号的⾸字母为“D”或“C”（分别是“动”字或“城”字的拼⾳⾸字母简写）。

下⾯做些简单介绍：⼀， CRH11，CRH1型电动车组，是中国铁道部为第六次铁路⼤提速向庞巴迪公司订购的⾼速列车车款之⼀。

2，2006年8⽉30⽇在⼴深线上进⾏测试；3，2007年2⽉1⽇，正式开始在⼴深线投⼊载客服务，⾸航车次为T971次，由⼴州东站出发前往深圳。

4，CRH1共有三个派⽣车型，它们分别是CRH1A、CRH1B和CRH1E。

5，详细技术参数：甲，CRH1A（座车）——第⼀批动车组CRH1A的速度级别：A型；标称时速200kph，标称车长213.5m，本车⽤于经改造后的既有铁路路线上。

动⼒配置：2（2M+1T）+(1M+1T)定员：670⼈试验最⾼运营速度：250km/h(kph)编组数：8节载客最⾼时速底线：200km/h长度：213.5m适应轨距：1435mm（标准轨）制造商：南车集团-青岛四⽅-庞巴迪-鲍尔铁路运输设备有限公司（BSP）投⼊服务⽇期（运营服务）：2007.1.28原型车：瑞典SJ AB的 Regina C2008输⼊电压：AC25kV 50Hz牵引输出功率：5300kW启动加速度：0.6 m/s2主要运营线路：⼴深线、沪杭线、沪宁线、京沪线等。
